Настенные кондиционеры сплит-системы

Оглавление

Из чего состоит внешний блок?

Поскольку уличный блок подвержен влиянию высокой и низкой температуры, на него возлагаются повышенные требования к качеству исполнения. Его форма, напоминающая собой прямоугольный параллелепипед, позволяет разместить внутри корпуса набор следующих деталей и узлов.

Вентилятор – обдувает конденсатор, охлаждающий фреон.
Конденсатор – в нём фреон остывает и переходит из газообразного состояния в жидкое.
Компрессор – двигатель, нагнетающий повышенное давление хладагента, вынуждающий его двигаться по контуру (змеевику) холодильника.
Четырёхходовой клапан – им оснащаются кондиционеры, рассчитанные на режимы обогрева и охлаждения. Эта деталь по команде с пульта управления внутреннего блока меняет движение фреона и, соответственно, охлаждение летом на обогрев в холодное время года.
ЭБУ – данный модуль ставится на наружные блоки инверторных кондиционеров. Именно они менее чувствительны к скачкам температуры, чем устройства с неинверторным управлением.
Отводы для подключения трассирующих труб, связывающих внутренний блок с наружным. По этим трубам течёт фреон. Как и электропроводка с гофрой, защищаются коробом.
Задерживающая решётка – защищает детали и узлы наружного блока от крупных предметов, мусора и насекомых.
Крышка, закрывающая электрические клеммы от атмосферных осадков.

Это минимальный набор элементов, без которых схема нарушена, работа устройства невозможна. Также в наружном блоке могут быть следующие детали.

Стабилизатор напряжения – защитная схема особо чувствительных к скачкам напряжения электронных и электромеханических элементов и узлов.
Козырёк – защищает наружный блок от осадков, уменьшает обледенение корпуса.
Шланг, по которому стекает водный конденсат. Подключите его к канализации либо используйте для капельного полива растущих рядом посадок. Зимой, когда нагрев и охлаждение меняются местами, для предотвращения вымерзания используется дополнительный нагрев – конденсат не намерзает сосульками на корпусе, а стекает весь.

Для предотвращения иных неприятностей на наружный блок ставят:

шипы – чтобы не садились птицы;
арматурную клеть (это и есть антивандальная решётка) – для защиты от кражи, на балконе и выше 1-го этажа устанавливать её необязательно;
москитную сетку – для предотвращения попадания тополиного пуха и листьев внутрь блока.

Для чего нужен наружный блок кондиционера

Внешний блок кондиционера – это одна из составляющих частей современной сплит-системы. В нем размещен компрессорно-конденсаторный блок системы кондиционирования. Этот элемент климатического оборудования предназначен для охлаждения или нагревания помещения с помощью хладагента.

Внутри блока стоят:

компрессор;
четырехходовой клапан;
теплообменник;
капиллярные трубки;
катушки расширения;
ресивер;
вентилятор.

Для поддержания работоспособности агрегата зимой иногда устанавливают специальный «зимний комплект».

Устройство наружного модуля

Это ящик прямоугольной конфигурации, внутри которого установлены следующие элементы:

Вентилятор нужен для обдува конденсатора. Благодаря оному воздушные массы активно перемещаются во внешнем блоке.
Конденсатор – это специальное устройство, предназначенное для охлаждения фреона с целью его последующей конденсации.
Компрессор сжимает хладагент для его циркуляции по фреоновой магистрали во внутренний блок.
Четырехходовой клапан установлен в кондиционерах, которые могут работать не только на обогрев помещения, но и на его охлаждение. Он нужен для смены направления движения хладагента при разных режимах работы климатического оборудования.
Плата управления стоит во внешних модулях агрегатов инверторного типа. Такие приборы имеют плавную регулировку скорости вращения лопастей вентилятора и более устойчивы к перепаду температур и атмосферным воздействиям.
Штуцерные крепления нужны для подключения медных трубопроводов, которые соединяют два блока и предназначены для циркуляции теплоносителя.
Защитная решетка предохраняет внешний модуль от попадания различных насекомых, всевозможных загрязняющих частиц и предметов, которые могут застопорить лопасти вентилятора.
Для отведения конденсирующейся влаги установлена дренажная трубка.

В блоке стоит стабилизатор напряжения, который защищает от пиковых нагрузок и нормализует параметры тока. Некоторые модели укомплектовывают специальными кожухами, которые оберегают блок от негативного воздействия снега, ветра и обмерзания. Для защиты от падающего льда, сосулек и частей фасадной отделки над наружным модулем устанавливают козырек.

Параметры и принцип работы наружного блока

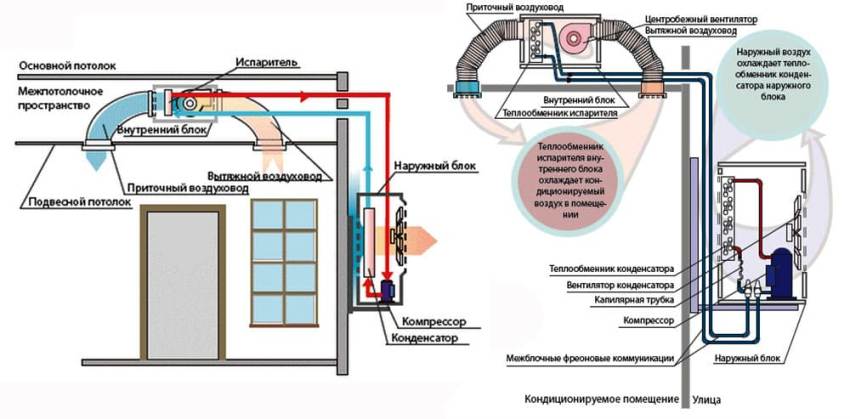

Принцип работы любого климатического оборудования основан на перемещении тепловой энергии из одной среды в другую. Если агрегат работает на охлаждение, то он переносит тепло из помещения за его пределы. При обогреве воздуха в доме или квартире прибор выполняет обратное действие, то есть забирает тепло у внешней среды и передает его комнатному воздуху.

Когда фреон испаряется во внутреннем блоке, он поглощает тепло воздуха в комнате. А после попадания в наружный блок конденсируется там. В обратном направлении из внешнего блока во внутренний модуль идет жидкий фреон, который снова охлажден за счет того, что отдал тепловую энергию внешней среде. Комнатный воздух опять проходит через кондиционер и охлаждается, отдавая тепло.

Принцип работы наружного модуля следующий:

из специальной емкости в компрессор попадает газообразный фреон;
здесь под высоким давлением он поступает в конденсатор, где переходит в жидкое состояние и отдает тепло;
после потери части тепловой энергии хладагент идет в фреоновую магистраль;
из нее фреон переходит в дросселирующее устройство (здесь давление падает и вещество остывает);
охлажденная жидкая среда попадает в трубки испарителя, где начинает активно циркулировать;
через испаритель также проходят потоки теплого воздуха из помещения, они отдают тепло фреону и охлаждаются;
охлажденные воздушные массы кондиционер подает в помещение;
во время получения тепла от комнатного воздуха хладагент в теплообменнике внутреннего блока переходит в газообразное состояние;
из теплообменника хладагент в газообразном состоянии идет обратно в компрессор, процесс снова повторяется.

Важные параметры внешних блоков, которые нужно учитывать при выборе климатического оборудования, – это мощность агрегата, уровень шума, издаваемый техникой во время работы, протяженность магистрали и габариты. Размеры внешнего блока напрямую связаны с его мощностью. Средние параметры находятся в пределах 80х80х30 см.

Мощности стандартного бытового кондиционера достаточно для охлаждения площади 100 м². Допустимый уровень шума не должен превышать 32 дБ, чтобы не вызывать дискомфорт у жильцов квартиры и соседей.

Габариты внутреннего блока

Типовая длина комнатного блока сплит-системы – в среднем три четверти метра. Редкость – блок длиной 0,9 м. Монтажники часто отмеряют усреднённую длину в 77 см. Высота блока – 25-30 см, часто используется усреднённое значение в 27 см. Глубина (от передней панели до стены) – 17-24 см. Глубина здесь уже не столь важна. Практическая (установочная) длина и высота – 77х27 см, что вписывается в требования для квартир.

У компактного потолочного модуля, часто имеющего «приплюснутую» сверху форму, встречается квадратичное исполнение со стороной от 50 см до 1 м. Если блок канальный, то основная его часть скрывается в вентканале. У колонных модулей, устанавливаемых на пол, высота равна примерно 1-1,5 м, а ширина и глубина – как у небольших однокамерных холодильников, например, 70х80 см. Из-за этого колонные модули не располагают в малых комнатах.

Будь это крупно- средне- или мелкогабаритный модуль, его принцип размещения может не меняться, особенно у моделей одной линейки. Сплит-кондиционер повышенной мощности не обладает слишком маленьким внутренним блоком. И наоборот, маломощной сплит-системе незачем слишком вместительный комнатный блок.

Как работает кондиционер – устройство прибора

Известный факт: кондиционеры охлаждают воздух в помещении. Чтобы понять, каким образом они это делают, потребуются минимальные знания об их принципе работы. Кондиционер состоит из двух основных блоков – внутреннего, который находится внутри комнаты или офиса, и наружного, который выведен на улицу.

«Сердце» кондиционера – это фреон (хладагент). Это вещество, которое обладает высокой теплоёмкостью, и именно с его помощью происходит охлаждение воздуха до нужной температуры. Фреон циркулирует по замкнутой системе между наружным и внутренним блоком. В наружном блоке его охлаждает вентилятор, во внутреннем – сам хладагент охлаждает воздух.

Проверка утечки хладагентаИсточник metropha.com

Воздух из помещения тоже представляет собой замкнутую систему. Кондиционер охлаждает определённый объем воздуха до заданной температуры и отдаёт его во внешнюю среду. Максимальная эффективность достигается тогда, когда в помещении закрыты окна и двери – тогда объем циркулирующего воздуха постоянен.

При охлаждении воздуха из него конденсируется лишняя влага – именно она капает из наружного блока на улицу (для неё можно поставить специальную ёмкость и регулярно её опустошать). С этим связан неприятный побочный эффект работы кондиционера – воздух со временем становится сухим. Также конденсат создаёт среду для размножения бактерий. Чтобы бороться с негативными явлениями, помещение нужно ежедневно проветривать, а сам кондиционер – регулярно чистить (частота указана в инструкции).

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

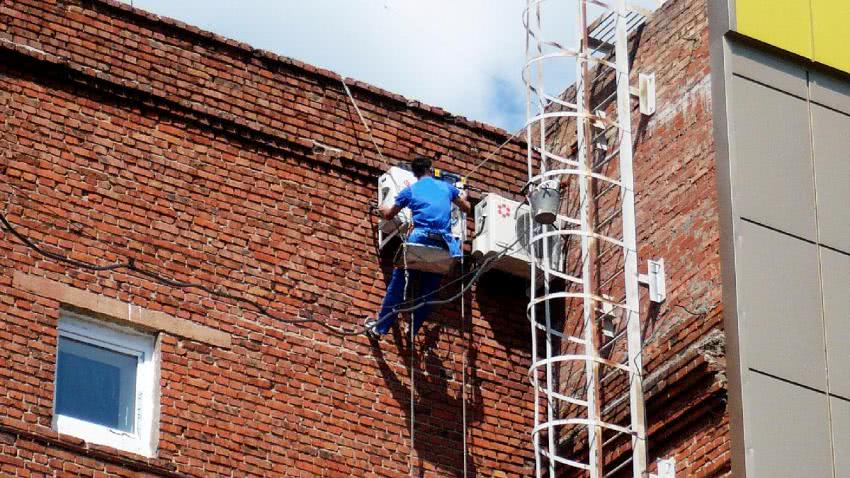

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

от бухты делается отрез необходимой длины;
края расправляются, и устраняются все заусеницы;
на концах устанавливаются заглушки и пробки;
надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

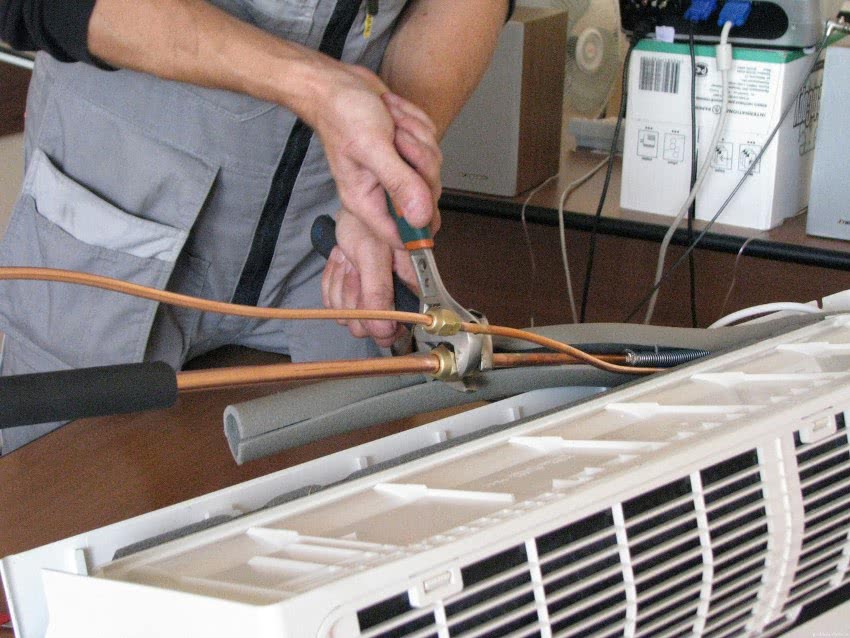

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Достоинства медных изделий

Благодаря эксплуатационным свойствам, медные трубы широко используются для транспортировки различных жидкостей. Среди преимуществ таких изделий можно выделить:

Пластичность и прочность. Изделия из меди обладают высокой прочностью и пластичностью. При низких температурах такие свойства значительно повышаются. Это дает возможность использовать трубопровод из меди для транспортировки незамерзающих жидкостей.
Стойкость к резким перепадам температуры. Медные трубы не теряют свои эксплуатационные свойства при экстремальных температурах. Это касается и высокого давления. Такие трубы способны выдерживать нагрузку в 400 атмосфер.
Незначительное температурное расширение.
Универсальность материала. Для сооружения той или иной инженерной коммуникации можно использовать трубы с небольшой толщиной стенок. Так, к примеру, если брать стальные или пластиковые аналоги, то для решения аналогичной задачи понадобились изделия, толщина стенок которых превышала в несколько раз.
Стойкость к воздействию хлора и других химических веществ, которые могут содержаться в транспортирующей жидкости. При контакте с медью образуется оксид, который продлевает срок эксплуатации изделия.
Медным трубам не страшны ультрафиолетовые лучи, химически агрессивные вещества и коррозия. Благодаря таким свойствам срок эксплуатации трубопровода может достигать 100 лет и более.
Медь тормозит развитие бактерий, что делает трубопровод безопасным.
Внутренние стенки медных изделий имеют ровную поверхность. Благодаря этому для сооружения трубопровода можно использовать трубы с небольшим диаметром. При этом пропускная способность находится на высоком уровне.
Демонтированные медные трубы можно повторно использовать для сооружения нового трубопровода системы отопления или водоснабжения.
Медные трубы имеют привлекательный внешний вид. Это дает возможность отказаться от устройства декоративных коробов. Сами изделия можно использовать в качестве элемента декора.

Благодаря наличию таких преимуществ, трубы из меди пользуются особой популярностью среди профессионалов и используются в различных сферах.

Выбор места для установки блока

Обычно при выборе оптимальной точки для монтажа кондиционеров снаружи пользователи сталкиваются с проблемами совмещения удобства эксплуатации и защиты модуля. Например, расположение блока на высоте является наилучшим вариантом с точки зрения его безопасности, но в таком случае усложняется и доступ к кондиционеру с целью ухода. Неплохим решением может стать размещение модуля на стене возле оконного проема или лоджии. При этом надо учитывать и другие нюансы, среди которых отсутствие прямых лучей солнца и разрешение на установку со стороны соседей, поскольку шумный агрегат может доставить неудобства людям, проживающим на этом же уровне здания.

Кроме того, вырабатывает конденсат, который будет каплями стекать вниз. Соответственно, придется договариваться и с соседями на нижних этажах. В случае удачного согласования места установки блока с другими жильцами можно приступать к непосредственным монтажным операциям. Кстати, еще одним условием для инсталляции наружного блока является возможность прокладки коммуникаций в стене.

Размеры внешнего блока кондиционера

Если рассматривать производительность «сплита» до 2,7 кВт, то высота внешнего блока примерно составит 42-60 см. В среднем эта цифра будет иметь значение около 50 см. Вам может потребоваться высота «лапки» кронштейна – обычно 7 см.

Ширина (без «выступающих» за корпус кранов) обычно 66-80 см. Учитывая свой опыт, предлагаю за среднее значение взять расстояние в 70 см. Глубина небольших кондиционеров обычно составляет 23-30 см.

Таким образом, мы получили примерные габариты внешнего блока:

высота 50 см.;
ширина 70 см. (учитывайте, что сервисные краны «выступают» за корпус дополнительно на 6 см.);
глубина 27 см.

Дополню эти цифры расстоянием между внешним блоком и стеной здания — в среднем 15 см. С учетом такого отступа, внешний блок расположится на расстоянии 42 см. от стены (облицовки) дома.

Для наглядности представим средние габариты внешних блоков для бытовых кондиционеров в виде таблицы.

Ориентируясь на эти цифры, не забываем про разнообразие климатической техники. Если место под наружный блок у вас ограничено, то перед покупкой устройства все же уточняйте размеры для конкретной модели кондиционера.

Часто, во время ремонта, многие задумываются об установке сплит-системы и планируют дизайн комнат под размер кондиционера. Внутренний блок данного устройства необходимо разместить таким образом, чтобы он не только был правильно расположен, но и наиболее гармонично смотрелся в задуманном интерьере.

Приобретение и выбор самого кондиционера часто планируется ближе к окончанию ремонта, а и подвести «питание» нужно уже сейчас. Так вот для таких случаев и написана данная статья. В ней мы подробно рассмотрим, какие расстояния необходимо учесть для последующего монтажа, и выявим наиболее универсальные размеры внутренних блоков (настенных бытовых устройств).

Вначале сразу хотим предупредить, что бывают «нестандартные» модели кондиционеров, которые могут иметь уникальные размеры и характеристики. И поэтому данную статью не стоит воспринимать как 100% универсальную.

Взаимосвязь мощности и габаритов блока

Хозяин домовладения или собственник рабочего помещения точно знает, какая модель кондиционера подойдёт ему в его конкретном случае. Выбор осуществляется не только по рабочим характеристикам кондиционера (мощность, количество режимов и другие общие и вспомогательные функции), но и по размерам, которыми должны обладать наружный и внутренний блок.

Размеры внутреннего и внешнего блоков – главный фактор, влияющий на холодовую мощность. У мелкого внутреннего блока вряд ли внутренний контур, по которому циркулирует обретающий газовое агрегатное состояние хладагент, окажется достаточно велик, чтобы выдавать, скажем, всё те же 15 киловатт мощности по забираемому из комнаты теплу. В спальне до 25 м2 холодовой мощности в 2,7 кВт достаточно, чтобы за час опустить температуру, к примеру, с 32 до 23 градусов.

Однако в небольшом диапазоне выделяемой холодовой мощности – например, в 2,7 и 3 кВт – у моделей кондиционеров одной и той же линейки корпус внутреннего блока может оказаться одинаковым. Это происходит за счёт запаса внутреннего пространства, позволяющего разместить несколько более длинный змеевик. В ряде случаев увеличение холодовой мощности достигается и за счёт несколько более мощного двигателя цилиндрического пропеллера, сдувающего только что сгенерированный контуром холод в комнату. Но «оборотистость» вентилятора, разогнанного на полную мощность, привносит дополнительный шум в охлаждаемом помещении. Диаметр трубок фреонотрассы остаётся неизменным.

Особенности комплектации

Ряд моделей ККБ оборудуют специальным «зимним комплектом». Он предназначен для поддержания работоспособности прибора в зимнее время года при низких температурах. Зимний комплект работает только для охлаждения, поэтому оптимально подходит для установки в серверных и других помещениях с высоким уровнем тепловыделения.

Он включает следующие элементы:

Контроллер управления вентилятором отключает вентиляцию и включает её при нагреве конденсатора.
Подогрев дренажной трубки.
Подогрев картера компрессора перед стартом.

Общий принцип работы сплит системы можно описать так: из помещения удаляется и выводится на улицу тёплый воздух, в обратном направлении подаётся охлаждённый воздух, который теряет температуру, проходя через кондиционер и контактируя с хладагентом.

При переключении режима сплит системы на обогрев происходит обратный процесс. Внешний блок вбирает холодный воздух извне и поднимает температуру до нужного уровня. Внутренний блок подаёт нагретый воздух в помещение.

Наружный блок кондиционера работает следующим образом:

Из ёмкости в компрессор подаётся рабочее вещество в газообразном состоянии.
Из компрессора под высоким давлением хладагент поступает в конденсатор, где превращается в жидкость, отдавая тепло.
Потеряв часть энергии, фреон попадает в магистраль.
Из магистрали рабочее вещество переходит в дросселирующее устройство, где теряет давление и охлаждается.
Холодная жидкость передаётся на испаритель, где активно циркулирует по трубкам.
Испаритель обдувается тёплым приточным воздухом с помощью вентилятора.
Происходит подача холодного воздуха в помещение.
Тёплый приточный воздух нагревает теплообменник, проходя через него перед подачей в помещение.
От теплообменника происходит нагрев хладагента, который превращается в газ.
Фреон, переходя в газообразное состояние, отдаёт воздуху холод. Из теплообменника газообразный хладагент снова поступает в компрессор, где процесс повторяется.
Создаётся замкнутый цикл работы.

Габариты

Частные лица – владельцы квартир и дач, к примеру, не гонятся за многокиловаттной мощностью. Если не создавать «осенний холод» в помещении от 17 градусов, то температура в 21-24 градуса летом считается относительно нормальной для большинства людей. В расчёт берётся мощность кондиционера до 2,7 кВт. Тогда средняя высота внешнего блока составит всего полметра. Ширина блока – до 0,7 м, глубина – до 0,4 с учётом выноса устройства на подвесах при отступе от стены до 10 см. Габариты внешнего блока кондиционера с потреблением от 3,5 кВт могут достигать 55×76,5×28,5 см, однако, каждый производитель изменяет эти показатели в меньшую сторону. Вес наружного блока в сборе – 12-25 кг.

Самый маленький кондиционер – Ballu BSWI-09HN1. Модель не лишена основных блоков и узлов, необходимых для качественного охлаждения воздуха внутри дома. Она подойдёт для комнаты размером до 16 м2, потребляет всего 900 Вт при работающем компрессоре, поддерживает летом в жару температуру в 21-23 градуса, даже если за окном 35 градусов. Размеры внешнего блока – 70*28,5*18,8 см. Агрегат компактный, весит немногим больше пылесоса. Сплит-систему меньше и легче вы вряд ли найдёте. Производить внешние блоки сплит-системы размером меньше почтовой посылки смысла нет. Микрокондиционирование воздуха – уже удел самодельщиков-экспериментаторов, хотя технологии отработаны.

Самые маленькие сплит-системы

1 место – Ballu BSWI-09HN1 (396 долларов)

Первый в рейтинге кондиционер Ballu BSWI-09HN1 стоимостью 396 долларов. Это отличная модель с гарантией 3 года на само устройство и 5 лет на компрессор.

Однако внимания в первую очередь достойны его габариты – 70×28.5×18.8 см. Следовательно, он идеально впишется в небольшое помещение. Что касается функционала, то и здесь все в порядке: есть генератор анионов, система против образования льда, инвертор! Безусловно, одна из лучших компактных сплит-систем.

2 место – Ballu BSWI-12HN1 (440 долларов)

Приблизительно за 440 долларов можно купить кондиционер Ballu BSWI-12HN1 – настенную сплит систему с инверторным компрессором. Производительность устройство составляет 7.5 м3/мин, мощностью охлаждения 3.3 кВт и потреблением энергии 1 кВт. Это более мощная по сравнению с предыдущей моделью система, которая также является надежной и качественной.

Несмотря на более высокую производительность, размеры остались прежними – 70×28.5×18.8 см. Имея ширину всего в 70 см, эта модель логично вписывается в наш рейтинг. А второе место она занимает отчасти из-за того, что покупатели отзываются о ней как об эффективном и надежном кондиционере. Безусловно, устройство достойно внимания.

3 место – SUPRA US410-07HA (267 долларов)

Отличная качественная сплит-система. Производительность этого кондиционера составляет 6.33 м3/мин при потреблении энергии в 850 Вт.

Внутренний блок имеет следующие размеры: 68x25x18 см, и его ширина на 2 см меньше ширины предыдущих в рейтинге кондиционеров. При этом о нем множество положительных отзывов, в которых многие покупатели в первую очередь отмечают его компактность. Также модель хорошо справляется со своим прямым назначением, – охлаждением воздуха – поэтому мы можем ее рекомендовать.

4 место – Pioneer KFR20IW (250 долларов)

Всего за 250 долларов можно купить компактный и весьма неплохой кондиционер от производителя Pioneer. Производительность модели 8 м3/мин, потребление энергии при этом 685 Вт.

Размеры внутреннего блока следующие: 68×26.5×19 см. Также внимания заслуживает наличие дезодорирующего фильтра и генератора анионов. Конечно, это не главный критерий, но весьма солидное преимущество.

В целом, это отличный бюджетный кондиционер: он тихий, имеет хорошую производительность, фильтры и небольшие размеры.

5 место – Zanussi ZACS-07 HPR (292 доллара)

Настенная сплит-система, рассчитанная на использовании в помещении площадью 20 квадратов. Ее производительность 7 м3/мин, мощность при охлаждении 2100 Вт, потребление энергии – 650 Вт.

Здесь есть фильтр тонкой очистки, дезодорирующий фильтр, а также генератор анионов, что делает модель хорошим решением для аллергиков. В рейтинг компактных кондиционеров поместить ее позволили габариты – 70×28.5×18.8 см.

Кондиционер имеет современный и красивый внешний вид, работает очень тихо и ночью не мешает спать. Он также является надежным, что только подтверждает 3-летняя гарантия от производителя.

Ход работ

Судя по многочисленным потребительским отзывам, с этой работой может справиться каждый, даже с небольшим опытом пайки. Для начала приобретите труборез, специальный гибочный станок и сварку. Некоторые домашние умельцы вместо трубореза пользуются ножовкой по металлу. Как утверждают специалисты, делать так не стоит, поскольку качество работы будет не тем. Трубогиб может быть универсальный (им работают с различными диаметрами) и специфический (предназначен для трубок определенного диаметра).

Далее следует купить трубки из алюминия, отрезать из них нужную длину и погнуть на гибочном станке. После приготовления трубок займитесь нарезкой фитингов и соедините все в одну систему. Прежде чем соединять, тщательно почистите трубки с помощью наждачной бумаги или металлической щетки. Если на изделиях останется смазка, краска или земля, то сцепление металла с припоем будет хуже. Если вы хотите соединить две трубки, вставьте их друг в друга, чтобы оставался небольшой зазор (0,2 см), который в дальнейшем будет заполнен расплавленным припоем. После выполнения этих действий можно приступать непосредственно к самой пайке.

Известные производители кондиционерных трубок

Ведущие производители компонентов из меди для кондиционерных систем гарантируют качество и характеристики продукции в соответствии с действующими стандартами. В их числе следующие компании-изготовители:

Majdanpek. Специализация производителя включает выпуск инсталляционных и промышленных изделий. Продукция изготавливается из дезоксидированной высокофосфористой меди С12200 или Cu-DHP. На долю металла в элементах приходится — 99,9% — гарантируется; а на долю фосфора — в пределах 0,015-0,04%. Диаметр (внешний) варьируется в пределах 5-75 мм, толщина стенок – 0,35-2,5 мм.
Wieland. Входит в список ведущих производителей спецэлементов. Cuprofrio – серия кондиционерных труб. Изготавливается продукция в соответствии со стандартом EN 12735. Диаметр изделий ограничен пределами 6-104 мм. На концах труб есть заглушки, внутренняя поверхность которых абсолютно сухая и чистая. Такие изделия легко подготавливаются к установке.
Halcor. Тоже в числе крупнейших изготовителей данной продукции, насчитывающий 18 компаний и 8 заводов-изготовителей. Качество элементов подтверждено сертификатами таких организаций, как NSF и ZIK, а также AENOR, ГОСТ, NSAI и BSI. Изделия отличаются улучшенной стабильностью формы, низким тепловым расширением и химической инертностью в отношении рабочих веществ R134A, R404A, R407C, R410A.
Sevojno. Производитель специализируется на выпуске медных изделий для воды и газа в соответствии с нормами, предусмотренными стандартом EN 1057. Трубы медные для систем кондиционирования и охлаждения изготавливаются по нормам стандарта EN 12735. На долю меди и фосфора в содержании продукции приходится такой же процент, как у продукции Majdanpek.

Также в числе самых распространенных производителей рассматриваемых изделий австрийская Frigotek, итальянская FOMA, а также Hetcu, КМЕ (ФРГ), CYPORI OY (Финляндия).

Размеры наружного блока кондиционера
