Конек крыши: расчет длины и 6 этапов установки

Плюсы и минусы

Перед тем как установить на крыше такой элемент, как конек, необходимо учесть, что такая конструкция имеет как положительные, так и отрицательные стороны.

К плюсам коньковых сооружений на кровле относятся:

  • защита пространства под крышей;
  • придание кровле большей прочности;
  • способ внешней отделки – коньки могут стать интересной деталью крыши и декоративным элементом;
  • такие конструкции предотвращают пагубное воздействие осадков на кровлю дома.

Среди отрицательных качеств можно отметить некоторую сложность в установке отдельных видов конструкций, например, фигурных. Некоторые материалы имеют достаточно большую стоимость, что обуславливает дополнительные расходы. Также работы по монтажу, происходящие на значительной высоте – довольно рискованный и опасный процесс для непрофессионалов.

Принцип действия коньковой вентиляции

Коньковая вентиляция действует по принципу конвекции (перемешивания) воздушных масс. Теплый насыщенный влагой воздух, идущий из внутренних помещений дома, поднимается вверх, в направлении конька крыши. Там он стремиться найти выход наружу. И находит его при наличии отверстий в коньке (то есть при наличии вентилируемого конька).

Однако, просто обеспечив перфорацию в коньке, невозможно добиться проветривания подкровельного пространства. Любая система вентиляции запускается только при наличии вытяжки и притока воздуха. Если за вытяжку отвечает вентилируемый конек, то для притока холодного воздуха используются зазоры, оставленные в области карнизных свесов.

Для этого в подшивке свесов используют перфорированные софиты или вентиляционные решетки. Теперь все ставится на свои места. Холодный воздух заходит через продухи в свесах, нагревается и насыщается влажным паром. Затем постепенно поднимается вверх в направлении конька и выходит наружу. Создается тяга и новая порция холодного воздуха втягивается через продухи. Таким образом обеспечивается непрерывный круговорот воздушных масс и проветривание подкровельного пространства.

А зачем вообще необходимо проветривание подкровельного пространства? Может быть, можно обойтись и без него? Пусть теплый влажный воздух поднимается вверх и остается там… К сожалению, такой вариант грозит многими неприятностями: протечками кровли, ухудшением теплоизоляционных свойств утеплителя, гниением деревянных элементов (стропил, обрешетки), порчей битумной черепицы.

Дело в том, что теплые влажные пары, поднимающиеся вверх и не нашедшие выхода наружу, при разнице температур на улице и в помещении конденсируются в подкровельном пространстве.  Пар образует множество микроскопических капелек воды, которые оседают на обрешетке, стропилах,  утеплителе. В результате стропильная система начинает гнить, утеплитель разрушается.

Зимой скопление теплого воздуха в подкровельном пространстве приводит к большой разнице температур на внутренней и внешней поверхности кровли. Снег на такой крыше периодически подтаивает, образуя наледи и сосульки. Это становится причиной протекания битумной черепицы, ее отсыревания и растрескивания.

Следует отметить, что сооружение вентилируемого конька (и вообще системы принудительной вентиляции) более актуально для теплых чердаков и жилых мансард, то есть там, где в подкровельном пространстве заложен утеплитель. Холодные чердаки прекрасно вентилируются через слуховые окна.

Таким образом, вентиляционная система для мягкой кровли с теплым чердаком или жилой мансардой является обязательной. И самый эффективный способ ее обустройства — сооружение вентилируемого конька, позволяющего проветривать подкровельное пространство по всей его протяженности.

Как отремонтировать коней своими руками

Ребро кровли подвержено воздействию ветров и других климатических факторов. Поэтому часто возникают такие повреждения, как отрыв элементов конька, деформация, трещины. В таких случаях необходим ремонт, который проводится с использованием страховочного пояса. Перед работой следует оценить повреждения, подготовить новые элементы конька, крепёж. Далее проводятся манипуляции на крыше, то есть повреждённые детали и уплотнитель убирают, фиксируют на их место новые составляющие ребра. При необходимости конёк заменяют полностью.

Ремонт конька проводят с учетом конструкции этой зоны

Если произошло гниение конькового бруска, то уголок полностью убирают и производят замену деревянной части ребра. В процессе работ устраняют скопившуюся пыль из вентиляционных отверстий этой зоны.

Фотогалерея: варианты коньков из разных материалов

Устройство конька крыши не отличается сложной технологией, но важно правильно подобрать вариант ребра. Для этого учитываются свойства материалов, техника монтажа и комплекс других факторов

Рекомендации по монтажу конька с уплотнителем

Есть определенные правила, которых стоит придерживаться при установке и креплении столь важного кровельного элемента:

  • Сначала следует проверить расположение коньковой оси – верхних срезов кровельных скатов. Она должна быть максимально прямолинейной. Допустимо возможное отклонение – не более 20 мм.
  • Затем подготавливают части конструкции. Угол планки нужно подогнать к углу наклона кровли, то есть углу, под которым они соединяются – планку сгибают (разгибают) пока крепежные полки не совпадут с наклоном скатов.
  • Очевидно, что для углов наклона больше 45°, планку приходится сгибать намного сильнее. Особо много хлопот доставляет конек круглой формы. При сгибании он может поменять свою форму, из-за чего придется повозиться и с торцевой заглушкой. Ее либо подогоняют под новую форму, либо самостоятельно изготавливают накладку из листовой стали.

  • Установку начинают с любого из торцов. Коньковую планку накладывают по линии стыковки скатов на уровне одного из их срезов. Детали плоского конька присоединяют с нахлестом, который должен быть больше 100 мм, а полукруглого – стыкуют по линиям штампования.
  • Уплотнитель под металлочерепицу укладывают в пазы конька и закрепляют под ним. Крепление начинают с центра, контролируя его положение с противоположного конца.

Совет

Если используется вентиляционная лента с самоклеющимися частями, последние клеят к металлочерепице еще до укладки коньковых планок.

Составляющие конька фиксируют к обрешетке через лист металлочерепицы через волну в гребень на саморезы. Иначе конструкция может деформироваться, что испортит внешний вид конструкции. Для крепления используют саморезы размером 4,8 * 35, а к обрешетке через кровельное покрытие – 4,8 * 80.

Элементы для разных видов крыш

Для покрытия крыши используют различные материалы, отличающиеся технологией монтажа, характеристиками, внешним видом. В зависимости от типа применяемого материала подбирают и вариант конька, что позволяет правильно обустроить кровлю.

При монтаже конька используют уплотнители

Полукруглый конёк для металлочерепицы

Для оснащения кровли из металлочерепицы используют полукруглый конёк, который состоит из уплотнителя и коньковой планки, обеспечивающей вентиляцию. Уплотнитель размещается между кровельным покрытием и полукруглым коньком, предотвращая проникновение пыли и влаги под крышу. Уплотняющие элементы могут быть профильными, которые изготовлены из вспененного полиэтилена.

Профильные элементы имеют оптимальную форму

Универсальные уплотнители выполнены из полиуретановой плёнки и хорошо защищают от пыли, не препятствуя циркуляции воздуха. Они имеют самоклеящееся основание и просты в монтаже. Универсальные уплотнители безопасны для здоровья человека и практичны в эксплуатации.

Универсальные ленты просты и удобны в применении

Из пенополиуретана с полимерной пропиткой изготавливают саморасширяющиеся уплотнители. Элементы служат для покрытия верхних кромок кровельного материала и закрепления скатов.

Саморасширяющиеся ленты имеют клеящийся слой

На уплотнитель крепится полукруглый конёк, а для этого используют коньковые саморезы. С торцов устанавливают заглушки, обеспечивающие дополнительную защиту конструкции.

Профиль для поликарбоната

Крыши из сотового поликарбоната часто создают для теплиц, пристроек, беседок и других подобных конструкций. На область смыкания плоскостей также необходим конёк, который представляет собой профильный полукруглый или угловой элемент из полимерного материала.

Профили хорошо сочетаются с дополнительными материалами

Конёк для поликарбоната крепится с помощью термошайб, оснащённым уплотнительными резинками. Таким образом исключается возможность попадания влаги и пыли под крышу.

Элемент для вальмовой кровли

Для вальмовой кровли используется полукруглый элемент, имеющий крепёжные отверстия. Главная особенность конька для такой конструкции заключается в том, что длина углового элемента меньше протяжённости крыши. Конёк для вальмовой крыши может быть выполнен из металла, что оптимально при покрытии крыши металлочерепицей.

Полукруглый конёк хорошо дополняет вальмовую кровлю

Торцы конька на четырехскатной крыше закрывают специальными элементами, имеющими форму полуконуса. Верхний элемент для кровли составляют из нескольких элементов. Таким образом создаётся планка необходимой длины.

Кровельный конёк из дерева

Кровля дома может быть выполнена из дерева, но при этом чрезвычайно важно соблюдать технологию обустройства, так как древесина плохо переносит климатические воздействия. В этом случае конёк образуется на стыке двух брусьев стропильной системы

Элемент может представлять собой длинное круглое бревно, уложенное на место смыкания плоскостей скатной крыши.

Деревянное покрытие является оригинальным и экологичным, но важно правильно обустроить крышу

Для изготовления черепицы и конька используют древесину лиственницы, кедра, дуба, ели. Эти материалы более устойчивы к влажности, перепадам температур и другим климатическим факторам.

Конёк для крыши из гибкой черепицы

Для кровли с покрытием из мягкой черепицы удобен вентилируемый конёк, обеспечивающий циркуляцию воздуха под крышей. Так устраняется конденсат из слоёв кровельного пирога, все элементы конструкции защищаются от гниения. Конёк обустраивается на горизонтальной линии соединения скатов.

Конёк для мягкой кровли легко монтируется и не отличается сложной конструкцией

Элемент для мягкой кровли представляет собой полимерный уголок, имеющий вентиляционные отверстия. Деталь крепится к стропильной системе, а сверху фиксируются элементы черепицы. Таким образом, кровля оснащается вентилируемым коньком и имеет эстетичный вид.

Элемент для крыши из шифера

Шиферную кровлю часто оснащают коньками из оцинкованной стали. Такие элементы доступны, удобны в монтаже и отличаются долговечностью. Если крыша покрыта плоским шифером, то монтаж максимально прост и предполагает крепление оцинкованных уголков на шурупы или гвозди. Коньки при этом имеют края, загнутые внутрь, что обеспечивает вентиляционное отверстие.

Конёк для шифера может иметь полукруглую форму

При монтаже уголка используют коньковую ленту, обеспечивающую максимальное качество кровли. Уголок фиксируется с нахлёстом на листы кровельного покрытия.

Как крепить оцинкованный конёк на шиферную крышу?

Прежде всего, будьте осторожны. Мероприятие это для новичков опасное, при отсутствии опыта вполне можно шмякнуться о родную землю. По крайней мере, уберите лишние предметы с места возможного падения с крыши. Сначала надо закрыть коньковый брус гидроизоляционным материалом типа толя или рубероида, чтобы в случае, если снег задует под конёк, исключить сопутствующее гниение обрешетки. Имеются на строительном рынке и более подходящие современные материалы — это коньковые ленты. Они предназначены для эффективной вентиляции конька и ребер крыши при помощи паропроницаемого геоволокна. Лента отлично пропускает воздух и влагу, одновременно предохраняя от проникновение под кровельное покрытие дождевой воды, снега и насекомых. Высокая эластичность ленты облегчает процесс монтажа на большинство видов кровельных покрытий, включая волнированные асбестоцементные листы. Гнуть лист оцинковки следует под углом несколько меньшим, чем угол конька/ Делаете нахлёст (по горизонтали) между листами (секциями) не меньше 20 см. Еще надо учесть направление господствующих ветров в вашем регионе. Зная его, вы уложите секции конька внахлест, чтобы не заливало в стыке. Прежде, чем прибить конек, нужно просверлить отверстия в шифере (во избежание трещин от пробивки гвоздем). Хотя есть и другая «научная школа», рекомендующая молодецкими ударами сразу пробить и металл, и асбестоцементный лист. Если у вас такого опыта нет, надо потренироваться еще на уровни земли. Для этого возьмите обрезок оцинкованного железа, положите его на старый расколотый лист шифера и на доску такой же толщины, что и доски обрешетки. После чего и прибивайте. Если не с первого, то с третьего раза обязательно получится. После чего все повторите на самой крыше. Хотя мне ближе аккуратный вариант предварительной подготовки отверстий сверлением дрелью. Если у вас волнированный шифер, то его прибивают гвоздями по вершинам волны. Сопровожу повествование двумя уточняющими фотографиями. Коньковая лента

Технологический этап укладки конька

Дополню обстоятельный ответ Олега. В качестве альтернативы можно использовать и саморезы. Например, вот такого типа, как показан на фотографии. Я обычно выполняю работу в такой последовательности: Укладываю конек на шифер — в место его дальнейшего расположения. С помощью дрели делаю отверстия одновременно в оцинковке, волне шифера и ниже расположенной обрешетке. Естественно, сверло дрели должно быть меньше по диаметру аналогичной характеристики самореза. После этого берется сам саморез и шуруповерт с нужной насадкой. Конек окончательно фиксируется. Естественно, саморезы должны быть достаточной длины, чтобы соединить между собой конек, шифер и обрешетку.

Как крепить оцинкованный конёк на шиферную крышу? Как крепить оцинкованный конёк на шиферную крышу?

Конёк кровельной системы, его назначение и виды

Кровля дома является основным устройством для защиты жилища от воздействия внешних факторов. Кроме того, она выступает как один из основных элементов экстерьера, участка и дома.

Подавляющее большинство кровельных систем имеет такой элемент, как конёк. Он образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом, подвергающимся нагрузкам и воздействиям при любых погодных условиях. Конёк образуется при углах наклона скатов более 180°.

Конёк образуется естественным образом при пересечении плоскостей кровли и является наиболее важным элементом крыши

Зачем нужен конёк крыши

На старых кровлях коньком служило бревно, прижимающее основное кровельное покрытие — дранку, выполняя в основном эстетическую функцию. В современных кровельных системах это тоже учитывается, но основное назначение конькового устройства — функциональное, с учётом организации вентиляции кровельного пирога и подкровельного пространства.

На старинных кровлях коньком служило бревно, прижимающее основное кровельное покрытие

Функционирование жилого помещения связано с выделением большого количества влаги в виде пара от приготовления пищи, стирки или влажной уборки. Если не выводить эти продукты из помещения, в нём будет сыро и неуютно. Кроме того, в таких условиях развиваются различные грибки и бактерии, активно воздействующие на все элементы строения в виде плесени и загнивания деревянных конструкций.

Вторым, не менее важным предназначением конька для кровли, является защита места перехода скатов от воды и других осадков, а также ветра, для чего применяются различные уплотнители.

В зависимости от формы крыши и угла между скатами коньки бывают:

  • коническими;
  • угловыми;
  • рельефными;
  • фигурными.

Наиболее распространены коньки, изготовленные из металла. Но на отдельных видах кровельного материала могут применяться коньки из керамики (для черепицы). На камышовых и соломенных крышах для образования конька используется основной материал кровли.

На скатах, сходящихся под углом менее 180°, для защиты кровли применяются ендовы. Особенность их применения состоит в том, что они размещаются ниже уровня крыши и выводятся к системе водосбора.

Фотогалерея: основные виды коньковых планок


Плоский конёк надёжно соединяет противоположные скаты крыши


Форма перехода скатов крыши повышенной прочности


Прямоугольный конёк подходит для большинства видов кровельного покрытия


Скаты соломенной кровли соединяются основным материалом укрытия

Оформление верхнего узла кровли

Функции и конструкция


Под накладками скрывается достаточно сложная система — на фото ее не видно, но она отвечает и за гидроизоляцию, и за воздухообмен Внешне конек на крыше выглядит достаточно просто: для обывателя это всего лишь накладка, края которой заходят на скаты крыши. Но на практике конструкция конька призвана решать целый ряд задач:

  1. Ребро жесткости. Коньковый брус в верхней точке связывает стропила в единую систему, обеспечивая стропильным ногам опору.


Под накладкой находится ребро жесткости, которое во многом обеспечивает прочность всей системы

  1. Защита от влаги. Накладная планка (используется кровельный уголок или специальная профилированная деталь) закрывает место стыка скатов. Кроме того, под накладки укладывается дополнительная гидроизоляция, которая также блокирует проникновение влаги под кровлю.


Установив оцинкованный конек на крышу, мы обеспечим надежную защиту от протекания в этой области

  1. Вентиляция. При правильном устройстве конька именно этот узел обеспечивает свободную циркуляцию воздуха в зазоре между гидроизоляцией и кровлей. Края накладки на верхнее ребро частично перекрывают зазор, защищая его от попадании пыли, опавших листьев и другого мусора.


Использование перфорированной вентиляции позволяет избавиться от конденсата под кровлей Конек кровли может быть устроен по разным схемам. Но при этом принцип его функционирования остается неизменным, так что и основные элементы у разных конструкций будут сходными:

Иллюстрация Элемент конструкции

Верхний прогон. Основное ребро жесткости, которые служит опорой для всех деталей и соединяет стропила.

Коньковая рейка. Используется для увеличения высоты конька крыши и формирования необходимого вентиляционного зазора.

Гидроизоляция верхнего стыка скатов. Чаще всего делается из цельного полотна гидроизоляционного материала, которое укладывается с заходом на оба ската.

Может содержать перфорированную вставку.

Коньковые планки. Перекрывают верхний опорный брус/рейку, обеспечивая отведение влаги.

На торцах закрываются либо вальмовыми элементами, либо перфорированными заглушками, обеспечивающими вентиляцию.

Как рассчитать высоту?

Расчет высоты конька кровли проводится на этапе проектирования. Он очень важен по самой простой причине: это самая высокая точка крыши, и потому ее высота напрямую определяет и габариты, и расход материала.

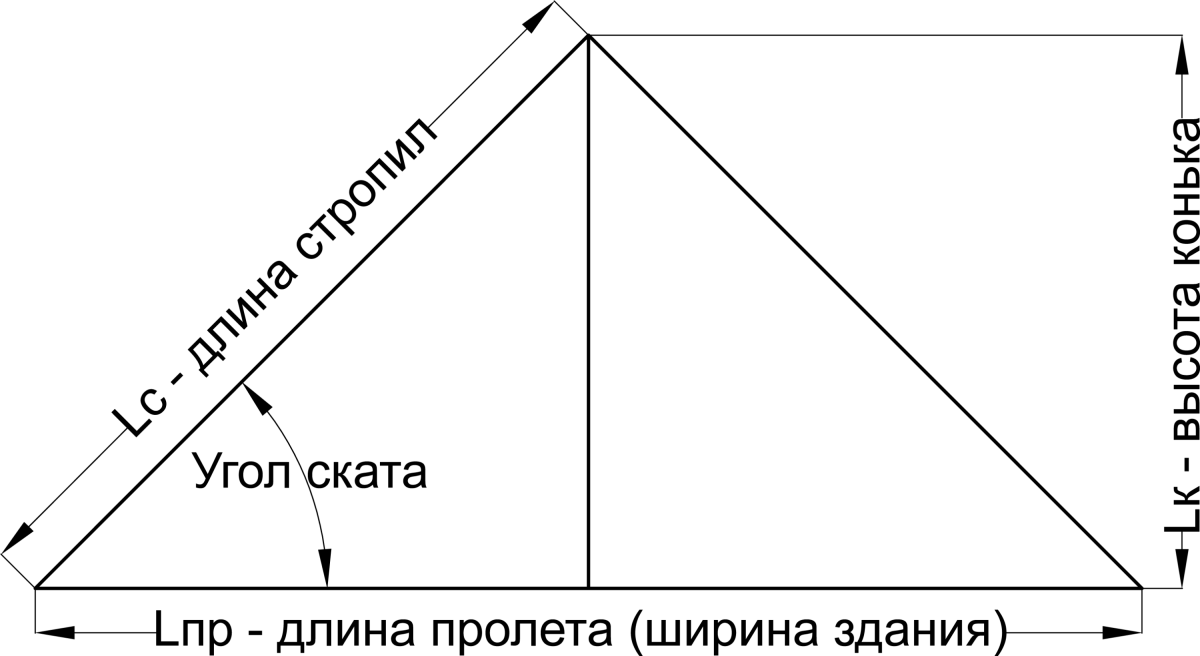

Схема расчётов для двускатной кровли

Правильнее всего выполнить расчет по формуле:

а = tg α * b, где:

  • а — искомая высота от перекрытия до конька;
  • tg —тангенс (математическая функция);
  • α — заложенный в проекте угол ската кровли;
  • b — половина ширины прогона (расстояния между стенами).


Схематическое изображение конструкции крыши: так проще считать! Если же вы не хотите возиться с расчетами, можно использовать таблицу коэффициентов:

Уклон, градусов 15 20 25 30 35 40 45 50 60
Коэффициент 0,26 0,36 0,47 0,59 0,79 0,86 1 1,22 1,78

При расчете ширина дома умножается на коэффициент для необходимого угла наклона ската. Так, если у нас конструкция шириной 6 м с кровлей, скаты которой находятся под углом 35°, то самая высокая точка будет находиться на высоте 6 * 0,79 = 4,74 м.

Так рассчитывается расстояние от перекрытия до верхней точки прогона или стыка стропил. Имейте в виду, что коньковые элементы могут быть установлены на кронштейнах, так что реальный подъем окажется выше примерно на 100– 200 мм.

Чем круче скат, тем выше будет конек от перекрытия

https://stroyremned.ru/wp-content/gallery/dvuskatnye-kryshi-1/1363926993.jpg (не допустимый myme-type файла)

Функции гребня и виды конструкций

Ребро в горизонтальной плоскости, которое располагается в верхней точке крыши на месте стыка двух скатов — называют коньком. В это же понятие входят дополнительные элементы, которые непосредственно крепятся к ребру. Функции элемента:

  1. Защита от попадания осадков в пространство под кровлей на месте стыка двух скатов крыши. Это объясняется тем, что скаты не могут плотно прилегать друг к другу, если они направлены в разные стороны.
  2. Позволяет улучшить вентилирование пространства под кровлей и отводит оттуда влажный воздух наружу.
  3. Существует третья функция — декоративная. Однако она не всегда присутствует, поскольку это значительно удорожает конструкцию.

Крыши индивидуальных домов зачастую имеют неправильную форму. Скаты у них расположены под разным углом друг к другу и размещены по разным направлениям. Для них производители выпускают специальные смещённые элементы прикрытия. Они отличаются сложной формой и в сравнении с ними обычный гребень для двускатной крыши выглядит примитивно.

Рынок предлагает потребителю элементы из широкого спектра материалов на выбор, а также готовые гребни. При необходимости деталь выполняют на заказ. Стоит отметить, что конёк для крыши несложно изготовить самостоятельно, что позволит сэкономить деньги. Однако, сложную конструкцию в этом случае создать вряд ли удастся.

Разновидности конструкций и материалы изготовления

Рекомендуется устанавливать гребень крыши из того же материала, из которого сделана кровля. В ином случае гребень может испортить внешний вид, несмотря на интересное решение дизайна. Существует несколько вариантов конструкции монтажа конька:

  1. Брус, на который установлен на вертикальные стойки. В этом случае гребень служит опорой стропилам.
  2. Продольное соединение треугольников стропильной системы. С обеих сторон стропил прибиваются доски, которые формируют каркас для установки укрывающего элемента.

Варианты материалов для изготовления не отличаются от применяемых при производстве кровли:

  1. Шифер.
  2. Металлопрофиль.
  3. Ондулин .
  4. Черепица.

На рынке производители предлагают следующие виды конструкций гребней кровельных:

  1. Планка конька.
  2. Полукруглая система.
  3. Врезной конёк.
  4. Пересечённый тип.

Коньковая планка часто называется специалистами коньковым профилем.

В строительных магазинах специалисты помогут подобрать цвет коньковой системы под цвет кровли, чтобы кровля выглядела гармоничной в сборе. Однако обычно таких проблем не возникает, поскольку устройство приобретается вместе с кровельным покрытием.

Обратите внимание! Во избежание проблем совместимости конька с кровельными элементами следует приобретать всё у одного продавца

Гребни вальмовые и пересечённые: отличия

Вальмовый конёк врезается в кровлю. Он расположен ниже основного, потому что это два связанных элемента.

Пересечённый также также монтируется на вальмовых кровлях. Однако пересечения в таком коньке всегда расположены горизонтально, по этой причине конструкцию путают с вальмовой.

Составные элементы конька

Стандартный конёк для двускатной крыши состоит из нескольких элементов, и оснащается комплектующими. Части конструкции:

  1. Лента вентиляции.
  2. Крепление для установки громоотвода. Эту деталь ставят на верхней части кровли.
  3. Элементы аэродинамики.
  4. Коньковая черепица.

Лишь при наличии всех вышеперечисленных элементов можно говорить полном функционале устройства. Помимо приведённых комплектующих есть дополнительные. К ним относятся герметики и уплотнители, которые помогают усилить защиту от осадков. Монтаж требуется проводить точно по инструкции изготовителя. Если будет отклонение, то гребень может стать бесполезным из-за протеканий в щели.
