Армирование ленточного фундамента по чертежам

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

• 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
• 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
• 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
• 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

• Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
• Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Как правильно уложить продольную арматуру?

должна обеспечивать равномерность распределение деформационных сил

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

Процесс вязки

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Виды ленточных фундаментов и их использование

При строительстве ленточного фундамента могут использоваться несколько видов материалов, соответственно меняется название, есть отличия и в технологии. Что остается неизменным: рытье котлована и подготовка основания. Остальные этапы могут меняться. Коротко типы можно описать так:

• При использовании бетонного раствора и арматуры ленточный фундамент называют монолитным. Все работы происходят на строительной площадке. Сначала в вырытом котловане устанавливают опалубку — сборную конструкцию, которая придает форму бетонному раствору. Затем укладывают и связывают арматуру, после заливают бетонным раствором. При соблюдении технологии срок эксплуатации монолитного ленточного фундамента порядка 100-150 лет. Потому их имеет смысл использовать под сооружения из материалов, срок эксплуатации которых сопоставим с названным промежутком. Времени на все работы уходит много: на сборку опалубки, вязку арматуры, заливку и обработку раствора. Это все занимает недели.
  Если бетон заливается прямо на стройплощадке, получаем монолитный фундамент
• Сборный бетонный ленточный фундамент. Он состоит из отливаемых на заводе железобетонных армированных блоков. Они есть двух типов. Трапециевидные (называют еще подушкой) укладываются вниз, на них в один или несколько рядов устанавливаются стеновые фундаментные блоки (ФБС). Между собой они связываются арматурой, промежутки заливаются раствором. Срок службы фундамента из ФБС — порядка 50-70 лет, что сопоставимо со сроком службы каркасных домов. Работы при таком варианте намного меньше (несколько дней), но в большинстве случаев требуется аренда подъемного оборудования — лебедки для небольших строений или крана для более серьезных проектов. При этом нужно помнить, что прочность сборного фундамента на 20-30% ниже, чем у монолитного, из-за чего их не применяют на пучнистых или просадочных грунтах.

Чтобы быстрее шло строительство, при низком уровне подземных вод ленту собирают из готовых бетонных блоков

• Бутовый ленточный фундамент. Его строят из природного бутового камня. Иногда с использованием бетона, иногда без. При использовании бетона говорят о буто-бетонном фундаменте. Возведение требует большого опыта и высокой квалификации рабочих: камни должны быть уложены правильно, ведь они связываются только раствором. Использоваться такие фундаменты могут на стабильных непучнистых основаниях, в противном случае велика вероятность образования трещин или полного разрушения. Срок службы — как у сборных 50-70 лет.
  Бутовые фундаменты требуют высокого мастерства: камень нужно укладывать так, чтобы дом потом не портескался
• Кирпичный ленточный фундамент. Это частный вариант сборного фундамента. В этом случае чаще всего сначала заливают монолитную ленту с армопоясом по периметру фундамента, а сверху складывают стенку из кирпича. Иногда вместо кирпича используют строительные блоки. Стоит усесть, что и кирпич и строительные блоки гигрокоспичны и имеют не самый большой срок службы. По надежности — это самые проблемные и маложивущие фундаменты: срок их службы 30-50 лет, и это при правильном проектировании и исполнении.

Кирпичный фундамент сегодня не очень популярен: высокая трудоемкость и малый срок службы — вот основные причины

Чаще всего встречается монолитный ленточный фундамент. Хоть имеет он наибольшую трудоемкость, является единой конструкцией, которая способна перераспределять нагрузки. Потому часто используется на пучнистых грунтах. Если почвы сухие и надежные, можно ставить железобетонный сборный фундамент

Он часто имеет большую стоимость, но на возведение требуется меньше времени, что иногда тоже важно

Бутовые и бутобетонные фундаменты применяются в основном в регионах с достаточным количеством подходящего материала — в горных или близких к ним. Там, во-первых, основания для них идеальны, во-вторых, имеются и неплохие специалисты, способные грамотно выполнить работы. В равнинных районах доставка камня нерентабельна, да еще и мастера не найдешь.

Кирпичный фундамент в последнее время делают редко. Несмотря на общедоступность материала, он имеет далеко не самые лучшие характеристики и требует значительных затрат на организацию гидроизоляции, а также утепления. В результате стоимость его намного возрастает. При малом сроке эксплуатации это совершенно невыгодно даже на устойчивых грунтах.

Как сделать план фундамента, основные параметры расчетов

В разработанных и утвержденных профильных ГОСТах определены требования к проектам и правила создания и расчета планов фундаментов различного типа.

Согласно установленной практике, при разработке проектных чертежей выбирается масштаб от 1:100 до 1:400. Эти размеры оптимально отражают необходимую точность.

Основные параметры расчетов ленточного фундамента

Перед построением чертежа обязательно выполняют разметку по основным и вспомогательным осям.

Если основание имеет колонны, то они обязательно детализируются на плане.

Главные линии конструкции прорисовывают линиями, толщиной 0,5 – 0,8 мм.

Технологические отверстия для входа инженерных коммуникаций обозначаются:

• полной детальной схемой,
• с указанием данных по нижней точке,
• с осевым выносом необходимых в производстве работ данных.

Для однозначного определения этих точек на чертеже их обозначают специальными условными знаками.

Схема расчетов фундамента

План фундамента всегда сопровождается подробными таблицами расчетов. При выполнении этих работ учитываются такие параметры, как:

1. Общий вес здания.
2. Возможное увеличение нагрузки в процессе эксплуатации возведенного строения.
3. Характеристики грунтов на участке застройки.

Все эти показатели определяют не только геометрию конструкции, но и технические характеристики строительных материалов, которые будут применяться на различных этапах строительства.

к оглавлению

Чертеж фундамента является основой для последующего выноса в натуру объекта строительства. Поэтому здесь должны быть переданы все необходимые размеры, но нельзя допускать перенасыщенности материалов данными – лишние цифры только мешают производству работ.

При соблюдении установленного масштаба и правильной привязке конструктивных элементов к осям строения вынос плана на местность осуществляется быстро и точно. Для этого привлекаются геодезисты, имеющие необходимое оборудование. В некоторых условиях, когда точность не так критична (хоз. постройки и т.п.) вынос можно сделать самостоятельно

Важно точно соблюсти геометрические формы строения

План фундамента жилого дома и чертеж всех геометрических характеристик сооружения определяет качество выполнения монтажных работ, а, следовательно, качество и надежность будущего здания.

Узел примыкания цоколя к фундаменту

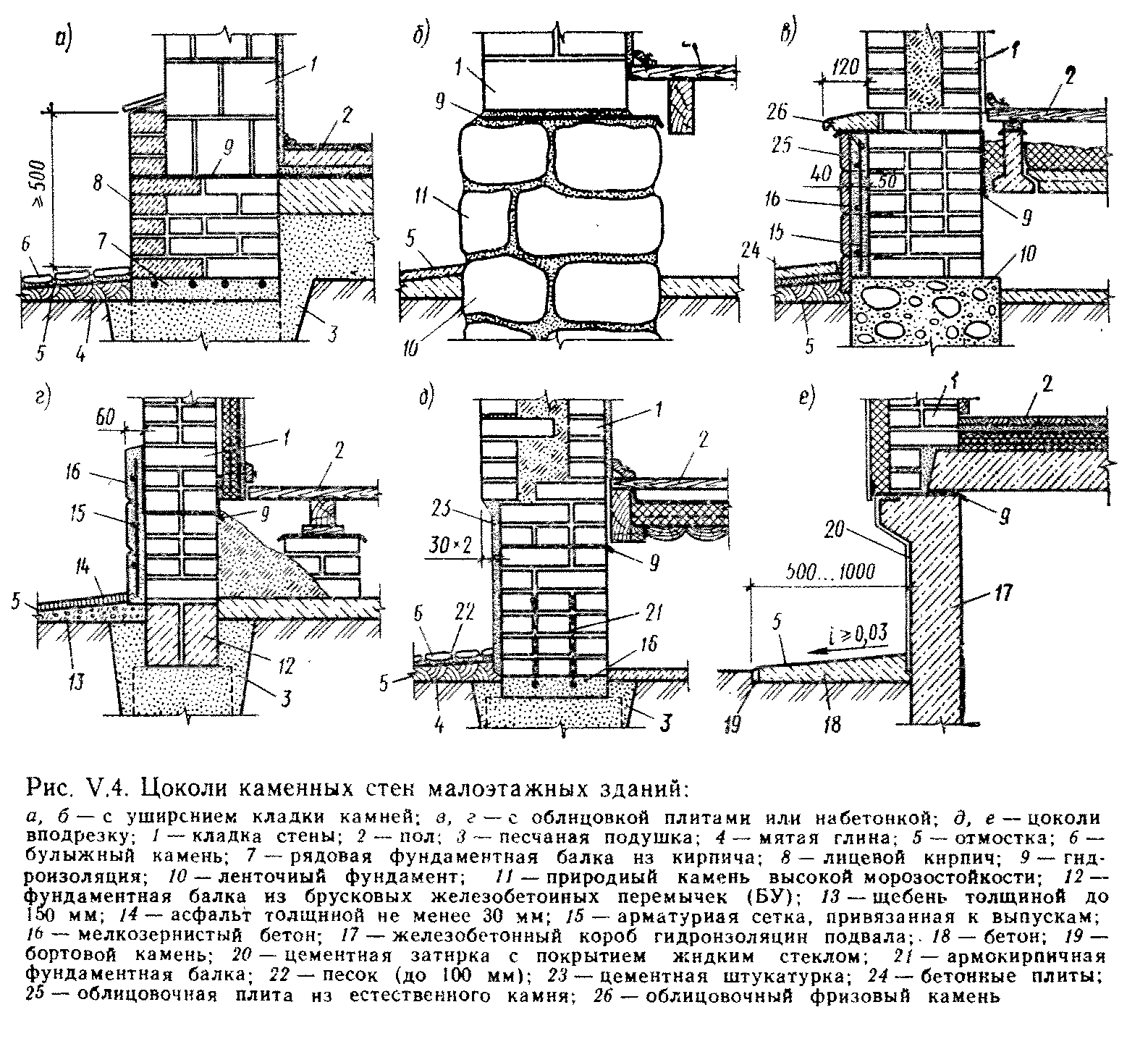

Конструктивные приемы решения цоколей здания с каменными стенами.

Цоколь утсраивают в нижней части стен высотой не менее 0,5м. Он предназначен для сохранения стен от разрушающих действий брызг , атмосферных осадков. Наружную поверхность цоколя выполняют из прочных и морозостойких материалов(хорошо обожженный красный кирпич,морозостойкий природный камень – гранит, керамическая плитка, морозостойкая штукатурка). Три конструктивных решения цоколя: 1)утолщение нижней части стены (при выполнении этой части стены функций элемента фундамента из камней), 2)облицовка стены плиткой или набетонкой (для повышения долговечности нижней части кладки стены) и 3)цоколь вподрезку, т.е. тоньше стен (когда цоколь выполняют из сборных бетонных блоков или монолитного железобетона, с морозостойким лицевым слоем.

(также узел примыкания цоколя к фундаменту в билете №5(рис V.1)

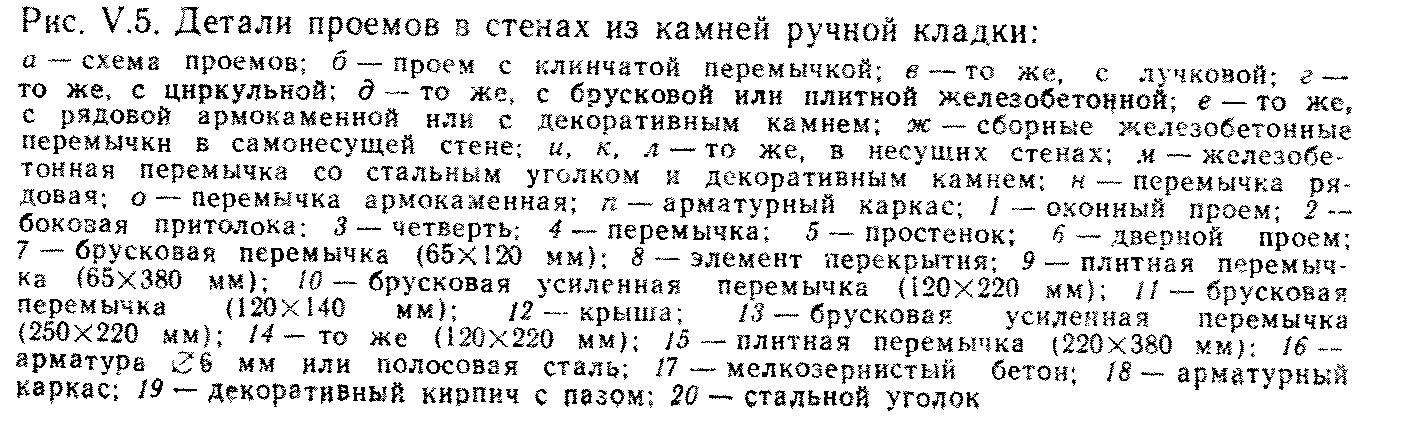

Железобетонные перемычки над проемами в различных каменных стенах, их виды,характерстики и особенности.Несущие и ненесущие перемычки ,их различие и конструктивные особенности. Узел решения перемычек при слоистой кладке.Устройство кирпичных перемычек.

Перемычка- элемент,перекрывающий проем.Принимает на себя нагрузку от вышележащей кладки(в самонесущих стенах),от перекрытий (в несущих стенах) и передают ее на простенки.

Сборные ж/б перемычки делятся на: Б- брусковые; БУ- брусковые усиленные; БП- плитные.

Чаще в строительстве используют железобетонные перемычки. На фасаде с открытой кладкой они выделяются в виде горизонтальных бетонных полос. Размеры поперечного сечения этих перемычек соответствуют размерам кладки стены

.Проемы шириной до 2,5 м в самонесущих стенах

перекрывают брусковыми перемычками сечением 65х120мм и 140х120мм или плитными 65х380мм и 140х380мм. Внесущих стенах проемы шириной до 2,75м перекрывают брусковыми усиленными с сеч. 220х120 мм или плитными с сеч. 220х380.

Для устранения «мостиков холода» один брусок заменяют на слой утеплителя. Утеплитель опирается на гнутый профиль (швеллер или уголок), уголок крепится к смежной ему перемычке анкером. Выпуск утеплителя в проем: внешнюю часть наружной стены выпускают а проем на 65 мм- величину четверти кирпича (его высоту). Осюда название окна- с четвертью. Однако, это величина может быть иной.

При необходимости удаления с фасада видимой ленты перемычки над проемом крайнюю брусковую пермычку заменяют стальным уголком, который закрывают декоративным кирпичом с продольной щелью для насадки на перо уголка.

Несущие перемычки – несут нагрузку от вышележащей кладки и от перекрытия, т.е. закладываются в несущую стену не менее чем на 250мм.Minвысота кирпичной кладки над рядовыми и армокаменными перемычками на которую опиратся несущие конструкции крыши и перекрытия = 1/5 ширины проема

Ненесущие перемычки закладываются в ненесущую стену и не несут нагрузку от перекрытия. Величина опирания – не менее 120 мм (не менее её высоты).В качестве перемычек применяют сборные железобетонные элементы стандартного (ненесущие перемычки) и усиленного (несущие) профилей.

Отделку наружной поверхности из камней осуществляют четырьмя способами — расшивкой швов, оштукатуриванием, укладкой в наружном слое камней с повышенным качеством поверхности, облицовкой листовыми материалами или плитками.

Плюсы и минусы ленточного фундамента

При выборе фундамента стоит обратить внимание на достоинства и недостатки того или иного варианта. Это касается и монолитной ленточной конструкции

К преимуществам относят:

• возможность обустройства подвального помещения;
• простота в возведении;
• невысокая стоимость;
• высокая прочность и надежность;
• возможность применения на пучинистых грунтах.

К сожалению, ленточный фундамент имеет некоторые недостатки:

• в некоторых случаях есть потребность в проведении сложных земляных работ и в использовании тяжелой строительной техники;
• потребность в проведении гидроизоляционных и теплоизоляционных работ.

Стоит учитывать, что понятие плюсов и минусов неоднозначно, так как здесь все зависит от глубины залегания конструкции. Поэтому каждый тип фундамента необходимо рассматривать отдельно.

Этапы выполнения работ

Общие проектные расчёты:

• глубина залегания фундамента;
• его ширина;
• уровень промерзания грунта;
• уровень возможной осадки.

Расчёт диаметра и количества арматурных прутьев

В соответствии со СНиП 52-01-2003 минимальная площадь сечения продольной арматуры должна равняться 0,1% от площади поперечного сечения самого фундамента. Этим правилом необходимо руководствоваться при выборе диаметра арматурных прутьев.

Зная площадь сечения прута, а также количество прутьев в сечении фундамента, можно, используя таблицу ниже, быстро определить необходимый диаметр арматуры.

Арматурный сортамент:

Расчёт количества арматуры:

1. Вычисляем периметр фундамента.
2. Составляем схему армирования и подсчитываем количество стыков арматурных прутьев (стыки всегда идут внахлёст на величину, равную 30 диаметрам прута).
3. Периметр умножаем на схему армирования, прибавляем сумму стыков и добавляем к этому ещё 10% от получившейся величины.

Подробнее о расчете арматуры для ленточного фундамента можно узнать из этой статьи.

Разметка

На этапе разметки используется проектная схема фундаментной конструкции. Схему переносят на местность, используя обноску по периметру участка и разметочный шнур. Все получившиеся таким образом размеры должны соответствовать проекту.

Основание фундамента

Роется траншея для будущей фундаментной конструкции. Глубина должна соответствовать проектной и иметь запас в 30 см для песчано-гравийной подушки. При этом учитываются особенности грунта.

Опалубка

Опалубка делается из деревянных дощатых щитов снаружи будущего основания дома. На дно (поверх подушки) и стенки опалубки укладывается гидроизоляционный слой.

Вязка

На это есть ряд причин:

• работа с проволокой не требует больших временных затрат;
• просто устранить возможные недочёты;
• низкая себестоимость.

Все самое важное о вязке армокаркаса найдете в этом материале

Армирование углов

На углы в фундаментной конструкции приходится наибольшая нагрузка. Поэтому их необходимо максимально усилить.

Для этого есть два основных правила:

1. Пруты нужно изгибать так, чтобы каждая из их сторон заглублялась в одну из стен фундамента.
2. Если длины прута недостаточно, чтобы его изогнуть, то для усиления углов используются Г-образные профили.

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.
1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

После армирования приступают непосредственно к заливке бетона. Бетон заливается в опалубку в несколько слоёв, по 20-30 см каждый. В процессе необходимо тщательно перемешивать бетонную смесь.

Подробнее о технологии армирования углов ленточного фундамента читайте в этой статье.

Технология строительства.

Для монолитного фундамента применяется стандартная методика строительства, состоящая из этапов:

• натурный вынос осей
• отрывание траншей/котлована
• отсыпка фундаментной подушки
• гидроизоляция подошвы
• монтаж опалубки
• армирование
• бетонирование
• поверхностная гидроизоляция

Разметка, котлован.

Перед выносом осей в пятно застройки необходимо расположить здание на участке для нормальной эксплуатации инженерных систем, плодородного слоя, самого жилища. Например, с уличной стороны часто присутствует парковка, септик наружной канализации требует периодического опорожнения, поэтому так же размещается ближе к улице. Он должен отстоять от фундамента на 4 м минимум для обеспечения санитарной зоны.

План фундамента ленточного чертеж.

Здесь же монтируют столбы ЛЭП, колодцы с запорной арматурой для подключения в центральные системы жизнеобеспечения. Парадный фасад чаще всего развернут в сторону проезжей части. После этого достаточно произвести разметку ленточного фундамента по схеме:

• первая стена – начальный угол в 3 м от границ участка, ость в 5 м от красной линии (уличная дорога)
• боковые стены – перпендикулярно первой оси (построение способом треугольника с 4,3 м катетами, 5 м гипотенузой)

Углы последней стены (задний фасад дома) получаются автоматически. Во время земляных работ, изготовления фундаментной подушки шнур приходится периодически снимать. Чтобы избежать повторных измерений, рекомендуются обноски – горизонтальный брусок между двух колышков. На каждую ось их нужно 2 штуки, по широким планкам можно натянуть сразу три струны (боковые грани фундамента, ось стены).

Подушка, опалубка.

Слой нерудного материала под подошвой ленты монолитного фундамента предназначен для замены пучнистого материала, выравнивания дна траншеи. Наиболее популярна схема подосновы:

• песок 20 см + щебень 20 см – уложены на геотекстиль, обернуты им сверху после трамбовки каждых 10 см
• щебень + песок (толщина аналогична) – более удобный вариант, добавляется лишний слой геотексиля между этими материалами, зато не нужно заливать подбетонку при укладке рулонной гидроизоляции
• песок 40 см либо щебень 40 см – первый вариант только при низком УГВ, второй при высоких грунтовых водах

Рулонная гидроизоляция (обычно гидростеклоизол) укладывается в 2 – 3 слоя с выпуском, чтобы после бетонирования ее можно было завернуть на боковые грани ленты. Опалубка монтируется поверх нее, лучше применять материалы, которые можно будет использовать повторно (ОСБ, фанера, доска обрезная).

Вертикальные щиты, высота которых больше проектной отметки на 5 см, подпираются к бортам траншеи, земле, скрепляются перемычками (шпильки, брусок). В подземном уровне необходимо оставить отверстия для ввода инженерных систем, в цокольной части продухи вентиляции. Для этого сквозь щиты пропускают трубы, которые остаются в бетоне для гильз либо вытаскиваются при распалубке.

План опалубки фундамента ленточного чертеж.

Армирование, заливка.

Аромокаркас ленточного фундамента обычно двухуровневый. Для легких построек достаточно двух рифленых прутков в верхнем поясе, двух в нижнем. Для фиксации стержней внутри опалубки применяют прямоугольные хомуты, выгнутые из гладкой 6 – 8 мм арматуры, к которым привязывают проволокой продольную арматуру. Основными требованиями являются:

• разбежка стыков в соседних рядах на 60 см минимум
• изгиб на углах
• нахлест от 60 см

План армирования фундамента ленточного чертеж. Нижние стержни опираются на полиэтиленовые подставки или бетонные подкладки для обеспечения защитного слоя. заливка происходит по стандартной технологии с уплотнением по кольцу каждых 60 см бетона для удаления воздуха.

Гидроизоляция, дренаж.

Для монолитного фундамента. частично или полностью погруженного в землю, необходима защита от влаги. Ее осуществляют несколькими способами:

План гидроизоляции фундамента ленточного чертеж.

• гидроизоляция наружных граней ленты – пенетрирующие продукты, обмазка битумной мастикой, оклеивание Гидростеклоизолом либо два последних варианта в комплексе
• дренажная система – размещается по периметру на уровне подошвы ленты

План котлована под фундамент чертеж. В наружный периметр отмостки встраивается ливневка (дождеприемники + поверхностные лотки), с помощью которой отводятся талые, дождевые стоки.

Вышеприведенная технология годится для ленточного фундамента любого типа, заглубления. Рекомендации специалистов помогут избежать ошибок, снизить трудоемкость операций строительства. Жилище будет иметь высокий эксплуатационный ресурс, несмотря на самостоятельные расчеты.

Планирование разных типов фундамента

Существует несколько видов фундамента, которые имеют свои индивидуальные особенности.

Ленточный фундамент

Требует опоры на непучинистый грунт с отведенной влагой и компенсированной силой морозного пучения. Для получения долговечного основания нужно узнать состав почвы и выявить глубину расположения грунтовых вод, чтобы произвести специальный расчет сечения арматуры и ленты.

Создавая план опоры дома, нужно указать конфигурацию сечения, расположение инженерных коммуникаций, вид подбетонка и глубину закладки опор. Для получения максимально точного чертежа необходимо также правильно указать координаты и параметры блока отсчета. Монтаж основания начинается с установки отсчетного блока, а уже потом крепятся другие элементы.

Свайный фундамент

Должен состоять из разметки свайного поля с указанием осей координат. На чертеже должно быть отмечено положение всех опор, которые необходимы для создания этого типа основания.

Сложнее всего исполнить ростверковый фундамент, так как он должен состоять из схемы монтажа ростверка и пояснительных записок об используемых материалах. Однако такой вид свайного основания считается более надежным и долговечным, так как его конструкция позволяет равномерно распределять вес постройки на опору.

Плитный фундамент

Должен состоять из схемы армирования, тепло- и гидроизоляционных систем. Его монтаж можно произвести на близком расположении к поверхности почвы, что позволит избежать влияния морозного вспучивания земли на сооружение.

План монолитного плотного фундамента должен состоять из схемы расположения уплотненного грунта, специальной утрамбованной «подушки», слоя дорнита и бетона, а также слоя гидро- и теплоизоляции. Поверх гидроизоляционных материалов укладывается монолитная плита и армирующий пояс бетонной плиты, которые тоже должны быть указаны на чертеже.

Планировка ленточного и свайного основания должна состоять из сечений, предназначенных для уточнения плана. На сечениях должны быть отображены опорные контуры, гидроизоляционные слои, отмостка и размеры уступов.

Ленточный тип требует указания уровней, включающих в себя поверхность земли, подошву фундамента и обрез.

Проектирование: план и чертеж

Для расчета фундамента нужно учитывать:

• характеристики грунта на участке,
• уровень залегания грунтовых вод,
• глубину промерзания почвы,
• общий вес будущей постройки.

Выяснить показатели грунта можно при помощи геологических исследований. Можно применить результаты исследования, проведенного ранее для строительства другого объекта.

Для небольшого дачного дома или хозпостройки можно просчитать и запроектировать фундамент самостоятельно. Но большие коттеджи следует строить только на основании проекта, составленного архитектором.

В этом проекте будет учтено множество нюансов, таких как долговечность сопутствующих материалов, прокладка коммуникаций, запас прочности, сопротивление вибрациям и многое другое.

Все это не окажет сильного влияния на фундамент одноэтажного домика или, например, бани. Но в процессе эксплуатации большого кирпичного или блочного здания в комплексе будет влиять на поведение материалов. Результатом проектирования является пакет проектных документов, включающих чертежи и сопроводительные записки.

Чертеж фундамента указывает на его:

1. Расположение.
2. Размеры.
3. Форму.
4. Ширину.
5. Глубину.
6. Высоту над уровнем грунта.

Расчеты (с примерами)

Глубина фундамента рассчитывается по глубине промерзания почвы. Возводя легкие дома на плотных грунтах можно использовать мелкозаглубленные фундаменты. Этот вариант подойдет и для участков с высоким залеганием грунтовых вод.

Если почва характеризуется высокой концентрацией влаги, она будет оказывать серьезное влияние на здание в период пучинистости. В таких случаях основу желательно опустить на 50-60 см ниже уровня промерзания.

На участках с достаточно сухой почвой можно делать фундаменты с основанием вровень глубины промерзания:

Ширина должна быть не менее 40 см. Если стены здания будут намного шире, допускается нависание стен над лентой фундамента, не превышающая 1/3 ширины ленты. Но такой вариант требует максимально точного выполнения фундамента, с идеальной геометрией прокладки ленты. Для верности лучше делать ленту одной ширины со стенами, или немного шире.

В местностях, где выпадает большой слой снега, высота должна быть выше среднего уровня снежного покрова.

Ленточный фундамент опирается на подушку из песка и щебня. Ширина основания может соответствовать всей ширине ленты. Но в определенных случаях требуется делать опору шире самой ленты. Расширенное основание называется подошвой. Ширина основания рассчитывается по несущей способности грунта.

Каждый тип грунта имеет свою несущую способность:

Ширина основания фундамента вычисляется по формуле В = Р/L*R, где:

• В – это ширина подошвы;
• Р – суммарная масса дома с учетом коэффициента запаса;
• L – общая длина ленты;
• R – несущая способность грунта.

Для примера рассчитаем фундамент под двухэтажный дом из газобетона. Допустим, качество грунта позволяет строить на мелкозаглубленном фундаменте, и это обусловлено высоким залеганием подземных течений.

Будем заглублять на 60 см. Результаты геологических исследований показывают, что на этой глубине находятся суглинки.

По результатам подсчетов всех элементов здания и всего, что в нем будет находиться, получили цифру 80 000 кг общего веса. Длина ленты 3 000 см. Рассчитываем по формуле и получаем ответ – 9,3 см.

Минимальное значение получено за счет высокой несущей способности грунта и малого веса здания. Но ширина ленты, как мы уже знаем, не может быть меньше 40 см (в крайних случаях 30). Значит берем минимальную допустимую ширину.

Если бы в ответе получилась цифра в пределах 40-50 см, можно было бы немного увеличить ширину ленты. При еще большем значении имеет смысл делать ленту стандартной ширины, но ставить ее на подошву шириной, полученной по расчетам.

Похожие записи:

Прозрачный профлист Алебастр и гипс в чем разница? применение материалов в строительстве Арболит или газобетон что лучше? Что такое силикатная пазогребневая плита и где она применяется Как правильно утеплить брусовой дом снаружи? Правильная установка пластиковых окон по госту
