Порядок кладки печи из кирпича своими руками
Следующий этап — сооружение самой печки:
- В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят проволокой.
- Затем делают кладку второго ряда.
- В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
- Кирпичи в четвёртом ряду идут на ребро.
- В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
- Пятый ряд выкладывают плашмя, подобно четвёртому.
- Кирпичи шестого ряда идут на ребро.
- Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
- Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
- Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.
Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция – как сложить печку своими руками, которая поможет не запутаться в деталях.
Особенности конструкции печи из кирпича для дачи
В зависимости от типа и конструкции, печь может выполнять следующие функции:
- Приготовление пищи (жарка, варка, тушение, выпекание и т.д.).
- Сушка обуви и одежды, а также подготовка продуктов на зиму (грибы, ягоды).
- Нагрев лежанок.
- Возможность любоваться открытым пламенем зимними вечерами.
Кроме функциональной классификации, перед строительством печи из кирпича для дачи, нужно определиться и с конфигурацией.
Разнообразие печей по форме
- отопительная печь прямоугольная;
- Т-образная;
- круглая печь;
- русская печь с лежанкой;
- малютка.
Немаловажное значение имеет и размер печи. Большая конструкция печи с толстыми стенами способна распространить тепло на 50 квадратных метров
Но для того, чтобы их хорошо прогреть потребуется не менее двух часов, что не всегда удобно.
Особенно это доставляет дискомфорт на даче, куда хозяева заглядывают лишь на выходные. Стылый дом будет прогреваться не менее 3-4 часов, прежде чем температура в помещении станет нормальной.
Маленькой же печью большой дом не прогреть. Ее тепла хватит на комнату в 15-20 кв. метров. Вместе с тем, она разогреется за 30-40 минут, отдавая тепло вокруг. Кроме того, не следует забывать и про экономичность печи. Для большой печи необходимо позаботиться о запасе дров заранее и уже с лета подготовить большую дровницу.
Есть у каменной печи и существенный недостаток – невозможность обогрева дальних помещений дома. Именно поэтому в больших домах, где находится несколько комнат, размещают 2-3 печи, каждая из которых имеет свой собственный дымоход и выполняет свою функцию.
По принципу построения, печи из кирпича могут быть:
- Канальные с принудительным движением газов.
- Колпаковые печи со свободным движением газов.
К канальным печам относятся привычные «голландки» или «шведки». Сгорание дров происходит в топке, от которой отходит дымовой канал. Под действием тяги, продукты сгорания отводятся по этому дымовому каналу.
Основной задачей такой конструкции является максимальный нагрев стенки печи, а после уже тепло будет долго распространяться по всему помещению.
Канальная печь в разрезе
Несмотря на простоту конструкции, такая печь обладает рядом недостатков.
- Здесь все зависит от силы тяги. Узкий канал препятствует воздушному потоку и требуется достаточно высокий дымоход, чтобы преодолеть потоку это сопротивление. В домах с низкими потолками, это не всегда удобно. И в итоге, после обустройства печи, владельцы сталкиваются с проблемой плохой тяги в печи.
- Кроме того, принцип канального строения печи предполагает сосредоточение горячего воздуха вверху печи. То есть большая часть тепла отводится на верхнюю часть. Из-за этого, внизу, у самого пола, бывает достаточно холодно.
- КПД таких агрегатов не превышает 60-65%. А средней, со стандартной тягой и того меньше – 40-45%.
- Из-за большой конструкции, такая печь греется достаточно долго. Чтобы «с нуля» протопить конструкцию, потребует 2,5-3 часа.
Совсем по-другому себя показывают в быту печи со свободным движением газов. Их принцип впервые был описан Ломоносовым, а позже доработан Кузнецовым, из-за чего в быту такие печи получили название «кузнецовки».
Принцип действия основан на движении свободных газов. Как известно нам из физики, горячий воздух поднимается вверх, вытесняя холодный воздух. В такой печи топка и топочная камера объединены, и горячий воздух свободно циркулирует из одной камеры в другую.
В таких печах также предусмотрена вторая, а иногда и третья камера, которая соединены между собой сухим швом, расположенным внизу камеры.
Принцип действия колпаковой печи.
Процесс сооружения малогабаритной печи
Малогабаритная печь занимает всего 0,4 м.кв. Она выкладывается из кирпича, поставленного на ребро или плашмя. Если вы знаете основные правила постройки печи, то для ее сооружения даже не потребуется схема или предварительные расчеты.
Благодаря относительно небольшому весу мини-печи, для нее не понадобится фундамент, но для пола в таком случае должна быть использована толстая прочная доска, хорошо закрепленная на лагах.
Порядовка кладки
- Первый этап традиционно — выбор места и подготовка его для возведения печи. Для этого необходимо уложить на поверхность кусок полиэтиленовой пленки, рубероида, гидрозоли или пергамина размером 78 на 53 сантиметра. Поверх подстилки высыпаем сухой песок (толщина слоя 1 см) и выравниваем его.
На песок производится выкладка первого кирпичного ряда (используется 12 шт.кирпичей без крепления) строго горизонтально, что можно проверить уровнем. Поверх первого ряда тонко наносим раствор глины и устанавливаем дверцу поддувала. Предварительно оберните дверцу куском асбестового картона или замотайте шнуром. Закрепите ее при помощи проволоки.
- Укладываем второй ряд нашей печи.
- Третий ряд выкладываем из шамотного кирпича. На него устанавливаем решетку колосников, которая будет расположена строго над поддувалом.
- В четвертом ряду кирпичи укладываются ребром. А внутри дымохода монтируется подставка, на которую будет установлена внутренняя перегородка. При укладке задней стенки печки не используйте глину, а предусмотрите так называемые вышибные кирпичи (для этого они должны слегка выступать наружу).
- Следующий обязательный элемент любой печи — дверца топки. Перед установкой оберните ее шнуром из асбеста. Закрепляем дверцу при помощи проволоки, используем два кирпича для временной фиксации: один сзади, второй — на первый, а поверх них установим дверцу.
- Кирпичи в пятом ряду укладываем плашмя, повторяя контуры четвертого ряда.
- Кирпичи шестого ряда кладем на ребро, а затем натираем стены печи сырой тряпкой.
-
Для седьмого ряда вновь кладем кирпичи плашмя. При этом, чтобы обеспечить связку этого и следующего рядов, начинать нужно с трехчетвертки. Затем поставьте на ребро два кирпича и приступайте к сооружению задней стенки.
Схема порядовки малогабаритной печи - При кладке восьмого ряда имейте в виду, что именно он закроет топочную дверцу. Чтоб направить пламя из печки в середину конфорки варочной плитки, установите поверх топки кирпич немного скошенно. Для обеспечения герметичности соединения плиты и кирпичей, выложите немного намоченный шнур из асбеста.
- Приступаем к укладке девятого ряда, немного смещая его, чтоб дверца оставалась в открытом положении.
- Десятый ряд кирпичей дает начало формированию дымовой трубы, которая будет постепенно расширяться по направлению назад. Конструкция подобной малогабаритной печи не позволяет установить кирпичную насадную трубу, потому что она приведет к изменению центра тяжести всей постройки.
- В одиннадцатом ряду производим установку задвижки, которую предварительно уплотним шнуром из асбеста, обмазанным глиняным раствором. Это будет стык дымовой трубы с металлической. Если труба сдвинется в сторону, сделайте перекрытие из трех рядов кирпича.
- После этого произведите выемку вышибных кирпичей и прочистите дымоход от скопившихся отходов строительства.
- Побелите печь. Только не забудьте добавить в раствор для побелки немного молока и синьки. Это предотвратит возможное пожелтение печи в будущем.
- Окантовка низа печки плинтусом поможет избежать высыпания песка, который находится под кирпичами. Прибивайте плинтус ровно и вплотную, избегайте просветов. Это придаст мини-печи аккуратный внешний вид.
- На первый раз протопите печь щепками и бумагой во избежание трещин от резкого перепада температур. А чтобы хорошо ее просушить, оставьте открытыми дверцы на неделю-две.
Рекомендуем также прочитать: «Как сделать печь-ракету своими руками»
Наша мини-печь впоследствии выдержит значительные перепады температур, прослужит долго, привнесет в дом уют и тепло. А чтобы возвести ее, не нужно платить высокую цену профессиональным работникам. Конструкция ее настолько проста, что вы прекрасно справитесь самостоятельно.
Рекомендуем вам просмотреть видео, как сделать небольшую печь своими руками для дачи или гаража
Особенности печей
Перед возведением печи необходимо предпринять противопожарные меры. Это выбор места, возведение под печь фундамента и изоляция стен.
Печи-буржуйки являются самыми популярными среди тех, кто не прибегает к такому способу обогрева помещений, как газовое отопление. Это может быть связано с несколькими факторами. Самым основным является тот, что не во всех населенных пунктах есть доступ к централизованному отоплению. А в некоторых, в которых данная опция существует, жителям приходится устанавливать печки в отдельных комнатах, для того чтобы в помещении было теплее. Так часто бывает с теми домами, которые сдаются в эксплуатацию раньше сроков. Для того чтобы обеспечить теплом небольшое помещение, вполне достаточно одной печи. Она может быть установлена не только в доме за городом, но и в гараже. Для того чтобы печь вас только радовала и не становилась причиной каких-либо непредсказуемых инцидентов, необходимо заранее позаботиться о том, чтобы были предприняты все противопожарные меры. К ним относится выбор места, в котором будет установлена печь, возведение под нее фундамента и выбор материалов.
Буржуйка из листовой стали самая популярная печь. Плюс ее в том, что она быстро нагревается и отапливает помещение. Минус – она быстро остывает.
Печь-буржуйка может быть выполнена из нескольких материалов. Самым популярным из них является обычная листовая сталь. Ее можно использовать двумя способами. Первый заключается в том, что целиковый стальной лист изгибается, приобретая необходимую форму и размеры для печи. Второй вариант предполагает сначала подготовку металлического каркаса, к которому по отдельности прикрепляются вырезанные из стального листа детали соответствующих размеров. Такие печи сооружаются очень быстро, а если вы знакомы с особенностями работы с металлом, то вполне возможно будет смонтировать буржуйку и своими руками. Если же вы ни разу в своей жизни не сталкивались с данной ситуацией, то можно либо нанять профессионалов, либо приобрести уже готовую печь.
К минусам металлических печей следует отнести то, что при быстром нагревании они также быстро остывают.
Процесс сооружения малогабаритной печи
Малогабаритная печь занимает всего 0,4 м.кв. Она выкладывается из кирпича, поставленного на ребро или плашмя. Если вы знаете основные правила постройки печи, то для ее сооружения даже не потребуется схема или предварительные расчеты. Благодаря относительно небольшому весу мини-печи, для нее не понадобится фундамент, но для пола в таком случае должна быть использована толстая прочная доска, хорошо закрепленная на лагах.
Порядовка кладки
- Первый этап традиционно — выбор места и подготовка его для возведения печи. Для этого необходимо уложить на поверхность кусок полиэтиленовой пленки, рубероида, гидрозоли или пергамина размером 78 на 53 сантиметра. Поверх подстилки высыпаем сухой песок (толщина слоя 1 см) и выравниваем его.
На песок производится выкладка первого кирпичного ряда (используется 12 шт.кирпичей без крепления) строго горизонтально, что можно проверить уровнем. Поверх первого ряда тонко наносим раствор глины и устанавливаем дверцу поддувала. Предварительно оберните дверцу куском асбестового картона или замотайте шнуром. Закрепите ее при помощи проволоки.
- Укладываем второй ряд нашей печи.
- Третий ряд выкладываем из шамотного кирпича. На него устанавливаем решетку колосников, которая будет расположена строго над поддувалом.
- В четвертом ряду кирпичи укладываются ребром. А внутри дымохода монтируется подставка, на которую будет установлена внутренняя перегородка. При укладке задней стенки печки не используйте глину, а предусмотрите так называемые вышибные кирпичи (для этого они должны слегка выступать наружу).
- Следующий обязательный элемент любой печи — дверца топки. Перед установкой оберните ее шнуром из асбеста. Закрепляем дверцу при помощи проволоки, используем два кирпича для временной фиксации: один сзади, второй — на первый, а поверх них установим дверцу.
- Кирпичи в пятом ряду укладываем плашмя, повторяя контуры четвертого ряда.
- Кирпичи шестого ряда кладем на ребро, а затем натираем стены печи сырой тряпкой.
- Для седьмого ряда вновь кладем кирпичи плашмя. При этом, чтобы обеспечить связку этого и следующего рядов, начинать нужно с трехчетвертки. Затем поставьте на ребро два кирпича и приступайте к сооружению задней стенки.
- При кладке восьмого ряда имейте в виду, что именно он закроет топочную дверцу. Чтоб направить пламя из печки в середину конфорки варочной плитки, установите поверх топки кирпич немного скошенно. Для обеспечения герметичности соединения плиты и кирпичей, выложите немного намоченный шнур из асбеста.
- Приступаем к укладке девятого ряда, немного смещая его, чтоб дверца оставалась в открытом положении.
- Десятый ряд кирпичей дает начало формированию дымовой трубы, которая будет постепенно расширяться по направлению назад. Конструкция подобной малогабаритной печи не позволяет установить кирпичную насадную трубу, потому что она приведет к изменению центра тяжести всей постройки.
- В одиннадцатом ряду производим установку задвижки, которую предварительно уплотним шнуром из асбеста, обмазанным глиняным раствором. Это будет стык дымовой трубы с металлической. Если труба сдвинется в сторону, сделайте перекрытие из трех рядов кирпича.
- После этого произведите выемку вышибных кирпичей и прочистите дымоход от скопившихся отходов строительства.
- Побелите печь. Только не забудьте добавить в раствор для побелки немного молока и синьки. Это предотвратит возможное пожелтение печи в будущем.
- Окантовка низа печки плинтусом поможет избежать высыпания песка, который находится под кирпичами. Прибивайте плинтус ровно и вплотную, избегайте просветов. Это придаст мини-печи аккуратный внешний вид.
- На первый раз протопите печь щепками и бумагой во избежание трещин от резкого перепада температур. А чтобы хорошо ее просушить, оставьте открытыми дверцы на неделю-две.
Рекомендуем также прочитать: «Как сделать печь-ракету своими руками»
pechinfo.ru
Лучшие угловые печи-камины
Самыми компактными размерами и небольшим весом обладают угловые печи-камины. Среди предлагаемых в магазинах моделей можно найти стильные и эффективные устройства
Эксперты предлагают обратить внимание на следующие изделия.
ABX Admiral
Рейтинг: 4.9
Минимум полезного пространства в помещении занимает угловая печь-камин ABX Admiral. Чешский производитель сумел гармонично вписать в конструкцию изогнутое под прямым углом стекло и отсек для хранения дров. Топка прибора сделана из высокопрочной стали, для облицовки использован бразильский песчаник. Эта модель может оформляться с помощью гранита или талькохлорита. Все материалы отличаются экологичностью, прочностью и долговечностью. Из технических характеристик эксперты выделяют отапливаемый объем 140 куб. м, высокий КПД 79%. Модель побеждает в нашем рейтинге.
Российские пользователи особо отмечают европейский стиль и добротность печи. Она не вызывает опасений ни с точки зрения безопасности, ни с точки зрения экологичности. К недостаткам можно отнести только высокую цену.
- оригинальный дизайн;
- экологичность;
- пожаробезопасность;
- долговечность.
высокая цена.
МЕТА Амур
Рейтинг: 4.8
Не уступает победителю рейтинга в эстетичности российская печь МЕТА Амур. В трапециевидном фасаде гармонично сочетается стеклянная дверца и отсек для хранения дров. Производитель сделал корпус камина из листовой стали, выложив топку шамотной плиткой. Она долго выдерживает температурные перепады, при необходимости внутренняя отделка может быть отремонтирована. Эксперты по достоинству оценили длительность горения, одна загрузка объемом 3-4 кг позволяет получать тепло в течение 6-8 ч. От копоти стекло защищается с помощью чистого потока воздуха, который отсекает зону горения от дверцы. Модель занимает почетное второе место в рейтинге.
Домовладельцев устраивает цена печи, качество изготовления, длительность горения. Из минусов отмечается скромная производительность (90 куб. м).
- элегантный дизайн;
- длительность горения;
- система чистое стекло;
- приемлемая цена.
небольшая мощность.
Теплодар ОВ-120 угловой
Рейтинг: 4.7
Низкая цена и красивый внешний вид привлекают внимание отечественных домовладельцев к печи Теплодар ОВ-120 угловой. Этот факт подтверждается статистикой ЯМ, только за два месяца товаром интересовались 2393 человек
Печь рассчитана на обогрев помещения объемом 120 куб. м. При этом стальная конструкция весит всего 67 кг. Производитель оснастил прибор стеклянной дверцей, через которую можно наслаждаться видом натурального пламени. Под топкой расположен ящик для золы, еще ниже находится отсек для хранения дров. Эксперты отдали модели третье место в нашем рейтинге.
Пользователи довольны низкой ценой, простотой конструкции, компактностью и легкостью. Но из-за ограниченных функциональных возможностей модель не смогла подняться выше.
Газовые печи
Газовая печь годится не только для газифицированной дачи. Если дача используется только в теплое время года (скажем, там основа хозяйства – сад или пасека), то печь нужна только для приготовления пищи, и поиск твердого топлива в окрестностях или его доставка себя уже не оправдывают. Второй вариант, когда газовая печка оказывается лучше – посещение дачи зимой, но изредка. Скажем, отдых после лыжной прогулки или подледной рыбалки.

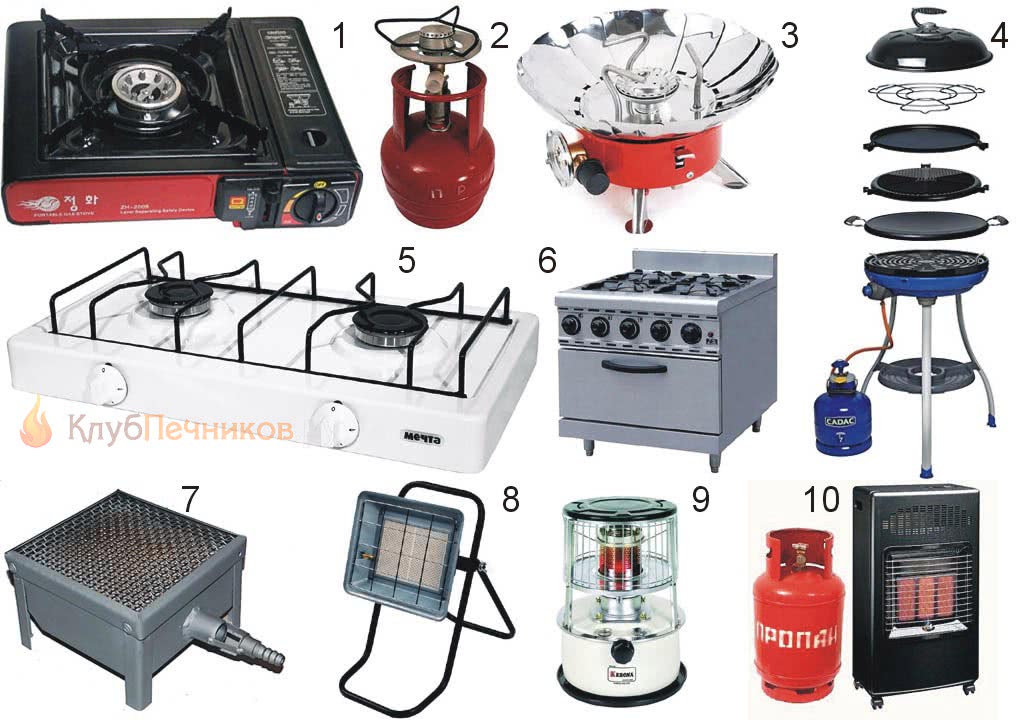

Газовые печи для дачи
Для готовки на одного человека в местах, совсем удаленных от благ цивилизации, оптимальным выбором будет печка-таганок, пп. 1-3 на рис. Поз. 1 – туристско-охотничий мини, его заправки хватает на один-два дня. Для более длительного использования (скажем, для кочующей пасеки) нужно брать таганок с баллоном увеличенной емкости (п. 2), его хватает на неделю-месяц. В последнее время в продаже появилось нововведение: таганок с отражательной горелкой, поз. 3. Отражатель теплового излучения на варочную посуду позволяет экономить 15-20% газа.
Для регулярных выездов на пикники неплохо обзавестись универсальным газовым грилем-барбекю, поз. 4. Такие, как правило, снабжаются фирменным баллоном достаточно большой емкости, поэтому от него можно запитать как обычную газовую компактную плитку (поз. 5), так и портативную, перевозимую в багажнике автомобиля, газовую плиту с духовкой, поз. 6.
Особая статья газовых отопительно-варочных приборов – печи и калориферы каталитического сжигания газа. Они довольно дороги, но чрезвычайно экономичны. Единственный их недостаток, который до сих пор мешает их повсеместному распространению – небольшие пределы регулировки мощности, поэтому кухонные модели (поз. 7) встречаются в обиходе редко, а обогреватели мгновенного действия, направленные и ненаправленные (пп. 8-10), приходится подбирать сообразно требуемым условиям обогрева.
Типы печей на дровах
Определившись с тем, на чём будет работать ваш отопительный прибор, следует решить, какими будут его основные параметры.
Современные дровяные печи принято подразделять по следующим показателям:
- Назначению:
- Отопительные, единственной их задачей является обогрев строения;
- Отопительно-варочные. Греют сразу несколько комнат и имеют специальные элементы конструкции (варочные панели), позволяющие готовить и разогревать пищу;
- Печи-котлы. В них встраивается водяной контур, что позволяет использовать их в контуре водяного отопления, либо для подготовки горячей воды. разновидностями подобных конструкций являются банные печи;
- Печь универсальная, укомплектованная отделением для сушки фруктов, коробкой водогрейной, духовым шкафом, летним дымоходом и местом подсоединения самовара.
- Материалу изготовления:
- Металлические, с тонкими и толстыми стенками;
- Чугунные;
- Кирпичные;
- месту установки:
- варианты классические, рассчитанные на установку возле стены;
- угловые;
- островные. Конструкция подобных печей позволяет ставить их в центре помещения;
- продолжительности горения. Этот показатель является одним из наиболее важных. По нему печи делятся на модели:
- кратковременного (до 3 часов) горения одной закладки дров;
- длительного (до 12 часов), что достигается за счёт системы регулировки подаваемого в топливник воздуха. Наиболее востребованными моделями являются линейки печей Бутакова и Булерьян.
Также читайте про колпаковую печь, и о том как ее сделать.
Расчет и изготовление фундамента
Даже под русскую печь маленьких размеров нужен прочный фундамент. Простого усиления пола будет недостаточно, надо сооружать конструкцию из небольших железобетонных блоков, камня или заливать армированную бетонную плиту. Она должна быть обособлена от фундамента дома. Для определения глубины опоры нужно провести оценку типа грунта, уровня его промерзания и высоты почвенных вод.
Мнение эксперта
Николай Давыдов
Печник с 15-летним стажем
Например, в Московской области, почва зимой промерзает примерно на 1,4 метра. Значит и фундамент под печь должен быть не меньшей глубины. Ширина и длина должна превышать размеры основания корпуса печи не менее, чем на 15 — 20 см.
Таким образом под малую русскую печь этой модели размеры фундамента будут следующие:
- ширина — 130 см;
- длина — 150 см;
- высота — 160 см.
Соответственно для сооружения монолитной плиты потребуется 3,0 м3 бетона. Его можно купить на заводе с БРУ или изготовить самостоятельно, закупив для этих целей:
- цемента М400 — 0,97 т;
- песка — 1,6 м³;
- щебня — 3,2 м³.
Сами работы ведут в следующей последовательности:
- копают котлован глубиной 1,75 — 1,8 м;
- уплотняют дно и отсыпают слой щебня в 15 см;
- устанавливают опалубку из необрезной доски с прокладкой гидроизоляционного материала по её внутренним поверхностям;
- монтируют армокаркас из двух рядов металлической сетки с размером ячейки 15х15 мм, которые соединяют между собой вертикальными отрезками арматуры;
- заливают бетонную смесь в опалубку с послойным уплотнением методом трамбования или штыкования для удаления воздушных пузырьков;
- выравнивают верхнюю плоскость конструкции.
Опалубку можно демонтировать примерно через неделю, а дальнейшие работы по гидроизоляции проводят по истечение 25 — 28 дней, когда бетон наберёт полную прочность.
