Причины мигания светодиодной ленты во время работы

Окисление контакта на коннекторах

Не все любят и умеют паять ленту, поэтому соединяют ее другим, более доступным способом – коннекторами.

Однако они имеют один существенный недостаток – окисление контактов. Чаще всего такое происходит в помещениях, где недавно покрасили, побелили стены или заливали стяжку.

То есть там, где наблюдался переизбыток влаги. Сила тока протекающего через коннектор, не редко превышает 10А:

для участка в 5м и мощностью 75Вт – 6,5А

для лент мощность 30Вт на метр – 12,5А

Если контакт окислен, то при большом токе он будет нагреваться и выгорать, пока не исчезнет полностью.

Такое же может произойти из-за недостаточного пятна соприкосновения контактных площадок, что не редко наблюдается в подобных соединителях.

Поэтому рекомендуется тщательно подходить к выбору коннекторов. Какие виды из них наиболее распространены и как выбрать лучший, можно ознакомиться в статье «3 вида коннекторов для соединения светодиодной ленты».

Вышеуказанные дефекты относятся в первую очередь к низковольтным лентам 12-24В. А есть еще ленты 220 вольт.

В них подключение светодиодов выполняется последовательно на более протяженных участках. Например, в 1 метре у вас будет 60 диодов.

И стоит одному из них выйти из строя или заморгать, это сразу же отразится на всех остальных, по всей длине.

В подсветке 12В вы от этого более-менее избавлены. Они состоят из коротких модулей по 3-6 диодов. Мерцание или затухание одного из них, приведет к такому же эффекту только на этом коротком модуле.

Выявляется это легко и устраняется либо перепайкой неисправного диода, либо заменой одного модуля или кластера.

Иногда мигание ленты начинается только спустя час или два после ее запуска и подачи питания. Это тоже может быть связано с неисправностью одного диода.

Он со временем нагревается и разрывает контакт. Лента тухнет, остывает, светодиод вновь запускается, свечение возобновляется. И так далее по новому кругу.

Если подсветка спустя продолжительный период времени вообще не запускается или включается “через раз”, не спешите ругать китайских товарищей. Возможно это происходит из-за банальной причины – сели батарейки в пульте дистанционного управления.

Поэтому такую вещь нужно проверять в первую очередь. Чаще всего пульты идут для управления контроллерами RGB.

И если разноцветная лента вдруг начнет сама собой переключаться и менять цвета, проверяйте не пульт, а сам контроллер.

Исправный пульт, не должен производить никаких самостоятельных переключений. Чтобы удостовериться, что он здесь не причем, просто извлеките батарейки.

Еще один способ выявить неисправный контроллер на RGB подсветке, это исключить его из схемы и подавать на ленту по отдельности питание на каждый цвет.

Если по отдельности все цвета работают исправно, а вместе ничего не горит, или моргнет один раз и сразу тухнет, то причина в повреждении RGB контроллера. Меняйте именно его.

Когда разобрались с основными причинами, стоит понять, как же их лучше выявить и диагностировать. Что для этого понадобится и с чего начинать?

Всю светодиодную подсветку можно разбить на отдельные функциональные части:

первым идет блок питания

далее, блок управления RGB цветами (контроллер)

усилители RGB, если таковые есть

сама светодиодная лента

коннекторы или соединители

Основной прибор необходимый для диагностики – мультиметр для замеров постоянного и переменного напряжения.

Перво-наперво замеряете переменное напряжение, которое поступает на блок питания. Вдруг там и нет необходимых 220В («+» «-» 10%).

Далее проверяете выход. Здесь уже должно быть 12В или 24В («+»/»-» 10%), смотря какой источник вы используете. Если выходное напряжение ниже или выше, не забывайте, что его можно немного подрегулировать при помощи резистора.

Находите разъем ADJ и подкручиваете винт отверткой. Когда с этим все в норме, идете по цепочке дальше.

Проверяете, поступает ли питание на вход RGB контроллера или диммера. Оно должно быть таким же, как на выходе блока питания.

Постепенно доходите до самой ленты. Подносите измерительные щупы к контактным площадкам и делаете замер. На них может быть напряжение от 7 до 12 вольт. Если тускло светится какой-то один участок, а не вся лента, то измерения нужно проводить именно на нем.

При ненормальном снижении напряжения или его полном отсутствии, как раз таки и выявляется неисправный участок или элемент подсветки, отвечающий за работоспособность ленты.

В случае, когда все замеры показали, что напряжение на контактах в норме или в его пределах, нужно переходить к поиску неисправных светодиодов.

Контроллер и пульт

Если подсветка спустя продолжительный период времени вообще не запускается или включается “через раз”, не спешите ругать китайских товарищей. Возможно это происходит из-за банальной причины – сели батарейки в пульте дистанционного управления.

Поэтому такую вещь нужно проверять в первую очередь. Чаще всего пульты идут для управления контроллерами RGB.

И если разноцветная лента вдруг начнет сама собой переключаться и менять цвета, проверяйте не пульт, а сам контроллер.

Исправный пульт, не должен производить никаких самостоятельных переключений. Чтобы удостовериться, что он здесь не причем, просто извлеките батарейки.

Еще один способ выявить неисправный контроллер на RGB подсветке, это исключить его из схемы и подавать на ленту по отдельности питание на каждый цвет.

Если по отдельности все цвета работают исправно, а вместе ничего не горит, или моргнет один раз и сразу тухнет, то причина в повреждении RGB контроллера. Меняйте именно его.

Блок питания

Самый важный элемент системы освещения со светодиодной полосой – блок питания (драйвер). В его состав включен конденсатор, накапливающий напряжение. При достижении максимума объема лампочки начинают моргать во включенном и в выключенном состоянии.

Другая важная деталь драйвера – выпрямительный мостик. Если он вышел из строя, на осветительный прибор подается переменный ток, вызывающий повышенное мерцание. В качественном драйвере предусмотрена норма проседания напряжения более 20%. Если этот показатель меньше, при снижении силы тока в сети LED-лента начинает моргать, но не при включении, а после того, как прогреются все детали микросхемы.

Светодиодная полоса может питаться от 12-и или 24-х В. Соответствие можно проверить мультиметром.

Некачественная пайка

Хаотическое моргание всегда свидетельствует о плохом контакте на болтиках или пайке. Чаще всего эта неисправность возникает, если при пайке использована кислота в сочетании с флюсом. Они остается на контактах и разъедают медь, если тщательно не смыты. Осветительный прибор начинает моргать.

Окисление контакта на коннекторах

Если для соединения отрезков ленты используются коннекторы, их контакты окисляются в помещениях с сырыми стенами. Под воздействием окислов соединения перегреваются и перегорают. Чаще всего подобное случается в новостройках, поэтому в новой квартире при монтаже системы лучше использовать пайку.

Неисправный светодиод

Полосы с блоком питания состоят из модулей, в каждом из них 3 диода. Если выгорел один светодиод, моргают три. В лентах, питающихся от сети, диоды в модулях соединены последовательно. В каждом модуле 60 лампочек. Если вышла из строя одна, моргает весь модуль длиной 1 метр.

Контроллер и пульт

Предназначение контроллера – менять интенсивность свечения одного цвета. В состав контроллера входит основной блок и пульт. Он монтируется между драйвером и LED-лентой. При большом метраже устанавливаются дополнительные блоки между лентами.

Встречаются механические мини-модели, управляемые кнопками на корпусе. Самая частая причина выхода из строя контроллера – повышенная влажность. Покупать следует модели с повышенным уровнем защиты.

Если светодиодная лента мерцает, первым проверяется пульт. Его функциональность снижается, если села батарейка. Другая распространенная причина – залипание кнопок, приводящее к замыканию контактов.

Другие вероятные проблемы

LED-лента может моргать и по другим причинам:

• неправильный монтаж полосы (без защиты или отвода избытков тепла);
• нарушение схемы подключения;
• выработка ресурса.

Если LED-лента просто приклеена, при большой длине мощность большая. Отсутствие металлического монтажного канала способствует нарушению контактов из-за перегрева. Со временем во время работы лампочки начинают моргать.

Самая распространенная ошибка при самостоятельном монтаже – перепутывание фазы и ноля. Причина путаницы — отсутствие маркировки на выключателе. Если к нему подведен ноль, светодиодная лента моргает как при включенном, так при выключенном свете.

Под конец срока службы в рабочем состоянии из-за деградации кристаллов кроме мерцания наблюдается изменение света и интенсивность свечения, после включения лампочки моргают. Мигание в выключенном состоянии может вызвать так же выключатель с подсветкой.

Распространенные причины мигания

Причин, вызывающих неприятное для глаз мигание светодиодной ленты, не так уж и много. Данное утверждение основано на анализе отзывов потребителей, которые спустя несколько лет столкнулись с подобной проблемой.

Чаще всего виновником мигания является блок питания (БП) или RGB-контроллер. Для светодиодной ленты – это источник постоянного напряжения 12В. Гораздо реже используют БП на 24В (для лент с соответствующим питанием), но суть проблемы это не меняет. Мигание светодиодов по всей длине на начальном этапе эксплуатации может быть вызвано нехваткой мощности блока питания. Теоретически запаса мощности в 10-20% должно хватать для стабильной работы всей системы освещения. Но на самом деле заявленные технические характеристики, как светодиодной ленты, так и питающей аппаратуры не всегда подтверждаются фактическими измерениями. В результате светодиодная лента потребляет больше положенного (чтобы светила ярче), а источник питания выдаёт меньше положенного (чтобы сэкономить на деталях). Такой маркетинговый ход часто практикуется китайскими производителями. В связи с чем не рекомендуем покупать дешёвую светодиодную продукцию.

Недорогие китайские блоки питания и RGB-контроллеры могут вызвать мигание или надоедливое мерцание светодиодов, проработав стабильно всего 1-2 года. Это объясняется установкой в них деталей и радиоэлементов низкого качества, не способных длительно работать даже на номинальных токах и напряжениях. К примеру, превышение нагрузки и перепады сетевого напряжения в разы снижают рабочий ресурс фильтрующих конденсаторов.

Второе место по частоте сбоев в работе декоративной светодиодной подсветки занимает низкое качество сборки и пайки. Это касается коннекторов и соединительных проводов, припаянных к ленте. Толщина медной контактной площадки составляет десятые доли мм, а значит, может быть повреждена при нарушении условий пайки или во время эксплуатации. Причиной моргания светодиодов может стать плохой контакт, образовавшийся на месте пайки из-за:

• применения кислотосодержащего флюса, который со временем разъедает медную дорожку;
• перегрева контактной площадки паяльником мощностью более 60 Вт, что приводит к отслаиванию печатных проводников;
• применения тугоплавкого сплава олова, который не обеспечивает должное сцепление с медной площадкой на химическом уровне;
• микротрещин, которые могут появиться в ходе монтажа светодиодной ленты на поверхность.

Используя для сборки светодиодного освещения коннекторы, следует особое внимание уделять местам контакта двух проводников. Токопроводящая часть коннектора изготовлена из обычной стали и во влажной среде со временем подвергается коррозии. О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь

О том, как правильно соединить несколько светодиодных отрезков между собой, можно узнать здесь.

Надёжный электрический контакт в местах соединения светодиодных лент между собой и с питающими проводами имеет принципиальное значение. Дело в том, что через 5-метровые участки лент со светодиодами SMD 5730, SMD 5050 и SMD 3014 двойной плотности монтажа протекает ток более 10А, который вынужден преодолевать барьер на каждом соединении. Плохой контакт приведёт к перегреву и кратковременным просадкам напряжения, то есть к мерцанию. Проверьте и, при необходимости, пропаяйте, обожмите все имеющиеся контактные соединения и вопрос «Почему моргает светодиодная лента?» решится сам собой.

Следующее распространённое явление – мерцание отдельных участков светодиодной ленты. Данное явление вызвано подгоранием сегментов, состоящих из трёх последовательно включённых светодиодов. Причина такого мерцания с последующим падением яркости – завышенный ток потребления или несоблюдение температурного режима во время эксплуатации.

Моргание светодиодов в ленте или линейке с питанием от 220В вызвано их схемотехническими особенностями. В таких моделях группа светодиодов состоит не из трёх, а из 60-ти штук, соединённых последовательно. В результате плохой контакт электрода (анода или катода) в одном из светодиодов приведёт к мерцанию всей группы.

Как найти неисправный светодиод

Часто светодиоды входят из строя в лампах, линейках, гирляндах, прожекторах фарах. В большинстве случаев они включены последовательно по несколько штук. Если перегорел один, перестают работать и другие в этой цепочке. Перечислю способы поиска:

1. визуальный, подгоревший светодиод отличается от других черной точкой в середине и имеет другие признаки, типа почернения;
2. прозвонить тестером как обычный диод, и сравнить сопротивление с соседними;
3. можно по очереди коротить диоды, при замыкании неисправного вспыхнут остальные;
4. чтобы выявить моргание, сделайте небольшой регулируемый драйвер, чтобы включить каждый диод в номинальном режиме по отдельности.

Этапы проверки

Схема соединения

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Что делать, если светильник не работает совсем?

Если люстра с пультом управления не включается совсем, то ваши действия должны принять следующий порядок:

1. Проверьте, есть ли напряжение в сети (воспользуйтесь );
2. Если оно есть, то проверьте, функционируют ли лампы;
3. Проверьте, целы ли предохранители. Если они неисправны, замените новыми;
4. Проверьте, нет ли короткого замыкания, все ли провода целы. Если нет, то исключите замыкание и соедините провода между собой, замотав изолентой оголенные и скрученные между собой концы.

Если все перечисленное выше исправно, то проверьте контроллер люстры с помощью мультиметра. Поменять его – довольно дорого, но это дешевле, чем поменять люстру целиком. Если покупка нового контроллера для вас неприемлема, подключите люстру с помощью выключателя.

Возможные причины

Нет универсального ответа на вопрос «почему может начать мигать светодиодная лента?» . Это связано с тем, что причины, приводящие к этому, могут быть различными. К морганию светодиодной ленты могут привести следующие ситуации:

Выключатель с подсветкой

применение выключателей, имеющих в своей конструкции дополнительную опцию – подсветку. Эта причина встречается наиболее часто. Моргание в данной ситуации вызывается за счет взаимодействия светодиода выключателя с драйвером осветительного прибора;

• работа системы по созданию рассеянного ровного света, которая функционирует благодаря переменному напряжению. Через предохранитель напряжение поступает на диодный мостик. С него уже выходит постоянное напряжение. Поэтому и получается ровное свечение;
• нарушение правил монтажа и подключения светодиодной ленты. Нарушение правил схемы подключения;
• нарушения в тепловом режиме. Например, такая ситуация может возникнуть, если изделие было установлено на доску без вентиляции;
• установка открытой ленты. Это означает, что светодиоды не имеют необходимой механической защиты;

• несоблюдение правил или нарушения при подключении проводов к осветительному прибору. Такая ситуация очень часто возникает в зданиях со старой проводкой;
• перепутывание фазы. В норме выключатель обязан прерывать фазный провод. Но если его перепутать (отсутствует маркировка), то выключатель будет разрываться уже нулевым проводом. В результате светодиод моргает;
• выработка ресурсов. Эта причина зачастую сопровождает мигание при выключенном свете, но также может возникать и в рабочем состоянии. В последнем случае наблюдается не только моргание, но и измените характеристик света (силы свечения, цвета и т.д.).

Все эти причины могут появиться в процессе эксплуатации ленты, приводя к таким нежелательным визуальным эффектам. Некоторые из вышеперечисленных причин в дальнейшем могут привести к полной неисправности. Такая ситуация возможна при нарушении правил монтажа и схемы подключения светодиодов к электросети.

Блок питания

Если такие дефекты возникают не сразу после подключения, а через несколько минут или секунд, возможно неправильно подобран блок питания. Ему элементарно не хватает мощности и начинается падение напряжения.

По правилам, при выборе источника питания необходимо покупать его с запасом мощности минимум в 30%.

Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы. Почему такое случается?

Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!

При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.

Совет здесь один – покупать фирменные проверенные источники питания, либо выбирать китайские с двойным запасом.

Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.

Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.

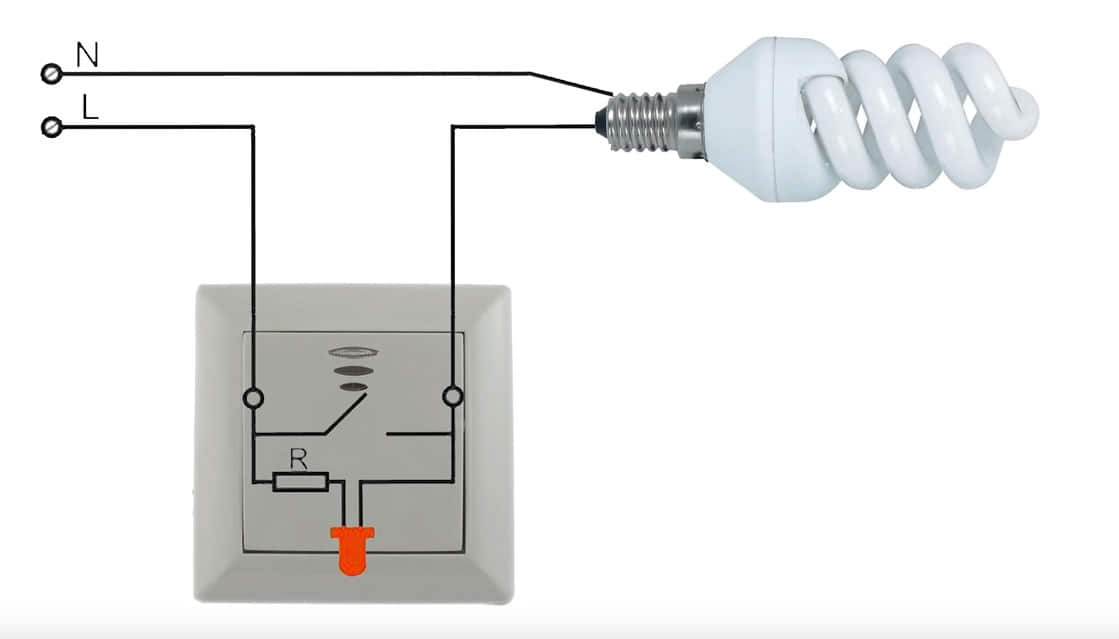

Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.

Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.

Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.

Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.

Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.

Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.

И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.

Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

1. Мультиметр.
2. Индикаторная отвертка (220V).
3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
4. Паяльник, олово, флюс пассивный.
5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

1. Обрыв дорожки.
2. Перегорел предохранитель.
3. Пробило диодный мост.
4. Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

• Постоянным.
• Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.
