Инфракрасный теплый пол под плитку: особенности использования и монтаж

Какую пленку выберем?

На отечественном рынке представлено уже достаточное количество инфракрасных пленок для инсталляции в пироги напольных покрытий от различных производителей. Наиболее популярной продукцией, по версии рейтинга лучших товаров «Марка Качества» являются изделия от брендов:

  • Caleo;
  • Hi-Heat;
  • Национальный Комфорт;
  • Heat Plus.

При этом, сравнивая с иными способами обустройства электрических ТП, можно выделить общие сильные и слабые стороны для всей рассматриваемой продукции. Пленочный теплый пол обладает следующими преимуществами:

небольшой толщиной (в зависимости от модели — 0,2-0,6 мм), которая позволяет устанавливать его практически под любое напольное покрытие. Не снижается высота помещения, отсутствует необходимость устройства порогов;
равномерным разогревом всей поверхности пола, что позитивно сказывается на целостности материала основы и облицовки, так как не происходит температурных деформаций между её граничными участками

Это особенно важно для штучных напольных покрытий типа паркета;
ускоренным, но экономичным прогревом помещений.

Инфракрасная плёнка для тёплого пола имеет также и недостатки, к которым относятся:

  • её достаточно высокая стоимость по сравнению с другими системами электрических ТП. В большей степени это относится к многослойным, экранированным и прочим продвинутым моделям;
  • сложность процесса монтажа;
  • необходимость рассчитывать схему расположения термоэлементов с учетом размещения мебели в помещении. То есть в дальнейшем осуществить перестановку больших предметов меблировки будет довольно проблематично. Это требование касается всех распространенных систем встраиваемого электроподогрева, однако для инфракрасных является особенно актуальным.

5 Критерии выбора теплого пола

Не все готовые комплекты таких систем идентичны, поэтому при выборе продукции нужно обязательно учитывать различные критерии:

Также важно знать, что существует несколько типов инфракрасной карбоновой пленки, характеристики которых значительно отличаются:

  1. 1. Полосатая ИК-пленка. Иначе называется пленкой «стандарт». Имеет невысокую стоимость, выпускается в разных размерах. Чаще всего полосатые пленки используют для укладки под ковролин, ламинат, линолеум.
  2. 2. Сплошная ИК-пленка. Иначе называется пленкой «премиум». Особенности такого вида в том, что здесь карбоновая паста нанесена всплошную. Также премиум пленки имеют дополнительные защитные слои из уретана, которые необходимы для повышения их прочности и долговечности. Правда, за счет этих особенностей сплошные ИК-пленки недешевые.
  3. 3. Саморегулируемая ИК-пленка. Такой вид является модификацией полосатой пленки. Лучше выбирать этот вариант тем, что точно не уверен, где именно будет расположена крупногабаритная мебель. Особенности такой пленки в том, что она может снижать температуру в местах перегрева.

Инфракрасная пленка может быть полосатой, сплошной и саморегулируемой, и наиболее качественной из них считается сплошная

Что выбрать из этих трех вариантов? Если вы планируете поверх теплого пола класть плитку, лучше положить сплошную ИК-пленку. Вообще, именно такой выбор стоит делать в случаях, когда вы хотите надолго забыть о ремонте: срок эксплуатации премиум-пленок – более 50 лет.

Если вы не готовы сильно тратиться, лучше приобрести саморегулируемую ИК-пленку. Их цена ниже, чем премиум варианта, но качество также на высоком уровне.

Естественно, если средств на приобретение теплого пола выделено немного, остается лишь полосатая ИК-пленка. Качество ее чуть хуже, однако она также будет долго служить при правильных укладке и эксплуатации, произведенных по инструкции. Специалисты рекомендуют выбирать недорогие варианты в случаях, если напольным покрытием будет не ковролин, а, например, ламинат или линолеум. Также их можно приобрести, если система теплого пола монтируется на стену или потолок.

Чертеж и схема укладки

Начальным этапом устройства теплого пола является разработка схемы укладки и составление чертежа. Тщательно продумывается план монтажа инфракрасной пленки, подключение к блоку управления, соединение с источником питания. Базовые моменты, которые нужно учесть при планировании теплого пола:

  1. Пленочные обогреватели лучше укладывать вдоль длинной стены комнаты. При такой ориентации пленки уменьшается число контактных соединений.
  2. Рекомендуемая длина полосы — не более 8 метров.
  3. Пленка укладывается с отступом 25-30 см от стен и приборов отопления.
  4. Для того чтобы избежать перегрева мебели, деформации ламината, перерасхода электроэнергии и снижения срока службы нагревательных элементов, система не монтируется под мебелью.
  5. Разрезать пленку можно только по графическим отметкам.
  6. Нельзя стелить полосы внахлест. Между ними должны быть пропуски примерно 5 см.
  7. Покрытие ИК матами до 60 — 70% площади пола считается оптимальным.
  8. Место установки блока питания выбирается с учетом удобной подводки кабеля питания и проводов от пленочных матов.
  9. Провода можно уложить в гофрированную трубу, проделав в стене штроб, а можно убрать в кабель канал.

На графическом эскизе обязательно изображается схема подключения проводов. Возможны два варианта соединений. В первом случае и фазовый и нулевой кабели подключаются с одной стороны пленочных элементов. Но иногда, чтобы исключить возможные пересечения «фазы» и «нуля», их подключат с противоположных сторон пленки.

Схема монтажа инфракрасной пленки

Вообще при монтаже требуется особое внимание, чтобы случайно не перепутать соединения проводов и допустить короткого замыкания. Термодатчик монтируется посередине ИК-пленки

Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см. С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов

Термодатчик монтируется посередине ИК-пленки. Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см. С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов.

Область применения

Принцип работы системы основан на инфракрасном излучении. Нагревательные элементы представляют собой пленку, по обе стороны которой идут медные контакты, соединенные между собой графитовым напылением. При протекании тока графит излучает тепло и греет напольное покрытие. Прежде чем разбираться в том, как подключить инфракрасный пленочный теплый пол, расскажем в каких случаях его использование действительно оправдано:

  • Отопление маленьких построек. Из-за запрета монтажа газовых котлов в отдельностоящих подсобных или хозяйственных помещениях приходится прокладывать к ним теплосеть от основного здания. Нагревательная пленка становится бюджетным и практичным решением проблемы.
  • Доступна дешевая электроэнергия. Например, при дифференцированных тарифах на электричество или использовании альтернативной энергетики: солнечных батарей, ветряных генераторов или мини-ГЭС.
  • Для дополнительного отопления. Когда необходимо обогреть определенные участки полового покрытия: плитку в ванной, прихожую, утепленную лоджию. Или повысить температуру в комнате, если в период сильных заморозков тепловые сети не справляются с обогревом жилья.
  • При отсутствии центрального теплоснабжения. Постройка печи или монтаж котла с отопительной системой обходятся на порядок дороже, чем применение электронагревателя.

Выбирая тип системы отопления, пользователю надо отталкиваться от финансовых вложений и удобства эксплуатации. При этом учитывать эксплуатационные затраты, стоимость приобретения и монтажа оборудования.

<figu src=»https://www.ivd.ru/images/cache/2019/1/12/heighten_670_q90_439071_060463b66b.jpeg»>Фото: Instagram o_remonte_ufaФото: Instagram art__objects</span>

Сборка электрической цепи

Соединяем детали в соответствии со схемой подключения пленочного теплого пола.


Инфракрасные пленочные нагреватели всегда соединяют параллельно друг другу. Если один из элементов выходит из строя, остальные продолжают функционировать. При этом обязательно нужно учитывать рекомендации производителей терморегуляторов.

—> </figure></div>

В настоящий момент многие люди ищут нетрадиционные системы отопления, для установки как в частном доме, так и квартире. Существует множество вариантов отопления, которые сокращают потребление электричества, при этом эффективно отапливают помещение. С целью экономии семейного бюджета и получения качественного тепла в доме, оптимальным решением становится подключение инфракрасного теплого пола, который воплощает все требования и пожелания владельца жилья.

Существует несколько этапов монтажа теплого электрического пола, однако наиболее трудоемким считается подключение системы к централизованному электропитанию. Процедура укладки и подключения инфракрасных полов не является слишком сложной и ее можно выполнить без привлечения специалистов. Если подключение инфракрасного теплого пола выполнено не правильно, то вскоре оборудование может выйти из строя или давать сбой в работе.

В конструкции теплых полов предусмотрено использование термостата, который поддерживает определенную температуру нагрева помещения. Термостат применяется в конструкции теплых полов для включения и отключения питания в зависимости от показаний датчика тепла установленного непосредственно на ИК пленке. Этот материал расскажет особенности подключения электрического инфракрасного пола.

Укладываем теплый пленочный пол

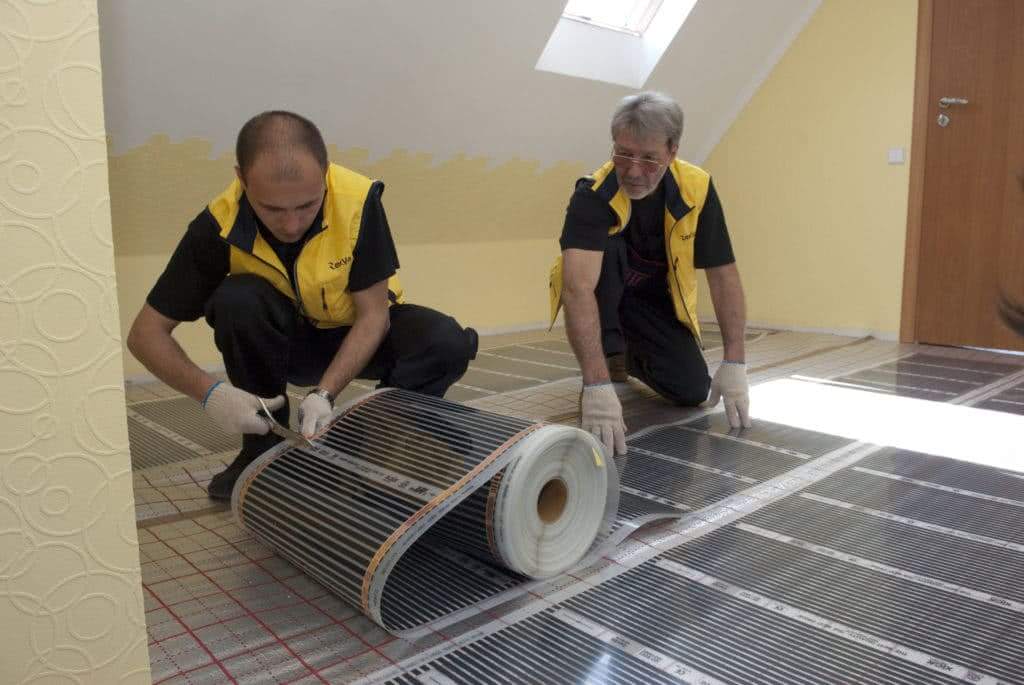

Начинаем укладывать теплый пленочный пол

Из рулона теплого пленочного пола нарезаем отрезки для формирования поверхности теплого пленочного пола. Учтите, что полосы теплого пола не должны соприкасаться или перекрещиваться.

Теплый пленочный пол может разрезаться обычными ножницами. При этом разрезать пленку можно не только в месте, обозначенном производителем, но и в любом другом.

Разрезаем листы теплого пола и укладываем их

При разрезании необходимо попасть в промежуток между нагревательными полосами.

Концы отрезанных полос изолируются при помощи обыкновенного липкого скотча. Если разрез проходит по линии, обозначенной производителем, то изолировать будет необходимо только коллекторные пластины.

Изолирование пластин теплого пола

Если вы разрезали нагревательный элемент между полос, то вам необходимо провести изоляцию всего края пленки по всей ширине.

Раскладываем подготовленные полосы по всей поверхности помещения

Подготовленные полосы раскладываются по всей поверхности перекрытия помещения. При раскладке пленки необходимо следовать заранее намеченному плану, а затем разметить места, где будут прорублены штробы под электрическую проводку.

Делаем разметку под установку теплового датчика

После этого сверните фольгу и обозначьте на полу место расположения канала под укладку температурного датчика.

Ширина штробы под датчик должно составлять около двух сантиметров.

Ширина штробы под датчик

Также канал под проводку можно прорезать при помощи электрического перфоратора.

Прорезаем канал под проводку

Вот так будут выглядеть посадочные места под проводку теплого пленочного пола.

Места под проводку теплого пленочного пола

В канал, прорубленный для температурного датчика размещается проводка. Для безопасности ее необходимо разместить в гофротрубке.

Размещаем проводку в гофротрубку

Проведите дополнительную уборку поверхности помещения. Для этого можно использовать промышленный пылесос.

Делаем уборку поверхности помещения

После уборки помещения необходимо разложить на его поверхности слой тепловой изоляции.

Укладываем тепловую изоляцию на пол

Затем полоса за полосой укладываются нагревательные элементы, предварительно подготовленная и изолированная..

Укладка нагревательных элементов

Укладка проводится согласно ранее созданному чертежу.

Продолжаем укладку нагревательных матов

Соединительные кабели в местах соединений обжимаются в контакты.

Обжимаем соединительные кабели

Вот таким образом выглядят подготовленные контакты.

Вот таким образом выглядят подготовленные контакты.

А вот так выглядят два соединительных кабеля, зафиксированные в одном контакте.

Уложенные полосы нагревательных элементов соединяются при помощи соединительных кабелей.

Соединяем контакты и полосы нагревательных элементов

Контакты на полосах и кабелях обжимаются с использованием специального инструмента.

Обжимаются контакты с помощью специального инструмента

Таким образом выглядят соединенные кабелем нагревательные элементы.

Соединительные нагревательные элементы — фото

После соединения нагревательных элементов необходимо провести изолирование открытых контактов.

Изолируем открытые контакты

Вот так выглядят соединенные полосы пленочного теплого пола с изолированными контактами.

Подключенные полосы теплого пола к изолированным контактам

После соединения всей цепи замерьте сопротивление образовавшейся конструкции.

Замеряем сопротивление

Поверх уложенного теплого пленочного пола укладывается защитный слой.

Укладываем защитный слой поверх теплого пленочного пола

В качестве защиты можно использовать плотные полиэтилен. Он предохранит ваш теплый пол от водяных протечек.

Один слой полиэтилена должен заходить на другой примерно на двадцать сантиметров.

Монтируем финишное покрытие.

На уложенный теплый пленочный пол вы можете монтировать любое напольное финишное покрытие. В данном случае на теплый пленочный пол производится укладка ламината.

План укладки и записанное значение сопротивления конструкции отмечается на обратной стороне гарантийного талона теплого пленочного пола.

Укладка ламината на теплый пленочный пол

Монтажные работы

Непосредственно монтаж состоит из таких этапов:

  1. Подготовка поверхности пола, очистка от мусора.
  2. Укладка теплоизолятора.
  3. Прокладка кабеля для термодатчика и для питания системы.
  4. Монтаж и подсоединение инфракрасной пленки.
  5. Устройство декоративного покрытия.

Далее рассмотрим монтаж инфракрасного теплого пола непосредственно под декоративное покрытие без использования цементно-песчаной стяжки. Так как не все углеродные пленки рассчитаны на монтаж в массив пола.

Установка терморегулятора

Перед началом работы бетонный пол необходимо очистить от мусора и тщательно подмести. При наличии непрочных участков их необходимо разбить и выровнять клеем для плитки или цементно-песчаным раствором.

Далее размечают место под установку терморегулятора. Его необходимо монтировать на стене в отдалении от источников тепла на высоте 1,2-1,5 м. На выделенном месте с использованием специальной коронки высверливается отверстие под габариты терморегулятора. От него устраивается штраба до пола, в которую будут монтироваться кабель для датчика и питающий провод.

В подготовленное место подводится электрический кабель от щита.

Место под регулятор температуры.

Монтаж теплоизолятора

На очищенный пол стелется рулонный термоизолятор. Вспененный полиэтилен необходимо укладывать полосами отражающей стороной вверх. Полосы подкладки между собой склеиваются специальным алюминиевым скотчем.

К полу термоизолятор можно приклеить двухсторонним скотчем. Это делается для того, чтобы избежать его движения во время работы. После того как подложка устроена, приступают к монтажу непосредственно инфракрасной пленки.

Монтаж и подключение нагревательной пленки

По заранее размеченному плану нарезается пленка таким образом, чтобы не нарушать токопроводящие полосы. Куски плёнки раскладываются на подготовленный теплоизолятор в строго определенной последовательности, которая изначально рассчитана на плане. Пленку теплоизолятора приклеивают двусторонним скотчем с нижней стороны.

На расстоянии около метра от стены размечают место для установки термодатчика. Его устанавливаем между двумя полосами нагревательной пленки. Место выбирается так, чтобы хватило кабеля до терморегулятора. Термодатчик жестко приклеивается к теплоизолятору скотчем.

Далее, от терморегулятора прокладывается электрокабель. Он подключается к одному из концов нагревательной пленки с использованием специальных посеребренных контактов. Контакты необходимо закрепить в пленке таким образом, чтобы они плотно касались токопроводящих жил.

Подключение контактов.

Такими же контактами и кусочками электропровода соединяются отдельные полосы инфракрасной пленки между собой. Место установки токопроводящих контактов защищается специальными самоклеящимися накладками, которые не проводят ток.

Укладка декоративного покрытия

Перед установкой декоративного покрытия, необходимо провести тестовый пуск. Для этого кратковременно подается питание на всю систему. После чего можно приступать к монтажу декоративного покрытия.

Независимо от того, что будет использоваться – ламинат, ковролин, линолеум, инфракрасную пленку необходимо защитить специальным покрытием. Для этого чаще всего применяют ПВХ пленку, которая равномерно расстилается по всему пространству.

При использовании ламината его можно монтировать непосредственно на ПВХ пленку с соблюдением техники безопасности. Если планируется использовать мягкое покрытие типа линолеума или ковролина, то сверху по ПВХ пленке нужно устроить жесткий настил из ДСП или OSB плит. Это необходимо для защиты инфракрасной пленки от продавливания и воздействия чрезмерной нагрузки.

Состав «пирога» инфракрасного теплого пола.

Недостатки

Даже несмотря на все плюсы, плёночные полы, размещённые под кафелем, имеют и минусы:

  • обогрев рекомендован в помещениях с небольшой площадью, при установке их в комнатах внушительного размера, затраты заметно возрастут;
  • так как пол не стелется под тяжёлыми предметами и сантехникой, то переставить мебель в квартире не получится;
  • использование клея или бетонной стяжки, чтобы закрепить плитку, существенно снизит эксплуатационный срок;
  • поломка может привести к короткому замыканию;
  • допустимо стелить плёнку лишь на идеально гладкое основание;
  • возможно механическое повреждение плёнки — так как кафель имеет существенный вес;
  • адгезия ИК пола делает монтаж сложнее.

Однако это снизит нагревательную способность конструкции.

Схемы подключения пленочного теплого пола к сети

Обычно пленочное покрытие используют для укладки под ламинат, паркетную доску и линолеум. Постелить его на поверхности совсем несложно, нужно всего лишь разместить листы стык встык. Единственное, что может вызвать сложности – подсоединение системы к электросети 220 Вольт. Чтобы у Вас не возникло вопросов при монтажных работах, советуем просмотреть 2 простых схемы подключения инфракрасного теплого пола через терморегулятор.

Сразу же обращаем Ваше внимание на то, что производить подключение без терморегулятора неразумно. Данное устройство делает систему подогрева автоматической и к тому же позволяет сэкономить до 40% электроэнергии, а это довольно высокий показатель при расчете потребления электричества теплым полом

Итак, типовая схема подключения инфракрасной пленки через терморегулятор выглядит следующим образом:

Как Вы видите, все довольно просто – вводные фаза и ноль подсоединяются к соответствующим клеммным колодкам на регуляторе температуры. Из остальных четырех разъемов выходят жилы на термодатчик и непосредственно инфракрасные обогреватели. Небольшой недостаток такой схемы заключается в том, что провода будут пересекаться между собой и путаться. Чтобы такого не произошло, рекомендуем использовать альтернативную схему подключения инфракрасного теплого пола своими руками:

В этом случае соединение проводов не такое запутанное. Все фазные проводники заводятся сверху, а нули – снизу. На работоспособность системы это никак не повлияет, но в то же время такой вариант электромонтажа обезопасит электрика-новичка от перепутывания фазы и нуля

Очень важное требование – будьте внимательными и соединяйте только одноименные разъемы, как показано на схеме

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что предоставленные электрические схемы подключения пленочного теплого пола через терморегулятор были для Вас понятными и полезными. Рекомендуем также ознакомиться с технологией укладки материала на видео примере, предоставленном ниже.

Монтаж пленочного теплого пола своими руками

Укладка плёночного тёплого пола

Когда принято решение о необходимости монтажа системы подогрева пола, и выбор пал на термопленку, то появляется несколько вопросов требующих решения до начала выполнения работ, это:

  1. Как это сделать?
  2. Как это подключить?

Наиболее простой, но более затратный способ – это обратиться в специализированную организацию, специалисты которой подберут требуемую системы и выполнят ее монтаж.

Если же пользователь хочет выполнить монтаж самостоятельно, то работы выполняются в следующей последовательности:

  • Осуществляется выбор типа пленки – в соответствии с критериями выбора, местом расположения системы подогрева и ее предназначением (основной или дополнительный источник отопления).
  • Выполняется подготовка основания.

Основание, на которое будет укладываться система обогрева, должно быть ровным, без бугров и ям. Допустимый размер неровностей – 2,0 – 2,5 мм.

Если основание бетонное, то выполняется его шлифование, если деревянное – циклование. На поверхности не должно быть мусора и посторонних предметов.

Укладка пленочного теплого пола.

Перед началом укладки необходимо ознакомиться с инструкцией, идущей в комплекте поставки, в которой отражаются условия выполнения монтажа и подключения конкретной модели системы теплого пола.

Необходимо помнить, что при укладке термопленки зазор между ее краем и стеной, должен быть не более 100 мм, а ее разрезание, можно выполнять только в местах, обозначенных на поверхности изделия.

На подготовленное основание укладывается теплоизолирующая прокладка, при этом гладкая, металлизированная сторона направлена вверх. Между собой полосы прокладки соединяются скотчем, ее поверхность должна быть ровной, без складок и вспучиваний.

Выполняется укладка термопленки. Для того чтобы полосы пленки не скользили, их соединяют между собой и с подкладкой, используя скотч или иную клеящую ленту. Полосы пленки укладываются вплотную друг к другу, что обеспечивает в дальнейшем, равномерность нагрева поверхности пола.

Подключение термопленки.

После того, как все полосы используемой пленки уложены, необходимо их соединить в единую цепь.

Для этого используют специальные зажимы, идущие в комплекте поставки, при помощи которых выполняется соединение шин, вмонтированных в пленку с соединительными проводами.

Посредством соединительных проводов выполняется соединение всех полос пленки, а также вывод концевых соединений к пульту управления системой.

Электрические провода (выводы) выводятся к стене, где в дальнейшем заводятся под плинтус.

Выполняется установка датчика температуры. Место его размещения определяется в каждом конкретном случае индивидуально, но с учетом длины проводов, обеспечивающих передачу сигнала на пульт управления. Как правило, это не более 50,0 метров.

Выполняется установка пульта управления (регулятора температуры). Место его расположения должно быть удобно для осуществления регулировок системы обогрева.

Осуществляется соединение всех электрических проводов в единую цепь и выполняется подключение к сети электроснабжения, после чего проверяется работоспособность собранной схемы.

Укладка финишного покрытия.

После завершения монтажа термопленки можно приступать к выполнению завершающих работ, при этом если в качестве финишного покрытия используется ламинат, то достаточно положить слой твердой пленки из полиэтилена, после чего выполнять монтаж покрытия.

Если используется ковролин, линолеум – необходимо по поверхности термопленки настелить фанеру, ОСБ листы или иной листовой пиломатериал, обеспечивающий требуемую защиту.

При использовании керамической плитки, в качестве финишного покрытия пола – необходимо по поверхности термопленки уложить слой пленки из полиэтилена, по которой укладывается армирующая сетка, на которую и осуществляется монтаж плитки посредством плиточного клея.

При монтаже пленочного пола необходимо помнить, что:

  • Нельзя сгибать используемую термопленку под острым углом.
  • Работы по монтажу не выполняются при отрицательных температурах окружающего воздуха и высокой влажности.
  • Запрещается использовать гвозди и саморезы при закреплении элементов системы теплого пола и его финишной отделки.
  • Длина укладываемых полос теплого пола не должна превышать 10,0 погонных метров.
  • Запрещается монтаж вблизи прочих источников тепловой энергии (камины, печи, радиаторы отопления).
  • Нельзя проверять работоспособность термопленки в транспортном положении (в рулоне).
