Светильник светодиодный потолочный накладной: выбор и установка

Установка электропроводки

Определите количество потолочных светильников. На каждый кв. м. площади необходима мощность 35 Вт.
Установите коробку ответвления на каждую группу светильников

Важно их располагать в доступном месте, если к ним когда-либо потребуется доступ.
Провода от коробок нужно провести до тех точек, где будут монтироваться светильники для потолка. Провода протягивают в специальных гофротрубах

Это необходимо, чтобы не повредить их или исключить возможное соприкосновение с элементами каркаса, выполненного из металла. Все отрезки проводов должны быть на 20-30 см длиннее нужного уровня для установки светильника. Это обеспечивает удобную установку.
Монтаж осветительных приборов с лампами мощностью 12 вольт начинается с монтажа трансформатора. У него должна быть мощностью, равная или большая общей мощности всех осветительных приборов.

Установка точечных светильников своими руками

Можно ли добавить светильник в существующую систему освещения?

Ответ на вопрос положительный, но тут не обойтись без демонтажа потолочного покрытия. В зависимости от поставленных задач, его убирают частично или полностью. При гарпунном креплении проблема решается проще. Процедура предполагает такой порядок:

1. Демонтаж полотна с помощью специальной отвёртки.
2. Нанесение разметки по поверхности базового потолка.
3. Подготовка, установка закладных платформ.
4. Прокладка электропроводки заново.
5. Установка полотна на место.
6. Создание отверстий, использование термоколец.
7. Встраивание дополнительных светильников.

Заранее продумайте схему размещения элементов освещения на потолке.

Подключение проводки

Настенные приборы подключаются так же, как и другие осветительные приборы. Нулевой провод всегда идет напрямую к лампе, а фазовый подключают через выключатель. Для подключения нескольких ламп от каждой точки освещения нужно проложить нулевой провод до распределительного щитка. Фазовый провод прокладывают от выключателя.

Перед тем, как делать монтаж прибора и включение, следует проверить электропроводку и сам светильник. Жилы жгута проводки нужно подрезать и подключить к контактам в распределительной коробке при выключенном тумблере пакетника линии. Затем подключить контакты на  устройстве. Пакетник нужно включить на короткое время, проверить электрическим прибором, какой из проводов является нулем, а какой фазой, и сделать маркировку этих контактов.

Устройство освещения

У каждого хозяина свои личные предпочтения, где расположить и какой выбрать накладной потолочный светильник светодиодный

Несмотря на это, важно учитывать общие правила, которые являются обязательными:

1. Комфортное освещение обеспечивается при мощности светодиодной лампы 2-4 Вт/м².
2. В спальне применяются светильники небольшой яркости с рассеивателями света.
3. В гостиной применяется комбинированные варианты, где обязательно должно быть основное освещение, а дополнительное позволяет выделить определенные зоны и элементы интерьера.
4. На кухне или в столовой кроме главного освещения выделяются две важные зоны: рабочая и место приема пищи.
5. В прихожей яркий свет не нужен, и здесь достаточно установить несколько точечных светильников.

Как выбрать устройство для точечного потолочного светильника?

Выбирая встраиваемый потолочный светильник, помните, что устройство  разных моделей идентично. Отличие заключается  в отделке корпуса и  дополнительных аксессуарах. Есть модели светильников, в которых присутствует опция изменения направления светового потока в небольших пределах, и в комплекте к ним нередко идет  цокольный патрон.

Любой встраиваемый потолочный светильник имеет в своем составе корпус в виде фигурного профильного кольца с площадками, на которые крепятся две пружины с ушками.  Корпуса могут быть разного диаметра, и в них может быть установлен или,  отсутствовать электрический патрон. Это зависит от мощности лампочек.

В светодиодных  потолочных светильниках светодиоды установлены в корпусе на печатной плате. В числе  недостатков невозможность замены лампочки. Если он выйдет из строя, придется менять сам светильник или отдельно покупать дорогостоящие светодиоды.

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Выбор типа лампочки для встраиваемого потолочного светильника

Прежде, чем приобретать встраиваемый в подвесной потолок светильник, необходимо выбрать тип лампочек и определить необходимое их количество, обеспечивающее достаточную освещенность помещения. В настоящее время для установки в потолочные встраиваемые светильники применяют четыре вида ламп: накаливания, галогеновые, компактные (их еще называют энергосберегающими или лампами дневного света) и светодиодные. Каждый тип лампочек имеет свои достоинства и недостатки, в дополнение влияет на минимальное расстояние между горизонтом установки подвесного потолка и стационарного, что в помещениях с невысокими потолками является определяющим фактором.

Воспользовавшись ниже представленной таблицей, Вы без труда сможете сделать оптимальный выбор типа лампочек для подвесного потолка, исходя из своих требований и граничных условий.

Технические параметры, помеченные *, могут отличаться в большую или меньшую сторону в зависимости от конструкции светильника и лампочки, мощности лампочки, производителя, вида подвесного потолка. Например, натяжные потолки из ПВХ боятся нагрева более 60°С, этим и ограничивается допустимая мощность лампочек во встраиваемых светильниках.

Следует отметить, что галогеновые лампы, рассчитанные на напряжение питания 12 В, так и 220 В, очень чувствительны к превышению питающего напряжения и от этого часто перегорают. Для галогеновых ламп на 12 В необходим понижающий трансформатор или блок питания (адаптер), для которого нужно не забыть, в случае установки подвесного потолка без доступа в межпотолочное пространство, предусмотреть специальное место на стене.

Более подробную информацию о лампах накаливания и галогеновых, энергосберегающих, светодиодных Вы можете получить, посетив специально посвященные им страницы сайта.

Как установить светильник в подвесных потолках устанавливаемых на профиле

Светильник, устанавливаемый на профиле, широко используется для обустройства офисных помещений. В качестве источника света для таких конструкций используют люминесцентные лампы. Однако применять такую конструкцию можно для обустройства гостиной комнаты или спальни.

Установка такой конструкции осуществляется в следующем порядке:

1. Сначала нужно подобрать подходящее место для крепления светильников. К этим местам нужно прикрепить дополнительные подвесы для профиля.
2. После этого проведите проводку от распределительной коробки.
3. Установите плитки на место, куда вы хотите установить освещение.
4. При необходимости обрежьте излишки плитки при помощи пилки или ножовки.

Возможные формы и размеры люстр для натяжных потолков

Люстры для натяжной потолочной конструкции могут быть горизонтального и вертикального типа. Первый вариант подходит для помещений с потолками до 3 метров. В этом случае диаметр люстры не должен превышать 1 метра. Приборы освещения подобного типа выполнены в виде конструкции, состоящей из множества рожков, и располагающейся на нескольких ветвях. Особенностью таких люстр является равномерное распределение ламп и их удаление от центра для более эффективного освещения.

Если потолки в квартире довольно высокие, то рекомендуется устанавливать вертикальные люстры на навесной потолок. Их высота в большинстве случаев составляет около 1 метра, а диаметр не превышает 50 см. Такие «одноногие» конструкции также эффективно освещают помещение.

Для изготовления люстр могут использоваться различные материалы, при этом разными могут быть форма изделий и их дизайн. Наиболее подходящим вариантом считаются люстры и плафоны с направленными в стороны или вниз рожками. В этом случае потолок нагревается не слишком сильно. Могут использоваться традиционные люстры, имеющие дополнительное оформление в виде шелковых абажуров, бусинок или стеклянных подвесок.

Не снижается востребованность хрустальных люстр, у которых граненые элементы равномерно рассеивают свет по всей комнате. Их можно назвать отличным решением задачи, какая люстра подойдет для натяжного потолка. Конструкция подобных осветительных приборов для натяжных потолочных систем полностью соответствует требованиям, которые предъявляются к освещению натяжных потолочных систем. При использовании хрустальной люстры на глянцевом полотне создается невероятный эффект с игрой хрустальных бликов и многочисленными цветными брызгами.

В гостиницах, театрах и музеях для освещения устанавливают люстры в форме достаточно большой пирамиды.

Форма и размер люстры под натяжной потолок для жилого помещения подбирается хозяином в зависимости от желаемого эффекта:

• Для матового полотна лучше выбрать классический вариант люстры с лампами в виде свечей. Для глянцевого полотна такие приборы освещения не подходят, так как смотрятся в его отражении неуместно.
• Полусферические люстры с глянцевым потолком превращаются в полную сферу, визуально поднимают потолок, тем самым увеличивая помещение.
• Многорожковые люстры горизонтального типа подходят и к матовым, и к глянцевым полотнам.
• С полотном натяжного потолка темной расцветки прекрасно сочетается вертикальная люстра, декорированная шелковым абажуром и стеклянными элементами.
• Отличным вариантом считается хрустальная вертикальная люстра, установленная на натяжном потолке с тканевым матовым полотном.

Не рекомендуется устанавливать натяжные потолки с лампочками и люстрой с направленными вверх рожками без плафонов и отражателей. В этом случае не исключено появление на поверхности темных трудноудаляемых пятен, которые являются результатом сгорания пыли, оседающей на лампах накаливания. Если нет возможности выбрать другой вариант люстры, то следует вместо обычных ламп использовать энергосберегающие или светодиодные лампы, отличающиеся малым нагреванием.

При решении вопроса, как правильно выбрать люстру для натяжного потолка, лучше отдавать предпочтение моделям, плафоны которых оснащены светоотражателями. Эти элементы выполнены из хромированной или нержавеющей стали. При этом лучше всего приобретать приборы освещения с плафонами, у которых светоотражатель располагается сверху. В этом случае перегрев потолка снижается до минимума.

Техника безопасной работы и «прозвон» кабелей

Основное требование безопасности, когда подключается потолочный осветительный прибор, заключается в полном отсутствии тока на всем участке электропроводной магистрали

Просто выключить свет не получится, поэтому важно полностью выключить в электрощитке автоматы.

Чтобы правильно подключить светильник следует подготовить проводники для дальнейшего тестирования путем разделения их так, чтобы они не могли соприкасаться один с  другим.

Латинская маркировка кабелей следующая:

• L – фазный провод;
• N – нулевой проводник;
• PE – заземление. Данный проводок имеет желто-зеленый окрас.

Перед этим выключатель в щитке нужно перевести в режим «ВКЛ», затем поочередно отвертку присоединяют к оголенному концу проводник. Если при контакте на отвертке загорается индикатор, то это значит, что кабель находится под напряжением, соответственно это фаза.

По окончанию «прозвонки» каждый проводок следует маркировать каким-либо образом (с помощью цветного скотча). Затем электропитание вновь отключается.

Подключение точечных светильников в подвесном потолке: схема и пошаговая инструкция

Схема подключения точечных встраиваемых светильников в подвесные потолки достаточно простая. Произвести установку данных приборов освещения можно своими руками.

Алгоритм установки встроенного источника света в натяжной потолок:

1. Сначала нужно проложить проводку.
2. Затем произведите разметку потолка.
3. При помощи дрели проделайте в полотне отверстие. Если встроенная лампа будет иметь квадратную конфигурацию, воспользуйтесь электролобзиком.
4. Протяните кабель в проделанную щель. Не забывайте, что его нужно предварительно обесточить.
5. Выведите кабель наружу.
6. После этого подключите к кабелю светильник.
7. Зафиксируйте установленный светильник в отверстии. Для этого воспользуйтесь пружинными прижимами, которые расположены непосредственно на корпусе осветительного прибора.
8. Затем нужно вставить в светильник лампочку.
9. Наденьте на готовую конструкцию декоративное кольцо.

На что обратить внимание перед началом работ

Нужно отметить, что большинство подвесных потолков делают из тех материалов, которые горят.

Можно перечислить следующие виды поверхностей, имеющих этот недостаток:

• панели из пластика;
• полотна, которые нужны для создания натяжных потолков;
• панели, для производства которых использовалась МДФ.

Именно поэтому не стоит забывать о противопожарной безопасности. Выполняя монтаж проводов, смотрите за тем, чтобы они были надежно соединены.

Как выбрать провод

Промышленные предприятия поставляют на рынок провода разных марок, но вы должны найти те изделия, которые строго соответствуют требованиям безопасности.

Покупайте провод со следующими характеристиками:

• устойчивость к высоким температурам;
• негорючесть.

Хорошо себя зарекомендовал провод РКГМ, эта марка востребована среди специалистов. Провод медный, жаростойкий. Изделие имеет два слоя изоляции. Провод не горит, он устойчив к жару. Наружный слой изоляции представлен лакированной обмоткой из стекловолокна, а для изготовления внутреннего была использована кремнийорганическая резина. Это позволило придать внутреннему слою изоляции особую прочность.

Провод РКГМ

Такой провод можно использовать при установке светильников в сауне или бане, поскольку изделие отлично себя показало при температурах от – 60 до +180 градусов Цельсия.

Особенности монтажа врезных розеток

Для закрепления врезной розетки основание изделия прикладывают к поверхности и наносят отметки по контуру карандашом.

По намеченному контуру в строительной конструкции вырубают углубление под обустройство ниши для врезки; глубину врубки определяют, ориентируясь на высоту основания розетки и толщину раствора

Все выбоины и трещины, образовавшиеся в процессе вырубки, не составит труда заделать гипсовым раствором.

Чтобы закрепить гипсовые элементы на железобетонном основании, используют шурупы, дополненные проволочной обмоткой.

Для фиксации тяжеловесных конструкций применяют крепежные системы, именуемые как клячи. Место под установку кляч должно быть ровным, лишенным рельефных орнаментов.

Работу выполняют в такой последовательности:

1. Для монтажа крепежных элементов в розетке просверливают сквозные отверстия, а в лицевой части изделия делают пазы глубиной по 15 мм.Сквозь проделанные отверстия ввинчивают саморезы.К шляпкам саморезов прикручивают отрезки оцинкованной проволоки таким образом, чтобы в разные стороны расходились «усы».Установленную конструкцию покрывают слоем гипсового раствора.Расходящиеся в две стороны «усы» заводят в отверстия и закрепляют. Излишки проволоки обрезают. Пазы замазывают гипсовым раствором.

Количество таких кляч определяют, ориентируясь на вес розетки и конструктивные особенности самого потолка.

Для розетки D150-200 мм достаточно двух-трех саморезов, изделия окружностью в 60 см – три или четыре крепежа, конструкции размером в 70 см и более – пять или шесть кляч

Во избежание коррозии отрезанные концы проволоки желательно покрыть слоем лака.

Щели между установленной розеткой или потолочным основанием заполняют гипсовым раствором. Образовавшиеся после застывания гипса борозды легко устранить, зачистив их наждачной бумагой.

Особенности подсветки натяжного потолка

К осветительным приборам, помимо степени освещенности, предъявляется еще и требование, связанное с равномерным распределением света. Все дело в ощущениях – слишком яркий или тусклый свет будет чрезмерно напрягать глаза, и весь комфорт от пребывания в помещении сведется к нулю. Следовать данным требованиям, используя классические лампы накаливания, невозможно – даже хорошая люстра, оборудованная такими лампами, не сможет обеспечить комфортное освещение комнаты.

Избавиться от подобных проблем в случае с натяжными потолками можно при помощи точечных светильников. Монтаж точечных светильников в натяжной потолок обеспечивает равномерное и полноценное освещение в той зоне, где они установлены. Свет при этом получается довольно мягким и ненавязчивым, поэтому ни о каком дискомфорте не может быть и речи.

Установка светильников на натяжные потолки всегда выполняется совершенно одинаково. Опорой для крепления светильников является стойка, которая устанавливается на основном потолке. Когда полотно натяжного потолка смонтировано, в нем вырезаются отверстия подходящих размеров, которые фиксируются специальными кольцами. В данных отверстиях при необходимости устанавливаются термоизоляционные кольца, и после этого в каждое из них вставляется по точечному светильнику.

Растровые накладные светильники

Накладной потолочный светильник светодиодный все чаще применяется в больших офисах и местах общественного пользования, где важна экономия электроэнергии и требуется интенсивное освещение. Растровые модули характеризуются высокой интенсивностью света и наличием отражателя (белого или зеркального). У него может быть разная форма: параболическая, V-образная и др.

Светодиодные светильники для дома потолочные накладные с растром также применяются, хотя и реже. Они хорошо подходят для больших и высоких помещений.

Устройства имеют вес больше, чем у других типов светильников. Для них требуется усиленное крепление. Один такой источник освещения требуется на площадь 5 м². Светодиодные накладные потолочные светильники 220V содержат встроенные драйверы для преобразования сетевого напряжения. Сейчас многие изготовители стараются создавать модели для прямого подключения к стандартной сети переменного тока.

Установка потолочных светильников

После того, как произведен монтаж несущего каркаса потолка, следует отметить точки, на которых будет установлен светильник. Исходя из этой схемы, прокладываются жгуты укладки по металлическим профилям. Для светодиодных ламп и лент нужно дополнительно найти место крепления и подключения блока питания.

Потолочные приборы чаще устанавливаются на пружинном подвесе. Размер указывается в паспорте прибора. После сборки потолка вырезают отверстия необходимого диаметра и вытащив оттуда провода подключают к светильнику. Затем он монтируется в потолок.

Когда необходима установка в потолок кронштейна

Метод крепления осветительного прибора на кронштейн более трудоемкий, но доступный для обычного пользователя. С помощью кронштейна можно распределить нагрузку равномерно на несколько точек крепления. Кронштейн входит в комплектацию прибора, закрепляется на потолок при помощи двух винтов. Лампа подносится к потолку и фиксируется болтами. Крепление с помощью кронштейна используется для легких приборов, тяжелые люстры вешаются на специальные крюки. Также эта деталь нужна при установке на натяжной потолок.

Производится установка на кронштейн следующим образом. Необходимо сделать разметку места установки, прижав кронштейн к поверхности потолка. Отверстия нужно просверлить и вставить в них пробки. Затем к ним подставляется кронштейн, который нужно прикрутить при помощи саморезов. К кронштейну вешается люстра, присоединяются провода питания одинакового цвета. Финальный шаг – с помощью декоративного колпачка нужно закрыть место подвеса люстры.

Крепления подвесных массивных люстр

Основной вид крепления тяжелых изделий – при помощи крюка. Потолок должен быть в этом случае прочным, желательно с бетонными перекрытиями.  Для тяжеловесной люстры может использоваться и двутавровая платформа с крепежом в нескольких точках.

Крюк для люстры монтируется на этапе строительных работ. Перед тем, как вешать на него люстру, следует проверить его прочность и надежность. Для этого на некоторое время к крюку подвешивается груз с весом люстры. Если крюк не сместился и не выпал, подвешивают осветительный прибор. Для этого перфоратором проделывается отверстие, в которое вставляется металлический анкер или дюбель с кольцом. Если потолок выполнен из дерева, можно вкрутить крюк-саморез

Для  гипсокартонного или натяжного потолка работы усложняются.

На такое полотно нельзя закреплять люстры весом более 6 кг

Также при замене ламп можно случайно повредить листы гипсокартона или случайно задеть низко висящую лампу

Для монтажа на гипсокартонный потолок важно заранее продумать освещение

При закреплении на натяжной потолок нужно заранее позаботиться о том, как люстра будет закреплена. Натянутое полотно не может быть основой для крепления, поэтому на этапе установки потолка нужно сделать отверстие для крепления лампы на специальном основании (деревянный брусок).

Через отверстие, вырезанное в полотне выводятся соединительные провода. В таком варианте установки сначала люстра подвешивается на крюк, а затем соединяются провода. Конечным шагом будет прикрытие место крепления декоративным колпаком.

Подключить люстру в одиночку достаточно сложно. Для подключения светильника нужен один человек, который будет держать саму люстру, а второй должен заниматься настройкой проводов.

Установка светильника на двутавровую платформу требует дюбеля и саморезы большего диаметра и длины.

Установка осветительных приборов на стены и потолки не вызывает проблем даже у неопытных людей. Следуя инструкции по монтажу, можно самостоятельно закрепить прибор, не прибегая к помощи профессионалов.

Рекомендации по выбору ламп

Существует три основных типа ламп, которые могут использоваться в точечных светильниках – обычные лампы накаливания, галогеновые лампы и светодиодные. Наиболее популярны галогеновые и лампы накаливания, а вот светодиоды чаще применяются в качестве ленты.

Галогеновая лампа для потолка из гипсокартона имеет массу преимуществ перед остальными вариантами за счет их экономичности и долговечности, но для подключения потребуется трансформатор. Проблема в том, что напряжение в сети составляет 220 В, а «галогенка» рассчитана всего на 12. Правда существуют лампочки и на 220, но их срок службы обычно короче.

Кроме того, стоит обратить внимание на степень защиты прибора. От нее зависит, в каких местах можно сделать монтаж светильника

Первая цифра маркировки IP – размер частиц, которые могут попасть внутрь прибора, а вторая – степень влагозащиты. Защита от пыли бывает:

• 1: соответствует 50 мм;
• 2: соответствует 12 мм;
• 2: соответствует 2.5 мм;
• 4: соответствует 1 мм;
• 5: соответствует частичной защите от пыли;
• 6: соответствует полной защите от пыли;
• 0: отсутствие защиты.

Защита от влаги бывает:

• 1: от вертикальнопадающих капель;
• 2: от капель, которые падают под углом 15 градусов;
• 2: от брызг, которые падают под углом до 60 градусов;
• 4: от любых брызг;
• 5: от струй;
• 5: от сильных струй;
• 7: от короткого погружения;
• 8: от длительного погружения;
• 0: отсутствие защиты.

Даже в обычной квартире нужно подбирать разные типы ламп для потолков на кухне или в гостиной в зависимости от IP.

Разметка и подготовительные работы

Точечные светильники очень компактны, поэтому их можно устанавливать на любом расстоянии друг от друга. Если высота потолка составляет 2.4-2.5 метра, то для создания нормального уровня освещения необходимо придерживаться четких правил размещения источников света. Расстояние между рядами не должно быть более одного метра, иначе освещения будет не хватать. Но это касается только тех случаев, когда в интерьере нет других ламп (люстр, бра).

Для монтажа понадобятся:

• лампы;
• провода;
• клеммники (гильзы);
• изолента;
• пластмассовые стяжки для крепления проводки к каркасу;
• выключатели.

Мощность ламп не должна превышать 40 Вт. Это поможет избежать чрезмерного нагрева и пожара. Провод выбирают сечением не менее 0.75 (лучше 1.5) и изоляцию из поливинилхлоридного пластиката. Например, для освещения потолка из гипсокартона подойдет двухжильный кабель марки ВВГ (медная жила, пвх изоляция, пвх оболочка) с сечением каждой жилы 1.5 мм. Если общая проводка в доме из алюминия, то лучше и в квартире использовать провода с такими же жилами. Соединение «медь+алюминий» очень небезопасно и может со временем привести к возгоранию.

В качестве соединителей подойдут клеммники, но их состояние нужно периодически проверять. В этом плане гильзы из луженой меди гораздо удобнее и безопаснее, но и стоят дороже

Важно: все места соединения необходимо заизолировать!

Гильзы и клемнки для проводки

Разметку под будущие светильники для потолка нужно производить еще до установки гипсокартона. Для этого стоит учесть количество уровней предполагаемой конструкции, расстояние до стен и место крепления будущего каркаса. Дело в том, что профиль и лампа не должны совпадать.

После того, как основание подвесного потолка установлено, можно переходить к распределению проводов. Кабель или провод крепится к элементам конструкции, а на месте будущего светильника формируется петля до 15 см длиной. Крепить провод следует не очень плотно, применяя специальные стяжки. Только после завершения монтажа электрики можно начинать обшивку листами гипсокартона и ее финишную отделку.

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее.

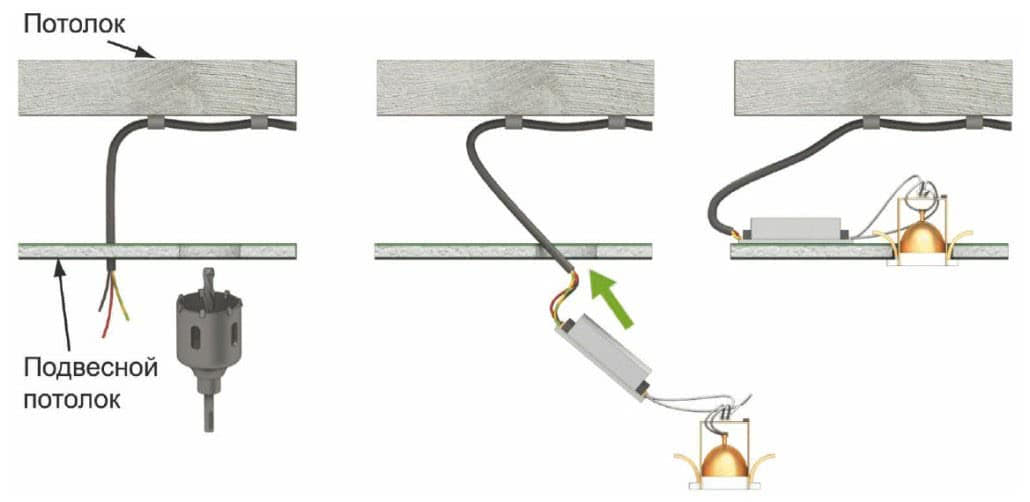

На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Проводка кабеля под землей

Проведение питающих линий при монтажных работах возможно проведением воздушной линии (ВЛ) по осветительным столбам или прокладкой кабельной линии (КЛ) под землей. Для реализации последнего варианта необходимо провести ряд мероприятий:

1. на участке размечается место прокладки кабеля согласно разработанной схеме, на которой отмечено место установки всех светильников и распределительного щита (РЩ-0,4 кВ).
2. Раскопка траншеи глубиной 0,8 м. Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).
3. Устройство песчаной подушки (подсыпки) высотой 0,1 – 0,15 м.
4. Укладка защитной полиэтиленовой (ПНД) трубы в местах пересечения с въездом во двор, гараж, канализацией, канавами и другими коммуникациями (п.2.3.99 ПУЭ 7). А также в местах выхода кабельной линии к светильникам или розеткам. В некоторых случаях возможна укладка трубы по всей длине кабеля.
5. Прокладка кабеля на глубине 0,7 м (п.2.3.84 ПУЭ 7). При прокладке кабельной линии через трубу используется трос для его вытягивания. В местах вывода кабеля необходимо оставить не менее 30 см для удобства его подключения.
6. Засыпка кабельной линии слоем песка толщиной 0,1 – 0,15 м.
7. Присыпка кабеля слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
8. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. Требуется для защиты кабеля от механических повреждений.

Схема разреза котлована

Выбор кабеля для наружного освещения

Для соблюдения эксплуатационных характеристик и безопасного проведения монтажных работ важно правильно выбрать тип кабельной линии. Буквенная маркировка марки кабельной линии характеризует:

Маркировка кабеля

В качестве материала токопроводящих жил, т.е. провода через который непосредственно проходит электрический ток, выбирают алюминий (А) или медь (не имеет буквенного обозначения). Рассматривая свойства электропроводимости, медь занимает первое место, второе – алюминий.

Следующий показатель это материал, из которого изготавливают изоляцию кабеля. Распространение получил полиэтилен, поливинилхлорид (ПВХ), бумажная изоляция.

Рабочее напряжение это максимальное значение напряжения в питающей сети, при котором может эксплуатироваться кабель.

Количество жил в кабеле зависит от его задачи и может быть от 1 до 5.

Один из важных показателей это сечение кабеля. Оно зависит от рабочей нагрузки, номинального рабочего напряжения и значения длительно допустимого тока. Зная основные эксплуатационные характеристики и правила (ПУЭ 7 глава 1.3), можно выбрать необходимое сечение.

Таблица выбора сечения кабельной линии

Обозначение климатических условий эксплуатации характеризует климатическую зону, в которой эксплуатируется кабельная линия и её особенности (ГОСТ 15510-69).

Как правило, расчет марки кабеля проводится инженером на этапе проектирования и указывается в спецификации проектной документации.

Похожие записи:

Декоративные балки на потолок: выбор стиля и монтаж искусственных элементов Сколько времени сохнет штукатурка на стенах Как выполнить пол на ленточном фундаменте с засыпкой Так что же это за «хитрость» Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
