Виды распред коробок
По материалу корпуса коробки делятся на:
- Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
- Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.
По условиям монтажа:
Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.
- Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
- Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Распределительная коробка6 Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.
Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.
Состояние на этапе сдачи
Проводка в любой новостройке уже на стадии проектирования рассчитывается с учетом того, чтобы обеспечить бесперебойное, безопасное снабжение жилья. При этом проект электроснабжения учитывает устройство всей проводки в здании, включая телефонные линии, радиотрансляционные сети, сети пожарной сигнализации. Этот вариант используется, когда квартиры в новостройках сдаются «под ключ».
Второй вариант, по которому выполняется электропроводка в новостройке, предусматривает ввод в каждую квартиру только питающего кабеля, рассчитанного для снабжения потребителей необходимой мощности. Далее установка счетчиков, электроустановочных изделий (розеток, выключателей), разводка схемы проводки по квартире осуществляется владельцем жилого помещения самостоятельно. При этом либо привлекаются специалисты, либо работы производятся своими силами при наличии необходимых знаний и навыков. Такой вариант уместен, если помещения передаются владельцу без отделки, что очень часто практикуется на рынке современного жилищного строительства.
Для чего нужны распределительные коробки
Распределительная коробка (она же соединительная, распаечная и даже «распаечная коробка с клеммами») действительно служит для соединения проводов, но не для того, чтобы их просто срастить, сделав длиннее, а для сборки схемы электрической проводки на ограниченном участке. К примеру, в комнате есть розетка, люстра и выключатель к ней. Все это электрохозяйство нужно подсоединить к электрощиту, расположенному в подъезде. Действия очевидны: тянется один провод на розетку, второй — на лампочку, а в средине последнего врезается выключатель. Но можно сделать и так:
Пример монтажной схемы квартирной электропроводки
От счетчика, висящего в подъезде, прокладывается силовой провод в коридор. Там устанавливается основная соединительная коробка (1). От нее делается разводка в каждую из комнат, в том числе и в нашу с люстрой. В комнате устанавливается еще одна коробка (2) и к ней подводятся отдельные провода от каждого из потребителей — ламп и розеток, — а также от выключателя.
Что такая схема дает? Во-первых, провода на сборку электрической схемы пойдет значительно меньше, особенно если у вас там четыре розетки, трехрожковая люстра, три настенных бра и четыре выключателя. Ведь все лампы и розетки одной комнаты будут питаться по одному вводному проводу, проложенному до комнатной распредкоробки.
Во-вторых, подобную конструкцию гораздо проще дефектовать при той или иной неисправности. Если, скажем, у вас потухла люстра, вам достаточно залезть в комнатную распределительную коробку и тем или иным способом (к примеру, прозвонкой обесточенной линии или указателем напряжения при линии подключенной) вычислить поврежденный участок. Все в порядке (точнее, непорядок не здесь) — двигаетесь по коробкам в сторону электросчетчика.
Ну и, в-третьих, — это главное, — ремонтировать такую схему намного проще. Не нужно разносить практически всю квартиру, срывая обои и выдирая горелый провод вместе со штукатуркой. Затем делать новую штробу, прокладывать новый провод, замазывать, красить, клеить. Восстановление питания даже самой дальней розетки ограничится лишь легким однокомнатным погромом до ближайшей распределительной коробки.
Использование распределительных устройств не только облегчает монтаж, но и делает его наглядным и ремонтопригодным
Размеры и место установки
Стандартная коробка для бытовых нужд – 10 сантиметров в диаметре. Конструктивные особенности и размеры зависят от количества входов и числа потребителей. Чем больше потребностей в электроэнергии, тем больше распределитель.
Накладные устройства, в основном, монтируют на 15–30 см ниже потолка. Это специальный маневр электриков, чтобы минимизировать доступ, исключить аварию. При наличии в квартире подвесного потолка, коробку умело маскируют под прорезиненное полотно. Это ошибочное действие при монтаже , поскольку доступ к точке должен быть всегда беспрепятственным.
Для того, чтобы скрыть проводку, распред. коробку устанавливают в специально высверленное отверстие в стене указанного диаметра. Высота точки определяется аналогично накладным коробкам.
Устройство
Конструкция распределительной коробки представляет собой компактный контейнер, имеющий отверстия для ввода-вывода кабелей, со съёмной крышкой для доступа к контактам при проведении электросети. Внутренняя конструкция предусматривает несколько вариантов соединений проводников.
Пайка или сварка
При помощи паяльника (сварочного аппарата) и припоя обеспечивается контакт зачищенных от изоляции, скрученных и запаянных (приваренных) до монолитного состояния жил электропроводки. После остывания места соединения изолируются.
Достоинства:
- долговечность;
- надёжность.
Недостатки:
- обязательное наличие паяльника или сварочного аппарата;
- трудоёмкость процесса, сложного для выполнения не специалистом;
- неразборность соединения;
- со временем сопротивление в точке пайки растёт, приводя к потерям напряжения.
Опрессовка
Надёжное соединение проводников путём помещения в металлическую гильзу с последующим обжимом специальным инструментом с последующей изоляцией.
Достоинства:
- надёжность;
- невысокая цена гильз.
Недостатки:
- одноразовое использование гильзы;
- применение специального инструмента для опрессовки;
- сложность соединения медных и алюминиевых проводов;
- на монтаж уходит много времени.
Клеммные соединения
Используются в случаях, если материалы кабелей исключают непосредственное соединение. Несложный вариант, требующий применения только отвёртки и навыков затягивания болтов без усилий.

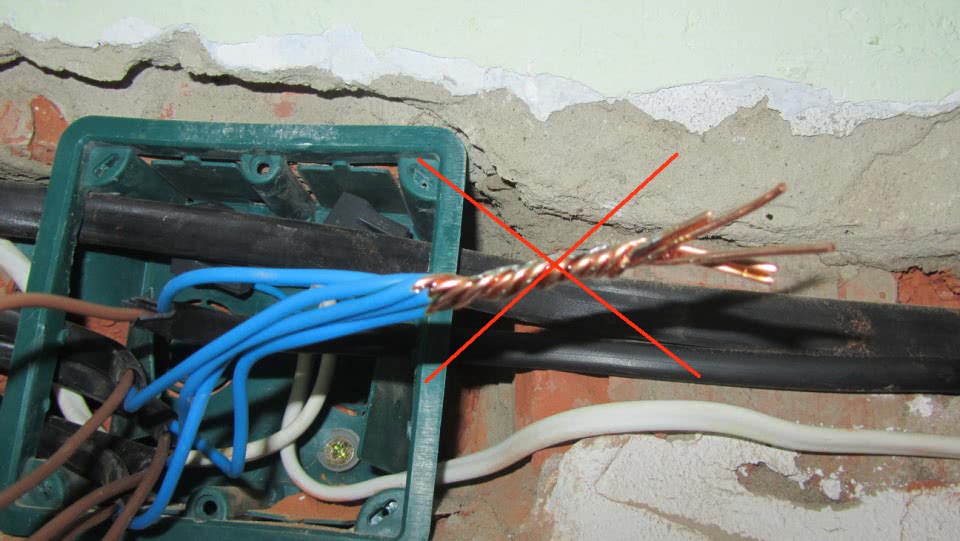

Возможные опасности при скрутке:
- рост сопротивления из-за недостаточного затягивания проводов;
- повышение тока в слабом контакте;
- нагрев участка слабого соединения и плавка изоляции;
- риск возгорания, короткого замыкания и поражения током.
Однако мастера-электрики не отвергают вариант скручивания при выполнении кратковременной сети, во время ремонтных работ или тестирования линии.
Как правильно выполнить монтаж распределительной коробки наглядно представлено в видеобзоре:
Документация, в которой прописаны требования к распределительным/распаячным коробкам
Требования к коробкам распределительным прописаны в ГОСТе P 50827.1-2009. Основные положения:
- Каждая деталь контейнера, в т. ч. крышка распаячной коробки, должна быть сконструирована таким образом, чтобы в условиях нормальной эксплуатации обеспечить электрическую и механическую безопасность находящегося внутри нее, защиту людей и окружающей среды.
- Распределительная коробка (распаячная) для электропроводки должна иметь климатические исполнения по ГОСТам 15150 и 15543.1.
- Техтребования к изделиям определенного типа прописываются в технической документации от производителя. Эти бумаги регламентируются ГОСТом P 50827.
- На корпусе обязательно должны иметься маркировки товарного знака производителя.
- На коробки наносятся значения степени защиты от проникновения мелкого сора, влаги, максимальная и минимальная температура эксплуатации. Если размеры устройства слишком маленькие, данная информация должна содержаться в техдокументации.
- Короб имеет такую конструкцию, которая обеспечит полную изоляцию элементов, пропускающих ток.
- Устройства, которые имеют открытые токопроводящие элементы, обязаны обладать заземлением с малым сопротивлением или приспособлением для подсоединения к такой цепи.
- При нормальных условиях эксплуатации соединительные части заземления с токопроводящими деталями должны отличаться малым электросопротивлением.
- Коробы обязаны иметь хотя бы одну металлическую скобу на одном зажиме заземления с сечением не меньше 4 кв. мм.
- Крышки коробок должны быть надежно закреплены для обеспечения защиты от удара током.
Выполнение всех требований проверяется при помощи испытаний. Порядок их проведения прописан в ГОСТе 16962.1.
Перед тем как соединять распределительные коробки, нужно также ознакомиться с требованиями ПУЭ. Ниже представлены основные:
- Провода должны быть соединены, разветвлены, оконцованы при помощи опрессовки, сварки, пайки или болтовых и винтовых зажимов (ПУЭ 2.1.21).
- Места соединения и разветвления находятся в таком месте, чтобы к ним в любой момент можно было получить доступ. Если же коробка распределительная скрытая, то кабели в ней должны быть соединены пайкой, сваркой или опрессовкой (ПУЭ 2.1.23).
- Обязательно обеспечение непрерывности защитного проводника. Использование шлейфа запрещено (ПУЭ 1.7.122).
- Кабели в распаячной коробке, предназначенной для скрытой проводки, должны быть уложены таким образом, чтобы их сечения суммарно не превышали 35% самого контейнера. Для плинтусов и каналов с открывающимися крышками эта цифра равна 40% (ПУЭ 2.1.61).
Соблюдение данных требований необходимо для обеспечения пожарной и электрической безопасности в помещении.
Инструкция по монтажу
Нам уже известно, что монтажные работы могут проводиться, как открытым, так и скрытым способом. Рассмотрим существующие основные этапы каждого по отдельности из способов.
Напомним! Самым надежным способом соединения проводов между собой является пайка или специальные зажимы, вроде клемм ваго.
Монтаж открытым способом
Такой метод относится к простым способам и не занимающим много времени. Приводим вам пошаговую инструкцию, которая позволит самостоятельно в стене установить распределительную коробку:
- На первом этапе следует отключить в доме электроэнергию и для безопасности убедиться в ее отсутствия при помощи индикаторной отвертки. Мы ранее рассказывали, как правильно использовать индикаторную отвертку;
- Места крепления данного изделия следует отметить при помощи простого карандаша;
- Коробка крепится в бетонной стене при помощи дюбелей. Конструкцией обычно предусмотрены несколько специальных отверстия для саморезов;
- Для ввода всех групп проводов необходимо срезать наконечники уплотнителей. Срезы делаются меньшого диаметра по сравнению с сечением кабеля для лучшей защиты проводки от попадания пыли и влаги;
- Между собой соедините провода. Чтобы не ошибиться, рекомендуем ознакомиться с цветовой маркировкой проводов. Все, что от вас требуется, так это правильно между собой соединить фазу с фазой, после ноль с нулем и уже затем землю с землей (это касается розеточной группы). После нужно соединить вводную группу проводов с группой выключателей и внутреннего освещения;
- После всех работ закройте крышку коробки.
Как видите, процесс установки распределительной коробки в бетон весьма прост.
Скрытый монтаж
Хотя и установить коробку скрытым способом намного труднее но, как правило, электрики новички с этой работой справляются.
Делаем специальные штробы в бетонной стене предназначенные под посадку коробки. Такую работу выполняйте дрелью имеющую специальную корончатую насадку
Обратите внимание во время выполнения этой работы, чтобы диаметр штробы полностью соответствовал размерам изделия. Бывает так, что место для посадки оказывается маленьким
В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора;
К месту подключения коробки следует подвести линию. Высота установки от потолка должна быть 10..20 см;
Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор;
Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра;
Между собой соедините жилы;
Закрывается защитная крышка;
Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться.
Полезный совет никогда не помешает! Когда будете соединять провода между собой, обязательно каждую группу подписывайте. Это касается проводов розетки, выключателя, люстры и др. В случае ремонтных работ вы сможете быстро найти необходимый провод.
На этом работа и технология правильной установки коробки при скрытой проводке в бетон завершена. При таком варианте времени для монтажа понадобится немного больше, но зато не будет испорчен внешний вид помещения.
{SOURCE}
Как поставить распределительную коробку
Современные распределительные коробки не всегда круглые. Стены домов теперь далеко не всегда из бетона. В монолите проще проделать круглое отверстие:
- По центру сверлом по бетону выполняется отверстие небольшого диаметра.
- При помощи коронки вырезается круговая щель. В ходе процесса много пыли, люди бывалые применяют специальные приспособления, включающие вакуумную камеру (лежащую по периметру) и строительный пылесос. Опасайтесь силикоза и прочих заболеваний дыхательных путей, вызванных излишками пыли в воздухе.
- Остаток бетона выдалбливается любым методом. Неплохо подходит перфоратор.
Установка распределительной коробки
Глубина отверстия выбирается конкретной. Очевидно, что внутри должно хватить места для распределительной коробки. При покупке учтите, изделия отличаются по глубине и диаметру. Непродуманные мелочи способны привнести досадные задержки в ход выполнения работы. К примеру, расширить на 5 мм диаметр отверстия в монолите считают сложной задачей, предвидятся трудности с центрированием. В этом плане лучше опробовать распределительную коробку, соответствует ли коронке. К примеру, в сырой почве
Внимание! Сверлить землю не нужно во избежание электрического пробоя в инструменте и выхода из строя
В корпусе распределительной коробки имеются отрывные вводы для проводов. Не всегда там, где требуется. Пластмасса легко сверлится по месту нужным диаметром. Наибольшую сложность представляет случай, когда стальной канал неаккуратными строителями проложен с выпиранием из стены. Убрать кусок железа чрезвычайно сложно, внутри идёт провод, но металлическую трубку (гофр) требуется заземлить.
Виды распред коробок
По материалу корпуса коробки делятся на:
- Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
- Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.
По условиям монтажа:
- Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки. Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
- Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
- Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
- Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.
Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.
Как соединить провода в распределительной коробке?
Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:
- Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
- Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
- Сечения и количества жил.
- Нагрузки в электроцепи.

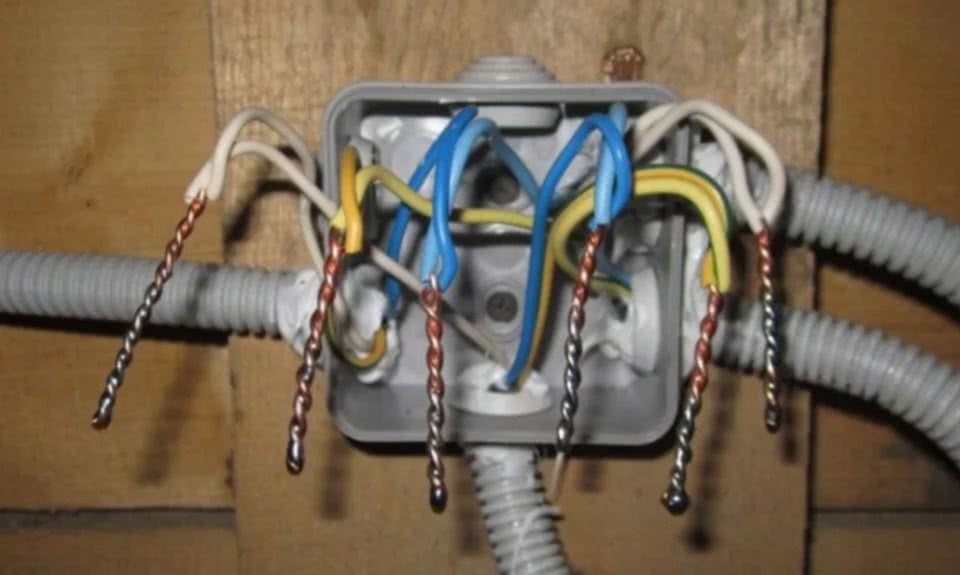

Скрутка проводов в распределительной коробке
Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:
- Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
- Все проводки выравниваются по срезанному краю изоляции.
- Соединяемые жилы загибаются на 1 см под углом в 90°.
- Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
- Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.
Пайка проводов в распределительной коробке
Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:
- Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
- Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
- Скрутка должна иметь не менее двух оборотов.
- Пайка проводится равномерно, без наплывов и пропусков.
- Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.
Сварка проводов в распределительной коробке
Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:
- Провода очистить от изоляционного слоя примерно на 10 см.
- Сформировать скрутку.
- Подсоединить электрод с помощью плоскогубцев.
- Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
- После остывания проводов проверить качество сварки.
- Изолировать скрутку и уложить ее в распределительную коробку.

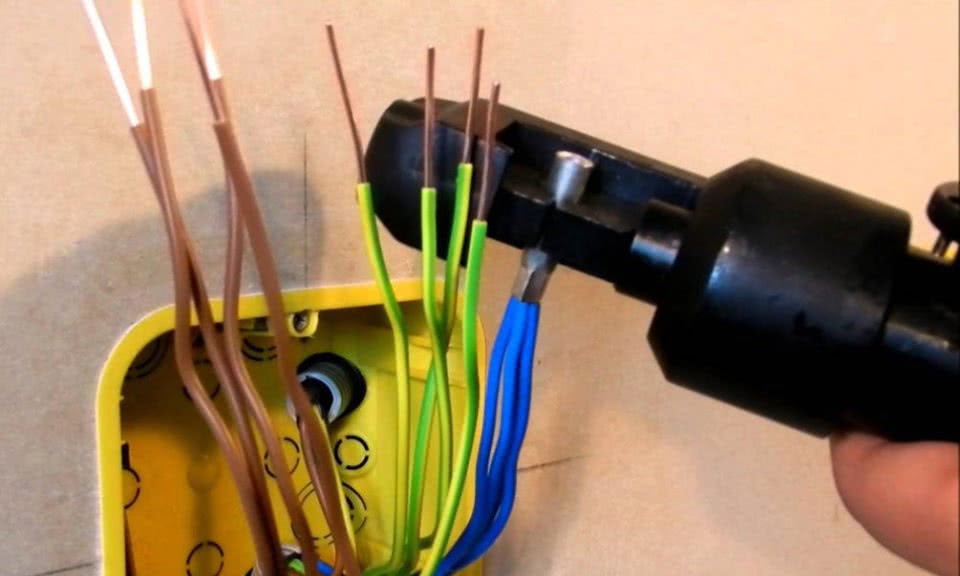

Опрессовка проводов в распределительной коробке
Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт. Процесс опрессовки происходит так:
- Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
- Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
- Выступающие из коробки концы проводов обрезаются по кромку гильзы.
- Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
- Провода укладываются в коробку.

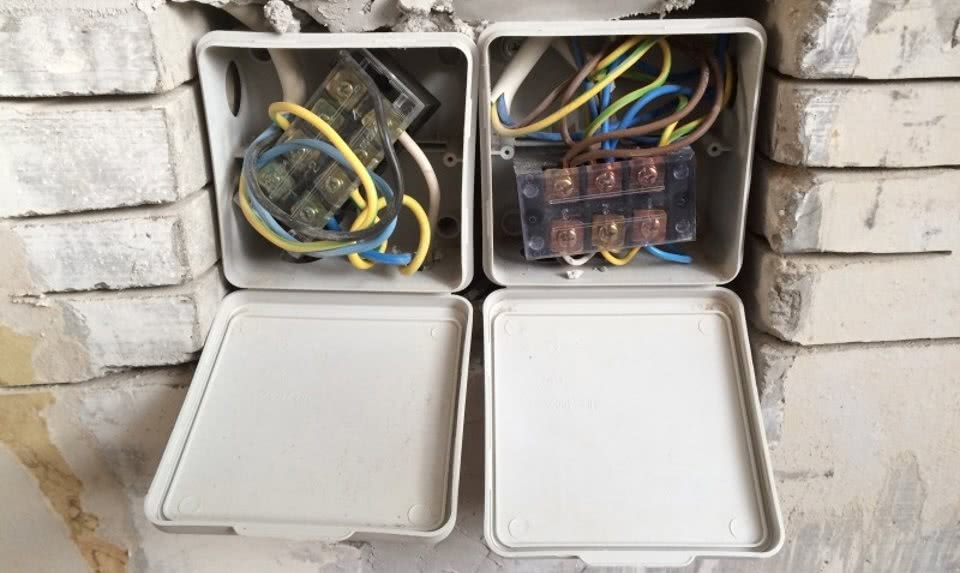

Соединение проводов в распределительной коробке клеммами
