Что такое открытая электропроводка

Проводку укладывают поверх декоративной отделки потолков, стен жилых, хозяйственных помещений, бань, дачных домиков. Для большого количества проводов используют пропускные каналы:

трубы,
короба;
кабель-каналы.

Открытая проводка в подсобном помещении Одиночные жилы, если этого требует дизайн, прокладывают методом свободного подвеса.

Монтаж открытой проводки производят трех- и пятижильными проводами, стойкими к механическим изгибам

Для отводов, соединений монтируют распредкоробки. Изоляцию зачищают пассатижами, для пайки используют припои ПОС-61, ПОС-40, флюс ЛТИ-120.

Подготовительные работы

Перед началом любого типа ремонта необходимо провести ряд предварительных работ, которые облегчат выполнение главной задачи. Что нужно для работы:

Коробы распределения;
Нужное количество розеток и выключателей;
Сами провода.

Открытая проводка устанавливается уже на финишном этапе внутренней отделки. Нужно не забывать, что практическая функция электропроводки в этом случае сопряжена с декоративной. Она призвана вернуть человека во времена, когда это было вынужденным шагом и обыденной частью ремонта. Кабели можно прокладывать как сверху обоев, так и по окрашенным стенам. В продаже имеется богатый выбор розеток и выключателей в различных оттенках, который дает возможность каждому подобрать подходящее решение для интерьера. Можно приобрести золотистые или коричневые кабели для соответствующего дизайна.

Подготовка схемы разводки

При подготовке эскиза электропроводки согласно ПУЭ должны учитываться следующие моменты:

уровень ее прокладки по отношению к полу на участках между розетками выбирается из расчета экономичности и безопасности (чуть выше роста среднего человека);
распределительные коробки принято монтировать под потолком помещения непосредственно над электрическими розетками;
участки проводки от защитных автоматов, размещенных на вводном щитке, прокладываются по каждой из линий в свою комнату до ближайшей распредкоробки.

Декоративные выключатели монтируются в удобном для жильцов месте на уровне примерно 1,5 м, не очень далеко от осветителя (люстры или бра).

Плюс и минусы ретро проводки

Прежде чем остановить выбор на ретро проводке, взвесьте плюсы и минусы этого декоративного элемента. К достоинствам ретро проводки относятся:

Изысканный внешний вид, который поможет дополнить стиль оформления деревянного дома.
Удобство и простота монтажа. По правилам, для установки скрытой проводки под обшивку монтируются металлические трубы, герметично спаянные с распределительными коробками. Работа требует времени, сил, и капитального ремонта в доме.

Но имеются и минусы у декоративных проводов. К недостаткам ретро проводки относятся:

Невозможность подключения мощных электроприборов, максимальное сечение жил ретро проводки всего 2,5 кв.мм. Обойти этот недостаток не удастся, в современном доме много техники, да и вводный кабель выполнить с помощью декоративного провода не получится. Такие провода уложите в гофротрубу и проведите под обшивкой. Используйте провода, имеющие специальный индекс пожарной безопасности, разрешенные для прокладки срытой проводки в деревянном доме.
Высокая цена. Чтобы сэкономить часть бюджета, проложите ретро проводку только на видимых местах, для поддержания единого стиля помещения.
Если в семье есть маленькие дети, монтаж наружной электрической проводки не рекомендован.

Почему люди выбирают не внутреннюю, а внешнюю проводку под старину?

Есть несколько причин, почему люди выбирают не внутреннюю, а внешнюю проводку под старину:

Из соображений эстетики.
Из соображений безопасности. Согласно правилам устройства электроустановок (ПУЭ), скрытая проводка в деревянных стенах допускается, но только в том случае, если она будет находиться в трубе из металла или покрыта невоспламеняющейся штукатуркой слоем в 1 см.

Проблема еще заключается в том, что имеется усадка деревянного дома сезонного характера, когда во время дождей и даже просто при влажном воздухе он становится чуть-чуть выше, а при сухом, наоборот, ниже. Изменения могут составлять до 5 на один этаж, что очень серьезно. Лучше сделать открытую ретро-проводку. Это и проще, и практичнее, и красивее.

Такая ретро-проводка в деревянном доме относительно безопасна. Но только в том случае, если она будет расположена на расстоянии как минимум 1,2 см от восприимчивых к огню стен и иметь опору в виде изоляторов из металла, керамики, фарфора или любых других негорючих материалов.

Что касается розеток/выключателей, распаечных коробок для наружной ретро-проводки, то следует покупать металлические, керамические или фарфоровые. Они будут смотреться лучше всего. Но можно приобрести и обычные пластиковые.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
все места соединений должны быть сделаны в монтажных распределительных коробках;
горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

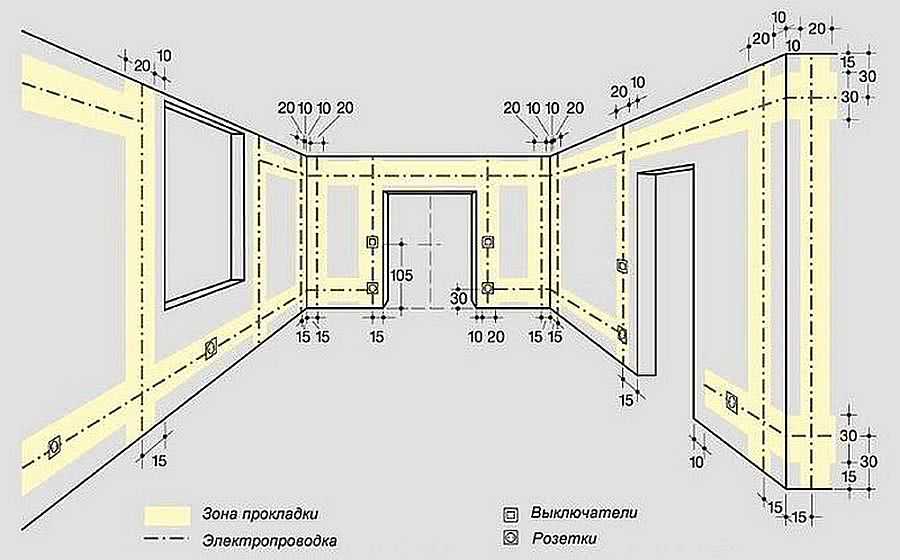

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Керамические или пластиковые изоляторы

Подставкой для витого провода в ретро проводке служит изолятор. Называемый роликом. Он имеет сквозное отверстие. Для крепления таких роликов выпускают специальные саморезы с декоративными шляпками.

По размеру ролики делаются для тонких и плотных шнуров, они отличаются оп диаметру и высоте. Габаритные размеры: высота от 1,8 до 2,4 см, диаметр от 18 до 22 мм. Современные технологии позволяют выпускать ролики разных цветов, от белого до темно-коричневого.

На один погонный метр требуется не менее 3-х изоляторов. На стенах из калиброванного оцилиндрованного дерева проводку крепят шагом два или три бревна. На ровном брусе делают максимально возможный шаг.

Не делаем ошибок

Прокладка провода в ретро-стиле может потребовать соединения проводников разных типов. Связь одного провода с другим необходимо выполнять в соответствии с правилами:

если строение деревянное, простую скрутку применять недопустимо;
скрутка должна быть либо пропаяна, либо сварена, либо усилена колпачком;
все провода должны быть с медными жилами;
если используются провода с медными и алюминиевыми жилами, для их соединения применяются клеммники. Непосредственный контакт медных и алюминиевых жил не допускается.
если винтажная проводка прокладывается в деревянном доме своими силами, рекомендуем получить консультацию профессионального электрика. Большинство пожаров происходит именно из-за ошибок при установке домашней электросети

Поэтому важно все сделать правильно.

Важные особенности

Применяется проводка ретро в основном в жилых комнатах, в которых нет мощных отопительных приборов. Витая пара или косичка, в виде которых делается наружная электропроводка под старину, изготавливается из гибкого провода. Его сечение не может увеличиваться до значительной величины, необходимой для обеспечения мощности в несколько киловатт. Поэтому электропроводка в стиле ретро применяется в основном для осветительных сетей и розеток, в которые включаются телевизоры, вентиляторы, компьютеры и прочие бытовые электроприборы небольшой мощности.

Несмотря на общий стиль под старину, подключение электроплит и отопительных приборов придется выполнять толстым проводом соответствующего сечения и скрывать его в трубах или других приспособлениях, оформляя их под место расположения. Несмотря на то, что наружная проводка тянется над стеной или потолком, что делает невозможным обработку их поверхностей без воздействия на провода, эта неприятность легко преодолима. Причем затраты времени и сил при этом будут незначительны.

Ретро проводка в деревянном доме своими руками

Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:

Ручной электрический инструмент (дрель, шуруповерт);
Ручной инструмент (отвертки, пассатижи, бокорезы);
Приборы контроля (мультиметр, мегомметр);
Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
Начальные знания электротехники и желание выполнить данную работу своими руками.

В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.

Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети. Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

Витой провод своими руками

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место.

>Ретро электрика

Напряжение электропроводки на участке. Что следует учесть?

Планируя развести провода и кабели по участку, необходимо учитывать, что в зависимости от типа устройств, которые вы хотите подключить к сети, вам потребуется электричество с различными напряжениями, в том числе:

Напряжение 220В

Такое напряжение тока подается в дом и может быть также использовано в саду, например, для питания электрического оборудования и освещения, включая лампы, оснащенные энергосберегающими лампочками.

Большинство электроприборов и светильников адаптированы к этому напряжению. Однако, не забывайте, что 220 вольт — это очень мощное напряжение, и при контакте с ним можно получить серьезные травмы, вплоть до летального исхода. Поэтому, если вы приняли решение использовать для разводки электричества на вашем участке напряжение 220В, следует убедиться, что все компоненты электропроводки соответствуют требованиям безопасности.

Основная проблема заключается в защите цепи питания приемников (ламп, электрических устройств) с помощью двух автоматических выключателей. Для решения этой проблемы можно установить:

Автоматические предохранители. Чтобы выбрать оптимальную модель, определить, сколько энергии потребляется для установки, когда все потребители подключены;
Выключатели остаточного тока. Их задача — защитить пользователей от возможных поражений током.

Оба выключателя должны быть установлены в доме или дополнительном распределительном щите, который должен быть расположен как можно ближе к потребителям электроэнергии.

Если вы планируете прокладывать электропроводку под землей, следует выбрать правильные кабели (трехжильные кабели с минимальным поперечным сечением 2,5 мм) и качественную изоляцию. Также не забывайте про глубину промерзания грунта и защиту кабелей от дождевой воды — поэтому минимальная глубина, на которой следует делать подземную электропроводку на участке должна составлять не менее 70 см.

Напряжение 12В или 24В

Такие напряжения электросети еще называют безопасными, потому что при контакте с такими проводами не возникает риска и угрозы здоровья для людей и животных.

По этой причине ток с таким напряжением обычно используется для питания подсветки прудов и системы водяных насосов. Если на вашем участке есть садовый фонтан, вы также можете использовать устройства с таким напряжением для перекачки воды.

Вообще, учитывая, что это все-таки улица, а не дом (на которой есть агрессивное солнце, ветер, дождь, снег и т. п.) желательно выбирать электрооборудование для сада именно напряжением 12В или 24В. И стараться проектировать проводку таким образом.

Однако, увы, для освещения сада такого напряжения может оказаться недостаточно (если вы собираетесь установить обычные светильники). С таким небольшим напряжением качественно и ярко освещать участок будут только светодиоды.

Проблемы покупки светодиодных светильников для сада сегодня нет. Их можно купить практически на любом строительном рынке или магазине. Единственное — они будут стоить несколько дороже обычных ламп. Если вы не найдете светильник нужного напряжения — проблему можно решить установкой трансформатора.

Выбирая трансформатор для освещения участка следует помнить, что его мощность должна превышать мощность всех приемников, одновременно подключенных к сети

Также важно поперечное сечение проводников в проводах, которое следует выбирать, в зависимости от длины установки и ее нагрузки. Как и в случае 230В, система 12/24 В должна быть оснащена автоматическими выключателями для ее защиты. Они должны быть установлены после трансформатора

Они должны быть установлены после трансформатора.

При проектировании размещения электрооборудования в саду следует также определиться с типом напряжения, в зависимости от того, какие приемники вы планируете установить:

Домофон, дверной звонок, видеофон — 12В или 24В;
Основное освещение — 220В, с защитой выключателями перегрузки по току и остаточного тока;
Точечное (локальное) освещение — 220В или 12, 24В;
Автоматические ворота — 220В, оснащенная переключателями максимального тока и остаточного тока;
Розетка для садовой техники — 220В, в этом случае для обеспечения безопасности использования в распределительном щите должны быть установлены предохранительные выключатели;
Автоматический полив сада — 24В, контроллер и монтажная коробка автоматического полива требуют подключения к источнику питания с безопасным напряжением;
Освещение и фильтрация пруда, бассейна — 24В или 220В.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей. Лидирует продукция итальянских компаний:

Лидирует продукция итальянских компаний:

Bironi;~~ретро проводка Bironi~~
Fontini;~~ретро проводка Fontini~~
Villaris;~~ретро проводка Villaris~~
Aldo Bernardi;~~ретро проводка Aldo Bernardi~~
Gl Gambarelli.~~ретро проводка Gl Gambarelli~~

~~ретро проводка Salvador~~

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

~~Lindas~~

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

тумблерный — более надёжный и привычный в использовании;
поворотный — бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

диаметр 70-90 мм;
высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Особенности монтажа

Вот мы и подобрались к наиболее интересующему Вас вопросу – как самостоятельно провести ретро проводку в деревянном доме. На самом деле ничего сложного нет, главное учитывать рекомендации, предоставленные ниже и действовать согласно следующей пошаговой инструкции:

Определите, где будут установлены все выключатели, розетки, светильники и на основании этого начертите схему электропроводки под старину. Для примера рекомендуем просмотреть схему проводки в однокомнатной квартире.
Перенесите наброски на стены в соответствии с подготовленной схемой. Чтобы соблюдалась горизонтальность всех линий, рекомендуем использовать самодельный лазерный уровень либо купить специальное устройство от производителя, как показано на фото ниже.
Установите фарфоровые ролики вдоль размеченной трассы. Расстояние между изоляторами при установке должно быть одинаковым по всей протяженности проводки в стиле ретро. Как правило, расстояние составляет 50 см между роликами и 5 см между розеткой/выключателем и первым изолятором. Крепление фарфоровых роликов осуществляется с помощью саморезов по дереву.
Установите накладные розетки, выключатели и распределительные коробки под старину в соответствующих местах согласно схеме.
Протяните ретро проводку между изоляторами. Соединение электрических проводов должно осуществляться либо пайкой либо клеммами ваго. Использовать скрутку проводов в деревянных домах не следует из соображений пожаробезопасности. Натягивать проводник нужно так, чтобы минимальное расстояние между стеной и электропроводкой было не менее 1 см (согласно правилам ПУЭ). На потолке производить монтаж нужно опираясь на это же требование.
После окончания электромонтажных работ проверьте правильность проделанной работы визуальным осмотром и замером сопротивления мультиметром. Если все в порядке, можете включать автоматические выключатели и пользоваться электричеством в бане либо деревянном доме.

Вот по такой технологии осуществляется монтаж ретро проводки своими руками. Как Вы видите, ничего сложного нет, главное быть внимательным и придерживаться простейших правил, которые мы предоставили

Обращаем Ваше внимание на то, что не следует протягивать электропроводку под старину на улице, т.к. для этого нужны специальные розетки и выключатели с высокой степенью внешней защиты от влаги и пыли. Единственное место, где Вы можете производить монтаж ретро проводов наружным способом — в закрытой деревянной беседке, и то, если будут соблюдены все меры электробезопасности

Единственное место, где Вы можете производить монтаж ретро проводов наружным способом — в закрытой деревянной беседке, и то, если будут соблюдены все меры электробезопасности.

На видео мастер доходчиво объясняет, как провести электропроводку на изоляторах:

Советы специалиста

Для начала рассмотрим применяемые материалы

Изоляция проводов, выключатели, розетки, кабельные каналы, могут быть выполнены из чего угодно, при соблюдении одного из условий: материал не должен стать причиной пожара. Для этого выделены две группы:

Негорючие материалы. Это значит, что изделие под воздействием высокой температуры в принципе не может воспламениться. То есть, оно будет плавиться, деформироваться, пузыриться — но не вступит в реакцию с кислородом, и не станет генератором огня. Разумеется, производство таких материалов обходится недешево. Понятно, что есть бетон, стекло, наконец — сталь. Но изоляционную оболочку из них не сделаешь. А прочные и пластичные диэлектрики напротив, удобны для изоляции, но отлично воспламеняются.
Материалы, не поддерживающие горения. Это не такое жесткое требование, что несколько снижает себестоимость. Принцип действия следующий: если на изоляцию воздействует открытое пламя, она горит вместе с источником огня. Как только пламя погасло, материал изоляции так же прекращает горение.

Например, загорелся корпус телевизора. Кабель питания в непосредственной близости тоже сгорит, но дальше по проводу огонь не распространится.

Кроме того, материалы, из которых изготавливается изоляция электропроводки и корпуса коммутационного оборудования (розетки, выключатели, распаячные коробки), должны быть устойчивыми к механическому воздействию, и влаге. А учитывая требовательный контингент клиентов, внешний вид также стоит не на последнем месте.

Это интересно: Схема электропроводки в однокомнатной квартире и варианты сборки щита

Кабели для ретро проводки

Для открытой проводки выпускают медные многожильные провода сечением 1,5 мм2 и 2,5 мм2. Других размеров нет. Проводники имеют двойную ПВХ оболочку, поверх которой наносится декоративная оплетка из технического шелка или хлопка. Эти нити пропитаны специальными антиперенными составами, а некоторые еще дополнительно залиты лаком.

Ретро проводка в определенных интерьерах смотрится очень неплохо

Особенности проектирования декоративной открытой проводки

Кабели бывают двух, трех и четырехжильные. Для устройства ретро проводки в деревянном доме по всем правилам необходим трехжильный кабель, так как заземление по новым стандартам обязательно.

Так как сечение ретро-кабеля большим не бывает, при проектировании электропроводки надо делать лучевую схему. Это значит, что каждую линию тянут отдельно. Соответственно, надо тщательно продумывать где и как будут проходить трассы, чтобы это выглядело симпатично. При этом надо руководствоваться следующими соображениями:

На освещение используют ретро провод сечением 1,5 мм2. На одной такой линии максимальная допустимая нагрузка — 2 кВт, но суммарный потребляемый ток не более 10 А. Для освещения этого обычно более чем достаточно.
Под розетки и розеточные группы тянут кабель сечением 1,5 мм2. Тут максимально можно подключить 3 кВт нагрузки с потреблением тока не более 16 А. В комнатах этого тоже достаточно, но вот на кухне — проблема.
Большое количество проводов при открытой проводке — проблема

Относительно ретро проводки на кухне деревянного дома стоит хорошо подумать. Во-первых, нитяная оплетка будет пачкаться и вернуть ей изначальный вид проблематично. Хотя, при желании можно использовать провод в виниловой или резиновой оболочке. Только покрытие должно быть светостаблизированным. Эти провода должны быть пригодны для наружного использования.

Во-вторых, отделка рабочей зоны чаще всего — плитка, а именно тут находится основное количество розеток. Потому имеет смысл на кухню дотянуть кабель скрытно (оптимальный вариант — под полом), развести розетки вдоль рабочей поверхности тоже скрытно, обычным кабелем в металлическом кабель канале. А на освещение, выключатели использовать ретро провода. Чтобы кухня тоже не выбивалась из общего стиля.

Производители и цены

Если задумана ретро проводка в деревянном доме, возникает вопрос, где закупить комплектующие и какой кабель лучше. На рынке есть витой декоративный кабель для открытой прокладки российского и европейского производства. Европейцы представлены несколькими фирмами. Лучшими считаются Fontini, Gi Gambarelli, Cordon Dor, Bironi. Из этого квартета лучший кабель у Gi Gambarelli (Гамбарелли). Он достаточно жесткий, чтобы хорошо сидеть на изоляторах, есть множество разных расцветок. Но основное его преимущество — он не горит и имеет пожарный сертификат. Стоит помнить, что ретро проводка в деревянном доме будет принята пожарной инспекцией без проблем только в случае наличия пожарного сертификата.

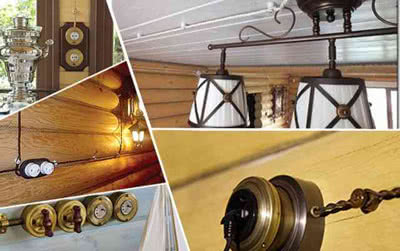

Кабели для ретро проводки имеют много цветов

Самый дешевый из европейских — провод Fontini (Фонтини), но он слишком мягкий, плохо держится на изоляторах. Чтобы не провисал, приходится ставить их чаще. Но самый большой минус — он горит. Ретро проводка от Cordon Dor (Гордон Дор) имеет множество расцветок, но выглядит «не очень» и тоже провисает. При всем при этом общее качество проводов хорошее. Но надо учесть, что стоимость одного метра трехжильного кабеля порядка 2-4$ за сечение в 1,5 квадратных миллиметра и 3-5$ за более толстые проводники.

С российскими производителями все еще сложнее — эта тема популярна и постоянно появляются новые производители. Многие из них есть только на региональных рынках, так что отследить качество и найти лидера пока никому не удалось. В приятную сторону изменяется цена на ретро проводку российского производства. Конкуренция повышается, цены становятся все более приемлемыми.

Давно на этом рынке присутствуют несколько кампаний — VILLARIS (российско-испанская), «Гусевъ», Gemini Electro. Они уже заработали определенную репутацию и качеству их продукции можно доверять. Вполне неплохая проводка. Но цены несколько выше средних. Есть и молодые кампании: Lindas, Retrika, Рыбинсккабель, ОТМгрупп, Zion (Цион) и другие.

Монтаж ретро проводки своими руками
