Способы правильной установки вентиляционной решетки

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

• Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
• Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
• Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
• Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
• Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
• Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

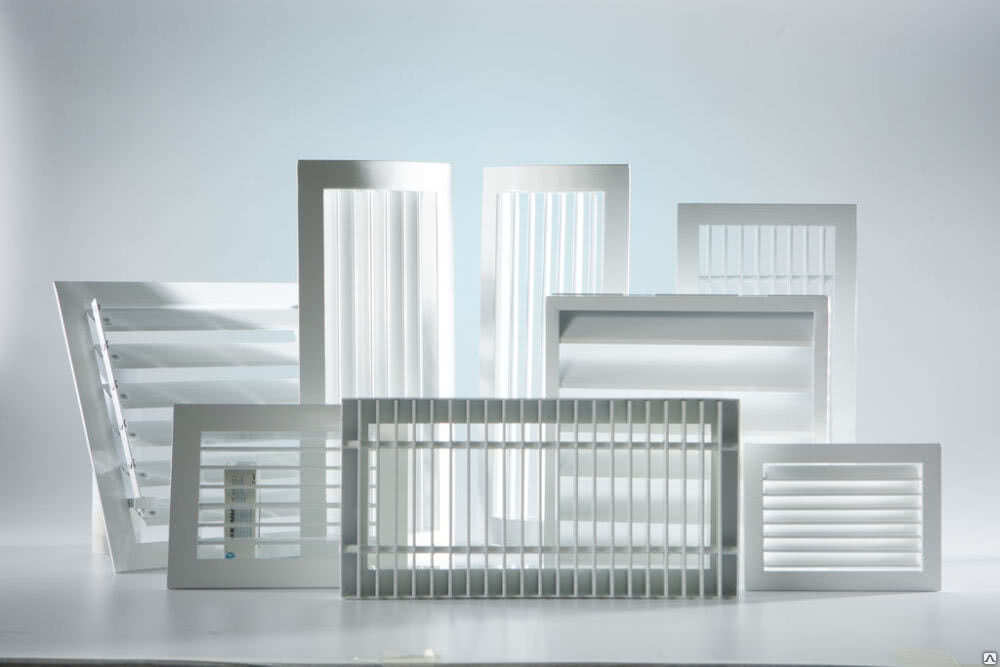

Виды вентиляционных решеток

Прежде чем приступать к монтажу вентиляционной системы, нужно узнать о ее предназначении и возможных конфигурациях изделия.

По месту установки

Форма и размеры решеток могут быть совершенно разными

Вентиляционные решетки различаются по месту их монтажа:

Наружные. Устанавливаются на фасаде здания. Защищают воздуховод от насекомых, птиц, снега, дождя и града, опадающих листьев. Изготавливаются из прочных металлов, таких как алюминий.

Напоминают по форме жалюзи, ламели могут регулироваться. Решетку можно даже закрыть, если на улице сильный мороз, но есть модели и с подогревом, который защищает их от обледенения.

Устанавливаются на чердаках, цокольных этажах, в стенах многоэтажных зданий и подвалов частных домов.

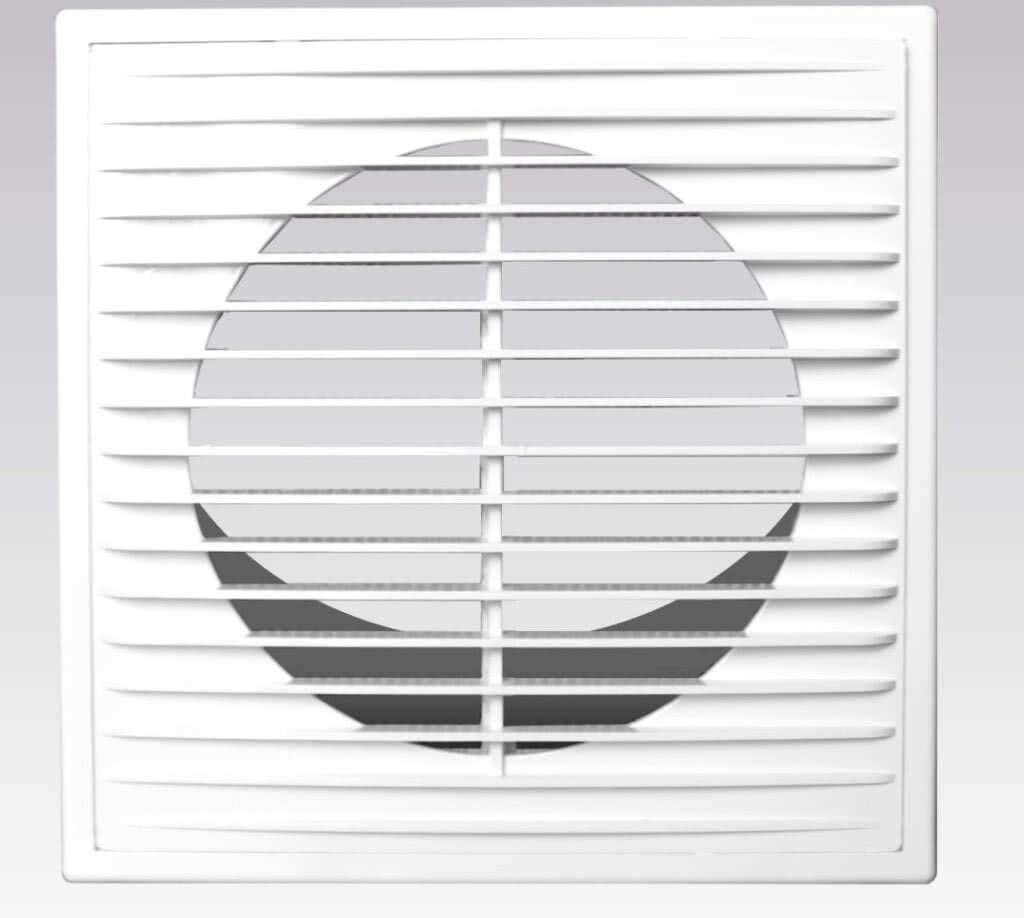

Внутренние. Предназначены для установки внутри квартир и частных домов на стену, где нет большого риска загрязнения. Благодаря этому есть возможность реализовать разные дизайнерские решения.

Имеют небольшой вес, поскольку часто делаются из прочного пластика, иногда из древесины. Могут идти в комплекте с осевым вытяжным вентилятором, который усилит циркуляцию воздуха.

Переточные. Этот вид решеток устанавливается в стенах и дверях, обеспечивая циркуляцию воздуха между помещениями и уравновешивая воздушные потоки.

При использовании всех трех типов получается идеальная система вентиляции. Разумеется, при нормальном функционировании воздуховодов.

По конструкции

По особенностям конструкции, в свою очередь, решетки делятся на:

Регулируемые. Отличаются возможностью управления заслонками, как у жалюзи. Можно регулировать количество и направление поступающего воздуха.

Нерегулируемые. Абсолютно неподвижны. Наиболее распространенный и дешевый вид.

Инерционные. Регулируются потоком воздуха. Чем интенсивнее воздушный поток, тем сильнее открываются поворотные элементы, то есть работают по инерции.

Комбинированные. Со встроенным вентилятором или воздуховодами для подключения к центральной вентиляционной системе, куда обычно устанавливаются вентиляционные решетки. К ним подключаются кухонные вытяжки.

По материалам

Еще один момент, который нужно учитывать перед тем, как ставить вентиляционную решетку, — это материал, из которого она изготовлена.

Например, в помещения с высокой влажностью — в ванную, душевую, туалет — лучше поставить влагостойкую пластиковую.

У них есть один минус: со временем пластик покрывается налетом и меняет цвет, белый становится желтоватым, а остальные цвета — блеклыми. Но он не боится перепадов температур и воздействия химических веществ.

Изделия из алюминия дороже пластиковых. Они легкие, прочные и устойчивые к коррозии. Окрашиваются порошковой краской. Однако алюминий начинает деформироваться при очень сильных воздушных потоках.

Стальные решетчатые элементы тяжелые, но и гораздо более прочные. Чаще всего производятся на заказ. Подойдут для установки в проходных загрязненных помещениях, в промышленных зданиях или на улице.

Сохраняют свои первоначальные свойства многие годы. Шторки над прорезями крепятся к полотну ручной сваркой. Чтобы смонтировать такую решетку, понадобится очень мощный крепеж.

В спальню или кабинет, украшенный деревом, да и вообще в любые помещения с нормальным уровнем влажности отлично подойдут деревянные решетки, но нужно учитывать, что они самые дорогие из всего модельного ряда и требуют особого ухода.

Также они монтируются в сухих помещениях бань и саун, так как дополняют их интерьер.

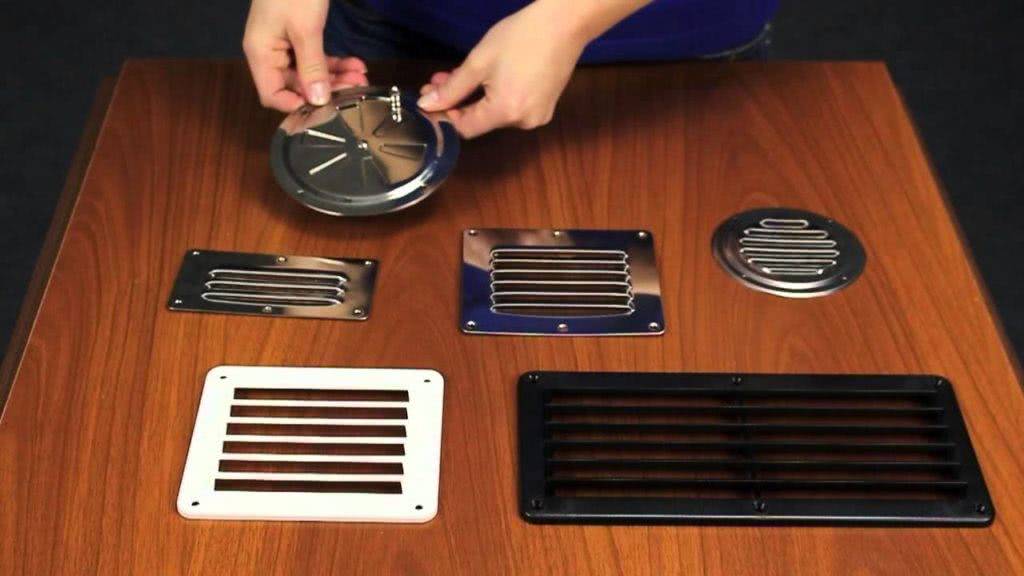

По форме изделия

При выборе отделочных материалов большинство людей заботится об их визуальной привлекательности

Так, очень важно, чтобы все элементы удачно вписались в интерьер помещения

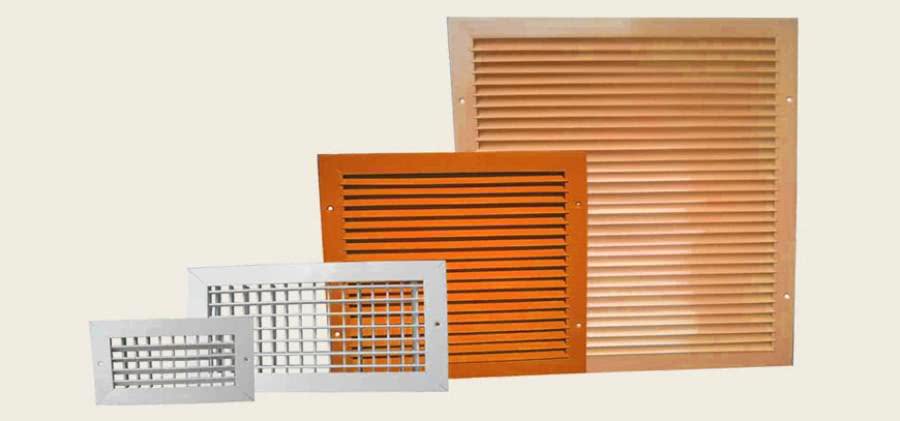

Это относится и к деталям вентиляции. По форме изделия могут быть круглыми, овальными, квадратными, прямоугольными и другими.

Есть производители, которые изготавливают их на заказ из различных материалов, любых цветов и рисунка.

4 Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей.

Способы установки вентиляционных решеток

В данном разделе описана несложная инструкция монтажа простой конструкции накладной решетки, который можно выполнять несколькими способами:

Фиксация решетки на стене с помощью малярного скотча подходит только для временного крепления, к примеру, чтобы наметить отверстия для сверления

• Крепление шурупами «впотай», пожалуй, самый простой и доступный метод самостоятельной установки вентрешетки. Он применим практически на любой поверхности стен (бетонной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

Размечаем место монтажа на стене.
В случае с бетонными и кирпичными стенами необходимо будет просверлить дрелью или перфоратором отверстия под дюбели.

Сверлите осторожно, так как вокруг вентканала стены обычно пустотелые, саморезы лучше брать с дюбелем

• Отверстия для крепления на самой решетке обрабатываются так, чтобы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
• Далее прикладываем изделие и завинчиваем шурупы.

Не забывайте регулярно снимать решетку и прочищать ее от накопившейся грязи и пыли

Крепление на клей быстрого действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

При этом способе следует действовать так:

• Выдавить полоску клея с помощью специального приспособления-пистолета по контуру вентиляционного барьера.
• Плотно прижать решетку к стене.
• Зафиксировать ее в таком положении поможет монтажная пена.
• На следующий день пену удаляют.

Еще один распространенный и простой способ — крепление на распорные элементы.

Для монтажа внутри помещения отдавайте предпочтение экологически безопасным, нетоксичным изделиям.

Как выбрать решетку для вентиляции?

При проведении ремонтных работ ответственно нужно подходить ко всему. Вентиляция в этом случае не есть исключение, так как ее правильное обустройство позволит создать благоприятный микроклимат в доме. Неотъемлемой ее частью является вентиляционная решетка. По своему устройству и функциональному назначению различные их модели практически ничем не отличаются. Поэтому критерии их правильного выбора являются универсальными.

Первым делом необходимо уяснить, где будет установлена решетка. По этому признаку такие изделия бывают:

• внешние;
• внутренние;
• переточные.

Решетки вентиляционные жалюзийные.

Первый вид монтируется за пределами дома. Наружные решетки обычно защищают проемы воздуховодов от мусора, погодных условий и грызунов. Для наружного применения рекомендуется покупать алюминиевые изделия, которые не поддаются коррозии и процессам гниения, но обладают хорошей стойкостью к механическим повреждениям. У них обязательно должны быть жалюзи, которые установлены под определенным углом.

Внутренние модели рассчитаны на меньшую нагрузку по сравнению с внешними, поэтому они изготавливаются из пластмассы или древесины. К решеткам данного вида предъявляется всего 2 требования: простота монтажа и привлекательный внешний вид. Обычно они оснащены регулируемыми жалюзи, с помощью которых можно управлять скоростью и направлением воздушного потока.

Переточные вентиляционные решетки устанавливаются в перегородки, двери и стены, то есть они осуществляют функцию воздухообмена между 2-мя помещениями, одновременно создавая звуко- и светоизоляцию. Они также оснащены жалюзи, имеющими V-образную форму.

Следующим признаком, по которому осуществляется подбор решеток, является их конструкция:

• регулируемая;
• нерегулируемая;
• инерционная.

Алюминиевая наружная вентиляционная решетка.

Регулируемые решетки обычно оборудованы подвижными жалюзи, с помощью которых имеется возможность изменять коэффициент живого сечения и осуществлять контроль поступающего воздуха.

Нерегулируемые не имеют жалюзи, поэтому они никаких регулирующих функций не исполняют.

Инерционные решетки после прекращения движения воздуха автоматически перекрывают вентиляционную шахту.

Еще одним критерием правильного выбора вентиляционных решеток является материал, из которого они конструируются. В этом случае они могут быть деревянными, алюминиевыми или пластиковыми.

Для монтажа в стену или потолок хорошо подойдут пластиковые и деревянные изделия.

Говоря о внешнем виде, стоит отметить, что решетки обычно выпускаются в светлых тонах, однако всегда присутствует возможность изменить цвет изделия с помощью краски. И тогда решетка будет выполнять не только свою основную функцию, но и являться элементом декора, который прекрасно впишется в интерьер помещения.

Виды вентиляционных решеток

Основные разновидности изделий по месту установки и конструктивным особенностям:

• для использования внутри помещений;
• для применения на улице или в коридорах;
• для использования внутри помещений и обмена воздушными массами между смежными комнатами.

Вне зависимости от места расположения решетки могут иметь неподвижные или регулируемые направляющие элементы. Изредка встречаются изделия инерционного типа с жалюзи, обеспечивающими направление потока и защиту помещения от обратной тяги.

Внутренние

Классический вариант для квартиры или офиса изготавливается из пластмассы, стойкой к нагреву и воздействию пищевого жира или ультрафиолетового света.

В качестве дополнительного элемента изделия для внутреннего монтажа могут оснащаться лепестковым клапаном для защиты от обратного потока воздуха.

Наружные

Основные виды вытяжных приспособлений для уличного использования:

• фронтальные, рассчитанные на использование на чердачных помещениях и отличающиеся расширенной рамкой;
• дверные, применяемые вместо стандартного клапана и изготовленные из материала, соответствующего цвету полотна;
• напольные, выполненные из легких сплавов или стального листа с внешним декоративным покрытием, используются для защиты радиаторов отопления, расположенных в нишах в полу;
• цокольные, изготовленные из металла с антикоррозионным покрытием и защищающие воздуховоды от проникновения грызунов.

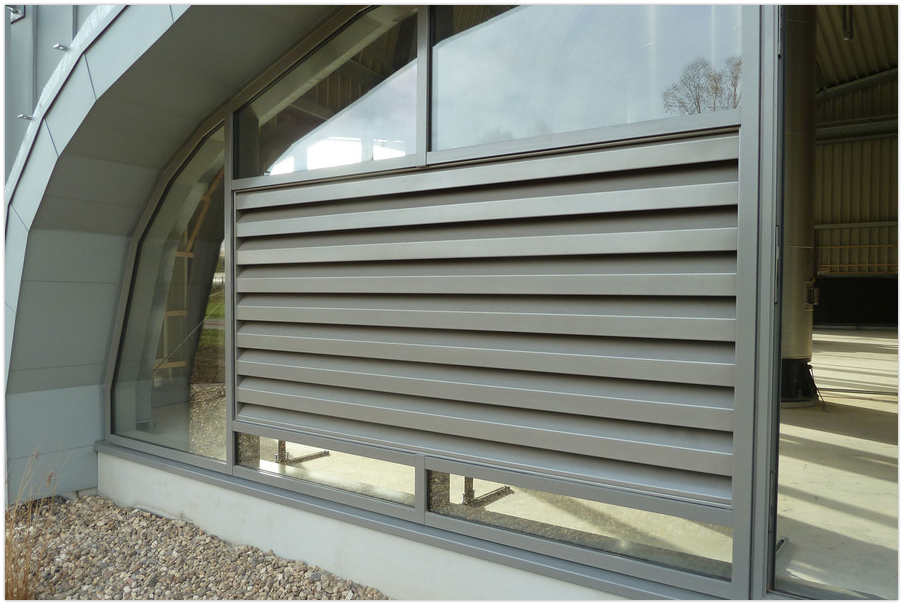

Наружные вентиляционные решетки на фасаде.

Внутренние переточные

Изделия рассчитаны на распределение потоков между смежными помещениями, в конструкции не используется обратный клапан. Внутри рамки установлены V-образные жалюзи, направляющие воздух и ограничивающие обзор через решетку. Состоят из 2 каркасов, которые устанавливаются из смежных комнат и фиксируются винтами.

В домах с каминным отоплением межкомнатные решетки обеспечивают распределение нагретых потоков. Воздушные массы разделяются по плотности, нижние холодные слои поступают в помещение с отопительным оборудованием, а их место занимает нагретая среда.

Для изготовления изделий используют цветные металлы (например, бронзу или латунь), стойкие к воздействию продуктов сгорания и высокой температуры.

Внутренние переточные решетки для распределения воздуха.

Регулируемого и нерегулируемого типа

Стандартное изделие оснащено крышкой с горизонтальными прорезями, разделенными пластинами. Угол наклона определяет направление потока, при фиксированном положении в помещении имеются зоны, куда не поступают воздушные массы.

Регулируемая решетка позволяет менять траекторию потока, для изменения положения пластин необходимо вручную повернуть тягу, связанную с жалюзи.

В ряде конструкций предусмотрены функции перекрытия вентиляционного канала или установки планок горизонтально, что обеспечивает максимальный приток воздушных масс в комнату.

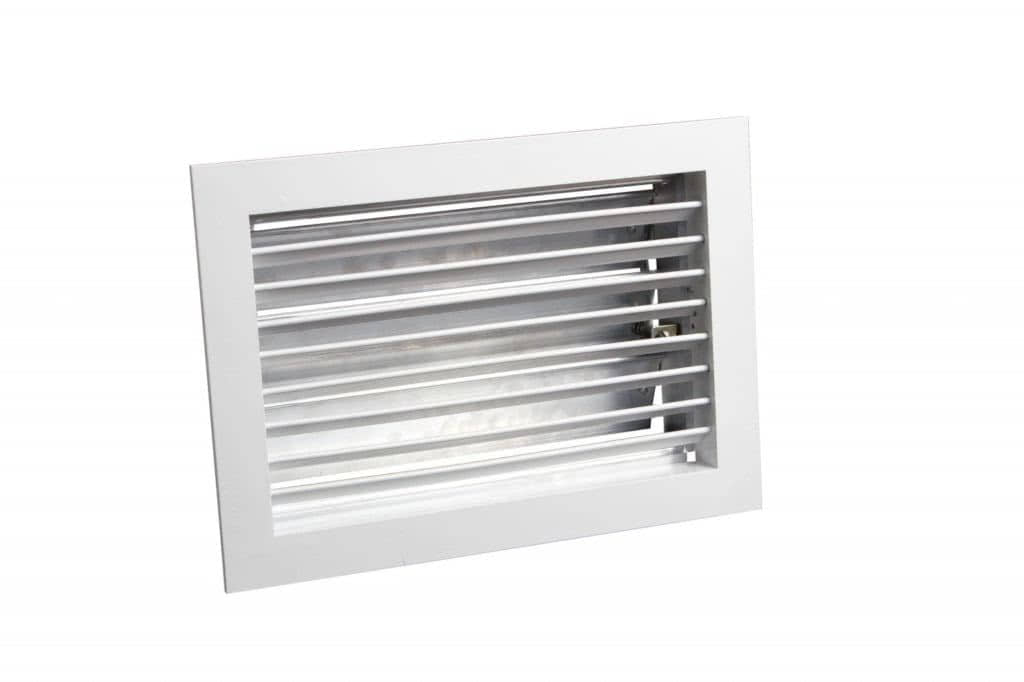

Регулируемая вентиляционная решетка.

Инерционные

Изделия предназначены для встраивания в вытяжные системы вентиляции. Пластины закреплены в рамке на осях и свободно отклоняются под воздействием тяги, ограничитель хода не допускает подачи потока в обратном направлении.

Между жалюзи и рамкой предусмотрены зазоры в пределах 1-1,5 мм, обеспечивающие подвижность элементов. Изделия изготавливают из пластмассы или алюминия с последующим покрытием порошковыми эмалями. Инерционная решетка является модификацией обратного клапана и отличается повышенной прочностью и аккуратным внешним обликом.

Пластмассовые инерционные вентиляционные решетки.

Разновидности решеток вентиляции

В зависимости от места установки решетки могут быть разделены:

• внешний, установленный на внешней стене здания на выходе из вентиляционного проема;
• внутренний, обычно расположенный на кухне, в ванной и туалете в отверстиях вентиляционных шахт;
• переливные стены или двери, которые регулируют обмен воздуха между соседними комнатами.

Наружные модели, как правило, очень долговечны, устойчивы к атмосферным воздействиям на открытом воздухе и относительно тяжелы. Они имеют жесткую раму, которая входит в вентиляционное отверстие и крепится с помощью анкеров или заводских прокладок. Этот метод обеспечивает максимальную надежность установки и долговечность изделия.

Продукты для внутренней установки чаще всего выбираются по эстетическим соображениям. Они характеризуются небольшим весом, приятным внешним видом и небольшими размерами. В ванной комнате лучше установить вентиляционную решетку из легких водонепроницаемых материалов.

Особенности конструкции

Существует несколько типов вентиляционных конструкций:

1. с регулируемыми и нерегулируемыми жалюзи;
2. инерционный;
3. щелевой.

Скорость воздуха зависит от времени суток, года и погодных условий. Если при принудительном воздухообмене этот параметр регулируется скоростью вращения вентилятора, то при естественном воздухообмене – с помощью жалюзи. Положение планок меняется путем перемещения специального рычага. В зависимости от зазора скорость воздуха может быть увеличена или уменьшена. Можно регулировать как входящий, так и выходящий поток воздуха.

Эти устройства часто устанавливаются на фундаментные отверстия, приточные и вытяжные воздуховоды. Недостатком этих продуктов является необходимость периодического демонтажа, очистки и смазки подвижных механизмов.

Инерционные решетки или изделия с обратным клапаном предотвращают поступление воздуха из вентиляционной системы в помещение при обратной тяге. Предотвратитель обратного потока представляет собой тонкую пластину, установленную в центре. Когда воздух течет правильно, пластина открывается, а когда нет, она закрывает отверстие. Такой клапан может быть установлен в любую решетку. Самый простой вариант выполнен в виде тонкого листа пластика.

Нет четкого мнения о том, нужен ли клапан или нет. Главный аргумент – возможность прилипания хлопьев. Со временем грязь скапливается на решетке, хлопьевидные палочки и блокируют доступ воздуха. Эту проблему можно решить простой очисткой устройства. Однако в некоторых случаях необходимо использовать обратный клапан. Например, когда естественная вентиляция и принудительная вентиляция установлены в одном и том же воздуховоде.

Иногда щелевые конструкции размещаются за подвесными потолками. У них продолговатая форма. Более широко используется в общественных местах и офисных зданиях. В домашних условиях на двери установлены вентиляционные кольца.

Решетка вентиляционная переточная

Вентиляционные решетки используются там, где необходимо обеспечить поток воздуха из одного помещения в другое – поэтому решетка монтируется в дверях, перегородках, перегородках между помещениями и т.д. Эти конструкции состоят из двух каркасов, обычно изготовленных из алюминия: наружной и внутренней. Внутренняя рама состоит из V-образных (т.е. угловых) ламелей, которые не должны препятствовать воздушному потоку, но в то же время мешать обзору.

Пробивные вентиляционные решётки

Планки, оборудованные ножом такого типа, представляют собой “ширмы” с прорезями такого же размера. Они расположены на равном расстоянии друг от друга. Специальный метод производства – пробивка – позволяет получить эффект сита. Для этого необходимо использовать специальное оборудование – координатный пресс. Используется технологически усовершенствованная модель АМАДА.

Пробивной пресс AMADA – это гидравлическая машина высокого класса с усилием 20 тонн. Он не только пробивает простые отверстия для решеток, но и создает узоры и рельефы на металле. Высокая точность штамповки делает конструкцию прочной и жесткой. В то же время, штампованные вентиляционные технические двери выглядят аккуратно и эстетично.

Общее описание решеток для вентиляции

Решетка – это обязательный компонент системы вентиляции квартиры или частного дома, офиса, банка или другого помещения.

Она служит конструкционным завершением вентиляционного воздуховода. Дополнительно выполняет предохранительную функцию и позволяет контролировать циркуляцию потоков кислорода.

Выбирая решетку для вентиляционного комплекса не нужно покупать самую дешевую. Лучше отдать предпочтение качественному изделию, которое долго прослужит и сохранит привлекательный внешний вид

Производством статичных и регулируемых модулей занимаются отечественные и зарубежные компании, поставляющие на потребительский рынок строительно-монтажные аксессуары и сопутствующие товары.

Как устроены модули?

Стандартная вентиляционная решетка обычно состоит из трех фрагментов:

• ребристая фасадная часть;
• внутренняя фильтрационная сетка;
• корпус.

Регулируемые модели имеют более сложное устройство. Их внешняя часть оснащается подвижными жалюзи. Это дает возможность задавать воздухопотоку нужное направление и равномерно распределять кислород по всем комнатам, имеющимся в квартире, доме или здании.

При покупке, регулируемую решетку нужно очень внимательно осмотреть и убедиться, что мобильные элементы не заедают и хорошо двигаются во все, предусмотренные конструкцией стороны. Только тогда пользоваться устройством будет легко и удобно

Внутри корпуса решетки с запорным клапаном стоит специальная шторка, продувающаяся только в одном направлении. Это помогает исключить обратную тягу и попадание в систему извне инородных предметов и неприятных запахов.

Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

Установка

Монтаж вентиляционной решетки в дверное полотно не составит большого труда и вы вполне сможете сделать это самостоятельно.

Для установки решетки необходимо проделать следующее:

• Определить подходящий размер изделия для конкретной двери;
• Проделать в дверном полотне отверстие требуемого размера и установить решетку.

Инструментов для выполнения работы потребуется совсем немного. Заранее подготовьте линейку и карандаш, лобзик, шуруповерт или клей.

Работу лучше всего выполнять в такой последовательности:

• Измерьте при помощи линейки точные параметры приобретенной решетки;
• Выполните на двери разметку того места, куда будет установлена решетка. Учитывайте, что длина и ширина отверстия под решетку должны быть на 1-2 мм больше, чем размеры решетки;
• В углах разметки на дверном полотне проделайте 4 отверстия при помощи круглого сверла;
• При помощи лобзика (для деревянных дверей) или специальных инструментов (для дверей из других материалов) необходимо вырезать отверстие по нанесенной на дверь разметке;
• Приложите к двум сторонам полученного отверстия решетки. Закрепите их при помощи клея или саморезов. Вариант крепления указывается в инструкции к изделию.

Подводя итог, можно с уверенностью сказать, что благодаря установке венрешеток вы не только восстановите необходимую циркуляцию воздуха в помещениях квартиры, но и получите стильный и оригинальный декоративный элемент, который придаст интерьеру более современный вид.
