Вентиляционный дефлектор: что такое и как работает вытяжной дефлектор

Оглавление

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

Профилактиктический ремонт
Капитальный ремонт.
Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
Сильная тяга. будет весь жар уходить на улицу и прогреваться помещение не будет.
Если будет хорошая тяга. то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
Если появляются трещины. то нужно замазать раствором глины.
После того, как долгое время не топили. пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

Плохая тяга и накопленная сажа в дымоходной трубе.
В конструкции происходит разрушение материала.
Происходит разрушение у каналов стенки.
Оголовки начинают обмерзать.

Дымоход своими руками из кирпича
Искрогаситель на дымоход
Крыша для бани своими руками
Как сделать односкатную крышу своими руками?
Гараж из пеноблоков своими руками
Проект бани 6х6 с мансардой

Как сделать зонт на дымоход?

В принципе, при наличии навыков в слесарном деле дымоходный колпак нетрудно сделать самостоятельно. На просторах интернета можно найти самые разные чертежи колпака различных конструкций. Мы же дадим рекомендации по изготовлению простой версии зонта в виде четырехскатного грибка. Для начала заготовьте простой эскиз на бумаге, а затем снимите размеры дымохода по месту. Результаты нанесите на чертеж:

Далее, пользуясь формулой и готовой разверткой, приведенными ниже, рассчитайте все размеры колпака и приступайте к заготовительным работам. Для удобства рекомендуется вырезать выкройку ножницами из картона в натуральную величину. Затем надо приложить ее к листу металла, обвести острым предметом и приступать к обрезке.

Совет. Грибок лучше всего делать из оцинковки толщиной 0.5 мм либо из металла с порошковой покраской.

Остальные операции производятся в такой последовательности:

вырезанную заготовку согните начала по линиям с буквой d, а затем – по пунктирам (см. выкройку);
места соединения колпака просверлите и соедините на заклепках;
выполните основание и ножки изделия: для этого возьмите тот же металл и согните из него уголки, которые потом соедините между собой заклепками;
четырехскатный козырек на дымоход соедините с основанием, это можно выполнить тоже заклепками;
установите готовое изделие на трубу.

Как выбрать колпак на трубу дымохода

Функциями колпаков являются усиление тяги, предотвращение разрушения кладки из кирпича, увеличение коэффициента полезного действия дымоходной трубы (до 20%). Поэтому к выбору оголовка необходимо отнестись очень серьезно.

На начальном этапе необходимо определиться с конструктивными особенностями оголовка. Для печной трубы достаточно будет обычного колпака, который эффективно защитит от влаги и дождя, а также предотвратит задувание в печку.

Для более сложных дымоотводных систем требуется подбор колпака с конусом для разнесения дыма и со встроенным дефлектором. Отличия оголовков в зависимости от типа дымохода заключаются в технологии монтажа защитного колпака и особенностях элементов крепления.

Важен также выбор материала изготовления оголовков. Медные конструкции дороже, чем стальные, но они более надежны и долговечны. Характеристики цинк-титановых образцов близки к медным и отличаются высокой прочностью. Изделия из стали имеют срок эксплуатации 10-15 лет.

Для сложных дымоходных систем может понадобиться оголовок с дополнительными элементами — искрогасителем или дефлектором

Некоторые модели имеют специальную защитную сетку, которая препятствует проникновению мусора внутрь трубы, но она незначительно ослабляет тягу.

Технология изготовления прямоугольной вытяжной установки с флюгаркой

Чертеж прямоугольного колпака дымохода. (Для увеличения нажмите)

Вырезают из листа железа прямоугольник с учетом при сгибе, чтобы было 10 см на посадку дымовой трубы.
По сторонам делают косые надрезы на одинаковом расстоянии, при соединении эти надрезы дадут трапециевидные сегменты.
Далее делают четыре стойки, прикрепляют на углах прямоугольника, закрепив заклепками.
Загнуть кончики, получается отверстие, как на чертеже.
Отдельно вырезают прямоугольник: загибают в виде арки, закрепляют — это уже готовая вытяжка, для оригинальности можно изготовить флюгарку.
Готовую конструкцию устанавливают в дымоходную трубу.

Крепление трубы с установкой делают согласно тому, из чего сооружена дымовая труба.

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Рекомендуем ознакомиться: Методические рекомендации по расчётам для обустройства теплого пола

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Колпак на дымоход может стать оригинальным украшением кровли жилого дома

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

защита внутренней части дымохода от влаги, мусора и пыли;
усиление тяги в трубе для эффективного прогорания топлива в печи;
эстетичное дополнение дизайна здания;
продление срока эксплуатации дымохода в результате его защиты от осадков.

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Металл — практичная основа для дымника

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

сталь листовая;
листовой алюминий;
медный металлопрокат;
нержавеющая сталь в листах;
цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

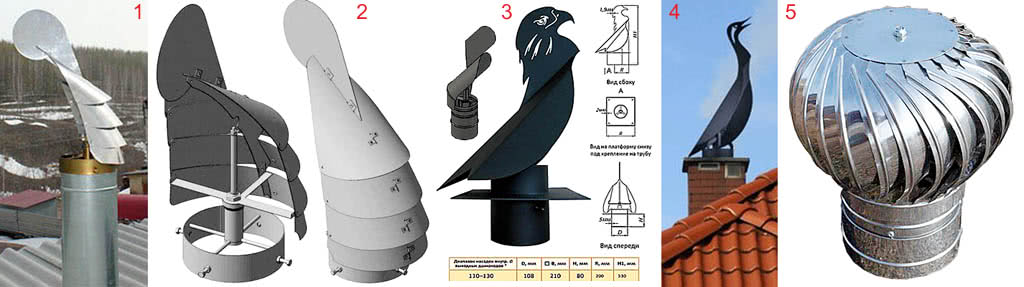

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключает в усилении тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

колпак с открывающейся крышкой;
плоский дымник для трубы;
колпак с флюгером;
колпак многоскатной конструкции;
дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

Выбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Изделия в виде трубы оптимальны для газовой системы отопления

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Как собрать самому?

Стабилизатор тяги дымохода собрать своими руками реально и вполне под силу, даже обычному человеку, мало знакомому с вопросами ремонта и конструирования. Главное знать некоторые особенности и иметь в наличии определенный инструмент, который значительно облегчит вам учесть при работе и позволит создать механизм ничем не уступающим заводским аналогам, а возможно даже лучше.

Итак, перечень инструментов:

Баллон с газом, по примеру сжатого аргона.
Листы «нержавейки» напоминающие «лепестки», либо обычные кругляки.
Отдельный лист «нержавейки», с толщиной не мене 1,2 мм.
Сварочный аппарат.
Арматура либо прут, диаметр не менее 8-10 мм.
Болты, шайбы, гайки, заклепки.
Такие инструменты, как ключи, отвертки, ножницы по металлу, молоток и тому подобное.

Учитывайте тот факт, что для изготовления собственноручно стабилизатора, подойдет только «нержавейка». Цинковое покрытие попросту не пригодно в таком случае. Чтобы стабилизатор имел универсальное значение, то есть обладал возможность регулировать и перекрывать дымоход, нужно сделать следующие действия:

Скрутите трубу, размеры в пределах 300 мм.
Приварите её стыковым образом, внахлест должен быть порядка 10 мм

Обратите внимание, что внутренний диаметр не должен быть менее 115 мм.
Зашкурите швы обеих сторон.
Прикрутите винтовой фиксатор, который будет отвечать за поворот «лепестка на 180 градусов.
Для проворачивания клапана, установите для удобства дополнительную рукоять.
Сделайте бортик.. Устройство готово к установке

Устройство готово к установке.

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6.
Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной.
Теперь собирается обратный конус. Это производится на фальцах.
На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок.
Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240.
D – 140; H – 168 и W – 280.
D- 200; H – 240 и W – 400.
D – 400; H – 480 и W- 800.
D – 500; H – 600 и W – 1000.
Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.

Для чего предназначен дефлектор?

Дефлектор – это устройство, которое блокирует внешнее воздействие на дымоход. Он не дает проникнуть в трубу различному мусору и блокирует воздушные потоки. Дефлектор стандартного типа состоит из трех обязательных элементов: цилиндра, диффузора и защитного колпака. Защитный колпак препятствует попаданию в дымоход каких-либо предметов.

Цилиндр уменьшает интенсивность ветряных потоков. Воздушные потоки ударяются об цилиндр и частично поднимаются вверх. В итоге ветер захватывает продукты сгорания, которые выходят из дымохода, что в несколько раз улучшает тягу дымовой трубы. Так как потоки двигаются по прямой, не создаются завихрения. В итоге угарный газ полностью выводится наружу из дымохода. Такой эффект происходит благодаря закону Бернулли о газах. В канале с уменьшающимся поперечным сечением растет скорость движения газов, при этом падает давление. Попадая в зону с низким давлением, поток воздуха ускоряет вывод веществ. В случае дефлектора – дым.

Принцип действия дефлектора

Дефлекторы устанавливают на дымоход в качестве защитного устройства от внешних факторов. Он осуществляет несколько функций:

препятствует появлению обратной тяги во время сильного ветра, из-за которой дым может попасть в помещение;
защищает трубу от попадания посторонних предметов, таких как листья, мусор или птичьи гнезда;
не дает проникать в дымоход осадкам;
способствует беспрепятственному отходу из трубы продуктов сгорания;
препятствует затуханию пламени в печи;
осуществляет прирост тяги до 20%, благодаря чему лучше прогорают угли.

Во время строительства дымохода учитываются многие факторы. Расчет диаметра канала, высоты трубы и формы сечения проводится с учетом того, чтобы тяга была максимальной. Но предусмотреть все ситуации невозможно. Сильные порывы ветра могут создать в дымоходе обратную тягу, пропадет необходимая разница в давлении, из-за чего продукты сгорания не будут проникать через дымоход. Предотвратить возникновение всех этих явлений помогает дефлектор.

Установка дефлектора на трубу дымохода желательна для печей любого типа.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
дымник служит защитой от попадания мусора и влаги в виде осадков;
если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
грибок с декоративными элементами дополняет архитектурный стиль здания.

По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Способы измерения

Если имеются сомнения, что тяга дымохода находится на достаточном уровне, необходимо выполнить проверку. Самым простым способом является провести исследования при помощи анемометра. При показаниях прибора в районе 10-2 Па тяга считается нормальной. Однако у такого метода имеется один минус. Он отличается невысокой точностью измерений. Это относится к недорогим приборам. К примеру, при наличии тяги менее 1 Па они могут показать, что ее вовсе нет. Это говорит о необходимости использовать более качественные измерительные устройства.

Профессиональные устройства отличаются высокой ценой и при этом довольно дорого стоят. Такие приборы обычно используются опытными печниками. При отсутствии анемометра можно воспользоваться одним из таких способов:

По дыму. Очевидным признаком наличия или отсутствия тяги является дым, который может проникать в комнату. Если помещение задымляется, значит тяга плохая. В этом случае высок риск отравления угарным газом.
По цвету пламени. Присмотревшись к цвету пламени, можно узнать, насколько сильной является тяга. Если пламя, которое находится внутри топки, отличается белым оттенком, а при горении слышны потрескивания, выискиваемый показатель слишком высокий. Оранжево-красный оттенок свидетельствует о недостаточном уровне силы вытяжки. При правильном устройстве дымохода пламя отличается золотисто-желтым цветом.
При помощи спички. Если поджечь спичку или свечку, и поднести к прибору отопления, при хорошей тяге пламя будет наклоняться в сторону топки. При ровном горении пламени можно говорить об отсутствии вытяжки. Если же пламя будет наклоняться в сторону от дымохода, здесь имеет место обратная тяга.
Зеркальцем. Такой метод тоже часто применяют для определения силы тяги. К дымоходу просто нужно поднести карманное зеркальце. Если на нем появится конденсат, тяга невелика.

Внимание! Тяга в дымоходе появляется за счет разницы показателей давления на улице и в комнате. В комнате, которую требуется отопить, давление выше, чем за ее пределами

Это объясняется тем, что температура в ней выше. При работе камина или печи многие владельцы частных домов отмечают снижение вытяжной силы в определенные периоды. Чтобы исправить ситуацию, понадобится создать усилитель вытяжной силы дымохода.

Что представляет собой дефлектор

Это металлическая насадка из оцинкованной или нержавеющей стали, которая надевается на верхнюю часть дымохода или вентиляционного узла на крыше.

В основе работы дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета вытяжной трубы скорость воздушного потока увеличивается. При повышении скорости потока вытяжные газы разрежаются, создавая область низкого давления, благодаря которой возникает тяга. Согласно подсчетам, установка дефлектора на дымоход повышает КПД отопительной системы на 20-25%.

Дефлектор состоит из нескольких элементов – металлического патрубка, который устанавливается на дымоходе, диффузора, внешнего кольца и защитного элемента (зонта).

Назначение и сферы применения

Функциональные возможности дымохода обуславливают такие параметры, как качество обогрева помещения, уровень корректности энергозатрат, безопасность эксплуатации теплогенерирующего оборудования. Требуется постоянно контролировать силу тяги в дымоотводном канале, так как:

при отсутствии тяги или слабом протоке проблематично разжечь огонь;
обратный вброс продуктов горения чреват последствиями, опасными для здоровья;
при критичной интенсивности исходящих потоков значительно повышается уровень теплопотерь.

Основные причины изменчивости тяги обуславливаются следующими факторами:

Колебание атмосферных температур. В жаркую погоду наблюдается опрокидывание струи в дымовой трубе, потоки двигаются в обратном направлении. При холодном внешнем воздухе усиливается отток газов.
Перепады давления воздуха. Изменение параметров атмосферного давления влияет на интенсивность струи в газоотводном канале.
Параметры высоты дымовой трубы. Величина разряжения в верхней точке канала дымоудаления зависит от высоты трубы. Чем значительнее этот параметр, тем сильнее тяга.
Особенности устройства дымоотводного канала. Протяженность, наличие изгибов, шероховатости внутренней поверхности, наличие посторонних предметов и отложений на стенках обуславливают ухудшение тяги.

Оснащение вытяжного канала автоматическим регулятором позволяет нейтрализовать все вышеупомянутые риски и улучшить потенциал теплогенерирующего устройства любой модели, в том числе и приборов конденсационного типа. Стабилизаторы тяги широко применяются в индивидуальных системах отопления Москвы и других регионов.

Стабилизатор тяги промышленного производства

Дымососы электрические

В некоторых ситуациях, например для использования с печами, работящими на дровах или каминами, допускается установка специальных электрических канальных вентиляторов-дымососов. Они рассчитаны на работу в среде с повышенной температурой и наличием золы, конденсата и прочих продуктов горения. Однако устанавливать их на дымоход котла, работающего на твердом топливе, недопустимо, температура газов в нем может достигать 650-800оС.

Такие дымососы способны автоматизировать работу дымохода. Специальный датчик температуры и силы потока регулируют активность электропривода, тем самым всегда поддерживая в системе оптимальную тягу.

Краткие характеристики основных разновидностей

Дефлектор может изготавливаться из оцинковки

Дефлектор Григоровича (универсальный) – для вентиляции и удаления дыма.
Модель Центрального Аэрогидродинамического Института – самый распространенный вариант. Состоит из входной полой цилиндрической части, диффузора, корпуса, фиксирующих кронштейнов и «зонта».
Astato – разновидность тарельчатой открытой установки статодинамического типа комбинированного (естественного и принудительного) исполнения. Простая конструкция и приемлемая эффективность при экономичном потреблении электроэнергии.
Н-образные модели: узнаваемы по сразу двум дефлекторам на одном оголовке, другие.

Флюгеры

Дефлекторы для труб – флюгеры называют еще флюгарками. Иногда так называют все дымники вообще, но это неверно, т.к. флюгер по определению устройство поворотное.

Дефлектор на трубу – флюгер может быть выполнен поворотным самоориентирующимся и вращающимся. Последние называются еще турбодефлекторами, а самоориентирующиеся дымовыми зубьями, что тоже неверно. Дымовой зуб – часть дымохода английского камина. Слабое место всех флюгерных дефлекторов – подшипник. Он очень легко засоряется и затягивается сажей, а уплотнения подвержены усиленному износу. Поэтому осматривать дефлектор-флюгер нужно не реже раза в 2 месяца. Но сам дефлектор-флюгер почти никогда не обрастает главным врагом всех неподвижных дефлекторов – сосульками.

Дефлекторы для труб – флюгеры

Многолопастный дефлектор-флюгер (поз. 1 и 2 на рис.) дает стабильную тягу на ветру до 9-10 баллов при незначительных нагрузках на трубу, поэтому его можно ставить на сэндвичевые, керамические и стеклянные дымоходы. Однолопастный дефлектор-флюгер на сильном ветру сильно нагружает трубу, поэтому она должна быть прочной и дом располагаться в месте, где штормовой ветер не разгуляется. Зато однолопастный дефлектор-флюгер несложно оформить в виде птицы (поз. 3 и 4).

Турбодефлектор (поз. 5) – запомните и никому не верьте – не дымовой! Он вентиляционный или для газовых котлов с электроподжигом. Турбина вращается как ветром, так и током воздуха в трубе, причем правильно выполненная турбина, как в некоторых типах ветровых двигателей, самораскручивающаяся: достаточно самой слабой начальной тяги иди легкого дуновения ветерка, чтобы турбинка завертелась и потянула воздух, а остановится она только когда и тяга, и ветер полностью прекратятся. В системе вентиляции дома с турбодефлекторами включать вентиляторы в отдушинах приходится, как говорится, раз в год не каждый год. К сожалению, турбодефлектор легко затягивается пылью и мусором из воздуха, поэтому проверять его нужно тоже не реже раза в 2 мес.

Технические свойства турбодефлектора такие же, как у многолопастного самоориентирующегося, но трубу он нагружает еще меньше. Турбодефлектор вполне возможно сделать своими руками, см. видео ниже.

Обзор видов

Будет ли труба кирпичной или из нержавейки, зависит от проекта. Печное отопление – всего лишь одна из альтернатив газовому

Но и для того и для другого важно подобрать дымоход нужного диаметра и соответствующий ему оголовок. Распространённые диаметры труб – 120/200 мм в поперечнике (круглая стальная труба)

Для маломощных печей и газовых котлов существуют и трубы с малым диаметром обхвата – 60/100 мм, но такое решение тщательно пересчитывается.

Размеры колпака, например, при 13-сантиметровой (по диаметру) трубе могут достигать от 20 до 25 см. Форма зонта (крышки, главной части оголовка) напоминает круговой скат с верхушкой по центру. Держатели зонта – полосы из той же самой нержавеющей стали – это три расположенных под углом в 120 градусов соединительных (вертикальных) элемента. Полученная конструкция прикреплена на отрезок трубы аналогичного диаметра, представляющей собой укороченную секцию дымохода длиной, как правило, не более 10 см.

Жёсткость оголовка достаточна, чтобы он «уселся», подобно этой же секции на предыдущую и расположенную ещё ниже, довольно плотно – и при этом не сорвался со своего места даже во время урагана. Недостаток любых оголовков – дополнительная, пусть не слишком большая, парусность, стремящаяся «завалить» трубу набок при сильном ветре.

Крутящиеся же могут оказаться совмещёнными с простейшим флюгером, указывающим направление ветра: их вращение обеспечивает облегчённая конструкция. Колпак подобной трубы вращается в ту сторону, куда толкает его ветер: конструкция такого зонта имеет приподнятый элемент, создающий необходимую парусность, что в значительной мере препятствует задуванию ветром дыма обратно в печку (и в помещение, где та находится).

По форме

Прямоугольный оголовок жёстко закрепляется на такой же по форме верхушке трубы. Разновидность его – квадратный оголовок. Крутиться он не может ни при каких обстоятельствах. «Сидит» он на верхушке трубы не менее жёстко, чем его конусный (с конусообразным зонтом) собрат. Прямоугольная конструкция – щелевое исполнение дымового прохода, благодаря чему дым рассеивается раньше, чем внезапно возникшая обратная тяга втянула бы продукты горения обратно в трубу.

По наличию дополнительных элементов

Главным из дополнительных элементов на оголовке является дефлектор. Его назначение – не дать обратной тяге сформироваться в зависимости от направления ветра и местоположения трубы относительно ската кровли. На практике часто применяют простой круговой дефлектор, представляющий собой ровную полосу стали, обёрнутую посередине в плоскости, в которой расположены нижние края зонтика.

Также дефлектор защищает внутренние и внешние стенки оголовка от косых ливней и снежного заноса при штормовом или ураганном ветре. Установка дефлектора и зонтика на оголовке – важные составляющие. Однако дефлектор может оказаться и щелевым, – чего не скажешь о зонтике оголовка. Фрагментированный, «щелевой» выброс дыма и отработанных газов – самое безопасное решение с точки зрения законов физики, справедливых в отношении печного и котельного отопления.

Дополнительной мерой, защищающей от внезапного пожара на территории из-за обилия искр, считается монтаж сетки. Она является искрогасителем, но не заменит дефлектор в полной мере. Недостаток сетки – относительно быстрое её засорение сажей. Оголовки могут оснащаться и откидным зонтиком.

Вентиляционный дефлектор: устройство, разновидности, правила монтажа
