Ручной насос для опрессовки системы отопления, отличаются ли от устройств для заполнения, иначе закачки или запитки

Оглавление

Как работает насос при опрессовке

Применительно к трубам – так называют создание повышенного давления на отдельном участке трубопровода для выявления утечек, поврежденных коррозией и других потенциально слабых мест. В качестве закачивающего устройства используется опрессовочный насос.

Первый раз опрессовка проводится непосредственно после установки отопительной или других систем газоснабжения и водоснабжения, а также других магистралей и трубопроводов. Принцип действия данного процесса довольно прост, но требует наличия подходящего насоса для опрессовки и соблюдения аккуратности.

Когда вся система собрана воедино, она наполняется жидкостью в максимальном количестве. Затем подключается опрессовщик, который наполняет систему излишним давлением, превышающим рабочую норму в 2-3 раза.

С этой целью в опрессовщиках механического типа встраиваются ограничители, которые не дают перекачивать давление в системе. После того как достигнут достаточно высокий уровень давления, необходимо наблюдать за показаниями манометра: если они не уменьшаются, значит утечки нет, система герметична и может работать. Если давление начинает падать, необходимо найти место утечки, ликвидировать ее и повторить тест.

Опрессовку труб нужно проводить обязательно, чтобы избежать утечки воды, например, на пол. Но в любом случае нужна гидроизоляция деревянного пола, которая защитит дерево от попадания влаги. В случае неправильной обработки и эксплуатации дерево сильно подвержено гниению и рассыханию. Подробнее об устройстве пола в деревянном доме читайте здесь.

Ручные нагнетатели

Рабочее давление отопления многоэтажных построек, малоэтажных и частных домов часто отличается из-за различной протяженности трубопроводов, обеспечивающих подачу теплоносителя. Оно регламентируется согласно ГОСТу.

Для обычных домов времен Хрущева оно должно быть около 9 атмосфер, но не всегда в системе существует такое давление. Очень часто оно немного ниже из-за изношенности трубопроводов и регистров в квартирах жильцов.

Ручной опрессовщик имеет ряд преимуществ:

относительно небольшая цена агрегата;
дешевизна и простота в обслуживании;
мобильность;
эксплуатация в условиях отсутствия электроэнергии.

Ручной агрегат снабжен емкостью до 15 литров в зависимости от модификации насоса для рабочей жидкости, рукавом длиной 2 метра и более, который

соединяет трубопровод с насосом и манометром. По мере проведения испытания, работник нагнетает жидкость с помощью специального рычага, постоянно следя за показаниями манометра. Соединительные шланги покрыты оплеткой, защищающей их от расширения.
Достоинством этого опрессовочного оборудования является небольшая себестоимость, надежность, легкость конструкции и простота эксплуатации. Среди недостатков необходимо отметить невысокое давление нагнетания, сложность проведения гидроиспытаний для линий большой протяженности. Максимальное рабочее давление ручных опрессовщиков доходит до 25 атмосфер, в зависимости от модели агрегата.

Для испытания теплосетей с большой протяженностью трубопроводов – многоэтажные дома, большие промышленные помещения – целесообразнее использовать электронасос.

Классификация насосов

Исходя из типа эксплуатации, все опрессовщики можно разделить на несколько категорий:

Пневматический. Относится к категории электрических устройств, их стоимость весьма существенна. Он способен создавать высокое давление.
Электрический насос опрессовочный. Никаких физических усилий для создания давления внутри системы не понадобится. А вот его вес и размеры будут отличаться, основываясь на выбранных моделях. При отсутствии сети, может работать и от генератора. Уровень создаваемого давления средний.
Опрессовочный насос ручного типа. Используется для проверки собственных небольших отопительных систем. Работает не от сети, а его вес приближен к минимальной отметке, что позволяет везде брать его с собой. Выбор отдельных деталей также не составит труда.
Насос электрогидравлического типа. Является достаточно сложным, с технической точки зрения, оборудованием. Его потенциал велик, однако исходя из стоимости, его следует использовать исключительно в промышленных масштабах при испытании больших трубопроводов и систем.

Если окончательный выбор в пользу той или иной модели еще не был совершен, следует рассмотреть более детально их основные характеристики:

тип используемой при проверке жидкости;
общие габариты, в том числе и вес;
объем проходящей через него жидкости;
усилия, которые необходимо приложить для его функционирования;
максимальный показатель мощности;
объем основного резервуара;
страна производитель (сложность покупки отдельных деталей);
максимальный показатель давления;
наличие возможности самовсасывания.

Какие бывают опрессовщики

Различают два основных типа: ручные и электрические. Рассмотрим каждый вид более детально.

Ручные

Компактные и легкие станции с резервуаром, поршневой помпой, манометром и обратным клапаном. Имеют массу положительных качеств:

Не нуждаются в подключении к электросети, т.е. могут эксплуатироваться хоть в чистом поле.
Имеют весьма компактные размеры и небольшой вес. Один работник легко справляется с доставкой агрегата к месту испытаний и установкой его в рабочее положение.
Устройство простое и надежное. Эксплуатация не требует специальных навыков и может быть доверена новичкам.
Стоит недорого, как при покупке, так и при обслуживании.

Недостатком устройств этого типа является необходимость приложения физических усилий при проведении испытаний. Вода закачивается в сеть или емкость вручную. Примерно так, как когда-то качали воду из уличных водоразборных колонок.

Несмотря на свою простоту, ручные опрессовщики способны нагнетать в трубопроводе давление до 60 бар. Для того чтобы опрессовать отопительную или водопроводную сеть это даже много. Конструкция крайне проста. На верхнем обрезе небольшого металлического резервуара смонтирован поршневая помпа с всасывающим и нагнетательным патрубками, обратным клапаном и показывающим манометром. Объем резервуара обычно составляет 10-12 литров.

Кроме опрессовки трубопроводов и емкостей, с помощью ручных опрессовщиков легко производится настройка и проверка срабатывания предохранительных клапанов.

Электрические

Производительность опрессовщиков с электроприводом многократно превышает тот же параметр ручных моделей. Минимальное давление, которое они могут нагнетать, начинается с 60 бар.

Для испытаний подводящих трубопроводов и емкостей гидравлического оборудования применяются аппараты, обеспечивающие напор до 500 бар. Самовсасывающим агрегатам, каковыми в большинстве случаев являются электроопрессовщики, нет необходимости заливать воду во всасывающий патрубок. Они способны поднять воду из резервуара, если расположены не высоте не более одного метра над ним.

В отличие от ручных аналогов, электроопрессовщики могут, при необходимости, подкачивать воду в испытуемую сеть. В замкнутых контурах отопительных и технологических трубопроводов электрический опрессовочный насос может использоваться для поддержания напора в автоматическом режиме. Для этого его врезают в схему, в комплекте с накопительным баками и сбросными клапанами и датчиками. Такие установки называются «Элькомат» или «Гигамат» (на фото), в зависимости от мощности.

Кроме основного назначения, электроопрессовщики могут использоваться в качестве минимоек. При наличии подходящих насадок, с ними легко мыть машины, окна, очищать от мха и грязи шиферные кровли и т.п.

К достоинствам электроопрессовщика следует отнести следующие его характеристики:

высокопроизводительный;
высоконапорный;
работает в автоматическом режиме;
с функцией минимойки;
обладает компактными размерами и относительно малым весом.

Имеются и свои минусы:

привязан к электросети;
дорого стоит;
обслуживание обходится недешево.

Электрический опрессовочный насос стоит значительно дороже ручного. Нет смысла приобретать его для домашнего употребления. Это профессиональное оборудование.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Как сделать правильный выбор

При выборе нужно учитывать емкость системы отопления При выборе насоса нужно учитывать общую емкость системы, которая подвергается процедуре, и частоту проведения опрессовки. На рынке представлены модели различных марок, выбирать которые необходимо в зависимости от их типа. Ручные модели имеют упрощенную конструкцию, не доставляют сложностей и недорого стоят. Но для создания нужного уровня давления при работе с ними нужно тратить больше времени в отличие от насосов с электрическим приводом. Приборы различаются с учетом продолжительности работы и способны выдавать результаты с разной точностью, на которую влияет мощность конкретной модели.

Если в процессе процедуры используется насос с низкой мощностью, для проведения тестирования понадобится больше времени, поскольку такие устройства медленно заполняются водой. Выбирать опрессовщик нужно с учетом габаритов системы трубопровода, которую подвергают проверке. Если речь идет о частном доме, можно приобрести специальный нагнетатель, пропускающий 2-3 литра жидкости в минуту. Для многоэтажных домов и теплотрасс используют циркуляционные насосы, обеспечивающие непрерывное движение жидкости внутри системы.

Какие функции выполняет опрессовочный насос?

В эксплуатации инженерно-коммунальной инфраструктуры большое значение имеют обслуживающие профилактические мероприятия. Они позволяют выявить возможные неполадки на линии, зафиксировать нарушения герметичности, резкие перепады давления и т. д.

Качество и точность обнаружения подобных проблем зависит от применяемого способа. Самым распространенным и относительно эффективным методом такого рода является опрессовка. Специальные насосы для опрессовки систем отопления часто используются в качестве инструмента профилактического и планового тестирования отопительной сети.

Основу любого агрегата такого типа представляет насосный узел, обеспечивающий рабочее усилие. В качестве обязательных сопутствующих компонентов можно выделить резервуар с жидкостью, шланговые коммуникации, а также комплекс средств управления. Сегодня даже простейшие насосы для опрессовки систем отопления дополняются манометрами в базовой комплектации.

Этот прибор, собственно, и дает информацию, по которой можно оценить состояние трубопровода. Что касается материалов изготовления насосов, то их в основном представляет сталь, а также высокопрочные композиты. По крайней мере, это относится к моделям от крупных изготовителей.

При выборе опрессовщика важно учитывать и массу, так как в зависимости от условий применения и транспортировки могут иметь место ограничения по этому параметру. В среднем качественные современные насосы такого типа весят 5-7 кг

Какой дом Вам нравится больше?
Дом из бруса 14.6%

Кирпичный дом 9.23%

Бревенчатый дом 5.92%

Дом из газобетонных блоков 17.94%

Каркасный дом 35.85%

Дом из пеноблоков 16.47%
Проголосовало: 2720

Непосредственно операция опрессовки рассчитывается на выявление утечек и отклонений в перепадах давления. Однако насосы для опрессовки систем отопления имеют более широкий функциональный спектр. Они также выступают средством профилактического обследования конкретного участка линии

Это важно с точки зрения обеспечения своевременных ремонтных операций. Чаще всего необходимость использования такой ревизии возникает после завершения монтажных или ремонтных действий

В правилах эксплуатации систем отопления некоторые пункты содержат указания, согласно которым, процедура опрессовки является обязательной. Например, без нее не обойтись при сдаче объекта в эксплуатацию. Также распространена практика использования опрессовщиков перед наступлением отопительного сезона, когда необходимо проверить надежность соединений в трубопроводе.

Установка и применение насоса

Схема опрессовки системы отопления Опрессовочные аппараты и гидропрессы различного калибра используют для проведения испытаний систем отопления и водоснабжения, а также сантехнических установок. С их помощью проверяют целостность отдельных участков и выявляют различные неисправности. В первую очередь тестирование при помощи опрессовщика проводят во время сдачи системы в эксплуатацию. Во время монтажа элементов из полипропилена, полиэтилена или металлопластика в местах креплений могут образовываться зазоры. В дальнейшем любое из этих мест способно стать причиной утечки в процессе эксплуатации.

При помощи насоса можно быстро обнаружить участки с высоким риском возникновения протечки. Внутри системы создается давление с уровнем гораздо выше максимального рабочего. Если трубы способны выдерживать его в течение нескольких часов, это говорит о том, что они будут долго работать в нормальном режиме. Насос помогает оценить и качество проведенных ремонтных работ. Все элементы трубопровода, например, стояки, обязательно проверяют перед запуском, заставляя работать в условиях повышенного давления. Перед работами необходимо подготовить систему, если она является автономной, понадобится выключить теплогенератор.

В неавтономной системе участок, который будет проверяться, перекрывают при помощи кранов

Важно позаботиться о том, чтобы теплоноситель был слит. После контур системы заполняют водой, нагретой до температуры не более 45 градусов, в процессе заполнения воздух начнет постепенно уходить. На следующем этапе подсоединяют компрессор для опрессовки, доводят давление до рабочей отметки и осматривают участок на предмет повреждений

Затем давление постепенно увеличивают и оставляют на нужном уровне на 10-15 минут. Уровень давления регулируется при помощи манометра. Все места осматривают на предмет утечек, проверяют радиаторы, арматуру и стенки труб, исправность всех кранов и клапанов

На следующем этапе подсоединяют компрессор для опрессовки, доводят давление до рабочей отметки и осматривают участок на предмет повреждений. Затем давление постепенно увеличивают и оставляют на нужном уровне на 10-15 минут. Уровень давления регулируется при помощи манометра. Все места осматривают на предмет утечек, проверяют радиаторы, арматуру и стенки труб, исправность всех кранов и клапанов.

Профилактическая опрессовка систем позволяет предотвратить возможные утечки и аварии, выявить и ликвидировать повреждения на ранних этапах. Пресс гидравлический ручной либо электрический для опрессовки трубопроводов дополнительно помогает определить степень износа труб и предполагаемые сроки их замены.

Принцип действия опрессовочного насоса

Суть работы опрессовочного насоса сводится к следующему:

собранную трубопроводную систему максимально наполняют рабочей жидкостью. Из нее нужно удалить даже мельчайшие пузырьки атмосферного воздуха.

к системе подключается устройство и им создается избыточное давление (путем работы рукояткой или мотора)

При проверке трубопровода нужно создавать давление в 2 или 3 раза большее расчетного рабочего. Это позволит застраховаться от неожиданных аварий и прорывов трубопровода в ходе его будущей эксплуатации

Стабильность созданного давления контролируется нужное время по встроенному в опрессовщик высокоточному манометру. Если давление остается стабильным, то трубопровод годен для эксплуатации.

При поднятии давления в опрессовщике нужно выставить загодя его ограничитель (имеется на моделях ручных опрессовочных насосов Candan и Rothenberger). Это убережет от риска перекачки (особенно это актуально в случае применения электрических устройств)

Виды опрессовщиков и характеристики

Опрессовочные насосы по типу привода делятся на ручные и электрические. Первые приводятся в действие мускульной силой человека посредством рычага, а вторые — электромотором.

По типу насосной установки все опрессовщики делятся на три группы:

Поршневые — они всегда оснащаются ручным приводом, позволяют работать с широким спектром жидкостей, мобильны, точны и надежны.
Пластинчато-роторные — высокопроизводительны, но их рабочая часть контактирует с жидкостью, что создает проблемы при техническом обслуживании и ограничивает возможность работы только с водой (без включений более 1 мм).
Мембранные — их преимущество состоит в отсутствии прямого контакта большинства деталей с перекачиваемой жидкостью. Это делает удобной и эффективной работу с маслами или при проверке канализационных трубопроводов.

Ручной насос для опрессовки

Оптимальным инструментом для точной и быстрой проверки небольших трубопроводных систем является насос опрессовочный ручной. Практически всегда это небольшие модели, чье рабочее давление не превышает 60 бар. Нагнетание давления происходит с помощью мускульной силы оператора особым рычагом. Его же можно зафиксировать и использовать как рукоятку прибора во время транспортировки.

Простота и точность, которые имеет насос опрессовочный ручной, дополняются его небольшой стоимостью. Это делает его применение как любителями, так и ведущими малый бизнес

Насос опрессовочный ручной способен работать не только с водой, но и с маслами и антифризами. Это достигается оснащением его высокопрочными и химически стойкими шлангами, фитингами и баком. Плюсом ручного опрессовщика является высокая точность и отсутствие нужды в частых поверках. Им удобно пользоваться в стесненных условиях и на выезде.

Упростить работу используя насос гидравлический опрессовочный ручной можно следующим образом: подключив опрессовщик к проверяемой системе нагнетать давление изначально не им, а циркуляционным насосом. И лишь когда оно станет достаточно высоко — задействовать опрессовщик для его максимального повышения и проведения контрольных измерений

Опрессовочный насос ROTHENBERGER RP 50/ RP 50 INOX (видео)

Ознакомившись с предлагаемым здесь видео, можно наглядно изучить работу с типичным ручным насосом для опрессовки. В качестве него выбрано изделие популярной марки ROTHENBERGER — ручной опрессовочный насос ROTHENBERGER RP50/RP50 INOX.

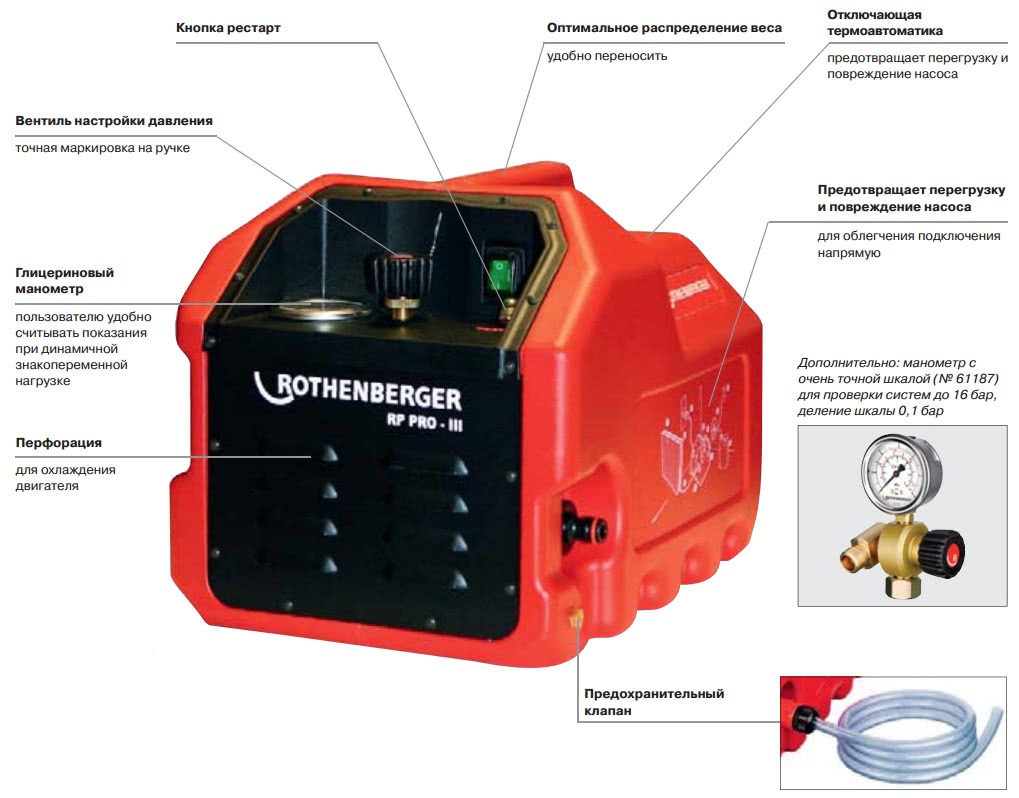

Электрический опрессовщик

Опрессовщики этого типа более габаритны. Но их положительной стороной является высокая производительность. По устройству он чаще всего или пластинчато-роторный или мембранный. Реже он может быть поршневым.

Практически все электрические опрессовщики работают от обычной бытовой электросети (220 или 120 В). Кроме этого положительной их стороной является возможность самовсасывания. Это означает что не нужно вручную заполнять насосный объем жидкостью перед пуском. Устройство делает это само — нужно лишь опустить всасывающий шланг в емкость с жидкостью (вода, масло, антифриз).

Для точных и быстрых измерений и поверок в больших трубопроводных системах лучше всего размещать электрические опрессовочники стационарно. Лишний раз перемещать их не стоит

Суть опрессовки

Отопительная система частных домов и загородных коттеджей нуждается в регулярном контроле технического состояния и подготовке к эксплуатации в преддверии холодного периода времени. Чтобы система функционировала без перебоев, необходимо периодически производить опрессовку, которая помогает обнаружить дефекты, и выявить утечки до начала отопительного сезона.

Опрессовка — это специальное испытание отопительной системы здания на герметичность и прочность посредством высокого давления, которое создается после накачивания трубопровода жидкостью. Так как тепловой носитель в трубах находится под постоянным давлением, следовательно, все составляющие контура подвергаются систематической нагрузке.

Нередко во время отопительного сезона в систему проникают воздушные массы, приводящие к возникновению гидравлических ударов. В результате появляются разные протечки, которые не всегда фиксируются.

К примеру, на отдельных участках системы в теплых полах. Именно по этой причине отопительная система должна быть опрессована перед подключением отопления. Кроме выявления повреждений, опрессовка способствует прочищению трубопровода от скоплений мусора, ржавчины, остатков воздуха, грязи и других отложений, препятствующих свободному передвижению жидкости.

Замечание специалиста: своевременное диагностирование системы и обнаружение проблемных участков поможет избежать проблем и финансовых трат во время отопительного сезона. Дефект в трубопроводе может привести к разрыву трубы, крупной течи и невозможности перекрытия тока воды.

Виды оборудования

В зависимости от технических параметров все насосы для опрессовки классифицируются по двум группам: электрические и механические. Существует несколько модификаций электрогидравлических насосов, однако, их применяют несколько реже.

Хотя принцип работы насосов отличается, функциональное назначение практически идентично: опрессовка системы, нахождение утечки, профилактика и сдача в эксплуатацию. Перед использованием оборудования необходимо ознакомиться с прилагаемой инструкцией. При желании можно сконструировать самодельный насос, особенно если он нужен для опрессовки частного дома.

Для этого потребуются медные трубы, заглушки, обратный клапан, манометр и штуцер, через который должна проходить труба. Все элементы собираются в определенной последовательности с использованием сварки.

Для уплотнения соединений задействуют льняные пряди. Стоимость такой установки будет намного дешевле аналогов, однако, для его изготовления требуются определенные навыки и знания.

Как он работает

Для проверки работоспособности и целостности отопительной системы используется максимальный показатель давления, которое устройство только способно выдержать и не поломаться. Проверке могут подлежать и отдельные участки устройства, однако для этого должна быть использована запорная арматура. Опрессовочный насос отвечает за закачку в систему жидкости, которая будет находиться под определенным давлением. Его наличие крайне необходимо для дальнейших проверок. После закачки воды, насос доводит уровень давления в системе до необходимого, после чего снимаются показания. Это позволит проверить устройство на герметичность. Если же было замечено снижение давления, то определяется место утечки, ее причины и проводятся все необходимые работы, направленные на ее устранение. После ремонта все испытания повторяются.

Работа насоса во время проверки системы на прочность

Опресовочный насос должен имитировать гидравлический удар – резкий скачок давления, вследствие быстрого закрытия запорной арматуры либо появления воздуха в системе отопления.

Для создания давления, но выше рабочего, в наполненную систему подключается насос для пресса, нагнетающий рабочую жидкость по трубопроводам в течение определенного времени.

Процедура проводится с постоянным снятием показаний манометра. При появлении повреждений, давление постепенно будет падать. Роль рабочей среды, при нагнетании давления, часто выполняет антифриз, вода или специальное масло.

Во всех опресовочных насосах существуют ограничители, помогающие избежать превышения необходимого давления.

Проверка на прочность системы отопления с помощью воздуха проводится компрессором. Присутствие утечек на соединениях трубопровода и в подозрительных местах проверяется мыльным раствором.

Механический

Ручной опрессовщик состоит из ручки для нагнетания давления, индикатора, шланга и корпуса. Эти приборы зачастую применяют как струбцины или гидропровод. Они незаменимы для использования в местах, где отсутствует электричество и водоснабжение.

У механизма немало преимуществ:

компактность, мобильность;
можно задействовать на ограниченной территории, при проведении небольших по объему работ;
долгий срок службы при бережном уходе, возможность ремонта;
безопасность в эксплуатации, за счет отсутствия быстровращающихся элементов;
приемлемая стоимость.

Недостатки механического насоса — низкая скорость подачи давления и необходимость в постоянном контроле. Вдобавок работа с устройством требует определенных физических усилий.

Компактность и удобство эксплуатации. особенности ручного насоса для опрессовки системы отопления
