Ремонт осветительных электроустановок

Во время ремонта проверяют наличие, целостность и надежность закрепления рассеивателей, экранирующих решеток, отражателей, патронов, ламподержателей, дросселей, стартеров, аппаратов защиты, надежность контактных соединений, состояние изоляции зарядных проводов, прочность крепления светильника к потолку, стенам, колоннам и другим конструкциям помещения.

В светильнике с люминесцентными лампами используют медные провода с пластмассовой или резиновой изоляцией на напряжение 500 В. Для светильников с лампами накаливания и ДРЛ применяют медные гибкие провода с теплостойкой изоляцией на напряжение 660 В марок ПРКЛ и ПАЛ-130 или ПРКС и ПАЛ-180 с допускаемой температурой проводов, соответственно, + 130 и +180°С и сечением не менее 0,5 мм².

При ремонте магистральных и групповых щитков проверяют контактные поверхности предохранителей и автоматов с точки зрения наличия окислов, грязи и пыли. Контактные соединения подтягивают, а обгоревшие или оплавленные — зачищают от копоти и наплыва металла, протирают и затягивают болтами или винтами. Неисправные аппараты заменяют на аналогичные новые или отремонтированные. Проверяют соответствие номинальных токов плавких вставок предохранителей действительным токам нагрузки. Щиты и шкафы должны иметь исправные замки и надежное уплотнение дверок.

При ремонте электрических проводок освещения обращается внимание на состояние изолирующих опор (изоляторов, клиц), изоляционных трубок и воронок в местах проходов проводов и кабелей через стены или перекрытия и защиты проводок от механических повреждений на высоте 1,5 м от поверхности пола. Неисправные изоляторы и другие изолирующие детали заменяются новыми

Места проводок с нарушенной изоляцией немедленно изолируют или заменяют участки проводок новыми. Поврежденные штепсельные розетки, выключатели заменяют новыми.

Во время ремонта осветительных проводок проверяют состояние контура заземления и заземляющих проводов, а также состояние крепления всех аппаратов и проводок к конструкциям. Ослабевшие или неисправные места креплений или соединений заземляющих проводников восстанавливают немедленно. Порванные, погнутые скобы крепления кабельных и трубных проводок заменяют новыми.

Источник

Выясняем причины поломки

Люстры с пультом управления чаще, чем другие осветительные устройства подвержены поломкам. Самая простая причина связана с севшей батарейкой. Более серьезные причины обусловлены неисправным блоком питания либо из выходом из строя контролера и программной платы.

Вид люстры с пультом управления сзади, видны блок управления, антенна, трансформаторы

Неисправность устройства можно определить по следующим признакам:

  • Сигнал подается, а лампочки не горят.
  • Устройство не работает при отдельных режимах освещения. Иногда происходит самопроизвольное отключение.
  • Не происходит переключение режимов пультом, но при ручном переключении все функционирует исправно.
  • Происходит самостоятельное переключение режимов, а люстра при этом мигает.

Такие поломки могут наблюдаться часто, но редко проявляются все вместе. При этом требуется заменить 1 или 2 элемента.

Различные виды лампочек группируются с помощью отдельных блоков. Они могут соединяться воедино контролером. Если батарейка исправна, но люстра не функционирует, пытаются запустить ее выключателем. Если попытка закончилась неудачей, то причина кроется в контролере. Необходимо в этом случае проверить и его работоспособность.

Иногда контролер запускает какой-то отдельный модуль. Например, работают только светодиоды. Галогены при этом не загораются. Проверяются все контакты и качество их закрепления. Затем тестированию подвергается работа блока питания и трансформаторных элементов. Бывает так, что в люстру устанавливаются слишком мощные, не подходящие для нее лампы, из-за чего трансформаторы могут не работать.

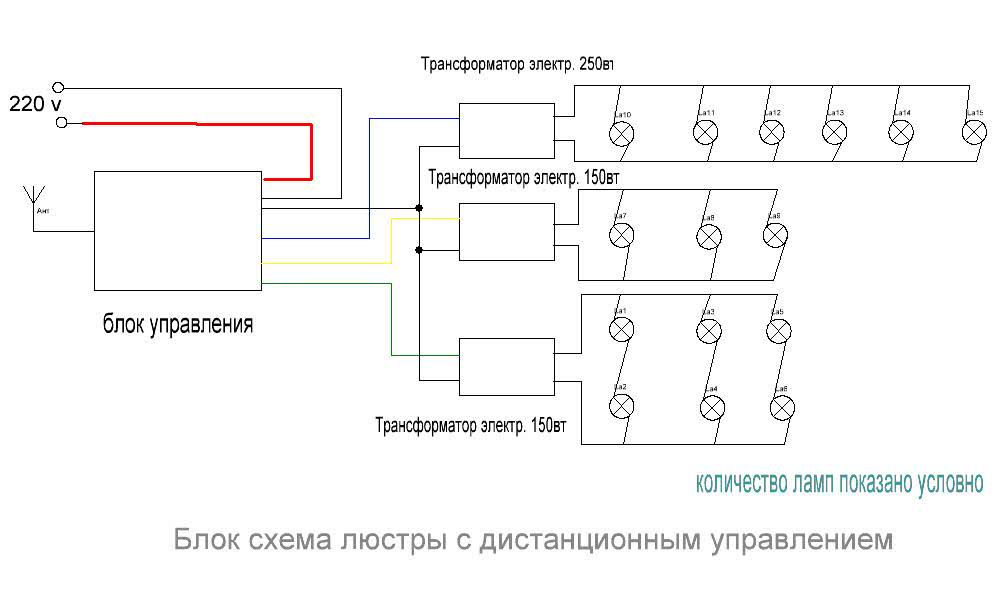

Люстра с дистанционным управлением имеет более сложную блок-схему, чем обычный осветительный прибор

На последнем этапе проверяются сами светодиоды. Иногда они перегорают в полном составе. Это бывает в ситуациях, при которых нестабильно напряжение либо случился его резкий перепад. Причиной их выхода из строя могут стать неполадки в блоке питания или трансформаторе.

Перегорела или не горит люминесцентная лампа: как починить

Учитывая отличные технические параметры, люминесцентные лампы с успехом замещают лампы накаливания. На рынке существует огромный выбор ЛЛ, их маркировка стандартизирована. Однако люминесцентные светильники имеют более сложное устройство, а значит и подвержены частым поломкам.

Причины неполадок люминесцентных светильников

Почему не горит люминесцентная лампа, может сказать каждый – даже не специалисту под силу выявить неисправность, и отремонтировать прибор самостоятельно.

Принцип работы светильника заключается в том, что сама лампа не функционирует без пускорегулирующего аппарата, именуемого балластом. Он, в свою очередь, может быть электронным, где условия пуска и свечения достигаются с помощью радиоэлектроники и электромагнитным со стартером и дросселем.

Возникновение неполадок у люминесцентных светильников связаны с истечением срока службы либо нарушениями в работе пускорегулирующего аппарата.

Поиск неисправности лампы

Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:

  1. Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов. Как правильно снять лампу
  1. Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.
  2. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации. Тусклый свет на концах лампы
  3. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
  4. Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
  5. Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
  6. Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.

Темные концы лампы, признак перегорания спиралейОтличием от обыкновенных ламп накаливания, которые перегорают моментально и внезапно, является то, что люминесцентный светильник подает признак скорого изнашивания. О скорой замене подобной лампы может свидетельствовать то, что она начинает моргать во время включения. Подобное свойство связано с тем, что начались изменения в химическом составе газа и изнашивании электродов.

Рекомендации

Если нет реакции на включение, прежде чем начать искать неисправность рекомендуется замерить напряжение на входных клеммах. При его наличии искать неисправность в следующем порядке:

  1. Немного повернуть лампы вокруг оси. В случае точной установки контакты расположены параллельно плоскости светильника. Правильное положение можно определить, почувствовав усилие при постановке на место.
  2. Сменить стартер на рабочий. Специалисты, обслуживающие множество приборов освещения с лампами дневного света, постоянно имеют с собой заведомо рабочий стартер. При отсутствии такового лучше взять его для проверки с действующего светильника.
  3. Испытать работоспособность лампы. Если светильник имеет две лампы, то это сделать не составляет труда. В противном случае придётся разыскать работающую лампу в другом месте.
  4. Замерить мультиметром сопротивление.
  5. В случае исправности лампы и стартера, проверяется дроссель. Для этого поможет мультиметр или простая индикаторная отвертка. При проверке фаза должна быть на выходе и входе. В случае появления сомнений дроссель заменяется.
  6. Далее, проверяется отсутствие дефектов в проводке светильника. Для проверки светильник желательно снять. Проверяются все контактные соединения дросселя, патронов и стартера.

Классификация люминесцентных ламп

Без сомнения, светильники на основе люминесцентных трубок очень популярны. Это, прежде всего, стало причиной потрясающей экономичности такого источника освещения. При потреблении в 5 раз меньше электроэнергии, ЛДС дает световой поток примерно в 1,5 раза превышающий от лампы накаливания.

Также немалую роль сыграла и долговечность таких ламп. Поэтому хоть такой прибор и более «капризный», но ЛДС получили широкую популярность и распространение

Моделей таких приборов освещения существует большое количество, поэтому при выборе важно обращать внимание на маркировку, которая наносится на колбу

Давайте рассмотрим основные параметры:

  • Мощность. Основной параметр, которым характеризуется любой потребитель. Но в люминесцентных светильниках этот показатель наглядно показывает, насколько этот осветительный прибор экономичнее обычной лампы. Обозначается в ваттах (W);
  • От диаметра колбы во многом зависит яркости и спектр светимости: чем толще лампа, тем ярче она светит. Диаметр обозначается в миллиметрах (мм). Некоторые производители через дробь указывают длину колбы, также в миллиметрах;
  • Кроме этого, на колбе имеется маркировка, указывающая, какой пуск необходим этому устройству: RS – без стартерные, PHs – необходим стартер для правильной работы.

Также на колбу наносится еще одна маркировка, обозначающая форму. Линейная (прямая) форма маркировки не имеет, а различные фигурные и сложные конструкции маркируются следующим образом: U (дугообразные), R (с рефлектором), S (спиралевидная), C (свеча), G (кольцевые), T (в виде таблетки).

В заключение расскажем о производителях люминесцентных ламп, которые выпускают продукцию высокого качества, признанного во всем мире. Прежде всего, это бренд General Electric, лидер в этой отрасли. Затем стоит отметить таких производителей: Philips, Osram, Narva, Foton, Sylvania и другие.

Люминесцентные светильники давно вышли за пределы обычных прямых колб. Сегодня это более десятка различных форм, яркости и цвета свечения. Надеемся, наша статья поможет вам не только выбрать, но в случае неисправности, и починить люминесцентную лампу.

Классификация люминесцентных ламп

Люминесцентные лампы существуют в ограниченном варианте исполнения. По большему счёту существуют только два варианта, линейные и компактные. Есть ещё кольцевые и U-образные, но их зачастую относят к разновидностям линейных. Они обладают той же структурой, размером и формой стеклянной трубки.

Люминесцентные источники света разделяют на устройства общего освещения и специализированные приборы. Для общего освещения обычно используют устройства с мощностью от пятнадцати до восьмидесяти ват. При этом могут присутствовать дополнительные характеристики света и различного спектра освещения.

Они могут имитировать обычное освещение различного цвета и оттенка. Критериями разделения таких ламп является мощность, тип разряда, по типу излучения, за формой колбы и по способу распределения света.

Различные формы

Каждый из представленных вариантов обладает отдельными подгруппами, которые более точно характеризуют устройство. Например, мощность может быть 15 ват, такая лампа будет маломощной. При использовании прибора на 80 ват, лампа называется сверхмощной.

Излучение света разделяется на такие типы:

  • Естественный свет.
  • Излучение цветного спектра света.
  • Специальные типы излучения для особых случаев и условий.

Маркировка производится с помощью буквенных обозначений. Начинается она с буквы Л, это показывает что устройство люминесцентное. Следующая буква показывает спектр излучаемого света, например, Д – естественное дневное освещение, Б – белый свет и прочие варианты, где буква соответствует первой букве используемого цвета освещения.

Если источник света выдаёт тёплый свет, тогда перед обозначением цвета будет буква Б, соответственно холодный обозначается буквой Х.

Маркировка для отечественной продукции

Также дополнительные обозначения осуществляют помощью следующих букв:

  • Ц – улучшенное качество передачи света.
  • ЦЦ – сверх качественная передача.
  • Р – показывает что тип рефлекторный.
  • Б – устройство быстрого или мгновенного старта.

В самом конце указывают обозначение из цифр, которое отображает мощность прибора в ватах.

Ремонт хрустальной люстры

Наиболее частая проблема с люстрой из хрусталя — отламывание элементов конструкции вследствие механического воздействия. Обычный клей в данном случае не является решением проблемы, поскольку шов после склеивания будет заметен. Поэтому рекомендуется использовать особый — силикатный клей.

Перед приклеиванием хрустального осколка подготавливают поверхность, чтобы придать ей лучшую адгезию. Для этого хрусталь промывают мыльным раствором, а затем просушивают и обезжиривают. Еще один результат правильной подготовки поверхности — шов будет менее заметным.

На хрусталь наносят клей, после чего соединяют элементы и некоторое время удерживают, чтобы они схватились. Затем при помощи куска ткани удаляют излишки клея с поверхности осветительного прибора. Через несколько часов детали склеятся окончательно и люстра будет готова к эксплуатации в обычном режиме.

Подписка


Рубрика: Электропроводка › Ремонт электропроводки Дата: 2012-03-14 17:27:50 Во время эксплуатации люминесцентных ламп

есть вероятность возникновения неисправностей в схеме вспомогательной аппаратуры: дросселя и стартера. В том случае, когда эта схема не позволяет зажечься лампе, следует проверить исправное состояние электросети и отдельные части схемы подключения лампы.

Для нормальной работы лампы необходимы различные внешние условия, такие как надлежащая температура воздуха и соответствующее напряжение питающей сети. Даже если каждый элемент схемы включения лампы функционирует правильно и электросеть работает в нормальном режиме, лампа может не зажигаться при колебаниях напряжения в 6% и температуре ниже 10 градусов. К тому же лампа не сразу зажигается, а только после того, как стартер несколько раз сработает. Продолжительность полной длительности зажигания не должна превышать 15 секунд. Если за этот срок лампа так и не загорелась, скорее всего, в ней или в схеме включения присутствуют неисправности.

Причины неисправности люминесцентных ламп и их выявление

Причины неисправности прибора могут быть различными. Например, стартер может не замыкать цепь накала электродов устройства, в электросети может быть плохой контакт или произойти обрыв, также обрывы иногда происходят обмотке дросселя, электродов лампы, а в патронах могут отсутствовать контакты.

Для начала необходимо проверить напряжение контактов патронов стартера и люминесцентной лампы

. Попробуйте заменить лампу – если новая зажжется, тогда ясно, что проблема была связана со старой лампой.

К тому же возможно, что при включении лампы она начинает светиться только с одного конца. Лампа может мигать, но не зажигаться. Такая неисправность может обуславливаться несколькими причинами: замыкание в патроне, проводке, в выходах лампы, в которых отсутствует свечение люминофора.

Порядок исправления неисправностей

Переставьте лампу таким образом, чтобы поменялись местами нормально работающий и неисправный концы. Если в результате такой перестановки свечения нет, тогда перед вами дефектная лампа, которая нуждается в замене.

Возможно, что после замены лампы свечения тоже не будет. В этом случае нужно проверить патрон лампы и схему ее включения, при необходимости заменить патрон и устранить возможные замыкания.

Свечение на концах лампы происходит и может сохраняться долгое время, однако при этом лампа не зажигается. Причина кроется в неисправностях патрона, стартера либо проводки. Попробуйте вынуть стартер – если свечение исчезло, значит, он нуждается в замене. В тех случаях, когда без стартера концы лампы светятся необходимо проверить патрон стартера, проводку и, если в них окажутся замыкания, устранить их.

Если на концах люминесцентной лампы

то возникает, то пропадает оранжевое свечение, через некоторое время оно исчезает либо лампа вовсе не зажигается, это является следствием попадания в нее воздуха – такую лампу нужно заменить.

Другие виды неисправностей и их устранение

Лампа может нормально зажигаться, но через некоторое время возникает сильное потемнение ее краев, потом она вовсе не зажигается – это является следствием неисправного дросселя. Другими словами рабочий и пусковой ток не соответствуют вольтамперным показателям. В этом случае необходимо измерить значение рабочего и пускового токов. Иногда такое потемнение краев люминесцентной лампы

является следствием плохого качества ее катодов.

В тех случаях, когда лампа нормально зажигается, но разряд не равномерно заполняет пространство между электродами, а также в некоторых места извивается подобно змейке, это говорит о неисправности дросселя – в лампе слишком велик ток. В этом случае нужно проверить рабочий и пусковой токи лампы. Если они находятся за пределами вольтамперных показателей, нужно установить новый дроссель. Если вольтамперные характеристики в норме, тогда, возможно, неисправна лампа: катоды недостаточно качественно обработаны. Исправить эту проблему несложно: несколько раз зажгите и погасите лампу, поверните ее в патроне и снова несколько раз зажгите и погасите. Если и теперь все пространство между электродами не заполнено зарядом, лампа нуждается в замене.

Мы рассмотрели наиболее типичные неисправности люминесцентных ламп.

Следуя описанным выше указаниям, вы сможет выявить проблему и предпринять попытки для ее исправления.

Низкочастотное мигание

Переменное напряжение в сети изменяет свою амплитуду в форме синусоиды с частотой 50 раз в секунду. При прохождении через светодиод лишь положительная или отрицательная полуволна буду порождать свечение матрицы.

Если моргает светодиодная лампа, возможно производитель «сильно» сэкономил на блоке питания. В самых бюджетных моделях иногда используют одномостовой (однополупериодный) выпрямитель, который преобразует переменное напряжение в требуемое постоянное.

После диодного моста часть колебаний противоположной фазы срезается, а для уменьшения пульсации в электрическую цепь включают конденсатор. При такой схеме мы отчётливо видим пульсацию света с частотой двадцать пять раз в секунду.

Если мигает светодиодный светильник во включенном состоянии и после установки в схему питания нормального выпрямительного моста, проблема в сглаживающем конденсаторе.

На максимуме амплитуды он накапливает заряд, на минимуме возвращает в нагрузку. Средняя амплитуда выходного напряжения уменьшается, но пульсация становится существенно меньше. При недостаточной вместимости его ресурса не хватает, чтобы подпитывать светодиоды, яркость которых изменяется с каждой полуволной. По санитарным нормам пульсация светового потока не должно превышать 10% от номинальной интенсивности.

Как избавиться от мигания светодиодных ламп в этих случаях?

Сделать освещение без пульсаций поможет перепайка диодного выпрямительного моста и конденсатора большей ёмкости.

Третья причина, при которой может пульсировать свет даже в самых качественных лампах – перепады напряжения в самой сети. Эффективное сетевое напряжение 310В (номинальное 220В). Нередко, особенно в вечернее время, когда жильцы включают мощную нагрузку, напряжение может проседать до 190-180 В, что приводит к миганию источников света.

Неисправности и способы их устранения

Первое, что нужно сделать, — проверить напряжение на контактах лампочки и стартера. Если его нет, меняем неисправные элементы на новые.

Однако зачастую с напряжением все в порядке, но лампа дневного света все равно не включается, или часто мерцает, или моргает, но не загорается. Ниже рассмотрим наиболее распространенные проблемы, ведущие к такой ситуации:

  1. Когда лампочка после включения не только не мерцает, но и не светится, речь, вероятно, идет о прерывании цепи. Чтобы обнаружить такой дефект, прозваниваем цепь с помощью мультиметра. Возможно, что проблема возникла из-за отсоединившегося проводника или поломанной вилки устройства.
  2. Если во время работы люминесцентной лампы отмечается недостаточно сильное свечение с одной из ее сторон (при этом слышно потрескивание), причина неисправности заключается в коротком замыкании. Для устранения проблемы подойдет два способа. В первом случае переворачиваем лампу так, чтобы рабочий и нерабочий концы поменялись местами в патронах. Если свечение не нормализовалось, меняем колбу. Второй вариант решения вопроса состоит в проверке целостности проводов и патронов.
  3. Еще один вариант поломки: лампы горят постепенно угасающим желтым светом. Тут не обойтись без замены лампочки, поскольку причина проблемы в разгерметизации колбы и проникновении в нее воздуха.
  4. Спустя какой-то период на лампочке появляется потемнение. В таком случае проверяем дроссель. Для этого снимаем показатели рабочего и пускового тока. Слишком высокий уровень указывает на необходимость замены дросселя.
  5. Если появление темных пятен сопряжено с проскакивающими электрическими разрядами, но свечение не исчезает, неисправность, скорее всего, кроется в стартере. Чтобы установить причину точнее, делаем замер рабочего тока. В случае повышенного уровня меняем стартер. Если ток в пределах нормы, несколько раз проворачиваем лампочку в патроне. Свечение должно восстановиться. Если нет — меняем лампу.
  6. При постепенном снижении интенсивности свечения проверяем рабочее напряжение. Ток выше нормы указывает на неисправность дросселя. Если в рамках допустимого — понадобится замена лампы, поскольку есть недостаток ртутного содержимого.
  7. Когда лампочка моргает после выключения, причин мерцания бывает несколько (как и после включения). Наиболее распространенная заключается в моргании из-за совместной работы лампы и переключателя с подсветкой. Энергия, идущая на подсветку, становится фактором включения лампочки, однако ее объема недостаточно, и потому светильник только мигает. Единственный выход — отказ от выключателя с подсветкой.
  8. Порой моргание идет вследствие воздействия электромагнитных волн. Проблема возникает, когда в непосредственной близости от лампы расположена электробытовая техника (телевизор, компьютер и т.д.). Также источником волн являются радиостанции, вышки сотовой связи, ЛЭП и другие подобные объекты. Проблема решается только устранением ее первопричины.
  9. Мерцание возникает из-за неисправной электропроводки в квартире (доме). Обычно лампа начинает мигать в сырую погоду. Необходимо менять проводку на новую.
  10. Недостаток напряжения в сети (нехватка 10 и больше процентов) — еще один фактор, приводящий к миганию светильника.
  11. Люминесцентные лампы не всегда включаются или моргают при слишком низкой температуре (ниже 5 градусов тепла).

Любой из перечисленных выше факторов способен привести к миганию люминесцентной лампочки. После нахождения неисправности ее необходимо обесточить до восстановления работоспособности. Следует помнить, что неправильная работа одного из элементов ведет к повреждению других звеньев системы.
