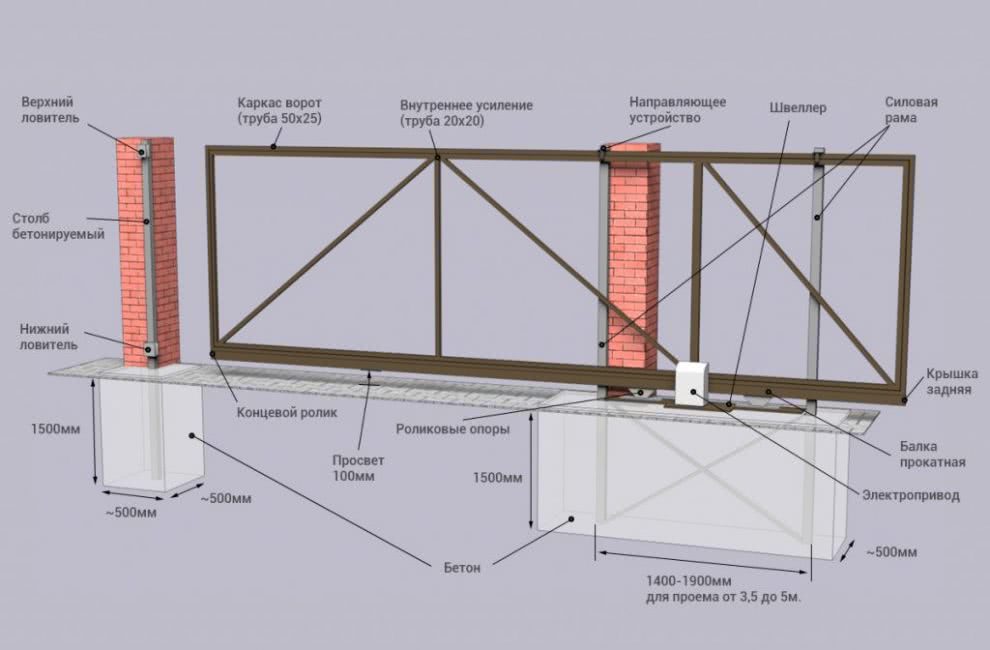

Чертеж для изготовления откатных ворот

Монтаж ворот

Закончив с подготовительными процедурами, приступаем к установке опорных столбов. В качестве основы для этих элементов конструкции можно выбрать любые доступные материалы, начиная от деревянного бруса и заканчивая кладкой из кирпича. Главное условие – опора должна находиться в грунте на глубине не меньше 1,2 м. В противном случае под весом возведенных ворот вертикали могут нарушиться, особенно при сезонных плаваниях грунта, что приведет к деформации ворот и быстрому выходу из строя комплектующих.

Выкапываем две ямы с требуемыми значениями глубины и устанавливаем опоры по строительному уровню, после чего бетонируем.

Основание для раздвижных воротин

Первоочередное мероприятие – наваривание метровых прутов арматуры к швеллеру. Далее выкапываем яму шириной 40–50 см, глубиной не менее 1,2 м и длиной, равной длине воротного проема. После чего устанавливаем две швеллерные балки «ножками» вниз, проверяем еще раз по уровню и бетонируем изделия.

Двустворчатые ворота

Если все выполнено правильно, то в конечном результате должна образоваться ровная площадка из металла, которую впоследствии мы оснастим откатными тележками.

Рамные конструкции

Пока происходит сушка выполненных забетонированных оснований, переходим к изготовлению рам. Для этого потребуется собрать два одинаковых каркаса. Наиболее используемым и простым при монтаже материалом является профильная труба 60×40 или 50×50 мм. Определившись с размерами, нарезаем требуемое количество профиля, зачищаем и обезжириваем поверхности элементов.

Закончив с описанными процедурами, переходим к свариванию. На основании подготовленных чертежей скрепляем все подготовленные отрезки труб между собой, формируя наружный каркас.

Автоматические ворота с калиткой

В полученную конструкцию монтируем внутреннюю раму, которая не только придаст необходимую жесткость воротам, но и станет основанием для крепления облицовочных материалов. Для этого целесообразно использовать эти же профильные трубы, но уже с размерами от 20×20 до 20×40 мм, которые надлежит точечно прихватить к основному каркасу. Затем к нижней балке каждой из рам привариваем направляющие. Далее зачищаем при помощи угловой шлифмашины или болгарки места сварки, очищенные места заново обрабатываем.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.

2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

3. При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.

4. На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Видео: откатные ворота с приводом, изготовленным из шуруповёрта

Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?

Красивые примеры и варианты

Красивые и практичные откатные ворота покупают как для роскошных особняков, так и для маленьких дачных домиков. Подобные конструкции смотрятся органично во многих обстановках, стоит только грамотно подобрать нужный цвет и щит.

Если вы любите нарядные и богатые образы, то вам стоит обратить внимание на шикарные комбинированные ворота. Например, это может быть простой и однотонный черный щит, дополненный сверху кованой золотистой решеткой и окруженный деревянным светлым забором с кирпичным каркасом

Темные ворота выглядят эффектно и стильно, но с ними стоит быть осторожнее. Например, такую модель с остроконечными коваными деталями можно установить напротив дома из красного или желтого кирпича. Если бы фасад был темным, то темно-коричневые или черные ворота на его фоне выглядели бы слишком мрачно.

Особенно гармонично выглядят ворота, дополненные подходящими по стилистике уличными осветительными приборами. Например, если на щите присутствует кованая сетка, то рядом (на заборе) будут органично смотреться кованые светильники с изящными линиями.

Прекрасным решением для дачи станет недорогой забор с отделкой профлистом или штакетником приятного коричневого оттенка. Как правило, такие конструкции выглядят неброско и встречаются очень часто.

Красивые и высокие ворота, отделанные лакированным деревом, будут смотреться органично в тандеме с бетонными столбами, дополненными декоративной кирпичной кладкой. Смотрятся подобные конструкции ненавязчиво и аккуратно.

Красиво и аккуратно смотрятся откатные ворота, выполненные в виде штакетника шоколадного оттенка. Такое полотно можно комбинировать с более темным забором в аналогичном исполнении. Столбы и основания этих конструкций чаще всего отделывают декоративной кирпичной кладкой. Подобные решения выглядят стильно и гармонично, особенно если возле них находятся небольшие деревья.

Между столбами основания, отделанными декоративным или натуральным камнем, будут неплохо смотреться однотонные коричневые ворота с частично открытой верхней частью. Повесьте на один из столбов почтовый ящик того же оттенка, что и само полотно. Подобная конструкция будет лучше смотреться на фоне светлой тротуарной плитки.

Очаровательные белые ворота из дерева будут смотреться прекрасно в тандеме с кирпичными столбами и кованым черным забором. Такие конструкции можно установить напротив уютного домика с нежно-розовым или бежевым фасадом и красной крышей, выложенной черепицей. Не оставляйте пространство пустым и украсьте его крупными декоративными кустами или миниатюрными деревьями.

Если вы любите более роскошные и дорогие варианты, то вам стоит обратиться к установке эффектных черных ворот с кованой решеткой, а рядом с ними встроить в забор такую же темную калитку с золотистой узорной ковкой и острыми наконечниками в верхней части. Подобные изделия будут неплохо смотреться в ансамбле с кирпичным ограждением красно-песочного цвета.

Любите богатые и помпезные решения? Тогда вам стоит подобрать или заказать роскошные ворота темно-шоколадного или черного цвета с коваными переплетениями и золотистыми орнаментами в виде львов. Использовать такие оригинальные конструкции рекомендуется на фоне светлых столбов забора и дома с желтым или белым фасадом.

Интересно и гостеприимно выглядят откатные ворота и калитка, отделанные темно-коричневым и слегка грубоватым деревом. Эти конструкции можно смело устанавливать в тандеме с кирпичным забором из желтого кирпича и красными кирпичными столбами.

Советы профессионала по выбору и установке откатных ворот смотрите далее.

3 этап – материалы и инструмент

Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.

Смета по расходу материалов и средств на устройство откатных ворот

* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м.  Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.

Комплектующие для откатных ворот

Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.

Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.

Комплектующие для откатных ворот

Балка для откатных ворот (консоль или направляющий рельс)

Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.

Совет

Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.

Ролики для откатных ворот (роликовые каретки)

Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.

Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.

Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.

Автоматика для откатных ворот

Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:

ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;

цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;

зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.

Устройство и принцип действия откатных ворот

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются.

Эти ворота можно соорудить двумя способами:

• моноширмой,
• двойной синхронной конструкцией.

Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров.

Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров.

Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.

Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.

Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.

Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.

Другие варианты изготовления ворот

Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.

С учетом уровня механизации выделяют такие варианты:

1. Ручной откат.
2. Автоматизированный откат.

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.

Преимущества откатных ворот

Откатные ворота могут быть сдвижными или раздвижными. И в том и в другом случае конструкция ворот состоит из цельной панели, которая движется вдоль ограды на роликах, закрепленных на специальной платформе. Откатные ворота, установленные своими руками, открывать можно в любую сторону. Такая система позволяет экономить пространство. Кроме того, они не требуют рельсов, не касаются земли и легко раскрываются даже при обильном снегопаде.

Облицовка для откатных ворот подбирается в соответствии с дизайном забора, участка и фасада дома. Она может быть деревянной, металлической, из профнастила, поликарбоната или ковки.

Чаще всего при монтаже откатных ворот, устанавливаемых своими руками, используется облицовка из профнастила. Этот материал служит долго, поскольку в его производстве используется оцинкованная сталь. Он хорошо выдерживает нагрузки и давление, его используют и для создания кровли, и для устройства ворот. Для ворот следует выбирать более легкие варианты профнастила, который не должен утяжелять конструкцию. Кроме того, необходимо учитывать, что при использовании данного материала будет слабой защита соединений. Здесь будут образовываться ржавчина и серьезные повреждения, которые со временем могут привести к ухудшению качества всей конструкции.

Очень красиво выглядят ворота из профлиста с элементами ковки. Эта дополнительная деталь придает сооружению очень необычный и даже изысканный вид. Такие ворота могут стать достойным украшением загородного участка.

У откатных ворот есть ряд немаловажных преимуществ: они могут пропустить автомобиль любого размера, их конструкция очень надежна и долговечна, в процессе эксплуатации ворота не требуют дополнительного ухода и безотказно функционируют в любую погоду. Кроме того, откатные ворота можно снабдить автоматическим приводом и фотоэлементом для контроля продвижения автомобиля, что делает эксплуатацию ворот еще более удобной и служит дополнительной гарантией безопасности.

Безусловно, конструкция откатных ворот, устанавливаемых своими руками, более сложная, чем распашных, соответственно, несколько сложнее их изготовление и установка. Для этих ворот требуется больше специальных комплектующих, что предполагает и большие расходы. Но, несмотря на это, в процессе эксплуатации откатных ворот все дополнительные расходы и хлопоты оправдывают себя в силу тех преимуществ, которые имеют откатные ворота в сравнении с другими. Именно поэтому в последнее время их популярность продолжает расти. В качестве наглядного примера предлагаем пошаговое описание всех работ, связанных с установкой ворот этого вида.

Ниже представлена пошаговая инструкция установка откатных ворот своими руками с видео и фотографиями.

Как сделать откатные ворота своими руками пошаговая инструкция

Если у вас есть машина, то вряд ли захотите оставлять свой автомобиль на улице за двором. В этом случае необходимо огородить свои владения и установить ворота. Ворота в современном мире бывают разных конструкций. Среди них особо выделяются откатные варианты. Подобные конструкции необязательно покупать готовыми вариантами, их, вполне возможно, сделать самостоятельно. Предлагаем вам рассмотреть информацию о том, как сделать откатные ворота своими руками пошаговая инструкция ниже.

Если вы уже сделали забор из профнастила и навес над участком, настало время сделать ворота.

Прежде чем приступить к конструированию, необходимо определиться, а стоит их устанавливать или же выбрать другой вариант. Сделать выбор вам помогут знания о преимуществах и недостатках, данных вариантов ворот.

Преимущества:

1. Свободное пространство. Устанавливать такие ворота, можно на участках, где территория выезда очень маленькая. Открыв их в сторону, вы сможете спокойно выехать на своем автомобиле и вам ничего не помешает. Конструкции позволяют экономить место.
2. Монтаж независимый от климатических условий и времени года. Подобные ворота можно установить в любое время.
3. Отделка. Сконструировав каркас, вы сможете для отделки использовать любой материал. Например, часто облицовывают такие ворота профнастилом, обрешеткой и многими другими видами материала, который будет выдерживать климат.
4. Отсутствие провисания. Если сравнить с другими конструкциями, которые устанавливаются на петли, то раздвижные ворота не провиснут, даже со временем. А это значит, что вам длительное время будет комфортно пользоваться воротами.
5. Возможность установки автоматики. Если установить автоматическую систему, то в любую погоду вы сможете заехать в свой двор и при этом не намокнете в случае дождя.

Достоинств конструкций достаточно, чтобы выбрать и установить откатные ворота своими руками, но в системе присутствуют и недостатки, которые также лучше узнать сразу.

Минусы:

• высокая стоимость материала и установки;
• необходимость конструирования дополнительной опоры в виде фундамента;
• занимает много места вдоль забора.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Варианты наполнения

Вариант наполнения ворот любого типа влияет не только на прочность и надежность изделия, но и на его комплексный дизайн. При выборе того или иного материала необходимо в первую очередь четко понимать, насколько интенсивно будет использоваться конструкция, в каких климатических условиях будет установлено полотно и есть ли необходимость в дополнительном декоре.

Мы предлагаем широкий ассортимент наполнения из профнастила, поликарбоната, литых столбов, а также металлические полотна и множество других вариантов. Все предлагаемые изделия изготавливаются в разнообразных цветовых оттенках и текстурах по Ral-карте. В дополнение к этому возможно изготовление полотна с использованием необычного декора: ковки, орнамента, узоров, литых элементов.

Откатные ворота с наполнением из профнастила

Палитра цветов и фактуры профлиста для наполнения откатных ворот

Наполнение полотна откатных ворот решеткой из сварного профиля

Комбинированное наполнение полотна откатных ворот с элементами ковки

Откатные ворота с наполнение из поликарбоната с ковкой

Автоматика

Откатная конструкция уже сама по себе удобна, но если оснастить ее электроприводом отпадает необходимость каждый раз самому выходить из машины, чтобы открыть или закрыть ворота. Специалисты советуют устанавливать специальные приводы, но на свой страх и риск такой механизм можно сделать самостоятельно.

Специальные приводы нужно подбирать исходя в первую очередь из веса конструкции:

• Для ворот весом 250-300 кг подойдет привод мощностью 200-250 Вт.
• Для веса 500-600 кг — подходящая мощность 350-400 Вт.
• Для 800-1000 кг — 500-600 Вт.

При выборе автоматики всегда нужно брать небольшой запас мощности. А в регионах с суровыми зимами его нужно увеличить минимум на 20-30%, чтобы мотор при резких перепадах температуры работал без перебоев. Установить привод можно только тогда, когда выполнены все работы по изготовлению и монтажу конструкции. Створка ворот должна передвигаться легко, без скачков и раскачивания. Неправильно установленное полотно может повредить и испортить автоматику.

Они могут быть пластиковыми или металлическими. Шестерни из металла дороже, но гораздо более долговечны, поэтому лучше предпочесть их.

Также стоит внимательно отнестись к подбору концевого выключателя. Его магнитная разновидность стоит чуть больше, но в отличие от металлического зимой он не заедает и работает бесперебойно. Для удобства использования есть различные дополнительные функции: температурный контроль электропривода, регулировка скорости перемещения створки, резервное питание, фотоэлементы на въезд и выезд, режим калитки.

Среди производителей приводов для выкатных конструкций можно отметить следующих: российский Doorhan, белорусский An-Motors, итальянские BFT, Faac и Nice, французский Came, китайские РS-IZ и Miller, а также другие производители. Линейка предложений у них довольна большая, остается только подобрать нужное оборудование и можно приступать к установке.

Рассмотрим комплект автоматики на примере схемы, приведенной выше:

• привод;
• фотоэлементы на выезд;
• фотоэлементы на въезд;
• сигнальная лампа;
• антенна радиоуправления;
• ключ-кнопка;
• рейка;
• пластины концевых выключателей;
• пульт дистанционного управления.

Для работы понадобятся инверторный аппарат для сварки с электродами и дрель со сверлами по металлу. Первоначально на швеллере между каретками нужно подготовить и разметить площадь для крепления электропривода. Оборудование крепится к основанию, которое идет в комплекте с автоматикой, и в центр шестерни мотора устанавливается зубчатая рейка.

После того как воссоздано рабочее положение, нужно приварить основание к швеллеру. Если электропривод необходимо приподнять, то между основанием и швеллером можно дополнительно приварить профильную трубу подходящего размера.

После того, как привод прикручен к основанию, нужно снова установить зубчатую рейку на шестерню мотора, разметить маркером ее правильное положение на профиле или балке и осторожно прихватить сваркой. Прежде, чем полностью проваривать шов между рейкой и балкой, нужно еще раз проверить правильность ее установки

Ворота во время работы со сварочным аппаратом должны быть полностью открыты. По окончании всех действий с помощью болтов и гаек с буртиками к рейке прикручиваются концевые выключатели. Далее по инструкции производится установка фотоэлементов, сигнальной лампы, антенны и ключа-кнопки.

Электропривод можно устанавливать не только в нижней, но и в средней или в верхней частях ворот.

В этом случае необходимо будет подстроить чертеж под нужную конструкцию.

Профиль, к которому будет крепиться зубчатая рейка, расположится на среднем или верхнем уровне откатных ворот соответственно. Для крепления автоматики необходимо будет надстраивать дополнительную конструкцию из металлического профиля прямоугольного сечения 60х40 мм.

Вместо специального электропривода можно установить самодельный привод из подручных материалов. С учетом напряжения сети на участке устанавливается трехфазный или однофазный двигатель. Трехфазный привод более мощный и практически исключает проблемы при запуске движения. В соответствии с весом полотна ворот нужен двигатель мощностью от 1,5 до 2,5 кВт. При этом небольшая частота вращения двигателя дает меньшую нагрузку на ведущий вал.

Входящий крутящий момент редуктора должен соответствовать частоте вращения привода. Частота выходящего крутящего момента приводного колеса должна быть в пределах 80-100 оборотов в минуту. Удобнее будет использовать одноступенчатый редуктор. Его соединение с валом двигателя производится с помощью жесткой или полужесткой муфты.

Виды конструкций

Всего существует несколько видов конструкций:

• Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
• Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
• Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
• Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
• Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

Принцип работы

Главная особенность данных конструкций – присутствие особых панелей, которые соединяются при помощи гибкого материала, например, такого как плотная ткань или резина. Нынешний рынок наполнен большим ассортиментом готовых конструкций. Возможно производство и по индивидуальному заказу.

Самым популярным материалом, используемым для изготовления изделий, считаются сендвич-панели. Главное их преимущество в том, что они имеют тепло- и звукоизоляцию.

Еще одно важное преимущество складных ворот, что они обладают простотой монтажа. Это позволяет их изготовить своими руками и тем самым уменьшить затраты на покупку готовых конструкций

Инструменты, необходимые для сборки панелей:

• Дрель ручная;
• Шуруповерт;
• Сварочный аппарат;
• Кисть для грунтовки.

Из материалов же понадобятся труба квадратного сечения, грунтовка, металлопрофиль, уголки, петли. Для крепления изделия к стенам необходим двутавр.

Устройство ворот: подготовительный этап

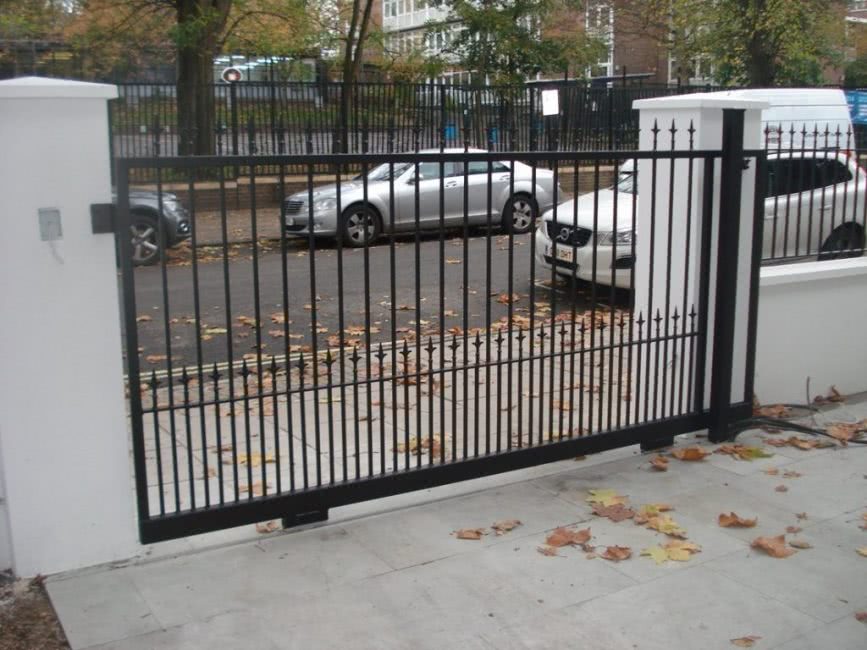

Металлические откатные ворота

В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.

Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.

Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

• из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
• из стальной профильной трубы сечением не менее 600х400 мм

Схема проема для откатных ворот

Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба,  центральная – посередине между ними.
