Варианты открытой проводки в квартире: виды исполнения

Оглавление

Что необходимо для монтажа открытой проводки

Как выбрать кабель


Кабель надо выбирать, отталкиваясь от предстоящей электрической нагрузки. Домашним электро — и осветительным приборам будет достаточно 2-3 жильного медного или алюминиевого кабеля с сечением 2.5 мм. Бытовая электроплита подключается кабелем с сечением 4-6 мм, а ветка подводится к отдельному предохранителю на 25А в распределительной коробке.

В выборе между медным и алюминиевым кабелем большинство предпочитают медный, поскольку он:

  • устойчив к коррозии;
  • выдерживает электрическую нагрузку при одинаковом сечении с алюминиевым;
  • пластичный, что позволяет укладывать систему без риска переломить кабель.

Розетки

Розетки для открытой проводки называются накладными, потому что крепятся к стене в любом нужном месте. В отличие от погружных, у них контакты находятся внутри и они полностью изолированы.

Как и в случае погружных, штепсельные розетки с контактом заземления подойдут, соответственно, для электрических сетей с заземлением.

Если розетка не замыкающая в цепи и силовой провод идет от нее к следующей, то она называется проходной. Они устанавливаются при бескоробочном подключении.

Выключатели

Герметичные выключатели — не целенаправленная разработка для проводки открытого типа. Зачастую, имея скрытую систему кабелей, ставят закрытые выключатели. Делается это в местах повышенной влажности во избежание замыканий и предотвращения аварийных ситуаций.

Установка происходит так же, как у розеток для открытой проводки — пара отверстий в стене и выключатель надежно держится на нужном месте.

Требования к установке электрической проводки открытого типа

Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.

Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:

  • Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
  • Рядом с кабелями не должно находиться никаких излучателей тепла.
  • Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.
  • Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
  • Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.

  • Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
  • При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
  • Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.
  • Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.

Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.

Как монтировать ретро проводку в доме

Перед началом монтажа проверьте состояние стен и потолка. Если на поверхностях есть какие-то выступы и острые элементы, обязательно устраните их.

При монтаже необходимо обращать внимание на материал, из которого изготовлены стены. На деревянные поверхности элементы лучше прикреплять с помощью шурупов

Для кирпичных и бетонных стен подойдут дюбеля.

Подготовьте инструменты: шуруповерт, отвертку, плоскогубцы, линейку, крепежи, карандаш для разметки стен. Не забудьте о схеме проводки — она все время должна быть перед глазами.

Пошаговый алгоритм работ по прокладке винтажной проводки:

  • Установите в отмеченных местах изоляторы. Не обязательно размещать их на одной линии — можно поменять направление под углом примерно 45 градусов.
  • Разместите выключатели, розетки и распределительные коробки. При размещении элементов строго следуйте схеме проводки.
  • Протяните провода, последовательно двигаясь по линии размещения изоляторов.
  • Натяните провода, проверьте сопротивление.
  • Проверьте, как работают выключатели.

Провода нужно монтировать только после их подключения к выключателям и розеткам. Если поступить наоборот, будет сложнее рассчитать необходимую длину кабелей и обеспечить оптимальную натяжку. В помощь начинающим электромонтажникам — подробная видеоинструкция по монтажу винтажной проводки.

Витые провода необходимо зафиксировать стяжками на крайних изоляторах. Это поможет создать хорошую натяжку и избежать провисов.

Важно! Не скручивайте провода между собой. Для соединения кабелей используйте специальные клеммы

Альтернативный вариант — пайка.

Монтаж винтажной проводки открытым способом

Проектирование подключения других электрических устройств

Разводка электропроводки по участку будет также необходима, если вы планируете установить на участке различные устройства из серии «умный дом»:

  • Автоматически открываемые ворота;
  • Датчики влажности почвы;
  • Дистанционный запуск системы полива растений;
  • Датчики движения;
  • Видеокамеры;
  • Мониторинг за качеством воды пруда;
  • Обогрев тротуаров, дорожек и лестниц;
  • Автоматическое управление садовым фонтаном.

Все эти механизмы требуют постоянного подключения к электрической сети.

Поэтому, если вы заботитесь о том, чтобы сделать ваш дом умным, следует спроектировать электрпроводку на участке таким образом, чтобы было удобно подключить различные устройства. Только так вы сможете в полной мере использовать различные технологические новинки.

Так, к примеру, колокол, установленный у калитки или въездных ворот, не будет работать без электричества

В дополнение к планированию электрической точки в этом месте, важно правильно защитить его от вредного воздействия погодных условий, в частности дождя и снега. Одним из решений является покупка модели с герметичным корпусом, чтобы внутрь устройства не попала влага или вода. Однако, есть и более простое решение — просто надеть на него жестяную или пластиковую крышку. Домофон обычно устанавливается у ворот или у въездных ворот, что также необходимо учитывать при разводке электрики по участку

Хотя проводку к домофону можно провести параллельно проводам освещения калитки и гаража

Домофон обычно устанавливается у ворот или у въездных ворот, что также необходимо учитывать при разводке электрики по участку. Хотя проводку к домофону можно провести параллельно проводам освещения калитки и гаража.

Основные ошибки при монтаже открытой электропроводки

Электромонтажные работы всегда сопряжены с определенным риском и требуют предельной аккуратности. Рассказываем, какие ошибки могут свести на нет все усилия:

  • Экономия на материалах. Использование некачественных кабелей и розеток повышает риск возникновения пожара. Лучше приобретать изделия от проверенных производителей, которые изготавливают продукцию с учетом всех требований и стандартов безопасности.
  • Отсутствие схемы. Проводку нельзя монтировать «на глаз». Чтобы обеспечить надежную систему, необходимо тщательно продумать все нюансы.
  • Использование алюминиевых проводов. Изделия из этого металла часто перегреваются, что может привести к проблемам с проводкой. Именно поэтому специалисты рекомендуют прокладывать кабели с медной сердцевиной.
  • Неверный расчет проводки. Прибавьте 15-20% к количеству и сечению кабелей. Такой запас позволит избежать необходимости скручивать провода между собой.
  • Соединение в одной коробке кабелей разной мощности. Низковольтные и высоковольтные провода следует разделять. Если нарушить правило, неминуемо возникнут перебои в работе домашней бытовой техники.
  • Неверное расположение распределительных элементов. Коробки необходимо монтировать как минимум на 20 см ниже потолка. Если расположить их выше, возрастет риск случайного повреждения во время ремонтных работ.

Важно! Обеспечьте свободный доступ к распределительным коробкам, чтобы при необходимости быстро устранить проблемы с сетью. Эффектная ретро проводка в интерьере дома

Эффектная ретро проводка в интерьере дома

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву;
  • дрель;
  • крепежные скобы (клипсы) по размеру гофры;
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

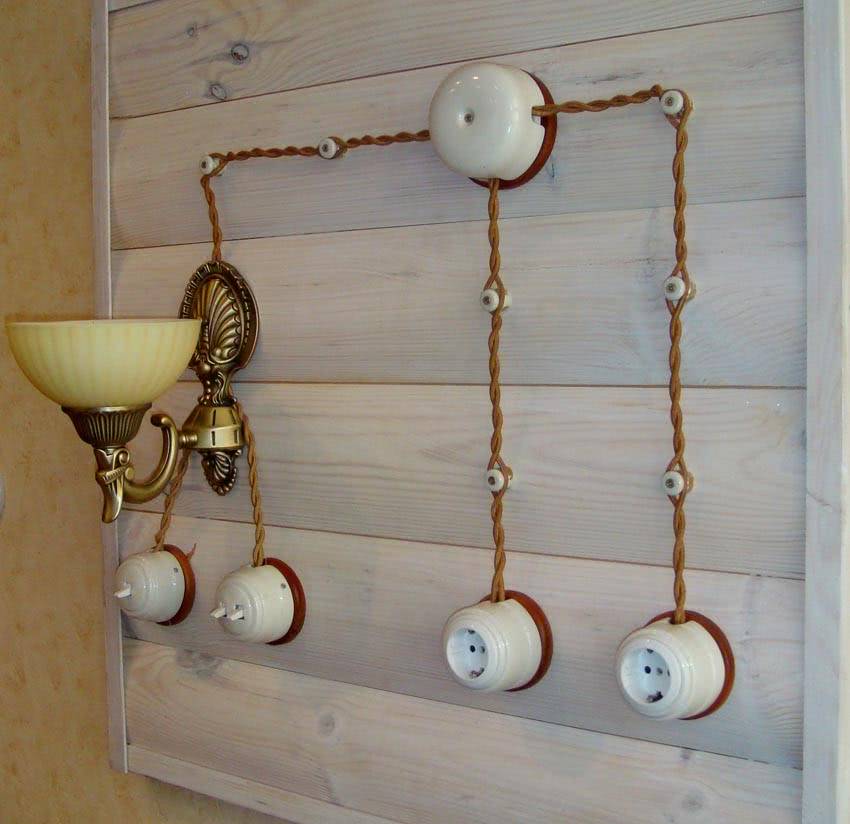

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Монтаж открытой электропроводки

Если способ проводки выбран для оформления помещения в стиле ретро, то приобретаются керамические изоляторы. Они крепятся к стене и на них навешиваются скрученные в косички провода. Когда преследуют простые и практичные цели, то технология монтажа открытых электропроводок выполняется одним из трех популярных способов.

На скобы

Самый бюджетный вариант, поскольку его стоимость самая низкая из всех. Скобы позволяют крепить провод сразу к стене, если его толщина не превышает 6 мм. Но она не должна быть меньше 1,5 мм. В этом случае сначала устанавливают все розетки и выключатели. Затем соединяют их проводами.

В трубах

Существует достаточно много видов специальных электротехнических труб. От металлических до пластиковых. Но самой популярной является гофрированная продукция. Все виды отлично защищают провода от механических повреждений, а также от возгораний.

Монтаж проводов открытым способомИсточник tools.ru

Способ, как и предыдущий, мало эстетичный. Поэтому хорошо подходит для технических или подсобных помещений. Современная гибкая гофра снабжается специальным зондом. Это тонкая проволока, за один конец которой цепляется кабель, а за второй тянут, протягивая провод через трубу.

В качестве крепления к стене лучше всего подходят специальные клипсы. Они крепятся к поверхности с определенным рассчитанным интервалом. И уже в них вставляются трубы с кабелем. Подобный способ удобен тем, что в случае демонтажа достаточно потянуть за трубу. И она легко отсоединяется от клипс.

В кабель-каналах

Монтаж открытой электропроводки в жилых помещениях лучше проводить, используя жесткие электротехнические короба. Их крепят на стены или потолки, а уже в них укладывают провода. Но поверхность должна быть достаточно ровной. Иначе все дефекты будут еще заметнее.

В качестве кабель-каналов нередко выступают плинтуса. У них, как и у других подобных изделий, есть глубокий паз для провода, который закрывается защелкивающейся крышкой. В этом случае открытая проводка не бросается в глаза и не портит интерьер помещения.

Видео описание

Видео покажет все способы прокладки открытой проводки:

Монтаж скрытой электропроводки

Чтобы убрать провода из виду, а также повысить безопасность пользования электричеством, необходимо провести штробление стен. Но прежде этого нужно высверлить отверстия для подрозетников. Для этого на дрель одевают специальную коронку диаметром 72 мм с алмазным напылением.

Когда все места для выключателей и розеток подготовлены, между ними прокладываются штробы. Это канавка в бетоне или кирпиче, в которую потом укладывают электрический кабель. Легче всего выемку в твердой стене сделать при помощи штробореза. Но можно заменить его и обычной болгаркой с алмазным кругом.

В этом случае прорезаются две параллельные канавки, а бетон между ними выбирается с помощью перфоратора. Далее выполняют укладывание в штробы электрического кабеля. Чтобы он не вываливался из пазов, его фиксируют в нескольких местах гипсовой штукатуркой.

Провода подключаются к розеткам и выключателям. После этого они соединяются в распределительной коробке. Далее проводится контрольное включение линии. Если все в порядке, приступают к штукатурке штроб.

Видео описание

Видео покажет, как правильно провести монтаж скрытой электропроводки в бетонной стене:

Коротко о главном

При прокладывании электропроводки в жилом здании в первую очередь необходимо определится в способе. Более эстетично выглядит скрытая проводка. Потому что ее вообще не видно, и она не нарушает интерьер помещения.

Но ее выполнение очень трудоемко и без специального инструмента сделать каналы в бетонной стене будет крайне затруднительно. Поэтому, когда можно пренебречь эстетикой, многие выбирают проводку открытого типа. А при оформлении комнаты в ретро стиле, она станет незаменимым атрибутом.

Условия монтажа открытой проводки

Общие требования к электропроводке открытого типа изложены в ПУЭ 7 (гл. 2.1). Их соблюдение гарантирует безопасную эксплуатацию:

  • нельзя размещать пучки кабеля вблизи отопительных приборов, так как при длительном воздействии повышенных температур изоляция разрушается;
  • жилы не должны проходить вблизи труб, допустимое расстояние до трубопровода с горючей жидкостью, газом ≥ 400 мм, с негорючим веществом ≥ 100 мм;
  • в местах стыковки устанавливают распределительные коробки, их размещают в легкодоступных зонах;
  • в санузлах, других помещениях с повышенной влажностью прокладывают кабель с двумя-тремя слоями изоляции;
  • в помещении с подвесным потолком кабель крепят к стенам;
  • минимальное расстояние от проема, угла 150 мм.

Линии располагают только вертикально или горизонтальноВажно! Запрещено прокладывать провода по диагонали, все повороты выполняют под углом 90° с радиусом изгиба не менее 3 см. Вам это будет интересно Укладка кабеля

Вам это будет интересно Укладка кабеля

По действующим требованиям выключатели можно устанавливать на высоте 60 см, а розетки в 20 см от линии пола.

Что нужно для монтажа открытой проводки

Теперь разберемся, как правильно подобрать кабель, розетки и выключатели для проводки открытого типа.

Как выбрать кабель для внешней проводки

Аналогично организации скрытой проводки выбор кабеля для внешней напрямую связан с электрической нагрузкой на устанавливаемую систему. Бытовые и электрические приборы могут функционировать при подключении через медные двух- или трехжильные кабели либо алюминиевые с сечением 2,5 кв. мм. Электрическая плита потребляет больше мощности, поэтому потребуется кабель сечением 5-6 кв. мм. Вся ветка должна подводиться к распределительной коробке через предохранитель на 25 А.


Кабель для внешней ретро-проводки

Медные кабели считаются более надежными и устойчивыми, а в некоторых случаях применение алюминиевых уже попросту недопустимо. Обусловлено это тем, что медь — материал, более устойчивый к коррозии, выдерживающий большую электрическую нагрузку в сравнении с алюминиевым проводом того же сечения. Кроме того, медный кабель более пластичен, что исключает вероятность его перелома даже при монтаже линий с множеством изгибов.

Розетки

Для проводки открытого типа используются накладные розетки, которые крепятся прямо к стене. Нет необходимости проделывать углубления для подрозетников, поскольку контакты таких элементов в отличие от встраиваемого оборудования хорошо изолированы и спрятаны внутри. Если какие-то приборы должны использоваться с заземлением, нужно покупать накладные розетки с наличием соответствующего контакта.


Накладной блок розеток для открытой проводки

Выключатели

В данном пункте следует обратить внимание на герметичные выключатели. Они используются как при скрытом, так и при открытом методах прокладки электрического кабеля

Для ванной комнаты, кухни и других помещений с повышенным уровнем влажности не имеет значения выбранный способ монтажа. Закрытые приборы исключат замыкания и перегревы кабеля. Их установка аналогична розетке для проводки открытого типа: достаточно просверлить парочку отверстий в стене и надежно зафиксировать оборудование.

Витая открытая проводка на изоляторах

Отличный вариант для помещений в ретро-стилях, а также некоторых лофтовых решениях. Для устройства подобной проводки используются специальные материалы: фарфоровые ролики, витые провода со специальной оболочкой из хлопчатобумажной нити с лакировкой, ГПВОп или БПВЛ. Для выбора материалов, изучите предложения следующих производителей: Retrika, Bironi, Fontini, GI Gambarelli, а также некоторых отечественных компаний!

  • Для установки разводки на поверхности потребуется разметка, которая производится по предварительно составленной схеме;
  • Фарфоровые ролики-изоляторы, на которые производится монтаж, крепятся по линии монтажа с шагом 300-400 мм. Для установки потребуется перфоратор и дюбели в случае бетонных и блочных стен, или саморезы и отвертка/шуруповерт, если монтаж производится по деревянным стенам или панелям;
  • На поворотах кабеля устанавливается пара роликов с углом в 45 градусов, чтобы не было перегиба кабеля;
  • Для сохранения формы витого провода в розетках и выключателях, применяются стяжки, хомуты;
  • Для прохождения стен или других конструкций, необходимо использовать специальные изоляционные гильзы, втулки;
  • Для перевязки проводов можно применить тканевую оплетку, которая снимается с концов при зачистке для подключения. Неплохим решением является тонкое кольцо из термоусадки соответствующего диаметра и цвета;
  • Для устройства открытой проводки в ретро-стиле применяются комплектные элементы: специальные распаячные коробки, вводы, розетки и выключатели!

Готовая проводка представляет собой линию электрификации, которая удалена от поверхности стен и конструкций на 25-40 мм. Монтаж подрозетников и других монтажных коробок производится на изоляционных подкладках!

Скрытая проводка

Иногда можно услышать выражение внутренняя проводка. Но более точно и правильно нужно говорить – скрытая электропроводка. При таком способе все проводники замуровывают в стенах или потолке. Они могут скрываться либо за слоем штукатурки, либо за гипсокартонными панелями. На виду остаются лишь розетки и выключатели, а также ламповые патроны и распределительные коробки.

Монтаж скрытой проводки выполняют в:

  • борозде под штукатурку;
  • гибком гофрированном рукаве;
  • пустотах строительных конструкций;
  • трубах, каналах и коробах;
  • нишах под гипсокартонными конструкциями.

Безопасность такой проводки довольно высока. Как в плане возникновения пожаров, так и невозможности прикосновения к токоведущим частям. Причем сроки эксплуатации гораздо выше, чем у открытого аналога. К тому же она не портит внешний вид.

Но монтаж скрытой проводки достаточно трудоемкий. К тому же без точной схемы расположения проводов, возможности ремонта линии сводятся, практически, к нулю. План также обязательно понадобится, когда в стене нужно проделать отверстие. Иначе можно попасть на кабель и получить поражение электрическим током.

Монтаж скрытой электропроводкиИсточник amperof.ru

Плюсы и минусы внешней проводки

Основное достоинство данного метода — высокая скорость установки кабельных линий. Буквально за пару дней без огромного опыта вы самостоятельно справитесь с монтажом открытой проводки в квартире с одной жилой комнатой. А профессиональному электрику потребуются считанные часы.

Вторым достоинством способа является пониженная трудоемкость. Нет необходимости в штроблении стен, укладке кабель-каналов и сверлении отверстия для подрозетников. Соответственно, не возникает потребности в последующем монтаже облицовки, оштукатуривании, покраске или поклейке обоев.

Третьим весомым преимуществом проводки открытого типа является постоянная доступность к каждому участку линии. В любой момент можно провести ремонтные работы или модифицировать электрическую сеть, добавив новые компоненты. На это уйдет минимум времени и сил. Вы быстро и без проблем добавите ответвление к новому светильнику, подключите новую розетку или переместите в другое место старый выключатель. При организации скрытой проводки такие работы намного сложнее и затратнее, зачастую сопровождаются разрушением стен.

Однако есть в данном методе определенные недостатки. Первым минусом является то, что кабельная система находится на виду. Несмотря на огромное множество различных стилей оформления, такой подход уместен далеко не для каждого интерьера. Исключением являются стили кантри, ретро, техно и стимпанк, для которых проводка открытого типа может стать изюминкой.


Электропроводка в лофте в стиле стимпанк

Второй недостаток связан с техническими нормами каждого помещения, где кабель прокладывается по открытому методу. К примеру, для ванной комнаты, кухни и других участков с высоким уровнем влажности используемые провода должны быть хорошо защищены. Аналогичная ситуация с устанавливаемыми выключателями и розетками. Класс защиты подобных элементов при организации скрытой проводки должен быть не ниже IP-44. А если говорить об открытой, то требование повышается сразу до IP-68. Такие провода, розетки и выключатели выглядят слишком массивно и в два счета могут испортить интерьер.

Схема разводки электропроводки в квартире по габаритам

Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами

1 комнатная


При таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла. Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

  1. Выбор параметров, с которыми будет работать электрическая сеть.
  2. Расчёт нагрузки, подбор кабеля и подходящей модели УЗО.
  3. Выбор схемы подключения, с 1 или несколькими сетями.

Электрическая сеть и её параметры

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы

Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники

Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.

Такие преимущества:

  1. Беспроблемное подключение дополнительных линий при необходимости.
  2. Быстрое проведение монтажа.
  3. Монтаж в любой промежуток времени при ремонте.


Если проводка скрытая – то возникает необходимость в штроблении стен. Тогда провода маскируются под финишной отделкой. Вариант подвесных конструкций самый простой – в этом случае прикрытием становятся гипсокартонные короба, натяжные конструкции. Скрытая проводка тоже отличается определёнными преимуществами:

  1. Сохранение целостности интерьерного оформления.
  2. Увеличение допусков к номинально разрешённым токам.
  3. Снижение требований к характеристикам, которых придерживаются во время монтажа.

Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.

Как рассчитать нагрузку в электросети?

Для проведения окончательного расчёта во внимание принимаются такие факторы:

  1. Напряжение электросети.
  2. Номинальный ток.
  3. Мощность электроприёмников.

Лучше воспользоваться готовыми таблицами, хотя методов расчёта – множество.


Оптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ. У них вероятность получения точного результата больше.

Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.

Какую схему стоит выбрать?

Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.

У других схем точек подключения, линий больше.

Двухкомнатная


От количества комнат принципы при создании схемы электропроводки не меняются. Есть некоторые особенности, требующие учёта:

  1. Рекомендуется разделять провода на две группы, если и санузел раздельный.
  2. Три линии – необходимый минимум для кухни.
  3. По отдельным комнатам разделяется и освещение.
  4. Разделение у сети с розетками – по количеству комнат.

В схемы разводки включается и оборудование для охраны, ведь жильё с двумя и большим количеством комнат считается элитным.

Для них действуют те же требования и правила, что описаны выше.
