Проводка в деревянном доме

Оглавление

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ и соответствия ГОСТ Р50572 1-93. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве , а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости, толщина ее стенок должна соответствовать сечению токопроводящих жил. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «НГ». К примеру, ВВГнг-п. Импортным аналогом является кабель NYM.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.

Какой вообще должна быть электрическая проводка? Разбираемся с требованиями

Вначале следует заметить: предупреждаем тех домашних умельцев, которые, умея починить простую розетку в доме либо при помощи индикатора отличить фазу от нуля, полагают, что вполне могут справиться и с проводкой в частном доме. В действительности все не так просто, как кажется, ведь дом из дерева имеет повышенную пожароопасность, а потому и требования к электросети здесь особые.

По статистике, большая часть пожаров в таких домах связана как раз с несоблюдением требований к монтажу/эксплуатации бытовых приборов и самой электрической проводки. В принципе, самостоятельная прокладка проводки вообще нежелательна – этим должны заниматься квалифицированные мастера. Но об основных правилах должен знать каждый владелец деревянного жилища – как минимум для оценки уже наличествующей разводки либо контроля работы нанятых электриков (всегда есть риск нарваться на дилетантов, которые делают свою работу, базируясь на «и так сойдет»).

Словом, вот основные требования, которым должна соответствовать проводка в доме, сделанном из древесины.

Необходимо минимизировать (а лучше – полностью исключить) риск воспламенения кабеля с последующим переходом огня на конструкцию дома, если произойдет короткое замыкание.
Также важно, чтобы состояние кабелей целиком исключало вероятность поражения жильцов/питомцев электрическим током.
Наконец, характеристики применяемых кабелей должны соответствовать общей потребляемой мощности (даже с небольшим запасом) для каждого отдельного участка, причем во внимание следует принимать и пиковые нагрузки. Нельзя, чтобы провода или соединения нагревались.

Что же касается эстетичности, то она в данном случае второстепенна. Хотя этот вопрос также решается, причем несколькими способами (детальнее об этом расскажем несколько позже). Но не стоит ставить эстетичность выше безопасности (пусть даже последняя снизится лишь ненамного), так как последствия могут быть самыми печальными.

Еще одна причина трудности самостоятельного монтажа электропроводки состоит в том, что один регламентирующий документ как таковой отсутствует. Опытный специалист знает обо всех требованиях, а также о приемах их (требований) реализации. Самостоятельно же отыскать все необходимые сведения, раскиданные по ГОСТам и СНиПам, довольно трудно, да и сами данные обычно специализированы, а потому понять их может только человек с соответствующим образованием.

3 Разводка проводов – широко применяемые способы и схемы

Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.

Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.

Сначала монтируется внешнее электрооборудование

Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.

1. В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
2. Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
3. Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
4. Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися «усами».
5. Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.

Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.

Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.

Внутренняя проводка в доме из бруса

Внутренней проводкой считается вся электросеть, которая идет от щитка. Щиток устанавливает исключительно компания, занимающаяся электрообслуживанием вашего дома. В щиток подается ввод от наружной проводки. Правильная установка щитка — гарантия того, что не будут электропотери и связанные с ними возможные претензии энергокомпании, а также не грозит возгорание и другие неприятности, что соблюдены все нормы по безопасности. Внутренняя проводка, выполняемая от щитка, может быть открытого или скрытого типа. Каждая схема имеет свои особенности и область применения. Ниже мы рассмотрим характеристики этих схем электропроводки.

Пошаговое руководство по монтажу электропроводки

Общие сведения по монтажу наружной и скрытой разводки

При монтаже электропроводки в доме обязательно должно быть выполнено следующее условие: в общий элетрощиток должен быть подведен кабель питания. В самом электрощитке должны находиться группы автоматических выключателей и устройство защитного отключения (этот вид работ лучше доверить электрику.

Так как работа при высоком напряжении крайне опасна, а также есть шанс нарваться на штраф). От электрощитка проводка проходит в жилые и нежилые помещения.

Справка. Изначально к автоматам подводятся три фазы, 0 и заземление. Далее к розеткам и выключателем подводятся фаза, ноль и заземление. Три фазы нужны для того, чтобы распределить нагрузку.

Замечание. Для санузла и кухни следует протянуть линию отдельно.

Каждая линия делится на две группы проводов, одна тянется к розеткам, другая – к источникам.

Схема электропроводки в доме

Монтаж скрытой электропроводки

Нужно выбрать правильный размер сечения кабеля.

Замечание. Для выбора нужного сечения следует:

Выяснить максимальную мощность в электросети;
Рассчитать потребляемую мощность всех электроприборов, которые находятся или будут находиться в доме.

Пример: Если проводка в помещении сделана проводом 3х1,5, то максимальная мощность всех приборов, которые используются в данном месте не должна превышать 4кВт.

Замечание. Следует помнить, что в местах соединения кабеля между собой потребуется дополнительно 11-16 см длины!

По схеме проделываем штробы (щели) под провода с помощью молотка и болгарки с алмазным диском:

Начинаем вести провод от автоматов к розеткам и выключателям. Глубина штроб приблизительно 2-3 см, ширина-2-2,5 см.
С помощью перфоратора и круговой пилы вырезаем отверстия под розетки и выключатели:
- Нарезаем провода на нужные длины и делаем сечение;
- Укладываем провода в штробы;

Подготавливаем строительную смесь. Сухую смесь развести с водой до получения однородной массы и нанести на стену шпателем, после высыхания следует убрать все неровности с помощью терки из пенопласта.

Пример разметки электропроводки в квартире

Монтаж наружной проводки

Монтаж наружной электропроводки производится только при невозможности сделать скрытую проводку.

Процесс выполнения данного вида работы практически ничем не отличается от предыдущего, за исключением того, что провода укладываются не в штробы, а в пластиковый кабельный канал.

Несколько обязательных правил при монтаже открытой проводки:

Кабель прокладывается только под прямым углом;
Провода не должны пересекаться;
Расположение кабеля от дверных косяков и оконных рам- не менее 10 см;

Установка розеток и выключателей

Расположение элементов:

Выключатели располагаем слева от дверного проема на высоте 80-90 см от пола;
Розетки следует расположить на высоте 30 см от пола;
Подводить проводку к розеткам следует снизу, к выключателям – сверху.

Основные действия:

Соединяем провода там, где находятся места ввода, вывода коробок, выключателей, розеток. Это можно сделать с помощью опрессовывания или сварки.
Если производится открытый монтаж, тогда следует использовать подрозетники из материалов, не проводящих ток. Крепить их нужно с помощью шурупов, клея и саморезов.Замечание. Для выключателей существует правило: их устанавливают в разрыв фазного провода.
Монтируем установочные коробки в углубления стены, в них устанавливаем розетки и выключатели.Замечание. Для того, чтобы сделать углубления применяют специальные насадки для разных материалов стены, которые устанавливаются на перфоратор. Они бывают разные по размеру. Следует подбирать подходящие именно для ваших С. Установочные коробки (распределительные) нужны для того чтобы разветвить провод (один конец пойдет к розетке или выключателю, другой дальше).
Фиксируем надёжно распределительную коробку.
Устанавливаем сами розетки. Вставляем провода в клеммы и тщательно их фиксируем.
Вставляем розетку в установочную коробку и зажимаем винтами при помощи монтажной пластины. Поверх стены устанавливается накладная розетка.
Далее по принципу установки розеток, делаем выключатели.

Монтаж проводки

Монтаж проводки внутренней электросети в деревянном доме производится в семь этапов:

Разметка на стенах линий разводки проводов и мест установки розеток, выключателей, распределительных коробок и т.п.
Высверливание отверстий под электроустановочные изделия и каналы для кабелей.
Сборка вводного щита с защитой и электросчетчиком.
Укладка и соединение электропроводов с помощью клемм или пайки (сварки).
Подсоединение выключателей и розеток.
Проверка сопротивления изоляции.
Общая проверка системы на короткие замыкания.

Приведенная пошаговая инструкция является стандартной и не зависит от материала стен и индивидуальных особенностей создаваемой схемы электропроводки в частном доме. Однако для деревянных коттеджей есть свои нюансы:

Первый – это все проходы электрокабелей сквозь выполненные из дерева внешние стены, перегородки и перекрытия делаются только с использованием металлических гильз (трубок). Даже если применяются кабель-каналы и керамические изоляторы для открытого монтажа, сквозь древесину электрическая проводка должна проходить исключительно с дополнительной защитой из металла.

Гильзы для прокладки электропроводки в разных помещениях

Второй – скрутку жил при соединении рекомендуется исключить. Подобные места являются наиболее проблемными по безопасности и чаще всего нагревающимися. В доме из бревна или бруса самым лучшим и надежным вариантом соединения проводов будет клеммный. Можно также их спаять или сварить, но это сложнее и дольше.

Клеммное соединение проводов в распределительной коробке

Третий – если электропроводка укладывается под декор или навесной потолок, то монтировать ее обязательно следует в металлических трубах. Открытая прокладка допускается только в незакрытых местах, где провода остаются на виду.

Проводку под подвесным потолком лучше спрятать в кабель-каналах

Ничего особо сложного нет. Главное чтоб были навыки обращения с отверткой, дрелью и пассатижами. И тогда самостоятельный электромонтаж в своем доме по сложности – это приблизительно как прочистить дымоход или построить теплицу с обогревом самому без привлечения наемных рабочих.

Подбор правильного инструмента и материалов

Первым делом надо запасти не только удобный, но и безопасный рабочий инструмент для выполнения этой работы. Отвертка, молоток, дрель и все то, чем будет создаваться электропроводка в доме своими руками, должно быть с качественными изолированными ручками.

Обратите внимание на распределители – они могут быть двух видов, пластиковые и металлические. Для сруба актуальнее будет взять вторые, так как они долговечные, не плавятся, прочные, а также их удобно будет прикрепить саморезами к дереву

Не бойтесь испортить вид вашего подсобного помещения, покупайте большой распределитель – с ним намного удобнее работать.

Если устанавливать тонкий кабель – он будет нагреваться, плавиться, а оплетка сгорит через 1 месяц или ранее. Что касается материала, то выбирать нужно только медь. Алюминий становится ломким со временем, окисляется, имеет намного меньше пропускную способность при одинаковом сечении с медным кабелем.

Кабельные каналы и плинтуса. Они предназначаются для того, чтобы скрыть внешнюю проводку (внутренняя запрещена СНиП в срубах). Их лучше подбирать по цвету древесины, чтобы не слишком выделялись, размер выбираем согласно количеству проводов, которые будут идти по стенке. Розетки и выключатели можно приобрести на свой вкус – здесь особых требований нет, их количество тоже дело индивидуальное, сколько надо, столько и ставьте.

Еще необходимо купить СИЗы, изоляционную ленту, клипсы, гофры, крепежи для плинтуса (преимущественно саморезы). Возможно, нужно еще понадобится немного лака, возможно морилка, если придется докрасить древесину после проведения работ.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.Канал прокладывается ровно, в горизонтальной или вертикальной плоскостиВ строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов

При составлении плана-схемы отдельное внимание обращается на следующие моменты:

Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.Примерная схема электропроводкиПри планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.Все провода соединяются между собой в специальных распределительных коробках.

Правила выполнения внутренней проводки в деревянном доме

Электроразводка выполняется только на основании схемы, согласованной со специалистами, с минимальным количеством поворотов и изгибов.
Электромагистраль прокладывается исключительно в негорючих материалах.
В ходе монтажа приоритетное значение отводится задачами пожарной безопасности, не столь важное — эстетическими пожеланиями.
Целесообразна прокладка каналов в конструктивных углублениях дверных и оконных проёмов, под плинтусами, накладной облицовкой потолка.
Гофротрубы, используемые в качестве изоляции каналов, в ходе монтажа со всех сторон защищают асбестовыми прокладками. В тех же целях, с учётом расчетной мощности проводки, применяется алебастровая или цементная штукатурка, бетонирование.
Изоляционные трубы с оцинковкой и короба соединяются с помощью резьбы, сварки

Острые кромки защищаются пластиковыми заглушками. Медные защитные элементы в соединении развальцовывают.
Толщина стенок трубы подбирается с учётом сечения жил провода (пример: 2,8мм — для алюминиевой жилы в 10мм2, или медной в 4мм2).
Кабель (вместе с изоляционным слоем) внутри изоляционной трубы должен занимать до 40% внутреннего объёма.
Замер сопротивления изоляции производится дважды: до протяжки по трубе и после.
Распределительные коробки должны оставаться в свободном доступе.
Для скрытой проводки используются провода и кабели с тройным изоляционным покрытием и маркировкой «нг».

Мозаика из дерева для стен. Об этом вы прочитаете в следующей нашей статье.

А в этой статье рассказывается про формы и виды арок из гипсокартона.

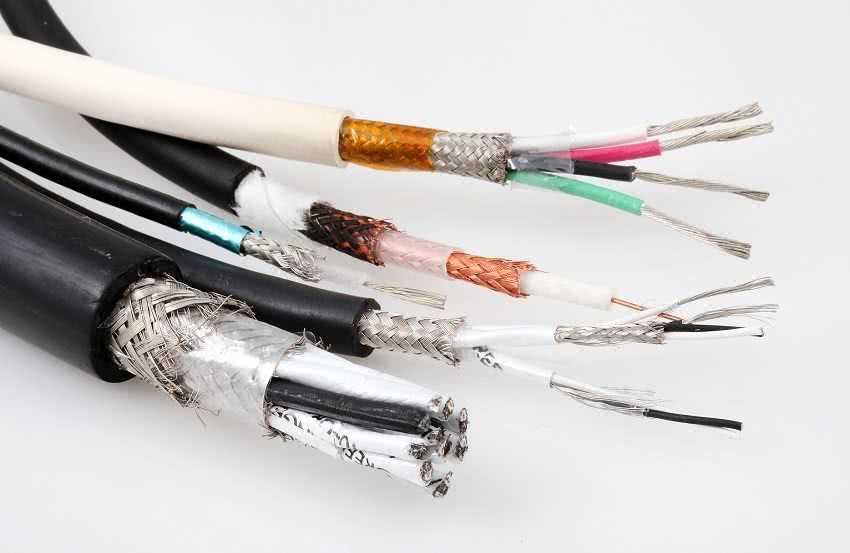

Выбор соответствующего кабеля и электроустройств

Чтобы правильно произвести разводку электропроводки в частном доме своими руками, избегая сложных специальных расчетов, можно воспользоваться «Таблицей соотношения сечения кабеля к соответствующей нагрузке» из электротехнического справочника.

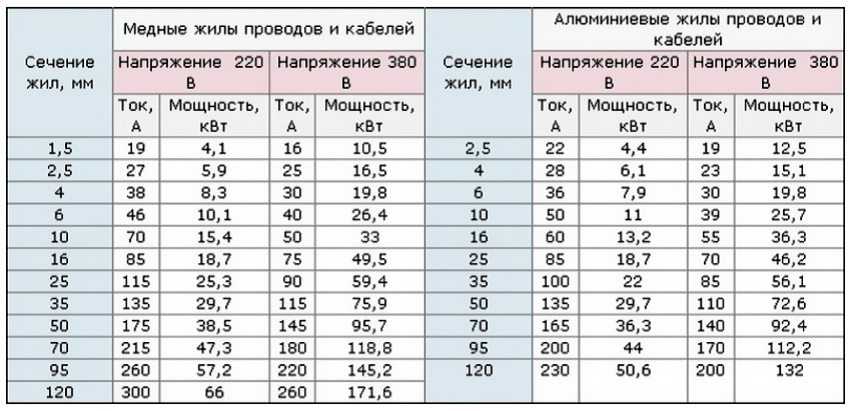

Таблица соотношения сечения кабеля к соответствующей нагрузке.

Из таблицы подбирают такое сечение кабеля, которое будет соответствовать мощности электроприборов по каждой отдельной группе. К каждому прибору прилагается описание или технический паспорт, где обозначается потребляемая им нагрузка. Опираясь на эти данные, выбирают приемлемый кабель. Для того, чтобы определить сечение вводного кабеля, следует просуммировать мощность всех имеющихся приборов.

Наиболее популярным для проводки является кабель из меди NYM. Он имеет добавочную изоляцию, достаточно крепок и удобен в обработке. В случае применения алюминиевого кабеля, нужно учитывать, что он уязвим к изгибам и часто при разделке ломается.

Подходящий кабель выбирают исходя из потребляемой мощности электроприборов.

К розеткам подводится трехжильный провод с заземлением, чтобы обеспечить безопасность бытового электрооборудования. Осветительные приборы, согласно Правилам устройства электроустановок, также нуждаются в его обустройстве, хотя многие пренебрегают этой нормой. Если в частном доме используют для освещения территории двора и участка мощные прожектора, то организация заземления — обязательное условие. Это правило касается и тех, кто решил выполнить своими руками схему электропроводки на даче.

Розетки и выключатели выбирают исходя из расчетной величины тока, вида электропроводки (скрытая или открытая), возможности подключения блока с розеткой и выключателем под одной рамкой.

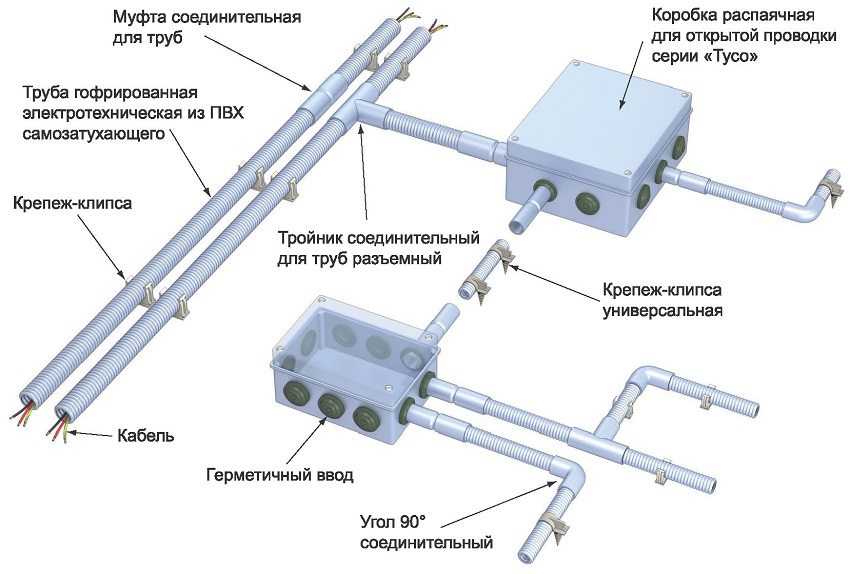

Комплектующие для обустройства проводки электрического кабеля с применением гофрированных ПВХ-труб.

Монтаж заземления с устройством защитного отключения (УЗО)

Кроме заземления распредкоробки, чтобы обеспечить надёжную защиту электроприборов и бытовой техники, нужно обустроить полноценный контур заземления.

Поэтому потребуется:

арматурные трёхметровые пруты с сечением не менее 30 см в количестве 3 шт.;
выкопанный ров, имеющий форму треугольника, глубиной около 50 см и стороной до полутора метров;
арматура вбивается в землю в вершинах треугольника;
стержни между собой соединяются стальным уголком и фиксируются сваркой;
полученный треугольник одной из вершин соединяется с домом траншеей (такой же глубины), в которую укладывается и приваривается к контуру такой же уголок.

Непосредственно рядом со строением уголок сваривается с арматурным метровым прутом. В идеале после закапывания на поверхности должен остаться отрезок прута в 30 см. К концу этого прута прикрепляется медный кабель от распределительного щитка, проходящий через УЗО. Нормальным сечением такого кабеля будет 2,5-4 мм.

Пример оборудования контура заземления Источник remontnik.ru

Советы по выбору материала

Для начала нужно определиться с проводами. Существует два варианта получения кабеля:

Бюджетный. Если расходы на обустройство энергоснабжения ограниченны, можно изготовить провода своими руками. Берете 2 кабеля, скручиваете их при помощи дрели и получается витая проводка. Способ, мягко говоря, не очень щадящий, большой риск того, что вы плюнете на эту затею. Но зато дешево и сердито.

Теперь поговорим про изоляторы

Керамические изоляторы – это самые популярные изделия. Они являются наиболее востребованным типом крепежа ретро проводки, потому что очень надежны при эксплуатации, а также недороги относительно фарфоровых.
Фарфоровые изоляторы. В принципе фарфор – это разновидность керамики, только отличается большей прозрачностью и прочностью. Поэтому увидев на полке магазина эти два названия, выбирайте любые, они оба отлично подходят для открытой проводки.

Что касается количества, то расчет производится относительно длины провода. Рекомендуется располагать изоляторы через каждые 40–50 см кабеля. Например, вы рассчитали, что на всю проводку понадобится 100 м провода. Делим количество кабеля на два и получаем 200 шт. изоляторов.

Последний момент – выбираем электроустановочные изделия:

Розетки. По требованиям противопожарной безопасности, они обязательно должны быть накладными. Кроме этого, желательно установить под розетки подложку, она служит защитным барьером от нагрева, а также элементом декора.
Выключатели. Один главный нюанс при выборе переключателей для ретро проводки, они должны быть поворотные либо в виде тумблеров. Это очень ярко подчеркивает стиль интерьера.
Монтажные коробки. Тут особых требований нет, главное выбрать подходящую форму и цвет.

Подготовка проекта электроснабжения

Первый этап электрификации объекта — подготовка проекта. В частном доме составление схемы электропроводки можно сделать своими силами. Для этого нужен план дома с размещением мебели, оборудования, электроприборов, обозначением розеток и выключателей. Отмечается место установки распределительного щитка и прохождения кабельных линий.

Указывается расположение распределительных коробок, просчитывается максимальная мощность потребления энергии всеми приборами, общее количество автоматов и номинальная нагрузка на вводной автомат.

Выбор кабеля

После составления электрической схемы нужно определиться, каким проводом делать проводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежней. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем медного, и он ломкий при перегибах. Более подходящим материалом является медь, провода из которой выдерживают температуры от -50 до +50 °С.

Определившись, какой кабель лучше для проводки в доме, можно перейти к выбору его марки. Для деревянных конструкций больше подойдет медный негорючий провод ВВГ с цельными жилами и пониженным дымовыделением. Он обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.

Планируя, как провести проводку в доме, нужно помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.

Выбор устройств и автоматики для распределительного щитка

Цель подбора устройств автоматической защиты — безопасность сети и оборудования при аварийных ситуациях. Каждое устройство имеет свое назначение. Все устройства располагают в распределительном щитке.

Автоматические выключатели защищают от перегрузки напряжения и короткого замыкания.

Устройства защитного отключения (УЗО) — от возникновения пожара и поражения током.

Реле напряжения — от перепадов нагрузки, влияющих на работу приборов.

Дифференциальные автоматы сочетают функции автоматического выключателя и УЗО и экономят место при установке в щитке.

Комплексное использование этих устройств гарантирует надежную работу приборов и безопасность находящихся в помещении людей.

Как не следует делать

Проблемы часто возникают из-за нарушений инструкций относительно того как проводить проводку. Все технологии и методы, актуальные для прокладки электричества в каменных или бетонных стенах, не подходят для деревянных строений. Крепить незащищенный кабель на брус или вагонку категорически нельзя!

Основную магистраль не зашивают и не прячут под легко воспламеняемыми элементами интерьера. Домашняя электросеть не должна подвергаться перенапряжению. Защитную изоляцию следует оберегать от воздействий влаги, пара, пыли и деформации кабеля.

Мышь может с легкость перегрызть провод, и поврежденная внутри стен проводка, неизбежно приведет к пожару. Из практики: даже небольшой очаг огня крайне тяжело подается тушению.

Этапы электромонтажа скрытой разводки

Следует еще раз заметить, что прокладка скрытой сети энергоснабжения в доме из древесины должна выполняться в специальных металлических кабель-каналах, распределительных и монтажных коробках. Технология такой скрытой разводки делится на следующие этапы.

Выполняется подготовка трассы для размещения кабель-каналов, распределительных и монтажных коробок. С помощью инструмента по дереву прорубаются или высверливаются штробы, монтажные места под элементы сети и межкомнатные переходы. Для каркасных домов процесс сразу начинается с монтажа кабель каналов в незаполненных пустотах конструкции.
Кабель-каналы (трубы или короба) подготавливаются к монтажу. Режутся на необходимые куски согласно монтажной схеме, зачищаются и при необходимости на них нарезается резьба. Также проходят подготовку межкомнатные гильзы и другие элементы сети: распредкоробки оснащаются клеммными планками, а все другие комплектующие очищаются от загрязнений.
Производится установка распределительных и монтажных коробок, гильз межкомнатных переходов, труб или коробов кабель-каналов, их стыковка и закрепление в штробах или других пустотах конструкции. Трубы крепятся хомутами, подобранными под размер кабель-каналов, или утапливаемыми в древесину специальными металлическими накладками.
Самый ответственный этап монтажа — это протяжка кабелей и проводов в кабель каналы и их подключение. После протяжки необходимо проверить целостность жил и изоляции при помощи тестера, только после этого можно подключать проводку к элементам сети, ориентируюсь по цвету изоляции жил.

После выполнения всех работ необходимо проверить их качество. Простая проверка с помощью тестера или лампочки-пробника — это не самый подходящий вариант. Лучше пригласить специалиста с соответствующей аппаратурой, который наделен полномочиями выдачи официального документа поверки электропроводки. Этот сертификат позволит вам не только спокойно пользоваться электрической сетью, но и избежать проблем с контролирующими органами. Экономить на этой процедуре не следует, так как стоимость бытовой техники, которая может выйти из строя по причине короткого замыкания, намного превосходит затраты на такую проверку! На последнем этапе вся конструкция скрытой проводки закрывается декоративными или иными элементами.
