Сравнение

В отличие от выключателя, где происходит просто прерывание электрической цепи, при нажатии на клавишу переключателя осуществляется коммутация с одного на другой контакт. И вместо прерывания электрической цепи происходит перекидывание контактов, и создание новой цепи (поэтому переключатели называют ещё перекидными выключателями). Эта особенность позволяет с помощью переключателя манипулировать одним и тем же источником света из разных точек. Систему, состоящую из нескольких переключателей (перекидных выключателей), называют проходным выключателем.

Переключатель EMAS (3 позиции)

Определение и отличия включателя и переключателя

Дом – место уюта, семейного очага, где хочется обустроить все не только красиво, но и комфортно. Освещение в этом деле играет немаловажную роль. Размещение светильников, а также элементов их управления занятие не из легких.

Зачем нужен выключатель знает даже ребенок, а вот чем он отличается от переключателя? Что будет, если поставить на включение/выключения света в квартире переключатель, а не выключатель?

Даже электрики с малым опытом за плечами могут путать эти понятия, что уж говорить о нас, простых обывателях. Недопонимание происходит не только в терминах, но и в принципах работы механизмов. Если Вы уж и надумали самостоятельно провести монтаж того или иного устройства, подробно изучите схему, поймите для себя отличия, затем приступайте к выполнению задачи.

Лучше, безусловно, пригласить специалиста с опытом работы, если имеете хоть малейшее сомнение, ведь проводка в доме, в квартире должна быть сделана правильно на все 100%.

Служат выключатели и переключатели (бывают двух видов) одному и тому же делу – размыкают или замыкают электрическую цепь в определенное время. То есть, если сказать проще – включают или выключают свет. Устройства бывают разных типов, различаются в исполнении, да и внешне бывают какие, только пожелаете. В основном, на другом конце электрической цепи в качестве электроприемника стоят лампы, бытовые приборы.

Определение выключателя

Выключатель – коммутационное устройство, работающее в электросетях с максимальным напряжением 1000 Вольт. Представляет собой двухпозиционное устройство, имеет два нормально разомкнутых контакта (одно состояние активное – контакты замкнуты, а другое пассивное – разомкнуты).

Опытный электромонтажник сразу заметит, что в нем нет устройства дугогашения, поэтому при коротком замыкании (КЗ) отключить токи КЗ выключателем не удастся. Для этого предназначены автоматы, но это абсолютно иной вид электроаппаратов.

Выключатели различают по типу исполнения, что является их главным определяющим параметром.

Бывают таких видов:

• внешней установки – монтаж на стену
• внутренней установки – монтаж в стену.

Классифицируют и по количеству клавиш – одноклавишные, двухклавишные, трехклавишные и так далее. В управлении тоже могут быть выключатели разных типов: сенсорные, клавишные, кнопочные и прочее.

Многополюсные переключатели

Переключатели с большим количеством полюсов не очень распространены, но доступны во многих удивительных конфигурациях. Они описываются аналогично однополюсным или двухполюсным выключателям / переключателям цепи, с заменой первой буквы (S или D) числовым обозначением. Так можно представить, например, переключатель 4PDT, который может управлять четырьмя отдельными цепями с двумя положениями на цепь. Пример такого переключателя вместе со схемой показан на рисунке далее.

Аналогичная ситуация и с переключателями с большим количеством позиций. Если четырехконтурный переключатель можно установить, например, в одно из четырех положений, он будет обозначен как 4P4T. Как будет выглядеть переключатель SP12T? Это может быть поворотный переключатель (типа галетный), у которого 1 полюс 12 положений.

Как подключить

В советские времена применение переключателя на три положения для электроснабжения многоквартирных домов было распространено и являлось повсеместным явлением. Тогда их устанавливали в распределительных щитах. Сейчас вместо таких устройств чаще используются автоматические. Если хозяин предпочел использование трехпозиционного трехфазного переключателя, его можно установить перед счетчиком электроэнергии, ведущим к щиту, чтобы можно было выключить квартирную сеть полностью, если возникнет такая необходимость. Также для усиления защиты сети от избыточной нагрузки или короткозамкнутого инцидента можно рекомендовать совмещенное использование обеих устройств.

Конструкция

Перекрестные выключатели (Легранд, Шнайдер Электрик и другие) имеют не три контакта (как большинство стандартных блоков управления), а четыре. Такая конструкция позволяет одновременно отключать или включать по два контакта. Благодаря этому, одновременно замыкается или, напротив, размыкается несколько линий питания (в данном случае, две).

Главным отличием проходных выключателей от перекрестных является то, что первые могут использоваться самостоятельно, а вторые – нет. Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично.

Они представляют собой два спаренных одноклавишных выключателя (иногда одноклавишный), контакты которых соединены при помощи специальных металлических перемычек. Главным удобством такой конструкции является то, что при необходимости их можно сделать своими руками. Такая модель имеет всего одну кнопку, отвечающую за работу системы контактов.

Существует два типа таких переключателей по принципу работы:

В поворотных контакты замыкаются при помощи поворотного механизма. Они несколько дороже обычных, но имеют более разнообразные дизайнерские варианты.

И два по вариантам монтажа:

1. Накладной (Unica Q, Лезард);
2. Встроенный (Леград, АВВ).

Наружный монтируется поверх стены. Для его установки нет необходимости пробивать поверхность дома и устанавливать в стену дополнительный блок. Это очень удобно, если планируется дизайнерский ремонт или просто нет желания повторно отделывать помещение. Но такие модели считаются недостаточно удобными в эксплуатации – они подвержены физическим воздействиям и влиянию агрессивной окружающей среды.

Встроенные используются для монтажа в стены. Их применяют для разводки проводки во всех типах зданий. Для их монтажа предварительно необходимо подготовить отверстие в стене, соответствующее коробке переключателя.

Особенности переключателей перекрестного типа исполнения:

1. Для их подключения используются исключительно четырехжильные провода. В крайнем случае, специалисты рекомендуют использовать два двухжильных с хорошей изоляцией, но такое решение нецелесообразно;
2. Такой переключатель может быть одноклавишный, двух и трехклавишный. Но его рекомендуется устанавливать только при необходимости выключать свет из трех разных мест (скажем, в начале, середине и конце коридора). Во всех остальных случаях можно использовать классические проходные варианты;
3. Промежуточный переключатель устанавливается исключительно на этапе разводки проводки по дому или квартире. Это основной его недостаток. Из-за подсоединения нескольких контактных групп для подключения системы требуется большое количество проводов, что может создать определенную пожароопасность;
4. Среди достоинств конструкции высокие показатели износостойкости. Учитывая, что контакты перекрестных моделей чаще замыкаются, чем проходных или обычных, перемычки выполнены из прочного коррозионностойкого металла, чаще всего – это медь или легированная сталь. В большинстве вариантов есть дополнительная защита от воздействия конденсата, пыли и влаги.

Схемы подключения

Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.

Подключение устройств к однофазной сети

Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.

• Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
• При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
• Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.

Подключение прибора к двухфазной сети

Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.

В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В. Используемые в них блокираторы могут иметь различные исполнение

Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием. А вот в конструкции блоков управления обычно присутствуют тиристоры

Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи

А вот в конструкции блоков управления обычно присутствуют тиристоры. Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

Схема подключения к трехфазной сети

В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.

• Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
• При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
• Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.

Разновидности проходных переключателей и условные обозначения на схемах

В зависимости от того, как и где планируется использование таких переключателей, применятся их соответствующие разновидности:

Для монтажа в толще стены и на ее поверхности – во втором случае чаще всего такие выключатели используют для открытой проводки в деревянных домах.

Провода к клеммам выключателя могут крепиться болтовым соединением или зажимами на пружинах. Второй вариант считается более предпочтительным, так как при его использовании со временем не ослабляется соединение.

С одного места можно включать несколько ламп – для этого делают двойные, тройные и т.д. модели выключателей.

Если есть необходимость включать освещение из трех и более точек, то к двум проходным надо дополнительно приобретать перекрестные (реверсивные) переключатели – по количеству мест, из которых надо будет включать освещение.

По типу управления не отличаются от обычных – могут быть клавишные, сенсорные или с пультом ДУ.

Все виды проходных выключателей на схемах рисуются одинаковыми схематическое обозначение – по сути, таким же как и для стандартных, но развернутым в обе стороны.

Для того, чтобы сделать окончательный выбор, надо точно представлять себе где и как эти выключатели будут использоваться.

Организация автопереключения

Далеко не каждому понравится своими руками менять положение рубильника в случае отключения внешнего электричества. Чтобы не пришлось постоянно следить за тем, когда ток перестанет поступать от магистрали, стоит организовать простую систему автопереключения. С ее помощью, как только будет запущен бензогенератор, удастся сразу организовать переход к резервному источнику.

Чтобы смонтировать автоматическую систему переключения рубильника, необходимо будет запастись двумя пусковыми устройствами с перекрестным подключением. Они называются контакторами. Их работа задействует два вида контактов:

• силовые;
• нормально замкнутые.

Дополнительно потребуется купить реле времени, если хочется предоставить генератору несколько минут на прогревание перед началом работы.

Принцип действия контактора прост. Когда подача электричества на внешней линии восстанавливается, его катушка блокирует доступ к силовым контактам и открывает доступ к нормально замкнутым.

Исчезновение напряжения приведет к обратному действию. Устройство заблокирует нормально замкнутые контакты и запустить реле времени. Спустя определенный временной промежуток генератор начнет вырабатывать электричество, подавая необходимое напряжение. Оно тут же будет направлено на контакты резервного хода.

Такой принцип работы позволит своевременно организовать блокировку контактов внешней сети и обеспечит подачу электричества мобильной станцией. Как только подача напряжения от магистрали восстановится, в работу включится катушка основного пускателя. Ее действие замкнет силовые контакты, и это приведет к автоматическому отключению генератора.

О том, как безопасно подключить бензогенератор, смотрите в следующем видео.

Устройство выключателей различного типа

По своему предназначению — включать и выключать электрический прибор, выключатели любого типа отвечают требованиям. Но они различаются между собой по конструкции.

Клавишный

Конструкция, которую чаще всего можно встретить. Как работает выключатель света клавишный? В одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Клавишный выключатель подразделяется на: одноклавишный, двухклавишный и трехклавишный .

Клавишный выключатель

С течением времени устройство выключателя клавишного типа, практически, не изменилось, за исключением декора пластиковой поверхности. За ней находится действующая подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Как видно из названия, этот вид выключателя основан на кнопке. Существует два варианта такого прибора:

Кнопочный выключатель

1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение. Применяется для светильников, встраиваясь в них.
2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле. Предназначен для вертикальной плоскости.

Шнуровой или веревочный

Такой светильник вы наверняка видели не раз. Этот выключатель веревочного типа, (выключение-выключение от шнурка) бывает встроенным в настенные светильники, а бывает идет отдельным прибором, предназначенным для освещения всей комнаты или ее части. Управляется методом дерганья за шнурок.

Веревочный или шнуровой выключатель

Как работает выключатель света шнуровой? Механизм такого светильника сложнее, чем его принцип действия. Алгоритм прост – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

• потяните за шнур первый раз — и свет включится;
• потяните второй раз чтобы его выключить;
• третий раз снова произойдет включение и так далее.

Он работает по механизму замыкание-размыкание контактной группы. Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле.

Поворотный

В наши дни, это довольно редкий экземпляр. Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. В настоящем применяются редко, поскольку не очень удобны в пользовании, разве, что ради декора.

Поворотный выключатель

Но есть и современные выключатели, которые можно отнести к этой категории. Они совмещены с диммерами — это такие регуляторы яркости. Чтобы выключить свет, нужно повернуть рукоятку в сторону минимальной яркости и довернуть до фиксации. Чтобы выключить свет — поверните ручку в противоположном направлении.

Акустический

Выключатель с реакцией на звук. Внутри встроен микрофон, который улавливает звук и преобразовывает его в электрический сигнал, тот, в свою очередь усиливается, фильтруется, сравнивается с установленным порогом.

Акустический выключатель

Акустический выключатель будет незаменимой вещью в доме или квартире, где проживает человек с нарушениями двигательных функций или слабовидящий. Если уровень звука превышен, формируется команда на включение или отключение нагрузки. Однако есть вероятность посторонних шумовых эффектов, от которых возможны несанкционированные срабатывания.

Сенсорный

Это новшество среди включателей характеризуется тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия. Больше всего такие включатели подходят для системы «Умный дом», ведь помимо включения света, к этому выключателю можно встроить дополнительные функции. В обычных же домах этот выключатель служит для эстетики и оформления помещений в стиле Хай-Тек.

Сенсорный выключатель

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Схема переключения обмоток электродвигателя

Обозначения на схеме:

• А, В, С – фазы питания;
• С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
• SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Как работает выключатель света в зависимости от размещения

Как правильно разместить выключатель, чтобы иметь возможность включать свет и гасить его в помещении, где есть несколько входов? Когда один выключатель в зоне большой площади, не всегда эта точка удобна в доступе.

И сразу возникает вопрос, как работает выключатель света в разных концах квартиры, коридора, лестницы в подъезде, на придомовой территории и так далее таким образом, чтобы контролировать одну часть помещения, находясь в другой. Вариантов много, некоторые могут показаться совсем фантастическими, но технический прогресс не стоит на месте. Другое дело, зачем замахиваться на дорогие запредельные вещи, если можно использовать проходной выключатель.

Есть простая схема, может быть кто-то помнит ещё со школьных времен, в учебниках по физике. В основе этой задачи заложен принцип работы проходного выключателя, где предлагается возможность включить и выключить лампочку в любом конце коридора.

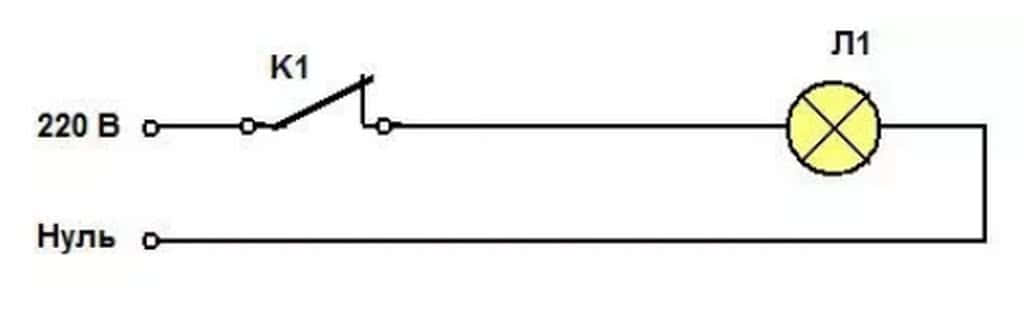

Простая схема «одна лампочка и один выключатель»

Ключ К1 замкнут, значит лампочка светится. Если разомкнуть контакты — лампа погаснет. Чтобы достичь цели по включению-выключению с разных концов коридора, нужно перейти на другую схему.

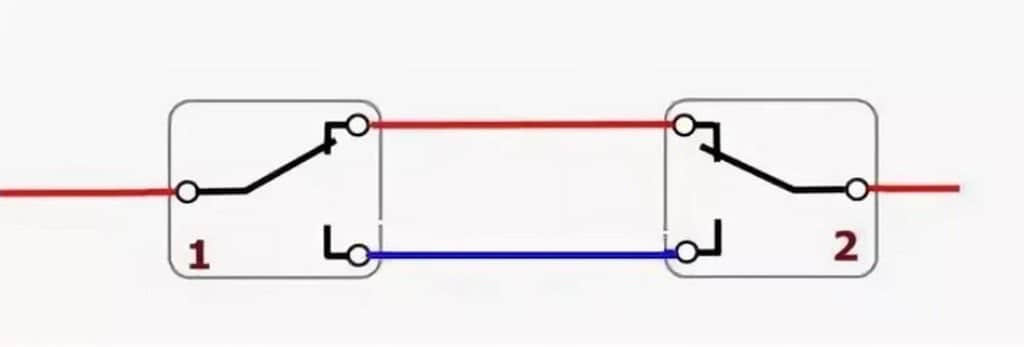

Пара проходных переключателей

Эта задача решается просто: нужны не выключатели, а переключатели, плюс — дополнительный провод. Переключатель передает напряжение на один из двух проводов:

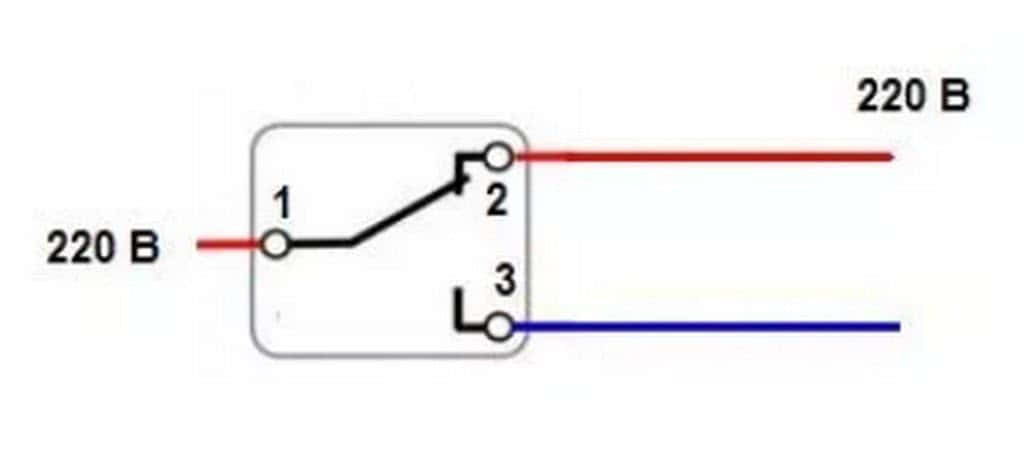

Переключатель передает напряжение на один из двух проводов

В этом месте фаза передается с контакта 1 на 2. При нажатии на переключатель, напряжение с контакта 1 будет поступать на 3. В итоге только, в любом положении переключателя, один из проводов будет под напряжением: 2 или 3. Это и есть электрическая схема проходного выключателя: простой переключатель.

Должен быть еще один проходной выключатель света. К этому переключателю нужно протянуть еще два провода.

Еще один проходной выключатель света. К этому переключателю нужно протянуть еще два провода

Нажав переключать №1 мы разомкнем цепь. Что примечательно, нажав переключатель №2 произойдет тоже самое.

переключателем №1 мы разомкнем цепь. примечательно, нажав переключатель №2 произойдет тоже самое

Это означает, что свет можно выключить с любого конца коридора. И выключить его можно таким же манером — щелчком любого из переключателей. Например, первым:

Использование в быту

Переключатели не так часто используются в быту, как выключатели, но, тем не менее, есть задачи, в которых без них обойтись невозможно. Например, когда необходимо управлять освещением с разных мест. Переключатели могут быть установлены на входе в комнату и возле кровати (чтобы не подниматься выключать свет) или в разных концах длинного коридора.

Реализация такой схемы управления довольно простая, ее изображение показано на рисунке ниже.

Схема включения освещения с двух разных мест

Обозначения на рисунке:

• А, В – переключатели;
• L – осветительный прибор.

При необходимости управлять освещением из большего количества мест, схему можно незначительно усложнить, добавив в нее промежуточный коммутатор.

Управление освещением из трех разных мест

Обозначения на рисунке:

• A,B – двухпозиционные коммутаторы;
• С – промежуточный двойной переключатель двух направлений;
• L1 – осветительный прибор.

Заметим, что взяв данную схему за основу, можно управлять освещением с трех и более мест. Для этого достаточно добавить в нее необходимое количество промежуточных коммутаторов, подключаются они так же, как и устройство «С» на представленной выше схеме.

Принцип работы и устройство

Переключатель двухпозиционный ON-OFF Классический переключатель на два направления или двухпозиционный коммутатор относится к той же категории устройств, что и обычный однополюсный прибор. Однако если последний просто замыкает и размыкает цепь питания, включая или выключая нагрузку, то переключатель электрический на 2 положения перекидывает свой контакт с одной нагрузочной линии на другую. В этом и состоит его принципиальное отличие от других коммутирующих элементов, что естественным образом сказывается и на устройстве.

Двухполюсный прибор (в отличие от однополюсного аналога) содержит в своей конструкции не две, а три группы коммутируемых контактов. Один из них, называемый центральным, поочередно подключается то к одному, то к другому направлению, подавая питание к различным потребителям. Типичный пример такой конструкции – обыкновенный тумблер, который в большинстве оборудования используется только наполовину – как выключатель или включатель. Если у этого прибора задействовать второе направление, он превращается в устройство перекидного типа, отключающее одну нагрузку от питающей сети и подключающее другую.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Переключатели на два направления: схема подключения

Переключатель на два направления (двухполюсный) также относится к электрическим коммутационным устройствам, как и обычный (однополюсный) выключатель. Но если последний позволяет только разорвать или соединить электрическую цепь, то переключатели могут оперировать несколькими соединениями. На рисунке ниже наглядно показаны их основные отличия.

Схематическое изображение различных коммутационных устройств

На рисунке показано:

1. обычный выключатель и вариант его подключения;
2. пример использования сдвоенного выключателя;
3. подключение двухполюсного выключателя;
4. коммутатор.

Заметим, что переключатели могут быть на два и более направлений, например, четырехполюсный или силовой трехфазный. О последних имеет смысл рассказать более подробно.

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Схема переключения обмоток электродвигателя

Обозначения на схеме:

• А, В, С – фазы питания;
• С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
• SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Кулачковые переключатели

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

• коммутационные щиты управления переменным и постоянным током;
• системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
• управление трансформаторными подстанциями и освещением;
• оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
• переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
• выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.

Пакет кулачкового коммутатора

Обозначения на рисунке:

• a — зафиксированные контакты (4 шт.), к которым подключаются провода;
• b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
• c – группа передвижных контактов (в данном типе их две);
• d – два направляющих паза (позволяют штоку совершать поступательные движения);
• e – покрытые изолирующей оболочкой два штока;
• f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
• g – пакет;
• h – две резьбовых шпильки (фиксируют пакет и крышку);
• I – ротор;
• J – четыре пружины (возвращают шток в замкнутое положение);
• k- соединяющий рукоять с ротором вал;
• l – четыре винта для зажима проводов кабеля.

Принцип работы

Трехпозиционный переключатель

Переключатель на 3 положения имеет рукоятку с тремя позициями для размыкания и замыкания цепочки. Серединная позиция обеспечивает размыкание каждой имеющейся группы контактов. Управление устройством пользователь осуществляет вручную. Верхние контакты применяются обычно для подсоединения вводов, а нижние – нагрузки. Такое устройство не снабжено расцепителями (тепловым либо электромагнитным), так что при его установке на входы ставят выключатели-автоматы, срабатывающие при перегрузке. Данная конфигурация предотвратит инциденты искрения и повреждение целостности изоляционного материала проводки. В прошлом эти приборы применялись в качестве ведущих устройств ввода в распредщитах. Со временем это место заняли выключатели-автоматы, но гибкость и простота конструкции позиционных переключателей, а также их невысокая цена обеспечивают этим изделиям достаточную популярность.

Конструкция

Из самого названия этого устройства ясно, что конструкция обусловлена применением «кулачков», которые приводят в действие некий «толкатель». Устройство кулачкового переключателя предполагает наличие группы коммутационных элементов, изменяя положение которых можно добиться определенного их расположения для работы разных схем включения. Расположение контактов и кулачков называется – программа коммутации (ее назначение заключается в сборке определенной схемы подключений). Они располагаются внутри пластмассового корпуса, который изготавливается на основе меламина.

Наглядно увидеть конструкцию устройства вы можете на схемах ниже:

Такой корпус невосприимчив к электрической дуге и вихревым токам. Конструкция кулачкового переключателя дает возможность включать и выключать все контакты практически одновременно. Это обеспечивается тем, что кулачок одного элемента соединен механически с другими кулачками. Применение в устройстве контактов серебра, которое лучше той же меди выдерживает электрическую дугу, обеспечивает хорошие коммутационные характеристики и повышенную износостойкость. Переключатель должен четко фиксироваться в определенном положении, для чего нужен фиксирующий механизм привода. Также в конструкции присутствует ограничитель движения привода. Его назначение – четкая установка переключателя в крайнем положении. Привод или вал аппарата представляет собой прут квадратного сечения. Для надежной работы и хорошего переключения контактов он должен изготавливаться из металла, чтобы выдерживать нагрузку при прокручивании

Это очень важно там, где применяется управление электродвигателями. Для управления приводом переключателя используется рукоятка, выполненная из изоляционного материала. Наглядно устройство кулачкового переключателя демонстрируется на видео от одного из лучших производителей розеток и выключателей, компании ABB:

Наглядно устройство кулачкового переключателя демонстрируется на видео от одного из лучших производителей розеток и выключателей, компании ABB:

Бытовое использование

Использование переключателя на лестничных пролетах Монтаж или перепланировка электропроводки подразумевает функциональность и удобство использования. Поэтому перед установкой составляется план, в котором прописывают общее количество лампочек, выключателей и розеток. Переходные устройства подходят для подключения в следующих ситуациях:

• многоуровневые здания – переключатели позволят отключать свет на любом этаже;
• длинные коридоры – включить лампы можно будет вначале, а выключить в конце;
• спальни – если установить один механизм у входа, а второй около кровати, не нужно будет вставать, чтобы отключить основной свет.

Используют переходные устройства во всех схожих ситуациях. Особенно актуально в больших офисах, гостиницах и других подобных зданиях.

Похожие записи:

Создаем беседку из поддонов своими руками? пошаговая инструкция +видео Купольные дома: проекты и цены, фото оригинальных моделей Ламинат для ванной: плюсы и минусы водостойкого ламината, 100 фото. особенности укладки и применения в дизайне Выравнивание стен шпаклевкой: ремонт своими руками Как подключить светодиод к 12в постоянного тока Как сделать деревянный пол на балконе
