Преимущества использования модели PS-63A

Это полностью законченное устройство, которое совмещает в себе и управляющую и исполнительную часть, в т.ч. встроенные контакторы на 80А. По сравнению с маломощными PF-451 производства FiF и ПЭФ-301 (Меандр):

первое и самое главное – это то, что указанные выше модели, рассчитаны на максимальный ток до 16А и их использование предполагает применение внешних электромагнитных пускателей в кол-ве 3 шт., стоимость одного из которых, даже при том, что это будет не АВВ, а EKF – 1200 руб. х 3 = уже 3600 руб. + стоимость монтажа.
минимальный размер и удобство при реализации той же задачи. Так при PF-451 получаем 6 модулей в щитке + 3 х 2 (6 мод. – контакторы) = всего 12 модулей. Используя PS-63A, — это один прибор на DIN-рейку, вместо четырех, шириной всего 7 модулей, без ненужных внешних элементов.
гораздо выше надежность работы, так как все элементы находятся в одном корпусе и спроектированы как совместная конструкция изначально
более высокая скорость переключения – перехода с одной линии на другую по той же причине
разрешенная мощность в 63А — позволяет использовать практически на любых объектах. Такое же правило, как с реле U-ния – чем больше номинал, тем меньше нагрузка на изделие и тем выше надежность и срок службы.
при настройке используется продвинутое цифровое меню и табло, а не «слепые» крутилки. Отличный прибор с цифровой индикацией параметров работы, а не коробочка со светодиодами.

Разновидности трехпозиционных переключателей

Трехпозиционный пакетный переключатель

Электрические переключатели на 3 положения выпускаются в различных вариантах исполнения. Некоторые модели снабжены опцией фиксации положения переключения. Они оборудованы механизмом запора на ключ, исключающим самопроизвольный переход в другое положение. Другие, этой функции не имеющие, самостоятельно возвращаются в исходную позицию. Конструкция некоторых устройств предусматривает наличие нулевого положения – оно предполагает разъединение всех контактов.

Обычно изделия выпускаются с расчетом на эксплуатацию в электросетях с номинальным показателем силы тока 25, 16 или 10 А. Что касается напряжения, для постоянного тока его показатель может достигать значения 220 В, для переменного – до 500. Аппараты снабжены маркировкой, показывающей уровень мощности и категорию защиты.

Наиболее распространенный вариант исполнения – пакетный механический переключатель на 3 положения. Элементом управления у них является не кнопка, а рукоять. Современные модели оборудованы эргономичными ручками, конструкция которых предотвращает скольжение пальцев. Изделия бывают двух видов – галетные и кулачковые.

Устройство галетного переключателя включает в себя пластиковые пластины (пакеты) с жестко фиксированными на них выводами контактов. Между последними находятся фибровые шайбочки для гашения искр, которые вместе с двойным разрывом электродуги позволяют коммутировать высокие токи. Есть и двигающийся контакт, соединенный с механизмом переключения. Его позиция устанавливается посредством поворота вала, который обеспечивают ручка и специальная пружина, позволяющая моментально размыкать и замыкать контакты. У вала есть 3 установленных положения, каждому из которых соответствует некоторая конфигурация зажатых или открытых пар контактов. Такой прибор можно использовать, в том числе, для подсоединения трехфазного электрического двигателя с опцией реверса – вращения ротора в направлении, отличном от нормального.

Работа автоматического трехфазного переключателя

Кулачковое устройство тоже включает в себя серию пакетов, но устроенных по-другому. На внешних сторонах пластинок, соединяющихся с корпусом, располагаются двигающиеся контакты, а на внутренних – статичные. Первые из них имеют вид мостов с пружинами. Их позиция регулируется штоковым механизмом, меняющим положение под действием кулачка. У последнего, в свою очередь, позиция меняется посредством рукоятки и вала. Как в случае галетных моделей, так и в устройствах с кулачками у вала может быть разное число позиций (до восьми). В трехпозиционных приборах их число равно трем.

Крепиться выключатель может на дин-рейку, на стену, в шкаф, в зависимости от модели. Выпускаются изделия с защитой от взрывов, используемые на производствах, представляющих опасность для здоровья человека. Большинство трехпозиционных выключателей, тем не менее, восприимчивы к взрывам, температурным перепадам, не терпят попадания влаги. Степень чувствительности прибора к условиям окружающей среды можно определить по внешнему виду: если изделие открытое, лишено защищающего корпуса, оно отличается высокой чувствительностью, устанавливать его надлежит только внутри щита в помещении с сухим воздухом. Переключатели с корпусом из пластика или металла и защищенными от прикосновений зажимами можно ставить и вне щита.

К плюсам устройств стоит отнести надежность функционирования, стойкость к износам и достаточно низкую цену. Они очень быстро подавляют электрические дуги, но выдерживают ограниченное число коммутаций перегрузок. Слабой стороной этих изделий по сравнению с выключателями-автоматами являются также ограниченные возможности в качестве защитного устройства: они не предохраняют от инцидентов короткого замыкания. Также механические переключатели не подлежат ремонту: если изделие пришло в негодность, его демонтируют с последующей утилизацией, а на его место устанавливают новое. Выходят из строя они относительно быстро, хотя некоторые производители заявляют, что устройство способно выдержать до полумиллиона переключений.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.

Параметры установки АПФ

Для моделей этих устройств характерны нижеперечисленные установочные параметры:

Предельное напряжение (верхнее и нижнее)

Показатель максимального напряжения наиболее значим, и важно правильно его подобрать, не ошибившись при настройке. Если он слишком низок, то прибор будет постоянно срабатывать, а если подобранное значение слишком велико – неизбежен перегрев внутренней проводки, что может привести к пожару.
Приоритетная фаза АПФ

Если перепады напряжения на ней отсутствуют, аппарат не будет переключаться на другие линии. При перепадах питание линии будет переключено на другой проводник, но вместе с тем аппарат продолжит контролировать приоритетную жилу. Когда разность потенциалов на ней нормализуется, нагрузка переключится обратно.
Время включения. Этим термином обозначается период задержки после исчезновения напряжения на всех токоведущих проводниках. По истечении его устройство вновь попытается включить питание.

Время возврата. Это интервал после переключения питания с приоритетной жилы на резервную, по истечении которого прибор произведет проверку основной фазы, и если ее параметры будут в норме, переключит снабжение линии электроэнергией на нее. Если приоритетный проводник не готов к подключению нагрузки, повторная проверка будет произведена через тот же временной промежуток.

Производители

Переключатели «АПАТОР» серии 4G

Российская компания «АПАТОР» производит изделия массового применения и выполненные по специальному заказу. Широкий ассортимент продукции позволяет подобрать подходящую замену изделиям других производителей.

Схемы коммутации предусматривают следующие варианты:

наличие или отсутствие нулевого положения переключателя;
ускоренная коммутация;
многопозиционные переключения при количестве полюсов от 1 до 8;
групповые переключения.

Положение кулачкового переключателя, как изображено на рисунке ниже, обеспечивает замыкание электрической цепи верхними подвижными контактами (3) и неподвижными (1). Проводники зажимаются винтами (12).

Схема строения переключателя компании «АПАТОР» на основе кулачкового механизма

При повороте кулачка (2) на 90 0 против часовой стрелки верхний шток (5) поднимается вверх под действием пружин и размыкает цепь. Нижний шток поднимается вверх вместе с подвижными контактами, замыкая нижнюю электрическую цепь.

Кулачковый механизм имеет следующие достоинства:

надежную коммутацию;
устойчивость к перегрузкам;
малое сопротивление замкнутых контактов;
высокую скорость замыкания и размыкания контактов;
небольшие усилия переключения;
возможность создания многочисленных схем переключений одним и тем же механизмом;
длительный срок эксплуатации.

Устройство переключателей позволяет легко производить коммутацию электрических цепей без лишнего давления на ручку. Ее искусственное торможение также делать нецелесообразно.

Фирма «АПАТОР» изготавливает специальные переключатели, рассчитанные на номинальный ток 100 А. Высокая нагрузка обеспечивается за счет дублирования контактов. Устройства можно применять в качестве основных выключателей.

Переключатели «SOCOMEC SCP»

Производитель «SOCOMEC SCP» (основан во Франции) выпускает несколько типов аппаратов. Наиболее популярными являются многополюсные переключатели COMO C (преимущественно трех,- и четырехполюсные). Устройствами можно безопасно переключать и выключать нагрузки от 25 А до 100 А (рис. а). Разрыв контакта – видимый.

Различные типы переключателей фаз от компании «SOCOMEC SCP»

Sirco VM commut – многополюсный ручной переключатель (рис. б) обеспечивает питание нагрузки от двух источников. Номинальный ток составляет 65-125 А. При отключении остается видимый разрыв.

SIRCOVER M (рис. в) является перекидным рубильником с ручным управлением и несколькими полюсами. Устройство обеспечивает отключение или включение источников питания на нагрузку.

Переключатель фаз SPH-41

Устройство обеспечивает подключение однофазного потребителя к трехфазной четырехпроводной сети (производитель ООО «Вектор», Россия). Автоматический прибор устанавливается после счетчика, выбирает самую надежную по параметрам фазу и подключает к ней потребителя. Затем производится контроль за напряжением. Выбор и установка его верхнего и нижнего допустимых пределов делается заранее.

Переключение фаз в автоматическом режиме

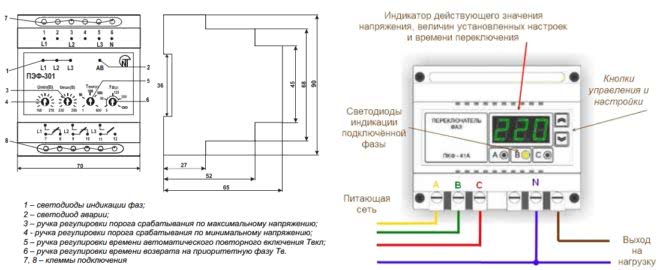

Переключатель ПЭФ-301 изображен на рисунке ниже (производитель ООО НПК «Электроэнергетика»). Прибор предназначен для питания однофазной бытовой и промышленной нагрузки от трехфазной сети. Устройство автоматически выбирает фазу с лучшими параметрами и подключает к ней нагрузку. Потребители до 3,5 кВт связаны с сетью через прибор (рис. а). Приоритетной является фаза L1. При выходе значения напряжения за порог срабатывания, ПЭФ-301 переключает потребителя на другую фазу с помощью контактов (7-8), (9-10), (11-12) на выходе прибора.

При большей мощности нагрузки выходные контакты прибора связаны с катушками магнитных пускателей, которые управляют силовыми контактами подачи напряжения через фазу с лучшими характеристиками (красный, зеленый и черный на рис. б).

Схемы подключения автоматического переключателя фаз

Основные виды АПФ

В современных сетях нашей страны наиболее распространены модели переключателей PF 431 и PF 451. Рассмотрим их более подробно.

PF 431

Этот прибор обеспечивает надежную защиту бытовой аппаратуры от скачков напряжения на фазных жилах. Он может устанавливаться вместе с кондиционерами, холодильниками и морозильными камерами, компьютерами, системами сигнализации и видеонаблюдения и другой аппаратурой, которая должна непрерывно снабжаться электроэнергией.

Устройство работает по следующему принципу. Ко входу АПФ подключается трехфазное напряжение, к выходу – однофазная сеть с параметрами 220В, 50Гц. Прибор осуществляет контроль выходной разности потенциалов, и если она выходит за установленные пределы, подключает линию к фазной жиле, параметры которой соответствуют норме. При этом контроль за приоритетным проводником, которым для этой модели является L3, не прекращается.

Когда напряжение на ней нормализуется, происходит обратное подключение. Если разность потенциалов на L3 стабильна, переподключения питания на резервные фазы происходить не будет.

PF 451

Это устройство предназначено для обеспечения стабильности питания однофазных линий. Оно используется с различной бытовой аппаратурой, как и PF 431, и работает по аналогичному принципу, который незачем описывать повторно. Основная разница между ними заключается в том, что у PF 451 приоритетная фаза отсутствует. Поэтому для подключения всегда выбирается линия с оптимальными показателями напряжения.

Принцип работы и монтаж электроцепи на основе переключателя фаз на видео:

Переключатель фаз бывает не только автоматического, но и ручного типа. Однако электронное устройство более удобно в использовании, поскольку оно не требует контроля и вмешательства. Чтобы обеспечить надежную защиту бытовой аппаратуры, достаточно правильно настроить АПФ, и за сохранность техники можно будет не беспокоиться.

Покупать ли фазный переключатель

Перед приобретением следует определиться, для чего нужен АПФ конкретно в вашей ситуации. В большинстве случаев этот дорогой прибор можно заменить дешевым пакетным выключателем на 2 положения.

Если вы являетесь жильцом обычного многоквартирного дома, то АПФ послужит пустой тратой денег. Вряд ли в квартире найдутся электроприборы, которые при отключении питания создадут катастрофические убытки. Плюс не совсем понятно, как на подобные переделки электрощита отреагирует электроснабжающая организация. Ведь переключатель придется ставить до счетчика электроэнергии.

Иногда люди приобретают переключатели фаз, чтобы получить стабильное электроснабжение на даче или в частном доме. К одному входу АПФ подключается штатная сеть электроснабжения, а к другому генератор.

Автоматический переключатель фаз позволяет организовать бесперебойное электроснабжение потребителей на 220 В. При этом сам прибор в идеале требует полноценное питание от сети 380 В. Возможен режим работы и от 2 питающих проводов.

В зависимости от задачи подбирается ручной или автоматический переключатель. При настройке автоматической модификации придется учесть верхний и нижний пределы срабатывания прибора, а также его временные характеристики.

Источник

Назначение и область применения

Устройства для автоматического выбора лучшей фазы – правильнее называемые «автоматические переключатели фаз» — это довольно новые (не более 15 лет), но отлично себя зарекомендовавшие электронные устройства для автоматизированного обеспечения более качественным электропитанием нагрузок 220В при наличии трехфазного ввода.

Практически все бытовое и большая часть производственного оборудования выпускается для работы от однофазной сети. При этом, согласно ГОСТу – допустимым считается отклонение от номинального значения ± 10% (т.е. 220±22В). В жизни такое встречается редко и зачастую разброс напряжений в сети значительно больше и мы сталкиваемся даже не с тем, что наша техника работает не так как надо, но даже с ее отказом выполнять свои функции или поломкой.

Для исключения или минимизации данных негативных последствий есть несколько видов решения в зависимости от ситуации:

использование реле напряжения за 2 — 3 тыс. руб. позволит защитить технику от незапланированных внезапных скачков, при том, что в 99% времени его значение находится в нормальных пределах
качественный стабилизатор Phantom (Фантом, либо другой марки), чек 45 — 60 тыс. – обеспечит всегда стабильные 220 или 380 В, независимо от уровня во внешней сети
переключатель фаз (4 – 8 тыс.) будет автоматически подключать к сети дома один из трех лучших вариантов U-ния из внешней сети 380В в нашу распредсеть 220 вольт.

Покупать переключатель фаз или не покупать

Владельцы промышленного оборудования лишены выбора. Реле наличия фаз может отслеживать вольтаж, вырубать питание, завидев опасность, контролировать правильность подсоединения. Если чередование линий неправильное, заведено неверно, прибор не даст нагрузке запуститься. Убережет от поломки дорогую технику. Понятно, заплатить придется немало, нужны инженеры по снабжению правильно организовать эксплуатацию.

Рядовые граждане цены переключателей фаз постыдятся назвать чрезмерными. Посмотрите, сколько на рынке стоит простой источник бесперебойного питания, сравните. Переключатель фаз весит меньше, размерами скромнее, выполнит похожую работу. Возникнет вопрос, где взять нужное питание.

Домовладение снабжается одной фазой, для контроля нужно больше. Успокоим жителей деревень: на столбе имеется полный комплект. Только если проводов минимум четыре. В промышленности жил три. Если схема питания с изолированной нейтралью.

Отрадно отметить: конструкция некоторых изделий сборная. Можно набрать по опциям нужное. Богаты изделия ABB. Итак, принцип действия переключателей фаз заключен в быстрой (мгновенной) смене питающей линии для нагрузки линии, выдерживающей заданные номиналы. Если отсутствует подходящая, напряжение вырубается. Что касается конкретных методов реализации, особенностей – нюансов море. Выше расписали сложнейшие электронные устройства, включающие элементы цифровой техники, простые и примитивные ручные рубильники.

Автоматические и ручные переключатели

Как уже отмечалось, в переключателе фаз имеются настройки, возвращающие его в исходное состояние через определенный промежуток времени. Однако эта функция имеется не в каждом устройстве. Например, автоматический трехфазный переключатель фаз имеет свои специфические особенности. Прежде всего это касается его активного использования в производственной сфере. Ведь перекос фаз может привести к выходу из строя технологического оборудования. Такие же негативные последствия возникают в результате коротких замыканий, аварий на линиях и скачков напряжения.

Следует отметить, что автоматические переключатели не позволяют в полном объеме обеспечить выполнение отмеченных задач. Поэтому на производстве нередко используется пакетный переключатель фаз ручной трехфазный, не требующий приобретения дорогих датчиков и других средств контроля и управления. Например, если об отключении электроэнергии известно заранее, достаточно всего лишь запустить резервный генератор и ожидать, когда включится основное питание. Предварительно переключатель фаз вручную устанавливается на необходимую линию. После возобновления подачи электричества, все установки так же вручную возвращаются на свое место.

Ручной тип управления переключателем не позволяет пользоваться другими видами управлений. Работа осуществляется в основном из трех положений. Первые два положения управляют фазами, а нейтральное положение используется при отсутствии на выходе какого-либо напряжения. В таких случаях ручной трехфазный переключатель фаз работает совместно с контакторами, которые механическим путем исключают одновременную работу линий. Эта мера позволяет предотвратить возникновение различных перегрузок на любой из фаз.

В более продвинутых переключателях все функции выполняются буквально нажатием одной кнопки. Здесь коммутация электрических цепей осуществляется таким образом, чтобы переброс фаз происходил по специальному сигналу. Тип управления прибором следует уточнять еще при его покупке. Еще более сложной схемой является электронное управление, когда по линии в обе стороны проходит разнообразная достаточно сложная информация. В этом случае потребуется совместимый контроллер, обеспечивающий выполнение всех запрограммированных функций.

Часто используется ручной переключатель фаз, как наиболее дешевый вариант. Однако он не обеспечивает постоянного контроля над состоянием линий без участия человека. Поэтому такие переключатели применяются вместе с другими приборами и реле. Именно они отслеживают наличие перекосов фаз и определяют полное исчезновение напряжения. Эти дополнительные устройства встречаются под названиями реверсивного выключателя, реле контроля фаз, реверсивного и перекидного рубильника.

Кулачковый переключатель

Схема соединения источника тока, лампочки и 2-х переключателей

Схема проходного переключателя

Как подключить переключатель света в квартире

Схема подключения переключателей освещения

Схема переключателя елочных гирлянд

Характеристики модели ВА47-33 и ВА47-35

Модели вводного автомата серии ВА47 обладают высоким показателем входного напряжения. Допустимый уровень перегрузки реле равен 40 А. Однако приводные устройства следует подключать только с одинарными переходниками. Резисторы у подобных модификаций также установлены низкоомного типа. На расширителях параметр сопротивления равен 30 Ом.

Благодаря такому оснащению проблемы с частотными сбоями автоматам этой серии не страшны. Для защиты устройства установлен модулятор с тремя конденсаторами. Трансивер у модели ВА47-33 размещен в верхней части конструкции. Регулятор этого же автомата выполнен в двухканальном варианте, и к контактам он подсоединяется через переходник. Установленный в устройстве варикап отвечает за принятие сигнала с максимальным входным напряжением в 300 В.

Однако, подключая эту модель автомата, стоит учитывать, что система защиты от сбоев динистора здесь не предусмотрена. Контактные приводные механизмы позволяют подключать автомат через реле на 240 В. Частота устройства составляет 55 Гц. При подключении необходимо использовать изоляторы с фильтрами, как правило, применяются электродного типа.

Характеристики автомата модификации ВА47-35 подходят для приводов, расчитанных на 30 А, показатель проводимости на расширителе составит не менее 3 мк. В данной модели используется два качественных фильтра. Входное сопротивление этой версии автомата также равняется 30 Ом. Модулятор — с двумя переходниками, а резисторы — операционного типа. Причем показатель перегрузки изоляторов не может превышать 23 А.

При подключении необходимо учитывать, что система защиты от импульсных помех у данного трехфазного автомата отсутствует. Триод в приборе установлен в нижней части конструкции, а контакты — под замыкающим механизмом. Смена положения резисторов происходит благодаря транзистору. Проводимость варикапа соответствует 4 мк. Подключается модель только через реле на 230 В, однако выходное напряжение прибора не менее 300 В. Защита от фазовых искажений у данной версии автомата не предусмотрена.

Как выбрать переключатель фаз

Мы рассмотрели, как работает переключатель фаз, теперь давайте узнаем, на что нужно смотреть при выборе автоматических моделей. Кроме силовых параметров в ПФ добавляют функции, которые упрощают процесс настройки и эксплуатации.

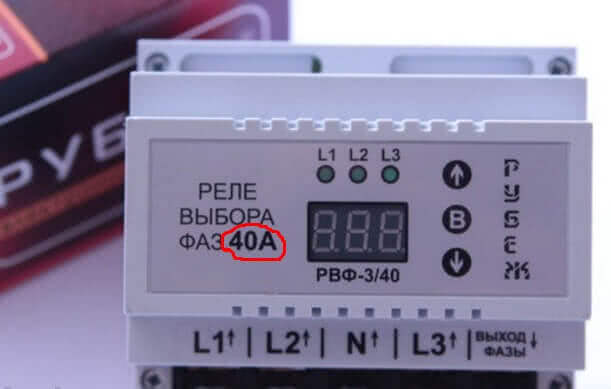

Первое и самое главное – это ток. Чтобы переключатель фаз подошёл к вашей системе электроснабжения, главный критерий, на который нужно смотреть при выборе – это допустимый ток. Не стоит покупать аппарат, ток которого превышает номинальный ток вводного автомата. Хотя и селективность защиты должна обеспечить безопасный режим работы, но не будет лишним привести электросеть в соответствие по допустимому току и мощности.

Второй параметр – возможность регулировки. На дешевых переключателях вообще нет возможности выставить величину минимального и максимального напряжения в электропитающей сети, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального напряжения, при котором могут работать приборы, максимального. В более совершенных моделях можно отрегулировать время, через которое нужно попытаться перейти на основную фазу и прочие настройки.

Третий параметр – способ отображения и индикации. В более простых моделях имеется светодиодная индикация, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, соответствующий светодиод горит, например, зеленым цветом, когда линия в норме, но она находится в резерве – светодиод мерцает, когда по всем линиям имеются проблемы – горит индикатор «АВАРИЯ». В более продвинутых моделях установлен семисегментный индикатор или LCD дисплей. Назначение индикаторов: отображать величину напряжения, параметры настроек, включенную и приоритетную фазу. Наименее наглядный способ индикации – отдельные светодиоды, а самый очевидный – ЖК-дисплей.

Четвертый параметр – функционал. Простейший ПФ имеет набор предустановленных параметров питающей сети, принятых за норму, и стремится придерживаться их. Но каждый электроприбор требует индивидуальный подход к питанию, обычно это 220 +/- 10% В, а в некоторых случаях допуск может быть увеличен, или наоборот – уменьшен. В более продвинутых моделях эти величины устанавливаются путем поворачивания винтов или ручек в нужное положение, согласно градуировке. Самые функциональные – это модели с дисплеем и сенсорным управлением. При этом не стоит считать, что чем проще – тем хуже, часто не стоит переплачивать деньги за функции, которые не пригодятся.

Если мощности вашего переключателя не хватает для обеспечения нужд, решить эту проблему можно двумя способами:

Сферы применения

АПФ рассчитан на питание электроприборов на 220 В. Этот прибор имеет одну выходную фазу, поэтому он непригоден для работы с трехфазными потребителями электроэнергии.

Однако это не уменьшает количество сфер, в которых используется АПФ. Среди них выделяются следующие:

маломощные холодильники медицинских лабораторий и аптек;
системы видеонаблюдения на охраняемых объектах;
любая медицинская техника, поддерживающая жизнь человека;
автоматика бытовых газовых котлов;
системы вытяжки и вентиляции на опасных производствах.

Дополнительная информация. В момент запуска мощных электрических двигателей и блоков питания в электросети происходит кратковременная просадка напряжения. Производители переключающих устройств оснащают свои приборы фильтрами по времени, позволяющими им быть невосприимчивыми к просадкам и пусковым токам от мощного оборудования.

Принцип работы и схема подключения переключателей фаз
