Инструкция как подключить датчик движения

Оглавление

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

  • Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
  • На потолке.
  • На стене.
  • Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

  • Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
  • Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
  • Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Монтажные работы

Внутри датчика движения размещены три провода (коричневый, синий и красный) и для удобства монтажа, они сопряжены с клеммником. Нагрузка должна проходить через синий и красный провод. С их помощью подключается лампочка. Коричневый идет на выключатель. Все подключение электротехнического прибора с выключателем реализуется по нижеприведенной схеме.

Инструкция такая:

  1. Берите выключатель (в примере использован одноклавишный, но вы можете задействовать на две или на три) и подключите к проводу от сети 220 В.
  2. По схеме, L (коричневый) заведите в клеммник к контакту выключателя.
  3. Для этого открутите винт отверткой сверху, заведите жилу к первому контакту в появившийся зазор и зажмите винтом, закрутив его обратно.
  4. Второй конец (на противоположной стороне, размещенный под подключенной только что жилой) заведите на клему L датчика движения (коричневый провод).
  5. Для этого используем кусочек провода (можно с коричневым окрасом, чтобы не путаться) для сопряжения датчика движения и выключателя.
  6. Зачистите концы, чтобы удобно было прикреплять к клеммам и подсоедините к выключателю.
  7. Второй конец провода от выключателя нужно соединить с ДД, подключив к клемме с коричневым проводом.
  8. Закрутите клему, чтобы соединение было крепким.
  9. Далее по схеме нужно подсоединить патрон к датчику. Один провод (белый)сопрягается к красному проводу ДД, обозначенному А. Второй (черный) скручивается вместе с синим проводом от сети 220 В и подсоединяется к синему проводу ДД, обозначенному N.
  10. Схема реализована.

В итоге выключатель с датчиком движения для дома сделан следующим образом:

  1. От провода, подключаемого к сети электропитания через выключатель, последовательно сделано сопряжение с клеммой L.
  2. Клемма N расщепляется на две. Второй провод проводки подключен к синему проводу ДД и к черному патрону для лампы.
  3. Клемма L с красным сопряжена с другим проводом патрона (белым).

Чтобы проверить схему, вкрутите лампочку в патрон и задействуйте сеть 220 В. После замыкания контакта с помощью клавиши выключателя лампочка не включится до тех пор, пока датчик будет выдавать, что «движения нет». Как только движение появится, лампочка тут же включится.

Чтобы еще присутствовал автоматический выключатель света с датчиком движения, рекомендуется установить выдержку (таймер времени), при которой ДД будет деактивировать лампочку.

Нельзя подключать выключатель к клеммам A и N, схема не то что не заработает, а может попросту коротнуть.

Если же задействовать немного иную схему, то это позволит установить выключатель в линию от фазы до подключения лампы. Таким способом можно включить свет в том случае, если датчик не сможет по какой-либо причине это сделать самостоятельно.

Установка нескольких датчиков движения в единую схему делается параллельно. Освещение появится при активации любого датчика. Вторая схема отлично подойдёт для детектирования большой комнаты с несколькими выходами.

Чтобы избегать частого перегорания ламп, в цепь к лампам следует установить блок защиты с «мягким» включением света. Такой блок поможет уберечь лампы от частого выгорания.

Этапы сборки прибора

Датчик движения собирается в несколько приемов:

  1. от блока питания отрезается разъем. Далее мультиметром определяется жила с плюсовым зарядом;
  2. из перечисленных выше компонентов делают фотоприемник, соединяя их в схему.

Схема фотоприемника

Затем подключают лазерную указку к блоку питания:

  • припаивают к блоку два дополнительных провода;
  • протыкают шурупом водопроводную прокладку и помещают данную конструкцию в лазерную указку шляпкой вперед, так чтобы та уперлась в пружинный контакт.

Один из дополнительных проводов подсоединяют к шурупу, второй — помещают в щель между прокладкой и корпусом указки.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

  • В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
  • На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
  • Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Виды датчиков движения

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты: Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.
В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м

Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа.
Такое оборудование имеет силу тока более 10 А. Первый вариант принято использовать тогда, когда происходит замена электропроводки в доме. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось.
По этим данным система определяет наличие движения в определенной части помещения. Рабочее напряжение составляет В.


Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже.

Датчик света для уличного освещения своими руками должен собираться по той же схеме, что и обычное фотореле. Чтобы изделие было компактным, нужно исключить применение габаритных элементов.

В данной статье речь как раз пойдёт о том, как подключить фотореле, и будет представлена подробная схема подключения фотореле для уличного освещения. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание нижняя граница и отключает его верхняя

Выбор места установки Для корректной работы фотореле важно правильно выбрать его местоположение. Единственная разница в том, что нулевой провод должен заводиться еще и в сам фотодатчик

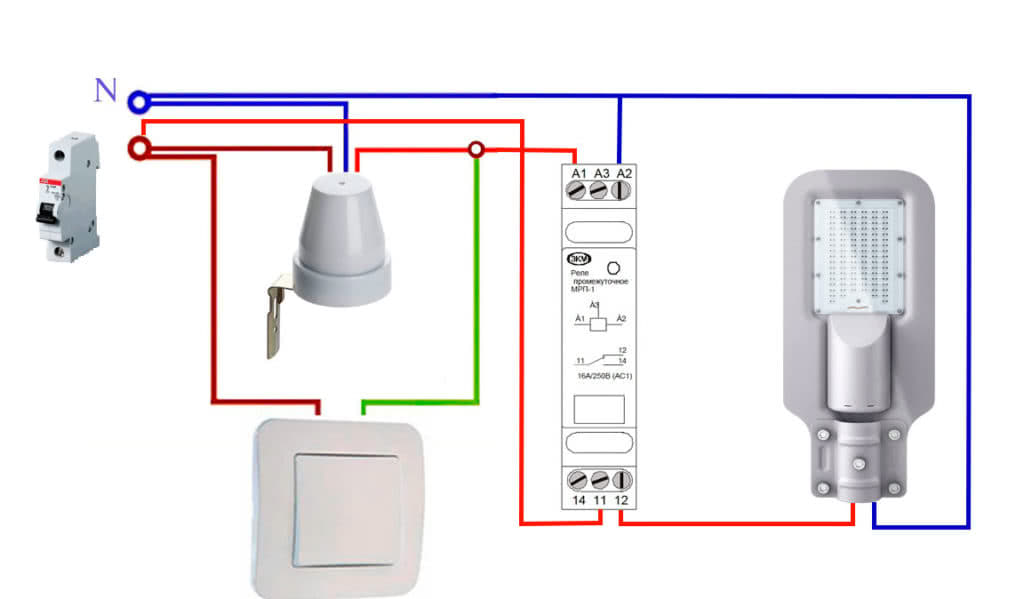

Для этого необходимо подключить зеленый провод, который обозначает ноль, к обычной потребительской сети с напряжением в В.
КАК ОТПУГНУТЬ НОЧНОГО ВОРА.ОДИН ИЗ СПОСОБОВ!!!

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения — выведен питающий кабель постоянно находящийся под напряжением.

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:

Установка светильника с датчиком движения

1. Подготавливаем светильник к установке. В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2. Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!

3. Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4. Фиксируем корпус светильника с датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5. Подготавливаем питающий кабель. Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6. Снимаем изоляцию с концов проводов, примерно н а 5 — 7мм.

7. Подключаем провода, п омещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый — ФАЗНЫЙ провод — в клемму с маркировкой L .

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N .

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.

Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8. Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9. Устанавливаем плафон . У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.
