Схемы подключения узо и дифференциальных автоматов

Наличие заземления

Наличие заземления для стиральной машины – обязательное требование. Это указывается и в технической документации, и в любой другой инструкции по подключению. Без заземления статическое напряжение, образовываемое на барабане машины-автомат может «пробивать» и на корпус, и даже на водопроводные трубы, краны (особенно если весь водопровод на металлических трубах).

Вилки для подключения стиральных машин чаще всего имеют такой вид. Боковые контакты — это как раз для вывода заземления на совместимую розетку

Также статическое напряжение может повредить уязвимые к этому внутренние комплектующие стиральной машины. Чаще всего от него «страдают» платы управления. А ремонт такой поломки может обойтись в половину стоимости от нового прибора. И, кстати, подключение стиральной машины к электросети без заземления – это нарушение гарантийных условий. Если она выйдет при этом из строя, даже из-за заводского брака, то производитель вправе отказать в выполнении ремонта.

Каким должно быть заземление? Используемый сейчас стандарт – TN-S. В старых многоквартирных домах в РФ нередко применяется TN-C. Можно ли подключать машинку к сети с таким заземлением? В теории – да, на практике же защита будет неполноценной. При таком раскладе требуется монтаж так называемого PEN-проводника (нередко его называют «шиной») с его разделением на каналы N (нулевой) и PE (под заземление). С этим справиться без проблем любой электрик (самостоятельно выполнять подобное запрещено, так как требуется частичное изменение конфигурации подключения в щитовой).

Что касательно диаметра сечения провода для заземления, то в большинстве случаев достаточно 1 мм для меди и 2,5 мм для алюминия. А если укладывается обычный трехжильный провод для подключения питания стиральной машины, то сечение будет таким же, как и у питающей проводки.

Можно ли выводить заземление на водопроводную трубу или батареи отопления? Ни в коем случае, так как это приведет к распространению статики на весь водопровод или теплопровод в многоквартирном доме. А если ещё проводка будет смонтирована с устройством защитного отключения (УЗО), то вывод заземления таким нестандартным способом приведет к его автоматическому срабатыванию при включении стиральной машины.

Что делать в частных домах, где заземления вообще нет? Выводить его отдельно для стиральной машины (к нему также можно подключить и бойлер, насосную станцию, посудомоечную машину – это те устройства, которые больше всего потребляют электроэнергии в доме).

Вариант вывода заземления в частном доме

Простая защита с помощью дифавтомата

Если вы – не любитель современных наворотов и защита вам подойдет в самом простом исполнении, можно купить один дифавтомат на весь дом и установить его на щитке.

Однако устройство следует приобретать мощным, с расчетом нагрузки от приборов, устройств, света, который будет включаться, наверняка, в разных комнатах одновременно, чтобы избежать короткого замыкания .

Основная проблема самого обычного способа защиты – если устройство сработает и отключит энергопотребление, найти причину будет очень тяжело.

Возможно, понадобится привлечение профессионального электрика, у которого будет специальное оборудование для поиска неполадок.

Надежная защита дифавтоматом

В таком случае дифавтомат покупается с сопутствующими устройствами каждое из которых работает по разному принципу.

Минус тут один – дороговизна. Зато преимущество восполняет его: если у вас в доме возникнет опасная ситуация, выключится тот сектор, где она наблюдается. Все остальное секторы в доме будут полноценно работать.

Во-первых, это позволит пользоваться энергией в доме, во-вторых, упростит задачу поиска неполадки и ремонт электропроводки в доме .

Защита с помощью дифавтомата без заземления

Схемы, рассмотренные нами выше, предполагали работу заземления. Но если таковое не предусмотрено, будет актуальна данная схема.

Важно отметить то, что если вам нужен этот метод защиты, тогда приборы и провода нужно покупать только качественные

Установка дифавтомата

Монтаж дифавтомата – простой и незамысловатый процесс, однако он требует внимания и соблюдения всех нюансов:

  • возьмите изделие, посмотрите на его внешнее состояние. Изучите поверхность, проверьте ее на предмет трещин и повреждений. Если таковые есть – устройство непригодно. Если нет – продолжаем;
  • отключите электричество полностью. Вам понадобится мультиметр;
  • совершите установку прибора на дин-рейку, как указано ниже;
  • возьмите изоляцию, прочистите провода так, чтобы они не были повреждены (для этого применяются специальные устройства);
  • подключение дифавтомата должно осуществляться через жилы сверху;
  • плотно закрепите устройство к поверхности стены, включите питание.

Если в вашем случае один прибор отключается, когда срабатывает другой, значит при подключении была совершена ошибка. Наиболее частая причина – фаза подключена к одному устройству, а ноль – к другому.

Когда вводные Л и Н подключаются снизу, система не работает. Это вполне нормально. Правда, есть и электрики, которые совершают неверную установку. Нужно исправлять, чтобы привести систему в работу. Об этом и многом другом можно узнать подробно на строительном форуме .

Всегда подключение осуществляется сверху, и это показано на всех без исключения схемах.

Также стоит отметить, что мимо защиты провод Н не должен проходить. В таком случае устройство сработает, как при экстренной ситуации и отключит питание.

И последнее, что стоит отметить, это важность подключения нулевого провода. Он не должен быть соединен с остальными нулями

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно.

  1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
  2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
  3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
  4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
  5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
  6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Понятие дифференциального автомата

Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

Назначение дифференциального автомата

Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.

Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.

Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов

Дифференциальный автомат

Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.

Устройство дифференциального автомата

Основными рабочими элементами конструкции дифавтомата являются:

  • дифференциальный трансформатор;
  • электромагнитный расцепитель;
  • тепловой расцепитель.

Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.

В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.

Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.

Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.

Монтаж

Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.

Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям

Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.

Производители дифференциальных автоматов

Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.

Подключение с заземлением

Для электрической системы, имеющей одну фазу и напряжение в 220 вольт, устанавливается двухполюсный дифавтомат. В такой системе устройство можно подсоединить после электрического счетчика. Если же нужно установить данный прибор в электролинии, имеющей три фазы, заземление и напряжение в 380 вольт, то следует устанавливать четырехполюсное устройство.

Первый вариант

Самая простая схема подключения дифавтомата заключается в том, что один мощный автомат ставится на вводном щитке. И он защищает полностью все жилище. Если возникнет аварийная ситуация, то обесточена будет полностью вся квартира.

Минус данной схемы: затруднение определения причины срабатывания, а также участка цепи, на котором возникла проблемная ситуация. В этом случае заземленный проводник располагается отдельно и подсоединяется к заземляющей шине. К ней подключены все заземляющие провода от электрических приборов. При этом нулевой проводник, идущий от дифавтомата, запрещается подсоединять с прочими нейтральными проводниками.

Второй вариант

Следующий вариант подключения защитного устройства более надежный, так как в этом случае один дифавтомат защищает отдельную группу проводов. Если возникнет аварийная ситуация, то сработает одно защитное приспособление и обесточит один участок электрической сети. На других участках все будет функционировать, как и прежде.

Минусом данной схемы является себестоимость проекта, в связи с приобретением нескольких защищающих устройств.

После того как произведен выбор нужной схемы следует приступить к непосредственной установке устройства. Данный процесс не очень трудоемкий и займет немного времени, при этом необходимо выполнить следующие этапы:

  • Проверить корпус дифавтомата, чтобы не было на нем сколов и трещин. Это может послужить причиной некорректной работы устройства.
  • Необходимо обесточить всю электрическую систему в доме. При этом следует воспользоваться индикаторной отверткой и убедиться в отсутствии электроэнергии.
  • Защитное устройство следует устанавливать непосредственно на дин-рейку.
  • Воспользоваться специальными инструментами для снятия изоляционного слоя. Это нужно, чтобы не повредить токопроводящие жилы и снять изоляцию с проводов.
  • Подсоединить провода фазы и ноля в соответствии со схемой, в специальные гнезда. При этом входящие жилы должны подсоединяться сверху.

Последний этап заключается в проверке работоспособности защитного устройства путем включения электрического питания.

Перед тем как устанавливать дифавтомат следует произвести тестирование прибора, нажав кнопку Тест. Если прибор в рабочем состоянии, то устройство отключиться, в случае не срабатывания прибора, такой дифавтомат следует заменить.

Выбор схемы

В трехпроводной сети с заземляющим проводом, допускается подключение дифавтомата или УЗО в отдельных помещениях или на отдельные группы потребителей. Остальные группы защищаются установкой автоматического выключателя с соответствующим нагрузке номинальным током.

В двухпроводной сети, схема подключения должна предусматривать наличие защитного устройства на входе в распределительный щит. Только при соблюдении этого условия вся электропроводка окажется защищенной.

Для правильной и надежной работы электропроводки в двухпроводной сети целесообразно устанавливать дифференциальные автоматы или устройства защитного отключения на каждую группу. Каждая цепь должна защищаться отдельным устройством. Вводной дифавтомат должен иметь параметры номинального тока не меньше суммарного, который может возникнуть в защищенных цепях.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.

Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.

Таким образом, он сразу выполняет три главные функции:

  • защищает от токов утечки;
  • предотвращает перегрузку линии;
  • моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

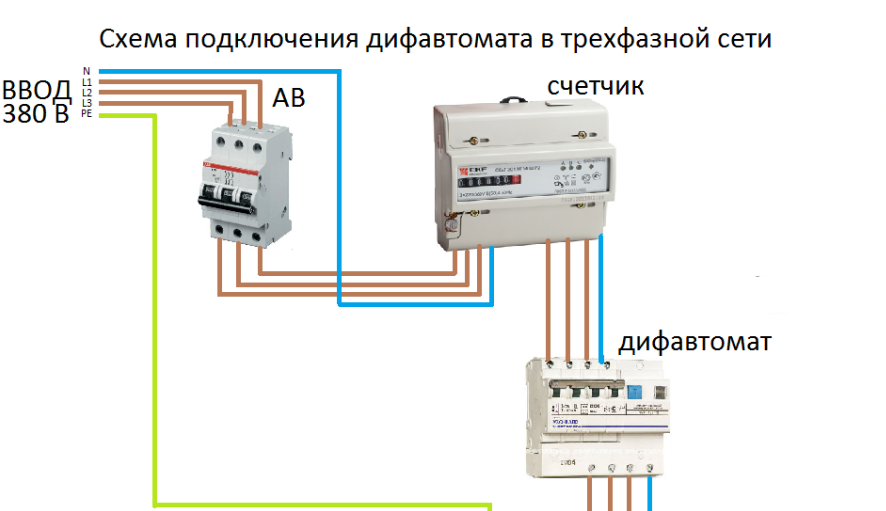

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Рекомендации по установке

Определившись со схемой подключения дифференциального автомата, приступайте к мероприятиям по установке. Этапы работы по подключению устройства защиты включают следующие операции:

  1. Визуальный осмотр состояния корпуса. Не допускаются трещины и повреждения, которые могут повлиять на безопасность и нарушить правильную работу устройства.
  2. Отключение электрической энергии в помещении. Проконтролируйте отсутствие напряжение с помощью мультиметра или индикаторной отвёртки.
  3. Установку дифференциального автомата в распределительный щиток. Проверьте надёжность крепления и возможность размещения в щитке необходимых устройств.
  4. Монтаж дополнительных электрических устройств в распределительном щитке. Руководствуйтесь при подключении выбранной электрической схемой.
  5. Подготовку проводов, необходимых для подключения. Используйте провода синего цвета для нулевой цепи, жёлтого — для заземления и любой одинаковый цвет — для фазных цепей.
  6. Зачистку изоляционного покрытия на присоединяемых проводах. Применяйте для удаления изоляции специальный инструмент, обеспечивающий сохранность жил.
  7. Подключение нулевой жилы и фазного провода к входным и выходным разъёмам на корпусе защитного автомата, а также остальных проводов к находящимся в щитке устройствам. Проверьте надёжность фиксации проводов в специальных разъёмах и соответствие монтажа схеме.
  8. Подачу электрического питания и контроль работоспособности дифференциального автомата.

Убедившись в функционировании устройства, закройте распределительный щиток. Теперь можно безопасно эксплуатировать находящиеся в помещении бытовые приборы и электрическое оборудование.
