Как работает заземление электрических цепей?

Оглавление

Требования к заземлению электродвигателя

Согласно требованиям и правилам установленный электродвигатель перед пуском должен быть заземлен. Исключением являются те случаи, в которых корпус электродвигателей установлен на металлическую опору, соединенную с землей через металлоконструкцию здания или через проводник заземлителя. В остальных случаях корпус электродвигателя должен быть соединен проводом с контуром заземления здания, выполненного из полосы металла при помощи сварки.


Это является рабочим заземлением. В противном случае при нарушении изоляции между обмоткой двигателя или токопроводом и корпусом электродвигателя защитное устройство не сработает и не отключит питание. А двигатель продолжит работу. Каждая электрическая машина должна иметь индивидуальное соединение с заземлителем. Последовательное соединение электродвигателей с контуром заземления запрещено, т.к. при нарушении одного из соединений с заземлителем, вся цепь будет изолирована от земли. Для установки защитного заземления, необходимо наличие дополнительного заземляющего проводника в силовом кабеле, один конец которого подключают к клеммной коробке электродвигателя, а другой к корпусу электрошкафа управления двигателем. Электрошкаф предварительно должен быть соединен с землей. В случае пробоя между токопроводом и этим заземляющим проводником образуется ток короткого замыкания, который разомкнет защитное или коммутирующее устройство (тепловое или токовое реле, защитный автомат). Сечение заземляющего проводника, удовлетворяющее требованиям Правил Устройства Электроустановок приведено в таблице 1:

Таблица 1

Сечение фазных проводников, мм2 Наименьшее сечение защитных проводников, мм2
S≤16 S
16 < S≤35 16
S>35 S/2

Сечение фазных проводников рассчитывается по токовой нагрузке потребителя.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта Максимальное сопротивление, Ом Минимальное сопротивление, Ом
Глинозем 65 55
Гумус 55 45
Лёсовые отложения 25 15
Песчаник, залегание грунтовой воды глубже 5 м 1000  –
Песчаник, грунтовые воды не глубже 5 м 500  –
Песчано-глинистая почва 160 140
Суглинок 65 55
Торфяник 25 15
Чернозём 55 45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

  • Ro – сопротивление стержня, Ом;
  • L – длина электрода, м;
  • d – диаметр электрода, м;
  • T – расстояние от середины электрода до поверхности, м;
  • Рэкв – сопротивление грунта, Ом;
  • Т – расстояние от верха стержня до поверхности, м;
  • ln – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где Rn – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим no = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Зелёная молниезащита (грозоизоляторы)

Зелёная молниезащита ZANDZ (безопасная) — это принципиально отличный от традиционного метод защиты объектов не только от прямых ударов молнии, но и от вторичных поражающих факторов.

Фундаментальная разница в работе зелёной молниезащиты и традиционных (или активных) молниеприёмников, заключается в изоляции объекта от молнии, недопущении образования разряда.

Это позволяет избежать наиболее опасного и труднопобедимого врага чувствительного электронного оборудования и легковоспламеняющихся материалов — электромагнитной волны от молниевого канала, молниеприёмников и токоотводов (вторичный поражающий фактор молнии).

Зелёная молниезащита — это лучший вариант для объектов, на которых одна искра может привести к катастрофе, потере продукции и долговременному простою.

Монтажные работы

Шаг 1 – Выбираем место

Сначала нужно определиться, в каком месте сделать заземляющий контур

Важность данного этапа очень высока, т.к. от выбора места заземления на дачном участке зависит безопасность использования системы. Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно

Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны

Если и случится пробой электропроводки, в результате чего сработает защита, то в месте, где находятся штыри, быть никого не должно. Присутствие человека либо животного на месте отвода электричества в почву может стать причиной летального исхода. Именно поэтому местоположение электродов выбирается с учетом того, что здесь никто не будет находиться. Лучше всего размещать отвод вдоль забора за домом, на расстоянии не больше, чем 1 метр от фундамента постройки. Дополнительно рекомендуется сделать невысокий заборчик либо бордюр для ограждения небезопасной зоны .

Если Вы не хотите портить ландшафтный дизайн участка, рекомендуем организовать систему заземления жилого дома под валунами либо какой-нибудь объемной садовой скульптурой. В данном случае и находиться никто не сможет в опасной зоне и красоте приусадебной территории ничто не навредит!

Шаг 2 – Земляные работы

Для примера рассмотрим, как правильно сделать заземление в частном доме треугольником по схеме, которую мы рассматривали выше. На данном этапе необходимо лопатой прокопать треугольник со сторонами 2-3 метра (наиболее оптимальное расстояние между уголками). Глубина траншеи должна составлять от 50 до 70 см. Такую же траншею нужно прокопать к крыльцу дома.

Шаг 3 – Собираем конструкцию

Теперь начинается основная часть процесса. Согласно схеме необходимо забить электроды на 2 метра в землю (чтобы остались только верхушки, к которым нужно будет прихватиться сваркой).

Рекомендуется болгаркой подточить вбиваемый конец, чтобы он легче пронизывал почву.

Когда все штыри буду вбиты, необходимо приварить пластины к верхушкам, чтобы получился металлический треугольный каркас (как показано на фото).

Еще одна пластина укладывается в длинную траншею, идущую к дому, и прихватывается одним концом к ближайшей вершине треугольника.

После этого можно переходить к подсоединению кабеля к пластине, используя болт и, в конце концов, засыпать все ямы грунтом обратно.

Один важный нюанс – если участок представлен песочной подушкой, токопроводимость грунта нужно будет повысить раствором соли. Жидкость необходимо разлить под основание всех электродов. Недостаток такого мероприятия – металл быстрее начнет поддаваться коррозии, что сделает заземление в частном доме не таким мощным, как нужно.

Шаг 4 – Контрольная проверка

Последнее, что Вам останется сделать – провести замер сопротивления готового заземления в частном доме. По-хорошему для измерения необходимо использовать специальный электроприбор, стоимость которого довольно высокая.

В домашних условиях можно пойти другим путем решения проблемы, более простым – проверить работоспособность с помощью лампы, мощностью не менее 100 Вт. Все что нужно – подключить источник света одним контактом к заземляющему контуру, а другим к фазе. Если лампочка будет ярко гореть – монтаж заземления в собственном доме был выполнен правильно, тускло – контакт между элементами конструкции слабый и необходимо переделывать стыки. Если же свет вообще не появился, Вы где-то допустили ошибку и нужно будет полностью пересматривать всю систему, возможно, начиная с самой схемы! Более подробно об измерении сопротивления контура заземления мы рассказывали в отдельной статье.

На этом инструкция и завершается

Надеемся, что теперь Вы знаете, как сделать заземление в частном доме своими руками! Обращаем Ваше внимание на то, что данная технология и все размеры подходит и для дачи тоже

Более подробно увидеть весь процесс Вы можете на наглядных видео примерах:

Видео инструкция по созданию защитной линии (часть 1)

Видео инструкция по созданию защитной линии (часть 2)

Ошибки при монтаже заземляющего контура

https://youtube.com/watch?v=OWmyC8hspOs

Похожие материалы:

  • Как сделать освещение в доме
  • Как сделать контрольную лампу электрика
  • Почему срабатывает УЗО в доме

Что такое заземление: как устроено, принцип работы и преимущества такой защиты

Принцип работы заземления в том, чтобы не допустить прохождения электрического тока через тело человека, если в силу каких-либо обстоятельств корпус электроприбора окажется под напряжением. Такое может случиться при повреждении изоляции жил кабеля. Рассмотрим пример. Жила с поврежденной изоляцией соприкасается с металлическим корпусом микроволновой печи. Хозяйка, готовя пищу на кухне, прикасается к электроприбору, который не заземлен. Это приводит к тому, что ток устремляется к земле, используя человеческое тело, как проводник. Итог может быть самым плачевным, вплоть до летального исхода.

Неисправная электропроводка приводит к возникновению напряжения на корпусе бытовых приборов

Теперь разберем для чего нужно заземление, как оно работает. Тот же пример, но уже с использованием защиты. Требования к заземлению применяются самые жесткие. При замерах сопротивление контура должно практически отсутствовать, что позволяет току беспрепятственно уходить в землю по шине. Законы физики не дают напряжению протекать через человеческое тело, которое имеет свое сопротивление. У одних оно больше, у других меньше, но наличие его не оспаривается. Получается, что ток утекает по пути наименьшего сопротивления, через заземлитель. Если при этом в схему включено УЗО, оно определит утечку и отключит подачу электроэнергии на прибор.

Устройство защитного отключения (УЗО) срабатывает при малейшей утечке тока

Контролируемые параметры ЗУ

Надежная работа всего механизма зависит от того, какое общее сопротивление оказывает цепочка заземления. Оно, в свою очередь, образуется за счет соединительных шин и самой конструкции заземлителя. Уменьшение значения данной величины влечет за собой безопасную эксплуатацию приборов и всего оборудования, для которых положена защита. Процесс обустройства заземляющих контуров проводится методом подбора соответствующих форм конструкций, тем самым искусственно увеличивается территория взаимодействия ключевых элементов с почвой. Также проводится измерение заземляющих устройств.

Такого же результата можно достичь, специально повысив процент содержания соли в земле, обладающей непосредственным контактом с металлической частью заземлителя. Указанный метод будет снижать сопротивление стекания электричества в почву, что увеличит уровень надежности функционирования контура механизма.

Для того чтобы контролировать значение всех показателей, нужно организовать техобслуживание заземляющей системы, провести испытания заземляющих устройств. Они предполагают наличие обязательного замера указанных параметров. Если обнаружены существенные отклонения от предписаний ПУЭ, необходимо провести осмотр заземляющего устройства, починить его, а затем проверить сопротивление заземления во второй раз.

Совокупная защита заземляющих устройств и предохранителей

Заземление не только отводит опасный ток, но при наличии аппарата защиты вызывает отключение аварийного оборудования. При контакте фазного проводника с заземленным корпусом сеть работает в режиме, близком к короткому замыканию (КЗ), сопровождающемся резким увеличением силы тока в цепи. На это реагирует выключатель автоматический (ВА), обязательно устанавливаемый на вводе электрической линии на объект.

Правда, подобное возможно лишь при очень низком сопротивлении заземлителя, что бывает крайне редко. В большинстве случаев вероятность отключения ВА довольно низкая. К примеру, при сопротивлении заземлителя в 10 Ом ток в цепи составит I = 220 / 10 = 22 А. Автоматы, согласно требованиям ГОСТ, выдерживают в течение часа ток, в 1,42 раза превышающий номинальное значение. То есть автомат на 16 А при силе тока в 22 А не отключится в течение почти 60-ти мин (16 * 1,42 = 22,72 А).

Схема заземления

Более надежный автомат защиты — выключатель дифференциального тока или устройство предохранительного отключения (УЗО). Этот прибор сравнивает токи в фазном и нулевом проводниках и при обнаружении разницы, свидетельствующей об утечке, разъединяет цепь. По чувствительности, то есть минимальной величине утечки тока, вызывающей срабатывание, УЗО делятся на несколько категорий:

  1. Защищающие от поражения электротоком: 10 мА – устанавливаются в помещениях с высокой влажностью и 30 мА – в сухих.
  2. Противопожарные – на 100, 300 и 500 мА.

Противопожарные УЗО применяют на объектах, где короткое замыкание может вызвать пожар. Ими защищают участки сети, где поражение током практически исключено, например, цепи освещения.

УЗО и ВА не являются взаимозаменяемыми. ВА защищает от коротких замыканий и перегрузок, УЗО — от поражения электротоком. В идеале ввод и каждая группа потребителей должны быть защищены и ВА, и УЗО.

Что такое зануление: принцип работы и устройство

Зануление монтируется по другому принципу. Но чтобы с этим разобраться разберем, что такое глухозаземленная нейтраль. На ТП (трансформаторную подстанцию) по ЛЭП приходит 3 фазы. Собственное заземление, смонтированное вокруг, и является глухозаземленной нейтралью, которая идет на жилые дома от подстанции, вместе с фазными проводами.

Зануление производится так. В распределительном щите делается разводка, приходящая с ТП глухозаземленная нейтрель (PEN) разбивается перед вводным автоматом на ноль (N), идущий в квартиру, и то, что можно считать землей (PE). На самом деле по сути это и останется глухозаземленная нейтраль, которая будет использоваться для зануления. От рабочего N занулять оборудование запрещается – это опасно для жизни. Если все сделано правильно, то при соприкосновении корпуса включенного устройства с токоведущим оголенным проводом происходит короткое замыкание, после чего срабатывает автомат.

Простейшая схема зануления квартирной электросети

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”

“Защитное зануление – это система, которая монтируется для мгновенного срабатывания автоматики при появлении напряжения на корпусе устройства и полного отключения электроэнергии.”

Только полное понимание того, что такое заземление и зануление, в чем их особенности, позволит выполнить в квартире или доме тот вид защиты, который будет эффективным и безопасным.

Выбор системы заземления для частного дома

Можно почитать форум , а также статью “”

Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).

Особенности системы заземления TN-C-S

Согласно п. 1.7.61 ПУЭ  при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.

Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.

 Недостаток системы TN-C-S

при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.

Описание системы TN-C-S – Описание системы TN-C-S
только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.

Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).

Особенности системы заземления ТТ

Описание системы ТТ – Описание системы ТТ
защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).

Замечание

 СП 31-106-2002 “ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ” устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Правила монтажа системы ТТ:

  1. Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
  2. Установка УЗО с уставкой не более 30 мА (желательно 10 мА – на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
  3. Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
  4. Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
  5. Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
    • при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) – не более 1666 Ом;
    • при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) – не более 500 Ом.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).

Недостатки системы ТТ:

  1. При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО – ПУЭ 1.7.59).

Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним “пожарным” или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).

Основные требования к электробезопасности

Главное требование, предъявляемое к бытовым электроприборам – безопасность. В большей мере это касается устройств, которые контактируют с водой, ведь даже незначительный  дефект в электропроводке оборудования может стать смертельным для пользователя. Чтобы обезопасить себя и окружающих необходимо содержать электросеть и оборудование в исправном состоянии и регулярно проводить их ревизию. Чтобы исключить вероятность возникновения пожара из-за неисправной проводки и поражение электротоком, необходимо устанавливать защитные устройства (УЗО).

В соответствии с основными правилами электробезопасности:

  • Не рекомендовано устройство временных электропроводок.
  • Соединение проводов должно выполняться методом сварки, опрессовки, зажимов или клеммных колодок. Регулярно проверяйте качество и прочность соединений проводки.
  • В помещениях с высокой влажностью используйте только сертифицированные влагозащищенные устройства.
  • Электророзетки и выключатели должны располагаться от труб отопления, газо- и водоснабжения на расстоянии не менее 500 мм.
  • Регулярно проверяйте исправность проводки и электрооборудования.
  • Нельзя использовать любые виды электрооборудования без защитного кожуха.
  • Не используйте самодельные электроприборы и не проводите самостоятельно ремонт неисправного электрооборудования.

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту

Это только краткий перечень требований по электробезопасности. Более подробно с правилами безопасности можно ознакомиться в различных нормативных актах и специальной литературе по электричеству, которые сейчас легко найти в интернете.

Почему человека бьёт током

Рассмотрим две типовых ситуации, когда вас бьет током:

  1. Стиральная машинка исправно выполняла свою работы, а когда вы захотели её отключить – почувствовали, что её корпус «щипает» вас. Или еще хуже, когда вы к ней прикоснулись – вас серьезно «дёрнуло».
  2. Вы решили принять ванну, включили воду, взявшись за кран, вы почувствовали такое же действие электричества – пощипывание или сильный удар.

И та и другая ситуация решается подключением заземления к корпусам приборов и всех металлических частей в ванной комнате и установкой УЗО или дифференциального автомата на вводе электроэнергии в дом или на группу потребителей.

Защитное заземление в электроустановках. Назначение, принцип действия, область применения.

Защитное заземление – преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением вследствие замыкания на корпус и по другим причинам (индуктивное влияние соседних токоведущих частей, вынос потенциала, разряд молнии и т.п.).

Защитное заземление предназначено для устранения опасности поражения электрическим током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.

Область применения защитного заземления – электроустановки по напряжением до 1000 В в сетях с изолированной централью и выше 1000В в сетях с любым режимом нейтрали источника тока (как с изолированной, так и с глухозаземленной).

В соответствии с требованиями ГОСТ 12.1.030-81 защитное заземление электроустановки следует выполнять:

при номинальном напряжении 380В и выше переменного тока и 440В и выше постоянного тока во всех случаях;

при номинальных напряжениях от 42В до 380В переменного и от 110В до 440В постоянного тока при работах в условиях с повышенной опасностью, особо опасных и наружных установках.

Примечание: Характеристики этих условий приведены в обязательном приложении к ГОСТ 12.1.013-78 .

Защитному заземлению подвергают металлические части электроустановок и оборудования, доступные для прикосновения человека и не имеющие других видов защиты, например, корпуса электрических машин, трансформаторов, светильников, каркасы распределительных щитов, металлические трубы и оболочки электропроводок и т.д.

Принцип действия защитного заземления в электроустановках напряжением до 1000В:

снижение напряжения прикосновения на заземленном корпусе при замыкание на него питающего напряжения.

Это достигается за счет малого сопротивления заземляющего устройства (Ом). Ток течет по пути наименьшего сопротивления, а т.к. сопротивление человека (кОм), то он пойдет в заземлитель или его эквивалент.

Принципиальная схема защитного заземления приведена на рис.:

(а) – трехфазной сети; (б) – двухпроводных сетей переменного и (в) – постоянного тока.

Примечание: предельно допустимые значения напряжений прикосновения и токов через тело человека с учетом длительности воздействия приведены в ГОСТ 12.1.038-82 .

Заземление осуществляется с помощью специальных устройств – заземлителей – это совокупность заземлителя – металлических проводников, соприкасающихся с землей, и заземляющих проводников, соединяющих заземляемые части электроустановки с заземлителем.

В зависимости от взаимного расположения заземлителей и заземляемого оборудования различают выносные и контурные заземляющие устройства. Первые из них характеризуются тем, что заземлители вынесены за пределы площадки, на которой размещено заземляемое оборудование, или сосредоточены на некоторой части этой площадки (рис. 20.4).

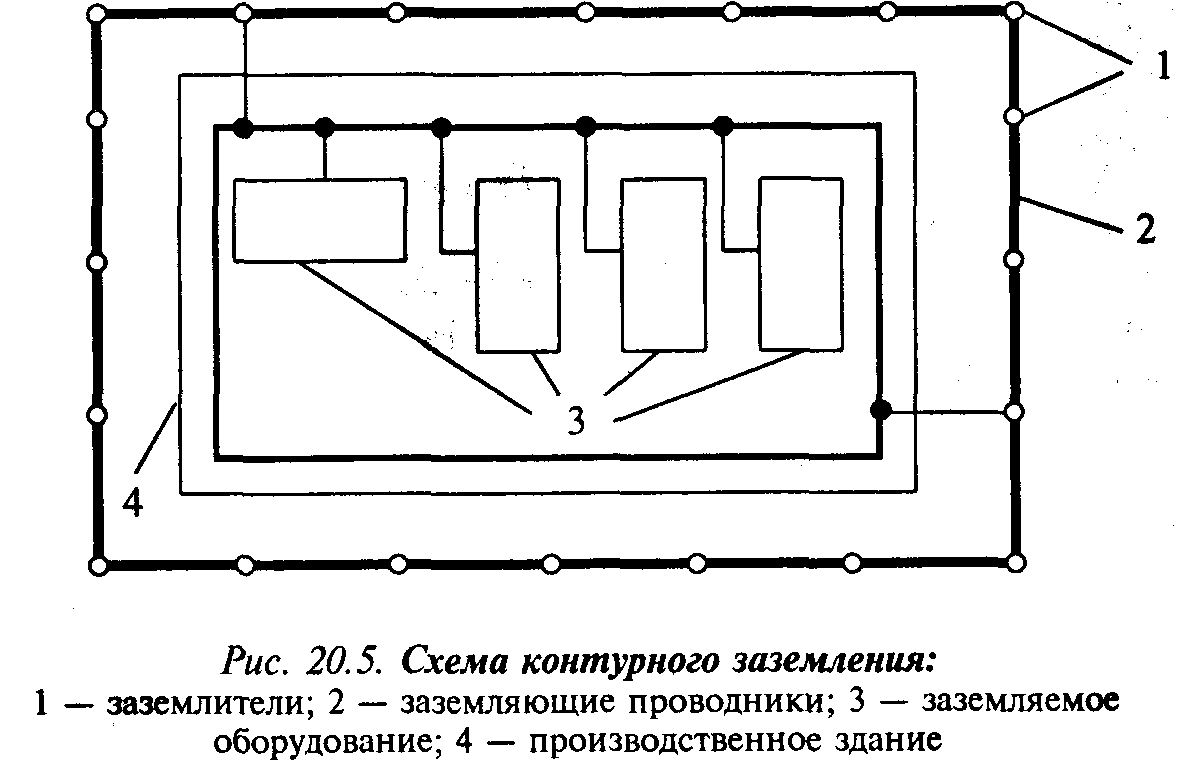

Контурное заземляющее устройство (рис. 20.5), заземлители которого располагаются по контуру (периметру) вокруг заземляемого оборудования на небольшом расстоянии друг от друга (несколько метров), обеспечивает лучшую степень защиты, чем предыдущее

Заземлители бывают одиночные и групповые, исскуственные и естественные.

Груповой заземлитель состоит из вертикальных стержней и соединяющей их горизонтальной полосы.

В качестве естественных заземлителей используют:

– проложенный в земле водопровод;

– обсадные трубы скважен (металлические);

– свинцовые оболочки кабелей, проложенных в земле;

– другие металлоконструкции, расположенные в грунте.

Общее сопротивление заземляющего устройства состоит из сопротивления естественных и искусственных заземлителей:

где – требуемое (допустимое) значение сопротивления заземляющего устройства.

Требования к сопротивлению защитного заземления регламентируются ПУЭ. В любое время года это сопротивление не должно превышать 4 Ом

Заключение

Заземление в частном доме необходимо – это неоспоримый факт. Но от того, насколько правильно оно выполнено будет зависеть работоспособность защиты. Так же стоит подумать и о дополнительном оборудовании, установить устройства защитного отключения или дифавтоматы. Только полностью укомплектовав систему защитного заземления, появится уверенность в безопасности проживающих с Вами близких. Грозозащита не столь необходима, но при наличии возможности ее монтажа, лишней она уж точно не станет, а при ударе молнии спасет не только имущество, но возможно и жизнь.

Такие болтовые соединения в земле делать не стоит

Надеемся, читатель нашел интересующую информацию в сегодняшней статье. В обсуждениях ниже всегда можно задать вопрос, если осталось что-то непонятным. Наша команда постарается ответить на него как можно более полно и быстро. Если же есть опыт в подобной работе, убедительно просим поделиться им с другими читателями – это может помочь.

А напоследок предлагаем посмотреть довольно познавательный ролик на сегодняшнюю тему:
