Двухполюсный автомат и его отличие от однополюсного: возможности и назначение

Оглавление

Особенности конструкции

Рассматриваемые изделия выпускаются в следующих исполнениях:

Однополюсные (или одинарные).
Двухполюсные.
3-х и 4-х полюсные.

Каждое из этих исполнений необходимо рассмотреть отдельно.

Первый вариант – это простая одиночная пластина с зубьями, размещенными на основании с определенным шагом. Двухполюсное исполнение представлено более сложным изделием, содержащим две медные изолированные одна от другой пластины с удвоенным расстоянием между штырями (фото ниже).

Штыри одной пластины сформованы таким образом, чтобы они располагались в одну линию с зубьями другой. А измененный шаг между контактами 2х полюсной перемычки объясняется тем, что они предназначены для сочленения приборов АВ с сочетанием клемм L+N или L1+L2. Именно поэтому зубья в таком соединителе располагаются через один.

Фирменные гребенки с тремя и четырьмя полюсами используются в следующих редких случаях:

Когда требуется соединить одноименные клеммы в сочетании L1+L2+L3 (при трехфазной подводке).
При необходимости сочленения 4-х контактных групп (три фазы, дополненные нулевой шиной N). Образец такой гребенки представлен на фото ниже.

Известные виды соединительных шин различаются также по количеству и форме зубьев.

Согласно второму признаку они могут иметь следующие исполнения:

В виде одиночного штыря (PIN).
В форме вилки (FORK).

По числу зубьев в каждой их линеек они делятся на изделия с 12, 24, 36, 48 или 60 отводами-штырями, размещенными на пластине с шагом примерно 1,8 сантиметра.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
Работы по подключению необходимо производить при полном обесточивании всех проводов.

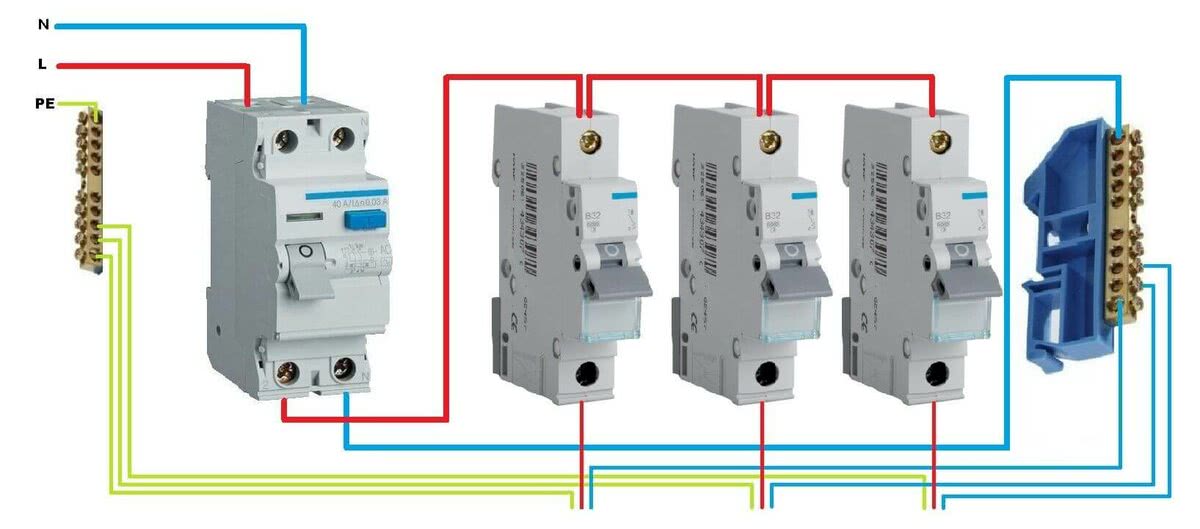

Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Устройство автоматического выключателя

Для этого на задней части автомата предусмотрена специальная защелка. В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя.

Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию 1 сантиметр и подключаем провод в контакт.

Чем больше сечение кабеля, тем выше допустимый длительный ток. Многополюсные автоматы собираются из нескольких однополюсных. Кстати, вот ниже данная система подключения автомата.

Выбирать автомат нужно с ближайшим большим значением номинального тока. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку. Модифицированное устройство на три фазовых полюса с добавочным нулевым полюсом.

Автомат двухполюсный: установка, схема подключения

Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей. Двухполюсные автоматы- в каких случаях они применяются?

Еще одно различие — возможность использования совместно со сложным оборудованием. Наличие в сердечнике магнитного потока активирует появление тока вторичной обмотки, что способствует срабатыванию механизма защиты.

Два отходящих, они расположены снизу автомата. Рекомендую материалы по теме:. Определимся с цветами подключения: синий провод — всегда ноль желтый с зеленой полосой — земля оставшийся цвет, в нашем случае черный, будет фазой Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Вот так все выглядит в конечном итоге. Газы горения выводятся из внутренней части через специальный канал. Это то самое блокирующее устройство, о котором речь шла выше. Верхняя контактная пара предназначена для подключения фазного и нулевого проводов. Однако существует особый тип устройства, встающий первой преградой на пути от подстанции до объекта. Автоматические выключатели полюсность и схемы подключения

https://youtube.com/watch?v=ihygbH_541M

Источник

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Преимущества и недостатки двухполюсника

Знаете ли вы, что два стандартных однополюсных АВ не могут заменить двухполюсную конструкцию? На самом деле двух-полюсный автомат имеет общий рычажок для отключения + единый механизм блокировки. При срабатывании обе подключенные линии обесточиваются одномоментно. Объединяя два однополюсных устройства одна цепь при аварии отсекается, а вторая продолжает подавать нагрузку. Из-за этого может загореться электропроводка.

У однополюсного и двухполюсного выключателя разница заключается в наличии у последнего дополнительной функции — блокировки при утечке токов. Назначение двухполюсного автомата — обеспечение контроля и сетевой защиты, актуальное при невозможности включения в общую цепь отдельных электропотребителей. К примеру, когда группа потребителей питается через трансформатор, то подключение двухполюсного автомата обязательно.

У двухполюсника насчитывается немало плюсов:

слежение за линиями и защита оборудования обеспечиваются при однофазном и трехфазном питании;
одномоментно обесточиваются оба провода, а это более высокая степень защиты;
можно контролировать мощность отдельных электроустановок;
устройство универсально для протекции от перенапряжений в домашних, офисных и промышленных сетях;
установка и подключение двухполюсного автомата, а также обслуживание и демонтаж не составят труда;
для разветвления и структурирования электропроводки прибор подходит идеально;
согласно ПУЭ “двухполюсники” годятся для работы в качестве вводного автомата.

Минусами защиты многополюсными АВ считают теоретическую вероятность кабельного пробоя при включении двух линий под нагрузкой и необходимость расчета характеристик автомата. При завышенной чувствительности выключателя вас ждут многократные отключения электроэнергии, а при слабой скорости срабатывания прибор вовремя не среагирует на аварию в сети. Через двухполюсную защиту запрещено включать заземление, РЕ-провод отсекается от питания только путем выключения штепселя из розетки.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

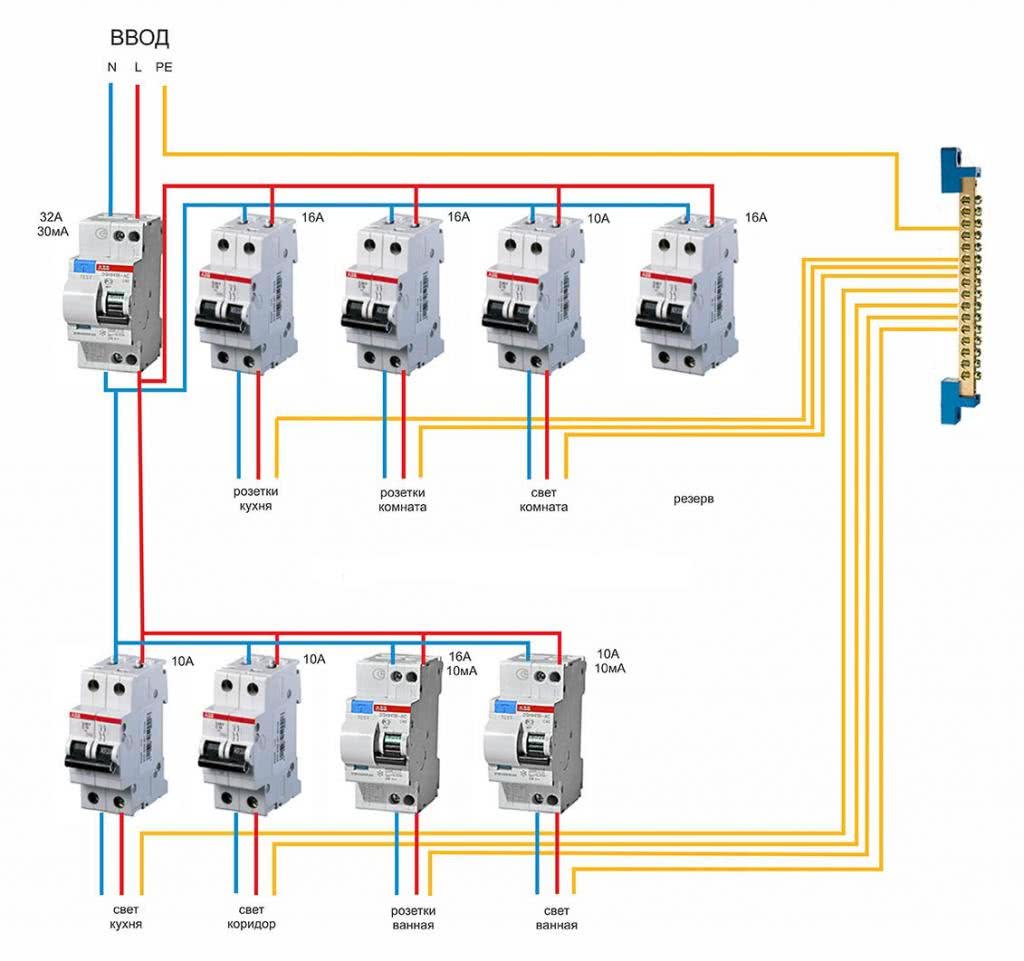

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Возможности и назначение многополюсных автоматов

Установка АВ с двумя полюсами предназначена для обеспечения контроля:

независимых линий – при неполадках происходит их одновременное выключение;
показателей каждой из линий – при наличии неисправностей выключаются обе;
сетей с постоянным током – причины отключения аналогичные.

Вводной прибор выключит напряжение во всей квартире или доме, если сбои появились хотя бы на одном участке. Пакетник удобен тем, что обесточивание можно выполнять вручную.

Назначение устройств

Двухполюсный автомат позволяет обесточить квартиру вручную

Для одноконтурной схемы с однофазной проводкой (заземленный ноль, нейтрали закорочены на нейтральных шинах) двухполюсник не подходит. В этом случае монтируется однополюсный переключатель.

Если невозможно реализовать подключение нескольких приборов в общую сеть, используют двухполюсник. Автомат устанавливают, поскольку на выводе трансформатора отсутствуют нейтраль и фаза. Электроток, отсекаясь на одном проводе, может остаться на другом. Двухполюсный аппарат заменяет системы дифзащиты и УЗО, что исключает затраты на приобретение дискретных приборов.

Аналогичным образом функционируют четырех- и трехфазные модели.

История о блоке питания и газовой колонке

Однажды, пока я ремонтировал клиенту пульт, он рассказал о том, что захотел на свою газовую колонку, ту которая питается от двух батареек LR20, приспособить блок питания, чтобы не покупать довольно дорогие алкалиновые батарейки. Он нашел универсальный блок питания, в котором есть возможность выставить напряжение 3 Вольта и способный выдать ток на нагрузке до 1 Ампера.

Этого тока было бы с лихвой для поставленной задачи, но тем не менее газовая колонка от блока питания не хотела работать, в то время как от батареек прекрасно работала. Так в чём же дело? А дело было в том, что для газовой колонки был необходим стабилизированный блок питания.

Немного позже я объясню в чём разница между блоком питания стабилизированным и не стабилизированным и почему одни устройства прекрасно работают от не стабилизированного источника, а другие нет.

Случай с этим мужчиной послужил поводом написать небольшую статью о том, как правильно выбрать для своих устройств блок питания или как его ещё называют адаптер питания.

Устройствами для которых нужен адаптер могут быть не только смартфоны, телефоны или планшеты. Речь скорее о таких устройствах как роутеры, зарядные устройства от радиотелефонов, цифровые, спутниковые приставки и телевизоры питающиеся от внешнего блока питания, различные игрушки, светодиодные светильники, тонометры и многое другое. В общем всё то что питается от сети через специальный адаптер.

Для чего нужны двухполюсные автоматы

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением Подключение автоматов в трехфазной сети В трехфазной сети используются трех или четырех полюсные автоматы. Маркировка автоматических выключателей Маркировка автоматических выключателей На электросхемах двойной защитный автомат маркируется унифицированными обозначениями. Ввод в верхней части автомата, выход — в нижней. Что касается трехфазной сети , то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции.
При их монтаже необходимо соблюдать основные правила. Рукоятка соединена с механизмом взвода, который, в свою очередь, двигает силовые контакты.
При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются.
Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение.
Данный автомат имеет четыре контакта, два подходящих, они расположены сверху. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт.
Мы уже подробно изучили конструкцию и основные технические характеристики автоматов, давайте рассмотрим схемы их подключения.
Чаще всего применяются однополюсные автоматы, они устанавливаются в разрыв фазного провода и в случае возникновения аварийной ситуации отключают питающую фазу от нагрузки. Крепится автомат на специальную рейку DIN рейка.
Обзор двухполюсного автоматического выключателя ЕН 2.20 от компании ElectroHouse

Читайте дополнительно: Примеры смет на электромонтажные работы

Конструкция и назначение автомата

Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.

В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.

Клеммы располагаются вверху и внизу, причем верхняя соединена с фиксированным контактом, а нижняя тесно связана с металлической пластиной, которая играет роль теплового расцепителя. Когда температура материала повышается, пластинка деформируется

Существует насколько способов запуска процесса расцепления:

ручное управление (включение/отключение) с помощью небольшого рычага;
воздействие токов короткого замыкания;
избыточная нагрузка – превышение номинальных токовых параметров.

Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.

Инструкция по подключению двухполюсного автомата

А сейчас попытаемся разобраться в подключении двухполюсового автомата к электрической бытовой цепи 220 В. Это значит, что на входе будут присутствовать 2 провода – фаза и ноль.

Провод, необходимый для подключения, имеет 3 жилы сечением 2,5 мм (ВВГнгП 3*2,5), следовательно, величина максимально допустимого длительного тока – 25 А.

Рабочие элементы устройства

Мы выбрали двухполюсное автоматическое устройство защиты, которое выглядит следующим образом:

Нам потребуются четыре контакта, два из которых находятся в верхней части (входящие), два – в нижней (отходящие). Крепление будет происходить с помощью крепежных винтов, фиксирующих прижимные пластины

На поверхности корпуса есть подсказка – схема подключения автомата.

По маркировке мы определили, что автомат соответствует сечению проводов – С40. Это значит, что ток 40 А является предельным током реагирования устройства

Местом крепления устройства является металлическая пластина – DIN-рейка.

Если посмотреть с обратной стороны, то можно увидеть защелку, при помощи которой автомат одним движением фиксируется на DIN-рейке

Разобрались с составными частями, переходим к инструкции.

Пошаговый фото-инструктаж по подключению

Отключаем напряжение в сети, проверяем его отсутствие с помощью мультиметра. Подготавливаем провода, которые имеют двойную изоляцию. Под слоем внешней защиты скрываются три провода разного цвета. Соответствие цветов следующее: черный – фаза, синий – ноль, желтый – земля.

Нам потребуются только 2 провода – фаза и ноль, третий (земля) пойдет отдельно. На 1 см снимаем изоляцию и вставляем оголенные концы проводов в клеммы

Слева должна находиться фаза, справа – ноль

Обратите внимание, чтобы часть изоляции не попала под контакт – при нагревании кабель может оплавиться и стать причиной поломки устройства

Осторожно затягиваем винты и переходим к заземлению

Для крепления заземления применяем проходной контакт, который фиксируется на DIN-рейке так же, как и сам автоматический выключатель. Вставляем третий провод и зажимаем его

Следующий шаг – подключение отходящих проводов, которые крепятся к нижним клеммам.

Аналогичным образом снимаем изоляцию, вставляем концы в клеммы и зажимаем их аккуратно, чтобы не повредить корпус устройства. Следом фиксируем провод заземления

Подключение закончено. Осталось подать напряжение, перевести рычаг управления в активное положение и проверить работу.

Схема подключения электросчетчика прямого включения

Приветствую Вас на сайте «Заметки электрика».
В предыдущих статьях я Вам рассказал как правильно выбрать и купить электросчетчик.
И сейчас перед нами стоит задача в его подключении.
После прочтения этой статьи у Вас не возникнет затруднений по установке и подключению счетчика электрической энергии.

Схема подключения однофазного электросчетчика

Красным цветом обозначены токовая катушка (обмотка) и фазный провод, синим цветом — катушка (обмотка) напряжения и нулевой провод.

Данная схема предназначена для подключения любого однофазного счетчика электрической энергии.

Однофазные счетчики чаще всего подключают по схеме прямого включения в сеть и только в очень редких случаях через трансформаторы тока.

В клеммной колодке однофазного счетчика электроэнергии имеется 4 контакта:

1 клемма — ввод фазы
2 клемма — выход фазы на нагрузку (в квартиру)
3 клемма — ввод нуля
4 клемма — выход нуля на нагрузку (в квартиру)
винт напряжения — для отключения катушки напряжения в индукционных счетчиках при проведении государственной поверки

Вот внешний вид, распространенного в последнее время, однофазного электронного счетчика СОЭ-55/50Ш-Т-112.

А вот внешний вид однофазного электронного счетчика СЕ-102 от Энергомеры.

Кстати, читайте мою статью о том, как правильно снимать показания со счетчиков Энергомера (положение запятой или точки на счетном механизме).

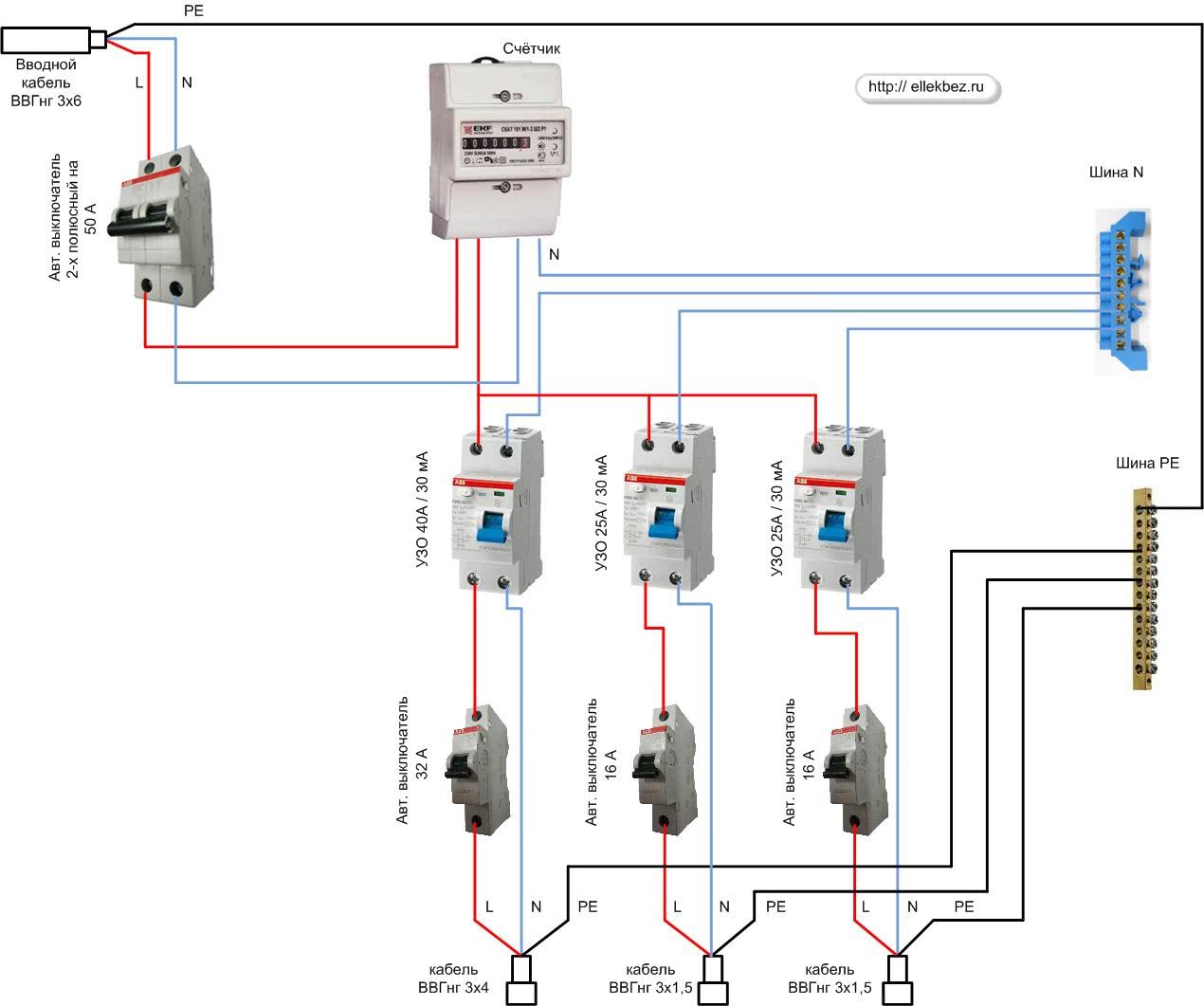

Пример схемы подключения однофазного электросчетчика в квартире или на даче.

В данной схеме перед счетчиком электроэнергии установлен вводной автоматический выключатель. Эту схему можно использовать для электроснабжения своей квартиры, дачи или коттеджа. Более подробно о выполнении монтажа электропроводки Вы можете познакомиться в следующих статьях:

Дополнительно: наглядное представление о схеме подключения однофазного счетчика можете узнать из статьи про этажный щит на 3 квартиры. В ней я подробно рассказываю про замену счетчика на лестничной площадке в этажном щите.

Схема подключения трехфазного электросчетчика

Данная схема предназначена для подключения трехфазного счетчика электрической энергии прямого включения.

Существует несколько способов подключения трехфазных счетчиков электроэнергии, в зависимости от электроустановки:

прямого включения
через трансформаторы тока
через трансформаторы тока и измерительные трансформаторы напряжения

Все вышеперечисленные схемы отличаются только наличием в них трансформаторов тока и напряжения. Более подробно об этом Вы можете прочитать в моей статье подключение счетчика через трансформаторы тока и трансформаторы напряжения.

Для бытовых нужд (квартиры, дачи, коттеджи) чаще всего используется прямой способ включения трехфазного электросчетчика. Эти счетчики ограничены по току до 100 (А).

В клеммной колодке трехфазного счетчика прямого включения имеется 8 контактов. Все аналогично однофазному электросчетчику, только различается количеством фаз.

В данной статье я покажу Вам наглядно только один, самый распространенный способ — подключение трехфазного трехэлементного счетчика прямого включения в 4-проводную сеть напряжением 380/220 (В).

Внимание!!! При подключении важно соблюдать фазировку и цветовую маркировку проводов

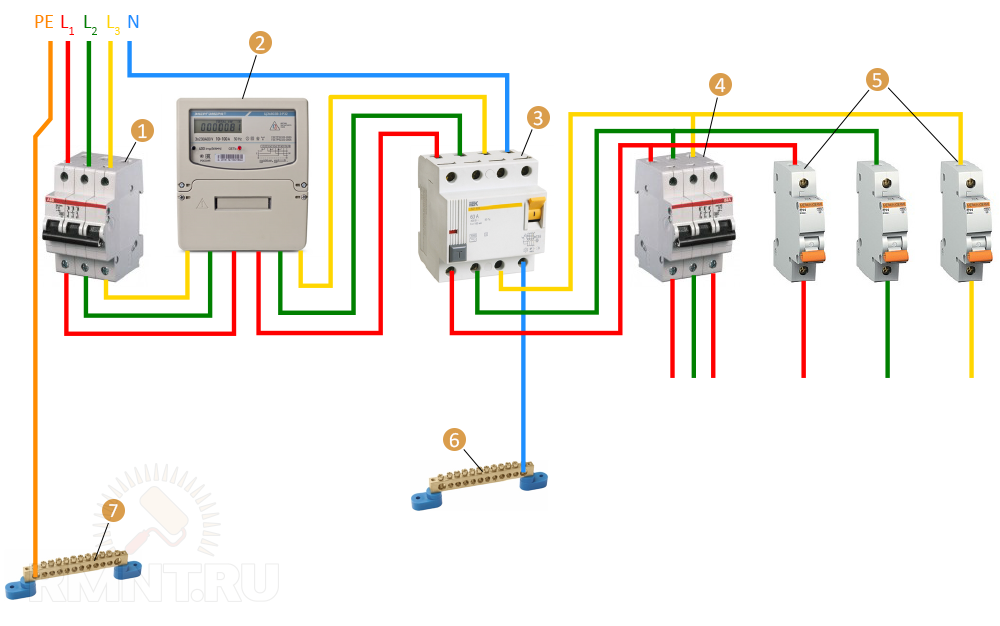

В данной схеме перед счетчиком электроэнергии установлен вводной четырехполюсный автоматический выключатель. После счетчика питание электроприемников производится через групповые однополюсные автоматические выключатели с равномерным распределением нагрузки по фазам. Эту схему можно использовать для электроснабжения своей дачи или коттеджа.

P.S. Чтобы грамотно и профессионально выполнить вышеперечисленные работы, необходимо хорошо знать схемы подключения электросчетчиков. Думаю, что после изучения этой статьи Вы своими руками сможете подключить электросчетчик. А также Вы можете пригласить специалистов электролаборатории, которые качественно и быстро выполнят все электромонтажные работы.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А

Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО

При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в этом материале.

Принцип действия

Несмотря на внешний простой вид, автоматический выключатель однофазной сети является сложным устройством. Оно может быть электронным, но наиболее распространена классическая электромеханическая конструкция.

Клемма входа всегда находится сверху прибора. Она соединена с неподвижным контактом. Нижняя выходная клемма связана с верхней через подвижный контакт и тепловой расцепитель в виде биметаллической пластины. К ним подключено также электромагнитное отключающее устройство.

Подвижный контакт фиксируется пружиной в двух устойчивых положениях — во включенном и отключенном состояниях. Автомат устанавливается в рабочее состояние только вручную через рычаг. Отключение производится автоматически. Аппаратом также можно пользоваться как выключателем.

В нормальном режиме электрический ток поступает через замкнутую контактную группу автомата. При превышении номинала цепь перегружается. Если это происходит долго, биметаллическая пластина постепенно нагревается и изгибается, толкая рычаг механизма расцепления. Автомат при этом срабатывает, контакты размыкаются и цепь разрывается.

Если происходит короткое замыкание, срабатывает электромагнитный механизм расцепления, мгновенно отключая питание. При этом между контактами возникает искровой разряд, образующий электрическую дугу, которая гасится между пластинами в специальной камере.

Со временем контакты начинают подгорать. Автомат предназначен преимущественно для защиты проводки и часто применять его в качестве выключателя не рекомендуется. Для коммутации применяются рубильники.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху .

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху .

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу .

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты ( верхние )? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Особенности использования и схема подключения двухполюсного автомата
