Реле сухого хода для насоса

Оглавление

Реле потока

Когда поток воды прекращается, в реле потока включается таймер, который обеспечивает задержку отключения насоса на определенный интервал времени, предварительно заданный при настройке прибора.

В процессе запуска реле потока в эксплуатацию необходимо выставить время задержки на отключение реле потока по отсутствию протока жидкости. Время задержки на отключение зависит от объема гидроаккумулятора и типа используемого насоса.

Насос включается в работу, когда обратный клапан с магнитом внутри устройства, перемещается под действием протока воды, магнит замыкает контакты и автоматика дает команду на включения насоса. Электрическое подключение должно быть выполнено в следующей последовательности: розетка → реле давления с защитой от сухого хода → реле потока → насос. У реле потока имеется функция автоматического перезапуска, которая включает насос через равные промежутки времени после перехода в режим сухого хода из-за отсутствия протока жидкости. После осуществления этих попыток устройство окончательно выключается. Для перевода его в рабочий режим необходимо нажать на кнопку перезапуска.

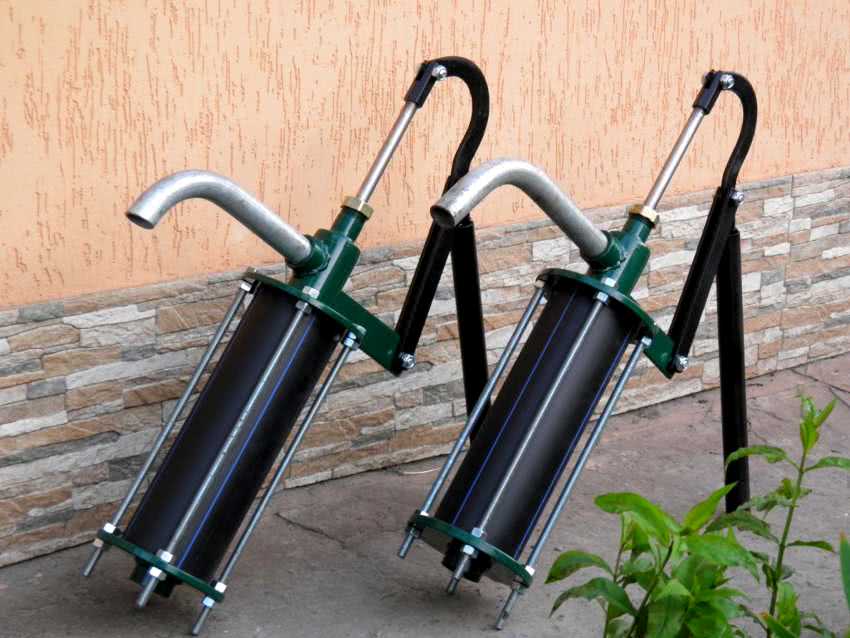

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

труба ПВХ диаметром 5 см;
труба ППР диаметром 2,4 см;
два обратных клапана по 0,5 дюйма;
заглушки и отводы для трубы;
болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод

Очень важно, чтобы плотно прилегали прокладки

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками.

Необходимые комплектующие:

решетка металлическая;
груша резиновая;
баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Обратите внимание! Все швы резервуара должны быть герметично заделаны. Располагать такой насос необходимо в хорошо освещаемом месте

Поломки, починка

При неисправном или неправильно настроенном реле давления насос качает рывками, очень часто или некорректно запускается и останавливается, наблюдаются проблемы с напором. Но эти же симптомы характерные для неполадок гидробака (разрыв диафрагмы, разгерметизация). ГА надо осмотреть в первую очередь, так как он чаще выходит из строя, чем датчик. А вот поломка, когда насос качает и не отключается характерная именно для контроллера. Если же аппарат не запускается, то сломано либо РД, либо его мотор или электроцепь.

Неисправности могут не касаться самого механизма датчика, возможно, просто он неправильно отрегулирован, поэтому первым делом надо произвести повторную настройку.

Если же неисправности снова наблюдаются, то первоочередной ремонт состоит в осмотре, очистке контактов, клемм, внутренних частей — они могут окислиться, забиться грязью.

Проще починить электромеханические изделия, они выходят из строя чрезвычайно редко, как правило, неполадки касаются пластин, мембраны, кабелей — больше там особо нечему ломаться.

Доступные действия для самостоятельной починки:

кабели прозваниваются мультиметром, при обрыве меняются или делается скрутка;
осматривается вход жил в прибор — он должен быть уплотнен, влага не должна попасть внутрь;
прибор разбирается, если внутри грязь, влага — очищается;
осматривают клеммы, соединения — фиксируют их, очищают от грязи, окислов. Прогоревшие площадки меняют;
мембрану (она может износиться), уплотнители, другие запчасти (пружины, пластины и прочее) отдельно сложно найти в продаже, но их можно купить через интернет или в сервисных мастерских, взять из б/у устройств;
если треснул корпус, то прореху можно заделать эпоксидной смолой, подобными составами.

С механическим реле можно не утруждаться, если модель дешевая, и приобрести новое, так как стоимость обычных изделий без особых «наворотов» всего около 500–600 руб. Старое изделие желательно оставить на запчасти.

Для РДЭ починка механических частей, кабелей электронного контроллера такая же, как описано выше. Если же неполадки касаются микросхемы, замены сенсора, дисплея и подобного, то отремонтировать ЭРД сможет только пользователь с навыками ремонта электроники, поэтому обычно изделие несут в сервисные мастерские.

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
При достижении минимально допустимого уровня включается реле, которое запускает насос.
Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

Реле давления;
Гидроаккумулятор;
Датчики-блокираторы сухого хода;
Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

Температурный контроль;
Аварийное отключение системы;
Проверка уровня жидкости;
Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

Помещение должно круглогодично отапливаться.
Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Подключение реле сухого хода к насосной станции

В продаже имеются и варианты с гидроизоляцией, разработанные для установки внутри скважины. К ним относятся и поплавковые механизмы, отключающие насос в при критическом снижении уровня воды, ниже определённого уровня. Смонтировать датчик вполне возможно собственными руками, без привлечения дорогостоящих специалистов.

Вся работа состоит из нескольких этапов:

Установка защитного реле производится только совместно с датчиком водяного давления. Схема подключения данных приборов должна неукоснительно соблюдаться в соответствии с прилагаемой инструкцией предприятия-производителя.
Следующим шагом определяемся с местом установки прибора. Чаще всего реле устанавливают на труб, выходящую из насоса, и непосредственно после датчика давления.
На участке трубы, где планируется установить реле, монтируется соответствующий по диаметру и резьбе фитинг-тройник.
Далее нужно демонтировать крышку датчика холостого хода, и снять находящуюся под ней пластиковую прокладку. В результате откроется доступ к патрубку, который и следует присоединить к фитингу-тройнику. Стыковочную резьбу, во избежание протечек, следует уплотнить льняной подмоткой, или специальными нитями, типа «Тангит-унилок»
В питающем электрокабеле насоса делается разрыв, куда вставляется реле защиты от холостого хода. При размыкании контакта датчика, разрывается течение электрического тока, и насос перестаёт работать.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
засорился насосный фильтр;
насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
К аппарату подсоединяют трос, электрический провод, шланг.
Устройство плавно опускают в скважину.
Когда насос достигнет дна, его поднимают на полметра-метр.
Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Датчик «сухого хода»: схема подключения

Подключение датчика осуществляется двухэтапно: механически и подключением к электросети. Сначала датчик крепится на насос физически. Обычно на устройстве есть специальное гнездо.

Совет. На некоторых насосах отсутствует такое гнездо. В качестве его замены можно использовать латунный тройничок, к которому, кстати, можно подключить манометр и даже гидроаккумулятор.

Перед тем как вкручивать реле на тройник или на гнездо, необходимо уплотнить резьбу. Сделать это можно либо при помощи специальной (и довольно недешевой) нити, либо льна.

После намотки нити можно приступать к закручиванию реле. Делать это нужно очень аккуратно. Когда пойдет туго, нужно подтянуть реле гаечным ключом.

Теперь можно подключать датчик к электросети. Первым делом найдите на датчике две группы контактов. В каждой группе проводов найдите свободные концы и прикрутите к ним жилу провода. Заземление соединяем отдельно, прикрепляя его к винту на реле.

Подключенный датчик сухого хода

Теперь можно подсоединять реле непосредственно к насосу. Подойдет обычный провод. Один его конец подсоединяем к свободным проводам реле, другой – к насосным проводам. Не забывайте о том, что цвета соединяемых жил должны соответствовать друг другу.

Остается лишь проверить работу системы в действии. Подключаем насос к электросети и наблюдаем. Если в процессе работы насоса происходит рост показателя на манометре, а при достижении максимально допустимого показателя на датчике насос отключается – монтаж был осуществлен грамотно. Устройство можно эксплуатировать в реальных условиях.

На этом мы заканчиваем рассмотрение существующих разновидностей защитных устройств для водяного насоса, а также схемы их подключения. Будьте внимательны во время монтажа устройства. Удачи!

Защита скважинного насоса от сухого хода

Этот прибор состоит из герметичного корпуса, в который помещён свободно перемещающийся стальной шарик и контакты-размыкатели тока. Датчик-поплавок подключается к разрыву питающей электроцепи, точно также, как и поверхностные модификации. Поплавок опускается в воду вместе с погружным насосом, с которым он соединён тросом.

Поскольку такой прибор легче воды, что можно уже понять из названия «поплавок», он всегда стремится всплыть, но тросик не даёт ему это сделать. Поэтому датчик пребывает под таким наклоном, что шарик давит на рычажок замыкателя электроконтактов.

В этом положении оборудование спокойно включается и функционирует. Но когда уровень воды опускается ниже расположения насоса, прибор свободно повисает на крепёжном тросике, и шарик перекатывается на другую сторону корпуса, освобождая подпружиненный рычажок. Контакт размыкается, и подача электричества к двигателю блокируется.

Кроме поплавковых реле, для скважинных модификаций насосов используются и обычные, поверхностные реле. Сравнительно недавно на рынке появились также электронные приборы, отслеживающие изменение уровня воды внутри скважины, и автоматически отключающие подачу электричества насосу.

Датчики, контролирующие уровень воды в системе

Приборы защиты, реагирующие на уровень жидкости:

Поплавковые выключатели (переключатели). Это устройства защиты дренажных, погружных, скважинных насосов. Их помещают в яму, резервуар, водоем, емкость, имеющие достаточную глубину для передвижения поплавка по вертикали. Это хороший вариант для дачи с водопроводом из колодца. Принцип действия: при падении уровня воды приспособление опускается, размыкается электрическая цепь.
Датчики уровня. Это приборы, предназначенные для скважинных насосов. Немного выше агрегата, перекачивающего воду, размещают контрольное устройство. Когда уровень жидкости опускается ниже него, насос отключается.

Датчик сухого хода для насоса

Существует 3 или 4 типа защит от сухого хода: По давлению, по току потребления, по датчику воды, по датчику протока. Если использовать только два способа, то можно добиться 100% защиты насоса от сухого хода. Ниже это рассмотрим. Но также можно использовать только один способ, который защитит насос от сухого хода со 100% гарантией.

Чтобы защитить насос от сухого хода нужно, чтобы насос работал на воде или качал воду, а не воздух. И работал без закрытых кранов на линии насоса.

Так или иначе, все способы защит по отдельности несут в себе определение воды только по косвенным признакам.

Чтобы определить существует ли вода в системе, где находится насос, используют косвенные признаки того, что насос работает в воде:

1. Присутствие давления. В основном определяется с помощью недорогого устройства (реле сухого хода)

Давление системы постоянно поддерживается выше атмосферного примерно от 1 Bar. И если это давление падает, то реле сухого хода отключает насос. А реле сухого хода в свою очередь регистрирует более низкое давления 0,5 Bar и выше. Как работает реле сухого хода описано здесь: Как сделать автоматическое водоснабжение в частном доме

Настройка реле сухого хода:

2. Непосредственный контакт с водой.

В таком способе используют: Поплавковый датчик воды, электродные датчики, емкостные и другие.

Поплавковый датчик работает по принципу механики (поплавок легче воды и меняет свое положения, изменяя за собой переключающий контакт).

Существует другой способ поплавкового датчика

В таком способе в поплавке используется магнит. С помощью магнитов на поплавке и контактном механизме осуществляется передача силы на контакт. Внутри трубки спрятан переключающий контакт с магнитом. Поплавок передвигается по штоку трубки. В зависимости от положения поплавка меняется положение магнита на контактах. По этим средствам и осуществляется замыкание и размыкание контактов.

Электродный принцип основан на токопроводящем эффекте воды (То есть если два электрода опустить на воду, то между электродами можно пустить ток, который будет проходить через воду. Если вода отсутствует, то ток проходить не будет. А специальное устройство определит ток прохождения и выполнит необходимые команды на замыкание и размыкание контактов).

Емкостной датчик уровня

Емкостной датчик работает по принципу прикосновения воды на специальную поверхность и опять же специальное устройство определяет это прикосновение. При соприкосновение воды меняется емкость, а специальное устройство выполняет команды на замыкание и размыкание контактов.

3. Ток потребления. В таком случае специальное устройство отслеживает ток потребления насоса и если ток уходит за установленные пороги, то насос отключается на некоторое время. К сожалению, такое устройство или дорогое или сложное в обращение. Поэтому спрос на такое устройство не велик. Также внятное объяснение такого устройство отсутствует.

4. Датчик протока. Движущаяся вода давит на специальную лопатку и лопатка угловой силой меняет положения контактов. Или другим способом. Принцип основан на определение расхода в трубопроводе. Если расхода нет, то и питание насоса будет отключено.

Недостатки по косвенным признакам:

1. Когда определяется вода по присутствию давления. В системе водоснабжения может возникнуть ситуация, когда в системе существует давление, но вот расход отсутствует и как на зло: Вода закончилась. В этот момент насос продолжает работать и не прекратит свою работу пока давление не достигнет установленного порога. Подробнее обсуждалось на форуме: http://santeh-baza.ru/viewtopic.php?f=4&t=69 также рассказано как эффективно настроить реле сухого хода.

2. Непосредственный контакт с водой. Такой способ только определяет присутствие воды там, где находится насос. Но вот беда возникает тогда, когда по каким либо причинам закрыт кран на линии насоса и насос работает в холостую с водой. В такой ситуации нужно защищаться от дурака и не ставить краны на линии насоса. Но вот иногда технические требования требуют ставить краны для ремонта и замены насоса. Выход есть – ставить реле протока, но без задержки времени такой «гаджет» бесполезен. Ниже будет схема.

4. Датчик протока. Есть одна очень простая схема, где используется датчик протока. Но просто датчик протока является пустышкой в защите насоса от сухого хода, если давление в системе создается этим же насосом. Если рассмотреть такую схему, то она используется только для повышения расхода там где уже существует давление и расход. Например, для повышения давления.

Электрическая схема работы реле протока с задержкой времени на защиту насоса от холостого хода.

Скачать с хорошим разрешением
