Как подключить трехфазную розетку к напряжению 380 вольт

Оглавление

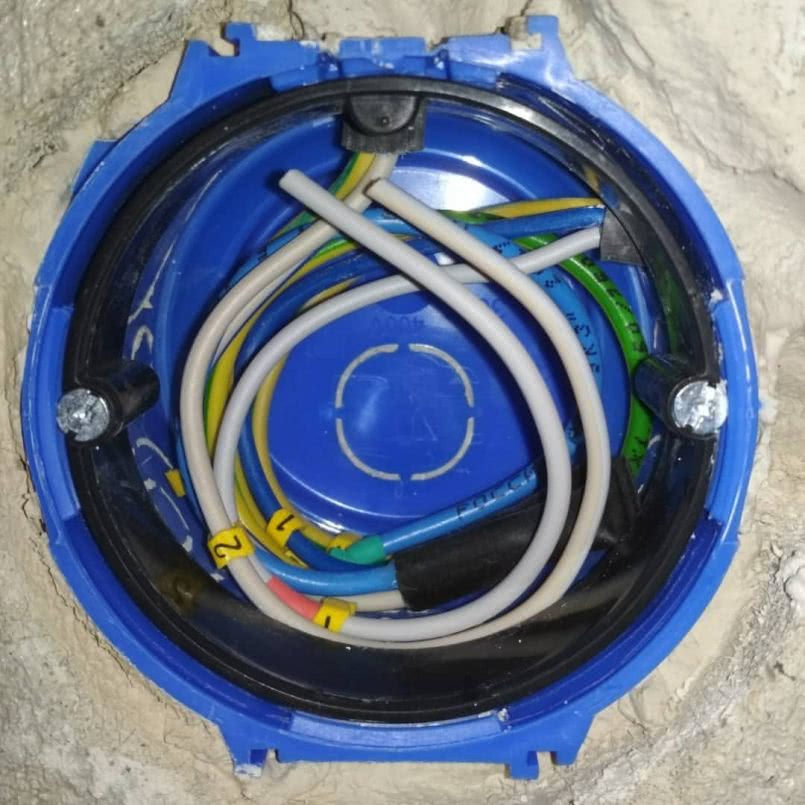

Установка розетки

В принципе, монтаж любого типа (скрытая, накладная) мало чем отличается от однофазной розетки. Однако есть важная особенность:

В силовых розетках на 3 фазы, количество контактов больше, чем в обычных. Сила прижима существенно выше. Для извлечения вилки потребуется приложить больше усилий: если крепление недостаточно надежное — есть риск просто вырвать розетку из стены. Поэтому для установки подобных изделий следует применять надежные дюбели большого диаметра, или анкерные соединения.

При монтаже такой розетки на гипсокартонную стену (без несущего капитального основания), следует установить усиливающую накладку площадью, вдвое превышающую диаметр розетки.

При подключении проводов к разъемам, не допускается слабина затяжки, или перекос фиксирующих элементов. По возможности, концы проводников надо подготовить: облудить или загильзовать многожильный проводник, или установить контактные клеммы.

Если не выполнить эти требования — по одной из фаз может возникнуть просад напряжения (по причине плохого контакта), что может привести к выходу из строя электроустановки.

Требования к эксплуатация штепсельных соединений

Требования по эксплуатации электротехнических устройств и электрических сетей отражены в «Правилах технической эксплуатации электроустановок потребителей» (ПТЭЭП). Для технических устройств, элементов сетей и аппаратов защиты, должны быть обеспечены соответствующие их техническим характеристикам условия эксплуатации (температурный режим, влажность и т.д.).

При установке дополнительных элементов электрической сети, они должны быть отражены в соответствующих схемах, а мощность подключенных устройств, добавлена к установленной мощности щита, сборки или иного элемента электрической сети, к которому выполнено подключение новой нагрузки.

При выполнении монтажных работ по установке штепсельных соединений, выполняемых в промышленных установках, должны быть выполнены следующие проверки и испытания:

Вид операции	Что проверяется	Указания по выполнению	Примечания
Проверка кабельной линии	Целостность жил и соответствие требуемой фазировке	Выполняется после завершения монтажных работ	Используются специальный приборы «фазометры» или метод пробного пуска
Проверка срабатывания аппаратов защиты	Определяется величина тока однофазного короткого замыкания	Выполняется на самой удаленной точке (потребителе), расположенной в отдельно расположенном помещении	Выполняется при помощи специальных устройств, измеряющих «петлю фаза-нуль», в линии питания штепсельные розетки

Как подключить трехфазную розетку к сети 220

Очень часто в быту используются мощные электрические плиты, потребляющие ток в пределах 40-50 ампер. Как правило, такое оборудование подключается к выделенным линиям электропитания. Подключение может выполняться напрямую от вводных клемм, расположенным на задней стенке плиты, или через специальные силовые разъемы, состоящие из розетки и вилки.

Чаще всего используется второй вариант, который считается более удобным. Если нет желания ломать кафельную плитку для скрытой проводки, может быть использована розетка накладная трехфазная, наилучшим образом подходящая для подключения. Ее номинальный ток должен быть не менее 32 А.

В первую очередь кабель подключается к самой электроплите по схеме, расположенной справа на задней стенке устройства. На ней схематично обозначена клеммная колодка, расположенная рядом, куда будут подключаться проводники. Фазные контакты соединяются общей перемычкой. Вторая перемычка соединяет контакты нуля. Последний, шестой контакт предусмотрен для подключения заземляющего провода. Обычно перемычки уже заранее установлены, однако на всякий случай рекомендуется проверить их наличие.

Подключение к вилке нужно производить внимательно. Верхний контакт обычно предусмотрен для заземляющего провода. Два других – фаза и ноль, которые могут подключать любой провод. Самое главное, чтобы в силовой розетке все провода были расположены таким же образом. В противном случае неправильное подключение вызовет короткое замыкание.

Несколько правил при подключении 380 вольт в частном доме

Устаревшие ЛЭП понемногу проходят модернизацию и переводятся на новый образец TN-C-S. При таком способе четвертый провод PEN прокладывают от питающей подстанции не одним проводом, а двумя разъединенными жилами: PE и N.

Ввод трехфазного напряжения в строение

Чтобы подключить 380 вольт в частный дом следует соблюдать некоторые правила:

передача напряжения от трансформаторной подстанции производится по ЛЭП (четыре провода), которые включают три фазных жилы (L1, L2, L3) и один общий нулевой провод PEN;
чаще всего такая линия бывает воздушной и реже кабельной.

Трехфазное подсоединение основывается на подведении всех жил к вводному аппарату объекта. Далее ток попадает на устройство учета и проходит в распределительный щиток, с целью последующей разводки по электроприемникам.

В середине вводного аппарата производится отделение рабочего ноля N и защитного PE. Затем они соединяются с главной заземляющей шиной (ГЗШ). Дальше она подсоединяется к повторному контуру заземления помещения.

Последний участок линии от опоры до ввода в дом проводится воздушным или подземным способом. Его еще называют ответвлением. Оно числится на балансе электроснабжающей организации, поэтому подключение дома производится с разрешения владельца ЛЭП.

Если кабельная линия проходит под землей, то ответвление монтируется в металлическом шкафу, который будет расположен недалеко от трассы, а у воздушных ЛЭП – непосредственно на опоре. В обоих случаях владелец обязан обезопасить их эксплуатацию и не допустить вторжения посторонних людей к электрощиту.

Отходящие линии

При трехфазном питании на фасаде дома устанавливается вводно-распределительный щит (ВРЩ). Именно в нем производится разделение PEN проводника и установлены вводной автомат, а также автоматы защиты для групповых цепей дома.

Все три фазы L1, L2, L3, заводят на трехполюсный вводный автомат (3). Там же устанавливается электросчетчик, для того чтобы вести учет расходуемого ресурса. К вводным клеммам счетчика учета присоединяют три проводника от вводного автомата и жилу N от ГЗШ. Вывод электросчетчика подключается с общим автоматом (четырехполюсным) защиты всего дома. В случае его сработки весь дом будет отключен от электропитания.

Рабочее напряжение между фазами 380 В, а между фазами и нолем 220 В. Ведь такое напряжение представляет собой три фазы в трех различных проводах, только с разным одномоментным потенциалом и частотой 50 Гц.

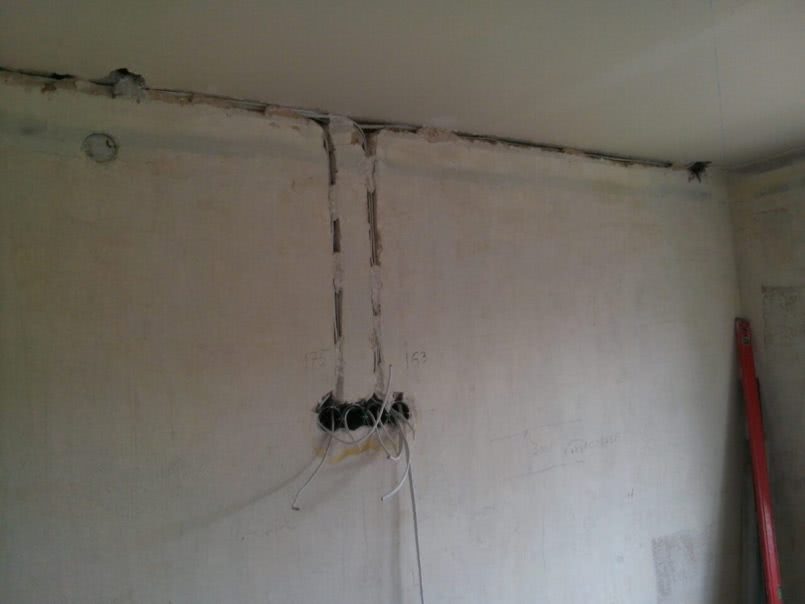

Электропроводка в доме должна разделяться на группы, каждая линия освещения защищается однополюсным автоматическим выключателем (5). Каждая группа запитываются от различных фаз.

Во помещениях с повышенным уровнем влажности нужно использовать дифавтомат (6), у которого срабатывание производится при достижении током показателя не более 30 миллиампер.

Для кухонной группы желательно устанавливать трехполюсный автомат (9) и четырехполюсный (10). Это связано с тем, что питание кухни трехфазное, поэтому при коротком замыкании фазы на ноль потребуется отсечь нулевой рабочий и все фазные жилы одновременно.

Разновидности трехфазных розеток

В отличие от однофазных, розетки на 3 фазы различаются не только по степени защиты, и способу монтажа.

Защита может быть от поражения электрическим током, а еще от пыли и влаги. Система IP** определяет, насколько корпус противостоит внешней среде. Первая цифра (пыль) может быть от 0 до 6, вторая цифра (влага, вода) от 0 до 9. То есть, маркировка IP-69 означает полную герметичность розетки.
Количество разъемов определяется способом подключения потребителя. Для схемы «звезда» потребуется минимум 5 гнезд. Три фазы, рабочий нуль и защитное заземление.
Это самая распространенная схема. Конфигурация разъемов имеет несколько стандартов, устанавливаемых производителем. Розетки такого типа необходимо покупать в паре с вилкой. Розетки и вилки разных брендов могут не подойти друг к другу.Вот так выглядит пяти контактный комплект от «Legrand»:

При подключении по схеме «треугольник», рабочий нуль не нужен. В розетке будет 4 контакта: три фазных, и защитная земля. Розетка может выглядеть так:

или вот так:

Кроме того, есть качественные комплекты, выполненные еще по ГОСТ СССР, с рядным расположением разъемов.

Теоретически, такие розетки могут работать и по схеме «звезда», если защитное заземление проведено по отдельной линии, в обход розетки. Но это небезопасно: нет уверенности, что «земля» подключена правильно.

Самое безопасное подключение трехфазной розетки — на 7 контактов. Это вариант для схемы «звезда», но на каждую фазу есть свое защитное заземление. Такой способ набирает популярность в странах Евросоюза, но практическое применение для трехфазных электроустановок сомнительно.
По способу монтажа есть три основных модификации:
- Трехфазная розетка скрытой установки. Монтажная коробка прочно монтируется в стену, розетка устанавливается заподлицо.
Не путать с понятием «розетка трехместная для скрытой установки» в данном случае речь идет о комплекте из 3 однофазных розеток в одном корпусе.
Накладная розетка. Для домашней установки не самый удобный вариант: слишком громоздкая.
Для уличного монтажа. Такие комплекты как правило имеют защиту не ниже IP-67.

Проверка розеток

Перед эксплуатацией важно сделать проверку, которая состоит из четырех основных пунктов:

Визуальный осмотр на возможные физические дефекты в корпусе.
При наличии мегаомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
С помощью прибора провоцируется короткое замыкание, чтобы проверить правильность подключения.
Замер линейного и фазного напряжения на холостом ходу.

Во время проверки рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. В конце следует еще раз проверить правильность и качество соединения. Плохо затянутый контакт перегревается и выходит из строя, повреждая при этом корпус.

При размыкании цепи может возникнуть дуга, которая создаст опасность для жизни и риск поломки. Чтобы избежать данного явления, перед демонтажем следует всегда отключать подачу тока. В более дорогих версиях стоит автомат.

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Розетка 2Р+РЕ

Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Двухполюсный автомат

Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

Подключение шин РЕ и N в щите

После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Схема подключения розетки 3Р+РЕ

Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Трехполюсный автомат

Подключение розетки 3Р+РЕ+N

Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.

Схема подключения розетки 3Р+РЕ+N

Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.

Итак:

Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.

Подключение розетки 3Р+РЕ+N

Теперь производим подключение непосредственно розетки. Прежде всего по аналогии с розеткой 2Р+РЕ садим провод защитного заземления.
Теперь нам необходимо подключить нулевой провод. Садить его следует на соответствующий контакт розетки. Обычно он подписан «N». Если такой маркировки нет, то подключить его следует к тому контакту розетки, который контактирует с нулевым контактом вилки. Если вы подключаете и то, и другое, то просто выберете любой соосный контакт на вилке или выполните подключение как рекомендует наша схема розетки 380В.
После этого к остальным трем силовым контактам подключаем фазные проводники. На этом подключение окончено. Но жестко крепить розетку мы пока не советуем и сейчас объясним почему.

Дело в том, что при подключении к любым розеткам 380В важно соблюсти фазировку. В противном случае двигатель будет вращаться в обратную сторону, что практически для всех насосов кроме поршневых недопустимо. Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения

Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения.

Изменение фазировки двигателя

Если насос вращается не в ту сторону как на видео, то исправить это достаточно просто. Для этого снимите напряжение с розетки и поменяйте местами любые два фазных провода.

Теперь вращение будет правильным для этого двигателя. В случае если к розетке будут подключаться разные двигатели, то возможно придётся менять фазировку для каждого из них.

Установка розетки

Преимущества и недостатки

Как и все материальное, трехфазный ток имеет свои плюсы и минусы. К положительным моментам применения систем с тремя или четырьмя проводами относится:

экономичность. Для передачи электроэнергии на большие расстояния используют жилы из цветных металлов, имеющих небольшие удельные сопротивления. Вольтаж делят пропорционально количеству кабелей. За счет распределения нагрузок инженеры могут уменьшить количество проводов и их сечение, что при стоимости редких материалов дает заметную экономию;
эффективность. Параметры мощности трехфазных трансформаторов на порядок выше однофазных при меньших размерах магнитопровода;

Трансформатор 3-фазного тока

простота. При одновременном подключении потребителей к трехфазной системе генерируется дополнительное электромагнитное поле. Эффект сдвига фаз позволил создать простые и надежные бесколлекторные электродвигатели, ротор которых выполнен по принципу обычной болванки и устанавливается на шариковые подшипники. Асинхронные электроприводы с короткозамкнутым ротором широко применяются в качестве силовых агрегатов. Главным преимуществом таких моторов является возможность менять направления вращения оси путем переключения на разные фазные провода;
вариативность. В цепях с несколькими фазами существует возможность получать разные напряжения. Пользователь сможет менять мощность нагревателя или сервопривода, переключившись с одного кабеля на другой;
уменьшение стробоскопического эффекта. Он достигается за счет независимого подключения разных ламп к отдельным фазам.

Наравне с достоинствами трехфазный ток имеет свои недостатки. Они включают в себя:

сложность подключения. Для подведения трехфазной сети к частному или промышленному зданию необходимо получить специальное разрешение и технические условия от локальной компании по энергосбыту. Это мероприятие достаточно затратное и хлопотное. Даже при выполнении всех условий положительный результат не всегда гарантирован;
применения усиленных систем безопасности. В трехфазной сети подается напряжение 380 В, поэтому необходимы дополнительные устройства защиты от поражения электрическим током и короткого замыкания, которое может привести к пожару. В таких случая на входе ставят еще один трехполюсный автоматический выключатель с большими номинальными характеристиками. Он поможет избежать возгорания в случае замыкания цепи;
необходимость монтажа вспомогательных модулей для ограничения перенапряжения в распределительном щите. Он необходим на случай обрыва нулевого кабеля, что приведет к увеличению напряжения в одной из фаз.

Переход на трехфазный ток целесообразен для владельцев помещений, площадь которых больше 100 кв. метров. Это относится к частным домам и к производственным зданиям. Такая схема подключения позволит перераспределять равномерно нагрузку по всем потребителям и избежать скачков напряжения.

Схема подключения розетки на 380 вольт

Обычно квартиры и жилые помещения запитываются от однофазных внешних электрических сетей. Иногда частные домовладения, гаражи, дачи имеют трехфазное электроснабжение. Для того чтобы запитать трехфазных (электродвигатели насосов и станков, сварочные аппараты, компрессоры, электроплиты), требуется наличие розетки (разъема) на 380 вольт.

Как правило, не представляет никаких трудностей сделать все соединения в однофазной розетке. В то же время, правильно выполнить подключение разъема на 380 вольт несколько сложнее — ним подходят четыре или пять кабельных жил

Важно выполнить все соединения правильно, во избежание поражения электрическим током и поломки электрооборудования

Для чего применяется электропитание с повышенным напряжением

Грозовое перенапряжение влияет на качество электроэнергии

Любые технологические и бытовые процессы зависят от качества электронапряжения. Питание низкого качества означает перебои в подаче электроэнергии, скачки, полное или частичное прекращение подачи. Повлиять может несколько факторов:

погодные условия: грозовое перенапряжение, удар молнии, другое;
сбой или поломка оборудования на электростанциях – подобные распределители построены больше 30-40 лет назад, износ и низкая пропускная способность приводят к нежелательным последствиям;
неправильное распределение кабелей, точек питания;
некорректно подобранные устройства: силовые розетки на 220в и больше, переключатели, распредкоробки, другое.

Возрастающая с каждым днем нагрузка на сети электроснабжения приводит к необходимости совершенствования и замене оборудования. Без этого могут возникать следующие проблемы:

нестабильность подачи напряжения;
невозможность проконтролировать рост или другое изменение нагрузки;
сбой и увеличение резонанса питания.

Строительство новых ЛЭП связано с большими затратами

Строительство новых линий электропередачи связано со значительными затратами и часто попросту невозможно по причинам экологического характера. Поэтому приходится увеличивать мощность энергии, передаваемой по существующим линиям, в основном за счет увеличения силы тока. Это достижимо только при следующих условиях:

отсутствие ограничений по тепловой нагрузке;
наличие стабильного распределения токов между линиями кабелей, питающими конкретное здание.

Прецедент: ФАС признало незаконным отказ электросетей подключить 380В

В частности, Белгородское управление ФАС вынесло положительное для потребителя решение по делу об отказе подключить заявителей к электросетям с напряжением 380В.

В этом случае электросеть отказала в«трех фазах», указав, что Правила технологического присоединения(основной нормативный акт, регулирующий подключение к электросетям) не содержат прямого разрешения потребителю самому определять уровень напряжения – 220В или 380В? – с которым его подключают к электросетям.

И то и другое относится к классу напряжения 0,4кВ, и уже, мол, самая электросеть определяет, по какому из них подключать конкретный объект. Заявитель в данной ситуации может указать лишь электрическую мощность, которую он хочет присоединить к электросети.

Управление ФАС с этим не согласилось. Решение было мотивировано следующим образом:

… В пункте 14«Правил технологического присоединения» действительно в качестве заявителя указано физическое лицо, обратившееся с заявкой на технологическое присоединение энергопринимающих устройств, максимальная мощность которых составляет до 15 кВт включительно, которые используются для бытовых и иных нужд, не связанных с осуществлением предпринимательской деятельности, и электроснабжение которых предусматривается по одному источнику …

Т.е. отдельного специального упоминания о том, что потребитель может настаивать на 380В вроде бы действительно нет. Но!! Дальше в решении говорится о том, что на самом деле исходя из общих требований законодательства, такое право у потребителя есть.

… Ссылаясь исключительно только на 14 пункт«Правил технологического присоединения», сетевая организация не учитывает, что, во-первых, и все остальные пункты Правил, устанавливающие перечни документов и сведений, представляемых другими категориями заявителей, точно также не содержат специального указания класса напряжения.

Это объективно обусловлено достаточностью сведений о размере запрашиваемой заявителем для подключаемого объекта электрической мощности, уровень напряжения которого является его неотъемлемым электрофизическим свойством, не предполагающим и не требующим его специального выделения. Обязательность указания любым заявителем в своей заявке класса напряжения установлена абзацем 2 пункта 8 Правил и положением части 1 статьи 26 Закона«Об электроэнергетике».

Во-вторых, сетевой организацией неправильно трактуется сам пункт 14 Правил. Из положений нормы буквально следует, что в заявке, направляемой заявителем — физическим лицом в целях технологического присоединения энергопринимающих устройств, должны быть указаны следующие данные, поименованные в перечне, то есть далее предусмотрена лишь обязательная информация для указания, а сам перечень не является исчерпывающим. Необходимость указания класса напряжения объекта электросетевого хозяйства, к которым планируется подключение, вытекает из других отраслевых норм, характеризуется волеизъявлением заявителя и имеет свои организационно-правовые причины.

В данном случае класс напряжения – это главная качественная характеристика электросетевого объекта, ближайшего к земельному участку заявителя, выступающая основным критерием определения расстояния от этого электросетевого объекта до границ земельного участка(что влияет на сумму технологического присоединения). Следовательно, заявитель(независимо, физическое он лицо или нет) обязан указывать в заявке не только класс напряжения электросетевого объекта, но также и соответствующий ему класс напряжения энергопринимающего устройства.

Самовольно ограничивать заявителя в этом электросетевая компания не имеет права, так как из действующего законодательства следует, что класс напряжения объекта электросетевого хозяйства устанавливается как одно из условий договора об осуществлении технологического присоединения. …

Поискав, можно найти и другие прецеденты решений в пользу собственников, требующих подключения напряжения 380В. Впрочем, касаются они подключения к инфраструктуре сетевых организаций, т.е. сетевых компаний. Если же речь идет об объединениях дачников или садоводов, то тут проблема серьезнее.

Проверка электрического прибора

Перед тем, как подключать устройство, советуем убедиться в его исправности – для этого, нужно замерять полное сопротивление на контактах вилки. Провод каждой обмотки должен показывать одинаковое значение активного сопротивления.

Рабочий ноль и каждые отдельные фазы, а точнее их соединение должно равняться одному и тому же показателю, о котором мы упомянули раньше.

В итоге, необходимо также замерять показатель последовательного подключения на фазных контактах. Он должен равняться удвоенной величине предыдущего показателя. В таком случае, прибор полностью исправен и готов к работе.

Как подключить духовку

Довольно часто аппараты – и Электролюкс и Самсунг, не имеют в комплектации вилки, а только питающий кабель. Какая нужна для него розетка и штепсель определяет мощность аппарата, а как подключить – проводка на кухне. На фото – подключение кабеля.

В первую очередь необходимо установить, что параметры сети в квартире соответствуют требованиям прибора. Инструкция содержит таблицу заводских значений, где указываются все требования, в том числе и какая нужна вилка.
Штепсель, выдерживающий нагрузку, закрепляют на питающий кабель. Подключение вилки к духовому шкафу Самсунг, Bosch или Электролюкс производится одинаково. Как правило, провода маркируются разными цветами. Если провода одинаковые, фазу устанавливают с помощью индикаторной отвертки.
Духовой шкаф монтируют в нишу таким образом, чтобы между задней стенкой и стеной сохранялся зазор в 30 мм, между полом и корпусом – в 85 мм. Нужно следить за тем, чтобы между прибором и стеной не оказались газовые трубы. Прибор заметно нагревается во время готовки, а газовые трубы по условиям эксплуатации исключают теплоизоляцию.

Как подключить модель без кабеля

Некоторые аппараты, отличающиеся высокой мощностью, поступают в продажу без вилки и питающего кабеля. Считается, что прямо подключение к проводке экономичнее и надежнее, поскольку исключает лишние контакты. Если же такой метод кажется небезопасным или слишком непривычным, можно подключить вилку к духовому шкафу. Какая нужна для аппарата, нужно уточнить в инструкции.

Устанавливают евро-розетку – на 16 или 32 А.
С задней части корпуса снимают защитную крышку. Здесь размещаются три провода: красный, белый и черный. Возможен еще зеленый – заземление.
Цветные провода соединяют с разъемами клемм, цвета шнура должны совпадать с оттенком проводов разъема: черный и красный означают переменный ток, зеленый и белый – заземление.
К разъему провода прикручивают винтами и оборачивают участки стыковки изолирующей лентой.
Затем устанавливают защитный щиток на корпус и подключают аппарат.
Размещают духовку с учетом тех же требований: зазор вокруг корпуса, отсутствие газовых труб.

Модель с варочной поверхностью подключается таким же образом. На фото – духовой шкаф без вилки.

Устройство

При использовании штепсельной розетки необходимо знать ее устройство.

В состав изделия входят следующие элементы:

Лицевая панель (передняя часть). Она закрывает внутренности изделия от прикосновения, изготавливается из диэлектрических материалов.
Заземляющий контакт (если он предусмотрен). Расположен сверху и снизу. Контакты имеют форму скобы, которая соприкасается с металлической частью на вилке. В зависимости от типа проводки корпус может соединиться с нулем или «землей» (если предусмотрен отдельный контур).
Входные контакты. Предназначены для подключения электрического и фазного провода. Крепление может быть винтовым или безвинтовым (пружинным). При изготовлении используется латунь или бронза.
Выходные контакты. Применяются для приема вилки, имеют специальные закругленные лепестки. Изготавливаются из латуни или бронзы. Латунь имеет меньший срок службы из-за быстрого нагрева и риска повреждения при установке в комнате с повышенной влажностью. Современные пластины изготавливаются из более надежной фосфористой бронзы.
Изолятор. Это центральная часть розетки, к которой крепятся основные элементы изделия. Делается из диэлектрика (чаще всего фарфора или пластика). Первый вариант лучше с позиции диэлектрических свойств, но уступает по хрупкости.
Корпус. Изготавливается из металла, который крепится к рамке (основанию). По бокам, как правило, предусматриваются лапки для фиксации в пластиковом коробе в стене. Спереди предусмотрен специальный ограничитель, который не дает утопить изделие глубже, чем это положено. На поверхности могут быть крепления для фиксации розетке к стене.
Рамка. В зависимости от конструкции может быть цельной (выполнена вместе с лицевой частью) или состоять из отдельного обода. При этом в продаже имеются конструкции с двумя и более розетками. В бюджетных изделиях применяется пластмасса низкого качества, которая желтеет в течение нескольких лет.

Как видно, конструкция штепсельных розеток проста, но имеет ряд особенностей. Эти знания могут помочь при выборе изделия.

Как подключить трехфазную розетку к напряжению 380 вольт

Установка розетки

Требования к эксплуатация штепсельных соединений

Как подключить трехфазную розетку к сети 220

Несколько правил при подключении 380 вольт в частном доме

Ввод трехфазного напряжения в строение

Отходящие линии

Разновидности трехфазных розеток

Проверка розеток

Подключение розеток 380В

Подключение розеток 2Р+РЕ и 3Р+РЕ

Подключение розетки 3Р+РЕ+N

Установка розетки

Преимущества и недостатки

Схема подключения розетки на 380 вольт

Для чего применяется электропитание с повышенным напряжением

Прецедент: ФАС признало незаконным отказ электросетей подключить 380В

Проверка электрического прибора

Как подключить духовку

Как подключить модель без кабеля

Устройство
