Подключение варочной панели к электросети самостоятельно

Существующие технические требования

Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.

1. Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.
2. Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5-7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.
3. Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.

Покупая новую технику, мало кто смотрит на требования по электропитанию, а зря. В старых домах при установке мощной техники бывают проблемы: может возникнуть необходимость тянуть отдельную линию. Так подключение варочной панели для сохранения гарантии требует соблюдения всех требований ПУЭ. Это значит, что вам необходима выделенная линия с соответствующим сечением провода, c установленным на линии защитным автоматом. Эта линия может заканчиваться специальной розеткой а может — клеммной коробкой. Если установлена будет розетка, то кабель от варочной поверхности должен заканчиваться силовой вилкой, при установке клеммной коробки концы проводов оконечивают зажимами, можно их залудить и свернуть в кольцо.

Кабель для электроплиты и варочной панели

Подключение варочной панели производят строго по инструкции. Если сечение проводов и розетка неправильно подобраны, а панель неверно подсоединили, то это может привести к пожару. Согласно требованиям ПЭУ (правила устройства электроустановок), кабель для варочной панели может быть только медным. Алюминиевый разрешается прокладывать только если его сечение  — 16 кв. мм и более. К квартирам это не относится.

Электрические панели удобны тем, что быстро нагреваются. Это происходит за счет мощности, которая достигает 7 кВт и более. Именно поэтому многие модели можно подключать к сети как 220 В, так и 380 В.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

• номинальное напряжение;
• материал, из которого изготавливаются жилы провода;
• сечение кабеля;
• удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Требования, которым должен соответствовать электрокабель

Не всегда в комплекте с электрической плитой идет кабель — в этом случае его придется покупать отдельно

Но как его выбрать? На какие моменты обратить внимание?. Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

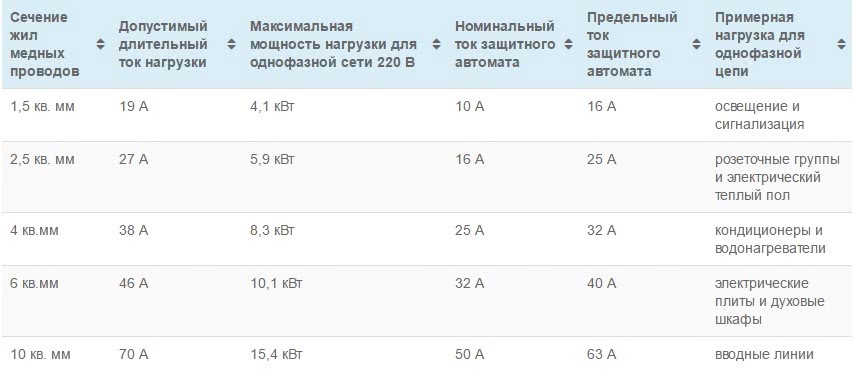

1. Мощность. Она указана в техпаспорте. Именно от мощности зависит сечение провода, точнее то, каким оно должно быть. Если мощность прибора, подключенного к однофазной сети не более 3 кВт, то размер сечения, который подойдет в этом случае, составляет 1,5 кв. мм, для мощности 3-5 кВт — 2,5 кв. мм, 7,5-10 кВт — 6 кв. мм. Если подключение происходит к трехфазной сети, а мощность не более 5 кВт, то размер сечения будет 1,5 кв. мм, при мощности в 10 кВт необходим проводник диаметром 2,5 кв. мм.
2. Фазность подключения. Этот фактор зависит от количества жил кабеля. Он бывает трехжильным или пятижильным. Количество жил кабеля зависит от сети электропитания в доме, а сеть бывает однофазной или трехфазной. Для однофазной сети кабель должен иметь три жилы (нулевую, фазную и жилу заземления). А для трехфазной сети провод состоит из пяти жил (нулевой, заземляющей и трех фазных).

Технические характеристики, влияющие на подключение варочной панели к сети

При выборе варочной панели мало кто уделяет внимание требованиям по электропитанию. Однако это важнейшая характеристика, поскольку при монтаже современной техники в старых домах зачастую возникают проблемы с электропроводкой

Поэтому лучше сразу сделать линию с проводом нужного сечения и защитным устройством. Большую роль играет количество фаз и наличие заземляющего контура.

Варочные панели бывают разными и различаются они по типу нагревательного элемента:

• ТЭНы;
• газовые;
• индукционные;
• комбинированные (электрические и газовые конфорки).

Также варочная панель может идти в комплекте с духовым шкафом, что смотрится гармонично и современно.

Варочная поверхность подключается к выделенной электролинии с розеткой и заземлением. Розетка должна выдерживать ток 32-40 А, а подключаемый кабель должен быть трехжильным с сечением не менее 4 кв. мм. В городских квартирах практически везде используются комбинированные или газовые варочные панели. Индукционные и ТЭНовые используют в домах, где невозможно подключиться к газовой магистрали.

Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Врезная двухконфорочная электроплита

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

индукционные варочные панели

Подключение газовой варочной панели

При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.

Встроенная газовая панель

Подключение газовой ВП к баллону 50 литров

Стоит учесть, что плиты, изготовленные для работы на магистральном газе оснащены жиклерами (т.е. форсунками), не подходящие для баллонов. Жиклер по своей форме напоминает болт, с проделанным в нем отверстием, сквозь которое газ поступает к плите. На баллонах применяются жиклеры меньшего размера, потому что давление пропана гораздо выше, чем давление у природного газа.

Жиклер

Необходимо определиться с местом установки устройств, т.к. по технике безопасности они обязаны находиться на расстоянии как минимум 100 сантиметров друг от друга. Также в помещении, в котором подключено газовое оборудование, должна иметься форточка.

Желательно, чтобы баллон помещался в специальный шкаф. Можно поместить его в кладовой, но необходимо проделать отверстие в стене для шланга. Лучший вариант, когда баллон расположен на улице, в специальном металлическом боксе, запирающемся на ключ.

Баллон помещался в специальный шкаф

Как подключить газовый шланг к панели:

• Штуцер подсоединяется с патрубком панели. Допускается использовать ФУМ-ленту для уплотнения соединения.
• К штуцеру подсоединяется шланг. Гайка на штуцере закручивается до конца.
• К баллону присоединяется редуктор. Он фиксируется переходником. Соединение заматывается ФУМ-лентой.
• Шланг соединяется с редуктором и плотно крепится при помощи хомута.

Следует нанести на места стыков мыльный раствор, чтобы убедиться в герметичности соединения. Если при подаче газа стали появляться мыльные пузыри – значит в этом месте утечка. Требуется разобрать и собрать конструкцию заново.

Установка редуктора

Возможные проблемы и советы профессионалов

Самая распространенная ошибка при самостоятельном подключении – неправильное положение фазных перемычек или их отсутствие. В случае этой ошибки будут работать только две конфорки из четырех (однофазное включение трехфазного устройства). Одной из часто встречающихся причин повреждения варочной панели и внутренней проводки является позднее срабатывание защитных устройств при превышении допустимого тока вследствие перегрузки или короткого замыкания. Регламентированное ПУЭ время срабатывания защиты 0,4 секунды по статистике выдерживается далеко не всегда. Чаще всего это является результатом использования дешевых нелицензионных устройств защитного отключения и дифференциальных автоматов китайского производства. Особенно опасно покупать УЗО и дифференциальные автоматы у случайных людей.

При «перекосе фаз» в результате неравномерной нагрузки на нулевом проводе возможно появление напряжения величиной до 110V относительно потенциала заземления. По этой причине для надежного отключения варочной панели при возникновении нештатной ситуации нужно устанавливать рекомендованный производителем двухполюсный автомат (при срабатывании он разрывает и фазный и нулевой провод).

По причине некорректной работы защитного сетевого оборудования при коротком замыкании в варочной панели, в силовом кабеле или в розетке часто повреждается внутренняя проводка или выходит из строя сама варочная панель. Защитные автоматы старого типа (тепловые) не обеспечивают необходимого времени срабатывания (быстродействия). В соответствии с требованиями ПУЭ для подключения индукционных варочных панелей рекомендуется использовать УЗО и дифференциальные автоматы (дифференциальные реле) с такими параметрами:

• для подключения к однофазной сети: автомат на 32А или УЗО на 40A и дифференциальный автомат на 30мА;
• для подключения к трёхфазной сети: автомат на 16А или УЗО на 25A и дифференциальный автомат на 30мА.

При нарушении контакта в розетке возникает искрение или электрическая дуга, которые приводят к сильному нагреву. Для недопущения этих ситуаций при планировании места для установки розетки необходимо учитывать следующие моменты:

• контактные ламели розетки должны надежно контактировать со штырями электрической вилки;
• количество контактов в розетке должно быть не меньше количества жил на проводе;
• после установки розетку необходимо надежно закрепить;
• розетку нужно устанавливать на негорючую поверхность, если это требование выполнить невозможно, под розетку подкладывают прослойку из асбеста или специальную прокладку из негорючего материала;
• нельзя устанавливать розетки рядом с рукомойниками, чтобы при мытье рук в них не попали брызги воды;
• после окончания монтажа перед первым включением варочной панели разводку кабеля от вводного щитка до розетки необходимо прозвонить тестером.

При возникновении неисправности после включения или в процессе работы на экране сервисного процессора высвечивается инженерный код и звучит аварийный зуммер. При неоднократной выдаче кода необходимо обратиться по телефону в сервисный центр. Промедление грозит распространением неисправности на другие узлы и делали, что может резко увеличить объем работы и стоимость ремонта. Никогда не покупайте варочную панель или аксессуары к ней у случайных людей.

Кроме приобретения некомплектного изделия за очень большие деньги, в этой ситуации можно в лучшем случае получить некомплектную модель (без крепежа, шнуров, винтов и шурупов), контрабандный товар без официального гарантийного талона или хорошо замаскированную варочную плиту БУ, которую отремонтировали в кустарных условиях. Без официально оформленного талона с отметкой даты продажи и печати магазина сервисный центр бесплатный гарантийный ремонт не производит.

О том, как правильно подключить варочную панель к электросети, смотрите в следующем видео.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

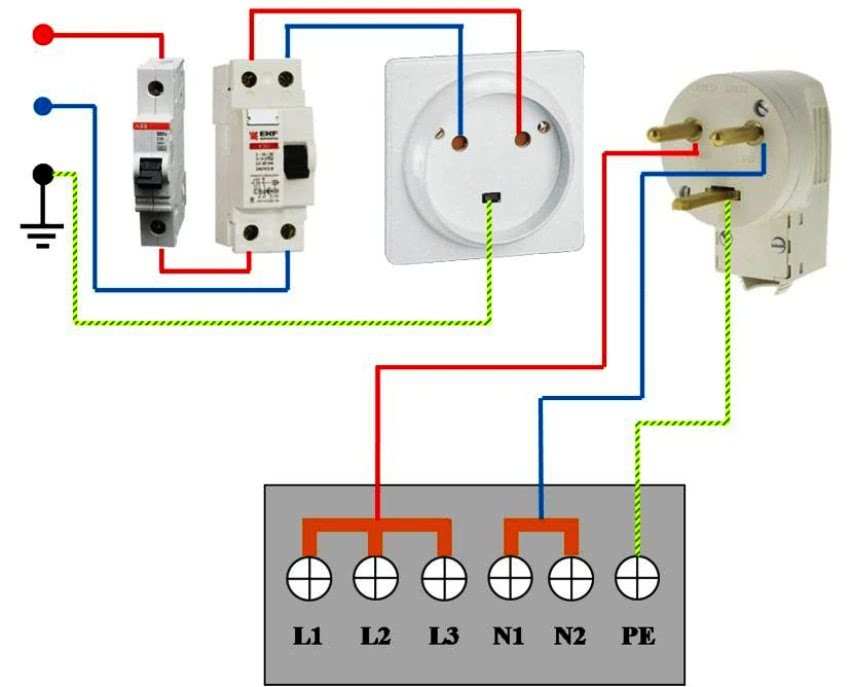

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

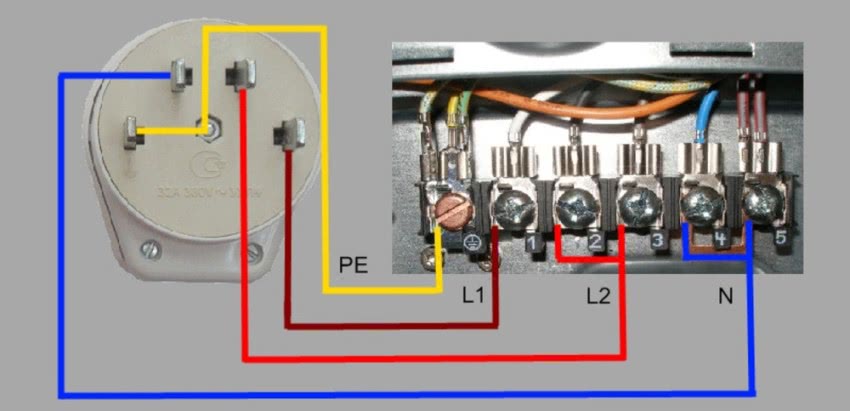

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

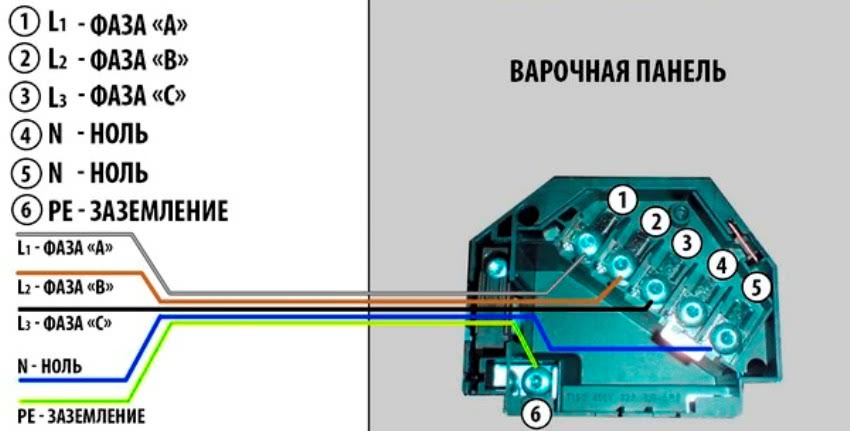

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Установка варочной поверхности

Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.

Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.

1. Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
2. Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
3. Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
4. Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
5. Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
6. Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.

На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Почему стоит обращаться в «РемБытТех»

• Бесплатная консультация. Даём советы по устранению неполадок в варочных панелях в сервисе Вопрос-ответ. Мастер отвечает в течение 2-х суток.
• Мастера с опытом работы. Мы берем в штат лишь сотрудников, имеющих профильный опыт по ремонту плит и панелей не менее 5 лет.
• Диагностика – за наш счет. Мы не взимаем плату за диагностику неисправной варки в случае, если вы соглашаетесь на дальнейший ремонт.
• Чиним быстро и с гарантией. Мы выезжаем на заявки в срок, не превышающий 24 часов. На работы даем гарантию до 12 месяцев. В работе используем только новые, оригинальные запчасти.
• Работаем ежедневно с 8 утра до 22 часов вечера. Мастера работают по графику, наиболее подходящему нашим клиентам. Вызвать специалиста можно на раннее утро или поздний вечер так, чтобы ваш привычный ритм жизни не пришлось перестраивать.
• Скидки для пенсионеров и малообеспеченных граждан. На работу мастера предоставляются скидки 10% для пенсионеров и 5% – по соцкарте москвича.

Обзор цен на розетки

Сегодня приобрести розетку для плиты можно практически в любом отделе электротоваров. Стоимость их несколько выше, чем у обычных бытовых розеток, что связано со сложностью их конструкции. Стоимость модели среднего ценового сегмента колеблется в диапазоне 400 рублей.

• Москва и Киев – 420 руб.
• Самара – 405 руб.
• Екатеринбург и Воронеж – 400 руб.

Но для дизайнерских розеток, от известных западных производителей, цена может достигать нескольких тысячей рублей. Среди них имеются настоящие шедевры, выполненные под мрамор, натуральное дерево, стилизованные под хай-тек. Это позволяет с успехом вписать их в любые варианты интерьерной отделки вашей кухни. Точно также можно найти в продаже и бюджетные варианты «Мэйд-ин-Чина», стоимостью порядка 150-250 рублей.

Способы соединения проводов

Сегодня не раз упоминалось об электробезопасности.В местах соединения проводов необходимо использовать правильные изолирующие материалы и специальные переходники, рассмотрим самые надёжные из них.

Соединение гильзами

Гильза – это медная или алюминиевая трубка определённого сечения, в которую с разных сторон вставляются два соединяемых провода. После чего она просто обжимается специальным инструментом, хотя можно её просто сплющить молотком. Получается плотный и надёжный контакт, который не даёт двум проводам смещаться относительно друг друга.

Соединение проводов гильзами

Есть два требования к данному типу соединения:

1. Сечение гильзы подбирается под сечение провода. Если один из них меньшего размера, то его надо дополнить куском провода до полного соответствия двух параметров.
2. После проведения стыковки место соединения изолируется. Сегодня многие производители предлагают гильзы в изоляционной полимерной оболочке, что упрощает сам процесс стыковки.

У этого способа соединения есть один существенный недостаток: оно является неразъёмным.

Гильзы в изоляционной оболочке

Соединение через монтажную коробку

Поэтому альтернативой описанному выше способу может стать монтаж электрических проводов с помощью специальной изоляционной коробки. Для соединения проводов в ней потребуется всего лишь отвёртка. Сама коробка – приспособление компактное, некоторые модели меньше розеток, внутри них располагаются клеммы. Основная задача – правильно состыковать между собой провода. Поэтому внутри коробки каждый контакт производитель обозначает буквами или значками. Так что ошибиться вряд ли получится.

Статья по теме:

Монтажная коробка для подключения проводов от варочной панели

С чего начинать

В независимости от того, какой прибор был вами приобретён, его надо установить в столешницу. Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться. Именно от этих размеров придётся отталкиваться в процессе подбора шкафа для варочной панели.

Последовательность действий по установке варочной панели.

Фото
Описание работ

На заранее выбранное место делаем разметку. Для этого просто переворачиваем панель и обводим контур.

На любом участке разметки делаем отверстие для пилки электролобзика с помощью обычной дрели.

Приступаем к просверливанию контура.

Вот что должно получиться в конце этой операции.

Проверяем качество «посадки» прибора в столешницу

Тут торопиться нельзя, важно точно и досконально вымерить все расстояния, не оставив зазоры.

Места стыков обрабатываются силиконовым герметиком.

Конструкцию прижимаем руками для прочной фиксации.

Переходим к монтажу корпуса прибора к столешнице. Для этого используем специальные скобы

Они могут быть разной формы и размеров, но суть их установки заключается в том, что в них есть две прорези. Через одну скоба крепится к столешнице, через вторую − к плите.

Полностью установленная варочная панель выглядит вот так.

Видео: как своими руками правильно провести установку варочной панели в столешницу

Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та кухонная мебель, которая будет находиться в непосредственной близости к плите.

Как правильно подобрать кабель для электроплиты: рекомендации =»30″>

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

• количество жил;
• толщина.

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода

Оба эти варианта подходят для подключения варочного устройства.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

• NYM;
• ВВГНГ;
• ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Для подключения варочной панели рекомендуется использование проводов мягкого типа
