Калитка для забора своими руками

Оглавление

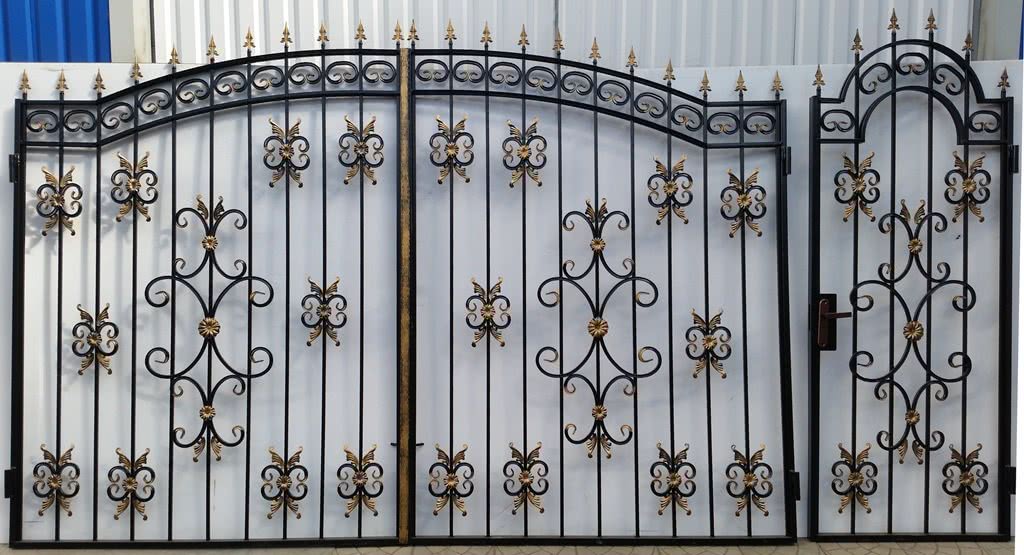

Изготовление кованых ворот из готовых элементов

Способ для любителя, подразумевающий использование готовых металлических элементов с дальнейшей их сборкой.

Необходимые материалы и инструменты

  1. Электросварка.
  2. Кованые элементы.
  3. Профилированный лист.
  4. Схема монтажа.
  5. Все необходимое для газовой сварки.
  6. Небольшие тисы.
  7. Мощные тиски, которые хорошо закреплены. Зажав пику в тисках, можно сделать на ней витки.
  8. Четырехугольник.
  9. Чертеж.
  10. Профильная труба.
  11. Петли.

Нужно приобрести металлические изделия для изготовления ворот:

  • лист;
  • пруток;
  • четырехгранник;
  • уголки;
  • элементы декорирования.

Третий незаменим для основания пик, их делают из листового материала, количество которого рассчитывается по формуле: сумма числа пик + 30% запас.

Технология изготовления ворот: как сделать каркас и закрепить детали

Элементы декора часто увеличиваются в размерах после изгиба или обрезки и это необходимо учитывать. Изготовление значительно облегчится, если нагреть металл и дать остыть на воздухе (это устраняет пружинистость металла).

  1. Трубу для каркаса разрезают, поворачивая (для ровного среза), в соответствии с необходимыми размерами. Если нужна изогнутая верхняя часть каркаса, то это делают на трубогибе.
  2. Собирать детали каркаса можно только после того, как доделаны все детали.
  3. Затем детали каркаса раскладываются и привариваются друг к другу электросваркой, чтобы получилась целостная конструкция. Для закрепления профиля можно использовать струбцины.
  4. Потом аккуратными сварочными швами электросваркой закрепляем кованые детали на каркасе по эскизу. Делать это нужно аккуратно, чтобы швы не были видны. Сначала необходимо закрепить крупные детали каркаса, а затем заполнить промежутки мелкими. Наплывы в швах убирают болгаркой.
  5. Если необходимо сделать глухие ворота, с обратной стороны приваривают профилированный лист.

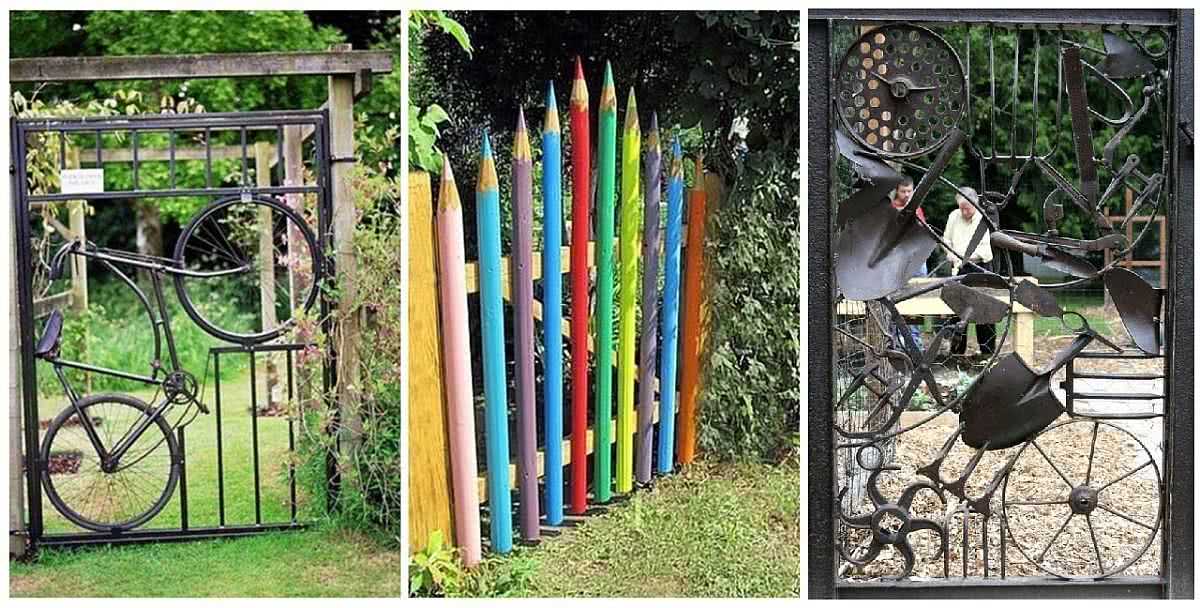

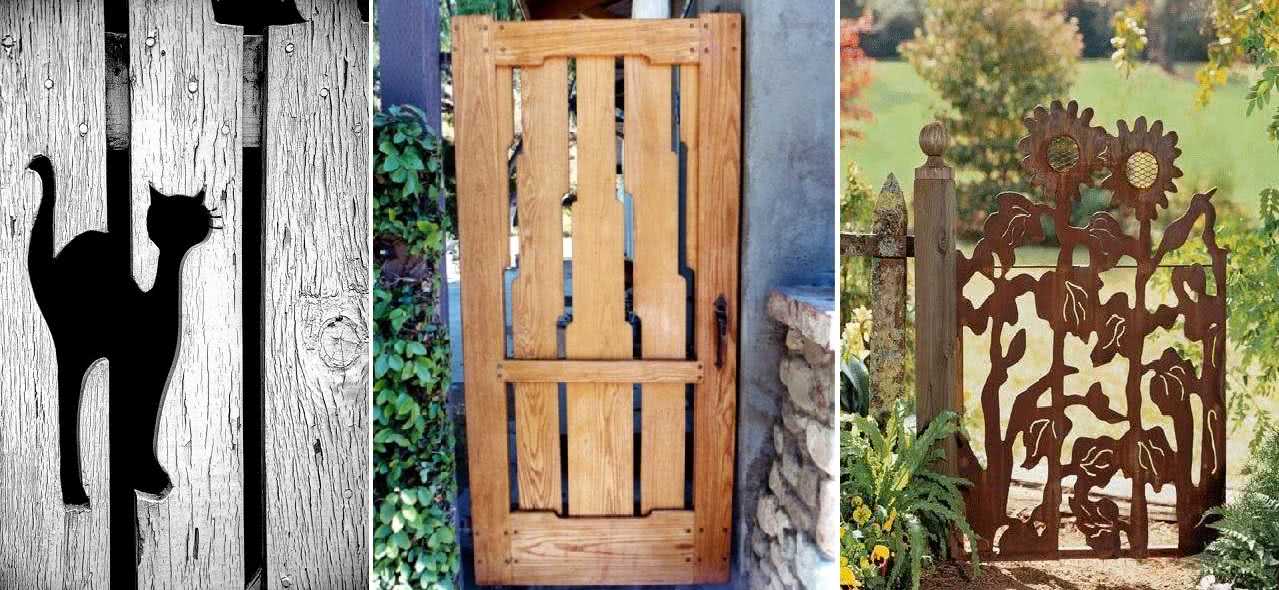

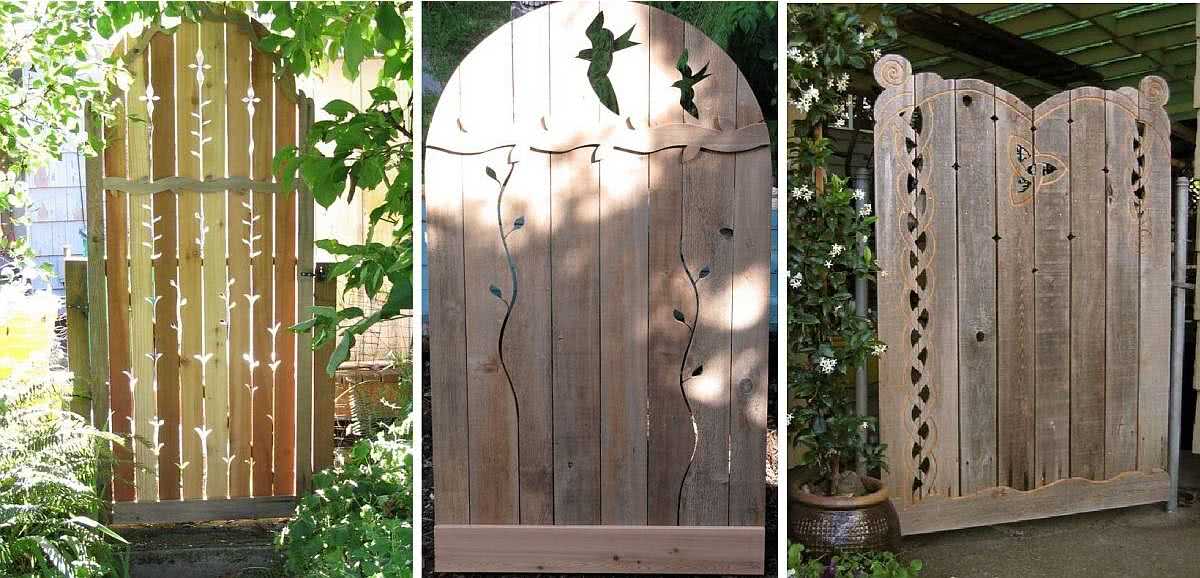

Фото красивых калиток

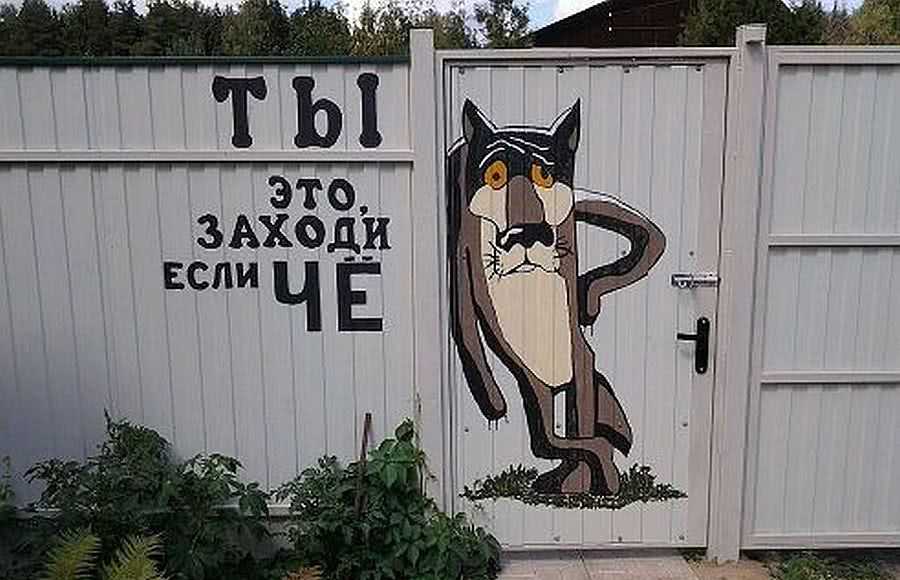

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка — материал для эксклюзивного дизайна.

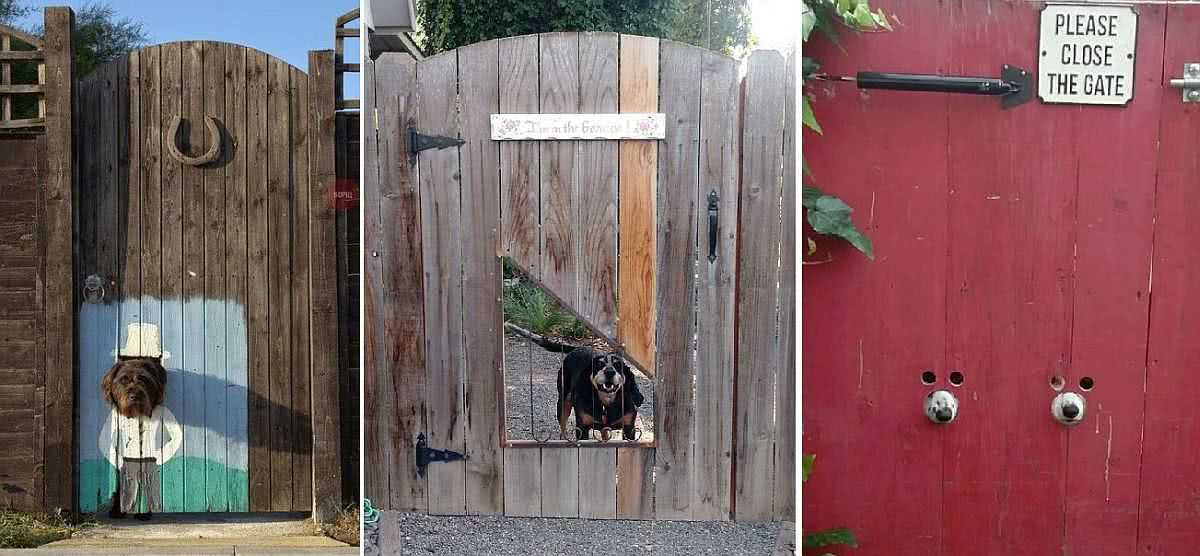

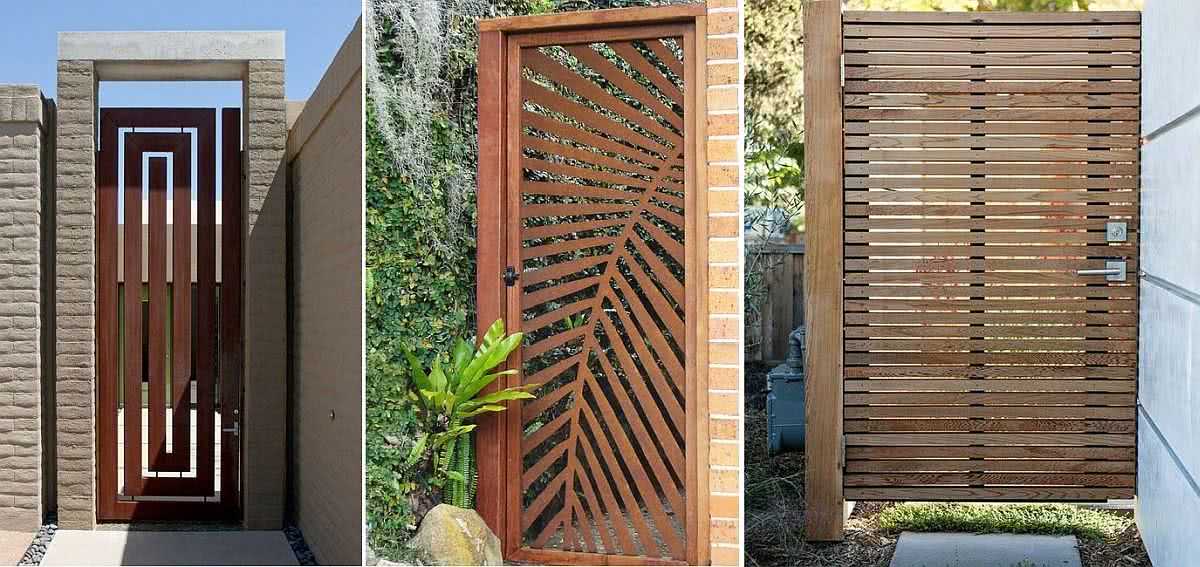

Для любимцевДля домов в современном стиле калитки нужны соответственныеИз самых разных материалов… даже из сучковДревесина и кованные элементы — беспроигрышная комбинацияГлавный компонент — фантазияТрафарет изменяет даже самый простой заборСделать пару вырезов в досках… оригинальная деревянная калитка готова!В гости к сказкамВелосипед, колеса, лопата — все материалы для изготовления калитокК забору из евроштакетникаНебольшой фрагмент — кот из фанеры…Оригинальный дизайн… со стороны двораДаже калитка из профнастила может быть оригинальной

Этап 3. Обшивка

Для изготовления сплошной калитки крепите доски вплотную, а для получения решетчатой конструкции — на определенном расстоянии.

Важно! Чтобы избежать проблем, приобретайте нужные материалы для обшивки только после изготовления каркаса. Тщательно все рассчитайте и закажите доски выверенной ширины

Это позволит сэкономить на покупке материалов, снизить трудозатраты и создать именно то, что нужно.

Если вы хотите сделать калитку с резными штакетинами, обработайте доски заранее. Уже закрепленные элементы не следует подвергать нагрузкам.

Для фиксации реек, досок и других материалов используйте оцинкованные саморезы. Их длина должна быть чуть меньше, чем общая толщина каркаса и обшивки.

Металлические калитки

Изготовление таких калиток доступно тем, у кого есть сварочный аппарат и уверенное владение этим инструментом. Изделия из металла более долговечные и износостойкие, поэтому им все чаще отдают предпочтение.

Варианты калиток из металла

Даже при желании иметь деревянную калитку, каркас для неё часто делают металлическим. Для его изготовления нужна профильная труба квадратного или прямоугольного сечения. В некоторых случаях к внутреннему периметру рамы приваривают ещё и металлический уголок, к которому прикручивается наполнение из гладкого или профилированного металлического листа, деревянных досок, фанеры, поликарбоната и т.д.

Металлическая рама для калитки

Инструкция по изготовлению каркаса

Шаг 1. Измеряем расстояние между опорными столбами и определяемся с размерами полотна калитки с учетом всех необходимых зазоров.

Выполняют точные замеры

Шаг 2. Нарезаем профильную трубу сечением 25х50 мм по размеру. На горизонтальных деталях оставляем «ушки», которые будут закрывать вертикальные стойки, чтобы в них не попадали осадки.

Нарезают трубы по размеру

Шаг 3. Выкладываем детали на ровной поверхности под прямым углом друг к другу и прихватываем стыки сваркой с одной стороны.

Заготовки располагают под прямым углом друг к другу

Шаг 4. Убеждаемся в том, что все элементы каркаса находятся в одной плоскости, при необходимости устраняем «винт».

Перед свариванием деталей нужно убедиться в ровности стыков

Шаг 5. Переворачиваем каркас и свариваем все стыки на чистовую.

Выполняют сварку узлов

Шаг 6. Вырезаем из такой же трубы горизонтальную перемычку, измерив расстояние между внутренними гранями вертикальных стоек.

Усиливают каркаса горизонтальной перемычкой

Шаг 7. Устанавливаем перемычку посередине конструкции и привариваем её. Вместо горизонтальной перемычки можно приварить диагональную укосину.

Приваривают перемычку

Шаг 8. Шлифуем места сварки.

Сварочные швы шлифуют болгаркой

Шаг 9. Привариваем к одной из стоек половинки петлей без штыря отверстием вниз.

К раме приваривают половинки петель

Шаг 10. Устанавливаем каркас между столбами и фиксируем в нужном положении, обязательно выровняв по вертикали. Отмечаем положение ответных частей петель на опорном столбе и привариваем их.

Приваривают вторую часть петель к опорному столбу

Шаг 11. Привариваем ко второму столбу уголок в качестве притвора.

На втором столбе должен крепиться ограничитель для калитки

Шаг 12. Обшиваем каркас профлистом.

Готовую раму обшивают профнастилом под цвет забора

Далее можно приварить замок или задвижку, и калитка готова.

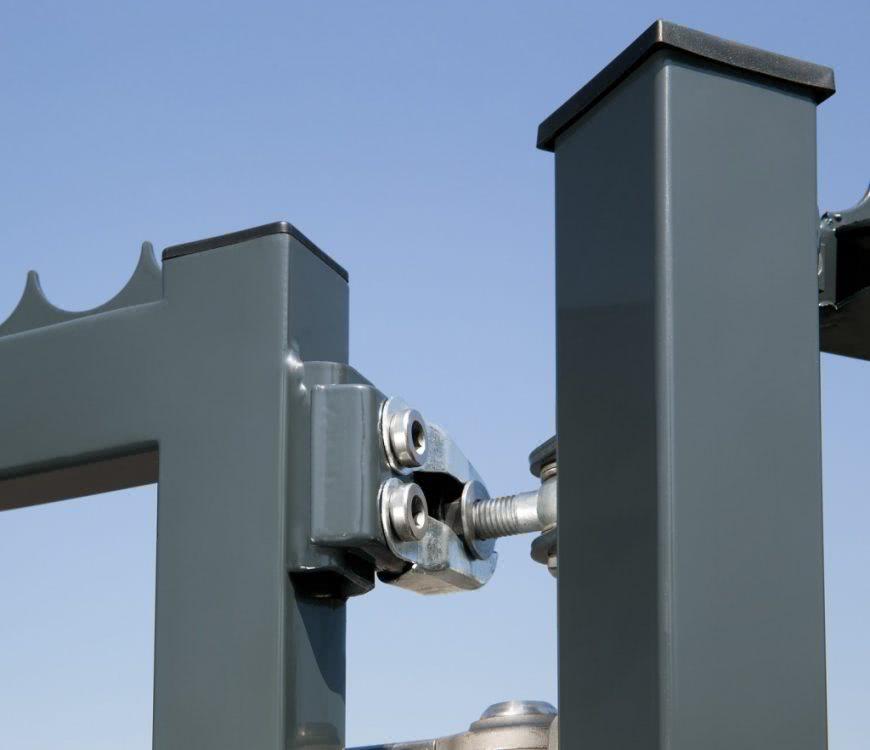

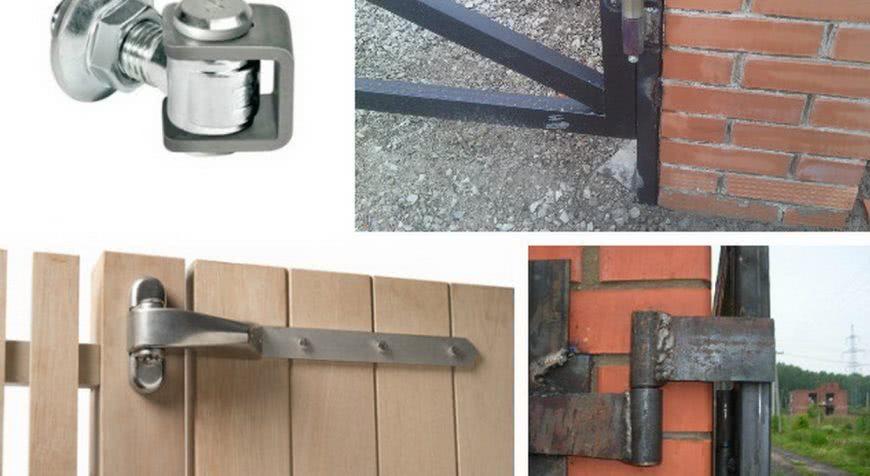

Петли для металлических калиток

В зависимости от сечения трубы каркаса и вида облицовочного материала, металлическая калитка весит не менее 20 кг, а чаще гораздо больше. Поэтому для её установки необходимо использовать гаражные петли с шариком или опорным подшипником.

Такие петли лучше всего подходят для металлической рамы калитки

Их размер и количество подбираются по нагрузке с приличным запасом на случай ветровых воздействий. Тяжелые створки лучше вешать на три петли.

Приведенные в статье примеры изготовления калиток можно использовать лишь как шаблон для создания моделей собственного сочинения. Например, облицевать деревянный Х-образный каркас не одинаковыми штакетинами, а элементами разной ширины или высоты. Или нашить на металлическую раму доски и украсить полотно кованым декором.

Технология изготовления кованых элементов

Технологическая обработка металла включает в себя различные методы. Выполняя операции ковки, специалист использует разные приемы, применяет специальные инструменты, придавая материалу необходимую форму и габариты. Чтобы приступить к самостоятельному изготовлению ворот, следует ознакомиться с существующими технологиями. Ковка – высокотемпературная обработка металлической заготовки. Особым ее видом является холодный способ.

Холодная ковка и необходимые инструменты

Метод холодной обработки металла позволяет деформировать его без нагрева. Этот способ не требует специальных кузнечных навыков, поэтому получил довольно широкое распространение. Используя такую технологию можно самостоятельно изготовить красивые ворота. Большая часть деталей делается своими руками, некоторые кованые элементы (листья, цветы, узоры) придется приобрести в готовом виде. Твердо решив изготовить конструкцию в домашних условиях, стоит учитывать ряд моментов:

  • процесс занимает достаточно много времени;
  • при деформации прутка этим способом, его прочностные характеристики снижаются;
  • выправить неправильно согнутую заготовку проблематично, а иногда невозможно;
  • для работы потребуются специальные приспособления;
  • приобретенное или собственноручно изготовленное оборудование в дальнейшем может не понадобиться;
  • несмотря на возможные сложности, которые могут возникнуть в процессе работы, самодельные въездные ограждения обойдутся намного дешевле покупных моделей;
  • для придания конструкции законченного вида стоит задуматься о приобретении готовой кованой фурнитуры.

Для создания деталей потребуются следующее станки и шаблоны: гнутик, улитка, волна, твистер, фонарик, глобус. Покупать оборудование для единичного производства элементов не рентабельно. Его стоимость окупится лишь после изготовления нескольких ограждений. Для экономии средств можно самостоятельно сделать простейшие приспособления. Из инструментов понадобится лишь сварочный аппарат и болгарка.

Горячая ковка

Горячая ковка – один из древнейших методов работы с металлами, он не потерял своей актуальности и сейчас. Так создают уникальные изделия, часто выполненные по индивидуальным заказам. Все элементы изготавливают вручную, каждый из них получается эксклюзивным. Суть заключается в нагреве сплава железа с углеродом (сталь) в горне или печи, после чего ему придают нужную форму.

При работе используют разные инструменты: молоты, кувалды, клещи, наковальню, вилки для гнутья, слесарно-кузнечные зубила, гвоздильни, гладильни. Ковка заготовок требует от специалиста наличия некоторого опыта и знаний в области термической обработки материалов. Передержанный в печи металл потеряет свои свойства, станет более хрупким, в процессе обработки могут появиться дефекты, например, трещины.

При отсутствии специального образования, навыков, оборудования, профессионально создать кованые элементы в домашних условиях не получится. Однако можно попробовать проявить себя, организовать рабочее место из доступного, сравнительно недорогого оборудования. В качестве наковальни можно использовать кусок рельсы, горн сварить из подручных средств, обеспечить подачу воздуха при помощи пылесоса.

Установка крепежей и подвижных элементов

Установка подвижных частей и крепежей является самым важным моментом, т.к. будет отвечать за работу ворот в целом. На данном этапе производиться установка роликовых опор. Делается это строго по заводской инструкции, которая обязательно идет в комплекте с изделием.

Для монтажа подвижного механизма создается каркас: делается рамка, размеры которой будут соответствовать размерам ворот, и крепиться к внутренней стороне забора анкерными болтами.

Далее приступают к установке двигателя и элементов, отвечающих за управление конструкцией.

Стоит отметить, что все электрические провода должны быть изолированы должным образом. С этой целью их можно разместить в противопожарном гофрированном шланге.

Другие разновидности

Несмотря на широкий выбор современных изделий, классический сеточный вариант продолжает пользоваться большим спросом. И хоть такое изобретение не может похвастаться особой эстетичностью, он стоит недорого и не требует сложного монтажа.

Именно таким образом чаще всего защищают хозяйственные дворы, сооружения для домашних животных и другие постройки. В качестве материала обшивки принято задействовать сетку рабицу, хотя можно рассматривать и более технологичные варианты.

Ключевым преимуществом сеточных моделей является отсутствие нагрузок на ограждающую конструкцию, а также свободное продувание ветрами без деформаций. Исходя из этого, каркасы ее створок создают из уголка. Кстати, изготовить калитку из уголка своими руками проще простого.

Это интересно: козырек над калиткой из поликарбоната.
Калитка из сетки не требует дополнительной опоры в виде столбов из-за небольшого веса

Еще одной популярной разновидностью является кованная конструкция. Стоит изделие недешево, да и его нужно заказывать у специальных мастеров, ведь самостоятельное производство требует существенных затрат времени, а также навыков. Но несмотря на это, кованная калитка считается хорошим показателем высокого вкуса и финансового положения хозяев дома.

Чтобы не заказывать целое полотно у мастера, можно обойтись несколькими декоративными элементами, которые вполне реально выковать в домашних условиях. Для этого нужно обладать определенными знаниями в кузнечном деле, а также подготовить соответствующее оборудование. Но можно еще упростить задачу, купив готовый декор для калиток в специализированном магазине. Но особой уникальности от подобного оформления ждать не придется, так как производственные кованные изделия однотипны и привычны.

Специально для вас:

Раздвижные автоматические двери для торговых центров

Морозостойкие уличные дверные доводчики: особенности и преимущества

Как сделать козырек над калиткой из поликарбоната своими руками

Изготовление калитки из профнастила своими руками

Ворота безопасности для детей — какие требования к калиткам на лестницы

Как сделать калитку из профильной трубы своими руками

Для каких ограждений используется

Зачастую при создании калитки для дачного забора применяется тот материал, что и для секций. Но в варианте с ковкой это не всегда так. Узоры из металла прекрасно сочетаются с профнастилом, кирпичными секциями, резными пролетами из дерева.

Интересное сочетание ковки и поликарбоната. Прочность материала и большой выбор цветов позволяют создать ограждение с уникальным внешним видом.

Ознакомьтесь с пошаговым возведением кованого забора.

Не стоит использовать кованую калитку под легковесные конструкции из деревянного штакетника, сетки рабицы. Большая нагрузка от створки, воздействуя на неукрепленный фундамент, приведет к деформации всего сооружения.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений

Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Размеры и форма

Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При этом стенки лучше выбрать потолще, так как это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Калитка — устройство, размеры

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, так как зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, а также будет трудно пронести при необходимости какие-то крупные вещи.

Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.

Дополнительные укосины увеличивают жесткость

Лопатой или при помощи бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.

Тщательная подготовка – половина успеха

Чертеж с указаниями размеров и материала для изготовления своими руками

Металлическая калитка изготавливается по заранее подготовленной схеме с участием сварочного аппарата. И как только материал будет приобретен, следует подготовить рабочее место.

Профессиональные сварщики прекрасно понимают, насколько важен и удобен сварочный стол. Конечно, его отсутствие не должно остановить все работы. Можно заменить профессиональный стол просторной ровной поверхностью, на которой своими руками сооружается подобная конструкция. По уровню выставленные подставки накрываются листом ЦСП (цементно-стружечная плита). На нем удобно будет сделать чертеж будущей конструкции и провести сварочные работы.

Перед началом работ требуется уяснить некоторые моменты:

  • от нагрева металл расширяется, а при остывании снова сужается, поэтому весь процесс сварки требует постоянных измерений;
  • если калитка своими руками будет изготавливаться из ржавого материала, то перед процессом сварки рекомендуется его тщательно очистить, это позволит делать ровные и аккуратные швы;
  • забота о безопасности проведения сварочных работ занимает не последнее место.

Будем рассчитывать на то, что у вас уже есть навыки работы со сварочным аппаратом, и о выборе электродов и режиме тока упоминать не будем.

Монтаж деревянной калитки: инструменты и технология

Перед тем как продумывать эскиз деревянной калитки для своего дома, посмотрите фото уже готовых изделий – вы увидите, что они могут быть самых различных конфигураций: сплошные, решеточные, с подкосом. Оцените, какой вариант впишется в ваш приусадебный участок, и главное – какую идею вы сможете реализовать, ведь непрофессионалу непросто работать с деревом.

После эскиза приступайте к подготовке материалов и инструментов:

  • деревянные планки и брусья;
  • деревянные столбы;
  • карандаш;
  • уровень;
  • кисть;
  • шуруповерт и саморезы;
  • петли, защелка и ручки;
  • грунтовка;
  • лобзик.

Монтаж калитки из дерева очень прост

Первый этап установки – обустройство деревянных столбов, которые будут выполнять роль опор. Выкопайте две ямки глубиной не менее одного метра. Обработайте основания столбов мастикой. Поставьте столбы в ямки, утрамбуйте их, а затем засыпьте щебнем или залейте бетоном.

Второй этап – сооружение рамы. Возьмите деревянные планки или брусья и соедините их в раму с помощью саморезов. Зафиксируйте конструкцию на столбах посредством тех же саморезов.

Третий этап – заполнение рамы деревянными планками. Придайте планкам желаемую форму, например, спилив их полукругом или треугольником. Скрепите планки между собой саморезами. Установите на раму петли и на них же закрепите готовое полотно калитки.

Четвертый этап – установка защелки и ручки.

Как правильно сделать деревянную калитку на даче своими руками (с видео)

Перед тем, как правильно сделать калитку, нужно установить столбы средней высоты, их можно соорудить из кирпича или из обычных бетонных блоков.

Снимите слой земли по линии ворот и выкопайте ямы под фундамент размером 30 х 60 х 60 см. Если ворота тяжелые или почва слабая, то фундамент придется углубить до 1,5-1,7 м.
Приготовьте цементно-песчаную смесь (1:6). Заполните ямы и выровняйте уровень раствора. Поставьте в еще не схватившийся бетон металлический профиль или другую металлическую опору, чтобы она была в самом центре основания столба.
Выкладывайте кирпичи на цементный раствор, приготовленный для заливки фундамента. Заполните пустое пространство внутри кладки цементно-песчаной смесью (1:3). Как доведете кладку до нужной высоты, накройте столб плитой.
Если вы планируете разместить на столбах фонари, проложите по опорам трубку для кабеля и просверлите в плите отверстие для него

Обратите внимание: одни петли и крепления для засова нужно устанавливать во время кладки, другие — после возведения столбов.

Конструкция деревянной калитки пошагово:

  1. Перед тем, как сделать калитку на даче своими руками, подготовьте деревянные колышки, спилив стволы деревьев до предполагаемой высоты калитки. Размер кольев должен составлять не менее 4 см в диаметре, поскольку к ним будут крепиться петли.
  2. Изготовьте две перекладины одинаковой длины, на которых будут крепиться деревянные колышки. Расположите перекладины на земле на расстоянии 60 см друг от друга. Разложите колышки на перекладинах с интервалом 6см.
  3. Перед тем, как сделать деревянную калитку своими руками, просверлите дырки в колышках, а потом закрепите их поочередно винтами.
  4. Петли на перекладинах также зафиксируйте при помощи винтов.
  5. Вторую часть петли прикрутите к столбу забора и убедитесь, что калитке ничто не мешает легко и свободно открываться и закрываться. Вы можете также приладить задвижку или использовать пеньковую веревку для закрытия калитки.
  6. Калитка готова! Почему бы теперь не смастерить заборчик для огорода? Он делается так же, как и калитка, только расстояние между перекладинами надо увеличить до 1,2 м.

Далее можно посмотреть на видео, как сделать калитку своими руками, в инструкции наглядно продемонстрированы все шаги:

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Коротко о главном

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Варианты обшивки

Интересно оформить калитку можно простыми, но эффектными приемами. Например, используя сочетание планок разной длины. Короткие рейки крепят поочередно с более длинными, предварительно обрезав их в соответствии с каким-либо орнаментом. Нижняя часть получается почти глухой, а верхняя легкой и ажурной.

Оригинально смотрится заполнение из прямой или диагональной решетки. Она может быть сверху, снизу или сбоку полотна, сохраняя нужную вам степень прозрачности.

Эффектно выглядят эксклюзивные модели ручной работы с комбинацией сплошного заполнения из досок, ажурных решеток, кованых элементов и резных декоративных деталей. Для такой калитки потребуется мастерство столяра и специализированный инструмент.

Дополнит облик деревянной калитки козырек или навес. Они не только придают изюминку, но и защищают зону входа и саму конструкцию от осадков.

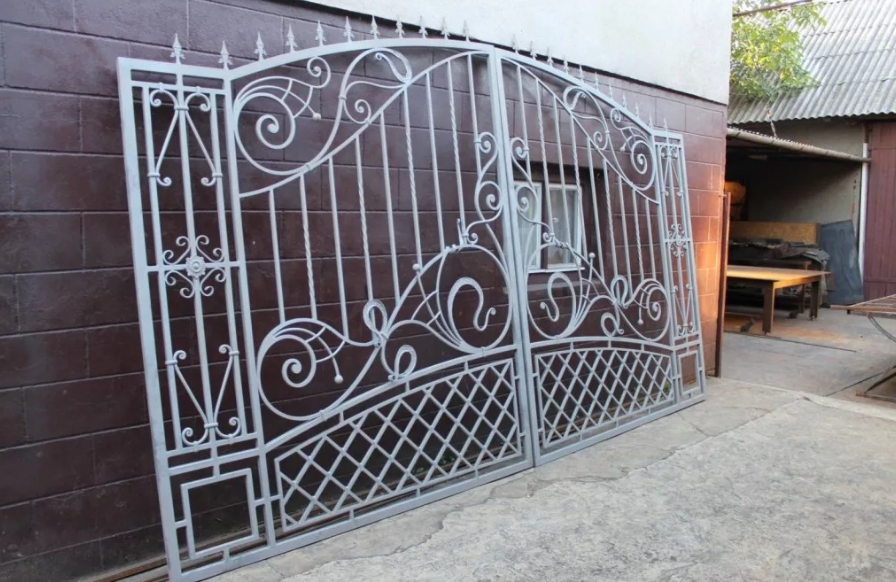

Разновидности кованых ворот

По своим конструкционным особенностям выделяется два основных вида ворот:

  • распашные;
  • откатные.

И тот, и другой вид ворот может быть автоматическим, то есть процессом открытия и закрытия ворот можно будет управлять на расстоянии.

Кроме этого, конструкции кованых ворот делятся на два типа:

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

  • открытые (состоят из рамы, решетки из прутьев и ажурного узора);
  • закрытые (представляют собой лист с рамой, на котором закреплены элементы ковки).


распашных ворот

Форма кованых ворот может быть разнообразной и определяется она, прежде всего, изменением очертаний краев ворот. Кованые ворота могут иметь традиционную арочную или прямоугольную форму, а могут быть волнистыми, зигзагообразными или треугольными. Усложнить форму ворот и придать ей объемности можно за счет размещения лепных элементов на створках.

Соблюдаем правила и гармонию

Отличным вариантом установки будет обустройство всего ограждения сразу. Но не всегда такой вариант удается применить. Чаще приходится к существующему забору устанавливать новую калитку и ворота, так как износ этих конструкций значительно выше износа ограждения.

Выбор материала для калитки напрямую зависит от материала забора. Если, например, ограждение обшито сеткой рабицей, то на его фоне кованые калитка и ворота будут смотреться, мягко говоря, неуместно. Да и опорные элементы для таких изделий понадобятся более массивные.

Обустройство задней двери садовых ограждений не настолько серьезное мероприятие, как возведение калитки переднего плана. Принцип ее изготовления ничем не отличается от конструкции основного входа. Поэтому будем рассматривать один способ, подробно описывающий то, как сделать калитку для любого расположения.
