Дома с мансардой и гаражом

Основные моменты проектирования дома с гаражом и мансардой

Перед тем как остановиться на типовом проекте или оформить заказ на индивидуальный вариант постройки, следует определиться с ключевыми моментами. Наряду с привлекательным экстерьером строения внимания заслуживают такие позиции:

Чтобы избежать ошибок, разработку проекта лучше поручить специалистам

  • выбор основного материала для строительства здания;
  • сочетание постройки с окружающим дизайном ландшафта;
  • соответствие очертания сооружения размерам земельного участка;
  • выбор конструкции крыши здания;
  • необходимое утепление кровли мансардного этажа;
  • планировка внутренних помещений.

Разработку плана дома с мансардой и гаражом рекомендуется доверить специалистам, в числе которых должны присутствовать архитекторы, инженеры, строители и дизайнеры. Благодаря этому удастся исключить неточности в расчетах и технические ошибки в проекте.

Особого внимания требует крыша, конструкция которой должна быть продумана тщательным образом. Влажный теплый воздух, поднимаясь из дома, образует конденсат, а природное внешнее воздействие в виде атмосферных осадков и солнца могут ухудшить состояние внутренней отделки верхнего помещения. Чтобы такого не случилось, следует грамотно организовать тепло-, гидро- и пароизоляцию.

Выбор материала для возведения дома с мансардой и гаражом: фото примеры

Для возведения коттеджа с мансардным этажом и гаражом можно использовать кирпич, пеноблоки, газобетон, деревянный брус, сэндвич-панели. Каждый вариант имеет неоспоримые достоинства и недостатки. Выбор материала зависит от климатической зоны местности и характеристики грунта.

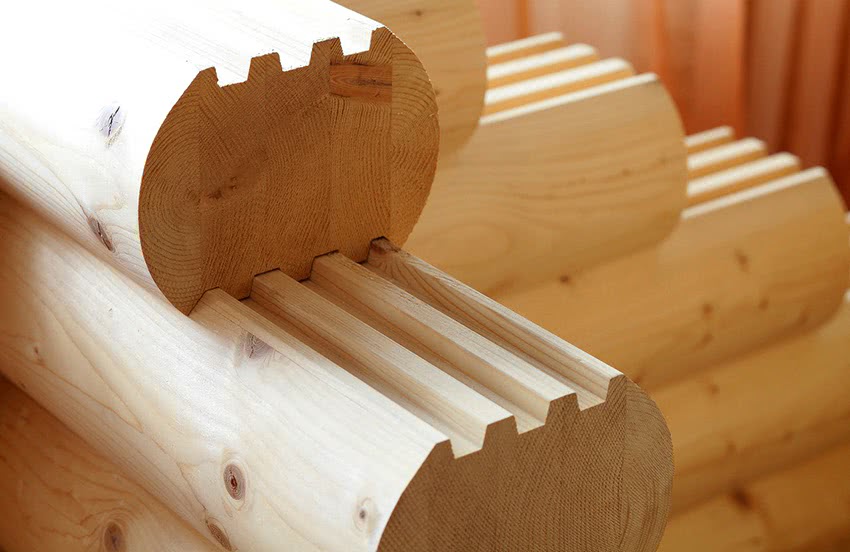

Популярным материалом для строительства домов является древесина

Классическим материалом для строительства домов является кирпич, имеющий невысокую стоимость, он является хорошим тепло- и шумоизолятором. Кирпичная стенка – одна из самых устойчивых конструкций, которая способна выдержать вес мансарды. Несущие стены не нуждаются в укреплении, что позволяет сэкономить на строительстве дома. Данный материал создает добротный надежный внешний вид конструкции.

Еще одним традиционным материалом для возведения невысоких построек является древесина. Она, как и кирпич, обладает высокими тепло- и шумоизоляционными характеристиками. К тому же это экологически чистый продукт. Дом из деревянного бруса будет иметь презентабельный внешний вид. Помимо этого, деревянная постройка сможет простоять более 50 лет.

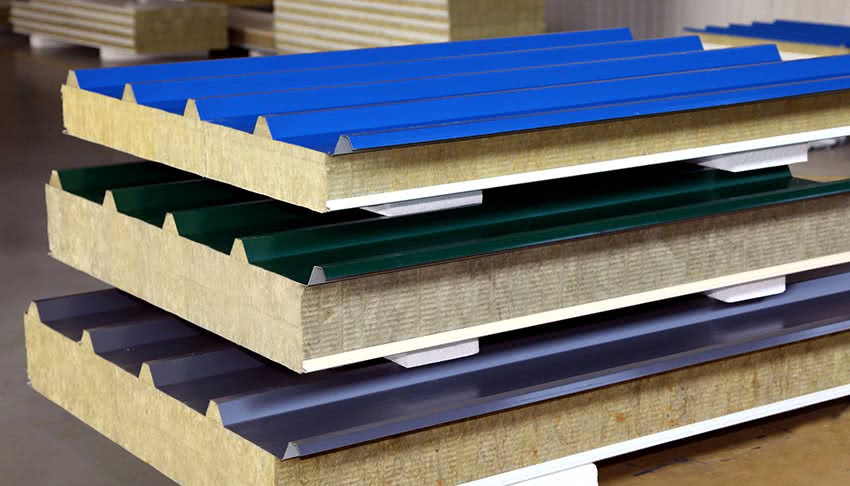

Сэндвич-панели – это трехслойный материал, который используется в строительстве каркасных домов

Однако древесина склонна к быстрому воспламенению, что увеличивает риск возникновения пожара. Это может стать причиной уничтожения не только жилого пространства, но и автомобиля, находящегося в гараже. К тому же материал имеет довольно высокую стоимость, что более приемлемо для людей, не ограниченных в финансах.

Современный строительный материал для возведения домов с мансардой

Сегодня большой популярностью пользуются газобетонные или газосиликатные блоки. Они имеют такие же эксплуатационные характеристики, что и кирпич, однако процесс возведения здания значительно упрощается. Элементы характеризуются небольшим весом, благодаря чему строительные работы можно выполнять в одиночку. Это также способствует снижению нагрузки на фундамент строения. Однако материал обладает худшей несущей способностью, что следует учитывать еще на этапе проектирования. Наглядное применение материала можно увидеть на фото проектов домов из пеноблоков с мансардой и гаражом.

Сэндвич-панели поставляются в виде готового комплекта. Составные элементы конструкции изготавливаются по предварительно разработанному проекту мансардного дома с гаражом, учитывая расположение комнат. СИП-панели собираются согласно плану-чертежу. Спланировать дополнительно гараж или мансарду после возведения панелей не представляется возможным.

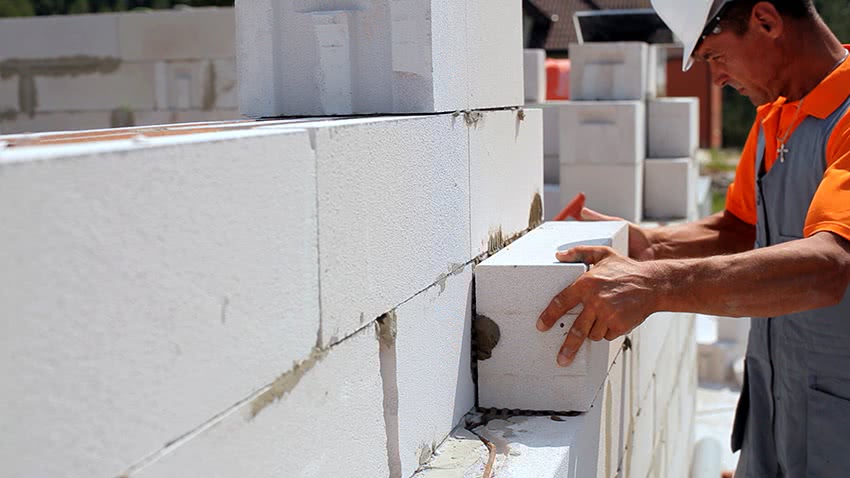

Газосиликатные блоки — обладают характеристиками кирпича и имеют небольшой вес

Сооружение каркасного дома с гаражом и мансардой выполняется легко, однако здесь важно правильно рассчитать нагрузку на каркас. Если этого не сделать, строение не выдержит и сложится как карточный домик

Использование данного материала позволит облегчить процесс выполнения внутренней отделки.

Выбор интерьерных решений

Прекрасными наглядными примерами служат готовые проекты домов с мансардой, совмещенной с гаражом. Благодаря чертежам и фотографиям готовых сооружений вы сможете сориентироваться в выборе интерьера комнат

Готовые варианты помогут определиться с материалом: это важно, потому что некоторые проекты разработаны специально под конкретный стройматериал. Самые интересные интерьерные решения обычно предназначены для небольших и средних домов, так как они наиболее востребованные на современном строительном рынке

Такое решение добавит вашему жилью уют и комфорт (особенно теплыми летними вечерами). При желании заказчика специалисты смогут предложить проект здания с гаражом и подвалом, а позже и воплотить этот практичный и удобный вариант в жизнь. Так как дом с мансардным этажом и помещением для автомобиля позволит значительно сэкономить место на вашем участке, вы сможете обзавестись и собственной баней.

Создание интерьера дома – это важный и трудоемкий процесс, ведь он должен не только вам нравиться, но и быть практичным. С первым этажом всё более или менее ясно, так как в большей степени он занят автомобилем и, возможно, лестницей и кладовой. С мансардным этажом дело обстоит немного сложнее, но в то же время интереснее. Ограниченная площадь с одной стороны «урезает» жилое пространство, а с другой – дарит простор для новых идей оформления интерьера.

Участки мансарды, которые «срезаны» скатом крыши, можно использовать под зоны для хранения. Самый популярный вариант – установка в этих местах длинных комодов для хранения одежды, обуви, постельного белья и других необходимых предметов. Другой вариант – открытый узкий шкаф с одной наклонной гранью для книг, который может одновременно служить перегородкой для зонирования помещения. Удачным решением будет размещение вдоль стены письменного стола, но лишь в том случае, если он вам действительно необходим.

Вы можете использовать более компактный мебельный гарнитур и светлые оттенки стен. Это также поможет увеличить пространство вокруг, которого как раз не хватает. Большое количество окон и хорошее освещение позволят наполнить мансардное помещение светом, уютом и сделать обстановку более комфортной.

Эргономичное обустройство

Мансарда часто объединяется под одной крышей с помещением для транспортного средства. Такие дома на современном строительном рынке пользуются большой популярностью, они заслуживают особого внимания.

Если сравнивать с обычными одно- и двухэтажными зданиями, можно отметить, что рассматриваемый тип дома имеет множество достоинств:

  • Место на земельном участке используется максимально эффективно. На первом этаже дома находятся гараж, различные подсобные помещения. За счёт такого совмещения на земельном участке остаётся больше места: например, для посадки деревьев, кустарников, цветов или размещения парника и других необходимых вам конструкций.
  • Мансарда прекрасно справляется с ролью спальни, она может объединить спальную зону с обеденной. Вид из окна может быть очень красивым. Возможны разные проекты: вы сможете выбрать дом, который соответствует именно вашим предпочтениям.
  • На этапе планирования для любого владельца земельного участка большое значение имеет стоимость строительства здания. Цена за один полезный квадратный метр в доме, в котором объединяются мансарда и гараж, будет ниже, чем у постройки с отдельным гаражом. Экономия связана с рациональным использованием строительных материалов и особенностями работы строителей. Кроме того, при таком размещении требуется меньше затрат на системы отопления и водопровода.
  • Большое количество готовых проектов таких домов на строительном рынке увеличивает шанс того, что все пожелания заказчика будут учтены. Возможность создания индивидуального проекта гарантирует получение оригинального здания с исключительными характеристиками. Благодаря профессионализму, опыту архитекторов и строителей вы сможете получить понравившийся дом в самые короткие сроки.

Такой вариант предполагает сложное устройство крыши (для снижения потерь тепла), поэтому в будущем при необходимости ее будет сложно ремонтировать.

Из-за наклона потолка площадь мансарды уменьшается, а это значит, что будут ограничения, касающиеся планировки. Кроме того, конструкция дома усложняется обязательной вентиляцией, которая обеспечивает необходимую циркуляцию воздуха и не допускает чрезмерной влажности. Некоторые владельцы подобных домов отмечают, что мансарда нагревается в летнее время года.

Варианты проектов для создания больших построек

Сегодня существует множество вариаций готовых проектов домов и коттеджей с мансардой и гаражом. Все они отличаются габаритами и внутренним наполнением. Существуют варианты одноэтажных и двухэтажных строений, помещений с цокольным этажом, винным хранилищем или баней.

Для строения дома с мансардой и гаражом можно воспользоваться готовым проектом

Дома с площадью более 100 м² намного проще обустроить. Фото планов строений наглядно отображают множество различных вариаций, в том числе это проекты гаража и мансарды на 2 машины. Мансардный этаж будет более вместительным благодаря большой свободной площади. Здесь существует возможность организовать несколько жилых комнат, обустроить спортзал, поставить бильярдный стол или создать просторную гостиную. Гараж, который может иметь разные габариты, несложно пристроить с любой стороны сооружения. При этом в обязательном порядке следует учитывать эстетику дома, чтобы пристройка не искажала его пропорции.

Возведение габаритного строения можно осуществлять по проекту одноэтажного дома с гаражом на 2 машины. Особенно это актуально, когда в семье насчитывается два автомобиля. Над гаражом можно организовать зимний сад, домашний кинотеатр или игровую, что наглядно отображено на фото гаража на 2 машины с мансардой.

Можно придать строению стильность и оригинальность, заменив стандартные стены мансардного этажа стеклянными. Также владельцы двух и более автомобилей по достоинству оценят проект дома с гаражом под домом, расположенным на первом этаже. Жилые комнаты в этом случае находятся в мансардном помещении, которое планируется исходя из личных предпочтений хозяев дома. Различные варианты можно увидеть на фото проектов гаража с жилой мансардой.

Вариации проектов небольших домов: фото примеры

Проекты домов с мансардой до 100 м² требуют более внимательного подхода при обустройстве жилого помещения и гаража. Если дом вытянутый и узкий, гараж пристраивают с торца. В случае квадратного строения пристройку можно выполнить с любой стороны. Еще одним вариантом, который часто предусматривается в проекте дома 6 на 8 с мансардой, является оборудование цокольного этажа, где можно обустроить гараж. Такое решение позволит получить компактное, вместительное, многофункциональное и стильное строение на небольшой территории. По соседству с гаражом можно обустроить парную или баню.

Проектирование небольшого дома с мансардой требует более внимательного подхода

Мансарда в этом случае будет иметь меньшую площадь. Здесь возможно расположение всего одной комнаты

Поэтому, чтобы получить максимум свободного пространства, особое внимание следует уделить конструкции крыши, выбрав ломаный вариант. Для дачной версии мансардное помещение может быть использовано в качестве хозяйственного помещения

В этом случае рекомендуется обустроить двускатную крышу, вследствие чего удастся существенно сэкономить на строительстве.

При создании дизайна домов часто применяются дополнительные архитектурные элементы, благодаря которым создается не только презентабельный и стильный внешний вид строения, но и расширяется свободное пространство внутри дома. Одним из таких элементов является эркер. Фото домов с гаражом и мансардой наглядно демонстрируют множество вариаций его расположения.

Также можно использовать колонны, эксклюзивные окна. Дополнительное обустройство террасы или веранды облагородит строение, сделав его более уютным. Для комфортного летнего отдыха отнюдь нелишним будет создание балкона.

Если дом имеет прямоугольную форму, то гараж лучше расположить с торца

Внимания заслуживает проект дома с мансардой (фото это наглядно отображают), где гараж покрывает плоская крыша, которая является основанием террасы. Эстетичность и элегантность конструкции достигается умелым комбинированием отделочных материалов. Для большой семьи придется по душе просторный коттедж с мансардой, увенчанной ломаной крышей, что обеспечивает максимальное целевое использование мансардного этажа.

Прежде чем определиться с конкретным вариантом, следует подробно изучить различные проекты, где в плане дома с мансардой и гаражом представлены всевозможные вариации внутренней планировки помещений. Опытные специалисты адаптируют выбранную разработку под конкретный регион и внесут необходимые изменения, основываясь на пожеланиях заказчика.

Утепление

Наибольшие проблемы вызывается утепление. С одной стороны, гараж каким-то особым образом утеплять не обязательно. Он имеет смежную с домом стену, поэтому температура в нем всегда будет выше, чем на улице. Здесь намного важнее позаботиться о вентиляции.

Намного сложнее утеплить мансарду

Важно полностью предупредить появление сквозняков, проникновение холодного ветра. Также необходимо позаботиться о том, чтобы гидроизоляция находилась на должном уровне

Проникновение в помещение осадков отнюдь не будет способствовать благоприятному микроклимату.

Пенопласт

Материал имеет легкий вес. Он продается в удобных плитах, за счет чего его без проблем можно транспортировать и укладывать. Пенопласт обладает отличными теплоизоляционными характеристиками. При прочих достоинствах, он имеет низкую цену, благодаря чему у вас получится значительно сэкономить на утеплении.

Недостатком является то, что материал имеет свойство со временем крошиться. Также он легко воспламеняется, из-за чего его нельзя использовать вблизи пожароопасных предметов (печей, газовых плит и т. д. ).

ДВП

Древесноволокнистые плиты являются оптимальным выбором в случаях, когда мансарда располагается сверху банного помещения или сауны. Работа с ДВП не вызывает особых сложностей. Здесь может справиться даже новичок. К тому же, материал обладает отличными теплоизоляционными свойствами и практически полностью скрадывает посторонние шумы. ДВП относится к разряду материалов эконом-класса.

Однако есть один недостаток, перечеркивающий все прочие достоинства материала. Со временем ДВП начинает выделять в атмосферу токсины, вредные для человека и животных. Поэтому применять утепление из ДВП в рамках жилых помещений нельзя. Им можно лишь обрабатывать побочные комнаты, например, ванную или кухню.

Стекловата

Этот дешевый материал также часто применяется для утепления мансард. Стекловата имеет больше минусов, чем плюсов. Работать с ней тяжело, поскольку в воздух выделяется опасная для здоровья стеклянная пыль, вдыхание которой чревато повреждением дыхательных путей. Требуется применение специализированных средств защиты, которые оберегают не только органы дыхания, но и кожу.

Преимущества материала заключаются в высокой степени теплоизоляции и устойчивости к горению.

Минеральная вата

Современный эквивалент стекловаты имеет все те же преимущества, но лишен недостатков более традиционного материала.

К тому же, данный вариант имеет дополнительные достоинства:

  • Устойчивость к процессам жизнедеятельности микроорганизмов. Они просто здесь не появляются.
  • Устойчивость в повышенной влажности при отличной паропроницаемости. Это значит, что минвата способствует испарению конденсата, который по ряду причин может скапливаться в мансарде.
  • Пониженные теплопроводящие свойства. Материал препятствует полноценной циркуляции тепла между помещением и улицей. Зимой он сохраняет в доме тепло, а летом не дает горячему воздуху с улицы проникнуть в комнату.
  • Экологичность. В отличие от стекловаты, минеральная вата полностью безопасна для человека.

Выбор материалов

Здание с мансардой, совмещенной с помещением для транспортного средства, должно быть изготовлено из крепких, надежных и экологически чистых материалов – как и любая другая постройка. Обычно для этого используют дерево, пеноблоки, газобетон, газосиликатные блоки или кирпичи: они соответствуют всем необходимым требованиям, хоть и отличаются друг от друга по многим характеристикам. Наиболее дешевым вариантом является строительство дома из блоковых элементов – например, из пеноблоков. Стоит также отметить, что сами строительные работы будут осуществляться максимально быстро и легко, но понадобится дополнительная отделка (чтобы улучшить теплоизоляционные свойства).

К сожалению, использование такого материала требует значительных денежных вложений и временных затрат на строительные работы. Однако это именно та ситуация, когда дороже – это лучше: правильно возведенное здание прослужит не один десяток лет и будет радовать очень хорошим качеством.

Для строительства подобных домов используют не только вышеперечисленные варианты, но и древесину, брус. Преимущества каркасного брусового здания – в очень эстетичном внешнем виде, возможности легко прогревать помещения в зимнее время года и несомненном ощущении уюта (благодаря способности поддерживать оптимальный уровень влажности). Такое здание легче возводить, чем кирпичное, но оно более пожароопасное. На усадку деревянного дома требуется много времени. Такие дома уступают кирпичным по долговечности.

Что такое мансарда?

Обычно мансарда представляет собой большое открытое пространство, которое может использоваться для различных целей: в качестве жилого помещения или чердака. Основное отличие этих двух помещений заключается в том, что чердак – это неотапливаемое складское помещения для хранения старых и ненужных вещей. А мансарда – это полноценная комната для отдыха.

Хотя согласно документам БТИ высота потолков на мансарде должна составлять от 1,5 до 2,5 метров. Если стены ниже – то это чердак, а если выше – то это полноценный жилой этаж. Но при оформлении документов на дом учтите, что функционал подкрышного пространства облагается отдельными налогами. Так, чердак не входит в общую жилую площадь, а дом с мансардой на крыше расценивается как двухэтажный коттедж.

От конструктивных особенностей дома и крыши зависит внутренняя полезная площадь мансардного этажа. Здесь можно обустроить гостевую спальню, детскую зону, рабочий кабинет с библиотекой или зимний сад.

Перед тем как приступать к строительству или благоустройству мансарды, необходимо определиться с видом крыши:

  • Односкатная – потолок такой мансарды имеет наклонную форму, а само помещение остается небольшим и тесным. И такие мансарды обустраиваются очень редко.
  • Двускатная или щипцовая – пожалуй, самый популярный вариант при строительстве загородных домов. Скаты крыши соединяются под углом коньком.
  • Ломаная – своеобразная разновидность двускатной крыши. Свободное пространство в данном случае увеличивается за счет усложненной конструкции крыши.
  • Четырехскатная – позволяет разместить 4 окна на каждом скате крыши.
  • Одноуровневая с выносными консолями – сложный тип крыши, который не удастся сделать самостоятельно, если вы не обладаете специальными навыками и знаниями. Подобные несимметричные крыши встречаются сравнительно реже, чем все остальные. На такой мансарде можно разместить две-три просторные комнаты.

При этом до пересечения скатов высота потолка должна достигать 1,5 метров, иначе находиться в таком небольшом помещении будет некомфортно. Самым оптимальным считается показатель 2,5 метра.

Любое подкрышное пространство можно переоборудовать и переделать в мансарду. При выборе типа крыши учитывайте нагрузки на опорные конструкции дома из сруба и фундамент. Без этого невозможно составить проект мансардного этажа. При этом учитывается также высота и ширина крыши. И независимо от того, какое назначение вы выберете для мансарды: жилое или нежилое – необходимо соблюдать отдельные правила и нормы строительства. Но все же рекомендуется еще на этапе разработки плана будущего дома проработать вариант обустройства мансарды, это позволит использовать дополнительное пространство по максимуму.

Основные требования, которые выдвигаются к мансарде:

  • утеплитель – дополнительное помещение должно быть теплым;
  • качественная гидроизоляция – без слоя гидроизоляционного материала никак не обойтись, при обустройстве мансарды вы должны быть уверены, что внутрь помещения не попадет дождевая вода;
  • пароизоляция – не позволяет образовываться конденсаты из-за разницы температур в помещении и на улице;
  • освещение – это залог уюта и комфорта;
  • шумоизоляция – капли дождя, ударяющие по крыше, или сход снега ранней весной могут стать серьезной проблемой для комфортного и спокойного отдыха;
  • планировка и разделение пространства на отдельные зоны должно быть грамотно спланировано.

Проекты домов с мансардой: фото с чертежами

Составление проектной документации перед началом строительства здания с мансардным этажом включает не только планировку комнат, но и чертежи отдельных конструкций

Особое внимание следует обратить на схемы кровли, стропильной системы и лестничного пролёта. Эти части здания будут отличаться от аналогичных элементов построек с одним и двумя этажами

Особенности планирования лестничного пролёта

При планировании лестницы следует учитывать подходы к ней из разных частей здания. Размеры конструкции определяются периодичностью использования мансардного этажа:

  • при постоянном проживании в нём людей (с наличием отопления и санузлов) лестница выполняется из двух пролётов с площадкой посередине и обязательным устройством перил;
  • для использования верхней части дома только в летнее время и небольших размерах мансарды в плане допускается сооружение небольшой винтовой (для экономии пространства) лестницы полуметровой ширины.

Лестница в мансарду

Для большого здания лестниц на мансардный этаж может быть две – в противоположных частях дома. Ширина конструкции может быть до 1 метра, что позволяет обеспечить даже двухстороннее перемещение. Рекомендуется располагать лестничный марш таким образом, чтобы его уклон оставался параллельным скату крыши – это позволит поставить достаточно пространства над головой во время подъёма.

Чертежи и схемы крыши

Проектная документация здания с мансардой должна включать подробное описание и схематические изображения кровли, включая её геометрическую форму, уклоны скатов и геометрических размеров. К проекту должны прилагаться сведения о теплоизоляции крыши, от качества которой зависят энергозатраты на отопление и микроклимат на площади мансарды в холодное время года. Материалы и толщину утеплителя подбирают с помощью расчётов. Для этого можно использовать специальные программы – в том числе и онлайн-приложения – но правильно рассчитать конструкцию может только специалист.

Схема крыши мансарды

Несмотря на важность учёта толщины утеплителя, ещё более ответственным этапом является проектирование стропильной системы. Из-за того что мансарда будет использоваться для временного или постоянного проживания, конструкция крыши будет отличаться от кровли обычного дома. А процесс сооружения системы займёт намного больше времени

А процесс сооружения системы займёт намного больше времени.

Стропильная система для мансарды

Для ломаной крыши (чаще всего выбираемой для домов с мансардой) стропила должны выдерживать серьёзную нагрузку – ветровую и снеговую. Для её учёта используют специальные формулы и таблицы.

Таблица для учёта ветровой нагрузкиТаблица для учёта снеговой нагрузки

А процесс сооружения состоит из следующих этапов:

  1. Установка по краям здания двух первых стоек, на которые будет опираться система;
  2. Проверка вертикальности расположения стоек и привязывание к ним шпагата, который будет играть роль ориентира для других опор;
  3. Установка остальных стоек;
  4. Монтаж прогонов и их пристыковка к стойкам;
  5. Установка нижнего ряда стропил, согласно чертежам здания. Для этого используются наклонные стропильные ноги;
  6. Устройство верхней части с помощью висячих стропильных  конструкций небольшого размера.

Схема стропильной системы

Стропильные фермы изготавливаются по специальному шаблону и усиливаются подкосами. А для того чтобы избежать провисания потолочных балок, которые должны постоянно выдерживать большую нагрузку, их соединяют со стропилами с помощью подвесов. Заключительным этапом является сооружение обрешётки, поверх которой укладывается кровельное покрытие.

Разработка проектов одноэтажных домов с мансардой и гаражом требует особого отношения к сооружения крыши. Из-за того что уклон ломаной конструкции слишком большой, продолжить кровлю в направлении гаражной пристройки не получится. А изменение угла крыши может привести к ухудшению эстетических характеристик здания. Поэтому гараж может перекрываться одной кровлей только для двускатного варианта. Для более распространённого варианта с ломаной крышей гараж накрывается отдельно.

Расположение гаража у дома с мансардой и ломаной крышей

Статья по теме:

Планировка помещений

Особое внимание стоит уделить двум параметрам – наличию входа в гараж изнутри дома и конструкции лестничных пролетов. Естественно, что при большом угле наклона лестницы подниматься по ней станет намного комфортнее, да и места она занимает намного больше

Неплохим вариантом в подобном случае станет размещение под лестничным пролетом небольшого подсобного помещения – той же кладовки, к примеру

Естественно, что при большом угле наклона лестницы подниматься по ней станет намного комфортнее, да и места она занимает намного больше. Неплохим вариантом в подобном случае станет размещение под лестничным пролетом небольшого подсобного помещения – той же кладовки, к примеру.

Намного компактнее лестница винтового типа, но подъем по ней не настолько удобен

Высота и ширина ступенек, форма и тип лестницы – важно обсудить детали до начала составления проекта

Что касается гаража, то если планируется сделать в него вход изнутри жилища, то понадобится сделать дополнительный тамбур. Он поможет снизить шум, а также воспрепятствует попаданию в жилье угарного газа и неприятных запахов топлива.
