Вы стали владельцем прямоточного электрического котла, предназначенного для систем центрального отопления, с возможностью регулирования теплового комфорта. Мы надеемся, что электрический котел Скат будет служить Вам долго и надежно. При его установке и обслуживании необходимо соблюдать определенные правила. Поэтому просим Вас внимательно ознакомиться с содержанием настоящего руководства по обслуживанию и при работе с котлом действовать согласно приведенным в нем рекомендациям и инструкциям. Мы верим, что электрический котел СКАТ поможет Вам создать у себя дома приятную атмосферу и оптимальный тепловой комфорт
Обратите, пожалуйста, внимание на следующие основные моменты:
1.
Котел вместе с сопутствующим оборудованием должен быть установлен и использован в соответствии с проектной документацией, соответствующими действующими законами и техническими нормами, а также инструкциями изготовителя.
2. Котел должен быть установлен только в
специально предназначенных для этого помещениях.
3. Введение котла в эксплуатацию после его
установки может проводить только
аттестованный фирмой Protherm специалист специализированной организации.
4.
Котел соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации, что подтверждается Сертификатом Соответствия, выданным уполномоченным органом, Разрешением на применение от Федеральной службы по экологическому, технологическому и атомному надзору.
5.
В случае возникновения каких-либо неисправностей обращайтесь только в специализированную сервисную организацию – непрофессиональное
Введение
вмешательство может повлиять на гарантию оборудования.
6.
Сотрудник сервисной организации, вводящий котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и управлением работой котла; операциями, которые пользователь имеет право производить самостоятельно и операциями, проводить которые имеет право только квалифицированный специалист сервисной организации. Если указанная сервисная организация является одновременно и поставщиком котла, она обязана обеспечить сохранность оригинальной упаковки котла на случай его возможной транспортировки.
7. Проверьте целостность и комплектность
поставки.
8. Убедитесь, что поставленный вам тип
котла по своим входным параметрам (указаны на заводском шильдике), подходит для работы в данном регионе. Под входными параметрами понимают: напряжение электрической сети.
9. В случае, когда у Вас нет определенной
уверенности в правильности производимых Вами действий по обслуживанию котла, найдите и внимательно изучите соответствующие указания и рекомендации, содержащиеся в настоящем руководстве по обслуживанию, и действуйте исключительно в соответствии с ними.
10.
Не устраняйте и не повреждайте обозначения или надписи на котле.
Оригинальную упаковку котла, на случай его возможной транспортировки, сохраняйте нетронутой до тех пор, пока котел не будет запущен в эксплуатацию.
11.
Для ремонта пользуйтесь только оригинальными запасными частями. Запрещается вмешательство во внутреннее устройство котла и внесение в его конструкцию каких-либо изменений.
12.
В случае длительной остановки котла рекомендуется опорожнить его и отключить от электрической сети. Данная рекомендация дается с учетом общих
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИВведение ……………………..
- Изображение
- Текст
3
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Введение ………………………………………………. 4 Управление и сигнализация ……………………. 6 Выбор режима считывания ……………………. 7 Выбор режима настройки ………………………. 8 Сообщения о неисправностях котла …….. 10 Схема управления работой котла …………. 11 Характеристика котла …………………………. 12 Запуск и выключение котла …………………. 13 Регулирование работы котла ……………….. 13 Защитные функции котла …………………….. 15 Техническое обслуживание и уход ………… 17 Транспортировка и хранение ……………….. 18 Гарантия и гарантийные условия …………… 18 Технические параметры ……………………….. 19 Присоединительные размеры ………………. 20 Принципиальная схема ………………………… 21
CKAT 6, 9, 12, 14, 18, 21, 24, 28 K
Заводской номер, обозначение типа, технические данные котла обозначены на шильдике
расположенном на нижней панели корпуса котла. Чтобы прочитать информацию на
шильдике, необходимо снять переднюю панель облицовки котла.
В разделе „Руководство по эксплуатации“ содержится описание основных функций котла
и рекомендации по его безопасному применению. Раздел „Руководство по монтажу“
предназначен только для специалистов сервисных и монтажных организаций.
РУКОВОДСТВО ПО МОНТАЖУ Введение …………………………………………….. 22 Комплектность поставки ……………………… 23 Подготовка к установке котла ……………… 24 Установка котла ………………………………….. 25 Подключение котла к электросети ………. 26 Электрическая схема подключения бойлера косвенного нагрева …………………. 28 Электрическая схема котла …………………. 30 Неисправности котла …………………………… 37
0020095669_04
Преимущества и недостатки
Для одноконтурного котла подключают бойлер на горячую воду Электрокотел Скат 12 кВт Protherm и остальные модификации этой марки имеют достоинства и недостатки. К достоинствам относят:
- большой выбор моделей по мощности;
- надежная система безопасности;
- КПД 99,5 %;
- качественная сборка элементов;
- современный дизайн;
- возможность присоединения дополнительного оборудования;
- надежность при эксплуатации.
Среди недостатков отметим следующее:
- нет моделей с бойлером для нагрева воды для бытового потребления;
- отсутствие термостата в комплекте;
- недопустимо использовать незамерзающие жидкости в качестве теплоносителя.
Недостатки не являются существенными, их можно не учитывать в соответствии с положительными качествами.
Преимущества и недостатки котлов Протерм Скат
Большинство этих недостатков и преимуществ присущи для большинства котлов работающих на электричестве.
Недостатки котлов серии Скат
- Высокая стоимость электроэнергии
- Зависимость от перебоев с электроэнергией
Иногда электрическим котлам, приписывают недостатки, которые уже давно не актуальны или заведомо были неверные, рассмотрим некоторые из них:
Это утверждение неверно, ввиду того, что котлы Скат можно подключать в каскад, для увеличения отапливаемой площади, при нехватки 28 кВт.
Ввиду того, что нагрев теплоносителя производится с помощью тэна, многие полагают, что такой ТЭН — много не прослужит, но нужно учитывать качество качество самого ТЭНа и не забывать про то, что в системе циркулирует не вода, а теплоноситель.
Страница 8

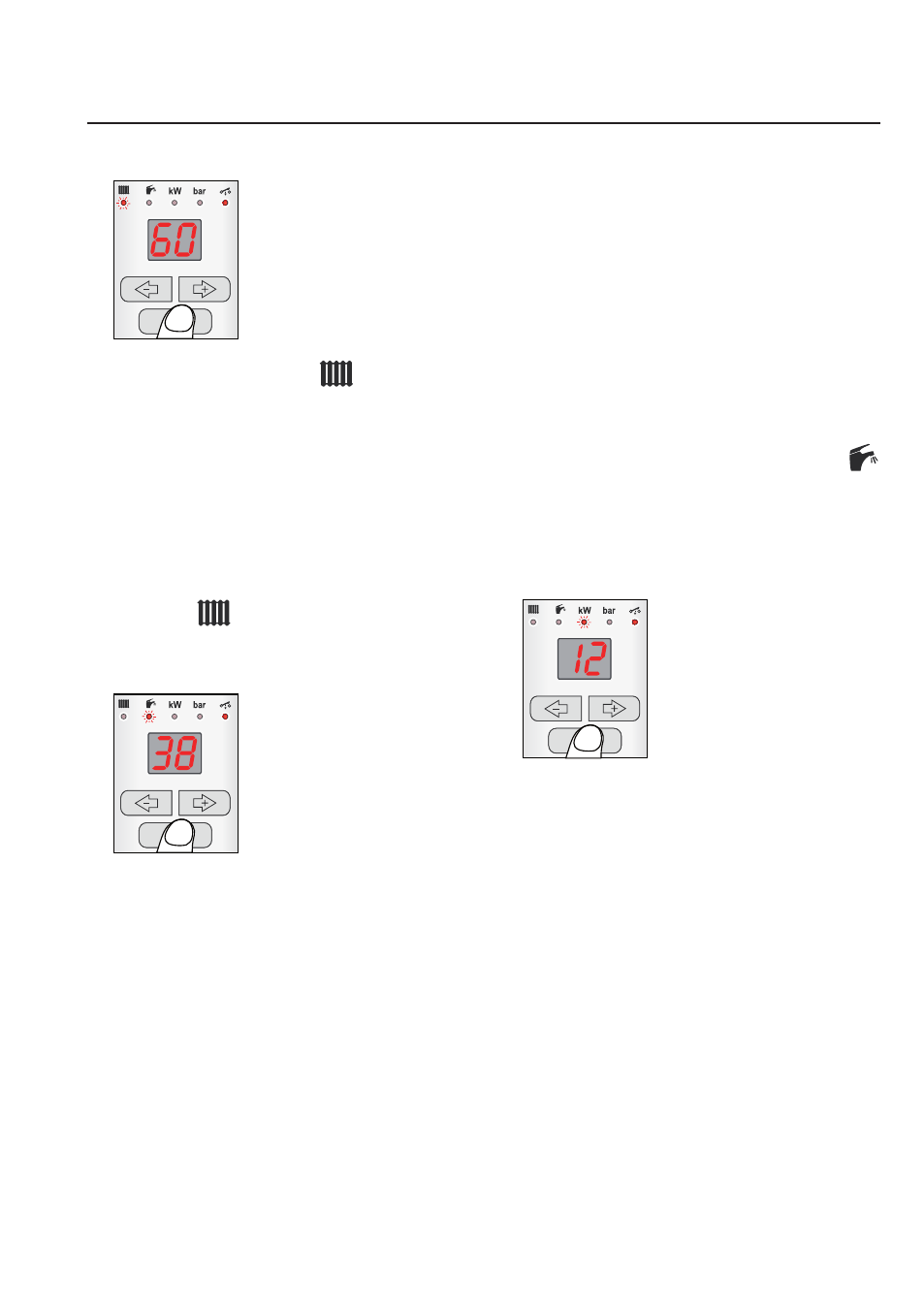

Выбор режима настройки
Регулирование температуры отопления
Нажатие кнопки MODE/
температуры в системе
перейти в режим
управления котлом. С помощью кнопок (+)
и (-) можно устанавливать желаемое
значение температуры воды в системе
отопления. Диапазон настройки
температуры отопления – от 25 до 85 °C.
При выборе параметра „–“ („летний
режим“) режим отопления неактивен.
Нажатием кнопки MODE/OK сохраните
выбранное значение температуры
отопления и вернитесь в режим
отображения температуры отопления – светодиод
Регулирование температуры горячей
Нажатие кнопки MODE/
воды позволяет перейти
в режим установки
Переход в режим нагрева
воды в бойлере сигнализируется миганием
светодиода на панели управления котла.
В случае подсоединения датчика NTC:
С помощью кнопок (+) и (-) выберите
желаемое значение температуры горячей
Диапазон настройки температуры горячей
воды – от 35 до 70 °C.
Для отключения функции подготовки
горячей воды установите на дисплее
параметр „–“. Нажатием кнопки MODE/
OK сохраните выбранное значение
температуры горячей воды и вернитесь в
режим отображения температуры горячей
воды – светодиод перестанет мигать.
В случае подсоединения термостата
С помощью кнопки (-) в режиме установки
температуры горячей воды в бойлере,
отключите нагрев воды в бойлере – на
дисплее отобразится символ „–“;
С помощью кнопки «+» в режиме установки
температуры горячей воды в бойлере,
включите нагрев воды в бойлере – на
дисплее отобразится символ «Au».
Предупреждение: конечная температура
горячей воды в бойлере зависит от
При нажатии кнопку MODE / OK
установленное значение сохраняется и
происходит возврат в режим установки
температуры горячей воды – светодиод
перстает мигать.Предупреждение: этот параметр
может быть установлен только при
подсоединенном к котлу бойлере.
Настройка мощности котла в кВт
Нажатие кнопки MODE/OK в режиме отображения значения мгновенной мощности котла позволяет перейти в режим настройки мощности котла. Переход в данное состояние сигнализируется
миганием светодиода «kW» на панели управления котлом. С помощью кнопок (+) и (-) выберите желаемое значение мощности котла в кВт. Диапазон настройки мощности зависит от типа котла (максимальной теплопроизводительности котла). Следующее нажатие кнопки MODE/OK сохраняет выбранное значение и возвращает Вас в режим изображения актуального параметра мгновенной мощности котла – светодиод «kW» перестает мигать.Предупреждение: Изменять значения
следующих параметров можно только в случае подключения к котлу наружного датчика температуры.
Инструкция ↑
- Котел устанавливается специалистом согласно проектной документации.
- Перед запуском специалист проводит инструктаж потребителей по принципам работы оборудования.
- Перед включением котла, необходимо подключить его к сети, открыть краны на контуре отопления и проверить уровень давления в системе (оно должно быть в пределах 1-2 бар).
- На дисплее отображаются параметры настроек.
- Потребитель устанавливает необходимую температуру для системы отопления, контура водоснабжения (при подключении бойлера) и необходимую мощность.
- В случае снижения давления в системе, на дисплее мигает лампочка «бар». Это говорит о необходимости добавления воды в систему. Если давление все равно снижается, нужно обратиться к специалисту.
- При долговременной остановке котла, потребуется отключить его от электросети и перекрыть краны. Если это происходит в зимний период, нужно слить воду из системы, чтобы не допустить замерзания.
Внимание: Использовать для чистки котла абразивные или другие химические средства запрещено. Поверхность корпуса можно протереть влажной тряпкой, а после этого вытереть насухо
8. Любые неисправности в работе оборудования диагностируются электроникой и на дисплей выводится информация с кодом ошибки. Номера кодов расшифровываются в инструкции. 9. Если котел неисправен, например, из теплообменника начала капать вода или он замерз, включать его в сеть запрещено. Нужно вызвать специалиста для проведения диагностики и ремонта. 10. Заменять детали котла можно только оригинальными запчастями.
Установка котлов Протерм Скат в каскад
В случае, если для отопления дома недостаточно котла мощностью 28 кВт, есть возможность установить Скаты в каскад, для увеличения покрытия площади обогрева. При соединении двух котлов в каскад, управление вторым котлом осуществляется с помощью комнатного терморегулятора, который подключается к первому котлу. Данная схема будет выглядеть следующим образом:
Каскадное подключение котлов Протерм Скат

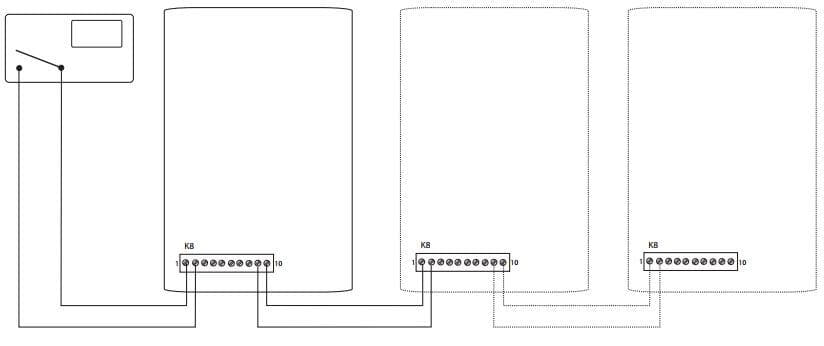

Контакты комнатного терморегулятора присоединяются к клеммам 1 и 2, находящимся на коннекторе К8 основного котла, а клеммы основной котла 9 и 10 подключаются к клеммам 1 и 2 к ведомого котла.
Электрический котел отопления Скат
Диапазон тепловой мощности: от 6 до 28 кВт

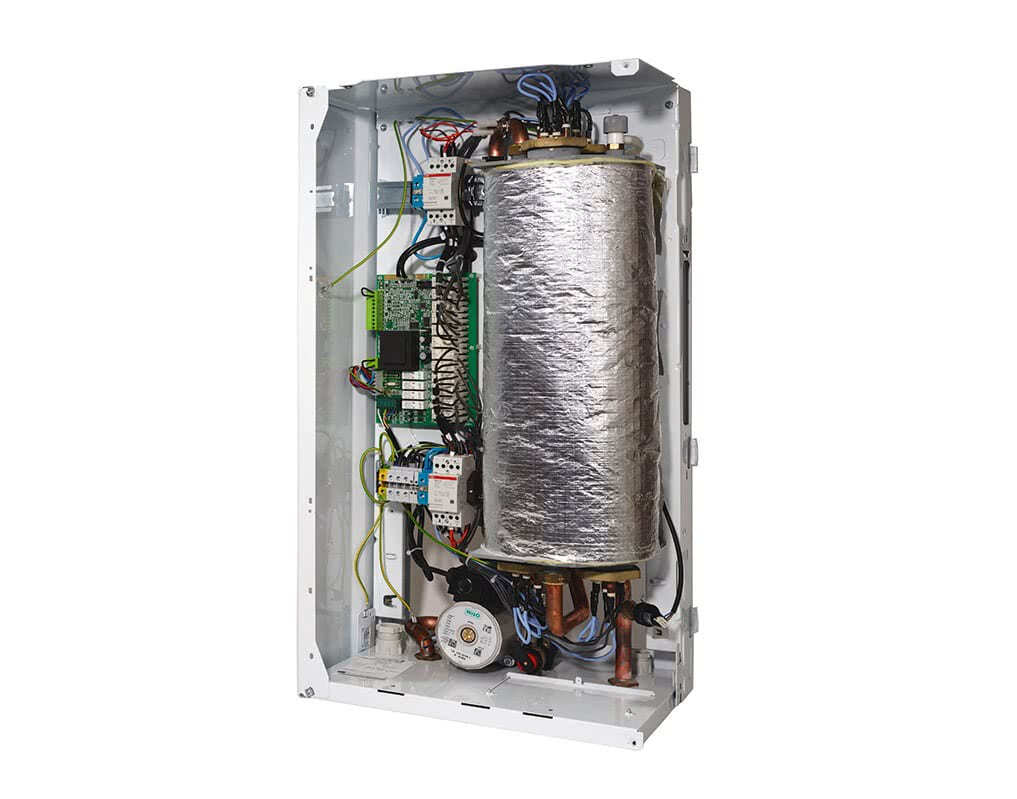

Электрокотел отопления Protherm СКАТ обладает целым рядом неоспоримых преимуществ по отношению к газовым котлам, и представляет разумную альтернативу газовому отоплению:
- КПД 99,5%, при соблюдении правил эксплуатации остается неизменным в течение
всего срока использования;
простой монтаж;
экологичность и бесшумность;
удобство управления, регулировки и обслуживания;
новый стильный корпус;
нет необходимости в каких-либо разрешительных документах.
Особенности электрокотла Протерм Скат:
- Удобство и простота комбинирования с накопительным водонагревателем
системы горячего водоснабжения; простой монтаж в комплекте с бойлером;
Возможность работы котлов мощностью 6 и 9 кВт от сети переменного напряжения
220 В.;
Широкий модельный ряд — 8 моделей от 6 до 28 кВт;
Эквитермическое регулирование (погодозависимая автоматика);
Защита от превышения и резких скачков напряжения;
Плавное регулирование мощности;
Возможность внешнего управления мощностью котла для предотвращения превышения нагрузки в сети (подключение реле разгрузки);
Возможность работы в каскаде;
Полная комплектация для начала работы без дополнительного оборудования — циркуляционный насос, расширительный бак; группа безопасности;
Высокий КПД;
Быстрый отклик на увеличение потребности в тепле;
Современный дизайн;
На некоторых функциональных особенностях электрического котла Protherm Скат имеет смысл остановиться потробнее.
Плавная регуляция мощности котла
На наш взгляд, очень удобной функцией, реализованной в электрокотле Скат, является возможность плавного увеличения мощности. Данная особенность котла позволяет защитить электрическую сеть Вашего дома от резких скачков нагрузки при включении котла. Кроме того функция плавной модуляции мощности позволяет достичь высокого уровня теплового комфорта при отоплении.
Плавное регулирование мощности котла осуществляется за счет последовательного подключения или отключения отдельных нагревательных элементов теплообменника. К примеру, в электрическом котле Протерм Скат 9KR13 при установленных двух ТЭНах мощностью 6 и 3 кВт, функция постепенного увеличения мощности позволяет плавно увеличивать нагрузку с дискретностью всего в 1 кВт!
Защита от замерзания
В электрическом котле Протерм Скат реализована защитная функция от замерзания теплоносителя (воды) в котле. Данная функция не защищает от замерзания систему отопления или горячего водоснабжения.
Для предотвращения замерзания электрокотел Скат работает следующим образом:
При понижении температуры теплоносителя в теплообменнике электрокотла ниже 8°C, его насос автоматически включается и работает до тех пор, пока температура теплоносителя в электрическом котле не поднимется до +10°C. А при снижении температуры теплоносителя до +5°C электрокотел Скат включается на отопление и работает до достижения температуры теплоносителя +25°C. Но если температура теплоносителя всё-равно будет снижаться, то при понижении температуры ниже +3°C электрокотел блокируется.
Насущным вопросом для всех владельцев котлов электрических является проблема экономии электроэнергии. На некоторые вопросы отвечает наша статья о снижении энергозатрат при эксплуатации электрокотла
материалы на электрокотел «Скат»
Проспект 3.49 МБ
Паспорт 266.46 КБ
Инструкция 1.31 МБ
Сервисная Инструкция 10.2 МБ
Котлы Protherm напольного типа
Не будем ходить вокруг да около – перейдем непосредственно к характеристикам.
Модель «Медведь»
Отличное чугунное оборудование, которое может использоваться не только в качестве основного, но и в качестве вспомогательного источника тепла (к примеру, в дополнение к твердотопливному котлу). Известно высококачественным чугуном, благодаря которому эксплуатационный срок значительно увеличивается. Также к преимуществам можно отнести бесперебойную работу и простоту в эксплуатации.
Особые параметры газовых котлов:
- контроль тяги;
- если установить надстройку полутурбо, то дымоход не нужен вовсе;
- рабочие режимы «Зима» и «Лето».
Примерная стоимость – от 40 до 117,2 тысячи рублей.
Модель «Бизон»
Надежные и долговечные котлы, функционирующие не только на газу, но и на мазуте и дизельном топливе. Повышенный КПД, большой диапазон мощности. Используются там, где требуется мощность, которая измеряется в мегаваттах.
- внушительный КПД;
- экологичность;
- простота ухода, использования;
- потребление альтернативного топлива;
- длительный эксплуатационный срок обменника тепла;
- ГВС нагревается в отдельном баке.
Примерная стоимость – от 55 до 130 тысяч рублей. Вот мы и рассмотрели основные газовые котлы Protherm. Теплых зим и удачи в работе!
Газовый котёл Protherm (Протерм) выпускается известной компанией Protherm, основанной в Словакии более четверти века назад. Модельный ряд этого производителя характеризуется удачным сочетанием уровня мощности нагрева и показателей экономичности энергопотребления.
Эксплуатация котлов Протерм
Чтобы оборудование прослужило как можно дольше, важно провести установку грамотно и придерживаться правил эксплуатации. Поэтому инструкция на электрокотел Протерм 14 кВт, как и на любую другую покупаемую модель, должна быть в обязательном порядке изучена пользователем. В использовании все модели котлов чешской фирмы достаточно просты
В использовании все модели котлов чешской фирмы достаточно просты.
Для введения прибора в рабочее состояние требуется выполнить ряд действий:
- включить оборудование в сеть;
- на панели управления выбрать уровень нужной температуры;
- настроить мощность;
- при необходимости изменить уровень давления агрегата;
- нажать «Старт».
Основные модели
Модельный ряд «Скат» довольно широк из-за различных мощностей котлов. Такой разброс необходим для полного обеспечения потребностей в отоплении любых помещений: начиная от маленьких комнат, заканчивая крупными производственными помещениями.
Настенные варианты — это преимущественно одноконтурные устройства (но имеются и двухконтурные с возможность подачи ГВС), созданные для обогрева квартир и жилых домов. Они просты и удобны в эксплуатации и монтаже.
Важно! Мощность колеблется в пределах от 6 до 24 кВт. Крепление на стену отметает необходимость оборудования дополнительной комнаты под отопительную систему
Скат 6 кВт
Котел с производственной мощностью в 6 кВт при правильной настройке и продуманной системе отопления способен обогревать дом площадью до 60 квадратных метров. Мощность делится между двумя блоками нагревательных элементов по 3 кВт каждый. Шаг многоступенчатой регулировки равняет 1 кВт. Масса модификации равна 34 килограмма. Это делает возможным установку котла прямо на стену. Рабочее напряжение 220 или 380 В (работает от трехфазных и однофазных сетей). Оборудование имеет собственное простейшее программное обеспечение, благодаря чему имеет возможность самостоятельно регулировать нагрев теплоносителя.
Электрокотел скат 9 квт
В плане энергопитания данная модель также универсальна: может питать от однофазной сети с напряжением 220 В либо от трехфазной в 380 В. Мощность в 9кВт между двумя блоками ТЭНов делится не на равные части: один из них 6 кВт, второй берет на себя оставшиеся 3 кВт.
Пропорционально мощности увеличивается и возможная площадь для обогрева — у этой модификации она равняется уже 90 квадратным метрам. На панели котла установлен дисплей. На котором отображаются основные данные о системе и состоянии теплоносителя.
12 кВт
Этот вариант работает исключительно на питании от трехфазной сети в 380 В, имеет два отдельных блока нагревательных элементов, каждый по 6 кВт.
Таким котлом обеспечивается обогрев жилища площадью до 120 квадратных метров. Несмотря на довольно высокую мощность, является настенной моделью.
24 кВт
Режим питания — от сети с напряжением 380 В. Нагрев обеспечивают четыре блока ТЭНов по 6 кВт. Наибольшая площадь помещения для отопления составляет 240 квадратных метров. Оснащен дисплеем на передней панели, на который выводятся подробные данные о состоянии системы отопления и окружающей среды. Также котел оборудован чувствительной пошаговой настройкой мощности. Это позволяет не только выбрать подходящий температурный режим, но и обеспечить значительную экономию электроэнергии.
К аппаратам любой мощности и модели имеет возможность подключения дополнительного контура для нагрева ГВС. На оборудование любой модификации производителем дается срок гарантии равный одному году.
Важно! Для экономии средств за оплату электроэнергии рекомендуется покупка двух электрических счетчиков на ночной и дневной тариф (в случае, если предусмотрена отдельная оплата)
Основные преимущества котлов «Протерм»
Как известно, отапливать дом можно не только с помощью газа, но и с помощью дизеля и проч. И если на данный момент вам нужен именно дизельный котел, но в будущем планируется переход на газ, то два отопительных прибора покупать совсем необязательно, ведь сегодня продаются газовые котлы Protherm.
Конечно, у каждой из моделей мощность разная, но все равно они выгодно отличаются этим параметром от прочих котлов. Дело в том, что их можно использовать при обогреве помещений общей площадью от 270-ти метров квадратных. Помимо того, вся продукция этого бренда отличается простотой эксплуатации и монтажа, а еще это идеальный вариант для тех, кто ценит в первую очередь безопасность. И неудивительно, ведь все котлы данной марки полностью соответствуют европейским и мировым стандартам.
Обратите внимание! Стоит добавить, что все отопительные приборы «Протерм» обладают еще одной удивительной характеристикой – необычным сжиганием топлива. Даже опытные эксперты удивляются, насколько экологичен этот процесс в данном случае
Электрический котёл Protherm (Протерм) СКАТ 21K
Электрические котлы Protherm СКАТ (Словакия) — настенные одноконтурные электрические отопительные котлы, применяемые в системах с принудительной циркуляцией воды. Электрические котлы Protherm СКАТ — имеют восемь мощностных модификаций, от 6 до 28 кВт (6 кВт, 9, 12, 15, 18, 21, 24 и 28 кВт).
Одноконтурные настенные электрические котлы отопления предназначены, в основном, для использования в жилых помещениях. Поэтому для них важна на только техническая стабильность и прекрасные рабочие показатели, но и дизайн. Электрокотлы Protherm относятся к котлам с повышенной комфортностью, отличаются удобством в пользовании и обслуживании, почти не создают шума.
Все котлы могут работать от сети 380 В, а модели 6К и 9К возможно подключать в сеть напряжением как 220 В так и 380 В.
Данная версия котла СКАТ v.13 имеет жидкокристаллический дисплей для индикации температуры, режимов работы и других параметров, а также отображения кодов неисправностей.
| Котел | Нагевательные элементы, кВт | Отдельные мощностные ступени, кВт | |||||||||||
| Protherm 6K | 3+3 | 1 | 2 | 3 | 4 | 5 | 6 | ||||||
| Protherm 9K | 6+3 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |||
| Protherm 12K | 6+6 | 2 | 4 | 6 | 8 | 10 | 12 | ||||||
| Protherm 14K | 7+7 | 2,3 | 4,7 | 7 | 9,3 | 11,7 | 14 | ||||||
| Protherm 18K | 6+6+6 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | |||
| Protherm 21K | 7+7+7 | 2,3 | 4,7 | 7 | 9,3 | 11,7 | 14 | 16,3 | 18,7 | 21 | |||
| Protherm 24K | 6+6+6+6 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| Protherm 28K | 7+7+7+7 | 2,3 | 4,7 | 7 | 9,3 | 11,7 | 14 | 16,3 | 18,7 | 21 | 23,3 | 25,7 | 28 |
-
- Одноконтурные электрические котлы;
- 8 мощностных модификаций от 6,0 до 28,0 кВт;
- Возможность настройки до 4-х ступеней мощности;
- Ступенчатое включение мощности с временной выдержкой для защиты от резких скачков напряжения в сети;
- Контроль превышения напряжения;
- Возможность работы с погодозависимой автоматикой;
- Выбег насоса;
- Возможность каскадного соединения котлов;
- Встроенный 10-и литровый расширительный бак;
- Встроенный циркуляционный насос с автоматическим воздухоотводчиком;
- Возможность работы в сети напряжением 220В (модели 6К и 9К).
Технические характеристики:
Электрическое напряжение 3 х 230 В /400 В, 50 Гц., 220В (только Скат 6К и Скат 9К);
Максимальное рабочее давление — 3 атм.;
Минимальное рабочее давление — 0,8 атм.;
Рекомендуемое рабочее давление — 1-2 атм.;
КПД 99,5%
Максимальная трабочая температура теплоносителя — 85ºC;
Максимальный напор циркуляционного насоса — 50 кПа;
Степень эл. защиты IP 40;
Подсоединение подача/обратка — ¾», слив — ½»
Документация
Цена на товар указана со скидкой
Компания-производитель оставляет за собой право на изменение комплектации и места производства товара без уведомления дилеров!
Указанная информация не является публичной офертой
Нагревательные котлы Гепард для отопления
Все агрегаты данного модельного ряда практически ничем не отличаются от аналогичной продукции среднего класса. Они обладают низким уровнем функциональности, но и стоят относительно недорого. Чтобы регулировать их мощность, имеется модуляционная горелка. КПД «Гепардов» в течение всего отопительного сезона может составлять 92%. У нагревательного котла присутствует коммуникационная шина «и-БАС».
Среди преимуществ данных приборов значатся:
- возможность выбирать нужный рабочий режим (зима или лето);
- выполнение регулировки с помощью монитора;
- теплообменник, изготовленный из нержавеющей стали;
- наличие датчика давления теплоносителя;
- произведенная из хромо-никелевой стали горелка;
- возможность диагностики состояния системы.
Устройство газового котла Протерм
Различные модификации газового оборудования имеют индивидуальные особенности устройства.
Изготовление котлов с применением низкотемпературного чугуна способствует эффективной минимизации тепловых потерь. Особенностью устройства отопительных приборов бренда «Протерм» является также необычный, достаточно экологически чистый способ сжигания топлива.
Основные узлы газового отопительного оборудования представлены:
- системой розжига;
- горелкой;
- теплообменником.
Источник тепла представлен пламенем горелки, в которой сжигается газ, а за нагрев теплового носителя отвечает теплообменник. Процесс газовой подачи регулируется посредством термостата, при этом продукты сгорания, представленные преимущественно водяными парами и углекислотой, выводятся через дымоходную систему.
Котлы Протерм используются для отопления и горячего водоснабжения
Разновидности газовых котлов «Протерм»
Газовое оборудование данного производителя изготавливается в следующих модификациях.
- Котлы модели «Гепард» являются настенными приборами, в которых теплоноситель движется принудительно.
- «Тигры» – это двухконтурные котлы, которые также вешаются на стену, но оборудованы электронной системой управления.
- Преимуществом котлов «Гризли» и «Медведь» является то, что они оснащаются автоматической регулировкой процесса горения. Еще одной отличительной чертой считается особая система зажигания.
- У «Рыси» и «Леопарда» имеется битермический теплообменник. В целом же они также являются двухконтурными.
- Наконец, у «Пантеры» – отопительного прибора настенного типа – разработчики предусмотрели возможность работы в закрытых системах отопления.
Модельный ряд котлов Protherm — одноконтурные и двухконтурные
Газовое оборудование Протерм выпускается европейским производителем в нескольких модификациях, что позволяет подобрать оптимальную по функциональным возможностям, а также практичную и максимально удобную в эксплуатации модель.
Настенного типа
Настенное газовое оборудование обладает неоспоримыми преимуществами, среди которых компактные размеры, внешняя эстетичность, отличные эксплуатационные свойства, возможность адаптации к функционированию с разными энергоносителями посредством стандартной замены сопла, а также экономичность.
«Пантера». Недорогая модель с двумя теплообменниками для обогрева помещений и нагрева воды. Современный отопительный прибор с возможностью функционирования в системе закрытого типа. Обладает надёжной защитой от замерзания, автоматическим прекращением газовой подачи и контролем работы насоса.
Недорогой вариант отопительного прибора в линейке Protherm
«Ягуар». Бюджетный вариант оборудования, не имеющий режим зима/лето. Двухконтурный агрегат с закрытым типом камеры сгорания и управлением посредством ручек.
Простая модель с минимально необходимым набором функций
«Гепард». Двухконтурные турбированный котёл с мощностью 11–23 кВт и закрытым типом камеры сгорания. Даже маломощные модели способны нагревать 10–11 л воды за одну минуту. Настенный прибор, в котором движение теплового носителя осуществляется в принудительном порядке.
Турбированный котёл с высоким КПД
«Тигр». Отличается аккуратным внешним видом, информативным ЖК-дисплеем и очень простым управлением. Есть возможность программирования на разные режимы работы или функционирования в автоматическом режиме «комфорт». Есть возможность автоматического регулирование процесса горения, отличается особой системой зажигания.
Компактное оборудование с разными режимами работы
Основные характеристики котла
Напольного типа
Напольные одноконтурные и двухконтурные котлы имеют несколько достоинств, которые делают подобный вид оборудования востребованным у потребителей. Невозможно оставить без должного внимания высокие показатели производительности, максимальную эффективность тепловой отдачи, экономное расходование топлива, широкие функциональные возможности и гарантированную долговечность.
«Медведь». Чугунный высококачественный теплообменник делает агрегат долговечным и очень надёжным. Модель обладает режимом «Зима-лето» и удобным контролем тяги. Имеет автоматическое регулирование процесса горения и отличается особой системой зажигания.
Чугунный теплообменник предполагает долговечную эксплуатацию котла
«Бизон». Простой в использовании и долговечный котёл с высоким КПД, способный работать на разных видах топлива. Очень мощный агрегат с высокой степенью надёжности.
Мощное оборудоваение, которое может работать на разных видах топлива
Основные характеристики модели Бизон
Напольный котёл с надёжным теплообменником
Основные характеристики модели
Стационарный отопительный газовый котёл
Основные характеристики модели Медведь KLOM17
Устройство электрических котлов
Котел «Скат» оснащен всеми необходимыми модулями для обеспечения полноценного процесса отопления:
- Теплообменник цилиндрической формы, выполненный из меди.
- Также медные нагревательные элементы. Их мощность различна для возможности создания многоступенчатой системы нагрева.
- Расширительный бачок, объемом 7литров. Выполняет функцию компенсации расширения теплоносителя в системе.
- Для осуществления принудительной циркуляции теплоносителя в системе имеет в конструкции специальный насос с тремя скоростями.
- Скопившийся в системе воздух в автоматическом режиме выводится через специальный воздухоотводчик.
- В гидравлической группе имеется также клапан сброса давления для поддержания максимального давлений в 3 атмосферы.
- Терморегулятор.
- Группа датчиков, предохраняющих аппарат от замерзания, перегрева, блокировки циркуляционного насоса.
Нагревательные устройства для большей эффективности стоят снизу и сверху котла. Они объединены в блоки, количество которых в различных моделях неодинаково. Также и мощность блоков и отдельно взятых ТЭНов в устройствах различных модификаций отличается.
Ниже представлена схема устройства котла:
- Отопительный блок.
- Вентиль для сброса скопившегося воздуха в системе циркуляции теплоносителя.
- Устройство теплообмена.
- Индикатор давления.
- Предохранительный клапан.
- Ручка регуляции скорости насоса принудительной циркуляции.
- Индикатор, отражающий деятельность насоса.
- Заземление на обратке.
- Заземление на стенках водонагревателя.
- Насос для осуществления принудительной циркуляции.
- Разъем для питания.
- Контактор.
- Электрическая плата контроля.
- Датчик температуры.
- Аварийный датчик температуры (аварийный ограничитель).
Инструкция по подключению и эксплуатации
При установке и подключении оборудования нужно пользоваться средствами защиты и следовать правилам по ТБ
При выборе места установки обращают внимание:
- На сухость конкретного места и помещения в целом.
- Конструкции, которые легко могут воспламениться, должны находиться вдали.
- Нельзя устанавливать устройства так, чтобы они мешали проходу в аварийные выходы.
- Рядом не могут находиться крупные бытовые электрические приборы. В особенности это касается кондиционеров.
- Категорически запрещен монтаж там, где есть вероятность попадания на котел воды и других жидкостей.
Также необходимо следовать правилам:
- Для защиты котла и пользователей нужно произвести заземление.
- Требуется учитывать массу оборудования и подбирать соответствующие крепления при монтаже настенных конструкций.
- При установке дополнительных модулей нужно строго следовать прилагаемой инструкции.
- При монтаже проводки на электрическом щите устанавливаются отдельные автоматы на питание котла.
- Отопительные трубы нужно прокладывать так, чтобы не было перекосов.
Технические характеристики электрических котлов Протерм Скат
В основном продукция этой компании — это котлы модели «Протерм Скат» различной мощности. Все они обладают схожими техническими характеристиками. Габаритные размеры составляют: высота — 74 см, ширина — 41 см, глубина — 31 см. Работают аппарат, как от трехфазных, так и однофазных сетей. Наибольшая допустимая сила тока в них 50 ампер. Наибольшее давление в системе — до трех атмосфер, температура теплоносителя около 85 градусов.
Важно! При подключении отопительных систем к сети нужно учитывать их потребляемую мощность и использовать подходящие провода. Это убережет их от плавления и перегорания, увеличив срок эксплуатации и обеспечив безопасность
Популярные модели
Электрокотел Protherm Скат 9 КR 13 является самым покупаемым. Используется для обогрева помещений до 90 кв. м.
Как мы уже говорили, электрические котлы от Protherm представлены единственной линейкой Скат. Поэтому все оборудование имеет схожие характеристики, отличаясь электрической мощностью и потребляемой силой тока – все остальные данные являются идентичными, вплоть до габаритов и веса. Что касается самых популярных моделей, то ими являются конструкции мощностью 9 квт, 12 кВт и 21 кВт.
Помимо этого, модельный ряд Скат включает в себя модели мощностью 6 кВт, 14 кВт, 18 кВт, 24 кВт и 28 кВт – от мощности зависит максимальная обогревая площадь (в расчетах необходимо учитывать теплопотери и возможность подключения бойлера).
