Виды проводов: классификация и маркировка, специальные и нестандартные

Оглавление

Виды телефонных проводов и кабелей

Телефонные провода и кабли бывают двух основных видов. Первый предназначен для прокладки нескольких абонентских линий (до 400). Второй применяется для разводки в доме или квартире.

ТППэп — кабель для прокладки линий телефонной связи, рассчитанной на большое количество абонентов.

Эти виды телефонных проводов состоят из двух проводов, свитых в пары. ТПЖ из мягкой медной проволоки сечением 0,4 или 0,5 мм2 покрыта полиэтиленовой изоляцией. В кабеле пары проводов объединяются в группы по пять или десять штук. Внешняя оболочка выполняется из полиэтилена или винила. Буквы «эп» в названии обозначают экран пленочный. Кабель может быть бронированный лентами или заполненный, когда пространство между оболочкой и жилами занимает гидрофобный уплотнитель.

Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

ТРВ — одно- или двупарный телефонный распределительный провод. Имеет плоское сечение и разделенное основание. Жила медная, однопроволочная, сечением 0,4 или 0,5 мм2. Количество жил — две или четыре. Изоляция из ПВХ. Эксплуатируется при температуре от — 10 до +40°C. При температуре + 30 °С влажность не должна превышать 80 %. Предназначен для проведения телефонных линий внутри помещений.

ТРП по характеристикам аналогичен ТРВ за исключением материала изоляции — она выполнена из полиэтилена. В связи с этим ТРП более устойчив к воздействию внешней среды по сравнению с ТРВ. Его можно прокладывать снаружи зданий.

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами.

В качестве изоляции жил используется полиэтилен. Внешняя оболочка выполнена из ПВХ. Количество жил — две или четыре, сечение — от 0,08 до 0,12 мм2. Провод имеет повышенную гибкость, используется для проведения линий внутри помещений и в телефонных аппаратах.

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами, изоляцией и оболочкой из полиэтилена. Существует также модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — две, сечение жилы — 0,9 или 1,2 мм2. Стоек к температурному воздействию, температурные условия эксплуатации — от —60 до +60 °C. Такой провод применяется для прокладки телефонной линии вне помещений: на воздушных опорах, в земле и по стенам зданий.

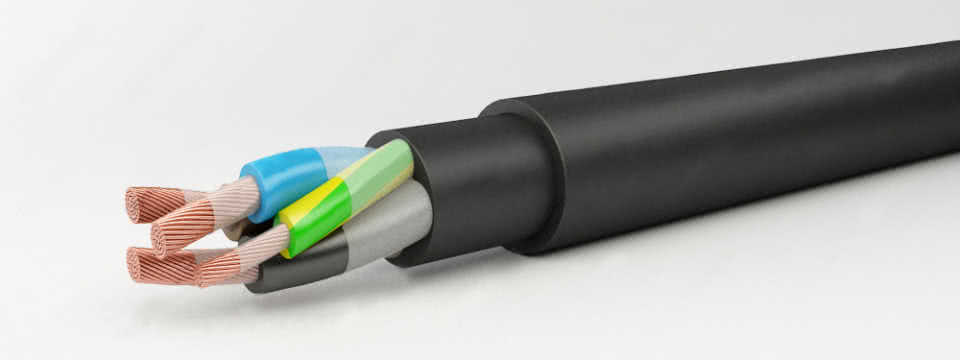

Кабель КГ

КГ – это гибкий резиновый кабель из меди с многопроволочными жилами, их сечение – 0,5 до 240 кв. мм. Количество – 1-5. Натуральный каучук – для резины изоляции жил.

Кабель функционален от -60°C до +50°C, влага – 98%. Кабель прокладывают на открытом воздухе. Цвет жил: черный, голубой, коричневый, серый.
Сфера применения КГ – промышленные установки.
Кабель КГ питает переносные мобильные устройства от переменного тока или от генераторов.
При монтаже возможен изгиб по радиусу не менее 8 наружных диаметров. Предусмотрена модификация КГнг — негорючая изоляция.
Резиновая изоляция этого кабеля в условиях мороза сохраняет свои свойства и гибкость. Удлинители на его основе применяются в любых условиях.

Особенности подключения электрического оборудования

Практически в каждой квартире возникает необходимость подключить к силовой розетке бытовую технику большой мощности, например, электроплита.

Для подключения электроплиты к силовой розетке требуются гибкие многопроволочные провода. Подойдут марки NYM, КГ сечением 3х6 мм2.

Для прокладки электропроводки к силовой розетке для варочной панели нужно использовать кабель ВВГнг — LS 3х6 мм2Так, чтобы установить варочную панель, необходимо подобрать провод, в сертификате которого есть пункт о том, что провод применим для данного оборудования.

Какие провода не подойдут?

Есть такие виды проводов, которые ни в коем случае нельзя применять для устройства электрической проводки. Какие виды изделий к ним относятся?

Провод ПВС

Медный многопроволочный провод с изоляцией из поливинилхлорида и общей оболочкой. Имеет от 2 до 5 проводников и площадь сечения 0,75-10 мм2.

Рассчитан на номинальное напряжение величиной 0,38 кВт, может использоваться для присоединения бытовой электротехники к электрической сети или для изготовления удлинительных шнуров.

Для устройства стационарной проводки не подходит, потому что:

Провод многопроволочный и для соединения концов потребуется пайка и лужение, а это лишнее время и требуется опыт.
Из-за проволочных жил быстрее нагревается, изоляционная оболочка изнашивается быстрее и может произойти короткое замыкание.
Провод ПВС запрещено прокладывать пучком. Так как линии проводки должны располагаться на определенном друг от друга расстоянии, то потребуется выполнять в стене штробы.

Провода ПВВП, ШВВП

Имеют одно- или многопроволочные медные жилы и применяются только для подключения электрооборудования и бытовой техники.

Также срок службы этих проводов небольшой, а многожильную конструкцию нужно паять при монтаже и обрабатывать концы.

Для устройства слаботочного освещения до 0,024 кВ используют плоский шнур ПУНП, но для монтажа электрических сетей он не пригоден.

Стоит отметить провод ПУНП, он запрещен для прокладки проводки в жилых помещениях с 2007 года. Этот провод с низкой изоляцией и небольшой мощностью, поэтому он не может выдержать нагрузку от современных электроприборов.

Кабель – шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС – сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

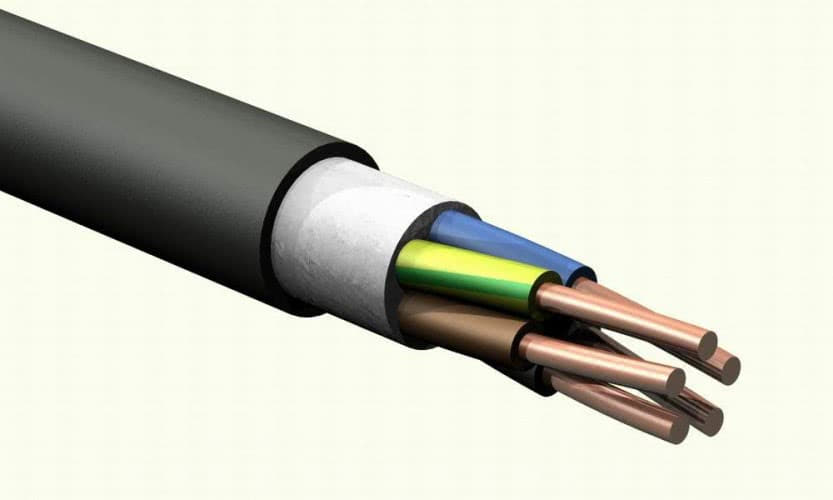

Кабель NYM

Медные цельнопроволочные жилы с током, с ПВХ-изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил выпускаются со срезом: 1,5 – 35 квадратных единиц. – в теле белой защитной сферы. Проводники соседствуют с плотной мелованной резиной: галогенов нет, шнур прочен и термостоек. Его функциональные возможности от -40°C до +70°C, влагоустойчив. Цветная изоляция: светло-зеленая, синеватая, коричневая.

Кабель NYM обслуживает световые системы в техническом и гражданском строительстве – предел напряжения – 660 единиц. Изделие стелят в помещении и на улице, пряча его от солнца в гофру.
Монтаж допускает загиб радиуса – не менее 4 диаметров. Идёт бухтами, начиная с 50 метров.
При сравнении с ВВГ, у данной подводки – только медь и жилы из цельной проволоки. Его удобно прокладывать.

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

АВВГ (вместо медной жилы используется алюминиевая);
ВВГнг (кембрик с повышенной негорючестью);
ВВГп (плоское сечение кабеля);
ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

АВББШв — кабель с алюминиевой жилой;
ВББШвнг — негорючий кабель;
ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.

Когда нужно заменять кабели?

Замена электрических сетей может быть полной или частичной. Выполняется в следующих случаях:

Большой срок эксплуатации проводки. Если вы въехали в новую квартиру, то желательно через примерно 20 лет провести капитальный ремонт. За этот период установленные инженерные коммуникации приходят в негодность и могут представлять опасность для здоровья человека.
Ремонт или изменение планировки. Технологии идут вперед и современная бытовая техника очень мощная, поэтому к проводке предъявляются повышенные требования. Не рекомендуется подключать новые приборы к старой электрической сети, так как их характеристики могут не совпадать. Если вы планируете приобрести новую варочную панель, посудомоечную машину, современный холодильник и пр., то стоит обновить проводку в квартире или хотя бы в местах, где предполагается установка техники.

Независимо от причин, работу по замене проводки всегда нужно организовывать с разработки схемы разводки электрики и выбора материалов для дальнейшей работы.

Кабель ВВГ

С помощью этого проводника электрифицируются жилые постройки. Его маркировочные знаки показывают: гибкость жил, изоляцию снаружи – поливинилхлорид, изоляцию прутов – аналогично. Проводка не выделяется высокой гибкостью.

Изоляция кабеля обладает сопротивлением относительно агрессии среды, а сам он не горит. Жилы состоят из одной или множества проволок, с учётом модификации кабеля.

Этот кабель должен подавать и распределять электроимпульсы при коэффициенте 1000 вольт, если промышленная частота переменного тока 50 Гц. Для оснащения домовых сетей подойдёт подводка ВВГ со срезом – 6 квадратных миллиметров, для подачи света в домовладения эта норма увеличивается до 16 кв.мм. Возможен излом по кратчайшему радиусу при 10-кратном шнуре вширь. Кабель поставляется в бухтах по 1 сотне метров.

Кабель ВВГ имеет градацию: АВВГ — алюминиевая жила, ВВГнг — огнеупорная оболочка, ВВГп — плоский разрез, ВВГз — присутствие ПВХ или резиновой изоляции промеж жил.

ВВГ – медный кабель – для внутреннего монтажа. Он прокладывается открыто, закладывается в штробы. Служит 30 лет. Количество жил отвечает запросам фаз сети: от 2 до 5.
Преобладающий тон поверхностного изоляционного материала этих подводов – черный, попадается белый.
Модификации кабеля ВВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при огне. Известна модификация ВВГ, умеющая противостоять открытому огню в течение нескольких минут.

Иностранный аналог кабеля ВВГ производят по стандарту DIN. Речь идет о продукте NYM. Его специальный внутренний наполнитель затухает сам.

Виды оптических кабелей

Для решения задач внешнего и внутреннего освещения могут использвоаться виды оптических кабелей. Оптический кабель — вариант силового кабеля с прозрачной внешней оболочкой, где вдоль силовых ТПЖ на расстоянии 2 см друг от друга расположены дополнительные провода с последовательно подсоединенными разноцветными светодиодами, которые горят постоянным достаточно сильным светом. Этот кабель хорошо подходит для воплощения интересных дизайнерских задумок: его можно превратить в элемент освещения или создать с его помощью световую картину. Однако светодиодный кабель не только выполняет декоративные функции, он очень удобен при работе с переносными электромеханизмами: при разрыве не надо искать место повреждения — диоды на поврежденном участке перестают светиться. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры, существуют также компьютерные светящиеся кабели.

Электролюминесцентный кабель светится равномерно по всей длине. С его помощью можно создавать светящиеся надписи, и даже целые картины.

Отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения.

К тому же электролюминесцентный кабель стоит дешевле и не ограничен по длине.

Сертификаты соответствия и упаковка

Возможны 2 варианта стандартной упаковки для электрической проводки. Кабели, предназначенные для продажи в розницу в специальных строительных магазинах, наматываются на бухты. Для оптовой продажи кабели упаковываются в барабаны.

На любой упаковке кабельного изделия должна быть бирка. Она может быть разной формы, цвета и иметь разные способы крепления.

В любом случае на кабель прикрепляется бирка с описательной информацией, куда входит:

название завода-изготовителя или фирменный товарный знак;
марка кабеля;
дата производства;
соответствующий ГОСТ или ТУ;
число отрезов с указанием длины;
номер барабана;
масса;
знак гарантии качества;
отметка контролера.

На каждый кабель должна быть соответствующая документация, подтверждающая качество приобретаемого продукта. К таким документам относят:

сертификат о пожарной безопасности;
сертификат соответствия, подтверждающий право применения приобретенного кабеля для конкретного рода работ по монтажу электрических систем.

В прилагаемых документах всегда должно быть указание ГОСТа или ТУ и допустимый период эксплуатации. Если покупатель желает ознакомиться с документацией, то продавец обязан ее предоставить, но лишь в ознакомительных целях.

Внешний вид кабельного изделия

При покупке нужно обращать внимание не только на маркировку и документацию, но и на внешний вид кабеля. Если на продукции присутствуют повреждения, например, изгибы, помятость, сдавленность, то лучше не совершать покупку

Такие дефекты могут обозначать, что внутри кабеля также есть повреждения. Проводники могут иметь обрывы, быть замкнутыми друг на друге. Рекомендуется тщательно осматривать приобретаемый кабель и если вас устраивает качество продукта, то смело можно покупать.

Какое сечение кабеля использовать?

Сразу ответить на вопрос, какие кабели и провода требуются для устройства системы электроснабжения в квартире или частном доме сложно, так как для установки проводки необходимы несколько видов данных изделий.

По правилам безопасности, все розетки и домашние электроприборы должны иметь заземление. Поэтому чаще всего в жилых помещениях протягивают трехжильный кабель , имеющий «заземление», «фазу» или «ноль».

Для контура освещения, на который воздействует минимальная нагрузка от электрических сетей можно использовать кабель с площадью сечения 1,5мм2 и автоматический выключатель в 10А.

Для розеток, где нагрузка варьируется от 3 до 4 кВт подойдут кабели с сечением 2,5мм2. Такой кабель способен выдержать ток до 27А и мощность до 5,9 кВт.

Но все же не стоит нагружать электролинию до предельных значений, так как для бесперебойной работы нужен запас, который равен одной трети от возможной нагрузки. В данном случае понадобится выключатель на 16А.

Для устройства розетки для электрической плиты потребуется проложить кабель с площадью сечения 6 мм2 для мощности до 10,1 кВт и автомат для электрического тока в 32А.

При выборе вводного кабеля стоит обратить внимание на мощность, выделенную на жилое помещение. Обычно в таких случаях применяют кабель сечением 6-10 мм2

Чем кабель отличается от провода?

Электрики, не имеющие достаточных навыков, часто задаются вопросом, что приобрести для устройства электроснабжения – провода или же кабели.

Чтобы найти ответ на этот вопрос, необходимо разобраться и понять в чем состоит разница между этими продуктами:

Кабель состоит из одной токопроводящей жилы, имеющих изоляционную оболочку (ГОСТ 15845-80). Эти элементы могут быть заключены в общую оболочку, выполненную из полиэтилена, металла, пластмассы или резины. Поверх оболочки может предусматриваться защитный слой.
Кабель с двойной изоляцией хорошо защищен от попадания воды, прямого солнечного света, негативных воздействий различных веществ, деформаций механического вида. Изделие обладает довольно-таки высокими показателями по прочности и надежности, поэтому его можно применять даже в непростых положениях. Например, когда требуется проложить кабель под водой или под грунтом. Кабель — жесткий.
Что касается провода, то он состоит из нескольких токопроводящих жил, их соединяют между собой при помощи скрутки. У проводов может быть изоляционный слой или же они могут быть голыми. Как правило, они заключены в оболочку из поливинилхлорида или сшитого полиэтилена, либо в текстильную или проволочную обмотку. Защита провода намного меньше, если сравнивать его с кабелем, и получается что сфера его применения узкая. Чаще всего используют при устройстве электроудлинителей. Провод — мягкий, гибкий.

Опытные специалисты считают, что для прокладки стационарной электрической сети лучше сделать выбор в пользу кабеля. Для передвижного электрического оборудования, в слаботочных системах с напряжением до 0,024кВ можно применять провода.

Очень многое зависит от качества продукции, поэтому при выборе материалов для устройства системы электроснабжения стоит направить особое внимание на электроустановочные изделия, изготовленные по ГОСТу а не по ТУ. Качественный продукт – это безопасность, надежность и достаточная пожаробезопасность.

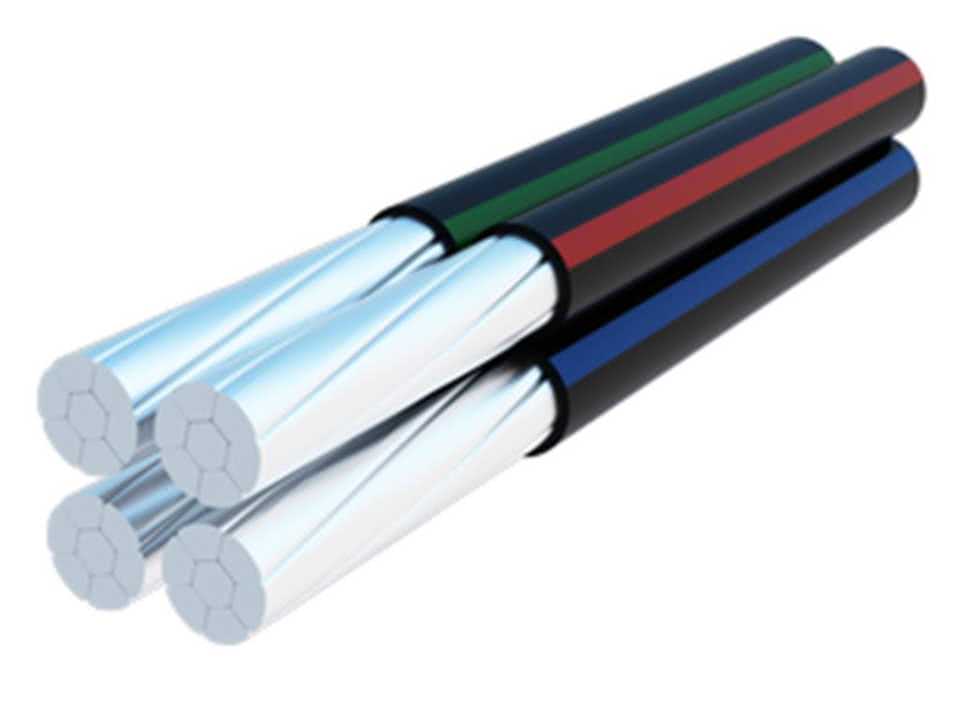

Кабель СИП

Шифр трактуют как «самонесущий изолированный провод». Он не боится столкновений с механикой. Его изоляция – сшитый полиэтилен, чаще применяется в качестве уличного кабеля для ЛЭП и отдельных ответвлений. Заменяет неизолированные шнуры А и АС.

начинается от от 25 руб./м.

Это алюмкабель с отсутствием общей изоляции. Сечение жил – 16 единиц, самое большое – 150 единиц. Маркировка не выдаёт численность жил – есть номенклатурный номер.

СИП-1 – это подводка из 2 жил, одна – нулевая несущая. Вариант со 2 по 4 – жилы с единичной нулевой несущей. Образец-4 состоит из 4 токоведущих прутов.

Монтаж СИП привлекает специфический инструментарий: кронштейны – анкеры с зажимами соединения и ответвления.

Провод ПБПП – ПУНП

Медный плоского вида провод: жилы однопроволочные, 2 или 3 штуки, изоляция и оболочка ПВХ. Нормально работает, если атмосфера -15°C до +50°C, предел влажности 98%. Агрессивную среду переносит хорошо. Чёрный или белый цвет, жилы голубые или зеленоватые.

Им хорошо монтировать осветительные системы и проводки розеток в постройках, при максимуме переменного тока с промышленной частотой – 250 вольт. Радиус изгибается на уровне, не уступающем десятикратной ширине. Режим поставок – бухты по 100 и 200 метров.
Модификация у ПБППг (ПУГНП) такая многопроволочного типа жилы, величина изгиба радиуса не ниже 10-кратной ширины. У АПУНП — цельнопроволочные, только жилы из алюминия.

Виды сетевых кабелей связи для передачи информации

Кабели для передачи информации служат для передачи не только электроэнергии, но и информационных сигналов. Всего 10 — 15 лет назад существовали лишь телефонные и антенные виды сетевых кабелей, с развитием компьютерной техники информационных проводников стало намного больше. Многие из них используются в ограниченных сферах и представляют интерес лишь для узкопрофильных специалистов. Домашнему мастеру достаточно знать всего несколько видов.

Антенные кабели. Сегодня чаще всего используются кабели марок RG-6, RG-58, RG-59 или российские аналоги серии РК 75. Кабели с буквенным обозначением RG имеют множество разновидностей, они различаются сопротивлением проводника, устойчивостью к температурным и ударным нагрузкам, временем затухания сигнала, разновидностью экрана и т. д.

RG-6 — коаксиальные виды кабелей связи, передающие высокочастотные сигналы для электронной аппаратуры, телевидения или радио. Центральная медная жила с сечением 1 мм2 окружена изоляцией из вспененного полиэтилена, экраном из алюминиевой фольги, внешним проводником из луженой медной оплетки и оболочкой из ПВХ. Используется для передачи сигналов кабельного и спутникового телевидения. Имеет широкий диапазон технических характеристик, связанных с частотой передающего сигнала, сопротивлением, экранированием и т. д. Например, в русском названии данного кабеля (РК 75) цифры обозначают сопротивление проводника — 75 Ом.

Кабель RG-6 идеально подходит для передачи видеосигнала от телевизионной антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Компьютерные кабели (витая пара) применяются в компьютерных сетях.

С их помощью компьютеры соединяются друг с другом или подключаются к Интернету.

Компьютерный кабель состоит из одной или нескольких пар перевитых проводов, это улучшает прием и передачу сигнала. Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка выполнена из ПВХ, иногда имеется дополнительная влагонепроницаемая оболочка из полипропилена. Кабель оснащается разрывной нитью, которая позволяет легко снять внешнюю оболочку и получить доступ к токопроводящим жилам.

Существует несколько видов компьютерного кабеля:

UTP — пары проводов не имеют общего экрана;
FTP — с экраном из алюминиевой фольги;
STP — каждая витая пара окружена отдельным экраном, а все вместе — общим экраном из медной сетки;
S / FTP — каждая витая пара окружена отдельным экраном, а все вместе — общим экраном из фольги.

Кроме того, компьютерные кабели различаются по количеству объединенных пар проводов.

Кабель ВБбШв

Силовой кабель с медными токонесущими жилами: однопроволочными и многопроволочными, защищённый бронью. У первых 6 жил – сечение 1,5 – 240 квадратных миллиметров. Есть ПВХ покрытие и изолирующая основа. Кабель отличается наличием между оболочкой и прутьями пласта стальной двухленточной брони. Кабель предназначен для режима -50°C до +50°C, влага до 98%. Изоляция из ПВХ гарантирует стойкость к агрессивной среде. Чёрная оболочка. Изоляция либо чёрно-белая, либо однотонная.

Бронью ВББШв прокладывают сети электроснабжения автономных построек и зданий, в трубах под землёй и сверху. Максимум напряжения переменного тока — 6000 вольт. Постоянный ток требует одножильных модификаций кабеля.

Изгибы радиуса те же. Поставляется обычно от 100 метров в бухтах. Модификации: АВББШв — жилы из алюминия, ВББШвнг — негорючий вариант, ВББШвнг-LS – негорючий режим с малым газовыделением при высокой температуре.

от производителя “Электрокомплект” вас приятно удивит. К тому же компания представлена в 8 городах Казахстана.

Провод ПВ1

Круглый тип сечения, изоляция ПВХ, медь, 1 жила.
Температура, как у остальных кабелей — от -50°C до +70°C, выдерживает вибрацию и химические раздражения, влажность — до 100%. Изоляция предложена в разной гамме.

Сфера действия: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.
Прокладывается под землей и снаружи, в кабельных канавах. Материал беззащитен перед солнечными лучами.
Величина изгиба не менее 10 – кратного диаметра провода. Бухты от 100 метров. Провод АПВ – модификация ПВ1, но жила из алюминия.
