Расчет, проектирование и оптимальные размеры лестницы на второй этаж: как сделать самостоятельно, на что обратить внимание

Технические параметры: оптимальный угол наклона лестницы и размеры ступеней

Тип конструкции выбирается в зависимости от площади размещения. Так, если свободное пространство для монтажа имеет размеры 1.5×1.5 м или более, то устанавливают маршевую лестницу. Если же нужно разместить компактное сооружение, подойдет винтовой вариант.

Примерные параметры, влияющие на размеры ступеней

Удобным для ходьбы считается наклон сооружения 25÷33°, но это не всегда возможно по причине малого пространства. Предел — угол наклона в 45°. При меньшем наклоне монтируется пандус, а при большем используют приставные или даже настенные лестницы. О размерах самих ступеней: согласно исследованиям, оптимальный размер 28÷30 см в ширину и 16÷18 см в высоту. Это не пустые цифры для примера. Такой размер  удобен для передвижения взрослого человека.

При расчете ступеней лестницы учитывается, что ширина марша должна быть больше метра. В противном случае по ней будет неудобно передвигаться. Исключение составляют винтовые конструкции в помещениях, где не хватает места на полноценный пролет. Не стоит забывать и о перилах. Они требуются при высоте лестничного пролета три и более ступеней.

Разновидностей подобных сооружений достаточно. Отметим основные из них:

• прямые пролеты;
• двухмаршевые;
• трехмаршевые;
• винтовые;
• конструкции на тетивах;
• с забежными ступенями (поворот на 90° или 180°).

Названия составных частей лестничных конструкций

К разновидностям конструкций мы вернемся позднее. Этому стоит посвятить отдельный раздел сегодняшней статьи. А вот материалы, из которых их изготавливают, стоит рассмотреть сразу.

Информация

Особенности онлайн калькулятора.

Интеллектуально понятная система расчета, позволит в считанные минуты получить точные геометрические расчеты лестницы, не прибегая к услугам проектировщиков.

Для удобства использования, онлайн калькулятор разделен на 2 основных блока:

• Слева, раздел калькулятора предназначен для ввода данных, включает в себя стандартные размеры и подсказки. Вам не придется долго разбираться, достаточно просто сравнить числовые данные, с данными на чертежах.
• Справа, калькулятор содержит в себе чертежи высочайшей точности, выполненные непосредственно под ваш проект. Вы можете их  сохранить и распечатать у себя на компьютере. Для дальнейшего использования в изготовлении лестницы.
• Данная версия калькулятора подойдет не только для лестниц, выполненных из дерева, но и отлично подойдет для расчета металлической лестницы с чертежами, так как принцип проектирования и расчета обоих типов лестниц практически одинаков.

Справочная информация для расчёта ступений

Наш калькулятор помогает оптимально подобрать «удобные» размеры степеней, их высоту, ширину и угол наклона тетивы для двухмаршевой лестницы с площадкой. Оптимальный наклон лестничной тетивы для удобства ходьбы составляет 30-40 градусов. Самой подходящей высотой шага считается  15-20 сантиметров. При этом ширина ступени 27-32 сантиметра. Но не стоит забывать о размерах ступеней выполненных в заводских условиях, их стандартные размеры в большинстве случаев имеют ширину 30 см. Если вы планируете использовать заводские ступени при изготовлении лестницы, этот момент необходимо учитывать, так как данный калькулятор лестницы производит расчет по вашим данным, подготовьте все цифры расчета заранее.

Так же особое внимание стоит обратить на поворотную площадку, «заводские» площадки имеют определенные размеры, которые лучше сразу уточнить у производителя, исходя из подобранной площадки, и следует проектировать ширину лестничных маршей и расстояние между ними

Толщина ступеней, так же как и толщина поворотной площадки, определяется исходя из особенностей используемого материала, так например оптимальная толщина половой (шпунтованной) или клееной доски, составляет 4 см. Свес ступеней не рекомендуется использовать более 5 см для деревянных конструкций, он необходим, когда вы по каким то причинам не можете выдержать оптимальные размеры рядовой ступени.

Как правильно рассчитать лестницу из дерева на второй этаж

С поворотом на 90

Прежде чем приниматься за расчет, измеряют высоту от пола первого этажа до пола второго этажа и размеры проема, в котором будет установлена лестница.

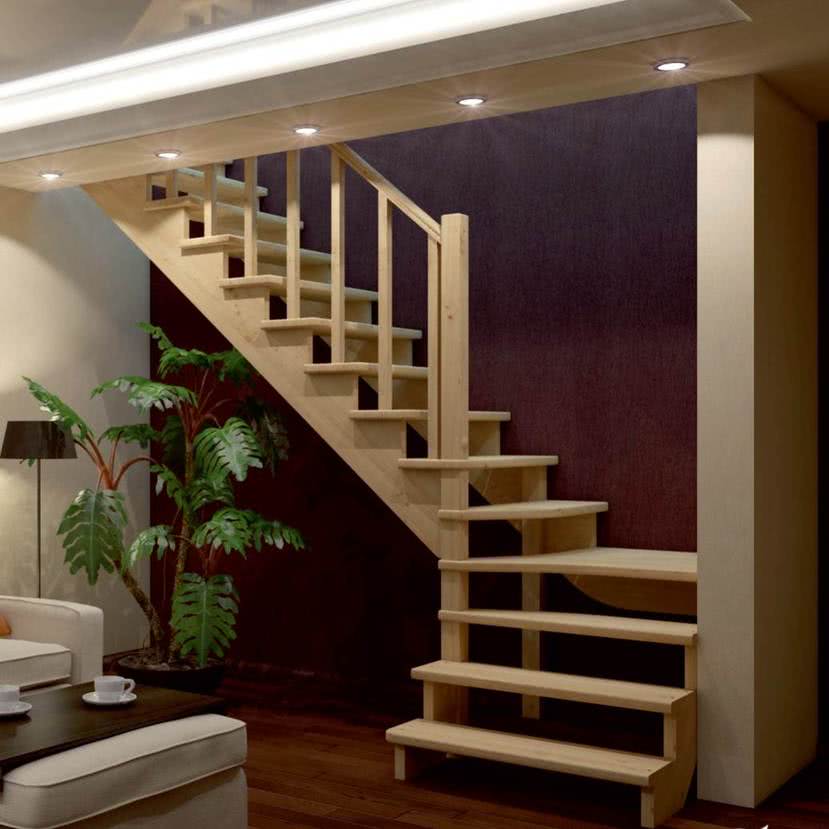

Деревянная лестница с поворотом на 90 градусов

Зная высоту этажа можно рассчитать необходимое число ступеней (n). Для этого высоту этажа делят на принятую высоту ступени. Удобной считается лестница с высотой ступени (а) 15-18 см.

А ширина ступени (b) должна быть в пределах 27-30 см. Проверить насколько удобной получилась после расчетов лестница, можно умножив высоту ступеней на два и прибавив ширину. Получившееся значение должно быть в пределах 600-650 мм. Используя эту же формулу можно рассчитать ширину ступени по формуле: b=650-а*2

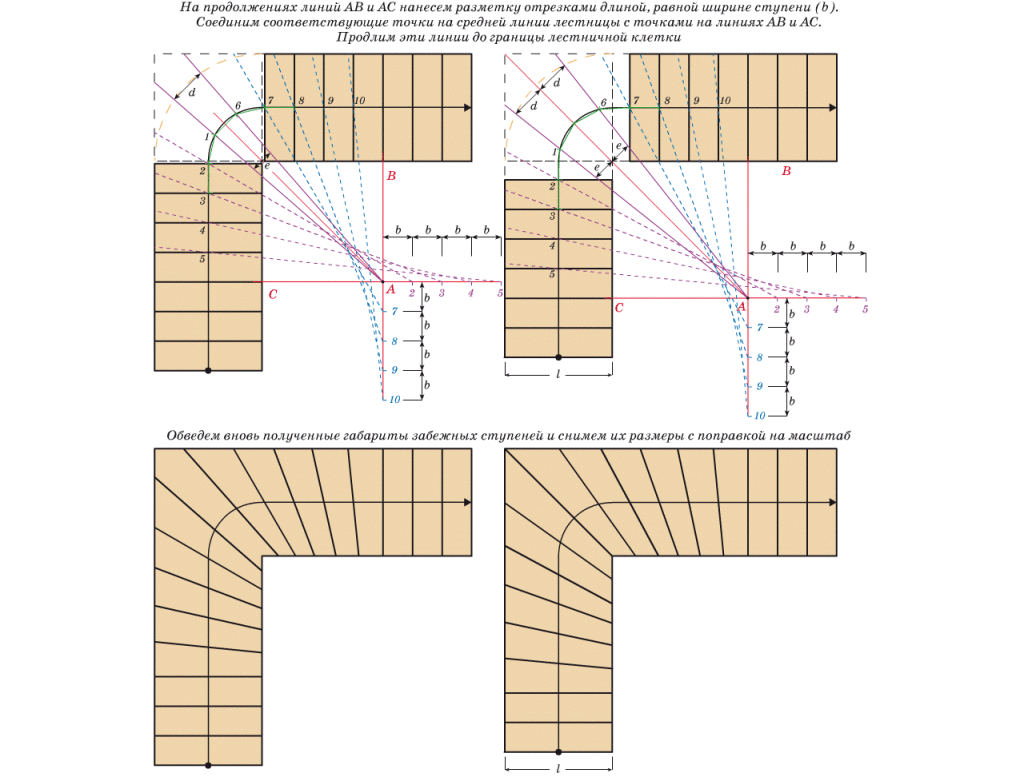

Расчет лестницы с поворотом на 90 градусов

Чтобы в процессе подъема по лестнице не упереться в потолок головой, необходимо соблюсти высоту просвета в пределах 1900-2000 мм. Понять соответствует ли проектируемая конструкция данному требованию можно, выполнив следующие расчеты:

1. От длины проема отнять 70 см и разделить на ширину ступеней. Получившееся число – это количество ступеней, расположенных над проемом.
2. Значение из первого пункта умножить на высоту ступени.
3. От высоты этажа отнять значение, полученное во втором пункте. Это число и будет равняться высоте просвета.

Если число получилось меньше нормы, можно предпринять следующее:

• увеличить проем;
• уменьшить количество ступеней, тем самым увеличив их высоту.

Если же увеличить проем невозможно, а уменьшение ступеней приведет к тому, что уклон лестницы и высота ступеней не будут соответствовать норме, лучше запроектировать лестницу с поворотом на 90.

Данная конструкция состоит из двух маршей расположенных по отношению друг к другу под углом 90. Это позволяет вписать лестницу даже в помещение с небольшой площадью и с маленьким проемом.

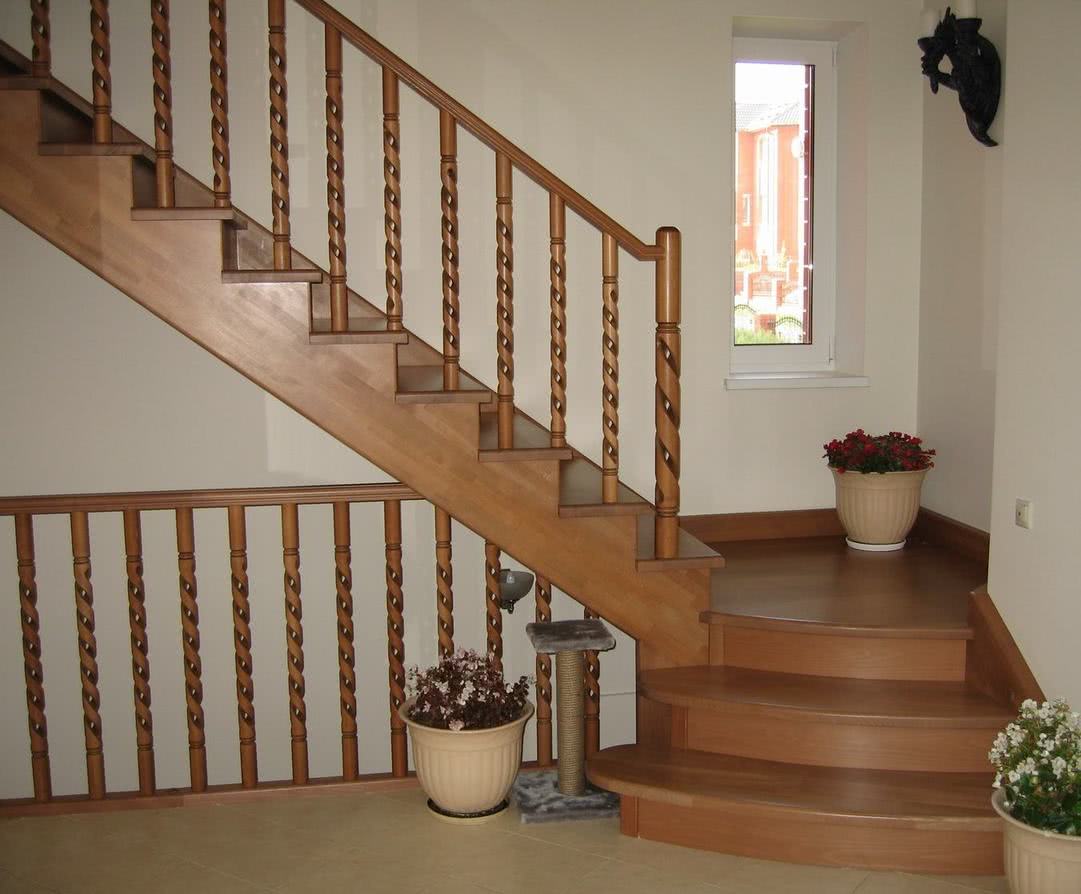

Лестница в небольшом помещении

Между собой марши могут быть соединены площадкой или забежными ступенями. Первый вариант намного удобнее, да и расчет в этом случае мало чем отличается от уже описанного. Главная задача – определить, на какой высоте от уровня пола необходимо устроить промежуточную площадку.

Вначале считают, сколько ступеней нужно для верхнего марша, расположенного между площадкой и вторым этажом. Для этого требуемую высоту просвета (2000 мм) делят на принятую высоту ступени (15-18 см). Полученное число округляют до целых и уменьшают на единицу (так как верхняя фризовая ступень совпадает с уровнем пола).

Расчет количества ступеней

Чтобы узнать, на какой высоте будет находиться площадка, высоту ступеней умножают на их количество и от высоты этажа отнимают это число.

Количество ступеней для нижнего марша рассчитывают точно так же. При этом лестничная площадка при расчете считается ступенью. Ширину и длину площадки принимают равной ширине лестницы.

С поворотом на 180 и площадкой — чертежи

Двухмаршевую лестницу с поворотом на 180 принято устанавливать при высоте этаже больше 3 м.

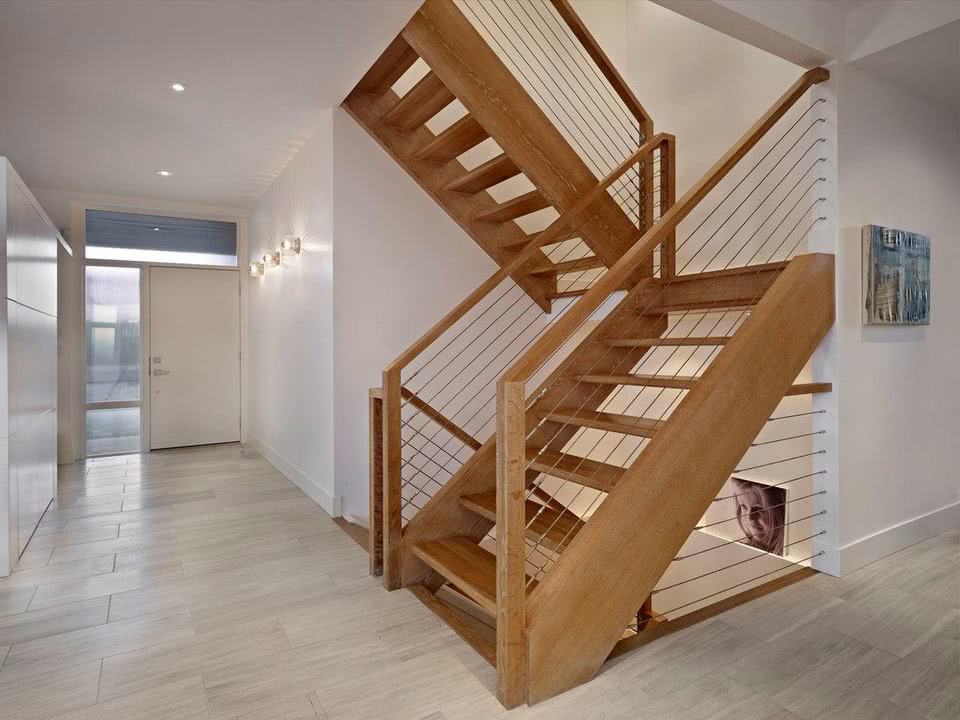

Двухмаршевая лестница с поворотом на 180 градусов и площадкой

Для удобства расчет выполняют одновременно с построением чертежа на миллиметровке. Вначале вычерчивают лестничную клетку.

Чертеж двухмаршевой лестницы

Зная ширину лестничной клетки, вычисляют ширину марша. Для этого от ширины лестничной клетки отнимают величину зазора (100 мм) и делят величину на два.

Ну а чтобы узнать, какая высота отведена каждому маршу – высоту этажа делят на два.

Дальнейший расчет связан с вычислением количества ступеней. Для этого опять же достаточно высоту марша разделить на высоту ступени.

https://youtube.com/watch?v=Uq8XOi0NZLI

Ну а чтобы определить, какая будет длина марша, и построить его горизонтальную проекцию на плане, необходимо количество ступеней умножить на ширину.

Полученные размеры переносят на план. А затем вычерчивают разрез лестничной клетки.

Имея на руках чертежи, не составит труда выполнить разбивку конструкции в доме.

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками – программа-калькулятор, Житов, как правильно рассчитать винтовую, металлическую, лестницу из дерева на второй этаж с поворотом на 90, 180 и площадкой – формулы, чертежи

Перила и ограждения конструкции

Перила и ограждения у данного изделия, как правило, несут на себе двойную функцию. Они в первую очередь должны служить для безопасности пользования данной конструкцией всей семьей. во вторую – являться декором, украшающим не только данное изделие, но и вписываться в интерьер помещения. В связи с этим к ограждению в данной конструкции необходимо отнестись с не меньшей серьезностью, чем к самому изделию.

Для изготовления перил и ограждения надо знать:

• высоту балясин;
• длину и ширину перил.

Необходимо и при создании ограждения придерживаться существующих стандартов. Допустимая высота ограждения, учитывая перила, может быть от 90 до 100 см. Для безопасного использования детьми (если они будут пользоваться данной конструкцией) придется предусмотреть дополнительные перила на высоте от 70 до 75 см.

При выборе материала для ограждения и перил надо обязательно учитывать прочность и безопасность этих материалов. Примером может послужить деревянная лестница с красивыми деревянными ограждениями и перилами. На данном рисунке изображены все детали с оптимальными размерами и даже формами.

Ограждение и перила можно изготовить из любого доступного вам материала, например:

• из металла;
• из дерева;
• из стекла;
• из полиуретана;
• из акрила;
• комбинации вышеперечисленных материалов.

Выбирая материал, учитывайте конструктивные особенности изделия, в частности, вес, размер и виды крепежа как самих ступеней, так и маршей целиком. Выбор ограждения из металла будет зависеть только от ваших финансовых возможностей. Кованые детали или ограждения с использованием меди, латуни обойдутся в несколько раз дороже нержавеющей стали и алюминия. Сталь в ограждениях из-за своей доступной стоимости используется чаще.

Считается, что изготовление лестницы или ее деталей из натурального дерева дорого и не всем по карману. Но использовать недорогие породы дерева для ограждений – вполне доступный вариант. Деревянные детали, как и сама лестница из дерева, будут актуальны во все времена. Дерево является натуральным, экологичным, теплым на ощупь и изящным материалом.

Стекло, используемое для ограждений обычно в качестве защищающих экранов, называется триплексом и бывает шириной до 1,2 м. Для этого используется органическое, закаленное, многослойное, силикатное стекло. Оно обладает следующими качествами: имеет эффектный вид, экологично, прочно, жароустойчиво, края экранов для безопасности отшлифованы. Благодаря защитной пленке при разбивании оно не рассыпается, исключая порезы. Его можно тонировать в нужный цвет, а можно оставить прозрачным, что позволит конструкции пропускать свет и сделает её легкой, воздушной. Но такое ограждение, конечно, менее безопасно и удобно, чем предыдущие варианты.

Комбинирование материалов позволяет увеличить безопасность и прочность, делает конструкцию более надежной и долговечной, позволяет создать неповторимый интерьер. Неплохо сочетаются дерево (деревянные перила), металл (стойки) и стекло (защитный экран).

Требования к конструкции

Для удобного использования лестницы ее конструктивные особенности должны отвечать усредненным эргономическим характеристикам пользователей и конструкции здания. Стандартные принятые в строительстве термины, описывающие конструкцию лестницы:

• ступень – опорная поверхность для ноги. Ступени бывают прямыми (ширина одинакова по всей длине), забежными (ширина по внешнему и внутреннему краю различаются, нормальная ширина сохраняется по центральной линии подъема), имеют нормальную или измененную высоту и ширину. Выделяют консольные, закрепленные посредине или с обеих сторон варианты. Ступени состоят из проступи (горизонтальная часть) и подступенка (вертикальная часть, расположенная между двумя проступями). СНиП нормирует ширину проступи и подступенка для жилых помещений 30 и 18 см соответственно, для чердачных и подвальных – 26 и 17,1 см;
• лестничный марш – ряд ступеней, идущих с постепенным повышением, связывающий две площадки (два этажа);
• косоур – наклонная балка, на которую укладываются ступени, может быть один, два или более, в зависимости от ширины и нагрузки конструкции;
• тетива – наклонная балка аналогично косоуру, но крепление ступеней идет не сверху, а сбоку, с помощью пазов или крепежных элементов;
• больцы – металлические (обычно) элементы, соединяющие ступени в единую конструкцию;
• опорный столб – центральная часть винтовой лестницы, на которую опираются одним концом забежные ступени или в которую вмонтированы консольные ступени;
• лестничная шахта (проем) – ограниченное несущими стенами пространство в здании, где располагаются лестничные марши;
• перила – ограничивающие лестницу с внешней и/или внутренней стороны элементы, используются для опоры при движении, обеспечивают безопасность эксплуатации. Могут быть функциональными или декоративными, состоят из поручней и стоек. При оформлении декоративной деревянной конструкции опоры поручней называются балясинами, а ряд перил с одинаковым углом наклона – баллюстрадой;
• лестничная площадка – разделяет марши лестницы, может быть только на этажах или межэтажной;
• уклон лестницы – отношение высоты подступенка к ширине проступи, выражается дробным числом или в градусах (реже в процентах).

При выборе размеров конструктивных элементов лестницы, следует учитывать не только конфигурацию помещения, но и комфорт использования. При этом расчет лестницы на второй этаж ведется на основании таких параметров:

• нагрузка на конструкцию – 180…220 кг на ступень, не менее 100 кг на перила. При активном использовании подъема или весе пользователей выше нормы прочностные параметры лучше увеличить;
• высота ступени. Данные СНиПа (30 см) основаны на том, что для человека удобным является подъем в пределах 15…20 см, то есть четверти шага (для взрослого человека среднего для европейцев роста нормален шаг длиной 60…80 см);
• ширина проступи – стандарт в 30 см основан на среднем размере ступни (26…32 см) и данных о том, что для комфортного опирания требуется размещение 90% площади ступни на проступи;

• угол наклона лестницы. Средний, принятый для домашнего и общественного пользования, параметр составляет 26…33 градуса исходя из оптимальных размеров проступи и подступенка (ниже приведена схема, как сделать лестницу с учетом оптимального угла);

• ширина конструкции – 90…100 см. Данные приняты с учетом возможности разойтись на спуске/подъеме двум людям, пронести габаритные вещи;

• высота прохода – не менее 200 см. «Психологический минимум», то есть спокойно воспринимаемое человеком расстояние от макушки до свода (проема) составляет 10…20 см.

Также при выборе конструктивных элементов необходимо учитывать соответствие дизайна изделия общему стилю оформления здания изнутри, возможности отделки и использование подходящих материалов.

Калькулятор расчета прямой лестницы

Указываем все требуемые параметры

H — Ширина косоура (минимальная).

Z — Ступеньки в толщину.

F — Размер выступа ступеньки.

SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.

Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.

В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.

Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.

30° до 40° — оптимальный наклон лестницы.

20 -25 см — оптимальная высота ступеней.

Расчет ступеней лестницы зависит от высоты между этажами и ступенями.

Комфортная глубина ступеней не менее 28-30 см.

При помощи выступа ступеньки можно убрать недостатки ее глубины.

По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.

Как сделать прямую лестницу своими руками

Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.

Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.

Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.

Стройматериалы для лестницы

При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.

Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.

Балки для проступи лучше выбрать сечением не менее 30-40 мм.

Балки для подступней должны иметь сечение от 25 мм и выше.

Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.

Монтируем тетиву (косоуры)

Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.

В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.

При помощи пилы или электролобзика отпиливаем лишнее.

Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.

Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.

Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.

Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.

Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.

Монтаж подступни на косоур

Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.

После монтажа подступней, начинаем установку проступней — ступеней.

Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.

При помощи шурупов по дереву фиксируем ступени сверху подступней.

Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.

Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.

Перила прикрепляем сверху саморезами.

Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.

Параметры лестницы с поворотом 180 градусов

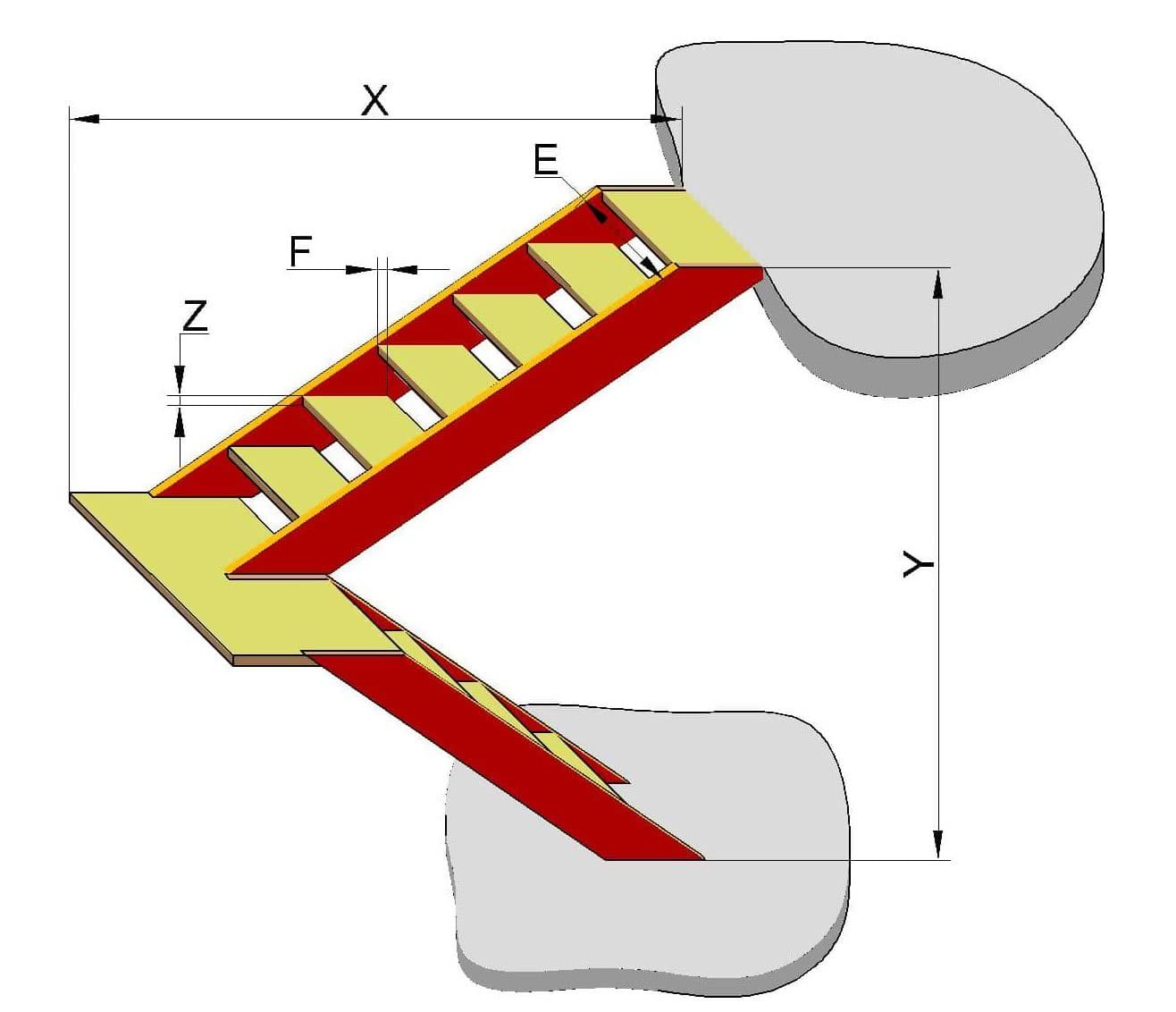

Рис. 1 Общий чертеж лестницы

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• P — ступеней на нижней тетиве — количество ступеней до площадки, зависит от Ваших предпочтений и геометрических характеристик дома

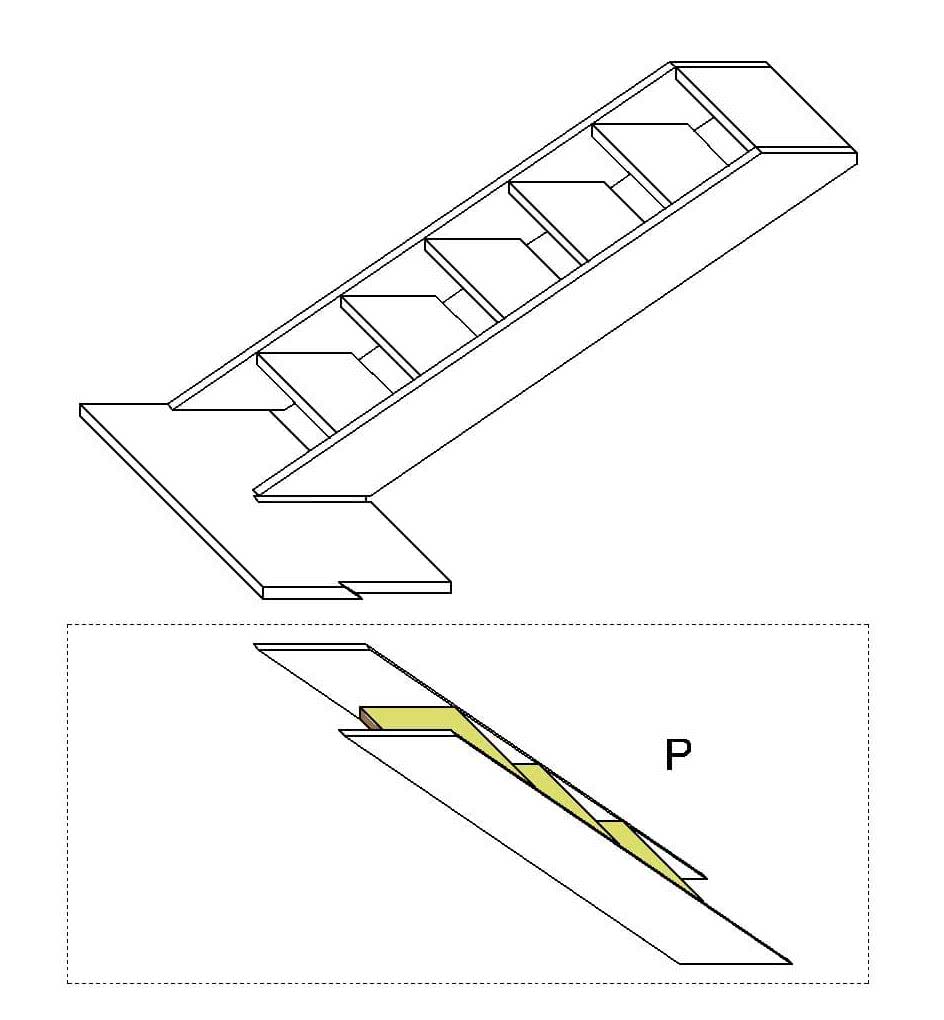

Рис. 2 Обозначение ступеней

Функция «Показывать подступенки: H»

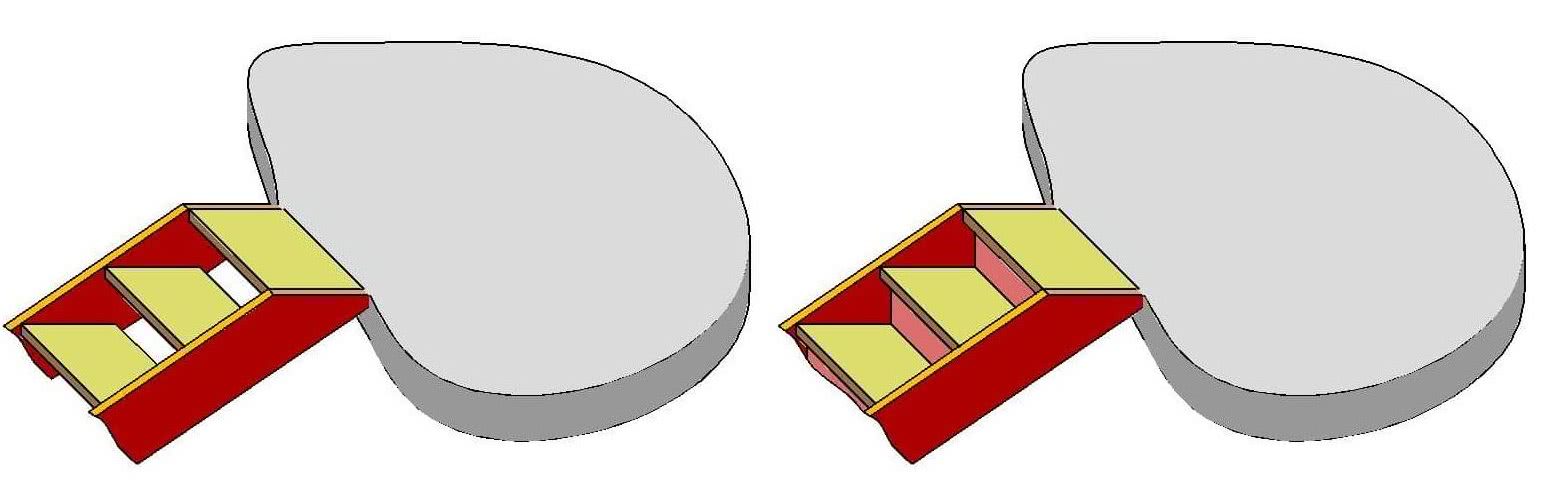

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

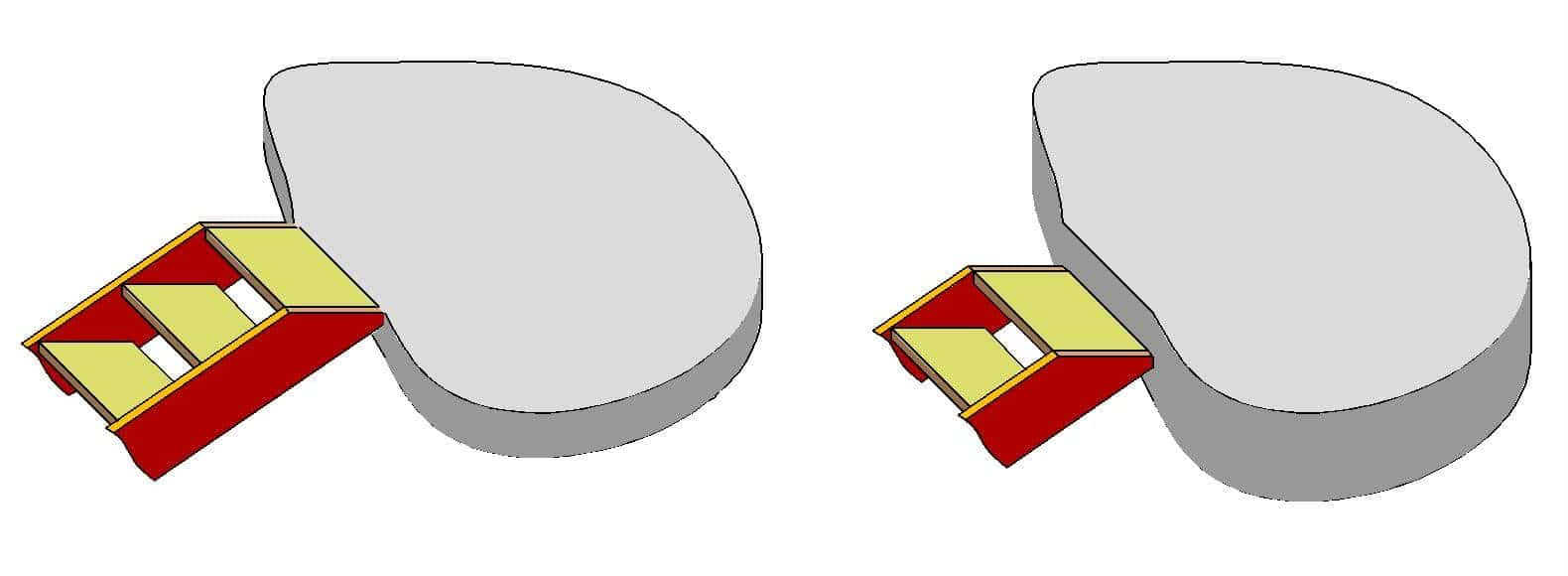

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

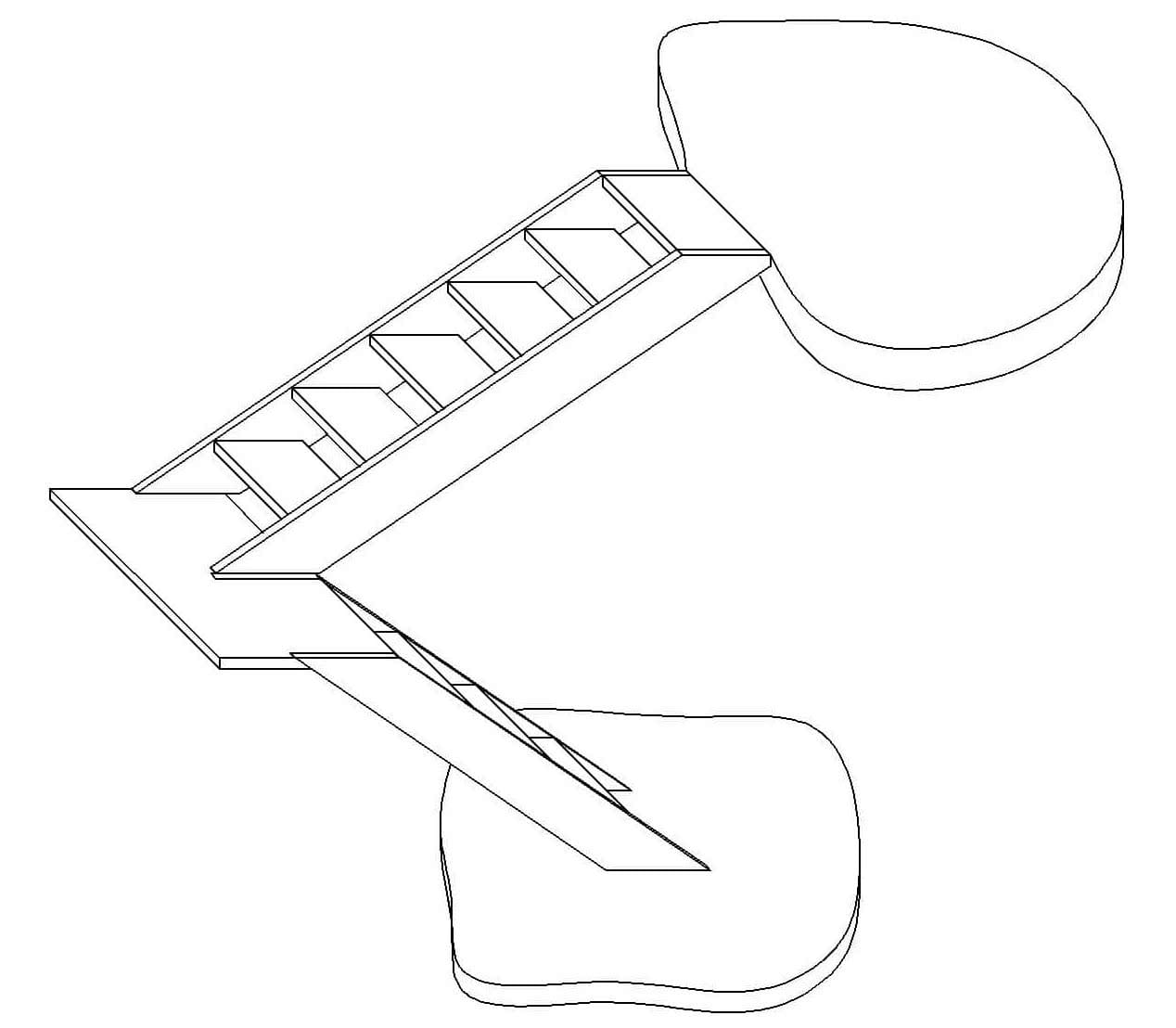

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

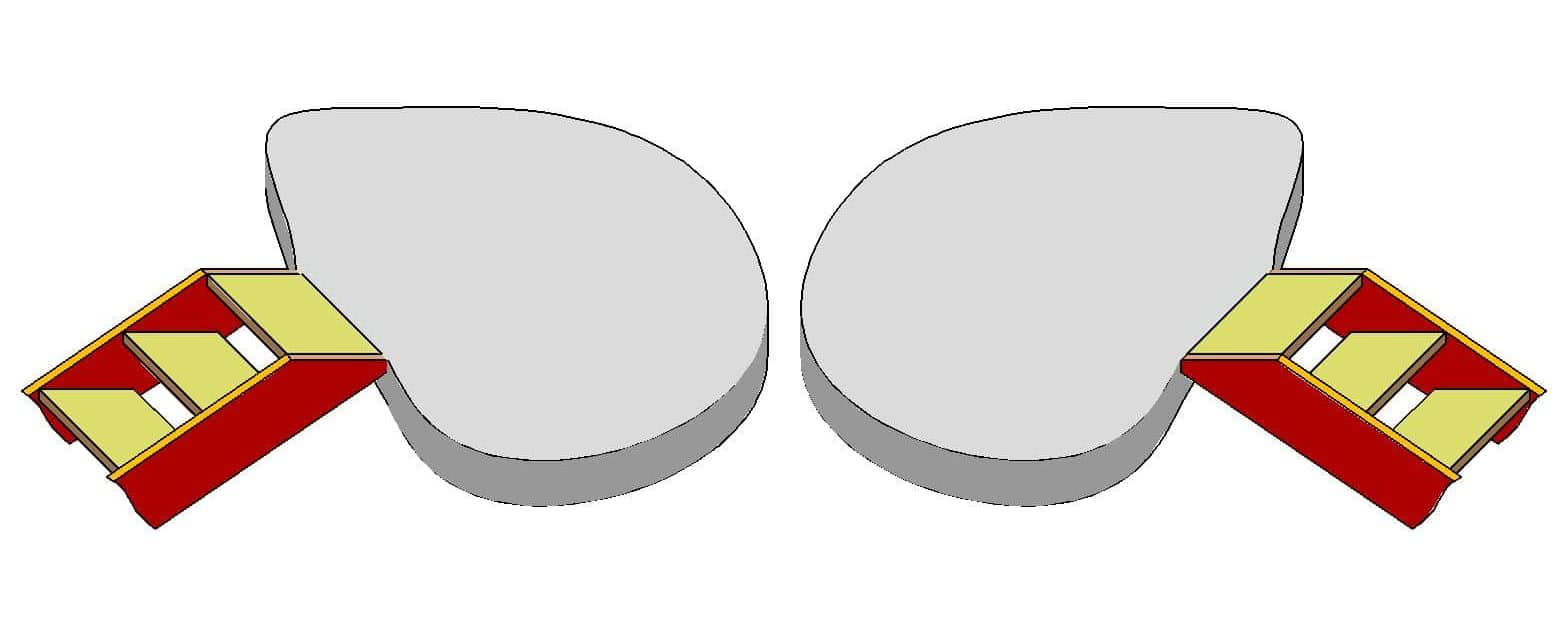

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Информация

Отличный онлайн калькулятор расчета прямой лестницы на второй этаж. Поможет вам не просто определиться с удобством лестницы, но и предоставит детальную информацию по изготовлению тетивы и ступеней. Благодаря полученным данным, вы легко сможете изготовить конструктивные элементы самой лестницы, и собрать ее не прибегая к услугам «дорогостоящих» плотников.

Особенности данного калькулятора:

Интерактивная система данного скрипта, направлена, прежде всего, чтобы помочь вам определиться с выбором конструктивного решения для такой важной составляющей вашего домашнего декора как лестница

Данная программа расчета, реализует для вас следующие задачи:

• Поможет оценить вам удобство лестницы
• Поможет определить габариты проема в перекрытии
• Произведет расчет оптимального угла наклона необходимого при ходьбе
• Поможет определить необходимое количество материала и их габаритные размеры, необходимого для реализации вашего проекта.
• Скомпилирует для вас необходимый минимум чертежей для производства и монтажа.

 Данные для определения удобства прямой лестницы:

Для того чтобы использовать данный онлайн калькулятор прямой одномаршевой лестницы, вам не потребуются специальные знания. Достаточно лишь помнить основные правила и опираться на них при расчете.

• Оптимальный угол наклона лестницы (тетивы) от 30 до 40 градусов. При других показателях комфорт эксплуатации при перемещении между этажами значительно снижается. В свою очередь это может привести к снижению уровня безопасности и скорости передвижения.
• Ширина ступени оптимальная для ходьбы человека находится в пределах 27-32 см. Если по каким-то причинам выдержать данную ширину  не представляется возможным, попробуйте изменить ее за счет свеса края ступени. При этом учитывайте, что максимальный свес ступени не должен превышать 5 см.
• Не стоит забывать так же про такой параметр как «средняя длина шага». В соответствии с этим основным критерием и рассчитывается удобство будущей лестницы. Сумма ширины двух ступеней и сумма двух высот, должна быть равна средней длине шага человека и составлять не более 63 см.

Необходимые исходные данные.

Для того чтобы получить максимально точный расчет прямой одномаршевой лестницы, сначала вам необходимо определиться с несколькими исходными данными. Вам необходимо знать точную высоту этажа, ее допустимую длину (то пространство, которое вы можете выделить под лестницу в общем интерьере комнаты). Определиться с узлом примыкания к перекрытию. Возможно, вам потребуется рассчитать несколько вариантов, прежде чем вы определитесь с самым подходящим.

Как производится расчет

Для начала необходимо уточнить, в каком именно месте будет располагаться лестница, и сделать необходимые замеры. Для этого определяют:

• высоту этажа между уровнями чистого пола;
• длину площади, выделенную под установку лестницы;
• габариты лестничного проема.

От данных параметров зависит разновидность лестничной конструкции. Небольшие размеры проема и площади, предназначенной для ее установки, диктуют необходимость устройства винтовой лестницы, но в этом случае вычисления будут сложнее. Поэтому рассмотрим наиболее простой вариант – расчет лестницы на косоурах с одним маршем.

На первом этапе производится расчет ступеней лестницы – их количества и размеров. Расстояние между уровнями чистого пола двух этажей принимается за высоту лестницы. Для определения количества ступеней, ее показатель делят на предполагаемый размер подступенка. Рекомендуемая его высота составляет 15-18 см, хотя нормативы позволяют уменьшать данный размер до 12 см или увеличивать до 20 см. Полученную в результате деления цифру округляют. Это и есть расчетное количество ступеней.

Следует отметить, что в одном марше не может быть менее трех и более, чем 18 ступенек. При получении большей цифры лестничную конструкцию лучше будет разбить на два или три марша, а между ними предусмотреть промежуточные или поворотные площадки.

Определившись окончательно с количеством ступеней, можно подсчитать и фактический размер подступенка. Для этого высоту лестницы делят на количество подъемов. Результат – расчетная высота ступени.

Важно знать о том, что размеры высоты и глубины ступеней должны быть одинаковыми в пределах одного марша. Это делается для того, чтобы шаг при перемещении человека по лестнице не сбивался. На втором этапе приступают к вычислению ширины (или глубины) проступи

Нормативами допускаются их размеры от 23,50 до 35,50 см, но оптимальной шириной считается 28-32 см. Для более точного определения данного параметра используется формула расчета ступеней лестницы, в которой указывается, что сумма высоты (h) и глубины (b) ступени в плане должна составлять47 см. Иными словами, глубина проступи:

На втором этапе приступают к вычислению ширины (или глубины) проступи. Нормативами допускаются их размеры от 23,50 до 35,50 см, но оптимальной шириной считается 28-32 см. Для более точного определения данного параметра используется формула расчета ступеней лестницы, в которой указывается, что сумма высоты (h) и глубины (b) ступени в плане должна составлять47 см. Иными словами, глубина проступи:

Полученный результат также округляется и принимается за основу в случае, если он удовлетворяет оптимальным размерам. Существует и другое соотношение высоты/глубины степени, которым также можно воспользоваться при расчетах:

От чего зависит размер?

Чтобы конструкция лестницы обладала достаточной прочностью, была интересной, комфортной и, конечно, безопасной в эксплуатации, при расчетах надо учесть три главных параметра: её высоту, длину, ширину.

Высота лестницы – это расстояние между полами первого и второго этажей (именно пола, а не потолка второго этажа). Если лестница своей верхней частью устанавливается на потолок второго этажа, то для более удобного эксплуатирования в перекрытии второго этажа делают проем. Высота лестницы рассчитывается очень просто: высота от первой ступени до перекрытия, на 10 см больше роста самого высокого члена семьи. Рекомендуемой высотой проема считается два метра, её надо сохранять на всем протяжении конструкции. Это наглядно изображено на картинке.

Длина изделия будет зависеть от конструктивных особенностей лестницы. Для обычной маршевой это вся длина марша. Если лестница состоит из нескольких маршей и площадок, то это сумма всех их длин. Для винтовой и лестниц с забежными ступенями рассчитывают среднюю длину, и отступая от края пролета 50 см, производят замер.

Ширину лестницы рекомендуют делать 90-150 см, зависит она от конструкции. Измеряют расстояние от поручня до поручня или стены. На рисунке видно, при какой ширине удобно передвигаться одному, а при какой – двоим.

Для различных зон комфорта существуют различные стандарты ширины лестницы:

• повышенная зона комфорта – 150 см;
• комфортная зона – 100-120 см;
• расположенная у стены лестница – 80-100 см;
• у вспомогательных допускается менее 80 см;
• в связи с тем, что лестницы с забежными ступенями к центру сужаются, разрешается ширина не менее 110 см;
• для винтовой лестницы комфортной зоной считается 140 см, минимальный размер – 110 см.

Углом наклона или крутизной лестницы определяется комфорт использования данного изделия. Крутая лестница занимает меньше места в помещении, пологая комфортна в эксплуатации. На схеме изображена зависимость комфортного передвижения по лестнице от угла наклона и места ее использования. В жилом помещении допускается угол наклона 20-45 градусов, но более комфортная зона на рисунке окрашена зеленым цветом (24-37 градусов).

В домах, как правило, изготавливают комбинированные виды лестниц. В данном варианте, чтобы определить угол крепления перил у лестницы, надо провести линию параллельно основе лестницы (косоуру или тетиве). По этой линии и прокладываются перила.

Количество ступеней не предусмотрено стандартами, оно рассчитывается исходя из высоты конструкции и подступенка. У двухмаршевой лестницы число ступенек в пролетах должно быть одинаковое, но на практике так редко получается. Правда, в многоквартирных зданиях регламент предусматривает от 9 до 11 ступенек.

Высота подступенка – это расстояние между двумя ступенями. Самым удобным считается параметр 15 см.

Шагом у лестницы считается ширина ступени, на которую удобно будет наступать всей ступней. Минимально допустимая ширина – 10 см, если эта лестница редко используется, но пользоваться такой конструкцией небезопасно. Оптимальным считается размер 23 см, равный 35 размеру обуви, так что при расчете ширины ступени учитывайте размер ноги членов семьи. Есть возможность сделать шире ступень за счет выноса ступеньки, но не более чем на 5 см.

Если ширина ступени более 65 см, существует опасность оступиться. При расчете ширины имейте в виду промежуток от балясины к балясине – допускается от 10, но не более 15 см, иначе использование конструкции будет опасным. Устанавливая балясины, не забывайте про эстетику.

Длина ступени будет зависеть от конфигурации лестницы. Если основным элементом конструкции будут две тетивы, то расстояние между ними и будет длиной ступени. При использовании в конструкции одного или двух косоуров длину ступени определяете сами. Ниже приведем рекомендуемые размеры ступеней, которые зависят от угла наклона и вида конструкции. Эти расчеты пригодятся для изготовления чертежа лестницы.

Похожие записи:

Моргает свет в квартире: что делать и куда обращаться Соединительная шина для автоматов (подключение и выбор) Беспроводной видеодомофон: критерии выбора и актуальные модели Алгоритм расчета неразветвленной цепи однофазного переменного тока Для чего нужна гроверная шайба Рольворота для гаража: характеристики, преимущества и рекомендации по монтажу
