Как считать подпорные стены

Оглавление

Расчет подпорных стенок: практические заметки

Проектирование подпорных стенок невозможно представить без полноценного проведения расчета. Для расчета подпорных стенок инженеру требуется корректно составленная схема и сбор нагрузок.

Анализируя работу конструкции подпорной стенки можно выделить наиболее «опасные» зоны, подлежащие армированию. На рисунке ниже зоны обозначены красным цветом

Схема расчета подпорной стенки может быть составлена с помощью программного комплекса Лира 10.6 из стержневых конечных элементов. Жесткость стержней по ширине должна быть равна 1 м, высота сечения равна высоте сечения стенки. При этом необходимо присвоить горизонтальной плите стенки коэффициент постели, для подбора армирования плиты (коэффициент постели следует уточнять по модели грунта).

Подпорная стенка, иногда, засыпается грунтом с двух сторон на разном уровне, в связи с этим давление грунта устанавливается временным загружением, чтобы учесть возможную поочередную засыпку сперва с одной, а потом, с другой стороны.

Расчет подпорных стенок и сбор нагрузки при этом, осуществляется по пособию СНиП 2.09.03-85 «Проектирование подпорных стен и стен подвалов».

Давление грунта на плитную часть

h – высота грунта над плитной частью

r – плотность грунта

Горизонтальное активное давление грунта на стенку

φ – угол внутреннего трения грунта

Давление грунта от распределенной нагрузки

Закрепление от горизонтального смещения можно осуществлять в месте крепления стенки к горизонтальной плиту (с помощью такого способа не создается дополнительных продольных усилий в плите).

Армирование стержней при расчете подпорных стенок следует производить с выключенным подбором угловых значений, т.е. по полученным параметрам размазанного значения. Полученные результаты в см 2 следует указывать с учетом шага стержней (например, при шаге 200 мм следует установить количество стержней 5, при шаге 250 мм – 4).

Армирование подпорной стенки:

Расчет подпорных стенок: практические заметки В заметке по расчету подпорных стенок наш эксперт расскажет об основных положения расчета и главных принципах армирования подпорных стенок.

Стены из кирпича и габионов

Кирпичи и габионы могут стать материалами, которые лягут в основу стены. По сравнению с кладкой основание должно быть шире на 30 см. Углубляется траншея на столько же. В мягком и рыхлом грунте глубина основания по отношению к высоте стены должна составить 1/2. Для затворения раствора при заливке фундамента следует использовать: гравий, щебень, бетон.

Особенности строительства стены из кирпича

На том месте, где предусмотрена стенка, следует выкопать траншею, на дно которой укладывается гравийно-песчаная подушка. Стенки закрываются опалубкой, куда заливается раствор с армированием. После гидроизоляционных работ можно начинать строительство стены из кирпича. По обеим сторонам вбиваются колышки, между которыми натягивается веревка. Кладка осуществляется по тому же принципу, что и в случае с обычными стенами. Для крепления изделий между собой применяется цементный раствор. Для его затворения соединяется часть цемента с тремя частями мелкофракционного песка.

Строительство стены из габионов

Такие стенки могут иметь армирующую панель или обладать массивной конструкцией. Наиболее распространен последний вариант. Габионы в высоту не превышают 8 м. Если это значение должно быть больше, следует установить берму. Она представляет собой участок откоса внушительной ширины.

Габионы кладутся с перевязкой. Вертикальные швы смещаются в верхних рядах по отношению к нижним на 25 см. Если стенка будет невысокой, ее можно установить на уплотненную почву. Поверхность грунта перед началом работ рассчитывается и выравнивается. Если высота больше метра, потребуется фундамент. Его можно выполнить из плоских габионов, которые располагаются на подсыпке из песка и гравия.

Преимущество габионов состоит в том, что со временем такая стенка становится более крепкой, ведь через камни прорастают растения. Монтажные работы заключаются в установке контейнеров по месту эксплуатации и заполнении камнями на треть. Правильность установки после этого проверяется относительно горизонтали и вертикали. Как только вы убедились, что перекосов нет, габион можно наполнить до конца. Для наполнения можно использовать:

мягкий известняк;
гранит;
базальт;
эрклез;
песчаник;
плотный известняк.

Для того чтобы конструкция прослужила до 20 лет, следует выбирать сетку с цинково-полимерным покрытием, которое будет исключать коррозию. Если грунт позволяет, можно обойтись без фундамента, но при покупке габионов следует запастись плоскими сетками, которые имеют небольшую высоту. Последнее значение может достигать 50 см максимум.

Монтаж осуществляется на ровную поверхность, которая укрывается геотекстилем. Крепление элементов между собой ведется оцинкованной проволокой, это обеспечивает стабильность конструкции. Если подпорная стенка должна быть установлена около водоемов или береговой линии, следует использовать цилиндрические габионы, но их наполнение остается таким же.

Такие конструкции хороши не только прочностью и устойчивостью, но еще и гибкостью. Они могут быть установлены во влажной среде, а грунт может проявлять нестабильность во время эксплуатации. Стенки, пожалуй, смотрятся наиболее привлекательно из всех остальных, а их устройство занимает меньше времени. Период года для монтажных работ не имеет значения, как и наличие фундамента. А если почва будет двигаться, конструкция приспособиться к таким условиям. Деформации при этом не происходит, как и разрушение самой стены.

Установка опорных бетонных стенок

Для того чтобы определиться с технологией строительства подпорной стены из бетона, следует разобраться, какую конструкцию вы будете устанавливать:

тонкостенную;
комбинированную;
массивную.

Последняя удерживает почву лишь за счет внушительного веса. Прочность и характеристики определяются заглублением. Если сооружение будет невысоким, строительство окажется оправданным, в противном случае в бытовых условиях может произойти перерасход материала и времени. Комбинированные опорные стены имеют меньший вес, а для повышения их прочности используется широкое основание. Тонкостенные конструкции должны иметь особую форму, чтобы ширина основания была соизмерима с высотой.

Украшаем подпорную стенку растениями

Чтобы создать более естественный, природный вид, добавьте цветочные культуры в разных местах стены. Грубый камень автоматически будет иметь достаточно большие зазоры для укладки в почву и посадки. Если вы используете резанный камень, планируйте зазоры при строительстве стены. Они не должны быть большими и не должны нарушать целостность стены. Каскадные растения, такие как ползучий тимьян, многолетний желтый Алиссум выглядят очень привлекательно, расползаясь по сторонам каменных стен. Декоративные травы и некоторые виды суккулентов также хорошо растут на каменных стенах или рядом с ними.

Главные моменты в организации подпорной стенки

Устройство подпорных стенок из бетона – это сверхсложный технологический процесс, требующий проведения многих расчетов

Тут во внимание направляться принимать факторы, каковые воздействуют на надежность, прочность, а следовательно, и на срок работы

В случае если проведением таких расчетов занимаются эксперты, то работы будут гарантированно проведены в соответствии со всеми правилами и стандартами. Но как быть в том случае, если вы решили установить сборные железобетонные подпорные стенки самостоятельно?

Тут вам окажет помощь следующая инструкция:

Установка подпорных стен своими руками обязана проводиться лишь на устойчивых грунтах, а именно на глине, щебне, гравии, супеси и т. д.
Для успешного обустройства нужно, дабы промерзание грунта составляло не более полутора метров от почвенной поверхности.
В случае независимого обустройства стенки вам направляться не забывать, что наземная часть не должна быть более 1,4 метра. Для обустройства более высоких конструкций нужно прибегнуть к помощи специалистов, каковые способны провести особые расчеты и возвести сооружение в соответствии со всеми нормами и с учетом изюминок территории.
Грунтовые воды должны залегать на расстоянии не меньше чем одного метра от поверхности. Лучше, в случае если глубина их залегания будет более полутора метров.

Обустройство подземной части

Рассмотрим, как рассчитывается глубина фундамента в зависимости от рыхлости почвы:

В случае если грунт есть достаточно плотным, то соотношение глубины фундамента с высотой опоры над землей должно рассчитываться как 1:4.
В случае проведения работ на грунтах средней рыхлости нужно, дабы глубина фундамента составила треть от высоты опоры.
Для рыхлых и неустойчивых грунтов нужно, дабы глубина фундамента составляла половину от высоты стены.

Технология подпорной стенки из бетона предусматривает не только заливку качественного фундамента и возведения на нем прочной стенки. Тут кроме этого направляться позаботиться и о гидроизоляции, поскольку влага будет очень очень плохо воздействовать на внутреннюю сторону конструкции.

Исходя из этого, тут необходимо позаботиться об организации дренажа, отвода воды, и грамотно обезопасисть конструкцию от действия жидкости.

Как организовать отвод воды, дренаж и гидроизоляцию

Отвод воды возможно трех видов:

Тип отвода воды	Нюансы закладки
Продольный	Для работы употребляются асбестоцементные, гофрированные либо керамические трубы, каковые прокладываются вдоль стенки. Цена и трудоемкость данного способа являются самыми низкими.
Поперечный	Предусматривает отверстия в каждом втором/третьем ряду кладки. Диаметр таких отверстий не должен быть больше 10-12 см.
Комбинированный	Совмещения обоих вариантов закладки. Наиболее действенный, но трудоемкий способ.

Дренирующий слой – это пространство между стеной и склоном, которое нужно заполнить крупнообломочным грунтом. Он представляет собой грунт, смешанный с большим песком, гравием либо галькой. Кроме этого тут понадобятся маленькие куски колотого кирпича.

Обустраиваем цементную подпорную стенку

Цементные стены по праву считаются наиболее долговечными конструкциями. В случае если речь заходит о сборных железобетонных конструкциях, то тут может пригодиться резка железобетона алмазными кругами.

Но значительно чаще цементные стены формируются способом заливки:

Роем траншею, глубина которой определяется в соответствии с высотой стены и характером грунтов, о чем упоминалось выше.
На дно траншеи засыпаем смесь щебня с гравием.
Укладываем арматурный каркас произвольной формы.
Устанавливаем опалубку.
Заливаем бетон. Не забудьте предусмотреть трубки для отвода воды. Возможно кроме этого выполнить отверстия в стенке по окончании застывания бетона, осуществив алмазное бурение отверстий в бетоне.

В то время, когда бетон подсохнет, опалубку возможно снять.
Сглаживаем стены при помощи штукатурки.
Сейчас возможно осуществить каждые облицовочные работы.

Подпорная стена своими руками

Подпорная каменная стена, высота которой составляет 1 метр, с наличием продольного водоотвода.

1) Нужно сделать разметку участка.

Заранее выбирается подходящее место для опоры (с уклоном у террасы, которая располагается выше, чем уровень земли). По краям выбранной области вбиваются колья и натягивается шнур.

2) Подготавливаем траншею.

С помощью садового ножа прорезается почва по разметкам. А при помощи лопаты снимается тонкий слой земли. После этого последует выкапывание самой траншеи, глубина которой составит 40 см.

3) Закладывание фундамента.

Дно траншеи хорошенько выравнивается и утрамбовывается. Потом заливается слой бетона с глубиной не меньше 30 см. Бетонная смесь для фундамента состоит из одной части бетона, 6 частей песка и гравия. Такова должна быть пропорция.

Если почва рыхлая, то перед тем, как заливать бетонную смесь, следует сделать деревянную ограду. Дайте бетонной подушке обсохнуть до конца что займёт около трёх дней.

4) Создание известкового слоя.

Когда фундамент полностью высохнет, прежде, чем укладывать камень, нужно его вымазать известковой смесью слоями в 2-3 см. В состав смеси входит песок, вода цемент и известь. Для одной части негашеной извести надо 3-4 части песка. Для каждого килограмма подобной смеси требуется 300 мл воды. Чтобы не получались комки, вода добавляется постепенно. Потом можно добавить цемент. Получаем соотношение: 1 часть цемента на 7 частей смеси.

5) Укладываем камень.

Камни аккуратно очищаются от грязи и смачиваются водой. Нельзя класть камень один на другой. Иначе постройка развалится из-за малейшего внешнего воздействия. Стык двух камней располагается в центре камня, находящегося в предыдущем ряду. По краю всегда кладётся более крупный камень с правильными формами. Для середины подойдёт камень меньше. Надо стараться для всех камней найти устойчивые положения.

Для следующего ряда стены используется тот же принцип с применением известкового раствора. Смесь должна быть с минимальной толщиной 1-1,5 см, а то слишком крупные швы ждёт быстрое разрушение. Для устойчивости и прочности конструкции та грань, что сзади, делается с некоторым уклоном в сторону удерживаемого грунта (примерно 5-10 градусов).

Ломаная криволинейная конфигурация подпорной стены является более прочной и надёжной, поскольку подобные линии стен характеризуются уменьшенной длиной пролётов. На них нет огромной нагрузки, а благодаря шероховатой поверхности задней стены происходит более плотный контакт с почвой.

6) Использование дренажа и водоотвода.

Каждый установленный ряд опоры между почвой и стеной требует засыпания слоя щебня с гравием либо мелких камушков с гравием. После этого всё аккуратно трамбуется. Когда уложите второй ряд опоры, Вам понадобится дренажная труба.

Когда подпорная стена будет установлена, следы известкового раствора удаляются водой, губкой и щёткой.

Пошаговая инструкция строительства своими руками

Данная инструкция подготовлена для применения наиболее популярных блоков для подпорных стен: ФБС и керамзитобетона.

Далее потребуется чертеж перенести на поверхность участка, точно обрисовать на нем край прохождения подпорной перегородки для того чтобы можно было начать копку траншеи.

Пошаговая инструкция:

Для серьезных подпорных сооружений из тяжелых блоков потребуется изготовление фундамента. Для глинистой почвы достаточно установить устанавливать ленточный тип, в районах со слабыми грунтами — свайный вариант.
Ширина котлована выбирается из расчета ширины стены, умноженной на 3, то есть для блока 20 см, фундамент должен быть не менее 60 см.

Фундамент устанавливается в опалубке с армированием, на гравийно-песчаную подушку, из расчета 1-го слоя гравия не менее 30 см, а слой песка — 18 см, оба слоя тщательно трамбуются.
Опалубка для фундамента сооружается ниже уровня земли 20-25 см. Для дополнительного усиления в нее кладут арматуру, на битый кирпич и заливают бетоном М 150/200.
Если блоки пористые, укладывают гидрозащитный слой между фундаментом и первым рядом камня, как правило, применяют несколько слоев рубероида.
Для большей прочности конструкции, кладочный раствор должен быть в виде раствора из цементно-песчаной смеси (ЦПС).
На гидрозащитный слой обильно наносят раствор ЦПС и устанавливают блоки первого ряда, выставляя их по уровню киянкой.
После высыхания 1-го ряда приступают к кладке второго и так далее.
Для невысоких подпорных стен кладку выполняют в полблока, а для усиленных в два блока получения
После того как будет уложен последний ряд, верхнюю часть защищают козырьком, который можно выполнить из цемента, металла или металлочерепицы. Это необходимо, для того чтобы защитить конструкцию от попадания на стены атмосферной влаги и дальнейшего их разрушения.
Монтируют дренажную систему, для отвода паводковых и дождевых вод

Эффективный водоотвод уменьшает угрозу разрушения, а также предотвращает создание трещин от вспучивания жидкости при минусовых температурах наружного воздуха.
Пространство между подпорной стеной и грунтом засыпают речным песком, который осторожно утрамбовывают.
Если необходимо, выполняют отделку стены декоративными стройматериалами.

6 Опорная конструкция уступа из автомобильных шин

Если дача имеет зону с уклоном, и есть доступ к старым покрышкам от машин, их используют не только для укрепления обрывистых склонов многоярусного участка, но и для того, чтобы озеленить ландшафтный дизайн. Для этого в шахматном порядке шины укладываются друг на друга, с небольшим наклоном в сторону среза яруса. Сцеплять их между собой можно металлическими стержнями или вбитыми в грунт сквозь несколько покрышек кольями.

Внутрь покрышек засыпается щебень, а сверху плодородная почва с некоторым добавлением удобрений, поскольку растениям полезные элементы брать будет больше неоткуда. Затем в выступающие части шин, которые видны в промежутках между лежащими ниже и выше, высаживаются ампельные культуры. Впоследствии декоративные посадки разрастутся и полностью скроют за собой протекторы, превратив их в зеленую стену.

Возведение стенки

Для возведения на участке надежной опорной конструкции из строительных блоков или монолитного бетона нужно правильно сделать предварительные расчеты и выполнять монтаж согласно проектным чертежам изделия. При соблюдении всех требований защитно-декоративное строение прослужит продолжительный период.

Рытье траншеи

Первый этап возведения подпорки на земельном участке — это подготовка траншеи по контуру будущего строения. Для сокращения сроков выполнения строительных работ рекомендуется арендовать экскаватор. Но выравнивание и зачистка траншеи осуществляются вручную при помощи лопат.

На дно насыпается первоначально слой щебня, поверх которого укладываются металлические прутья или специальная армирующая сетка. Это придаст фундаменту прочность. Арматурные стержни устанавливаются вертикально по всему контуру рва. Это нужно для лучшей связки цементного раствора.

Если траншея не предусмотрена, тогда необходимо тщательно подготовить под бетонную подпорку поверхность грунта — очистить ее от сорняков, снять лопатой верхний слой почвы с травой и выровнять.

Сооружение опалубки

Опалубка для заливки тяжелой бетонной конструкции должна изготавливаться из прочного массивного материала. Для этой цели можно использовать деревянные щиты толщиной 3 см и бруски для их соединения между собой сечением 5х10 см.

Монтаж опалубки начинается с установки задней стенки, вдоль которой забиваются колья, затем монтируются остальные элементы конструкции. На этом этапе строительных работ изготавливается система дренажа.

Обустройство дренажа

Правильно обустроенная система дренажа удаляет воду от задней стены опорной конструкции и предупреждает вымывание почвы.

При выполнении монтажа дренажной системы поперечного типа в подпорной стенке проделываются отверстия Ø 10 см или закладываются готовые трубки.

Чтобы водоотвод обеспечивал удаление воды за пределы подпорки, его делают под наклоном. Шаг дренажа составляет 1 м.

Можно использовать асбоцементные (пластиковые) гофрированные трубы, имеющие перфорацию. Геотекстильный материал впитывает влагу и задерживает песок, по трубам осуществляется отвод воды за пределы строения.

Расчет и замес цементного раствора

Чтобы сделать прочную декоративную бетонную подпорку и она не разрушалась в процессе эксплуатации от температурных перепадов, для изготовления смеси рекомендуется использовать качественный морозостойкий цемент.

Пропорция компонентов раствора для отливки защитного сооружения:

1 доля цемента;
3 доли песка;
1 доля мелкого щебня (гравия);
1 доля воды.

Компоненты тщательно перемешиваются в емкости вручную с помощью лопаты. Можно арендовать бетономешалку, чтобы ускорить выполнение строительных работ. Полученная однородная масса заливается в предварительно установленную опалубочную конструкцию.

Чтобы бетон не потрескался в жаркий летний период, не начал деформироваться, на этапе схватывания и высыхания его периодически смачивают водой.

Демонтаж опалубочной конструкции выполняется не раньше истечения 5-7 суток. А полностью материал высыхает на протяжении 28 суток. После этого шпателем осуществляется зачистка поверхности от образовавшихся бугорков и наплывов.

Заполнение пространства за опорной конструкцией

Первоначально укладывается дренажное полотно или засыпается дренажный грунт. Затем укладываются слои отобранного грунта по 20-40 см, каждый из которых тщательно трамбуется. Сверху кладется срезанный ранее растительный слой почвы.

Гидроизоляция поверхности

Задняя часть защитной подпорки надежно гидроизолируется. В качестве материала можно использовать рубероид или толь. Гидроизоляционный материал укладывается в 2 слоя на битумную мастику. При обустройстве бетонной конструкции на сухом грунте ее заднюю поверхность достаточно покрыть битумом в 2 слоя.

Материалы для строительства оград

Природный камень смело можно назвать материалом номер один для строительства укрепляющих ограждений на индивидуальных участках.

Подпорные стенки из камня выглядят гармонично и респектабельно. Природный камень для строительства таких сооружений должен быть недорогим, поэтому мрамор и гранит вряд ли подойдут.

Доступную цену имеют доломит, песчаник, кварцит, булыжник. Из всех этих минералов можно выложить надежные и эстетичные ограждения.

Щели заделывают цементом или заполняют грунтом, тогда постройка быстрее затянется мхом и приобретет старинный вид.

Невысокая конструкция из природных минералов может стать основанием для скамьи. При укладке камней нужно следить, чтобы в ограде не оказалось непрерывных вертикальных брешей — в таких местах каменные ограды быстро разрушаются.

Монолитная подпорная стенка обойдется в несколько раз дешевле каменной, при этом она будет столь же прочной. Для придания большей устойчивости основание стены делают шире верхней части.

Подпорная стенка из бетона потребует установки каркаса и арматуры. Доски и арматурную сетку устанавливают на фундамент, затем внутрь заливают бетон.

Дальнейшие работы проводят в обычном порядке: гидроизолируют тыльную строну, укладывают дренаж.

Бетонные поверхности выглядят непрезентабельно. Исправить этот недостаток можно с помощью облицовки из керамической плитки или искусственного камня.

Если вы не предполагаете использовать облицовку, то нужно уделить особое внимание качеству лицевой поверхности. Чтобы она была ровной можно закрепить изнутри на деревянный каркас опалубки лист рубероида. Готовую бетонную стену можно украсить вьющимися растениями

Готовую бетонную стену можно украсить вьющимися растениями

Чтобы она была ровной можно закрепить изнутри на деревянный каркас опалубки лист рубероида. Готовую бетонную стену можно украсить вьющимися растениями.

Подпорная стенка из кирпича выглядит столь же красиво, как ограждение из природных минералов. Для строительства не применяют пустотелые блоки.

Если подъем конструкции над поверхностью почвы превышает 25 см, то обязательно делают фундамент. Кирпич скрепляют качественным цементом.

При желании верх ограждения можно облицевать плитами из мрамора или подобного ему минерала с хорошей декоративностью.

Подпорная стенка из дерева может использоваться как временная конструкция. Деревянная ограда весьма гармонично смотрится в ландшафте, но она недолговечна. Для создания террас используют сосновый кругляк, вкопанный на одну треть.

Сначала выкапывают ров глубиной в 1/2 высоты будущей стены. На дно укладывают песок и каменную породу. Древесину, которая затем будет находиться под землей, обрабатывают битумной мастикой.

Видимую часть бревен покрывают антисептиками, защищающими от плесени и гниения. Бревна устанавливают на дно рва и скрепляют их металлическими спиралями, а снизу подсыпают породу.

После этого ров заливают цементно-песчаной смесью. Деревянные конструкции особенно боятся сырости, поэтому с их тыльной стороны устанавливают комбинированный дренаж.

Устройство подпорной стенки

Схема подпорной стены в разрезе — забутовка, основная часть, дренаж, фундамент

Конструкция включает в себя фундамент, основную часть и дренажную систему. Почти все варианты стенок представляет собой конфигурацию из этих трех элементов. Их исполнение может быть различным и определяется назначением, особенностями грунта и имеющимися ресурсами.

Фундамент

Его обустраивают для любых стенок, высота которых превышает 0,3 м. Особенности строения зависят от грунта, на котором проводятся работы, а также от характеристик тела. Если в почве много глины, делают выбор в пользу ленточного фундамента, сформированного из блоков. На слабых грунтах, содержащих много песка (в особенности «плывущего»), основание организуют на сваях. Низкие стенки (0,3 м и менее) заглубляются в почвенную толщу без фундамента.

Глубина закладки зависит от высоты надземной части. Если она небольшая (0,3-0,8 м), фундамент имеет размеры 0,2-0,3 м. Для стен в 0,8-1,5 м глубина будет равна 0,3-0,5 м, для более высоких (но не больше 2 м) – 0,7 м. При большой подвижности почвы или близком нахождении грунтовых вод (менее 1,7 м) производится заглубление, в 1,5 раза превосходящее ширину.

Тело

Ориентировочные размеры подпорных стен

Это часть укрепления, возвышающаяся над землей. Чтобы конструкция была устойчивой, она должна быть достаточно тяжелой

С этим и связано внимание к толщине стенок. Прежде чем начать выкладку тела, нужно заблаговременно подготовить чертеж

Некоторые варианты исполнения стен отличаются высокой жесткостью. Сюда относятся кирпичные и каменные кладки, монолитные бетонные, постройки из соединенных раствором цемента блоков. Другие типы стен обладают упругостью. Они способны переносить слабые деформации без возникновения трещин. Это кладки из габиона и сухого камня. Верхушки таких конфигураций должны иметь не менее 0,45 м в ширину.

Величина наклона передней части зависит от особенностей строения. Если конструкция твердо зафиксирована, а суммарная высота тела и фундамента меньше 1,5 м, делать склон для этой грани не нужно. У построек большего размера слабовыраженный наклон (в пределах 15 градусов) способствует визуальному восприятию стены как вертикальной, а также увеличивает устойчивость.

Дренаж и водоотвод

Функции данной системы – накопление и отведение лишних жидкостей разного происхождения (грунтового, дождевого, талых вод). Это помогает предотвратить размывание стенки и ее подтопление. Конструкции бывают поперечными, продольными или смешанными.

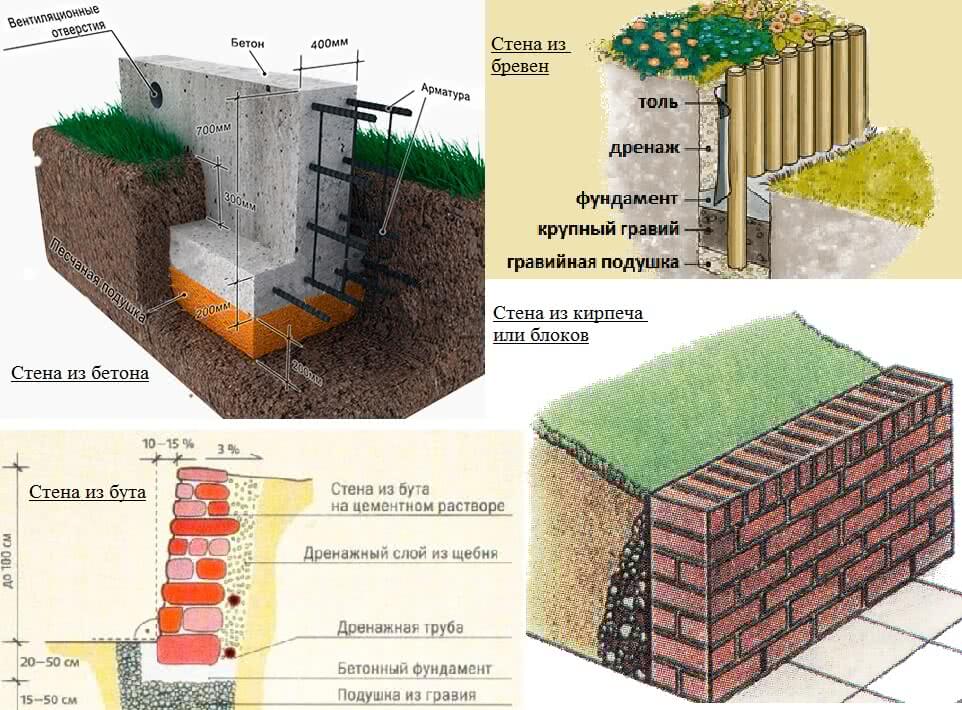

Обзор подпорных стенок из разного материала

Каменные конструкции

Для строительства капитальных стен подходят любые большие камни природного происхождения. Используя булыжники разных цветов, можно выложить простые узоры по типу мозаики. Фундамент возводят в 3 раза шире надземной части. Толщину основания определяют расчетами

Под каменную стену фундамент лучше сделать из бетона, и важно не забыть под него подсыпать 300 мм подушку из гравия с песком

Внимание! По высоте фундамент должен быть утопленным ниже уровня грунта на 150 мм. После застывания бетона, вдоль фундамента укладывают перфорированные дренажные трубы для отвода воды в овраг

Сделать дренаж можно и без труб, оставив щели в кладке стены. Только в этом случае вода будет стекать не в овраг, а на тротуарную дорожку возле стены, что не всегда удобно

После застывания бетона, вдоль фундамента укладывают перфорированные дренажные трубы для отвода воды в овраг. Сделать дренаж можно и без труб, оставив щели в кладке стены. Только в этом случае вода будет стекать не в овраг, а на тротуарную дорожку возле стены, что не всегда удобно.

Выкладку камней начинают с самых больших булыжников, скрепляя их цементным раствором

Важно выдержать уклон надземной части от 5 до 10о в сторону грунта. Готовое сооружение украшают вьющимися растениями и другими доступными элементами декора

Бетонные конструкции

В зависимости от свойств почвы, бетонные стены выливают толщиной от 250 до 500 мм. Для улучшения устойчивости, третью часть высоты надземного строения заглубляют в грунт. Крепкой может быть только монолитная стена. Бетон надо заливать как можно с меньшими перерывами, поэтому придется подготовить много досок или другого материала для обустройства опалубка.

Сам процесс бетонирования несложен, но очень тяжелый. Вначале бетоном заливают фундамент

Важно опять-таки не забыть о 300 мм подушке со щебня и песка. Если надземная часть будет выше 1 м, в фундамент вмуровывают вертикально выходящую арматуру по высоте будущей стены

Дальнейшие работы предусматривают обустройство опалубка и послойная заливка бетона.

Когда полностью готовая стена застынет, со стороны грунта наносят гидроизоляцию, обустраивают дренажную систему и выполняют засыпку грунта. Лицевую сторону стены обычно отделывают декоративным камнем.

Кирпичная конструкция

Для кладки стен используют красный полнотелый кирпич. Без фундамента допускается возводить низкое декоративное сооружение, высотой 250 мм. Получается своеобразный бордюр, уложенный на песчано-гравийную подушку. Конструкции высотой более 250 мм устанавливают только на фундамент. Расчет габаритов основания ведется аналогично, как и для каменной стены.

Если высота надземной части не превышает 600 мм, допускается кладка в полкирпича. Стенки большей высоты кладут в кирпич, то есть, толщиной около 250 мм. Кладку выполняют на цементном растворе. С тыльной части наносят гидроизоляцию и укладывают дренаж. На лицевой стороне можно просто сделать расшивку швов, или облицевать по своему усмотрению.

Конструкция из габионов

Прочная и красивая подпорная стенка получается из габионов. В контейнеры из оцинкованной сетки укладывают камни разных размеров и цветов. Получается та же каменная стена, только без цемента и фундамента. В качестве экономии красивые камни кладут по краям на видимой плоскости, а пустоту заполняют щебнем, битым кирпичом и прочим строительным мусором. Между собой габионы соединяют проволочными скобами, а к земле фиксируют металлическими штырями.

После заполнения всего габиона камнем, закрывают верхнюю крышку. Заниматься гидроизоляцией и дренажом не нужно. Уложенный без раствора камень отлично пропустит воду.

Деревянные конструкции

Декоративные деревянные стенки изготавливают из любых колышков, дощечек и других подобных заготовок. Большие подпорные конструкции устанавливают из вертикально или горизонтально расположенных бревен. Под сооружение выкапывают траншею глубиной, равной половине высоты надземной части. Дно засыпают 100 мм слоем песка и 150 мм слоем щебня. Ту часть бревен, что будет находиться в земле, обрабатывают битумом, после чего спускают в траншею. Между собой бревна стягивают проволокой, скобами, гвоздями, а траншею заливают бетоном.

7.3.1. Общие положения

Подпорные стены рассчитываются по двум группам предельных состояний: по первой группе выполняются расчеты на устойчивость стены против сдвига, на устойчивость основания (несущая способность), на прочность скального основания, на прочность элементов конструкций и узлов соединения, по второй группе выполняются расчеты оснований по деформациям и по трещиностойкости элементов конструкций.

Расчет подпорных стен по обеим группам предельных состояний производится на расчетные нагрузки, определяемые как произведение нормативных нагрузок и коэффициентов надежности по нагрузке. Коэффициенты надежности по нагрузке γ_f при расчетах по первой группе предельных состояний принимаются по табл. 7.1, а при расчетах по второй группе γ_f = 1.

Примечание. Значения коэффициентов, указанные в скобках, принимаются при расчете стен по первой группе предельных состояний, когда уменьшение постоянной нагрузки может ухудшить условия устойчивости.

Особенности и виды конструкции

Любая подпорная стена представляет собой конструкцию, возведенную для предотвращения обрушения грунта на участках, где существуют значительные перепады уровня отметок, сделанных в процессе проектирования и подготовки территории.

Виды подпорных стенОригинальное решение подпорной конструкции

Такие стены бывают декоративные и укрепительные. В зависимости от сложности поставленной задачи стена может быть:

Монолитной, для сооружения которой используют бетон, бутовый камень, кирпич, буто- или железобетон.
Сборной, возведенной из железобетона.

По своей конструкции монолитные делятся на:

консольные (уголкового профиля), в состав которых входят лицевая и фундаментная плиты;
контрфорсные, для повышения жесткости которых используются смонтированные поперечно ребра или контрфорсы.

Удобно использовать для возведения конструкции целые секции

Сборные подразделяются на:

подпорные стены уголкового профиля, собранные на месте строительства из секций, изготовленных из отдельных плит или блоков; главное отличие от монолитных заключается именно в использовании для сборки конструкции таких секций;
заборчатые, сделанные в виде надежных столбов, в пролеты между которыми устанавливают плиты.

Основой любой конструкции является фундамент глубокого (глубина которого в 1,5 раза превышает его ширину) или неглубокого заложения. Сделать столбы, как и контрфорсы, можно из ящиков, установленных в несколько ярусов и заполненных песком или крупно фракционным щебнем.

Выбирая высоту подпорной стены, следует обратить внимание на величину существующего перепада:

более 20 м – высокие сооружения;
от 10 до 20 м – средние;
до 10 м – низкие.

Массивные опоры не опрокинутся под тяжестью веса

Различают подпорные стены и в зависимости от их конструкции:

массивные, обеспечивающие устойчивость подвижного грунта и предотвращающие опрокидывание под тяжестью собственного веса;
анкерные наиболее эффективные при наличии большого перепада;
тонкостенные, особенность которых заключается том, что для этой категории существует норма возможного прогиба под действием нагрузок.

Кроме того, немаловажен размер подпорной стены, определяемый в зависимости от силы давления грунта, собственного весы стены, нагрузок, не выходящих за пределы призмы разрушения.

Виды конструкций
