Схема подключения камеры видеонаблюдения

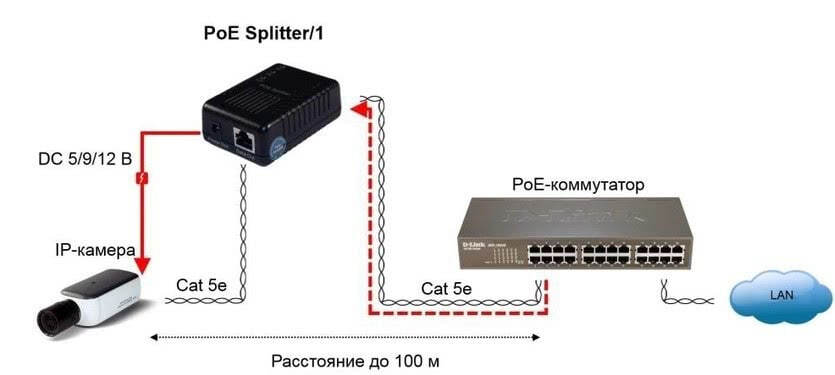

Подача напряжения на IP камеры через PoE

Существует два стандарта этой технологии: 802.3af от 2003 года и 802.3at, принятый в 2009 году. Последний вариант идентифицируется как PoE+. Если первый вариант позволяет подключить внешнее устройство с потребляемой мощностью до 15 Вт, то технология PoE+ позволяет подавать питание на несколько устройств с мощностью до 30 Вт с использованием двух пар проводников.

Большинство IP видеокамер потребляют 2-4 Вт, поэтому даже стандарт 2003 года позволит обеспечить электропитанием  до 7 камер видеонаблюдения при условии установки их внутри помещения. Камеры наружного наблюдения требуют для своей нормальной работы в любых климатических условиях наличие специального защитного кожуха, термоэлемент которого так же может быть запитан от линии питания камеры, что потребует дополнительной мощности.

Главная особенность технологии PoE заключается в том, что для питания IP камер видеонаблюдения не требуется выполнять монтажные работы по прокладке отдельной кабельной линии, поскольку и видеоинформация и питающее напряжение проходит по одному и тому же кабелю. В технологии PoE принято деление на 4 класса: 0, 1, 2, 3, где каждый класс определяется мощностью внешнего устройства и мощностью, которая подаётся на порт. При работе устройств по PoE особый режим предусматривает мгновенное отключение питающего напряжения в случае возникновения ситуаций, способных привести к выходу из строя дорогостоящего оборудования.

Питание камер по PoE несмотря на удобство и перспективность имеет определённое ограничение. Длина кабеля, транслирующего видеопоток и напряжение питания от коммутатора до камеры видеонаблюдения, ограничивается 100 метрами.

Этот порог легко преодолим несколькими способами:

• Применение PoE репитеров (повторителей);
• Использование конвертеров VDSL2.

Репитеры, или повторители, подключаются через каждые 90-100 метров и позволяют значительно увеличить протяжённость линии от коммутатора до видеокамеры.

Конвертеры VDSL2 или устройства Ethernet Extender предназначены для подключения камер высокого разрешения по кабелю на расстоянии более 100 метров. Максимальная длина соединительной линии с применением проводников сечением 0,5 мм может достигать 1500 метров.

Что представляет собой технология

Содержание технологии состоит в электропитании устройства с помощью информационной линии, а точнее — через витую пару Ethernet, что и описывается английской аббревиатурой POE — Power over Ethernet. Эту технику не следует смешивать с другой, похожей по смыслу, согласно которой цифровые данные Ethernet передаются через силовой кабель.

Метод снабжения энергией через информационные провода применяется в ситуациях, когда прокладывать отдельную силовую линию нецелесообразно, например при питании IP-телефонов, IP-камер и т.д.

Оконечные девайсы могут не поддерживать технологию POE. В таких случаях они подключаются через делители, называемые сплиттерами, которые выполняют функцию, обратную инжекторам. На выходе сплиттеров размещены LAN-порт и штекер постоянного тока.

Определение IP-камеры и принцип работы

Беспроводная IP видеокамера поворотная

Айпи камеры видеонаблюдения часто называют сетевыми, потому что они фиксируют видео в цифровом формате и используют для трансляции компьютерную сеть, передавая данные через узлы локальной компьютерной сети конечному пользователю на огромные расстояния. Современные IP камеры имеют высокое разрешение и оснащены различными дополнительными функциями:

• перевод изображения в нужный формат;
• масштабирование;
• наклон;
• панорамирование;
• интеллектуальный анализ изображения, в частности распознавание лиц;
• обнаружение движения;
• аудио слежение;
• автоматические оповещения.

Сетевые устройства отличаются по типу исполнения

• Корпусные – имеют герметичный кожух, предохраняющий от влияния внешней среды.
• Корпусные мультимедийные – устанавливаются внутри помещения, снабжены микрофоном и разъемом под флеш-карту.
• Купольные – обеспечивают обзор 360°, обычно устанавливаются в помещении на потолке, бывают и уличные устройства.
• Поворотные – применяются для слежения за объектом, меняют угол обзора, снабжены зумом.
• Цилиндрические – универсальны, устанавливаются внутри и снаружи.

Первая IP видеокамера была создана в 1996 году. Она имела разрешение всего 0,3 Мп и на то время не могла соперничать с аналоговыми системами.

Правильное подключение камер по витой паре.

Правильное подключение камер по витой паре.

Сообщение IgorArhangel » 08 сен 2014, 15:28

Передо мной появилась задача. Подключить 4 камеры к регистратору. Первый опыт получился не очень.. Вот теперь прошу совета.

Так вот есть видеорегистратор аналоговый простой + 4 аналоговые камеры: 2 наружные (Partizan COD-VF3CH 1.1) 2 внутренние (AD-H700W/3,6).

Блок питания на 20А / 12В. Регистратор и блок питания будут находится в одном помещении и он будет 1.

Так вот собственно и вопрос. Нужно правильно выбрать кабель. Есть 300м витой пары.

У меня есть 2 варианта: 1. По одному кабелю витой пары кинуть сигнал + пассивные передатчики. А питание по ШВВП 2х0.5 2. Кинуть по одной витой паре видеосигнал, а по другой питание. Каждый кабель на 4 камеры.

Варианты родили из соображений экономии. Так вот интересует вопрос, нормально ли будет работать питание.

В интернете читал ну очень много.

Re: Правильное подключение камер по витой паре.

Сообщение Olestas » 08 сен 2014, 16:43

А почему не коаксиал на таких дистанциях?

Re: Правильное подключение камер по витой паре.

Сообщение GenaSPB » 08 сен 2014, 17:26

Re: Правильное подключение камер по витой паре.

Сообщение kROOT » 09 сен 2014, 06:32

Re: Правильное подключение камер по витой паре.

Сообщение IgorArhangel » 09 сен 2014, 08:13

А почему не коаксиал на таких дистанциях?

Потому, что до каждой камеры нужно тянуть кабель, а они идут друг за другом.

И еще у меня много витой пары. И я не люблю каоксиал). Да согласен люблю не люблю тут не в тему.

И питание каким кабелем пускать.. витой паре особо не доверяю на питание.

Какие балуны посоветуете? Пол года назад взял какие-то китайские видимо без каких-либо обозначений, но пока работает..

Источник

Стандарты PoE

Для новичков может возникнуть некоторая путаница. Существует 3 поколения
стандарта:

Первое поколение PoE (стандарт IEEE 802.3af) обеспечивает питание до 15,4 Вт постоянного тока для каждого подключенного устройства.

Второе поколение стандарт IEEE 802.3at, также называемое PoE+ может выдавать мощность до 30 Вт для каждого устройства. Данный стандарт используется для питания более «прожорливых» потребителей, например, камер видеонаблюдения Pan-Tilt-Zoom (PTZ) и беспроводных точек доступа 11n.

Для простоты восприятия основные отличия сведены в таблицу:

Третье поколение описано стандартом IEEE 802.3bt.

Устройства, третьего поколения PoE позволяют обеспечить электропитание мощностью до 51 Вт по одному кабелю.

Примечание. Для питания устройств с использованием технологий стандарта IEEE 802.3bt. задействованы все восемь проводников кабеля современной витой пары (кат. 5 и выше), в то время как для первых двух поколений можно обойтись только четырьмя.

Если говорить о совместимости, то устройства PoE обратно совместимы — более мощное питающее устройство стандарта 802.3bt может использоваться для более старых потребителей PoE и PoE+ (802.3af, и 802.3at).

Использует

Продукты, использующие PoE

Примеры устройств с питанием от PoE:

• VoIP телефоны
• IP-камеры, включая поворотные камеры
• WAP
• Декодеры IP TV (IPTV)
• Сетевые маршрутизаторы
• Сетевой мини- коммутатор, установленный в отдаленных комнатах, для поддержки небольшого кластера портов Ethernet с помощью одного восходящего кабеля. Питание PoE подается на порт PD (или PoE in). Эти коммутаторы, в свою очередь, могут питать удаленные устройства PoE, используя сквозной PoE.
• Интерок и громкие системы и усилители прихожей колонка
• Настенные часы в комнатах и ​​коридорах с установкой времени по протоколу сетевого времени (NTP)
• Уличные радиостанции на крыше со встроенными антеннами, беспроводные CPE на базе 4G / LTE, 802.11 или 802.16 (оборудование в помещении клиента), используемые беспроводными интернет-провайдерами
• Наружные двухточечные микроволновые и миллиметровые радиостанции, а также некоторые устройства с оптикой свободного пространства (FSO), как правило, с запатентованным PoE
• Компоненты промышленных систем управления, включая датчики, контроллеры, счетчики и т. Д.
• Компоненты контроля доступа, включая пункты помощи, домофоны, карты доступа, вход без ключа и т. Д.
• Интеллектуальные контроллеры освещения и светодиодные светильники
• Сценические и театральные устройства, такие как сетевые аудиоразъемы и маршрутизаторы.
• Киоски удаленных точек продаж (POS)
• Встроенные удлинители Ethernet
• Разветвители PoE, которые выводят мощность, часто с другим напряжением (например, 5 В), для питания удаленного устройства или зарядки мобильного телефона.

Бюджет мощности PoE

При расчете бюджета PoE нужно:

Посчитать общую мощность всех потребителей PoE на линии

Подсчет необходимо производить по пиковой нагрузке, с учетом все работающих модулей оборудования.
Соответственно мощности потребителей подобрать PoE-источник, обратив внимание на мощность отдельных портов (какое устройство к какому порту вы будете подключать?) и суммарную мощность источника (не превышает ли ее общая мощность потребителей?) При этом желательно, чтобы при расчете мощность PoE-источника (коммутатора, роутера) не использовалась более чем на 75% (закладываем резерв). Если линия планирует использоваться не один год, нужно понимать

что со временем выдаваемая источником PoE мощность будет снижаться, потери могут составлять до 10% в год.
Просчитать потери мощности от источника до потребителя. Главный фактор, от которого они зависят — это сопротивление проводников. Помимо значений по умолчанию, необходимо взять в расчет также и то, что сопротивление проводника повышается при нагреве, а значит, если кабель проложен в помещении с повышенной температурой, или находится под воздействием солнечных лучей, устройство на конце линии будет получать гораздо меньшую мощность, чем в теории.

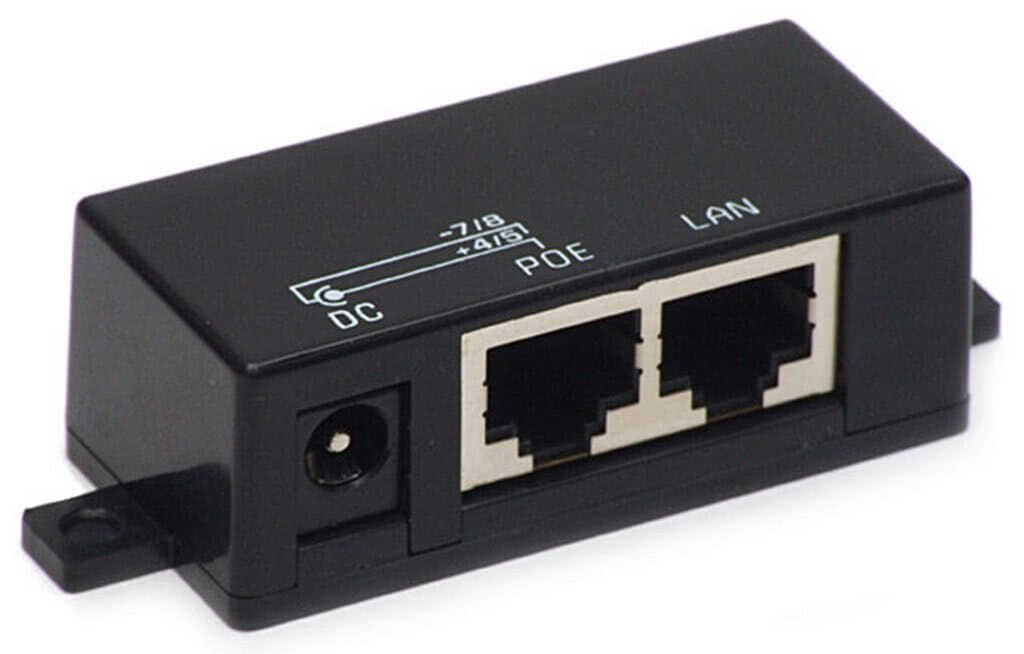

Отличие РОЕ-инжектора от РОЕ-коммутатора

РОЕ-инжектор предназначен для питания только одной камеры, поэтому он имеет только один порт РОЕ. РОЕ-коммутатор или свитч может одновременно обеспечивать подачу питания по протоколу РОЕ на несколько периферийных устройств.

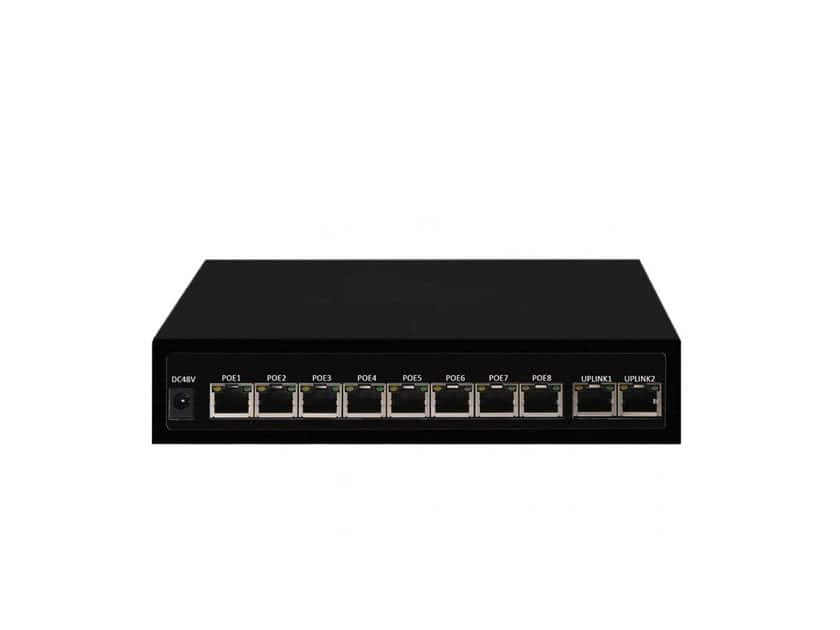

POE коммутатор

При выборе между роутером и коммутатором следует обратить внимание на перспективы развития системы безопасности. Если ее архитектура останется в относительно неизменном виде, может измениться только место расположения камер, необходимо приобретать инжектор. Если планируется расширение и подключение дополнительных ip-камер, то потребуется же покупка коммутатора

Коммутаторы требуют специальной настройки, которая не нужна для инжектора, роме того для коммутатора потребуется существенно большая длина кабеля Ethernet. А инженеры знают, что чем больше длина кабеля, тем большие потери электроэнергии происходят при ее передаче

Если планируется расширение и подключение дополнительных ip-камер, то потребуется же покупка коммутатора. Коммутаторы требуют специальной настройки, которая не нужна для инжектора, роме того для коммутатора потребуется существенно большая длина кабеля Ethernet. А инженеры знают, что чем больше длина кабеля, тем большие потери электроэнергии происходят при ее передаче.

Преимущества РОЕ-инжектора

Если принято решение монтировать камеры дистанционно, то нужно определить систему их питания. При проектировании собственной системы безопасности следует отметить следующие достоинства РОЕ-инжектора:

• его использование обойдется немного дешевле, чем применение стандартного витого кабеля;
• использование устройств активного типа позволяет передавать большую мощность, чем при стандартной схеме;
• мобильное соединение позволяет в любое время сменить место расположения камеры, поэтому архитектура системы безопасности может меняться в любе время в зависимости от изменения внешних условий;
• монтаж роутера занимает существенно меньше времени, чем монтаж традиционной проводной системы и он не требует специальных знаний по электробезопасности;
• инжектор абсолютно надежен, питание производится бесперебойно, и владелец дома или участка может не бояться скачков напряжения, из-за которых камеры могут выйти из строя;
• заменимость. Все типы инжекторов любых производителей совместимы с оборудованием также любых производителей, как европейских и отечественных, так и китайских.

Использование РОЕ-инжектора доступно для всех категорий потребителей, а его невысокая цена и легкость монтажа делают устройство удачным решением, как для домашних, так и для корпоративных систем безопасности.

Другие статьи:

• • Камера наблюдения для дома
  • https://www.ip-nablyudenie.ru/chto-takoe-plitnyjj-fundament-i-kakovy-ego-kharakteristiki
  • Подключение аналоговой видеокамеры к компьютеру
  • Ahd видеокамеры

Стандарты и типы PoE

Технология PoE на данный момент существует в нескольких, кардинально отличающихся видах. Почему так произошло?

К тому времени, как ребята из IEEE решили стандартизировать технологию, а произошло это не сразу после ее появления, некоторые корпорации уже изобрели свои собственные реализации PoE. Cisco, к примеру, еще в 2000 году представила питание устройств по витой паре.

Да и после принятия официальных стандартов IEEE 802.3af в 2003 году, IEEE 802.3at в 2009 году многие производители внедряют свои собственные способы PoE. В основном, потому что реализация полноценных стандартов 802.3af, 802.3at — это сложно и дорого, а потребителям часто нужны модели эконом-класса.

В итоге на данный момент PoE существует в нескольких вариантах:

• по стандарту 802.3af,
• по стандарту 802.3at,
• по фирменным частным стандартам, из которых наиболее известен Passive PoE.

Питание по витой паре согласно стандартам 802.3af, 802.3at называют активным PoE, питание, реализованное по технологии Passive PoE — пассивным.

Реализация питания по витой паре в устройствах может различаться по типу распиновки. А также, в зависимости от напряжения, подаваемого на порт, существует несколько классов PoE.

Все эти данные должны быть указаны в паспорте производителя и помогают правильно подобрать оборудование для проекта.

1. PoE — IEEE 802.3af

Первое поколение PoE (стандарт IEEE 802.3af) обеспечивает питание до 15,4 Вт постоянного тока для каждого подключенного устройства.

2. PoE+ — IEEE 802.3at

Следующий стандарт IEEE 802.3at, обеспечивает питание до 30 Вт для каждого устройства. Таким образом PoE+ способен обеспечить питанием более мощные устройства, например камеры видеонаблюдения Pan-Tilt-Zoom (PTZ) и высокопроизводительные беспроводные точки доступа 11n.

3. IEEE 802.3bt

В настоящее время разработан новый стандарт IEEE 802.3bt, эта технология позволяет запитать устройства мощностью до 51 Вт по одному кабелю, в этом случае используются все четыре пары кабеля категории 5. Использование незадействованных ранее пар проводов для подачи электропитания увеличивает эффективность и мощность без каких-либо дополнительных расходов на кабели.

Отличия стандарта PoE от PoE+

Настройка IP-камеры видеонаблюдения

Частоту кадров не рекомендуется увеличивать, так как видео при этом ухудшается

Качество видеопотока с IP камеры можно настроить. Для формата MJPEG регулируются параметры: разрешение, частота кадров, качество. Для MPEG-4 и H.264 – разрешение, скорость передачи, качество. Частота кадров – это количество кадров в единицу времени, а скорость передачи определяется объемом полосы пропускания. Чем больше эти значения, тем более плавным будет видео и тем больше будут «весить» видеофайлы. Однако частота кадров ограничивается пропускной способностью, поэтому завышать эти параметры не следует. Для плавного видеоряда достаточно частоты кадров 24 кадра в секунду, если эта характеристика не имеет значения, можно воспользоваться профессиональными рекомендациями:

• касса – 12–15 кадр/с;
• коридоры школ и офисов – 5 кадр/с;
• парковки – 1–3 кадр/с;
• стадионы в отсутствие соревнований – 1 кадр/с.

Требуемая частота кадров зависит от скорости и направления движения объекта. Большая частота требуется при высокой скорости объекта в горизонтальном направлении.

КЛАССИФИКАЦИЯ И СТАНДАРТЫ РОЕ

На данный момент широко используются следующие РоЕ стандарты:

IEEE 802.3af – передает постоянный ток с напряжением в 48 В, силой тока до 400 мА и мощностью до 15,4 Вт. Для передачи задействуются обе свободные пары.

IEEE 802.3at (введен в действие с 2009 года) – еще известен под сленговым названием РоЕ+ при аналогичных показателях силы тока и напряжения позволяет увеличить мощность передаваемого тока до 25,5 Вт. Использует не только обе свободные пары в стандарте 10/100Base-Т, но и может передавать питание фантомным способом, то есть проводам которые одновременно передают информацию. Такой стандарт может быть использован для подключения уличной IP камеры с ИК подсветкой.

Принимающие устройства классифицируются по потребляемой мощности, при этом на порт подается ток с мощностью несколько больше:

Так же существует два стандарта подачи питания:

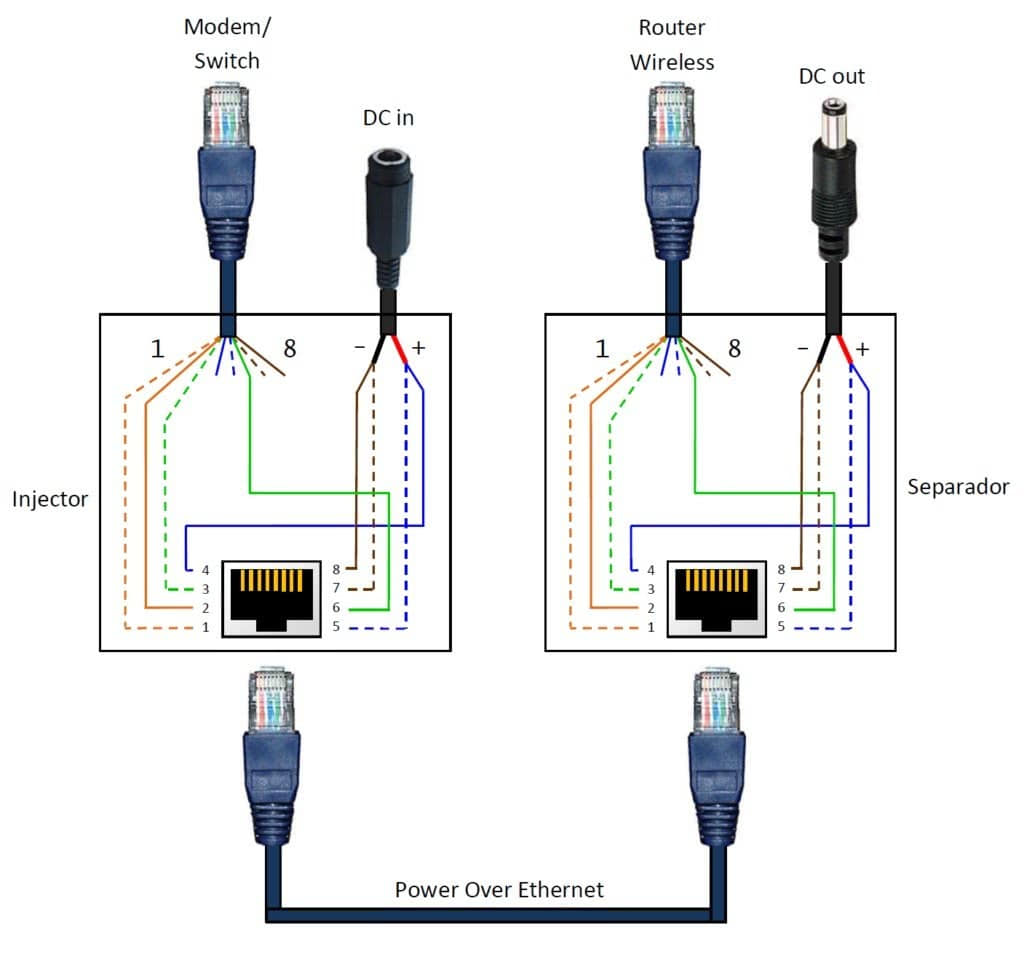

Стандарт А. Передача питания осуществляется по парам, через которые идет параллельная передача информации от устройства. Такой способ еще называют фантомной передачей питания.

Стандарт В. Передача осуществляется через свободные, не используемые пары.

Блок питания для IP камер у большинства моделей является универсальным и в состоянии принять питание обоими способами, в том числе и при изменении полярности проводов. Это может происходить, если устройства соединяются кабелем, обжатым перекрестным способом (такие применяются для непосредственного соединения двух компьютеров без использования свитчей).

Как подключить к цифровому видеорегистратору?

Напрямую подключить аналоговую камеру к цифровому видеорегистратору, роутеру или сетевой карте компьютера невозможно. Первым делом стоит обзавестись специальными передатчиками, позволяющими аналоговый сигнал перевести в протокол TCP/IP. Именно с помощью таких передатчиков будет преобразование аналогового сигнала в цифровой. Также понадобится витая пара со стандартной распиновкой коннекторов (порядок обжима аналогичен IP-камерам и другим устройствам работающим по такому же протоколу).

Первая сложность может возникнуть при преобразовании аналогового сигнала в цифровой, обычным переходником тут явно не обойтись. Также доставить трудностей может выбор подходящего оборудования для преобразования сигнала, далеко не все аналого-цифровые преобразователи выдадут хорошее качество видео и стабильную работу, при использовании самых дешёвых девайсов качество съёмки может пострадать очень сильно

Порядок подключения и настройки устройств следующий:

1. Первым делом стоит установить  видеокамеру и подключить её к источнику питания.
2. Подключить камеру к преобразователю (приемнику) с помощью коаксиального кабеля.
3. Подключить передатчик к сетевой карте компьютера, регистратору или роутеру через кабель пятой категории (витая пара). Если кабель 5 категории без коннектеров, предварительно его обжать по соответствующей схеме (для подключения к ПК схема будет «компьютер-компьютер», для подключения к регистратору или роутеру «компьютер-хаб»). Хотя для большинства современных IP-камер схема подключения не критична. При использовании роутера может потребоваться открытие дополнительных портов через настройки роутера.
4. На устройстве, к которому подключен аналого-цифровой преобразователь, потребуется настроить его. При подключении к ПК или роутеру необходимо открыть браузер и ввести IP-адрес передатчика (указан у инструкции или на корпусе девайса), на регистраторе это делается в соответствующих настройках. Категорически рекомендуется сменить стадартный IP, логин и пароль в целях безопасности, в противном случае камеры могут быть взломаны злоумышленнимами.
5. Изображение выведено и можно начинать запись. На компьютерах для удобства использования камер рекомендуется установить специализированное ПО для видеонаблюдения (использование обычного браузера для таких целей не рекомендуется).

Особенности систем видеонаблюдения по сравнению с другими распределёнными IP-системами

В случае с видеонаблюдением нельзя напрямую транслировать опыт построения других
сетей. Возьмём для сравнения голосовую связь на базе IP-телефонии. Несмотря на
совершенно разные сферы применения и там, и там используется IP-сеть, в обоих
случаях может применяться питание PoE.

Но если рассмотреть особенности эксплуатации, при аналогичном общем подходе
некоторые вещи решаются совсем по-разному. Вот несколько особенностей:

1. IP-камеру нужно постоянно контролировать. Люди, животные или материальные
   объекты, за которыми ведётся видеонаблюдения вряд ли будут сами связываться
   с отделом технической поддержки, чтобы сообщить о неработающей камере.

   А вот рядом с корпоративным IP-телефоном обычно сидит пользователь с
   компьютером. Если у него проблемы с телефонной связью, он может сообщить об
   этом, создав задачу в системе заявок, отправить запрос по почте, позвонив с
   личного мобильника (если позволяет корпоративная политика) и так далее.

2. IP-камеры обычно располагают в труднодоступных местах: под потолком, на
   столбе и тому подобных. Что-то быстро «взять и сделать» бывает весьма
   проблематично. Если соединение с витой парой упрятано в стену, чтобы
   проверить состояние кабеля — вначале нужно как-то попытаться его достать.
   Операция по замене камеры также выглядит несколько сложнее, чем просто
   отсоединить и забрать нерабочий телефон со стола и выдать пользователю
   вместо него рабочий аппарат.

Важное замечание. IP-камеры часто находятся на приличном удалении от
коммутатора, например, видеонаблюдение в скверах, зонах отдыха и так далее

Если
используется PoE, то необходимо поддерживать достаточно высокий уровень
мощности, который снижается при увеличении расстояния от источника.

Требование к стабильности работы всей системы видеонаблюдения весьма высоки. От
качества и полноты картинки может зависеть достаточно много: от сокращения
времени ожидания для выписки пропуска вплоть до опознания преступника в системе
распознавания лиц

Поэтому стабильная работа — это очень важно. Соответственно,
к коммутатору, как к центральному связующему звену предъявляются высокие
требования

Из-за частых сбоев PoE-коммутатора видеонаблюдение будет работать
нестабильно (если вообще будет работать). Поэтому покупка PoE-коммутатора — это
уж точно не тот случай, когда стоит пытаться экономить и брать первый попавшийся
самый дешёвый вариант.

Аналогичные вопросы возникают не только при использовании IP-камер, но и других
решений для видеонаблюдения. Разумеется, все эти проблемы разрешимы, иначе бы
IP-камеры, да систему видеонаблюдения в целом было бы сложно применять на
практике. Но можно ли как-то упростить себе жизнь и не тратить дополнительные
ресурсы: время, деньги, человеческие усилия на простые операции?

Подключение IP-камер без поддержки PoE

Разработан специальный аналог стандартов получения питания по одному Ethernet кабелю, который именуют Passive PoE. Преимущество схемы в том, что с его помощью можно сэкономить на оборудовании, приобретая камеры без поддержки стандартов PoE. Но есть определенный риск.

Так как камеры не поддерживают данных стандартов, значит проверка подаваемого питания и мощности по витой паре не проводится. Напряжение присутствует в линии постоянно, поэтому есть риск быстрого вывода из строя оборудования. Оно может сломаться сразу или через некоторое время, из-за постоянного нагрева платы.

Стандартная схема подключения пассивного питания выглядит так.

Чтобы ее обеспечить, нужно использовать связку passive-инжектор + сплиттер. Если передача данных и питание идет на удаленный объект, используется связка инжектор + экстендер + сплиттер.

При этом камера видеонаблюдения и коммутатор, или маршрутизатор не поддерживают технологии передачи питания PoE. Передача постоянного напряжения передается по незанятым парам проводников патч-корда (жилы 4/5, 7/8).

Конструктивные и функциональные особенности

В системе питания, РОЕ инжектор обладает специальными функциональными и конструктивными особенностями. Предусмотрено в конструкции порядка двух специальных портов LAN , к которым можно осуществлять подключение различных элементов и кабелей, оборудовании с собственным ip адресом.

Первый из портов подписан «LAN», второй же «РОЕ», схема камер которого позиционирует как практичное решение, специально для легкого подключения. К соответствующему разъему в конструкции. Именуемым как «РОЕ», осуществляется подключение необходимого специального сетевого оборудования, поддерживаемого данную технологию. Ко второму разъему «LAN» в этом случае подсоединяется компьютерное оборудование, роутер, либо же коммутатор, которые запросто включаются в конструкцию элементов питания камер наблюдения.

Распиновка PoE и UPoE

Кабель для PoE – лучше использовать обычный (Ethernet) категории CAT 5E (и выше) и стандартный коннектор RJ45. Более подробно по кабелям – смотрите в следующей главе.

Давайте разберем также и пассивное питание (Passive) – данный способ необходим, если вы собираетесь подключать устройство, у которого нет ПоЕ входного порта (есть вход для питания и обычный LAN).

Рассмотрим пример на картинке ниже. У нас есть PoE коммутатор, к которому мы должны подключить IP-камеру без ПоЕ входного порта. Тогда мы можем использовать PoE сплиттер.

Если сплиттера нет, то можно просто припаять к выходным питательным жилам выходной кабель. Входной при этом можно не использовать и обжать его по-обычному PoE стандарту.

Распайка для пассивного питания

Также хочу рассказать про PoE инжектор – это устройство используется, если нужно питать устройство от коммутатора без PoE портов. Внизу представлен пример использования обычного коммутатора, PoE инжектора и конечного устройства с данным портом.

Для сравнения посмотрите ещё раз на использование сплиттера

Обратите внимание на передачу данных и питания

Ещё один важный момент – если ваш источник имеет подключение по 10Base-T или 100Base-TX и использует только 4 жилы, то данный коммутатор или маршрутизатор должен поддерживать метод подключения «А» или «В».

На инжекторе данную информацию можно посмотреть на этикетке:

• «В» – 4, 5, 7, 8
• «А» – 1, 2, 3, 6.

Но если вы подключаете все 8 жил (1000 Мбит в секунду), то без разницы какой тип поддерживается инжектором, так как будет работать все 8 проводков.

Монтаж и подключения кабеля КВК-П

Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.

На улице при желании его можно защитить гофрой, но не обязательно.

Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.

Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.

Вставляете эти жилы в коннектор питания типа «папа». Там два разъема «+» и «-«. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный — минусовым.

После этого снимаете изоляция с коаксиального кабеля.

Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.

Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.

Сверху все изолируете защитным колпачком.

Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.

Соединяете в ней коннекторы между собой и плотно закрываете крышку.

Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.

Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.

Похожие записи:

Идеи поделки на тему «белый цветок» 11 видов крыш частных домов и их особенности Правила выбора пластиковых панелей на потолок Как выбрать погружной насос для скважины Вес газоблока 600х300х200 Работает ли крот для чистки канализационных труб: виды, формы выпуска, инструкция и отзывы на средство
