Установка проводки на пол или под потолок
Скрытую проводку можно проложить в полу и на потолке квартиры панельного дома. Первый вариант может реализоваться только тогда, если на полу будет делаться бетонная стяжка. В этом случае вся проводка будет размещаться в гофрах, которые будут заливаться бетоном. Для реализации этого способа вам нужно определиться с размещением проводов.
Также простой является замена проводки в панельных домах тогда, когда владелец квартиры запланировал смонтировать подвесной потолок. В данном случае все основные электрические кабели будут проходить под потолком. Сложностей с реализацией этого процесса нет.
Однако здесь тоже есть свои нюансы. Дело в том, что основная проводка будет размещаться на полу или под потолком, а розетки и выключатели должны находиться на стенах.
И если в квартире не будет наноситься штукатурка, то каким же образом можно скрыть кабель, который будет спускаться с потолка или подниматься с пола? В данном случае придется использовать один из двух вариантов: делать открытую проводку или штробить стены.
Как заменить старую проводку на новую
Главное правило при проведении таких работ – все делать по плану, выполнять все действия в строгой последовательности. В противном случае вы можете обнаружить, что нужных материалов недостаточно или, наоборот, слишком много, провод проложен в неподходящем месте, а кабель подсоединен неправильно. Чтобы правильно заменить проводку в старом доме, следуйте определенной системе:
- Определите объем работ и составьте схему.
- Подсчитайте, сколько понадобится материалов, закупите их.
- Подготовьте нужные инструменты.
- Уберите совсем или обрежьте старую проводку.
- Проведите разметку для новой проводки.
- Смонтируйте ее.
- Проверьте, как все работает.
Это будет общий план работ по замене старой проводки. Теперь давайте детально пройдемся по каждому пункту.
Вариант разводки электропроводки в двухкомнатной квартире панельного дома
В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы дома, даже внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.
Согласно схемы вся электропроводка делится на три основные группы:
- Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
- Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
- Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм 2 ;
- Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

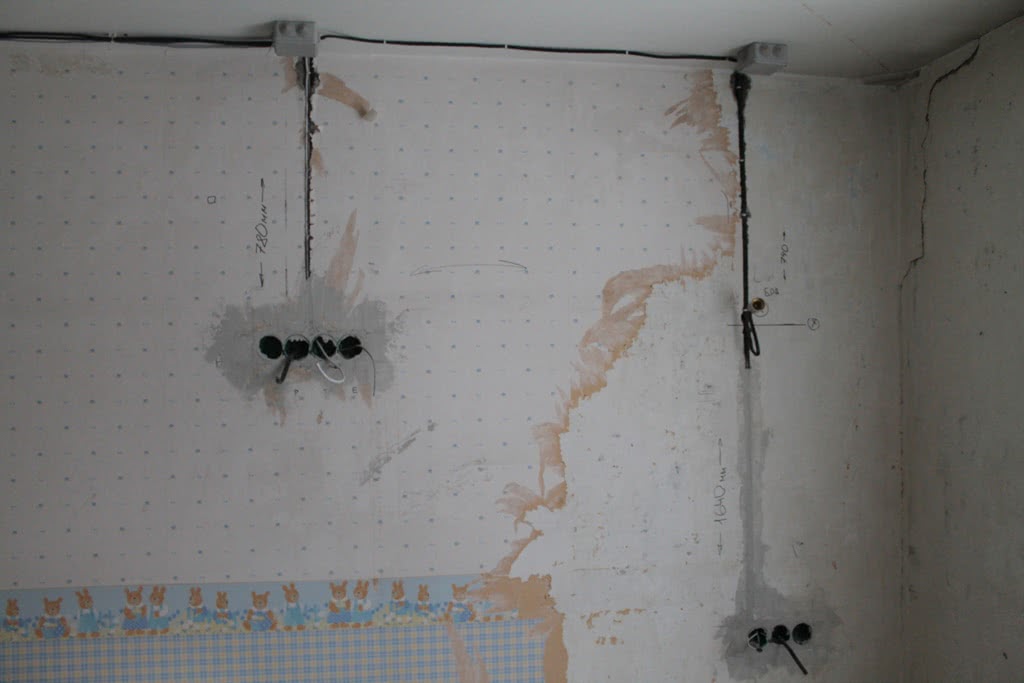

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.
Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.
А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.
Как укладывается электропроводка в панельном доме по схеме
В течение 2-4 лет с момента завершения строительства в панельном доме происходили усадочные процессы с взаимным перемещением плит и осадкой фундамента. В таких случаях электропроводка, уложенная в панельный шов, могла быть разорвана или раздавлена. При этом место разлома или обрыва алюминиевой жилы в доме найти было практически невозможно. Приходилось прибегать к услугам электрика, чтобы разобраться в путанице электропроводки и выполнить ее ремонт или полную замену.
Существовала типовая схема разводки электропроводки в квартире, как на приведенной схеме, но адаптация под различные проекты квартир в панельных домах выполнялась крайне небрежно. Главное было — соблюсти равномерную нагрузку по фазам таким образом, чтобы избежать перегрузки и, как следствие, не получить перекос фаз.
Во многих квартирах панельных домов во время ремонта жильцы неоднократно находили на поверхности потолков заштукатуренные каналы с отверстиями, в которые по теории должна быть уложена электропроводка.
Зачастую электрики сами нарушали правила монтажа и даже не пытались провести электропроводку так, как это требуют СНиП и ГОСТ. Электропроводка практически в панельном доме всегда укладывалась по кратчайшему расстоянию. Если распределительная коробка находилась на высоте около двух метров, а розетка на уровне одного метра над полом, да еще в стороне на пару метров, провод укладывался по диагонали, что позволяло получить экономию – вместо положенных трех метров электропроводки уложить два с половиной. Разницу, естественно, можно было списать для своих нужд.
Кроме того, нередко вместо одного цельного куска алюминиевого провода укладывалась электропроводка из нескольких скрученных отрезков провода. Места скручивания нагревались и приводили к срабатыванию автомата защиты на распределительном щите.
Как правильно выполнить разводку электрической проводки
Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:
- при помощи распределительных коробок;
- звезда;
- шлейф.
Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).
Схема разводки электрики в квартире
После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:
- первая группа – холодильник и вытяжка (автомат на 25 А);
- вторая – стиральная машина (на 25 А);
- третья – осветительные приборы (на 10 А);
- четвертая – розетки (на 25 А);
- пятая – посудомоечная машина (на 25 А);
- шестая — электроплита (на 32 А).
- осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
- розетки в жилых комнатах (автомат на 25 А);
- розетки в кухне и прихожей (автомат на 25 А);
- осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);
Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.
Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.
Подключение к нескольким автоматам
Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.
Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.
Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор. Затем необходимо корректно расположить все розетки и выключатели
Для этого воспользуйтесь следующими советами:
Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:
- выключатели и розетки следует ставить слева от двери;
- в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
- выключатели должны располагаться на высоте 0.9 метра;
- необходимо пометить места расположения выключателей и розеток в схеме.
Стандартная схема для двухкомнатной квартиры
Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:
- кабели должны проходить строго горизонтально или вертикально;
- лучше избегать пересечений проводов;
- кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
- кабель к выключателю подводится сверху, кабель к розетке снизу.
Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.
Подключение к автоматам с учетом мощности
Варианты прокладки проводов
Со времени строительства панельных домов число электроприборов в квартирах существенно увеличилось. Требуются новые розетки, к самым мощным потребителям прокладываются индивидуальные линии. Приходится искать способы скрытого размещения проводов в местах, где каналов нет.
Метод штробления
Разрешается делать борозды глубиной не более 10 мм. В противном случае будет повреждена арматура, что приведет к снижению прочности конструкции.
В такую штробу провод поместится, но заложить в нее гофру не получится. Тогда при необходимости заменить кабель борозду придется вскрывать, нарушая финишную отделку.
Если для выравнивания потребуется толстый слой раствора, получится обойтись без штробления. Гофру с проводом закладывают прямо в него.
На полу и в потолке
Если выравнивание стен не планируется, прокладка по ним кабеля в гофре становится невозможной.
В таком случае линия может пройти в таких конструкциях:
- в цементной стяжке пола;
- за обшивкой подвесного потолка.
При реализации первого варианта учитывают следующие нормы:
- Кабель помещается в гофру или стальную трубу.
- Высота стяжки над линией составляет 30 мм или более.
- Провод укладывается цельным куском, устройство соединений в конструкции пола не допускается. При отсутствии такой возможности устанавливают распределительную коробку с ревизионным люком, свободным от финишного покрытия.
- Диаметр гофры или стальной трубы подбирают так, чтобы кабель занимал в ней не более 35%-40% объема (ПУЭ 2.1.61).
За обшивкой подвесного потолка кабель прокладывают с соблюдением таких правил:
- Если он имеет двойную изоляцию, допускается монтаж без гофры.
- Провод крепится диэлектрическими клипсами к капитальному перекрытию, укладка на обшивку запрещена.
- Параллельность стенам и потолку не является обязательной. Разрешается прокладка по диагонали.
- Минимально допустимое расстояние между кабелем и подвесом, удерживающим обшивку, составляет 10 см.
- Силовые и слаботочные провода в местах пересечений располагают под прямым углом, чтобы исключить наведение помех. Нижний кабель монтируют с провисанием, чтобы линии не контактировали.
- При параллельной укладке силового и слаботочного проводов минимально допустимое расстояние между ними составляет 30 см. Для гашения помех на концах информационного кабеля устанавливают ферритовые хомуты.
- Допускается устройство расключений за обшивкой подвесного потолка. Но рекомендуется вынести их за пределы конструкции, иначе при необходимости ревизии или ремонта ее придется разобрать.
Перед заливкой стяжки или монтажом обшивки необходимо проверить работоспособность проложенного участка. Если подключение к сети недоступно, его прозванивают мультиметром.
Стандартные варианты
Чаще всего в панельных домах для прокладки проводов используют:
- Старые каналы.
- Швы между стеновыми и потолочными панелями.
- Пустоты в перекрытиях.
- Швы между потолочными панелями.
- Электротехнический плинтус.
Швы между стеновыми и потолочными панелями следует освободить от штукатурки или ветоши и при необходимости расширить.
Если выравнивание стен производят путем обшивки гипсокартоном, провода прокладывают за ним. Их помещают в гофру, чтобы исключить повреждение изоляции о кромки каркаса.
Этапы замены проводки
Сигналом о необходимости проведения монтажа новой проводки служат следующие признаки:
- Стены пробивает током;
- При включении нескольких бытовых приборов, постоянно выбивает пробки;
- Розетки искрятся и оплавляются;
- Присутствие специфического запаха гари.
Кроме этого, установка мощных бытовых приборов (бойлер, стиральная и посудомоечная машина и другие), также может требовать прокладки отдельных линий.
Замена электрики в “хрущевках” выполняется поэтапно.
- Расчет сечения электрического кабеля. Для этого нужно определить суммарную потребляемую мощность всеми электроприборами и оборудованием, плюс 20-30% запаса.
- Выбор и покупка всех элементов электропроводки. Это могут сделать заказчики самостоятельно или заказать у специалистов. Второй вариант является более предпочтительным, так как многие мастера имеют персональные скидки в строительных гипермаркетах и специализированных магазинах, а также лучше ориентируются в производителях.
- Составление актуальной схемы.
- Полное обесточивание квартиры.
- Демонтаж старой проводки.
- Дополнительное штробление стен (при необходимости), установка выключателей, евророзеток, распределительных коробок, автоматов.
- Прокладка кабеля и поочередное подключение, согласно составленной схемы.
- Подключение электроавтоматов.
Электросеть квартиры
Прежде всего давайте разберемся, что такое электросеть квартиры и что она включает в себя? Отталкиваясь от этого мы и будем разбирать как ее правильно монтировать, а также рассмотрим различные варианты монтажа допустимые для каждого отдельного случая.
Схема распределительного щита управления
Итак:
- Любая электропроводка в доме панельном или кирпичном начинается с вводного щитка. Он может располагаться на лестничной площадке, как делали в советские времена, либо непосредственно в квартире. Второй вариант более удобен как в плане обслуживания, так и в плане постороннего вмешательства. Но к сожалению, он не всегда осуществим.
- Вводной щиток обычно включает в себя вводной автомат, электросчетчик и групповые автоматы. Если электросчётчик нет возможности перенести с лестничной площадки в квартиру, то в нем располагается вводной автомат и групповые автоматы.
- От вводного автомата провода тянуться к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
Монтаж щитка
В многоквартирном доме электросчётчики и автомат ввода монтируются на лестничной клетке. Но одного автомата мало. Собирается щиток из УЗО и нескольких автоматов на разные потребительские группы. Не стоит демонтировать с площадки вводной автомат и ПУ (требования РСО). Дополнительный щиток можно установить в коридоре квартиры. Надежный металлический корпус щитка послужит дольше. Практичный пластиковый более эстетичен. Щиток крепится прямо на стену. Схему распределения электропроводки следует продумать заранее.
Важно отдельно запитать розетки от подачи света. Если будет проводиться ремонт в доме, не придется обесточивать всю площадь
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Как делать новую проводку
До того, как начинать проводить новые кабели, необходимо подробно составить план-схему, где и что будет располагаться, более подробно, как это будет проходить и примерно — что будет питать
Важно понимать, что эта бумага является не только подсказкой, которая поможет во время ремонтных работ ничего не забыть и не пропустить. Это документ, который необходимо утвердить и зарегистрировать, а сдать копию в управляющую компанию
Поэтому стоит привлечь к составлению схемы профессиональных электриков.
Варианты разводки новых электропроводов могут быть различны. Они могут располагаться в новых или старых каналах, стяжке на полу, под штукатуркой, а также под потолком, если предполагается навесной потолок. Для того, чтобы начать замену проводки, потребуются следующие инструменты:
- Перфоратор с набором сверл для бетона и коронками различного диаметра. Именно коронкой будут выполняться отверстия под новые розетки.
- Слесарное зубило.
- Бокорезы.
- Пассатижи.
- Нож.
- Молоток.
- Рулетка.
- Паяльник с небольшой мощностью.
- Индикатор.
- Два вида отверток.
- Шпатель.
Когда схема уже нарисована и утверждена, а рядом находятся все инструменты из списка, можно приступать к работе обеспечения электрикой собственного дома. Первой готовится розетка, в которую будут включаться все необходимые для ремонта устройства.
Удаляются все светильники, розетки и выключатели. После выполнения этого действия начинается поиск распределительных коробок. Чтобы ускорить этот процесс, можно простукивать стены или воспользоваться специальным устройством. Когда все они будут найдены, их нужно вскрыть и разъединить все алюминиевые провода и вытянуть их. После того, как демонтаж будет завершен, можно начинать протягивать новые провода любым способом из тех, что перечислены выше. Часто для ускорения протягивания нового кабеля его конец привязывают к старому алюминиевому и тянут, пока в руках не окажется старый, а внутри трубы или плинтуса — новый.
При необходимости добавляются новые распределительные коробки, переносятся существующие элементы. Когда все это выполнено, то проверяются все комнаты на наличие короткого замыкания. В случае, если все нормально, то отключается временная розетка и подключается все остальное. В момент перевода электрификации с одной розетки на все остальные, в дом не должно подаваться питание.
Старый провод может оказаться слишком ломким и древним. В таких случаях его оставляют на своем месте и проводят новый другими способами
Потолочное освещение может быть введено через верхнюю квартиру, поэтому его замену нужно проводить осторожно. Нужно проявить осторожность и во время протягивания кабеля по стене около потолка, потому что существует риск повредить электрификацию соседней квартиры
В этом случае может ударить током, так как там никто не отключал электричество и все провода остаются под напряжением. Если же планируется устанавливать навесной потолок, то можно не менять старый кабель, а оставить его замурованным в потолке.
