Методика подсчетов для односкатной и двухскатной конструкции
В случае с двускатной кровлей, рекомендуется перемножить поверхности на косинус угла наклона, который берется из пересечения ската и перекрытия. Одна наклонная считается от конька до карниза.
С увеличением угла наклона увеличивается количество необходимого материала
При проектировании объекта следует принимать во внимание область, в которой здание будет находиться. Если в регионе выпадет много осадков, то угол наклона увеличивается, и – наоборот
При двускатной крыше расчет проводится по формуле: tga = h/b. Где ширина пролета обозначается буквой – b, высота – h. С помощью калькулятора находится обратное значение a = arctg (h/b).
Умножение b на длину крыши дает возможность определить площадь каждого ската. Угол наклона крыши варьируется обычно от 22 до 45 градусов.
Битумная черепица
С помощью битумной черепицы можно покрывать большие площади крыши самой сложной конфигурации. При правильно поставленном деле можно достичь минимальных расходов и делать все работы своими руками.
Базовая цифра такая: одна упаковка кровельного материала, мягкой черепицы, хватает, чтобы покрыть площадь в три квадратных метра.
Эта сентенция выражается формулой: N = S х K х 3, где N – это число рулонов мягкого покрытия для кровли, S – площадь обрабатываемой поверхности в метрах квадратных, К – коэффициент сложности «ландшафта» крыши. Такая формула учитывает все нюансы, которые требуются для выполнения качественной работы по покрытию крыши
В ней принимается во внимание количество материала, который тратится на «нахлесты», а также сложность кровли самого объекта. Если все правильно рассчитать, то не надо будет тратить лишние деньги на приобретение дополнительных листов «про запас»
Ондулин
Чтобы выполнить покрытие ондулином, следует в первую очередь хорошо представлять себе геометрические размеры листов. Листы ондулина кладутся внахлест, поэтому полезная площадь сокращается с 1,65 кв. метра до 1,61 квадратного метра.
Очень важно иметь первоначальные данные, то есть четко знать какова площадь самой крыши. Эту цифру можно назвать базовой, потому что, зная ее, дальше можно будет без труда посчитать количество листов, необходимых для полноценной работы, а также с точностью определить, сколько потребуется пиломатериалов
Металлочерепица
Самым популярным материалом для кровли является в наше время металлочерепица. Формула, которая позволяет объективно оценить количество необходимого материала не очень сложная.
Лист металл черепицы составляет по ширине 1181 мм. Расчет количества необходимых для работы листов вычисляется по формуле: N = (Lck
Стропила
Чтобы адекватно сделать калькуляцию по поводу количества необходимого леса, в первую очередь следует самому уметь рассчитывать ту нагрузку, которую сможет выдержать крыша.
Она складывается из трех показателей:
- вес самой кровли;
- вес снега зимой;
- ветровая нагрузка.
Исходя из параметров строения, его площади, можно будет понять:
- сечение стропильных креплений, их количество;
- какая потребуется обрешетка;
- толщина и длина досок на обрешетку.
Работа комплексная, каждый элемент этого «пазла» играет важную роль, поэтому расчеты должны быть правильные.
На стропильную систему уходит львиная доля материалов из дерева
Для правильного расчета нужно принимать во внимание ветровую нагрузку. Необходимо знать: насколько велика полезная площадь объекта, есть ли чердачные помещения и мансарды
Чем больше площадь, тем больше будет расход стройматериалов.
Каждый объект имеет неповторимую особенность. Есть крыши, в которых присутствует значительное количество вентиляционных каналов. В этом случае заметно сокращается расход пиломатериалов.
Как посчитать расход пиломатериалов
Чтобы знать, сколько нужно пиломатериалов для строительства крыши, потребуется посчитать нагрузку, которую должна выдерживать крыша. Для выполнения расчета узнают значение максимального уровня среднегодовых атмосферных осадков на местности. После чего переводят его в нагрузки, которым подвергается крыша дома. Этот параметр позволяет учитывать вид кровельного материала, который будет применяться и тип стропильной системы, наличие обрешетки. Для удобства выбора кровельных материалов лучше использовать нижеприведенную таблицу.
Другим важным критерием, влияющим на расход пиломатериалов и леса, является выбор стропильной системы. Чтобы выполнить правильный расчет и выбрать тип стропил, применяют следующие правила :
- Выбор стропильной системы, а, соответственно, и расход леса зависит от типа крыши, с этой целью тип крова подбирают в зависимости от типа дома, снеговой и ветровой нагрузки.
- Еще одним фактором, влияющим на расход пиломатериалов, считается наличие или отсутствие мансарды и величины площади дома. Если площадь жилья большая, тогда расход леса будет значительно выше.
- Наличие дымоходов и вентиляционных каналов позволяет сократить количество леса, необходимое для строительства крыши дома.
- Последним фактором, определяющим количество расходуемого леса, является тип и характер кровельного пирога, который создает дополнительную нагрузку на стропильную систему.
Вид кровли является одним из ключевых факторов, влияющих на тип стропильной системы и количество леса.
Чтобы правильно посчитать шаг стропил следует использовать нижеприведенную таблицу.
Попробуем на примере определить шаг и длину стропил. Предположим, нагрузка на крышу с учетом ветра, снега и собственного веса составляет 2400 килограмм на квадратный метр кровли. При этом на 1 погонный метр нагрузка составляет приблизительно 100кг. С учетом этой информации по известным формулам определяем метраж стропил:
2400÷100 = 24 м.
Если длина стропил составляет три метра, тогда можно высчитать их количество:
Количество пар высчитывается еще проще:
8÷2=4 пары стропил
Максимальный шаг рассчитывают исходя из количества пар и длины крыши:
4,5÷(4 пары–1)=1,5 м.
Чтобы увеличить надежность крыши и повысить устойчивость конструкции, уменьшим шаг.
4,5÷5=0,9 м=90 см.
Другим немаловажным элементом конструкции кровли, который требует значительного расхода леса, является мауэрлат. Чтобы рассчитать его вес используют следующую формулу :
V – объем мауэрлата, рассчитываемый по формуле: V=S×L;
где S – сечение бруса;
Р – плотность дерева.
Зная все расчетные значения и количество требуемых материалов (леса, кровельных и пиломатериалов, крепежа) достаточно просто составить предварительную смету строительства кровли практически на любой дом. Это позволяет эффективно использовать имеющийся бюджет, оптимально выдерживая соотношение цены и качества строительства. Грамотный правильный расчет строительных и кровельных материалов способствует минимизации расходов, а также ведет к значительной экономии финансовых средств.
Ограничения в использовании онлайн калькулятора
Кровельные калькуляторы, предлагаемые интернет-ресурсами — доступный и очень быстрый способ получить необходимую информацию. Но как любые механизмы, рассчитанные на массового пользователя, такие калькуляторы склонны применять обобщенные приемы вычисления. Хуже всего то, что процесс вычислений скрыт от обратившегося к калькулятору человека; перепроверить информацию на выходе весьма затруднительно.
Калькулятор расчета крыши дома может содержать некие (допустимые) разбросы параметров, которые, тем не менее, скажутся на конечном результате. Среди возможных результатов, которые могут содержать неточные (приблизительные) величины, встречается:
Определение общего количества кровельного материала
Стройматериал никогда не укладывается стык в стык, поэтому площадь поверхности крыши и площадь покрытия всегда будут отличаться. При вычислениях кровельную площадь стандартно увеличивают на 15% — это обеспечивает запас при формировании нахлеста.
Видео описание
О расчете двускатной крыши бесплатным калькулятором в следующем видео:
Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.
Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.
Определение уклона для кровли
Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.
Некоторые калькуляторы учитывают дополнительные параметры (наличие мансардных окон и водосточных систем)Источник stankotec.ru
Расчет кровли: как избежать ошибок
В расчетах можно пойти одним из следующих путей:
- Расчет кровли провести вручную. При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.
- Расчет кровли провести в онлайн сервисе. При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.
- Расчет кровли калькулятором проконтролировать вручную. Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).
Проверка результатов расчета потребует времени и внимательностиИсточник transsib6.ru
Профессиональный расчет кровли. Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.
Кровельный онлайн калькулятор принято считать хорошим инструментом для определения основных параметров будущей крыши. Но профессиональные строители рекомендуют использовать его только для приблизительной оценки количества и стоимости стройматериалов. Также калькулятор может стать незаменимым инструментом для сравнения затратности различных технологий.
Расчет шага брусьев
Для расчета шага предварительно выполняется расчет полной нагрузки (основной и второстепенной) на кровлю.
Главное – оставить запас для обеспечения сохранности крыши при экстремальных случаях (шторм, ураган, торнадо).
Основная нагрузка – это вес элементов конструкции и вес материалов кровли. Второстепенная нагрузка – это снег, дождь, ремонтники, сила ветра и т. д. Расчет производится так.
- По специальным таблицам находим предельно допустимую нагрузку на один погонный м бруса.
- Производим расчет метража (с запасом по прочности).
- Учитывая длину одного стропила, необходимо посчитать их количество.
- Просчитываем количество пар стропил, распределяемых по всей длине.
Для расчета всех видов нагрузок (основных и второстепенных) обязательно пользуйтесь калькулятором во избежание ошибок. В интернете есть много разных калькуляторов по расчету различных характеристик крыши, которые помогут снизить количество ошибок до минимума. Ниже мы приведем несколько примеров конкретного расчета того или иного параметра крыши в зависимости от материала. Например, мы посчитали длину и вес мауэрлата, знаем площадь дома и высоту крыши, длина всей крыши 4,5 метра, а уклон составляет 30°.
Материал для обрешетки так же как и для стропильных ног следует выбирать хвойных пород
Например, мы определили по таблице, что полная нагрузка на крышу (с учетом снега и ветра и веса материалов) составит 2400 кг/м, а нагрузка на 1 погонный м пиломатериала составляет 100 кг/м. С учетом этих данных можно посчитать метраж стропил:
2400 кг/м / 100 кг/м = 24 м.
Если длина одного стропила – 3 метра, можно высчитать их количество:
24 м / 3 м = 8 штук.
Количество пар высчитывается еще проще:
8 / 4 = 4 пары стропил
Шаг (максимальный) – высчитывают исходя из длины крыши и количества пар:
4,5 м / (4 пары – 1) = 1,5 м.
Для большей надежности устанавливаем стропила на расстоянии меньше максимума, с учетом полного деления метража крыши.
4,5 / 5 = 0,9 м = 90 см.
Как производится и где применяется шифер
Шифер имеет многолетнюю историю использования в строительной сфере, при чем популярность его не уменьшается и по сей день Использование шифера в кровельных работах началось еще в средние века. В настоящее время шифер выпускают в волновой и плоской форме. Для придания плоским изделиям большей жесткости их структуру усиливают хризолитовыми волокнами, играющими роль армирующего элемента. Кроме того, таким образом усиливаются их теплоизоляционные характеристики. С помощью этого материала можно создавать ограждения, изготовлять стеновые панели.
Из волнового шифера чаще всего формируются кровли. Инновационные технологии позволили на порядок увеличить его прочность, долговечность и внешнюю эстетичность. Для измерения длины и ширины одного листа употребляют количество волн (6, 7, 8). Каждое из таких изделий обладает стандартными размерами.
Возведение крыши: расчет материалов и полезные советы
При постройке нового дома у многих обывателей возникает вопрос о расходе пиломатериала на крышу. И это далеко не праздный вопрос. Ведь каждый материал стоит недешево, и если купить леса больше, чем нужно, то и деньги уйдут и материал останется. А если меньше, то уйдет время на поиски и покупку точно таких же материалов. В конечном итоге все зависит от конструкции крыши. А сама конструкция зависит от таких величин, как:
- вид крыши;
- площадь и периметр дома;
- утепленная крыша или нет;
- мансардная или нет;
- материал покрытия кровли;
- условия климатической зоны.
По возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метров.
Как известно, при строительстве всегда выполняется предварительный расчет пиломатериала, который связан с самыми различными параметрами. Например, такие параметры, как прочность (материал и каркас) конструкции, ее устойчивость к климату. Если мы построим дом и крышу, не рассчитав заранее прочности всей конструкции или устойчивости ее к ветрам и снегу, то «недалеко и до беды». Мы расскажем о расчете крыши и отдельных элементов. В предварительный расчет надо обязательно принимать и толщину утеплительных материалов, обрешетку над потолком, так как слой утеплителя и обрешетку необходимо прикрыть или фанерой, или другим материалом, который тоже нужно закупить.
Информация по назначению калькулятора
Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».
Мансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.
Устройство вальмовой крыши
Вальмовая конструкция – это сложная четырехскатная кровля, имеющая форму трапеции. С торцевой части кровли расположены скаты (вальмы), внешне их форма напоминает треугольник. В общей сложности крыша располагает 4 скатами – 2 боковых и 2 торцевых, и 4 ребрами (еще их называют диагональными стропилами).
Фото: Дом с вальмовой крышей
Стропильная конструкция кровли имеет в своей основе сложный каркас. Центральные стропила из-за особенности своего устройства создают лишнюю нагрузку. Кроме того стропила обязаны выдержать снеговые и ветровые нагрузки (в районах с частыми снегопадами это вдвойне актуально).
При монтаже конструкция трудоемкая, но внешне выглядит более выигрышно, чем обычная двускатная кровля. Для отделки такого вида кровель можно использовать любой кровельный материал
При выборе покрытия важно учитывать особенности климатической зоны, в которой будет производиться строительство
Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

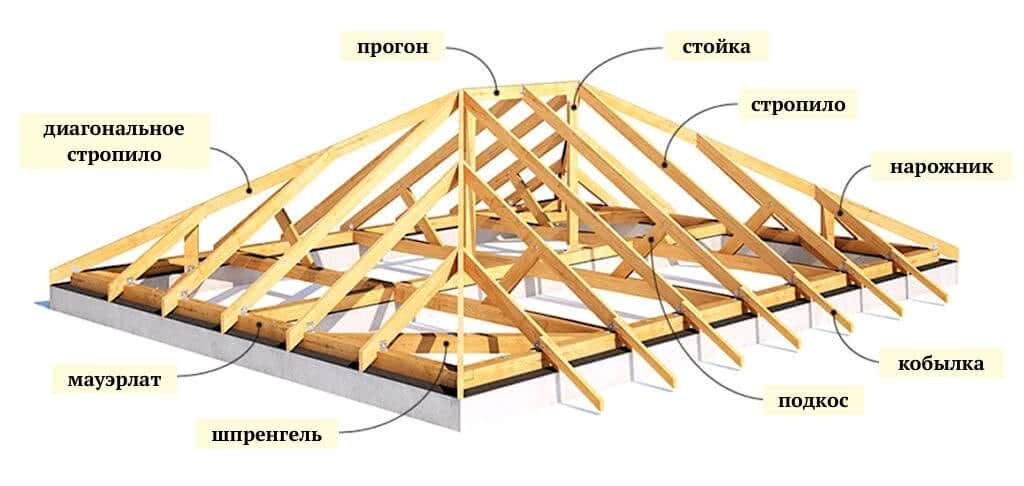

Конструкция состоит из :
- Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
- Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
- Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
- Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.
Полезные схемы и таблицы при работе с вальмовой крышей:
Формулы для расчета вальмовой крыши
Стропильная система вальмовой крыши
Расчет вальмовой крыши
Расчет вальмовой крыши – Как рассчитать площадь
Конструкция вальмовой крыши
Как рассчитать стропила вальмовой крыши
Нагрузки, воздействующие на крышу
Вероятно, что когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями
В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму
ОБРАТИТЕ ВНИМАНИЕ!
На кровлю влияют не только осадки и их объемы — температурная нестабильность и всевозможные причины физико-механического происхождения также оказывают серьезное давление на поверхность.
Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания снеговой нагрузки на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий объемов снегового покрова, который выпадает в том или ином регионе.
Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.
Ветровая нагрузка
Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично. В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.
Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом
В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера
Снеговая нагрузка
Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы, к нормам которых можно обратиться в любой момент.
Онлайн калькулятор односкатной крыши
Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать угол наклона ската, количество обрешетки и размер стропил.
Перед проведением расчетов настоятельно рекомендуется:
- Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
- Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».
Укажите кровельный материал:
—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

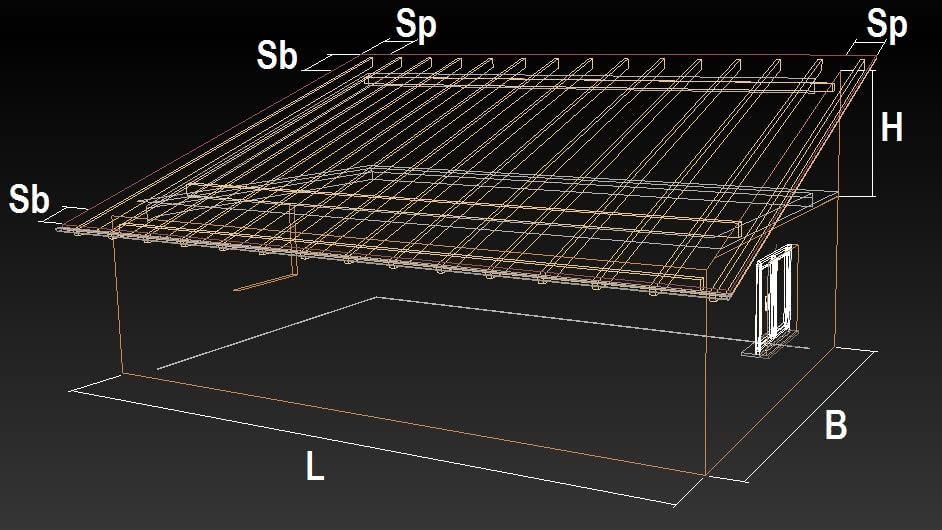

Введите параметры крыши:
Ширина основания B (см)
Длина основания L (см)
Высота подъема H (см)
Длина боковых свесов Sb (см)
Длина переднего и заднего свеса Sp (см)
Стропила:
Шаг стропил (см)
Сорт древесины для стропил (см)
123
Рабочий участок бокового стропила (не обязательно) (см)
Расчёт обрешётки:
Ширина доски обрешётки (см)
Толщина доски обрешётки (см)
Расстояние между досками обрешётки (см)
Расчёт снеговой нагрузки:
Выберите ваш регион, используя карту ниже
1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)
Расчёт ветровой нагрузки:
Регион
IaIIIIIIIVVVIVII
Высота до конька здания
5 мот 5 м до 10 мот 10 м
Тип местности
Открытая местностьЗакрытая местностьГородские районы
Рассчитать
Результаты расчетов:
Крыша:
Угол наклона крыши: градусов.
Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!
Площадь поверхности крыши: м2.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.
Стропила:
Нагрузка на стропильную систему: кг/м2.
Длина стропил: см.
Количество стропил: шт.
Обрешетка:
Количество рядов обрешетки: рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.
