Трехфазное реле напряжения: устройство, особенности и принцип работы

Оглавление

Как выставить время повторного отключения?

На корпусной части прибора, рядом с дисплеем, имеется кнопка настройки времени повторного включения. Она находится между кнопками ▲ и ▼, обозначена значком часов. После нажатия на нее и удержания на дисплее появится настроечное число, выставленное на заводе. Чаще всего это 15 секунд.

Что дает эта функция? Если, например, на одной фазе произойдет перепад разности потенциалов, превышающий предельные значения, реле отключит питание сети.

После того, как напряжение нормализуется, контрольный прибор включит подачу электричества через тот период, который установлен при заводской настройке (15 секунд). Для изменения значения удерживайте кнопку настройки до появления этой цифры на экране. После этого установите нужную цифру, манипулируя верхней или нижней кнопкой. Шаг изменения, предусмотренный устройством – 5 секунд.

Реле контроля фаз ЕЛ-11Е (380 В, 50 Гц), РКФ, ИЭК

Эти модели реле контроля фаз выпускает компания «Меандр», которая работает на рынке с 1992 года. Расположена компания в городе Санкт-Петербург.

В основе деятельности компании лежит разработка и изготовление устройств промышленной автоматики. За время существования компании удалось занять лидирующие позиции по изготовлению электронных устройств на российском рынке. Число производимых товаров превышает 500 единиц.

Клиентам предприятия являются такие гиганты, как Газпром, РЖД, Концерн Аврора, Ленэнерго и другие. Товары компании пользуются высоким спросом, благодаря качеству и широкому модельному ряду.

В распоряжение клиентов поступают электронные реле времени, приборы контроля напряжения, реле максимального тока, устройства управления освещением и многое другое.

Описание и технические характеристики реле ЕЛ-11Е (380 Вольт, 50 Гц)

Реле ЕЛ-11Е имеет по одному нормально замкнутому, нормально-разомкнутому и перекидному контакту.

Устройство предназначено для контроля фаз в 3-фазной сети, работает на переменном напряжении 380 Вольт. На практике применяется для контроля наличия U и правильности симметрии.

Кроме того, реле могут применяться для проверки правильности чередования фазировки в системах 3-фазного напряжения и в других случаях.

Технические характеристики ЕЛ-11Е и других модификаций серии.

К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока.

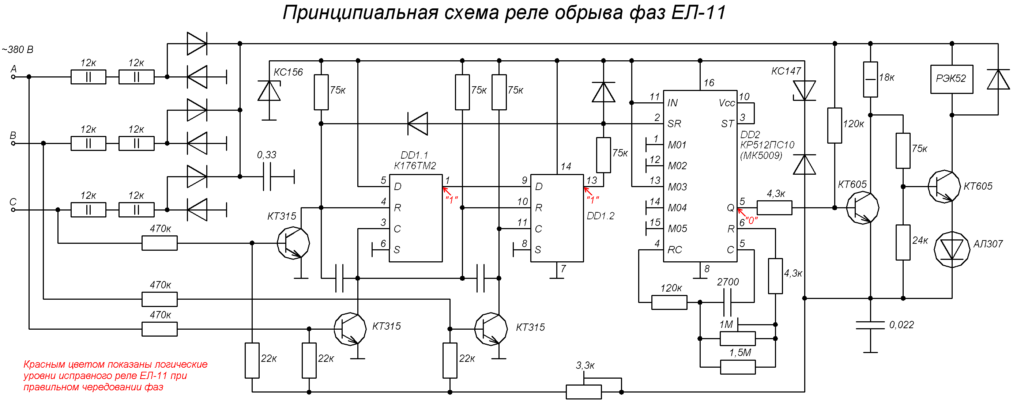

Принципиальная схема показана ниже.

Описание и технические характеристики РКФ-М05-1-15/РКФ-М05-2-15

Реле РКФ-М05-1-15/РКФ-М05-2-15 применяются для контроля 3-фазного U в 3-проводных сетях (там, где не предусмотрено «нейтрали»).

С помощью устройства можно контролировать обрыв, правильность чередования и факт «слипания» фаз. Порог срабатывания по напряжению находится в диапазоне от 105 до 130% от номинального U.

Нижний порог U можно регулировать в диапазоне от 70 до 95%. Уставку по времени также удается менять от 0,1 до 10 с в зависимости от поставленной задачи.

Реле выпускается в пластмассовом корпусе и крепится на ДИН-рейку, имеющую ширину 35 мм. Максимальное напряжение составляет 400 В.

Описание и технические характеристики ИЭК ЕЛ-11М-15

Реле ЕЛ-11М-15 — устройство, предназначенное для применения в схемах автоматического управления. Применяется для контроля U в 3-фазных сетях без 0-го проводника. С помощью прибора можно контролировать и вовремя определять порядок чередования, факт обрыва и «слипания» разных фаз.

Датчики движения для включения света, схема и принцип работы, как подключить с выключателем в квартире, на лестнице, на улице, видео

Кроме того, ЕЛ-11М-15 реагирует на факт повышения или снижения U выше (ниже) установленного параметра.

Применяется для защиты преобразователей электроэнергии и других источников питания. Эту модель нельзя применять в схемах АВР, где имеется нейтраль.

Это связано с тем, что в случае обрыва «0-го» провода возникает перекос напряжений и возможна поломка потребителей, работающих на одной фазе.

Модель потребляет меньше 2 ВА. Отключение происходит при превышении номинального U больше, чем на 30 процентов от уставки. Отключение происходит при уменьшении U ниже отметки 0,8 U ном. При появлении асимметрии между фазами больше 30% происходит отключение.

Схема подключения 3-фазного реле контроля напряжения для дома

Существует большое количество разнообразных средств, которые позволяют контролировать скачки напряжения в сети. Для управления питанием используют реле напряжения трехфазное. Если правильно подобрать и подключить прибор, жильцы будут в безопасности, а имущество – в сохранности.

Применение приборов
Особенности устройства
Принцип работы
Схема подключения и установка реле напряжения
УЗО схема подключения
Общие настройки трехфазного реле
Как выставить время повторного отключения
Как провести настройку перекоса фазы
Особенности распространенных видов реле напряжения

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
Общее УЗО для 3-фазной сети + счетчик

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Общие настройки трехфазного реле

Чтобы реле контроля напряжения 3-фазное работало, нужно осуществить некоторые настройки. После подключения прибора к электрической цепи к нему подают питание, и на дисплее появляется информация:

Если изображение на дисплее мигает, это говорит об отсутствии напряжения.
Появление черточек обозначает нарушение чередования фаз или отсутствие одной.
При длительном мигании дисплея следует заподозрить отсутствие подключения контактора.

Настроить трехфазное реле контроля напряжения можно двумя встроенными кнопками, на них изображены треугольники. Они размещаются с правой стороны устройства: верхняя кнопка с треугольником вверх, а нижняя – вниз. Чтобы получить максимальный предел отключения, нужно нажать на верхнюю кнопку. Она задерживается на несколько секунд. После этого в центральном экране появляется цифра с отображением заводского уровня. Кнопку нужно нажимать до тех пор, пока не появится нужное значение. После настроек в течение десяти минут прибор будет автоматически запрограммирован.

Как выставить время повторного отключения

С правой стороны дисплея находится кнопка управления с нарисованными часами. Ее нужно нажать и держать, пока не появится заводское значение. Временной интервал составляет 15 секунд. Это значит, что после нормализации напряжения прибор вновь включит электроэнергию через этот отрезок времени.

Показатели можно уменьшить. Достаточно нескольких нажатий на верхнюю или нижнюю кнопку, чтобы появились необходимые параметры.

Как провести настройку перекоса фазы

Для настройки необходимо одновременно нажать на обе треугольные кнопки. После этого на дисплее можно увидеть 50В. Это значит, что питание в сеть не будет подаваться, когда перекос фаз достигнет этого значения. Чтобы уменьшить или увеличить параметр, нужно выставить время одной из кнопок.

Ввод 3

Ниже показаны фото сборки и установки щитка на третьем вводе.

3 – процесс сборки.

Я решил использовать гибкий кабель ПВС 4х4, ибо намучился в первых предыдущих случаях с твёрдыми жилами. Но в этом случае надо обязательно использовать наконечники, т.к. под винтовые клеммы, которые применяются в Барьерах, многожилка не комильфо.

3 – Электрощит собран и установлен

В предыдущих двух версиях провода сверху вниз шли под ДИН-рейкой, что немного напрягает.

Поэтому тут я расширил сознание и расстояние между фазами, и в образовавшиеся зазоры проложил провода. Дело в том, что блок Барьер занимает на ДИН-рейке примерно 2,8 модуля, и щели по любому будут. Так почему бы их не использовать для удобного монтажа?

3 – Щиток с Барьерами установлен

3 – Общий вид

3 – Complete

Настройка порогов срабатывания РН

Настройка реле защиты от перенапряжения производится после анализа текущего состояния электросети и проводки

Необходимо обратить внимание на такие факторы, как:

Напряжение в розетке. Оно составляет 220 В только на страницах учебников. Реальный вольтаж в сети способен находиться в пределах 190-240 В. Бессмысленно настраивать РН на отключение при снижении до 210 В, если в розетке вольтаж редко поднимается выше 200 В. Особенно актуально для сельской местности и в частном доме.
Мощность бытовых приборов. Некоторые образцы техники в момент запуска потребляют большие токи, что резко понижает напряжения в сети. Этот провал необходимо учитывать, чтобы выбрать нижний порог срабатывания защиты.
В ночное время суток происходит обратное. Люди спят. Большая часть электроприборов в доме выключена. Напряжение в сети способно зашкаливать до 230-240 В. Это явление учитывается при выборе верхнего номинала срабатывания.

УЗО схема подключения

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Реле контроля фаз Шнайдер

Компания Schneider (Шнайдер) считается одним из лучших производителей устройств в сфере электроэнергетики. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях.

Преимущества товаров предприятия заключаются в гибкой ценовой политике высоком качестве и специальных условий для покупателей.

Компания производит автоматические выключатели, предохранители, выключатели нагрузки и щитовое оборудование.

Кроме того, на заводе Schneider выпускаются реле, рубильники, розетки, контакторы и многие другие устройства.

К популярным моделям можно отнести реле:

Контроля 1-фазного напряжения (от 65 до 260 В и временной выдержкой от 0,1 до 10 с — RM17UBE
Контроля 3-фазного напряжения (от 208 до 480 В) — RM17TE
Контроля 1-фазного напряжения (от 160 до 280 В, 30-секундная задержка) — EZ9C
Контроля 3-фазного напряжения (от 208 до 480 В) — RM17TT00 и другие.

УЗО схема подключения

Принцип работы

Принцип распределения нагрузки между потребителями

Работа прибора основана на принципе самовозврата. Если возникает аварийная ситуация, оборудование отключается. Когда на реле поступает трехфазное напряжение, оно проверяет все параметры. Если все в норме, включается встроенное электромагнитное приспособление.

При наличии неисправностей реле выключается, а после возвращения параметров в норму включается без задержек.

В течение всего срока эксплуатации прибор ведет контроль уровня напряжения и выключает нагрузку в случае:

пропадания любой фазы;
перекоса фазы;
нарушения чередования фаз.

Типы

К наиболее популярным типам реле, предназначенным для контроля фаз, можно отнести модели ЕЛ следующих серий — 11, 12, 13, 11МТ и 12МТ.

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения (ЕЛ):

11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок.
12 и 12МТ — для защиты кранов, имеющих мощность, не превышающую 100 кВт.
13 — применяются при подключении электрических моторов реверсивного типа, имеющих мощность до 75 кВт.

Фиксация устройств осуществляется на специальную DIN-рейку или только винтами (в зависимости от ситуации).

Варианты защитного оборудования

Рынок предлагает несколько удачных моделей реле напряжения для трехфазной сети. Популярные производители DigiTOP и ZUBR выпускают устройства в ценовой категории от 2 до 5,5 тыс. рублей. Начнем наш рейтинг с простых приборов, двигаясь в сторону более дорогих и функциональных.

DigiTOP VP-380V — одно из самых доступных реле, обеспечивает автоматический электронный контроль параметров трехфазной сети. Имеет собственное исполнительное реле, через которое управляет внешним 4-полюсным контактором. Плюсы: можно настраивать вольтметры через меню прибора, а также совмещать с нагрузкой любой мощности (за счет выбора модульного контактора).
ZUBR 3F можно назвать электронным блоком контроля и управления непрямого действия. Подходит для промышленных и бытовых задач. Предусмотрены стандартный и профессиональный режимы рабочей скорости. Ток управления пускателем — 5А (обмотка с током срабатывания до 1000VA).
DigiTOP VP-3F40A (new r.4) и DigiTOP VP-3F63A (new r.4) — две дорогих модели. Обе настраиваются под любой объект через цифровое меню, имеют синхронный и асинхронный режимы, в них реализована прямая коммутация. Разница в мощности нагрузки: на 1 фазу максимально допустимо 11000 или 16500 Вт, номинал — 8800 или 13900 Вт. Максимальный ток активной нагрузки — 50 или 80А на фазу, номинальный — 40 или 63А (как видно из наименования прибора).

Для дополнительных консультаций звоните +7 (495) 502-59-60, +7 (985) 471-81-47.

Схема подключения и установка реле напряжения

Прибор будет выполнять свои функции независимо от положения. Но каждая модель обладает своей схемой подключения. Ее можно посмотреть на корпусе.

Для всех устройств существуют одинаковые правила, которые предназначены для контроля процесса соединения реле с электрической цепью.

Вводные контакты к сети присоединяют через контактор или пускатель. Проводники всех фаз совмещают с клеммами, которые находятся с верхней части прибора. Элементы помечают так:

Фазы буквами А, В и С.
N – клемма нулевого провода.
1,2,3 – нижние клеммы.

Сначала из клеммы 1 проводник подсоединяют к выходу катушки, которая находится в контакторе. Клемму 3 подключают к любой фазе. Второй выход присоединяют к нулевому проводнику трехфазной сети.

Силовые элементы соединяют так:

Каждую фазу, которая подает ток, подключают к входной клемме контактора.
Проводники соединяют с выходными клеммами.
Чтобы подключить нулевые проводники, в распределительном щитке устанавливают общую нулевую шину.

Для обеспечения надежного контакта используют специальные наконечники.

Порядок установки

Монтаж контрольных реле, как правило, производится на ДИН-рейку. Устройства могут отличаться друг от друга по схеме подключения, но, поскольку она нанесена на корпусную часть прибора, проблем с подсоединением РКН обычно не бывает. Подключение вводных контактов к линии следует производить через пускатель.

Схема подключения реле показана на рисунке ниже.

Важно обеспечить хороший контакт на всех соединениях. Скрутки, особенно при подключении кабелей к контактору, делать не следует

Лучше всего для этой цели приобрести специальные наконечники – стоят они совсем недорого.

РКН подключается к трехфазной электросети через провода. Медные кабели диаметром 1,5-2,5 кв. мм вполне подойдут для этой цели.

Наглядно про подключение на видео:

Настройки

Чтобы провести настройки реле напряжения, необходимо подключить его в сеть и подать напряжение

Теперь обратите внимание на следующее

Если на дисплее высветились цифры, но при этом он моргает красным цветом, то это говорит о том, что нагрузка еще не была подана.
Если вместо цифр на мониторе появились прочерки, то здесь два варианта: или нет одной из фаз, или поменялось чередование фаз.
Если все нормально, то есть, нет нарушения чередования фаз, входное напряжение соответствует номинальному, нет большого перекоса по фазам, то уже через пятнадцать секунд в реле должен замкнуться контакт 1-3, который запитает катушку контактора. После чего напряжение начнет поступать потребителю.
Если прибор все еще моргает, то контактор не включится. То есть, где-то вами не было соблюдено одно из условий правильного подключения и настройки.

Теперь переходим непосредственно к настройкам реле напряжения марки VP-380V. Около дисплея есть две кнопки, которыми придется манипулировать. На них нанесены значки в виде треугольников. На верхней кнопке треугольник смотрим вершиной вверх, на нижней вниз. Чтобы выставить верхний предел отключения, необходимо нажать на верхнюю кнопку и удерживать ее пару секунд. В центре дисплея высветиться число – это уровень, установленный на заводе. Теперь манипулируя кнопками (вверх-вниз), можно выставить необходимый вам верхний предел отключения.

То же самое и с нижним пределом. Кстати, программирование реле установится автоматически, как вы только окончите настройку буквально через 10 секунд, все показатели останутся в памяти прибора, и сам прибор будет реагировать именно на них.

Установка времени повторного включения

Есть на корпусе около дисплея еще одна кнопка, с помощью которой можно настроить время на повторное включение реле. Кнопка расположена между кнопками «вверх» и «вниз». На нее нанесен значок в виде часов. Нажимаете на нее, пока не высветится число, установленное на заводе. Обычно это 15 секунд. Для чего необходима данная функция.

К примеру, произошел скачок напряжения на одной из фаз до 280 В при 250 В установленных. То есть, реле отключит сеть полностью. Через полчаса напряжение в фазе восстановилось. Мимо реле это не пройдет незамеченным, поэтому оно включится именно через 15 секунд. Чтобы изменить данное значение, необходимо удерживать кнопку с часами в течение 5 секунд, после чего можно повысить величину, нажимая на верхнюю кнопку, или снизить, нажимая на нижнюю. В это время на дисплее число будет изменяться в ту или другую сторону. При этом шаг изменения показателей составляет 5 секунд.

Настройка перекоса фаз

Чтобы установить разницу между величинами напряжения в разных фазах, необходимо нажать одновременно две кнопки: «вверх» и «вниз». На дисплее появится цифра (обычно 50 В), установленная в заводских условия, которая говорит о том, что реле отключится сразу же, если разница между фазами составит 50 вольт. Время отключение 20 секунд.

Чтобы снизить или повысить этот показатель, надо удерживать две кнопки 5 секунд, после чего нижней кнопкой провести уменьшение или верхней повышение. Шаг установки 1 вольт, пределы установки 20-80 вольт.

Особенности распространенных видов реле напряжения

Виды реле напряжения

Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.

На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.

В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.

Доступные схемы подключения

В щитке однофазное реле напряжения монтируют после счетчика. Помещать его нужно в разрыве фазного провода. Потому что контролировать прибор должен вольтаж только у него. И отсекать фазу в случае нужды.

Схем подсоединений существует две. Более распространена установка реле под прямой нагрузкой. Но можно подключить к нему дополнительный магнитный контактор. Устанавливая прибор, главное не перепутать подсоединение проводов ко входу и выходу. Правда это трудно сделать, поскольку на корпусе автоматики всего три клеммы, и они все подписаны – вход, ноль, выход.

В продажу поступают приборы с различной расчетной мощностью. Поэтому в подборе нужного для своей домашней сети проблем не возникнет. Но всегда существует возможность выполнить монтаж нескольких маломощных реле, используя параллельную схему. В этом случае к каждому контролеру подключается только своя группа электроприборов.

Видео описание

Видео объяснит, как подключить реле напряжения:

Как настроить устройства

Самые простые конструкции имеют заданные пороги срабатывания, установленные по умолчанию производителем. Как правило, диапазон работы реле выступает от 170 до 265 В

Параметры могут отличаться, поэтому при выборе нужно обращать на них внимание, поскольку перенастроить потом уже не получиться

Регулируемые реле имеют 3 настройки:

Устанавливается нижний порог для срабатывания.
Выбирается максимальное значение напряжения.
Устанавливается промежуток задержки перед повторным включением.

Подключение реле напряжения процесс серьезный. Но еще большей ответственности требует настройка. Необходимо изучить всю используемую в доме бытовую аппаратуру. И лишь затем выставлять пороги. А что касается задержек включения, то там придется искать компромисс.

Если приоритет в защите имеют приборы с компрессором (холодильник, кондиционер), то время повторной подачи напряжения необходимо ставить довольно продолжительное. От пары минут. А в некоторых случаях доводить даже да пяти. Это убережет приборы от резких скачков вольтажа.

Удлинитель с контролеромИсточник prom.st

Но если под защиту берутся лишь телевизор с компьютером, то достаточно задержки всего в 10-20 секунд. Для настройки на корпусе предусмотрены плавные регуляторы. Современные приборы комплектуются удобными сенсорами.

Некоторые эксперты рекомендуют подключать стабилизатор напряжения, а не реле контроля. Мотивируют это тем, что кроме функций последнего, он в дополнение выравнивает напряжение. Поэтому получается более надежная защита.

Но у стабилизатора есть существенные недостатки:

Он шумит при работе.
Занимает много места из-за громоздкости.
Не позволяет провести точную настройку.
Повышает сетевую силу тока и этим создает опасность для неподготовленной проводки.
При обрыве заземления, скачок напряжения остается без внимания.
Его стоимость гораздо выше обычного реле.

Поэтому стабилизатор напряжения привыкли использовать лишь локально. Например, для защиты только одного холодильника.

Видео описание

О том, как грамотно провести монтаж реле контроля напряжения, расскажет следующее видео:

Коротко о главном

Чтобы обезопасить домашнюю аппаратуру от перегрузок в сети, необходимо установить в ней защитную автоматику. Можно воспользоваться обычным реле, которое будет контролировать напряжение. Устройство будет постоянно замерять показания последнего. А при отходе от заданной нормы самостоятельно отключаться от источника питания.

Обеспечить защиту можно каждому отдельно подключенному бытовому аппарату. Для это выпускаются специальные переходники и удлинители. Но более разумно защитить от перенапряжения всю домашнюю электросеть, установив одно реле прямо в электрощит квартиры.

Подключение автоматики несложное. Реле устанавливают сразу после счетчика, разорвав фазный провод

Основное внимание уделяют настройке прибора. Надежную защиту обеспечит установка верхних и нижних порогов срабатывания

А также времени задержки перед повторным включением.

Выбор и настройка

Выбирать РКН следует, исходя из того, для какого оборудования оно предназначается, а также учесть:

рабочий интервал;
настройку пределов регулирования;
наличие/отсутствие сигнализирующих индикаторов;
задержку отключения при срабатывании;
время включения;
максимальную нагрузку.

При выборе важно знать коммутируемую мощность. Использовать РКН необходимо с токовой нагрузкой на номинал выше

Для обеспечения необходимой защиты регулировку параметров производят так, чтобы они исключали частое срабатывание устройства. Некоторые приборы не имеют возможности настройки. Их выбор – ответственная процедура, ведь поменять уставки при неточностях в расчетах не получится.

Как настроить реле напряжения?

Рассмотрим порядок настройки устройства на примере прибора VP-380V. Когда аппарат уже подключен к цепи, нужно подать питание. Затем смотрим на показания дисплея:

Пока на прибор не подано напряжение, цифры, высветившиеся на нем, мигают.
Появление на дисплее прочерков может свидетельствовать об изменившемся чередовании фаз, или об отсутствии одной из них.
Если подключение произведено правильно, а сетевые параметры соответствует норме, по истечении 15 сек происходит замыкание релейного контакта 1-3, и питание начнет поступать на катушку контактора, а затем – в линию.
Если экран устройства мигает в течение длительного времени, включения контактора не произойдет. Проверьте подключение – скорее всего, где-то была допущена ошибка.

Убедившись в правильности подключения, можно переходить к настройкам. Рядом с экраном реле имеется 2 настроечных кнопки, на которых нанесены треугольные обозначения.

На одной кнопке вершина треугольника направлена вверх, на другой – вниз. Для установки максимального предела отключения нажмите верхнюю кнопку. В таком положении ее нужно держать 2-3 секунды. В центральной части монитора высветится цифра, соответствующая заводскому уровню. После этого, нажимая кнопки, следует установить нужный верхний предел отключения контрольного устройства.

Нижний предел устанавливается аналогичным образом. Программирование прибора произойдет автоматически, через 10 секунд после окончания настройки. При этом все установленные параметры сохранятся в памяти реле.

Подключение

Относительно подключения самих контактов, возможны два варианта:

установить реле на вводе питания и подключить его контакты так, что при срабатывании будет отключаться питание всего объекта (квартиры, дома и т.п.);
использовать реле для защиты только отдельных устройств или их групп (например, холодильник, стиральная, посудомоечная машина и т.п.).

Схема подключения на примере модели РН-111М.

В любом из вариантов применения, мощность выбираемого реле (а если быть более точным – отключающая способность контактов

) должна соответствовать выбранному составу оборудования, то есть суммарному току, который будет отключать устройство.

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.

Схема подключения 3-фазного реле контроля напряжения для дома

Как выставить время повторного отключения?

Реле контроля фаз ЕЛ-11Е (380 В, 50 Гц), РКФ, ИЭК

Описание и технические характеристики реле ЕЛ-11Е (380 Вольт, 50 Гц)

Описание и технические характеристики РКФ-М05-1-15/РКФ-М05-2-15

Описание и технические характеристики ИЭК ЕЛ-11М-15

Схема подключения 3-фазного реле контроля напряжения для дома

УЗО схема подключения

Общие настройки трехфазного реле

Как выставить время повторного отключения

Как провести настройку перекоса фазы

Ввод 3

Настройка порогов срабатывания РН

УЗО схема подключения

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Особенности устройства и область применения

Ассортимент продукции

Реле контроля фаз Шнайдер

УЗО схема подключения

УЗО схема подключения

Принцип работы

Типы

Варианты защитного оборудования

Схема подключения и установка реле напряжения

Порядок установки

Настройки

Установка времени повторного включения

Настройка перекоса фаз

Особенности распространенных видов реле напряжения

Доступные схемы подключения

Видео описание

Как настроить устройства

Видео описание

Коротко о главном

Выбор и настройка

Как настроить реле напряжения?

Подключение

Назначение кнопок и выводов

Задержка времени включения

Похожие записи:
