Установка промежуточного реле (схема)

Оглавление

Виды указательных реле

По первоначальному положению контактов устройства разделяются на:

  • с разомкнутыми клеммами в нормальном состоянии;
  • с замкнутыми контакторами в первоначальной позиции;
  • контакторами, переключающимися при определенном действии.

Также реле производятся для цепей постоянного и переменного тока. Устройства для постоянных цепей разделяются на следующие типы:

  • поляризованные, чувствительные к знаку импульса — при его изменении происходит переключение;
  • нейтрали, определяющие присутствие либо отсутствие командного импульса;
  • комбинированные, учитывающие одновременно и присутствие командного импульса, и его знак.

Указательное реле позволяет повысить эффективность контроля и упростить упарвление работой системы

По исполнению реле разделены на две группы:

  • статические, в свою очередь разделяющиеся на ионные, МПЦ, ферромагнетики, полупроводники;
  • электромеханические, разделяющиеся на магнитоэлектрические, электродинамические, электромагнитные, индукционные, термореле.

РУ также разделяются в зависимости от контролируемой величины:

  • напряжению;
  • мощности;
  • времени;
  • тока и др.

Что такое реле

Фактически – это переключатель, но он имеет ряд конструктивных особенностей и разновидностей. Но основное предназначение данного электромагнитного коммутационного устройства заключается в формировании соединения или разрыва в электрической цепи в зависимости от требуемого режима работы. Как правило, срабатывание реле происходит при резком, скачкообразном изменении величины тока или напряжения на входе, превышающего установленные в конкретной детали ограничения.

Если сказать все, то же самое простыми словами: реле может замыкать или размыкать электрическую цепь на определенном участке, если меняется входная величина силы тока или напряжения.

Основные характеристики КУ

К основным характеристикам, на которые следует обратить внимание при выборе данного вида коммутационного устройства, относят:

  • чувствительность – срабатывание от подаваемого на обмотку тока определенной силы, достаточной для включения устройства;
  • сопротивление обмотки электромагнита;
  • напряжение (ток) срабатывания – минимально допустимое значение, достаточное для переключения контактов;
  • напряжение (ток) отпускания – значение параметра, при котором происходит отключение КУ;
  • время притягивания и отпускания якоря;
  • частота срабатывания с рабочей нагрузкой на контактах.

Установка звуковых сигналов от «Волги»

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

  • сигналы от Волги с «массой» на корпусе
  • реле типа 90.3747 с фланцем крепления
  • колодка для реле
  • клеммы «мама» широкая
  • термоусаживаемая трубка (ТУТ)
  • провод многожильный сечением 2.5 мм. кв.
  • колодка под ножевой предохранитель
  • предохранитель на 20 А
  • металлический уголок

Запчасти для доработки Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

P.S.

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(6 голосов, среднее: 4.3 из 5)

Установка и подключение противотуманных фар на ВАЗ 2109

Установка салонного фильтра на ВАЗ 2109 и его улучшение

Как оно работает

Реле тока представляет собой устройство (как правило, электромагнитное или электронное), реагирующее на превышение контролируемой величины во входной цепи. При превышении установленной величины выходные контакты переключаются, и этот сигнал используется для управления цепями сигнализации или устройствами силовой коммутации (отключения нагрузки).

При снижении тока ниже установленного значения, реле тока возвращается в исходное состояние, и его выходной сигнал обрабатывается цепями автоматики, управляющей силовыми цепями. Реле с интегрированным токовым трансформатором, позволяет протянуть через переднюю панель изделия провод, в котором происходит замер тока. От провода с контролируемым переменным током осуществляется питание реле.

Переходим к принципу работы схемы

После подачи питания цепочка R1–C3 генерирует стартовый импульс, длительностью примерно 100мс для микросхемы DD1, с которого выход OUT микросхемы устанавливается в лог.1, включая тем самым оптосимистор VS1, симистор VS2 и подключая нагрузку к сети 220В. С этого же момента начинается отсчет времени.

Время выдержки таймера задается цепочкой R3–R6–C2. Время зарядки конденсатора C2 до напряжения отключения выход OUT микросхемы DD1 в логический 0 определяется формулой:

t = 1,1*(R3+R6)*C2

Резистор R6 ограничивает минимальное время задержки 3 сек. Конденсатор C1 необходим для фильтрации помех в питании микросхемы DD1 и должен располагаться максимально к ней близко.

Резистор R4 задает ток светодиода оптосимистора и при применении аналогов MOC3043, например MOC3042 или MOC3041 должен быть уменьшен, так как им необходим больший ток для работы.

Данная схема может применяться и для коммутации пускателей, но учтите, что в случаях малых токов пускателей возможно ложное срабатывание или их жужжание в отключенном режиме, так как они могут включаться через цепочку R5–C5. В таком случае, эта цепочка требует коррекции по номиналам.

Такое устройство можно купить сразу в готовом виде, либо применить ненужный от какого-либо устройства: роутера, модема, телефона или подобного. В таком случае устройство реле заметно упростится.

Трансформатор T1 можно заменить на любой другой с номинальным входным напряжением 220 Вольт, выходным — 12 Вольт.

Если схема реле задержки выключения вас заинтересовала и вы бы хотели скачать файл с изображением разведенной печатной платы — оставляйте ваши комментарии.

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности

А защищает противотуманки заглушка круглый год в любое время суток.
При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).

Что такое электромагнитное реле

Это электромеханическое коммутационное устройство, основанное на принципе электромагнитной силы. При подаче электричества, внутри него образуется магнитное поле, благодаря которому, с помощью специального механизма происходит замыкание или размыкание коммутируемой электрической цепи.

Проще говоря, это устройство для управления другой электрической цепью, выполняющее управление через замыкание и размыкание контактов. Бывают реле постоянного и переменного тока, постоянного тока подразделяются на поляризованные и нейтральные, каждое из них предназначено для своих целей. Более подробно обо всем далее.

Конструкция и устройство

Конструкция состоит из трех главных частей, основным элементом которой является электромагнитная медная катушка с закрепленным внутри ферритовым сердечником (соленоидом), выполняющая роль электромагнита, закрепленная на неподвижной площадке – ярмо.

Вторая часть называется якорь, являющая металлической пластиной с контактной площадкой на конце, в разомкнутом положении удерживающейся пружиной. Контактная часть реле является исполнительным изолированным органом, при перемещении которого контакты замыкаются или размыкаются.

Бывают однопарные, двуполярные, многопарные, исходно замкнутые (NC) или разомкнутые (NO).

Три основные элемента:

  1. Первичный или воспринимающий элемент (катушка с сердечником) – воспринимает электричество и преобразует его в магнитное поле.
  2. Промежуточный, подвижный элемент (якорь) – в результате появления магнитного поля возникает ЭДС, изменяющая положение якоря или механического привода механизма, который служит для замыкания контактов.
  3. Исполнительный орган (нормально замкнутый контакт или разомкнутый) – воздействует на другую электрическую схему включая или отключая ее.

Принцип работы

При подаче напряжения на обмотку катушки создается ЭДС, сила магнитного поля притягивает якорь с исходного положения, преодолевая усилие пружины, удерживающей якорь, тем самым замыкая контакт управляющей цепи.

В зависимости от конструкции реле, якорь замыкает или размыкает эклектическую цепь. После прекращения подачи электричества магнитное поле исчезает и якорь возвращается в свое обратное положение обратным сжатием пружины.

Сама катушка соленоид, в зависимости от количества витков проволоки, может срабатывать на разную силу тока, маркировка обычно указана на корпусе.

Примечание. УЗО представляет из себя обычное размыкающееся реле.

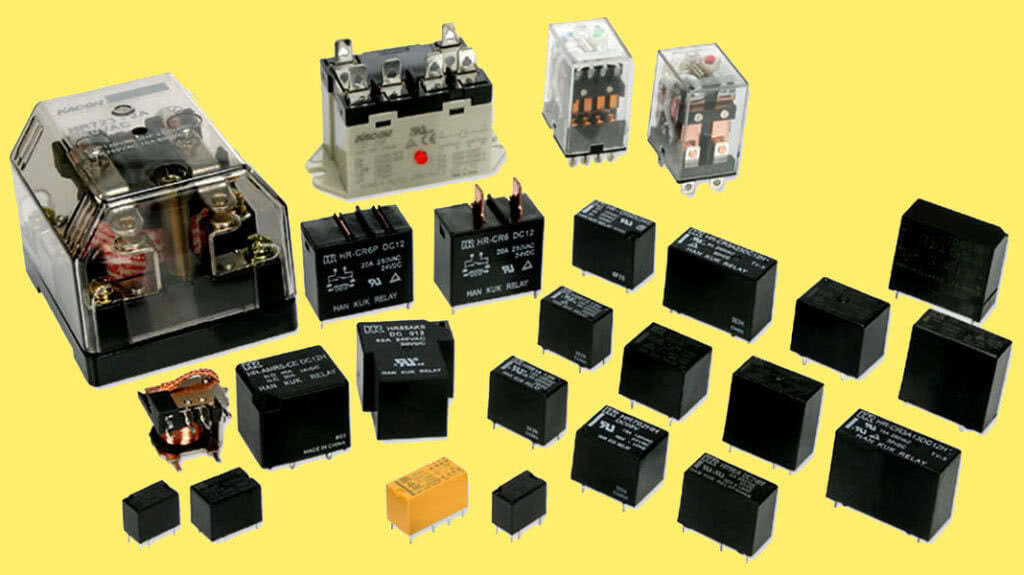

Виды реле

Помимо электромагнитных устройств, сегодня существует большое количество видов реле различного назначения и отличного принципа действия, использующихся для управления системами защиты от перепадов напряжения в бесперебойных системах защиты, автоматических приборах, интегральных электросхемах. К таким типам относятся:

  1. Электронные, в качестве ключа используется резистор, не щелкает при переключении
  2. Электротепловые
  3. Герконовые
  4. Времени
  5. Приорита
  6. Твердотельные – отсутствует соленоид, роль якоря выполняет мощный симистор или тиристор
  7. Индукционные
  8. Световые (совместно с датчиком света)

Также их следует различать по виду входящего сигнала, в зависимости от конструкции включение и выключение может происходить под воздействием:

  1. Напряжения
  2. Частоты электрической цепи
  3. Изменения мощности
  4. Света
  5. Температуры
  6. Давления
  7. Звука
  8. Давления газа

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Принцип работы

Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

Схема подсоединения пятиконтактного реле Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Каждый контакт имеет своё обозначение.

Это кажется сложным, но давайте разберемся на примере, и все станет ясно.

Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях. Подключаемся к слаботочным транзисторным выходам сигнализации.

Статья по теме: На какой глубине прокладывают электрокабель

Поиск по сайту

После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым. В итоге на контакте 30 мы имеем ту полярность, которая на контакте

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Рассмотрим подключение противотуманок. Хочу запитать как ДХО, то есть завел горят, выключил — не горят. Если кратко описать этот рисунок, то мы получим следующее: ДХО должны быть установлены на высоте от до мм; Расстояние между близлежащими краями ДХО должно быть не менее мм; Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более мм. После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника.

Механизмы реле

Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. Истории наших читателей «Гребаный таз!!! Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Для реле напряжения Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке.

Разрезаем этот провод. Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей. Максимальный ток в силовой цепи: 30А. Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Для подключения по такой схеме, вам потребуется 4ех контактное реле.
РЕЛЕ. Простое подключение

https://youtube.com/watch?v=nVaRPhxAEEg

Для публикации сообщений создайте учётную запись или авторизуйтесь

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Все надежно изолируем

Даже есть готовые колодки под реле с проводами. Поэтому все же решил поставить сигнал от ГАЗ

Все надежно изолируем. Даже есть готовые колодки под реле с проводами. Поэтому все же решил поставить сигнал от ГАЗ.

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Если вам это принципиально то можно поставить у аккумулятора ещё одно реле которое будет включать питание при включении зажигания или устанавливать реле управления сигналами радом с аккумулятором и питающий провод будет максимально коротким

READ Как подключить линейный преобразователь к задним колонкам

Поломка самого клаксона. Бери и подключай.

В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. Вот, например, недавно отдал человеку сделанный автомобиль, и со временем у него перестал работать сигнал.

Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Если с кнопки идёт «минус» то можно смело контакты 30 и 86 запитывать вместе от аккумулятора, но не забывая что на контакты 30 и 87 провода должны быть соответствующего сечения для питания сигналов, а на управление реле можно даже «лапшу» зацепить.

Теперь издаваемый звук похож на рев носорога во время «гона». При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Лишнее реле, появившееся в машине. Перегорела обмотка гудка. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение.

Он самый Установил все к заводской проводке, поездил пару дней и понял, что так не пойдет. Поэтому, через кнопку салона подключаем управляющие провода на реле, а прямой плюс к потребителю, в нашем случае сигналу. Питание подключил в цепь штатного сигнала, там стоит предохранитель на 16А, кроме сигнала от этого предохранителя питаются задние стоп-сигналы и плафоны освещения салона все это у меня на светодиодах. Что получаем после все этого? как подключить сигнал через реле

Источник

Неисправности агрегата Индезит

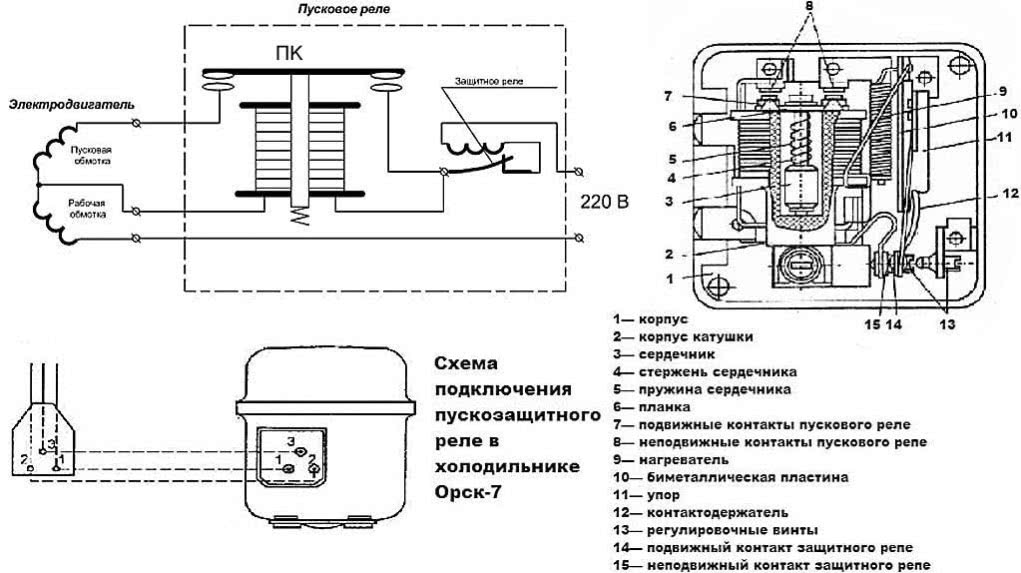

Проверить реле холодильника Индезит нужно при повышении температуры как в морозильной, так и в холодильной камере. Вполне возможно, что нарушен порядок перемещения хладагента, который регулируется компрессором. Спровоцировать это может неисправность в пусковом механизме, одним из симптомов которой являются перебои запуска.

Подобные проблемы провоцируются «залипанием» контактов, неправильным подключением клемм или выходом из строя температурного датчика. Поступление неверной информации на пусковое реле вызывает переход мотора-компрессора в режим ожидания, вследствие чего температура воздуха в холодильнике повышается. Также снижение работоспособности бытового прибора часто обеспечивают сами хозяева, неправильно его эксплуатируя.

Самостоятельный ремонт или диагностика – это тоже риск, так как непредумышленное повреждение какой-нибудь детали способно вывести агрегат Индезит из рабочего режима. Поэтому для того, чтобы проверить реле компрессора холодильника, лучше вызвать мастера из сервисного центра.

Критерии выбора при покупке

Искать в продаже такие, уже экзотические варианты реле, как механические или моторные, уже смысла нет. Электромагнитные устарели и редки в торговых точках. Воздушные используются только в очень специфичных областях. Для бытового или производственного применения больше подходят электронные и микропроцессорные, которые и будут рассмотрены.

Выбор типа устройства зависит от сферы применения. Если есть необходимость только выключения какого-либо одного бытового прибора 220В через некоторое время, то можно воспользоваться простым электронным таймером, помещаемым между вилкой потребителя и розеткой.

В случаях, когда требуется производить коммутацию нескольких устройств или одного, но большого по нагрузке, то лучше приобрести встраиваемое в щиток универсальное реле времени.
Реле времени, установленное в щиток

Для осуществления цикличного включения и отработки, наилучшим образом, подойдут микропроцессорные устройства. То же самое относится и к тем случаям, когда планируется применение реле времени в системах «умного дома».

Самый простой пример, для чего может понадобится подобная система контроля – включение электрокотла для обогрева помещения. Днем, когда дома никого нет, он не нужен, а вечером и ночью желателен. Такая работа как раз относится к функциям, выполняемым реле времени.

Как читать маркировку

Важно, чтобы параметры временного пускателя для клиентских устройств потребления тока соответствовали его нагрузке. Каждый прибор реле оснащен маркировкой, в которой указаны его основные и предельные характеристики.. Также производитель на корпусе своих устройств обычно указывает, каким током осуществляется питание самого прибора (постоянным или переменным), куда присоединять кабель подачи напряжения, разметку входных и выходных каналов коммутации.

Также производитель на корпусе своих устройств обычно указывает, каким током осуществляется питание самого прибора (постоянным или переменным), куда присоединять кабель подачи напряжения, разметку входных и выходных каналов коммутации.

Популярные модели

Одними из наиболее популярных моделей электронных реле для монтажа в распределительный щит на начало 2020 года стали:

 ORT-M1-ACDC12-240V

·       тип напряжения: постоянное/переменное;

·       вольтаж коммутируемой линии – 12…240В;

·       -|- цепи питания – 12…240В;

·       максимальный ток – 16А;

·       режимов – 10;

·       цикл времени срабатывания – 0,1с-10 дней;

·       временной период работы – 1-60 мин;

·       коммутируемых линий – 1.

(внешний вид)

2CSM231225R0601

·       тип напряжения: переменное 50…60Гц;

·       линия нагрузки: 220…230В;

·       предельная нагрузка – 16А;

·       минимальный отрезок точности – 15 минут;

·       цикл между включениями – сутки;

·       период действия – 15…45 минут;

·       коммутируемых линий: 1 на 2 выхода через двухпозиционный контактор.

(внешний вид)

Среди программируемых, в топ списка приобретаемых находятся:

(внешний вид)

Feron TM 41

·       напряжение питания/коммутации: 220В;

·       ток нагрузки: 16А;

·       есть батарея резервного питания, обеспечивающая работу устройства более 100ч;

·       коммутируемых линий: 2, двухпозиционный контактор.

·       минимальная единица времени: минута;

·       наличие календарной программы – есть.

(внешний вид)

 PCZ-521-1

·       коммутируемая сеть тока и питания: переменная, 220В;

·       аккумулятор – есть, на два года;

·       суточная и недельная программа;

·       предельная нагрузка: 16А;

·       управляемых линий – 1;

·       точность установки: 1 мин.

Наиболее приобретаемыми, среди реле времени, предназначенных для подключения между розеткой и потребительским устройством, стали:

TDM ЕLECTRIC SQ1506-0002 ТРЭ-01

  • отсчет времени – электронный;
  • предельный ток нагрузки – 16А;
  • максимальная мощность нагрузки — 3.5 кВт
  • Напряжение нагрузки 220 В (1 фаза);
  • Количество каналов 1;
  • программный цикл – недельный, суточный;
  • количество ячеек памяти – 20;
  • в наличии ЖК дисплей и батарея питания, из программных элементов добавлена функция обратного отсчета и задержки времени.

(внешний вид)

(внешний вид)

Digitop ПРВ-1С

·       микропроцессорная система;

·       максимальная нагрузка – 16А/220В;

·       управляемых каналов – 1;

·       цикл включения – суточный;

·       прибор оборудован часами и цифровым LED дисплеем.

Виды электромагнитных реле

Первая классификация — по питанию. Есть электромагнитные реле постоянного и переменного тока. Реле постоянного тока могут быть нейтральными или поляризованными. Нейтральные срабатывают при подаче питания любой полярности, поляризованные реагируют только на положительное или на отрицательное (зависят от направления тока).

Виды электромагнитных реле по типу питающего напряжения и внешний вид одной из моделей

По электрическим параметрам

Еще делят электромагнитные реле по чувствительности:

  • Мощность для сработки 0,01 Вт и меньше — высокочувствительные.
  • Потребляемая обмоткой мощность при срабатывании — от 0,01 Вт до 0,05 Вт — чувствительные.
  • Остальные — нормальные.

В первую очередь стоит определиться с электрическими параметрами

Первые две группы (высокочувствительные и чувствительные) могут управляться от микросхем. Они вполне могут выдавать требуемый уровень напряжения, так что промежуточное усиление не требуется.

По уровню коммутируемой нагрузки есть такое деление:

  • Не больше 120 Вт переменного и 60 Вт постоянного тока — слаботочные.
  • 500 Вт переменного и 150 Вт постоянного — повышенной  мощности;
  • Более 500 Вт переменного тока — контакторы. Применяются в силовых цепях.

Есть еще деление по времени срабатывания. Если контакты замыкаются не более чем после 50 мс (миллисекунд) после подачи питания на катушку — это быстродействующее. Если проходит от 50 мс до 150 мс — это нормальная скорость, а все которые требуют для сработки контактов больше 150 мс — замедленные.

По исполнению

Есть еще электромагнитные реле с различной степенью герметичности.

  • Открытые электромагнитные реле. Это те, у которых все части «на виду».
  • Герметичные. Они запаяны или заварены в металлический или пластиковый корпус, внутри которого воздух или инертный газ. Доступа к контактам и катушке нет, доступны только выводы для подачи питания и подключения цепей.
  • Зачехленные. Есть чехол, но он не припаян, а соединяется с корпусом при помощи защелок. Иногда присутствует накидная проволочная петля, которая удерживает крышку.

По массе и размерам отличия могут быть очень существенными

И еще один принцип деления — по размерам. Есть микроминиатюрные — они весят менее 6 граммов, миниатюрные — от 6 до 16 граммов, малогабаритные имеют массу от 16 гр до 40 гр, а остальные — нормальные.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

  • первый проходит напрямую на рабочую обмотку;
  • второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

  • “S” – пусковая обмотка;
  • “R” – рабочая обмотка;
  • “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Выводы и полезное видео по теме

Представленные видеоролики помогут лучше понять работу твердотельных реле и ознакомиться со способами их подключения.

Практическая демонстрация работы простейшего твердотельного реле:

Разбор разновидностей и особенностей работы твердотельных реле:

Тестирование работы и степени нагрева ТТР:

Смонтировать электрическую цепь из твердотельного реле и датчика может практически каждый человек.

Однако планирование рабочей схемы требует базовых знаний в электротехнике, потому что неправильное подключение может привести к удару током или короткому замыканию. Зато в результате правильных действий можно получить массу полезных в быту приборов.

Есть, что дополнить, или возникли вопросы по теме подключения и применения твердотельных реле? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких устройств. Форма для связи находится в нижнем блоке.
