Самодельные ролики для откатных ворот своими руками: конструкция, подробное описание по изготовлению

Направляющая балка

Устройство называется еще швеллером. Изготавливается из стального профиля в условиях завода. Это сложная геометрическая форма, которую воссоздать в кустарных условиях невозможно. Это балка, длина которой не менее 5-7 метров, металл толщиной не менее 3,5 мм до 5 мм. Это одна из основных деталей, которая обеспечивает правильную работу всей конструкции.

Для изготовления данной конструкции требуется железная труба и следующие инструменты – болгарка, рулетка, аппарат для сварки, сверла и дрель.

Длина балки в 1,5 раза длиннее, чем ширина ворот. Балка обязана выдерживать вес всей громоздкой конструкции, поэтому она должна быть очень прочной и жесткой. Если балка будет прогибаться, то ворота заклинит, и они не откроются. Основой может служить квадратный профиль или квадратную трубу. Делается продольный разрез или паз шириной около 1 см.

Труба очищается от ржавчины, окалины, поверхность отшлифовывается. При наличии сварочного шва, его нужно сделать боковым. Если он останется внизу, то для роликов это будет препятствием, их будет клинить, ворота будут плохо открываться, легкого хода не получится.

Изготовление рельсовых откатных ворот своими руками

Рельсовыми они называются потому, что створки при открывании и закрывании своим нижним краем катятся на роликах по специальному рельсу. Им может служить полудюймовая водопроводная труба, приваренная к более крепкой балке. Ворота могут быть одностворчатыми или двухстворчатыми. Технология их изготовления от этого не меняется, просто перераспределяются некоторые линейные размеры, и удваивается количество опорных роликов.

ФОТО: youtube.comОткатные ворота ФОТО: youtube.comОткатные рельсовые ворота

Необходимые для работы инструменты и материалы

Для качественной и быстрой работы мастер должен иметь комплект необходимых инструментов и уметь ими пользоваться. В этот набор входят молоток, плоскогубцы, ножницы по металлу, рулетка, электродрель, электрозаклёпочник, сварочный аппарат, гаечные ключи и отвёртки.

Подготовка основания для двигательного механизма

Вдоль линии ворот в грунте проделана узкая щель. В неё укладывается профильная труба сечением 60×60×4 мм и длиной, равной удвоенной длине створки ворот. Затем она заливается бетоном. Конструкция является базой для нижней направляющей.

Установка опорных столбов и монтаж направляющих

На верхней части на рамку ворот приварена полудюймовая труба. Это верхняя направляющая. Она снизу вверх упирается в верхний ролик и не позволяет полотну ворот отклоняться от вертикали.

К верхней полке забетонированной профильной трубы приваривается полудюймовая круглая труба. Это и есть нижняя направляющая, по ней будут кататься опорные роли. Она должна не деформироваться и не изменять свой профиль в течение всей эксплуатации.

ФОТО: youtube.comНижняя направляющая рельсовых ворот

Изготовление полотна откатных ворот

Сначала рама выкладывается из уголков и швеллеров на верстаке. Все прямые углы выверяются по угольникам и прихватываются сваркой. Выкладывается и вымеряется четвёртый угол и тоже прихватывается сваркой. Промеряются диагонали прямоугольной рамы и, при необходимости, производится выравнивание. После этого выполняется окончательная сварка. В соответствии с чертежами устанавливаются диагональные растяжки и вертикальные поперечины. Всё приваривается. По окончании сварки швы зачищаются болгаркой, и всё изделие покрывается краской.

ФОТО: youtube.comИзготовление рамы ворот

ФОТО: youtube.comОкраска рамы ворот

Когда рама полностью сварена и покрашена, на неё укладываются листы профнастила. Его можно крепить точечной сваркой, болтиками и заклёпками. В этом случае используют электрозаклёпочник.

ФОТО: youtube.comКаркас ворот, обшитых профнастилом

Установка конструкции и фурнитуры

Створки ворот катятся по нижней направляющей на роликах. Для их установки сооружается несложная конструкция под названием «каретка». На одну створку устанавливают две каретки с роликами.  По одному ролику ставится сверху для удерживания створки ворот от наклона.

ФОТО: youtube.comОпора с роликом для рельсовых воротФОТО: youtube.comРолик, на котором катится створкаФОТО: youtube.comВерхний ролик

Все элементы конструкции покрываются антикоррозионной краской, они должны работать в любое время года как в мороз, так и в жару.

Статья по теме:

Виды и размеры

Рельсовые ворота – простая и удобная конструкция. Серьезным недостатком этого вида является быстрое загрязнение направляющих. Это часто приводит к поломке и затрудняет работу системы. Также рельсовые ворота нуждаются в постоянном уходе.

Подвесные ворота – более сложная и более дорогая разновидность. Их главная отличительная черта – отсутствие нижней направляющей. Вместо нее присутствует верхний рельс. Недостатком этой конструкции является невозможность провоза габаритных, высоких грузов.

Консольные ворота – оптимальный по стоимости вариант. Однако для самостоятельного изготовления он является достаточно сложным. Конструкция обладает следующими достоинствами:

• плавность и бесшумность;
• длительность эксплуатации;
• надежность и прочность;
• устойчивость к любым погодным условиям.

Основа любых откатных устройств – роликовые опорные каретки. Основой самой каретки является плита из стали. К ней крепятся усиленные подшипники. Сама тележка снабжается восемью роликами, которые крепятся к платформе четырьмя парами. Платформа снабжается технологическими отверстиями, через которые тележка крепится к закладной.

Подготовка к постройке: чертежи, эскизы, размеры

Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:

• определить ширину будущих ворот, воспользовавшись формулой L=A+I+(a+b+c+d), где L обозначает ширину конструкции, А — ширину проезда, I — расстояние между каретками, размеры a, b, c, d — технологические отступы;
• решить, какими ворота будут по высоте;
• узнать, каким должен быть противовес, уравновешивающий створку при движении, учитывая, что минимально допустимая длина груза — 40% от ширины проёма;
• рассчитать вес полотна конструкции, на который влияет используемый материал (например, квадратный метр стального листа толщиной 2 мм весит 17 кг);
• исходя из веса створки ворот, установить размеры комплектующих и несущей балки, допустим, для конструкции в 300 кг нужна балка толщиной порядка 4 мм с рёбрами 9×5 см;
• узнать, насколько прочными должны быть комплектующие, то есть учесть частоту использования ворот и силу ветра.

Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.

Роликовый механиз должен выдерживать створки, которые имеют немалый вес

Составление чертежей

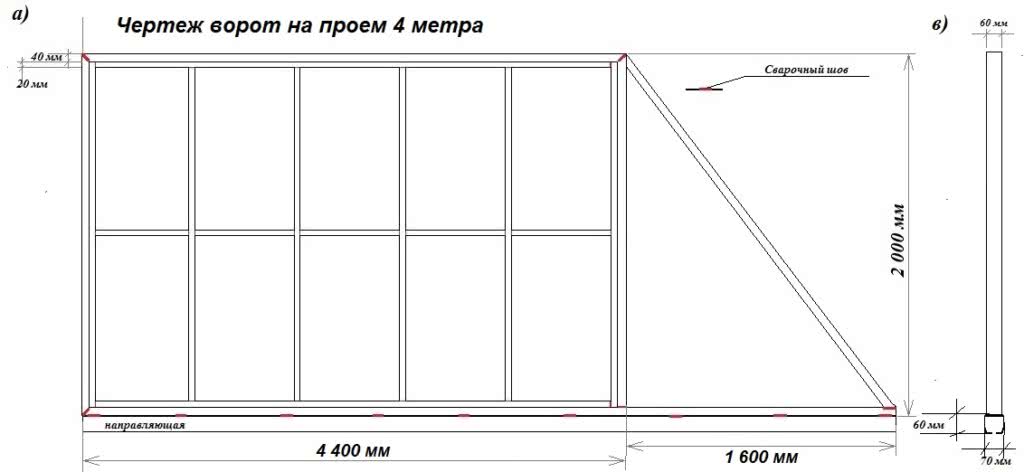

Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.

В чертеже нужно указывать размеры конструкции

Преимущества и недостатки откатных ворот

Откатные ворота, в сравнении с распашными, обладают некоторыми плюсами. Они же имеют и недостатки, о которых следует знать. Основным минусом создания откатных ворот является высокая стоимость их устройства. Перед работой понадобится подготовить множество элементов. Большинство из них не получится соорудить самостоятельно. К примеру, электромотор имеет сложную конструкцию и должен обладать высокими техническими показателями.

Внимание! Однако некоторые элементы все же получится сделать в домашних условиях. Это позволит существенно сэкономить на строительстве откатных ворот

Еще одним минусом таких ворот является площадь участка возле забора, которая нужна для открывания створки. Некоторые ограждения переделывают специально для оборудования таких ворот. Это выливается в дополнительные траты. На этом список недостатков откатных конструкций можно закончить.

Перед началом строительства важно определиться и с преимуществами откатных ворот. К примеру, они могут пропустить автомобиль любой высоты

Если система сделана правильно, она исправно прослужит 50 тыс. циклов. Зашивать конструкцию можно любым материалом на свой выбор. Обычно для этой цели выбирают профнастил, дерево или поликарбонатные панели.

Еще одна весомая причина – откатные конструкции очень удобны в эксплуатации. Это объясняется наличием автоматики, которая быстр открывает и закрывает створку. Если хочется сэкономить, можно и не устанавливать электромотор. Открывание и закрывание в этом случае осуществляется вручную.

Наиболее популярные типы откатных ворот

В зависимости от конструкции крепления створки откатные ворота бывают:

• Подвесными.
• С роликами на поверхности проезда.
• Консольными.

Подвесные. Над проездом крепится рельс специальной конструкции, в котором расположены ролики, перемещающиеся со створкой. Недостатком такого технического решения является ограничение проезда по высоте.

Ролики двигаются по поверхности проезда или по направляющей, которая находится заподлицо с дорогой. Перемещение таких ворот часто бывает затруднено, если на пути роликов находиться песок, листья, снег или другие помехи, потому линию движения регулярно придется чистить.

Консольные ворота считаются самыми практичными. Ролики, по которым двигаются ворота, находятся в стороне от проезда, а направляющий рельс закреплен на створке, потому проезд никакими конструкциями ворот не ограничен.

Принцип действия и схема откатных ворот

Принцип действия раздвижных ворот очень простой. Створка передвигается на нескольких тележках с роликами, которые установлены на надежно забетонированном основании. Верхние ролики для откатных ворот предназначены для защиты изделия от перекосов и падения.

Для того чтобы снять большую нагрузку с роликов при закрытии створок, на направляющей монтируется специальный концевой ролик, заезжающий в нижний улавливатель. Для хорошей фиксации створок устанавливается дополнительный верхний улавливатель.

Полные габариты приспособления составляют около 150 процентов ширины проема. К примеру, если проем имеет ширину 4 метра, то ширина ворот будет составлять не менее 6 метров. А также стоит предусмотреть место для отката шириной не меньше 6,5 метра. Большие размеры являются основным недостатком таких ворот. Поэтому, когда нет необходимого пространства, нужно рассматривать иные системы.

Перед сборкой приспособления нужно определиться с его габаритами и сделать качественный чертеж. Основными элементами ворот консольного типа являются обрешетка и массивная рама. Чтобы изготовить раму и обрешетку, нужно приобрести металлическую профильную трубу различных размеров.

Преимущества и недостатки ворот

Откатные конструкции обладают некоторыми преимуществами перед распашными. Есть также и отрицательные стороны.

Еще одним недостатком конструкции является требуемый для открывания створок размер участка. Многие переделывают предыдущие ограждения специально для установки таких ворот. Этот процесс влечет за собой дополнительные затраты.

Не стоит забывать о преимуществах роликовых ворот. Например, одним из плюсов можно считать способность пропуска автотранспорта любой высоты. Если конструкция изготовлена должным образом, она без нареканий прослужит на протяжении 50 тысяч циклов открывания и закрывания. Обшивать ворота можно материалом на свое усмотрение. Зачастую предпочтение отдается поликарбонату, профнастилу или дереву.

Если подойти к строительству бюджетно, можно обойтись без электромотора. В таком случае открывать и закрывать ворота необходимо вручную.

Откатные ворота, в сравнении с распашными, обладают некоторыми плюсами. Они же имеют и недостатки, о которых следует знать. Основным минусом создания откатных ворот является высокая стоимость их устройства. Перед работой понадобится подготовить множество элементов. Большинство из них не получится соорудить самостоятельно. К примеру, электромотор имеет сложную конструкцию и должен обладать высокими техническими показателями.

Внимание! Однако некоторые элементы все же получится сделать в домашних условиях. Это позволит существенно сэкономить на строительстве откатных ворот

Еще одним минусом таких ворот является площадь участка возле забора, которая нужна для открывания створки. Некоторые ограждения переделывают специально для оборудования таких ворот. Это выливается в дополнительные траты. На этом список недостатков откатных конструкций можно закончить.

Еще одна весомая причина – откатные конструкции очень удобны в эксплуатации. Это объясняется наличием автоматики, которая быстр открывает и закрывает створку. Если хочется сэкономить, можно и не устанавливать электромотор. Открывание и закрывание в этом случае осуществляется вручную.

Дополнительные конструктивные особенности

Внутрь впрессованы подшипники

При покупке такого устройства следует обратить внимание на то, чтобы каретка была изготовлена из качественного и прочного металла. Она должна обладать ровной основой

Конструкцию роликов для откатных ворот своими руками вы сможете изготовить. Однако сделать их необходимо из качественного и прочного материала.

Ролики должны хорошо ходить по осям, а смазки в подшипниках должно быть достаточно. Ролики должны исправно работать зимой и летом. Они не должны обладать сильным люфтом. Роликовая каретка, если она имеет хорошее качество, должна прослужить около 20 лет.

Пошаговая инструкция

• готовим территорию. Убираем мусор и снимаем растительные слои, разбиваем оси. Для того чтобы обозначить оси, используем арматуру. Между арматурными штырями натягиваем леску или шпагат.
• выкапываем приямки под фундамент столбов. В том случае, когда бетонирование не планируют сразу, приямки следует накрыть деревянными щитами.
• установка металлических сердечников в приямки. Это необходимо, чтобы усилить кирпичную кладку. Также к сердечникам будут привариваться закладные, а к закладным, в свою очередь, будут крепить нащельники.
• устанавливаем автоматику. Чтобы установить автоматические откатные ворота, к конструкции подводят провод питания. Его подключают к домашней сети и помещают внутрь пластиковой или металлической трубки. Далее провод закапывают в землю на 20-30 см. Оголенный конец провода изолируют при помощи специальных средств. Даже если вы планируете установку механических откатных ворот, советуем установить провод для автоматики, чтобы избежать трудностей с монтажом в дальнейшем. Привод монтируют, когда полотно откатных ворот уже установлено и настроено. Электропривод размещают со стороны отката ворот. К нижней части створки крепится зубчатая рейка, которая будет находиться в сцеплении с шестерней привода. Таким образом, когда шестерня начнет вращение, ворота будут работать на открывание или закрывание.
• заливаем бетоном приямки. После бетонирования всю дальнейшую работу, которая связана с фундаментом, начинаем через неделю.
• выполняем кирпичную кладку столбов. Устанавливаем столбы для откатных ворот. Уложив три кирпичных ряда, привариваем закладную. Каждый столб должен иметь не меньше 3-х, равномерно распределенных, закладных.
• привариваем нащельники к закладным. Как правильно установить доводчик на калитку? Нащельник представляет собой трубу с прямоугольным сечением. На дальний от стороны отката нащельник ставим заглушку, чтобы избежать попадания осадков.
• установка рельса. Длина рельса должна быть равна ширине полотна умноженной на 2 (для обеспечения полного отката) + 30 см (это будет считаться запасом). Если ворота не тяжелые, то допускается устанавливать систему без фундамента так, чтобы в определенных точках направляющая опиралась на отрезы швеллера. Это поможет сделать проще монтаж на дачном участке. Если проезд оживлен, то применяем основание понадежнее. Рельс бетонируется или крепится на анкеры или дюбели к основанию из бетона: имеются специальные профили с отверстиями под крепежи.
• крепим ролики к воротному полотну. А точнее к его нижней части. Делают это с помощью сварки или болтов.
• закатываем воротное полотно. Проверяем его ход по направляющей.
• к нащельнику крепим верхний фиксатор с роликами
• Итак, как же правильно закрепить откатные ворота? Ролики крепятся на тот нащельник, который расположен со стороны отката ворот. Нужен он для того, чтобы удерживать ворота в вертикальном положении. Помните, что между роликами должна помещаться (но не “гулять”) створка ворот.
• ко второму нащельнику крепится верхний улавливатель. На него же ставим заглушку, чтобы избежать попадания осадков.
• крепим ограничитель хода. Изделие крепится с противоположной стороны отката ворот. Оно останавливает ход створки в крайнем положении. Также не дает полотну выйти за предусмотренный предел. Изделие изготавливают с прорезиненным краем, так что ворота ограничитель не повредит.

Описание и принцип работы

Еще относительно не так давно раздвижные ворота очень редко ставились и самым распространенным ограждением являлись простые распашные. Это объяснялось дорогой стоимостью комплектующих для раздвижных ворот. На сегодняшний день комплект фурнитуры для автоматических ворот стал гораздо доступней, и все больше владельцев домов интересуются, как своими руками установить эту конструкцию.

Раздвижные ворота для частного дома могут быть двух видов:

Последний вариант — это устаревшая разновидность, такие ворота зачастую можно увидеть на заводах. Наиболее популярен первый вариант, который сегодня распространен повсеместно. Эти ворота оборудованы дополнительной консолью, являющейся продолжением полотна. Консоль находится за забором, прилегающим к воротам, и спрятана за ним.

Принцип работы раздвижных ворот консольного вида следующий. К каркасу откатных ворот жестко приварена направляющая (она же консоль), за счет которой перемещается полотно. Направляющая передвигается по откатным тележкам, прикрепленным на фундаменте.

Каждая тележка оборудована 8-мью подшипниками с запрессованными металлическими или полимерными роликами. Откатные тележки находятся внутри направляющих, что защищает их дополнительно от атмосферных воздействий и продлевает время эксплуатации.

При нормальных условиях работа система раздвижных ворот обязана выдерживать не менее 60 тыс. циклов – это приблизительно 20 лет средней активности пользования.

К основным достоинствам раздвижных ворот откатного типа относятся:

• можно управлять механическим способом или с помощью автоматики;
• возможность прохода машин любой высоты (нет направляющих снизу и сверху проема);
• простота установки (монтировать откатные ворота можно своими руками);
• не нуждаются в дополнительном обслуживании.

Основной недостаток монтажа раздвижных ворот – использование довольно большой площади для их открывания. Зачастую из-за нехватки места люди отказываются от раздвижных в пользу распашных конструкций.

Комплектующие

Для установки раздвижных ворот своими руками нужно купить специальные комплектующие для монтажа раздвижной системы.

Комплектующие для консольных ворот обязаны в себя включать такие элементы:

• Несущие тележки или роликовые каретки.
• Верхний и нижний ограничитель уменьшает качание полотна при сильном ветре.
• Несущая балка. Ее толщина будет зависеть от тяжести полотна.
• Концевой ролик создает бесшумность работы и снижает тяжесть полотна в открытом положении.
• Плата, которая удерживает полотно от бокового раскачивания при передвижении.

Если планируется автоматика, то нужно дополнительно приобрести этот комплект. он состоит из таких элементов:

• Зубчатая рейка (желательно выбрать оцинкованную рейку). Для больших (более 5 м.) и тяжелых ворот нужна зубчатая рейка толщиной не меньше 9 мм.
• Редуктор.
• Пульт ДУ.
• Фото датчики или световые элементы – они синхронизируют поступление ИФ-луча между приемником и передатчиком, препятствуют закрыванию, когда в проеме расположен какой-то предмет.
• Основание для монтажа.
• Сигнальная лампа.

Автоматика, установленная из комплектующих итальянских и немецких изготовителей, является наиболее надежной и подходит для эксплуатации в различных климатических регионах.

При монтаже откатных ворот своими руками, надо предусмотреть возможность открывания в случае выхода из строя автоматики.

Подготовка к созданию роликов

Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:

• верхние ролики;
• роликовые опоры;
• заглушки;
• концевой ролик;
• рельс;
• улавливатели створки.

Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.

Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью

Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.

Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм

На роликовые каретки приходится вся нагрузка от створки

Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества

Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.

При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.

Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.

Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.

Как оснастить их автоматикой?

Роликовые системы несложно сделать автоматическими, при условии, что они правильно уравновешены и выставлены.

Чтобы поставить автоматику, понадобятся:

• подходящий по мощности электропривод;
• зубчатая рейка;
• кабель;
• гофра;
• сигнальная лампа;
• антенна;
• блок управления;
• пульт ДУ.

Основание для монтажа устройства идет в комплекте с электроприводом. Осуществляем следующие действия:

1. В соответствии с инструкцией делаем разметку и между роликовыми каретками устанавливаем привод.
2. Размечаем и привариваем к профильной трубе зубчатую рейку. Между шестерней и приводом должен быть зазор в 1 мм.
3. Ставим выключатели («концевики»). Лучше использовать магнитные, т. к. они менее подвержены влиянию погоды, чем механические.
4. Подключаем привод к сети. Устанавливаем фотоэлементы для безопасности и сигнальную лампу.

Таблица зависимость мощности двигателя от веса ворот

Для правильного подбора привода можно обратиться к данным, содержащимся в таблице:
