Как установить и подключить розетку: пошаговый инструктаж

Оглавление

Особенности и классификация одно- и двухполюсных изделий

Устройство розетки

Прежде чем разобраться с особенностями монтажа трехполюсной розетки предлагается ознакомиться с классификацией более простых аналогов, располагающих только одним или двумя штепсельными гнездами.

Известные образцы одно- и двухполюсных розеток различаются по следующим характерным признакам:

Используемая при разводке шин электрическая схема.
Конструктивные особенности исполнения.
Степень защищенности от влаги и пыли (IP).

Таблица соответствия классов защиты

В соответствии с первым признаком они делятся на розетки двухполюсные с заземляющим контактом (имеющие в своем составе дополнительную шину) и 2-хклеммные образцы. Первые устанавливаются в цепях с 3-хжильной проводкой сетевого кабеля, а вторые – только в двухпроводных линиях, в которых наличие третьей жилы не предусмотрено особенностями кабельного ввода. Такой тип проводки чаще всего встречается в многоквартирных домах старой застройки, где вводной кабель имеет только две жилы (фаза и ноль).

По своим конструктивным особенностям все изделия этого класса делятся на розетки, открыто монтируемые на стенах квартиры и на розеточные модули, устанавливаемые в специальных нишах. Они подходят для соответствующего типа прокладки электрического кабеля (наружного и скрытого). По степени защищенности все эти изделия делятся на несколько групп, каждая из которых соответствует определенному уровню герметичности корпуса.

При выборе данного показателя следует определиться с тем, в каком месте квартиры или частного дома предполагается использовать купленную модель. Если она предназначается для установки в помещениях с повышенным уровнем влажности (в ванных, душевых или на кухне), необходимо подобрать розетку с высоким показателем защищенности, не менее IP55. Аналогичный подход к выбору изделия потребуется при его монтаже в помещениях с высоким уровнем запыленности (на чердаке или в подвале частного дома).

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление

Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т

д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

Технология установки защиты

В качестве справки приведем основные нюансы, на которые обращают внимание профессионалы в процессе работы:

В качестве проводки для «земли» могут использоваться как ставшие уже традиционными стальные тросы, так и более современные жилы с винтовыми клеммами;
Если в доме установлена чугунная ванна, то монтаж заключается в установке винтов на резервуар и прикреплению к нему заземляющей жилы. Современные модели уже оснащены специальными «отростками», облегчающими работу электрикам;
Комплекс работ со стальными модификациями аналогичен;
Если ванна изготовлена из диэлектрика (акрил), то это не повод расслабляться. Каркас ее отлично проводит ток. Кроме того, вездесущая вода может быть опаснее любой металлической детали. Производители оснащают сантехническое устройство «лепестком», специально предназначенным для отвода заряда;
Работы с джакузи проводятся при повышенном уровне ответственности, поскольку вероятность подхватить электрический удар в ней высока. Электрики применяют в этом случае провода особой мощности.

Михаил Задорнов в одной из своих юморесок отметил забавный случай, приключившийся с ним в российской гостинице. Во время мытья в душе его ударило током. На все претензии с его стороны администрация заявила, что он просто телевизор не выключил. Данный живой пример из жизни наглядно демонстрирует, зачем нужно заземление в жилом помещении.

Разновидности розеток

Выработавшие свой эксплуатационный срок устройства, требуют замены на новые. Это необходимо для избежания некоторых опасных моментов — короткого замыкания и поражения жильцов током. Перед тем, как провести электророзетку, нужно выбрать наиболее подходящую модель, отвечающую конкретным техническим требованиям.

Дизайнерские розетки

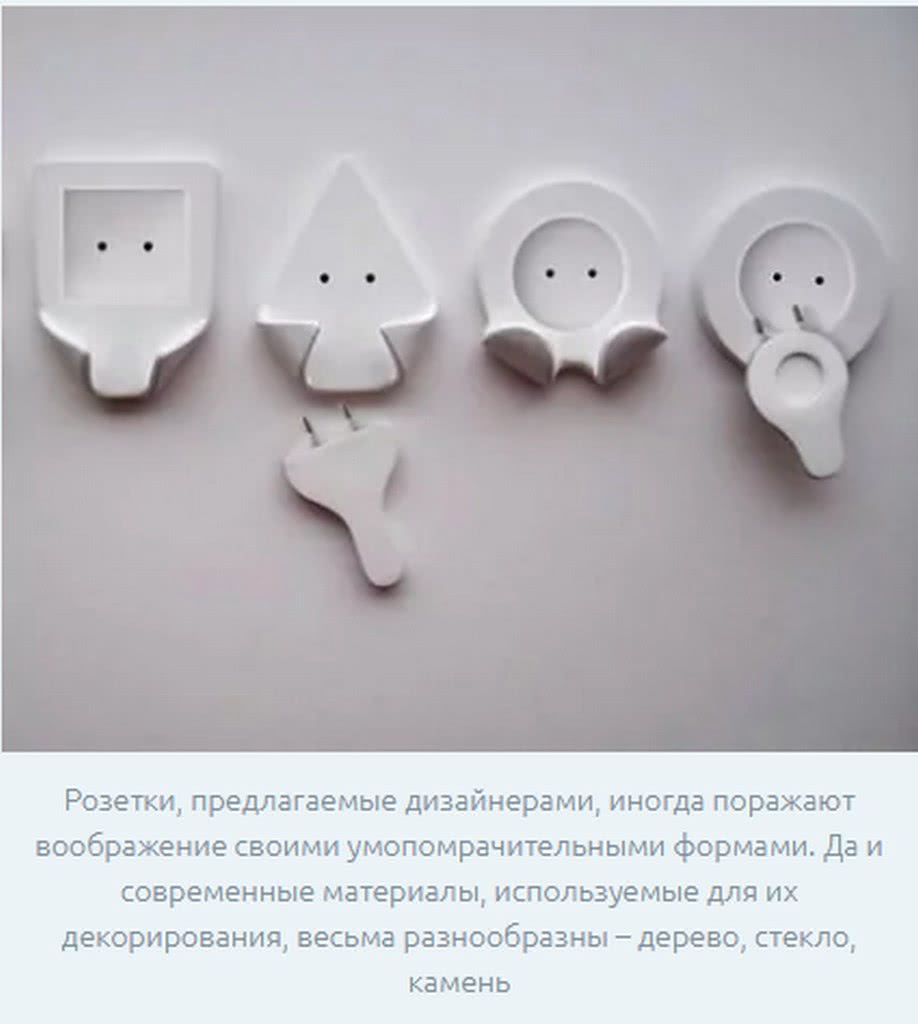

На современном рынке можно найти электроприборы различных материалов, качества, дизайна, способа установки. При покупке так же немаловажную роль играет уровень защищенности и способ, которым розетка будет монтироваться.

По способу монтажа розетки делятся на

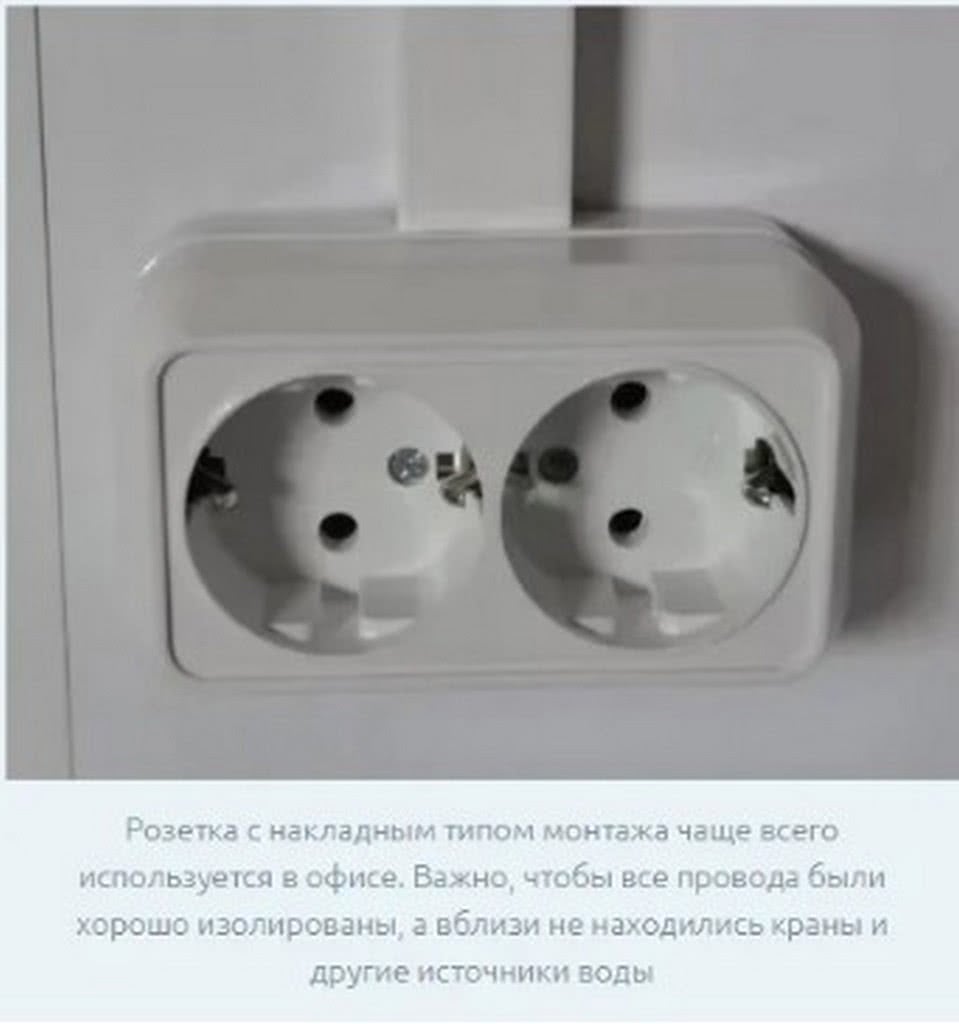

Накладные варианты. Такой вариант идеально применим для деревянных домов, поскольку электрооборудование размещено внутри, а не снаружи, что защищает от пожароопасности. Основной их смысл в том, что контакты и провода в розетке накладного типа располагаются снаружи стены, в защитном корпусе из диэлектрических материалов.Декоративно замаскированная электропроводка к ним подводится также снаружи стены.
Встраиваемые модели. Такие устройства предназначаются для установки внутри кирпичных, бетонных или гипсокартонных стен. Перед подключением розетки встраиваемого типа, необходимо сделать углубление в стене определенного диаметра и глубины. В него вставляется крепёжный элемент – стакан-подрозетник, в котором и закрепляется электроприбор.Отличие таких розеток будет в том, что они не будут выходить за поверхность стены, за исключением внешней декоративной накладки. Проводка к ним подводится либо под облицовочным материалом (гипсокартон, стеновые панели), либо в штробах. Штробы – это специально проделанные в стене углублённые канавки, куда закладываются провода, после чего они заделываются штукатуркой или шпатлёвкой.

Виды розеток по типу проводки

Винтовые. Крепятся к клеммам с помощью закручивающихся винтовых зажимов.
Пружинные. С подручными зажимами, прижимающими провода к клеммам, вместо винтов.

Накладной тип розеток

По количеству контактов

Розетки подразделяются на двухфазные и трех фазные. Первые предназначены для домов, в которых электропроводка состоит из только из двух жил, фазы и нуля. Трехфазные ставятся в том месте, где в проводку входит третий, заземляющий провод. Такие модели мы бы порекомендовали для бытовой техники например, для стиральных машин, а так же они хорошо подойдут для компьютерных системных блоков.

Как правильно подключить двойную розетку в один подрозетник своими руками?

Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.

Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.

Решить проблему можно, если произвести монтаж двойной розетки.

Что нужно знать перед тем, как подсоединить розетку двойную?

Перед началом работы необходимо определить, что такое фаза и ноль в электрике, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

изоляционная лента;
острый нож для зачистки проводов;
крестовидная и плоская отвёртка;
пассатижи.

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

Кабель используется одинакового сечения с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А

Этапы установки — делаем все по порядку

Схема подключения двойной розетки состоит из следующих этапов:

На стене выбирается подходящее место. Обычно розетка крепится неподалёку от электрической распределительной коробки или идущего в стене провода.
Её основание очерчивается карандашом. На отмеченном месте с помощью перфоратора выполняется углубление, достаточное, чтобы в него поместился внутренний корпус (стакан) розетки.
В стакане делается отверстие, сквозь которое выводятся провода, а затем он фиксируется с помощью цемента или алебастра. Раствору даётся время на застывание. Можно закрепить стакан также с помощью дюбелей, что ускорит время установки.
Розетка раскручивается с помощью отвёртки. Внешняя панель отделяется от внутреннего механизма.
Провода, находящиеся в стакане (подрозетнике), укорачиваются пассатижами. С помощью ножа с каждого провода снимается изоляция на длину от 0,8 до 1 сантиметра. Края жил подгибаются вверх для удобства сборки.

Наличие коллектора и является основным отличием таких генераторов от агрегатов с переменным током. По схожему принципу отличаются и электродвигатели — устройства, в которых электрическая энергия превращается в механическую.

Фазный провод имеет коричневый или красный цвет (как вариант, чёрный или белый), нейтраль окрашена в голубой или сине-белый, а заземление всегда жёлто-зелёное. Обычно у розеток такого типа нет верха и низа (контакты находятся с обеих сторон).

На этом монтажные работы завершаются. Если качество установки вызывает сомнения, необходимо обратиться к профессиональному электрику. Он осмотрит вашу работу и убедится, что эксплуатация не приведёт к поражению электрическим током.

Монтаж розетки

К монтажу основания розетки приступают после выполнения чистовых работ и действуют в следующем порядке:

Зачищают от изоляции провода, выходящие от подрозетника (не более, чем на 1 см).
Снимают крышку с основания, откручивая центральный винт, и вставляют его в подрозетник и выравнивают гнезда по горизонтали. Намечают отверстия для боковых шурупов.

Вынимают основание розетки и прикручивают провода к клеммам основания. Если имеется только входящий провод, то он состоит из трех жил (желто-зеленый цвет – заземление, синий цвет – «ноль», третий провод может быть любого цвета – это «фаза»). В первую очередь присоединяют заземление, затем «ноль» и оставшуюся «фазу».

Соединение проводов для заземления

Если имеется и входящий и выходящий провода, то жилы присоединяются попарно.

Укладка розетки в паз

· Укладывают провода в подрозетнике и, прижимая основание розетки, закручивают винты фиксаторов.

Установка розетки

Остается только поставить крышку обратно на основание розетки. А декоративную рамку лучше всего установить после завершения отделки стен.

Если планируется несколько розеток в ряд, то выполняют работу аналогичным образом.

Основные разновидности

Заводская розетка представляет собой устройство, обеспечивающее безопасное замыкание контактов для бесперебойной подачи электропитания в электрические приборы. Внутри нее расположены клеммы с прикрепленными к ним пружинами и контакты. Снаружи конструкция розетки представляет собой пластмассовую коробку (корпус) с рабочей частью.

Существует два основных вида розеток:

Розетка С5. Стандартная советская конструкция с квадратным корпусом и круглым вырезом под вилку. Такие розетки не имеют заземления и подходят для большинства электроприборов старого образца, но рассчитаны на обычные 220 В.
Розетка С6 (евро). Выдерживает большую силу тока, чем С5, и подходит для подключения приборов с евро-вилками и разъемами. Имеет заземление. Более безопасна, чем первый вариант, надежно закрепляется на стене.

С течением времени необходимость повышения функциональности розеток увеличивается, особенно если речь идет об электроприборах на кухне. По модификации розетки сегодня можно поделить на следующие разновидности:

внутренние для скрытой проводки;
наружные (внешние), имеющие защитную крышку;
встраиваемые и накладные;
с заземлением и без него;
имеющие автоматический выключатель для защиты от перегрузок.

Вне зависимости от вида и модификации во время установки тройной розетки применяют так называемый способ блочной сборки. Он предполагает монтаж трех отдельных розеток с объединяющей их рамкой

Если есть необходимость приобретать детали отдельно, то при подборе этой рамки необходимо обратить внимание на соответствие ее формы и размеров конструкции

Зачем нужно заземление в розетке

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению в соответствии с требованием техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение: при коротком замыкании, нарушении изоляции проводов и др.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

В производственных зданиях так и делают: по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях – медный провод).

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так. Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире, превратив двухпроводную электропроводку в трехпроводную – фаза, ноль и земля. При вводе же новой линии электропроводки необходимо сразу использовать трехжильный кабель – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник.

Что такое заземление

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства).

Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку.

При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий. Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы.

Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

Заземление и зануление: в чем разница

Одна из распространенных ошибок монтажа – когда подключение розетки с заземлением выполняют посредством задействования «0» двухпроводной сети. Этот способ на языке электриков именуют как «зануление». При его реализации «0» применяют в качестве и защитного и нулевого рабочего контакта.

Так к примеру в случае пропадания «0» в результате того же обрыва кабеля на вводном щитке или необдуманных действий неквалифицированного «умельца» в момент включения прибора цепь замыкается. Но при этом на нулевом проводе, который по сути не связан с землей, возникает такое напряжение, как и на фазном. Как следствие, электроустановка, заземленная посредством зануления и оказавшаяся под напряжением, передает его человеку.

Самый благоприятный исход в этой ситуации, если произойдет замыкание, которое спровоцирует автоматическое отключение – «выбивание автомата». Иначе результат такого зануления может стать трагическим.

Стоит учитывать и тот момент, что согласно технологии монтажа внутриквартирной электропроводки на вводе устанавливают пакетники или двухполюсные автоматы, которые производят коммутацию как «фазы», так и «0». Согласно принятым нормам в цепи, где имеется коммутационный аппарат, запрещено использовать нулевой проводник в качестве защитного.

Соединяем жилы проводов в схему подключения розетки

В нашей схеме участвуют два провода, питающий распределительную коробку (расположен слева) и отходящий на розетку (расположен снизу), снимаем с обоих проводов наружную изоляцию.

Соединение жил в схему будем производить методом скрутки проводов между собой.

На данном этапе хочу обратить ваше внимание на один важный момент. В примере используется метод скрутки, так как он является наиболее наглядным для понимания и восприятия принципа выполнения схемы. В настоящее время правилами устройства электроустановок в чистом виде этот метод запрещен ПУЭ п2.1.21

В настоящее время правилами устройства электроустановок в чистом виде этот метод запрещен ПУЭ п2.1.21.

К разрешенным методам соединения жил проводов относятся:

опрессовка;
сварка;
пайка;
винтовые, зажимные и тому подобные сжимы.

Более подробно данный вопрос будет разобран в соответствующей инструкции, в настоящее время статья находиться в написании, но уже в ближайшее время появится на нашем ресурсе.

Скручиваем между собой сначала две белые, фазные жилы провода.

Протягиваем готовую скрутку плоскогубцами, торчащие концы откусываем.

Аналогичным образом соединяем две синих, нулевых жилы провода.

Затем, две жилы заземления.

Схема подключения розетки завершена.

Устанавливаем защитную крышку на механизм розетки.

Изолируем скрутки проводов с помощью изоляционной ленты.

И укладываем их в распределительную коробку.

Теперь, нам необходимо проверить работоспособность готовой схемы. Для этого, подаем на нее напряжение, переведя рычажок автоматического выключателя из нижнего положение – “выключено”, в верхнее положение – “включено”.

Проверку выполняем сначала указателем напряжения, затем, используя любой электроприбор, просто включив его в розетку.

Розетка готова к эксплуатации.

Рисунок. Схема подключения розетки.

В этой работе мы использовали следующий материал:

распределительная коробка – 1 шт.;
подрозетник – 1 шт.;
провод – измеряется по конкретным меркам вашего помещения;
розетка – 1 шт.;
контакт заземления – 1 шт.;
двухполюсный автоматический выключатель – 1 шт.;
изоляционная лента – 1 шт..

Сколько мы сэкономили сделав схему подключения розетки своими руками:

вызов электрика – 200 рублей;
монтаж распределительной коробки внутренней установки – 550 рублей;
монтаж подрозеткника внутренней установки (изготовление отверстия, установка) – 200 рублей;
монтаж двухполюсного автомата – 300 рублей;
монтаж контакта заземления – 120 рублей;
штробление стен (1 метр – 120 рублей, для примера возьмем 8 метров) – 960 рублей;
монтаж провода открыто, высотой до 2 метров (для примера 2 метра, спуск до розетки, 1 метр – 35 рублей) – 70 рублей;
монтаж провода свыше 2 метров (1 метр – 50 рублей, например 8 метров) – 400 рублей;
монтаж и подключение розетки с заземлением скрытой установки – 200 рублей.

ИТОГО: 3000 рублей

*Расчет произведен для электропроводки скрытого исполнения

Установка подрозетника

Монтаж блока начинается после выбора места расположения конструкции:

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Разметка поверхности стены

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

Фиксация подрозетника в бетонной стене

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Монтаж подрозетника

Подрозетник из пластика применяется для фиксации розетки в стене и обычно имеет диаметр 68 мм. По способу монтажа бывает двух видов: для гипсокартона и для бетона.

Важно! До начала работ необходимо обесточить помещение!

Если стена из гипсокартона

Подрозетники для гипсокартона фиксируются с помощью саморезов и пластиковых зажимов

При установке такого подрозетника важно помнить, что провода должны быть протянуты до нужного места перед началом монтажа гипсокартона. Применяя уровень и карандаш, определяют центр будущей розетки и высверливают круг диаметром 68 мм (электродрелью с насадочной коронкой или обычной дрелью, но высверливая множество отверстий по кругу)

Подрозетник помещают в отверстие, вытягивают провода и закручивают саморезы, фиксируя зажимы.

Стена из бетона (кирпича)

Подрозетники для бетона вмораживают в подготовленные для них отверстия алебастром или другими штукатурными составами.

Самый оптимальный порядок действий при установке подрозетника в бетон:

· Штробление стены под электропроводку (в домашних условиях используют перфоратор или болгарку) – штробу выполняют строго вертикально или горизонтально. Ширина и глубина штробы не более 25 мм, длина – не более 3 м.

· Штробление отверстия под подрозетник (он должен свободно входить в отверстие).

· Прокладка и вмораживание электропроводки (оставляют свободный конец не менее 10 см).

· Установка подрозетника и заведение к него проводов, вмораживание подрозетника.

Важно! При штроблении стен под электропроводку необходимо руководствоваться СНиП 3.05.06-85

Специфика монтажа розетки с заземлением

Если вы проживаете в новом доме, где установлена трехжильная проводка, тогда проблем с монтажом у вас не возникнет. Если в вашем доме нет заземления, тогда потребуется дополнительно тянуть заземляющую шину к своему прибору.

Варианты проводки заземления к розетке

Провода заземляющей шины из квартиры можно вывести к заземленному распределительному щитку, который находится в подъезде. Для подключения заземляющего контакта следует использовать витую медную проволоку.
Вместо заземления можно выполнить зануление. В этом случае заземляющий контакт присоединяют к нулевому проводу. Многие электрики считают, что этот способ наиболее оптимальный.

Чем отличается обычная розетка от розетки с заземлением

Если вопрос о том, как сделать заземление в розетке возник у владельцев квартир, в которых стоят распределительные коробки, тогда подключение можно выполнить напрямую к ним или к щитку. Ноль и фаза должны заводиться на устройство защитного подключения. С выхода УЗО все провода будут разводиться по распределительным коробкам и по местам установки внутренней розетки с заземлением.

Надежное подключение проводов

Провода нужно заводить в специальные клеммы, которые в дальнейшем зажимаются болтами. Они будут держаться хорошо, но примерно раз в год потребуется их подтягивать. Чтобы обеспечить наибольшую площадь соприкосновения токопроводящих контактов и обеспечить надежное крепление, вам следует согнуть зачищенные провода в кольца и завести их под нижние части болтов.

Монтаж встраиваемой розетки с заземлением

Она имеет сложное подключение и поэтому перед началом монтажа прочтите как подключить розетку самому. Монтаж розетки с заземлением предполагает в себе выполнение определенных действий. Перед ее установкой вам в первую очередь необходимо выполнить следующие подготовительные работы:

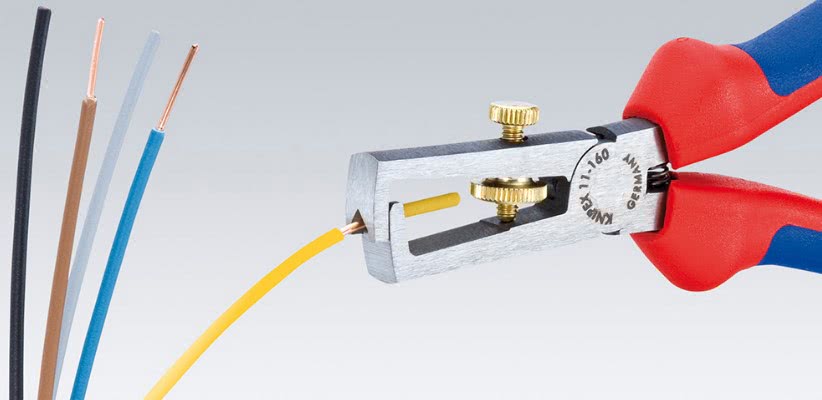

зачистите провода, которые подводят электропитание к розетке;
удалите декоративную крышку;
ослабьте крепежные болты, которые располагаются на клемме. Впоследствии именно к ним будут подключаться провода электропитания.

Концы кабеля нужно подготовить перед выполнением подключения

Затем вам необходимо будет выполнить следующие работы:

Концы проводов, которые выводятся из пластмассовой коробки нужно подвести к контактам. Теперь необходимо эти провода установить в специальные клеммы. «Нулевой» провод вы сможете подключить непосредственно без учета его функционального назначения. При необходимости фазный и нулевой провод можно менять местами. Заземляющий провод в свою очередь должен подключаться к клемме, которая имеет специальное обозначение. Обычно она представляет символ заземления.
После выполнения этих действий необходимо закрепить корпус устройства. Обычно его крепят при помощи саморезов. Все провода необходимо будет аккуратно заправить в ее корпус.
Устройства старого образца имеет специальные лапки. Они позволяют надежно зафиксировать корпус при помощи затягивания винтов.
После того как вы закончите установку своего устройства вам потребуется проверить его на затяжку болтов. Теперь можно установить декоративную крышку.

Всепогодные уличные розетки также должны иметь заземляющие контакты. Перед тем как сделать заземление розетки в доме нужно отключить подачу электричества. Для этого можно выключить соответствующий автомат, а если его нет, тогда просто выкрутить пробки. Блок розеток с заземлением подключают также.

Заземляющая розетка для открытой проводки

После приобретения этой розетки вы заметите, что у нее есть задняя накладная крышка с отверстиями. Она предназначена для крепления розетки к стене. Сначала нужно снять крышку и прислонить к ее стене. После этого сделайте отверстия и закрепите панель с помощью дюбелей. После этого подключите все провода и закройте и поставьте на место декоративную крышку.

Розетка с заземлением ip55

Для ванной комнаты вам потребуется специальная розетка с заземлением ip55. Она имеет защитную крышку, которая защитит от воздействия влаги.

Как установить и подключить розетку: пошаговое руководство
