Фаза, ноль и земля в электрике

Оглавление

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Расцветка проводки как способ ускорения монтажа

Правильная расцветка проводки ускоряет монтаж электропроводки

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим

При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

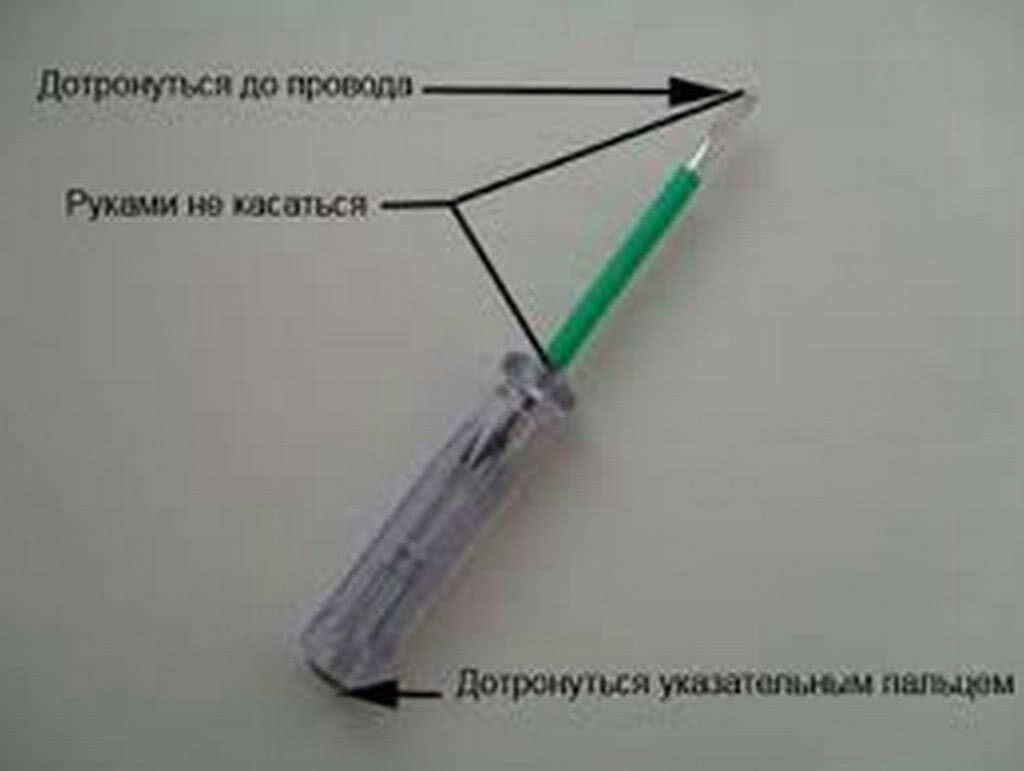

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Общие принципы маркировки кабельной продукции

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.

Как расшифровывать маркировку кабелей

Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:

Расположение букв или цифр Что обозначает Используемые буквы и их расшифровка
1-я буква Материал жил — нет буквы — медь
А — алюминий
2-я буква Степень гибкости Г — гибкий, многожильный
ничего нет — одножильный
3-я буква Материал изоляции В — поливинилхлорид (ПВХ)
П — полиэтилен
Р — резина
НР- негорючая неделя
Ф — фторопласт
Ц — пленочная изоляция (для монтажных проводов)
4-я буква Материал оболочки или тип брони БбГ — броня из стальной профилированной ленты
Бн — броня из стальных лент с защитным покровом, не поддерживающим горение
В — ПВХ
Д — оплетка из двойного провода
К — броня из круглых стальных проволок, заключенных в стальной поклов
СБ — свинцовая броня
5-я буква Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы В — ПВХ (если стоит в конце обозначает бумажную изоляцию)
Г — противокоррозионный защитный слой. Если «Г» — нет защита от механических повреждений
О — изолированные провода объединены общей оплеткой
Шв — защитный слой — выпрессованный шланг из ПВХ
Шп — защитный слой — выпрессованный шланг из полиэтилена
Шпс — тоже, но полижтилен самозатухающий
Э — экранированный
Т — провод для прокладыки в трубах

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления

Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше

Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Обозначение проводов на схемах

На всех схемах кроме цвета проводки используются буквенные обозначения. Согласно общим стандартам их обозначают так:

  • N – нуль;
  • PE – «земля»;
  • L – фаза;
  • M – средняя точка для цепей с постоянным током и двуполярным питанием;
  • «+» – положительный полюс;
  • «-» – отрицательный полюс.

О цветах проводки дополнительно в видео:

Дополнительная маркировка

Помимо цвета для обозначения характеристик провода существуют буквенные и цифровые обозначения. Если внутри проводника алюминий, значит на нем будет написана буква А. Все остальные проводники изготовлены из меди.

Основные обозначения электрических проводников:

  • АА – так маркируется многожильный кабель из алюминия с дополнительной оплеткой из того же металла;
  • АС – наличие дополнительной оплетки из свинца;
  • Б – дополнительная защита от влаги и оплетка из двухслойной стали;
  • Бн – кабельная оплетка изготовлена из негорючих материалов;
  • Г – защитная оболочка отсутствует;
  • Р – резиновая защитная оболочка;
  • НР – для оболочки использовалась резина, устойчивая к возгоранию.

Образец многожильного кабеля с защитной оболочкойИсточник electricinfo.ru

Что делать, если маркировка отсутствует

Прежде, чем приобретать провод, стоит обратить внимание на наличие маркировки и её соответствие. Но встречаются случаи, когда маркировки нет, или она не соответствует требованиям

Тогда необходимо выполнить ручную маркировку с помощью изоленты, или применить специальные кембрики – изоляционный материал в виде полых трубок. Все метки должны быть на концах провода и там, где есть соединения. Для избегания подобных ситуаций стоит приобретать проводку с запасом, чтобы она имела одинаковую маркировку по всему дому или квартире.

Термоусадочный кембрик под действием высоких температур уменьшается в диаметреИсточник amperof.ru

Заключение

Заключение

Если маркировка проводки в помещении проводилась согласно требований старого ГОСТа, то нет необходимости ее менять. Достаточно ее промаркировать с помощью трубок или ленты. Но нельзя осуществлять монтаж новой проводки по устаревшим требованиям. На сегодня новая проводка должна соответствовать общим правилам, которые приняты в большинстве стран мира.

Поиск фазы и нуля

Даже электрик-профессионал выполняя свою работу, сталкивается с повышенной степенью опасности. Особенно в случаях, когда он сталкивается с неправильно проведенной кем-то электропроводкой. Ее приходится переделывать или чинить и выявлять вручную, какой цвет провода отвечает за фазу. Сложнее всего это сделать специалисту, когда разводка в квартире или на щитке выполнена монохромными проводами или без соблюдения требований по цветовому соответствию. Столкнувшись с такой ситуацией, дабы избежать опасности получить удар током, монтеру приходится задействовать свои знания и применять соответствующий инструмент.

Индикатор

Чтобы определить вручную где фаза, где ноль, а где заземление, есть ряд проверенных и надежных методик, которые может применить опытный электрик.

Как определить, где фаза, а где ноль (цвета проводов отсутствуют)

использование ручного индикатора, его еще называют «пробник». Для этого необходимо отключить электропитание, зачистить пару обесточенных проводников, сняв с них по 1-2 см изоляции, развести провода и вновь подать ток в электроцепь. Дальше аккуратно взять индикаторную пробник-отвертку и не прикасаясь к ее рабочей части, нужно дотронуться до каждой жилы, нажимая на металлическую часть у основания рукоятки прибора. Если лампа «пробника» загорелась, значит данная жила является фазной, в противном случае – нейтралью.

если же квартирная электропроводка состоит не из двух, а из трех проводов, то, кроме фазы и ноля, придется определить и «землю». А для того, чтобы ее определить, применение одного лишь ручного индикатора не даст вам нужного результата. Необходимо использовать мультиметр, найдя фазовую жилу «пробником». В приборе потребуется выставить режим измерения 220 В, включить его и, взяв оба щупа в руки, прикоснуться одним из них к фазовому проводнику, а другим – к первому из оставшихся. Следует запомнить значение, показанное устройством. Потом прикасаемся к другой жиле и запоминаем результат. Одновременное касание к паре жил «фаза-ноль» щупами мультимера выдаст стандартное токовое напряжение вашей бытовой сети, т.е. 220 В, а значение пары «фаза-земля» будет меньшим.

С помощью такого полезного прибора, как мультиметр, можно также определить, какая из неопознанных жил является фазовой. Устанавливаем переключатель на напряжение больше 200 В и щупом, включенным в гнездо «V», прикасаемся к проводникам: фаза покажет 8-15 В, а нейтраль оставит стрелку прибора в нулевом значении.

Оснастка для маркировки

Ручная или кустарная маркировка выполняется несмываемыми маркерами. Эту технологию используют компании малого и среднего бизнеса.

Для силовых кабелей типа ВВГ, точно так же как и для кабелей связи, данный способ будет применяться еще долго. Вместе с тем, налажено производство специального маркировочного оборудования.

Многолетний опыт показывает, что от проверенной временем бирки пока отказываться не следует. Новое оборудование должно пройти испытание в реальных условиях и на больших объемах работ.

Провода СИП можно маркировать по старому, но к электронному маркеру присматриваться нужно.

Более 50-ти лет назад стали использовать устройства для холодного и горячего тиснения. До сих пор это оборудование находится в эксплуатации, хотя морально уже совершенно устарело.

Маркировка по ГОСТ кабеля типа ВВГ и провода СИП выполняется с высоким качеством. В этом контексте следует отметить, что современные способы позволяют получать результат быстрее и дешевле.

Любой маркировочный знак характеризуется сроком эксплуатации, материалом из которого он изготовлен и другими характеристиками.

В числе последних значатся стойкость к воздействию влаги, высоких температур, механических контактов.

Большое значение имеет способ крепления маркировочного элемента. Зафиксировать в нужном месте его можно с помощью сварочного оборудования, клея или клипсов.

Кроме нанесения шифра на кабель СИП, можно воспользоваться различными клеящими лентами. ГОСТ допускает такое действие наравне с использованием сварочного оборудования.

Современное маркировочное оборудование позволяет наносить сложные надписи и символы на провода связи.

Эти обозначения могут отличаться начертанием шрифта, типом и цветом ленты, расположением символов. Цветовая палитра обозначений может быть самая разная.

Маркировка силовых кабелей, которые проложены в подземных коммуникациях, может быть выполнена с помощью электронного маркера.

В этом случае не потребуется цветовая или иная метка. Пассивный электронный прибор, которым является маркер, позволит определить место пролегания кабеля, его начало и конечную точку.

Использование таких маркеров позволяет уменьшить сроки поиска порыва, если такое случается.

С помощью специального прибора, который называется маркероискатель, нужная точка на трассе определяется без вскрытия грунта.

Провод ВВГ отличается высокой надежностью, но при эксплуатации и ремонтных работах его могут повредить.

На устранение любой неисправности по ГОСТу или другому нормативному документу отводится вполне конкретное количество времени.

Чтобы не нарушать установленные нормы и правила, нужно изначально выполнять все работы в соответствие с техническими условиями для сварочного и другого типа оборудования, в том числе маркировать провода и другие элементы электроустановок.

Тогда расшифровать маркировку кабеля для сварочного или другого оборудования можно было быстро и без усилий.

Характеристики и применение шамотного кирпича

Егор про Какую газовую колонку лучше купить. А мы два года назад установили в дом газовую колонку Mora, качеством очень довольны. Греет …Подробнее

Люба про Использование георешетки для создания парковки или стоянки. нужна геопарковка 120 кв.м. Сколько стоит?Подробнее

Заземление, его функция

Современное электрооборудование может полноценно функционировать при наличии защиты от случайного удара током. С этой целью разработаны специальные устройства, которые называют заземляющими.

Заземление представляет собой специально организованную систему для обеспечения безопасных условий работы электроприборов и оборудования.

Термин «заземление» появился от определения земли, почвы или грунта, в которые отводятся опасные токи. Защитная система, выполняющая функцию земли, состоит из нескольких частей:

  • в начале сети расположен корпус заземляющего элемента, выходящий из контактной точки;
  • в конце присутствует элемент ЗУ, который погружают в землю.

Изображение демонстрирует устройство заземления, применимое для жилых объектов и помещений.

Стандартная техническая документация определяет заземление, как специально организованную систему корпусов из металла, которыми оснащены агрегаты, и заземляющего контура. Согласно особенностям исполнения заземления, его можно назвать преднамеренным электрическим контактом с грунтом, целью которого является защита оборудования.

Подключение заземления выполняется с учетом действующих стандартов. Основные требования по ПУЭ, которые предъявляются к ЗУ:

  1. Заземляющее устройство, дополненное набором проводников и прутьев из металла, должно эффективно выполнять функцию отвода опасных токов в грунт.
  2. При подключении электрооборудования необходимо заземлить все элементы, в том числе створки щитков.
  3. Величина суммарного переходного сопротивления контактов ЗУ не превышает 4-30 Ом.
  4. Система выравнивания потенциалов обязательно применяется в процессе монтажа заземления для устранения неравномерности распределения напряжений.

Способ №1 – Визуальное обозначение

Первый и наиболее надежный способ самостоятельно определить, где фаза и ноль без тестера – осмотреть цвет изоляции каждого проводника, на основании чего сделать вывод.

Дело в том, что цветовая маркировка проводов как раз и предназначена для того, чтобы можно было без приборов узнать какая из жил нейтральная, а какая фазная. Чтобы Вам было понятнее и Вы смогли правильно определить фазу и ноль, предоставляем таблицу с существующими стандартами:

Как Вы видите, изоляция может быть различного окраса, поэтому лучше запомнить, что 0 – это всегда синий, а заземление – желто-зеленый (либо только желтый/зеленый). Как правило, оставшаяся третья жила – фаза, которую Вам и нужнее определить. Если же цветовая маркировка отсутствует, что не исключение, найти фазу и ноль без инструмента можно и другими способами, которые мы рассмотрели ниже!
