Нужен ли обратный клапан для насосной станции

Основные особенности обратно-запорной арматуры

Такое устройство, как обратный клапан, отличается небольшими размерами, однако является достаточно мощным и обеспечивает неизменное направление потока воды в трубах. Подобные затворы устанавливаются и в магистральных, и во внутридомовых водопроводных системах. При отсутствии обратного клапана на конце всасывающей трубы вода просто начнет стекать обратно, если остановится центробежный насос. В итоге в трубопроводе будут образовываться воздушные пробки, которые вызовут перегорание электрооборудования.

В зависимости от места установки выделяют донные и трубопроводные клапаны. Первые служат для сохранения силы и направления потока в случае выхода из строя насосного оборудования. Трубопроводные же, включая осевые и створчатые модели, необходимы для предотвращения падения давления в системе. Таким образом, обратные клапаны обеспечивают эффективную и надежную работу насосной станции, защищают водопроводную систему, насос и сантехнику от гидравлических ударов.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора

Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Обратный клапан относится к защитной арматуре. В данном случае, защищается система от нежелательного перемешивания воды. Клапан пускает воду в одном направлении и не пускает её в другом. Т.е. предотвращает обратный поток воды по трубе.

Насосы и насосные станции.

Чаще всего обратный клапан в системе водопровода ставят на насосах и насосных станциях,

На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода, если он уже был однажды заполнен.

В видеоролике я сказа обобщённо, о насосах и насосных станциях, взяв обе системы как одно целое. Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой.

Насосные станции ставятся на поверхности. (дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:

После счётчиков.

Установленный после счётчиков обратный клапан, предотвращает вращение счётчика в обратную сторону, но это не самое важное. Куда более весомую услугу делает клапан при такой установке, когда он предотвращает эффект передавливания в городской квартире. Что это такое, смотрите в следующем видео или публикации

Что это такое, смотрите в следующем видео или публикации.

На вводе водонагревателей

Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды. В противном случае, вся или часть нагретой воды вашим водонагревателем, побежит во стояку в соседям вниз. Соседи думаю не расстроятся горячей воде, ну а вам придётся оплатить электричество по счётчику.

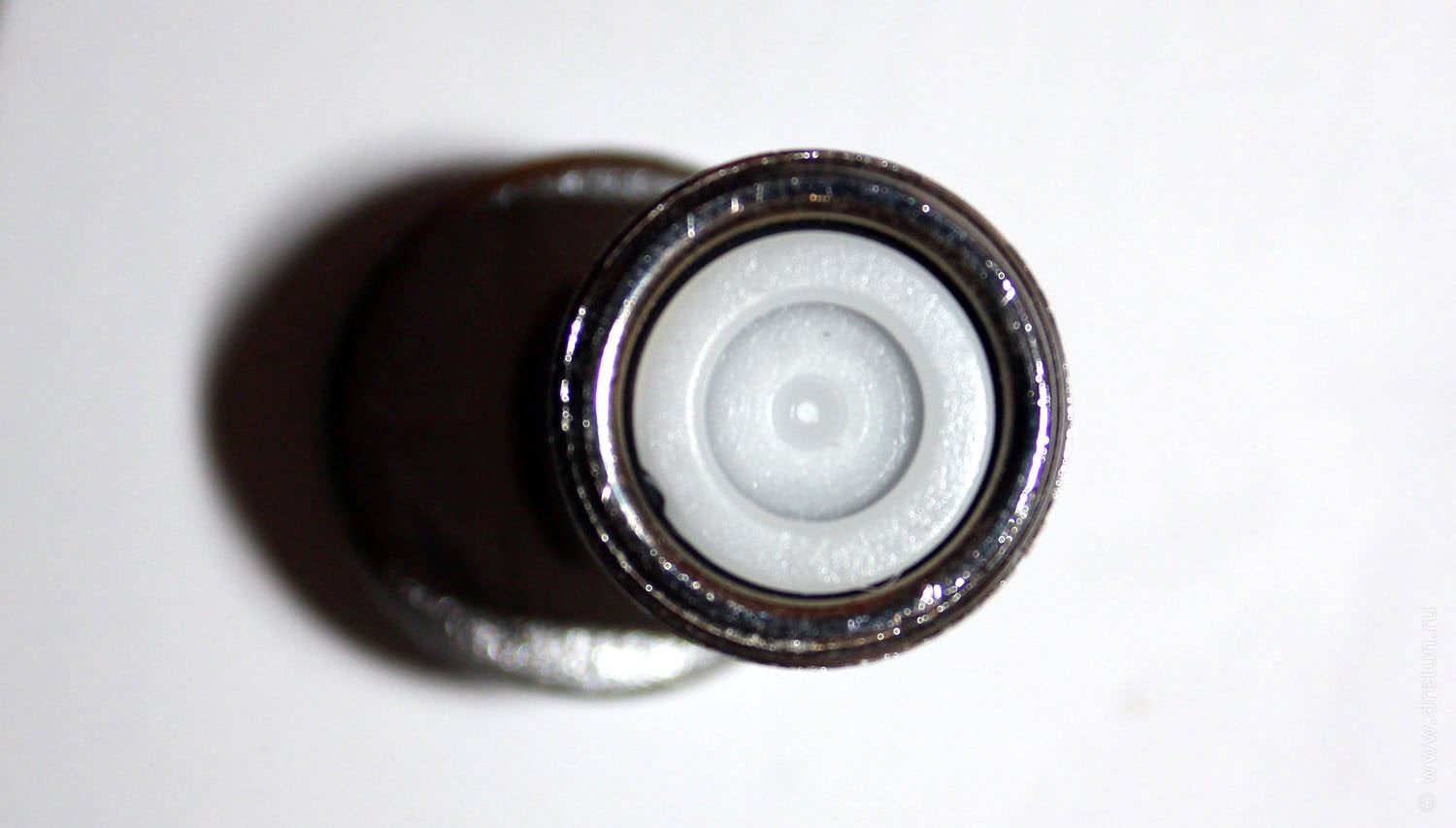

Внутри эксцентриков некоторых смесителей.

Присутствуют только в дорогих одноручковых смесителях.

Обратный приемный клапан 16ч42р ^

Данная модель предназначена для работы с насосными установками. В конструкции предусмотрена сетка, выполняющая роль первичного фильтра, защищающего оборудование от механических загрязнений.

При изготовлении данной модели используются чугун и резина. Место установки – на конце всасывающей трубы. Стоит такой клапан довольно дорого: Ду 50 — почти 2000 рублей, Ду 80 – около 3600 рублей.

Что касается качества разных марок обратных клапанов, то их конструкция настолько проста и с годами отработана, что в принципе, можно при выборе сильно не заморачиваться: в основном все они вырабатывают свой ресурс без нареканий.

Правда, если в изделии задействован пластик, то может наблюдаться такая неисправность, как перекос рабочего органа. В этом случае может потребоваться замена обратного клапана насосной станции. А бронза, нержавейка, резина особых хлопот пользователю не доставляет.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

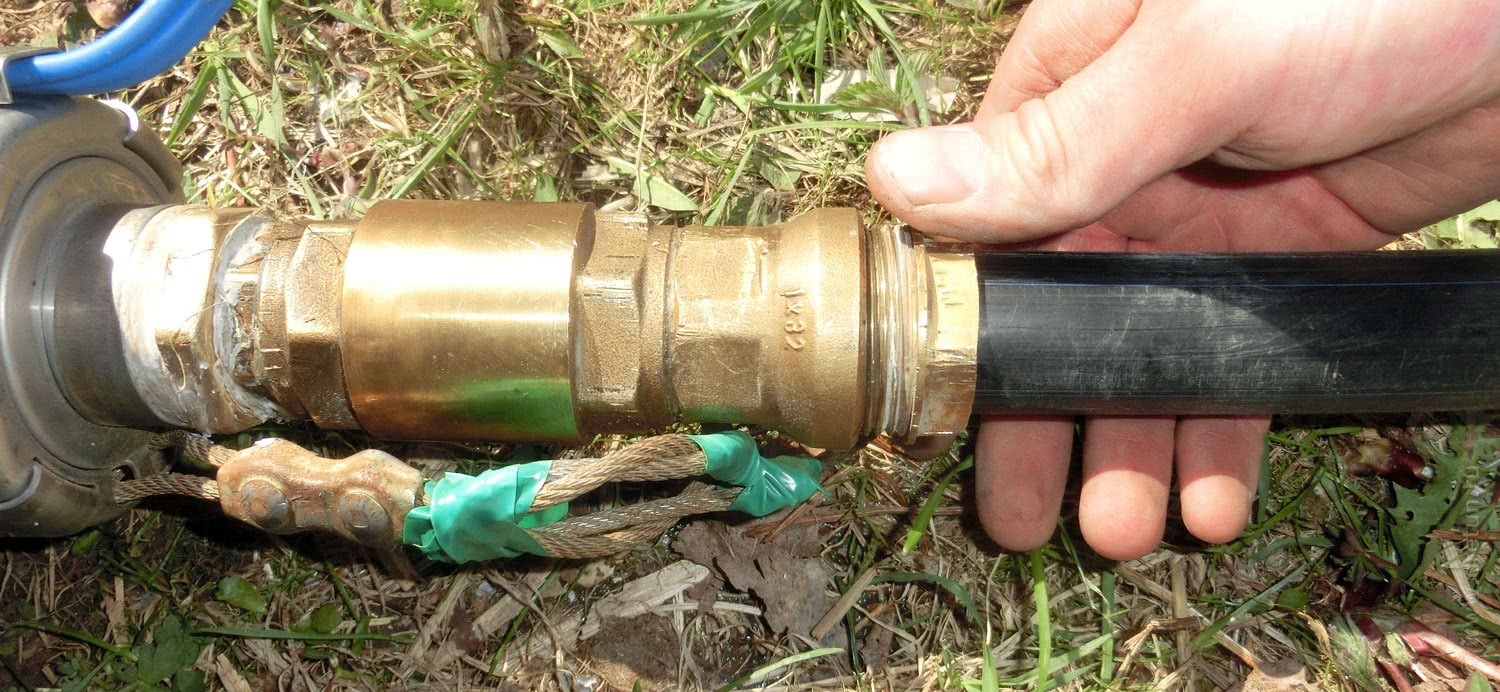

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

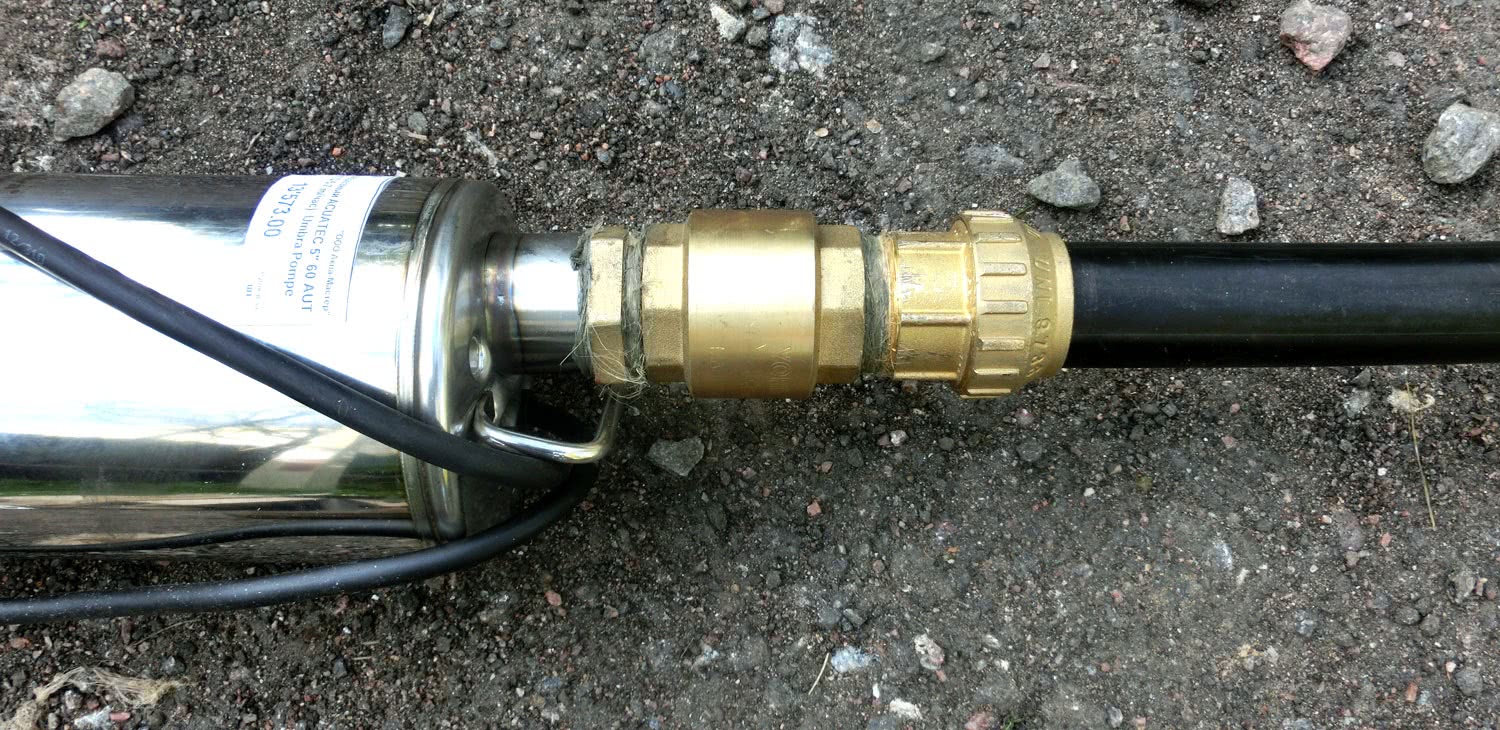

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

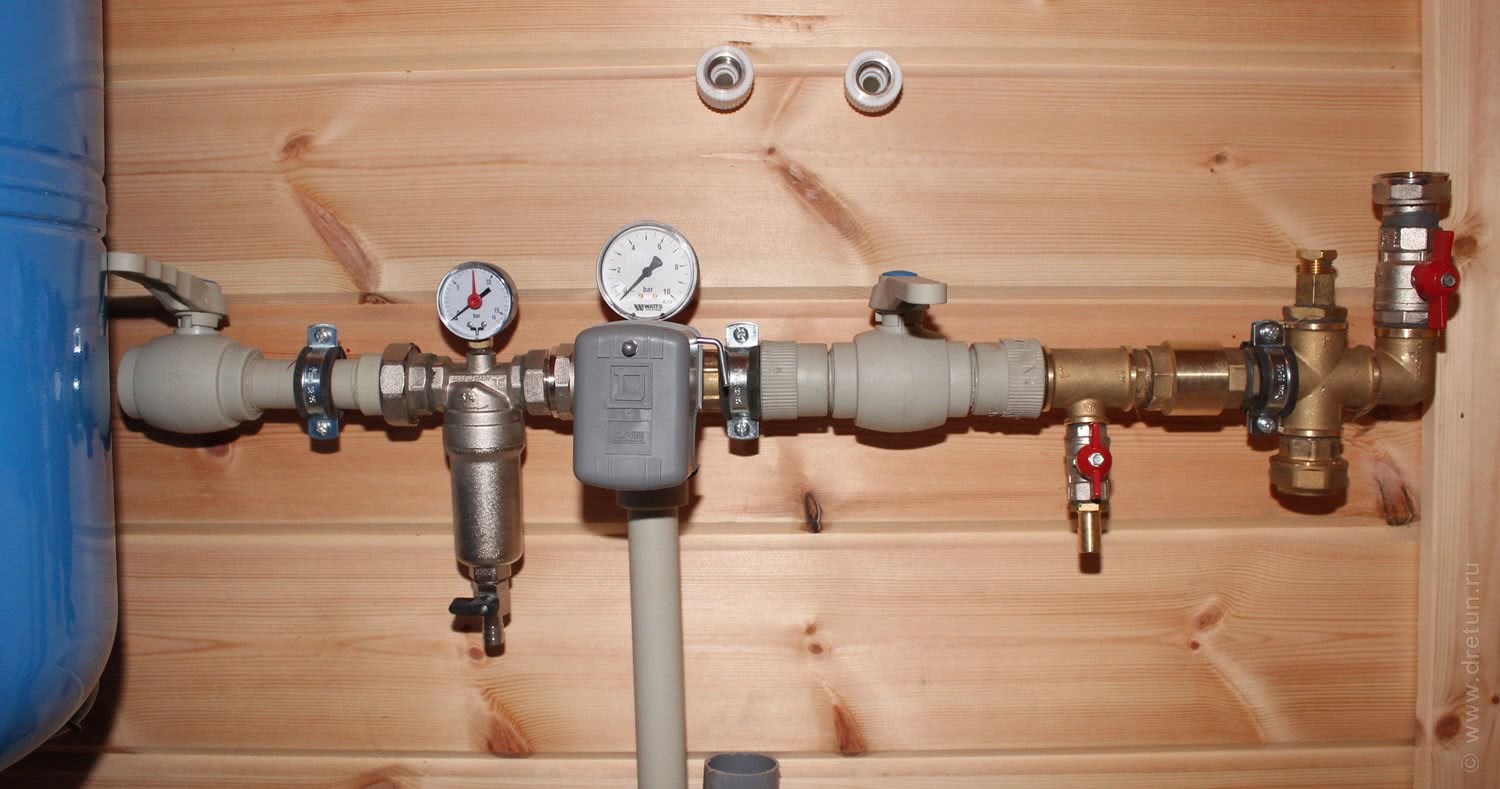

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

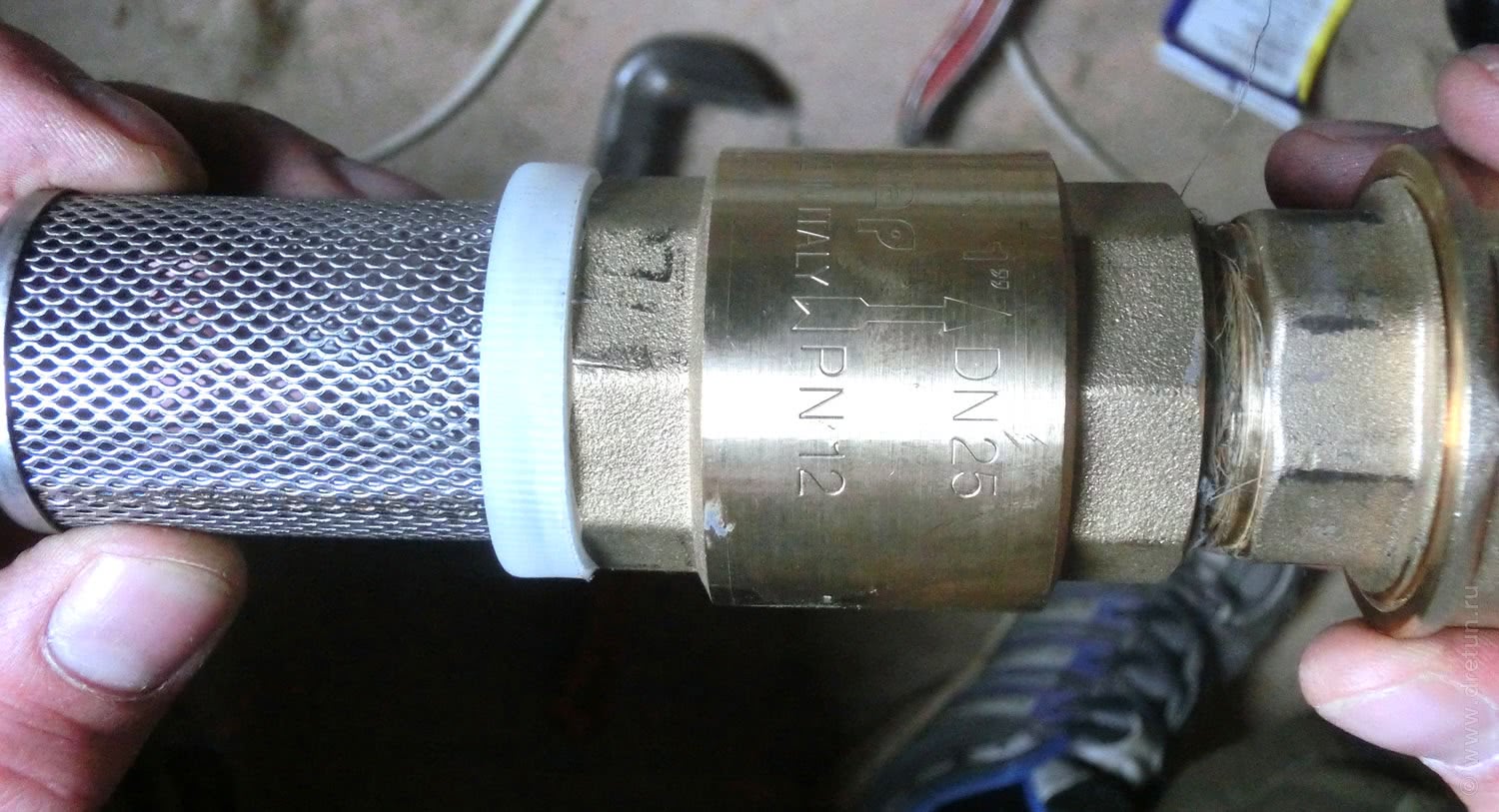

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

• труба ПВХ диаметром 5 см;
• труба ППР диаметром 2,4 см;
• два обратных клапана по 0,5 дюйма;
• заглушки и отводы для трубы;
• болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод

Очень важно, чтобы плотно прилегали прокладки

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками.

Необходимые комплектующие:

• решетка металлическая;
• груша резиновая;
• баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Обратите внимание!  Все швы резервуара должны быть герметично заделаны. Располагать такой насос необходимо в хорошо освещаемом месте.

Обзор популярных моделей

Современный рынок представляют отечественные и зарубежные представители. V107, 19ч21бр, 16ч42р – артикулы наилучших модификаций. Эти изделия характеризуются длительным сроком службы, надежностью, неприхотливостью, ремонтопригодностью. Но главное, монтажные работы можно произвести собственными руками без применения специализированного инструмента и не тратить деньги на работу строительной бригады.

Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.

Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.

Где устанавливается обратный клапан?

В зависимости от поставленных задач, обратный клапан (или, как его еще называют фановый клапан) может быть установлен в нескольких местах. Наиболее часто такие устройства устанавливаются в каждой квартире при входе канализации в общий стояк.

Некоторые думают, что обратный клапан лучше установить общий, на канализационный стояк. Но такое мнение ошибочно. Дело в том, что если стояк забьется внизу (например, в подвале, что часто и происходит), то стоки пойдут наверх и попадут в квартиры первого этажа. Поэтому их владельцам лучше подстраховаться и установить обратный клапан внутри квартиры.

Иногда такие конструкции устанавливают перед сантехническим прибором или группой. Например, в ванной комнате можно смонтировать обратный клапан на канализационной трубе, он предотвратит поступление стоков в ванну, если труба забьется. Также такие устройства необходимо ставить при обратном наклоне трубы.

Как установить обратный клапан?

Чтобы эксплуатация защитного устройства не доставляла проблем, установка должна быть выполнена правильно. В первую очередь во избежание отложений на мембране и пружине, монтировать деталь нужно в вертикальном положении. В противном случае пружина попросту не будет удерживать воду. Где устанавливать запорную арматуру — вверху или внизу, зависит от вида колодца или скважины, особенностей трубопровода. Сверху клапан располагают в том случае, если осуществляется бурение скважины на небольшую глубину (до 8 м). В этом случае, если расположить клапан внизу, отследить сток воды при попадании в водоносный слой можно будет, только задействовав ножной или ручной насос.

Основное назначение обратного клапана при установке на скважинные механизмы — предотвратить постоянный возврат воды в скважину. Таким образом будет экономиться время на подачу воды в краны. Это говорит о том, что запорная арматура устанавливается на выходе из насосного оборудования. Если погружной насос располагается на небольшой глубине и расстояние до дома небольшое, можно установить только один клапан. При больших значениях (глубина, расстояние) потребуется установка двух клапанов — после насоса и на входе в дом либо перед гидроаккумулятором. Если используется насосная станция, то обратный клапан нужно монтировать в скважине (колодце) либо перед входом в насосное оборудование. К слову, второй вариант является предпочтительнее.

Производители защитной арматуры не стоят на месте и позаботились об установке обратного клапана на насосное оборудование:

• перед запорной арматурой для насоса рекомендуется установить фильтр грубой механической очистки;
• современный погружной насос оснащается обратным клапаном прямого действия еще в процессе разработки оборудования;
• в большей степени защита необходима обратному клапану на скважинном насосе, который монтируется на всасывании из скважины либо колодца, для чего используют перфорированную либо сетчатую обойму.

Чтобы установить рассматриваемую деталь своими руками, минимальных сантехнических навыков и необходимых инструментов будет вполне достаточно. Главное, о чем следует помнить при монтаже клапана, — установить его в нужном направлении, о чем свидетельствует стрелка на корпусе устройства.

Особенности установки запорного устройства

Самый оптимальный вариант для монтажа запорного клапана – ремонт квартиры или строительство дома. Именно на этом этапе проще всего спроектировать место его размещения и рассчитать требуемую длину труб. В таком случае запорное устройство будет монтироваться в процессе сборки всей канализационной системы.

Пластиковые обратные клапаны для обустройства внутренних канализационных сетей выпускают с фасонными элементами, облегчаюшими монтаж и декорирующими места прохода через строительные конструкции

Чаще всего случается, что ремонт делать никто не планирует, а клапан ставить надо. Тогда следует выбирать это приспособление, исходя из реалий своей канализационной системы. Если запорный клапан уже выбран и приобретен, можно заниматься вопросом его монтажа.

Есть 2 варианта:

• все сделать самому;
• пригласить сантехника.

В зависимости от материала труб в квартире/доме, будут отличаться способы установки и перечень работ, необходимых при этом. Будет отличаться и цена вопроса – у чугунной арматуры удалить часть для установки на это место запорного клапана значительно дороже, чем аналогичный объем работ с пластиковыми материалами.

Когда выбран вариант с приглашением мастера, то здесь потребуются лишь средства на оплату его услуг. Также желательно проконтролировать работу и проверить качество установки, чтобы впоследствии не возникло проблем. Лучше всего обращаться к сантехнику, обслуживающему дом/закрепленному за определенной территорией.

К пластиковому канализационному трубопроводу обратный клапан подключается с помощью соединительного элемента, рассчитанного на превышение стандартного давления в сети. Протечек он не допускает

Если решено все делать своими силами, то нужно, для начала, посмотреть теорию по монтажу или прочесть краткий инструктаж по установке обратного клапана на систему канализации.

Во-первых, понадобится проверить приобретенное устройство в действии еще до его монтажа. Для этого можно использовать, например, струю воды из крана. Протестировав работоспособность клапана и удостоверившись, что он пропускает лишь в одном направлении воду, можно приступать к следующему этапу.

Второй шаг – измерить длину обратного устройства и разметить место его установки с учетом этих размеров

Здесь важно, чтобы к клапану был свободный доступ – периодически нужно будет проводить ревизию

Когда все размечено, предстоит удалить/отрезать участок трубы, на место которого будет поставлено запорное приспособление. При монтаже нужно использовать уплотнительное кольцо и герметик или фум-ленту, чтобы обеспечить надежное соединение и исключить протекание.

Для подключения обратного клапана в точке изменения направления канализационной ветки используются колена с уплотнителями. Они позволяют создать оптимальный угол изгиба и обеспечивают надежность соединения

Аналогично предстоит поступить с остальными запорными клапанами, если планируется установка отдельных запорных устройств на каждый сантехнический прибор.

Следует правильно расположить клапан, используя инструкцию, прилагаемую к прибору, а можно посмотреть на красную стрелку, указывающую направление движения канализационных стоков.

Когда все стыки канализационной трубы с запорным клапаном надежно изолированы, следует проверить проведенную работу в действии, открыв кран или спустив воду в сливном бачке. Если ничего в месте установки не протекает, значит, все сделано качественно и можно не волноваться.

Вариант с отдельными преграждающими устройствами на каждом сантехническом приборе удобнее – так квартира будет надежнее защищена при возникновении канализационного засора

При установке запорного клапана в общую канализационную трубу на даче/в коттедже, следует также обеспечить свободный доступ к нему, даже если оно находится на улице. Наружную часть канализации вместе с устройством и прочей арматурой следует снабдить греющим кабелем или системой теплоизоляции.

Отличительной характеристике конструкции и назначение клапана обратного типа

Приспособление по размеру небольшое, однако без него поддерживать водонапор в системе не представляется возможным. Оно принадлежит к той сантехнической арматуре, которая предназначается предупреждать изменение направления потока жидкости. Можно повстречать пневматические водонапорные установки, в моделях которых заложен обратный затвор. В большинстве случаев он комплектуется со всасывающим шлангом. Но большинство изделий поставляется без данной детали, ее приходится покупать отдельно. Рабочий принцип аналогичен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в ином.

Имеется очень и очень много видов обратных клапанов. Для использования в бытовых целях применяются:

1. 1. Пружинные муфтовые. Состоят из 2-ух частей, объединенных резьбой и установленной между ними прокладкой из резины.
2. 2. Аналогичные, однако с латунным золотником, имеющим сферообразную форму. Выделяются большой пропускной способностью.
3. 3. Комбинированные пружинные, включающие воздухоотводчика, через который стравливают воздух. Благодаря аналогичным устройствам становится проще обслуживание системы.
4. 4. Пружинные с полипропиленовым корпусом. Ставят на водомерный узел из того же материала.

Место монтажа: подающая магистраль, ввод в независимую систему конкретно за насосом или перед ним. В зависимости от размещения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предохраняют падение давления в системе. Если в начале всасывающей трубы не стоит клапан, то когда насос остановится, вода течет назад, в магистрали появляются воздушные пробки. При запуске «досуха» приходят в негодность уплотнители, после перегорает подмокший электрический двигатель.

Станция насосная с доным клапаном

Современные помпы защищены от подобных грозных последствий, а старые модели от этого не защищены. Но все равно после каждой остановки станции нужно будет заливать воду – так она устроена. Установка арматуры запорной на трубе забора обязательна. Нужно собственно это простое устройство которое работает механически, из-за того что никакая электроника не в состоянии одолеть силу земной тяжести, под влиянием которой жидкость течет из труб, если не стоит клапан обратный.

Трубопроводная арматура запорного типа играет несколько иную роль. Она предназначается в значительной степени оберегать не насос, а систему распределения домашней воды. Закрывая поток, не даёт возвратиться в мембранный бак, поддерживая напор. Монтаж насосной станции без клапана обратного типа на раздаче вызывает гидроудары, работу устройства во внештатном режиме. Установка затвора увеличивает надежность и результативность провода воды, увеличивает рабочий срок сантехоборудования, приборов которые используются в домашних условиях.

Хитрость с водяной станцией в доме

Размеры обратных клапанов зависят от области использования:

• обыкновенный – применяется почти что во всех системах водообеспечения;
• очень маленький – ставится в середине отрезков трубы водяного счетчика;
• не очень большой – располагают на выходе учетного прибора;
• большой – выполняют из чугуна, используются в промышленных системах.

Отливают деталь из латуни: металл устойчив к влиянию солей, минералов и кислот, которые растворены в воде. Материалом для иных элементов служит медь и цинк или специализированные составы полимера. Все прокладки резиновые или силиконовые. Также реализовываются устройства из нержавейки. Они выделяются большой ценой из-за прочности и очень высокой коррозионные стойкости. При возможности приобрести такую деталь не нужно смотреть на стоимость – она служит верой и правдой. Латунную приходится менять или ремонтировать очень часто.

Приспособление для насосной станции

Область использования не исчерпывается станцией с насосом. В бытовых целях клапан обратный применяется:

• на стояках горячей и холодной воды, если жилая площадь в многоэтажке;
• в нагревательных устройствах – электрический водонагреватель, электрическая или колонка газовая;
• для местного отопления приватного дома;
• ими оборудуется канализация для устранения опасных ситуаций.

Как установить обратный клапан

Задача оборудования этого типа – пропускать воду из источника и не давать ей стекать обратно. Место для установки определяется схемой монтажа системы водоснабжения:

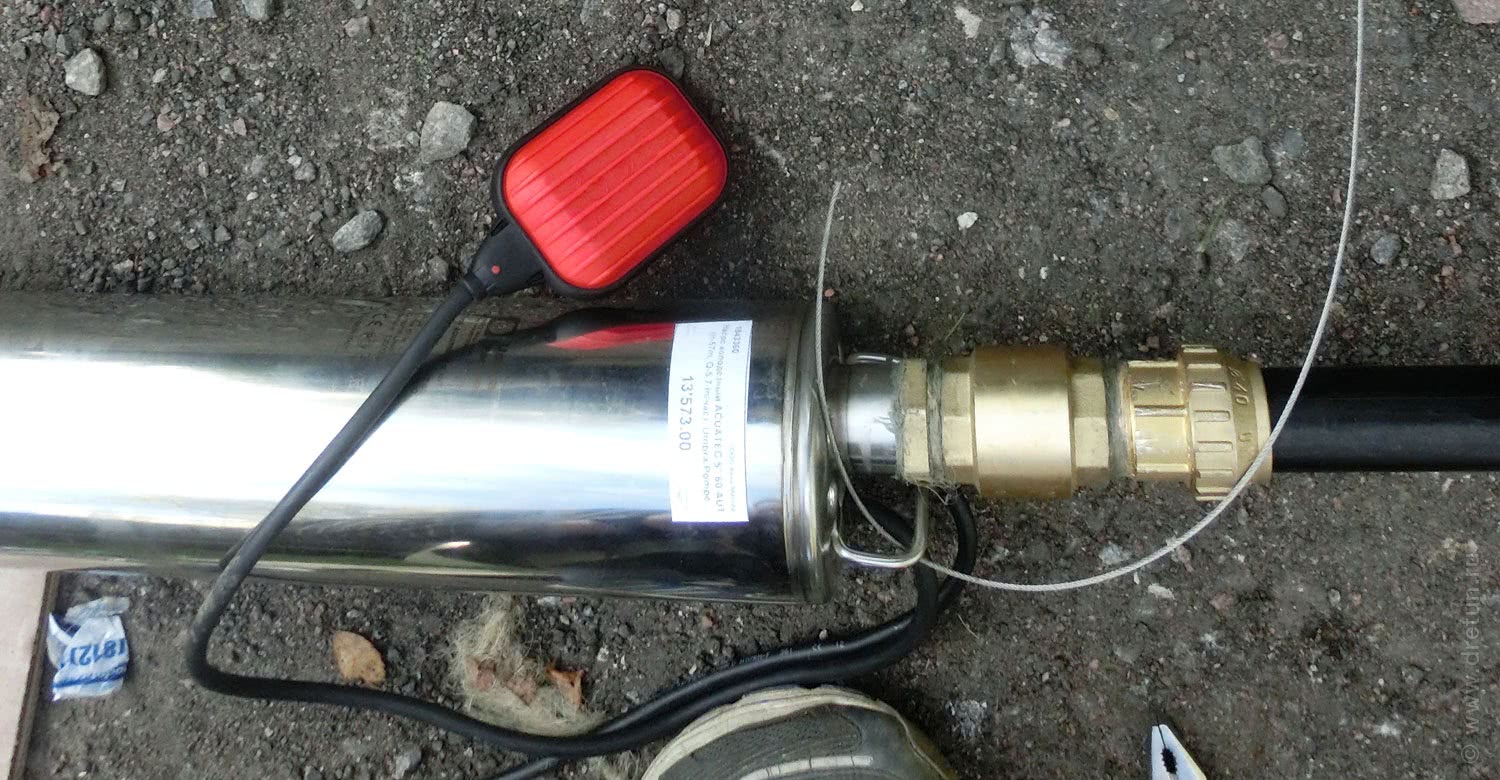

1. Глубинный насос в колодце (скважине). Клапан вставляется после насоса на входе в трубопровод.
2. Поверхностный насос. Обратный клапан монтируется либо перед ним, либо сразу после него (зависит от удаленности насосной станции от источника).
3. Насос в доме. Место монтажа – заборная труба. То есть, при остановке системы вода остается в контуре, как до насоса, так и после.

В процессе монтажа важно сохранить систему герметичной. Учитывая, что нормальное давления в трубопроводе от 1,5 бар, наилучшее соединение – резьбовое

В качестве уплотнителей служат резиновые кольца, идущие в комплекте и ФУМ-летна.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Виды обратно-запорных устройств

По месту установки все обратные клапаны, предназначенные для насосного оборудования, делят на две категории:

Первые предотвращают обратное движение воды и обеспечивают заполнение системы в постоянном режиме, вторые регулируют давление в водопроводе.

Рекомендуем устанавливать оба вида обратно-запорной арматуры, так как функции устройств отличаются. Клапан на всасывающем шланге дополнительно защищает насос от «сухого хода», предотвращает возникновение воздушных пробок, то есть отвечает за исправность насоса. Даже если оборудование изначально снабжено опцией защиты от «сухого хода», благодаря обратному клапану не придется постоянно заливать воду.

Клапаны, которые устанавливают на трубу во внутридомовой разводке, препятствуют возвращению жидкости наружу – к насосу или скважине. Они поддерживают необходимый напор воды и регулируют давление. Главной функцией трубных моделей считается защита насосного и сантехнического оборудования от резких скачков давления и гидроударов.

Схема водоснабжения дома с накопительным баком

Представленная схема легко интегрируется в существующую трубную разводку как в водоснабжение с одним центральным трубопроводом, так и с несколькими. Ее компактность обусловлена использованием свободного пространства над резервуаром, в котором на кронштейнах подвешивается насосная станция.

На рисунке 1 изображена схема водоснабжения частного дома с двумя центральными трубопроводами состоящая из:

• 1 — бака на 500 литров;
• 2 — насоса;
• 3 — ресивера (мембранного бака);
• 4 — реле давления;
• 5 — бронзового пятиконечного переходника;
• 6, 17 — манометра;
• 7 — шланга с армирующей оплеткой;
• 8 — обратного клапана;
• 9 — поплавкового клапана;
• 10 — американки с наружной резьбой;
• 11 — американки с внутренней резьбой;
• 12 — бронзового перехода с емкости на внешнюю резьбу;
• 13, 14 — МРН (муфта резьба наружная);
• 15 — МРВ (муфта резьба внутренняя);
• 16 — бронзового перехода с наружной резьбы на внутреннюю;
• 18 — расходомера;
• 19 — сетчатого фильтра;
• 20 — 26 запорной арматуры.

Всасывающая нагнетающая и распределительная линия выполнена из полипропиленового трубопровода и переходов с диаметрами 32 мм (всас) и 20 мм.
