Обратный клапан для насоса: устройство, виды, принцип работы и тонкости монтажа

Оглавление

Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

  • Тип
  • Условный проход
  • Условное давление
  • ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Возможные неисправности и методы их устранения

Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя. Чаще всего обратный клапан перестает работать:

  • При попадании в корпус мусора и камней;
  • При повреждении пружины;
  • При снашивании поверхности резиновых или пластиковых уплотнителей;
  • Постепенного старения и потери эластичности пластика и резины;
  • Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.

Виды и назначение обратно-запорной арматуры

Размеры у обратного клапана небольшие, но без этой мелочи напор в водопроводной системе поддерживать будет невозможно. Он относится к той категории трубопроводной арматуры, основная его задача которой заключается в предотвращение изменения потока воды в трубах системы водоснабжения вспять.

Бытовое насосное оборудование не рассчитано на ее движение в нештатном направлении.

Обратный клапан используется для пропуска водного потока только в одном направлении, перекрывая ему полностью путь назад (+)

На рынке есть модели насосных станций, в комплектацию которых производители закладывают наличие обратного клапана. К подобным вариантам прилагается шланг всасывания с вмонтированным обратным клапаном. Но в большинстве случаев эту арматуру приходится приобретать самостоятельно.

Ставятся подобные затворы как на всасывающую магистраль, так и на вводе во внутридомовую водопроводную систему сразу за насосом с гидроаккумулятором или перед насосной станцией.

В зависимости от места установки в схеме системы водоснабжения обратные клапаны подразделяются на:

  • Донные. Препятствуют обратному движению поднятой из источника воды при выключении насосного оборудования. Создают условия для эксплуатации агрегата без постоянного наполнения водой перед запуском его самого и всасывающей магистрали.
  • Трубопроводные. В их числе осевые и створчатые разновидности. Предотвращают падение рабочей величины давления в системе.

Если на конце всасывающей трубы насосной станции отсутствует обратный клапан, то при остановке насоса вода под действием силы тяжести начнет стекать обратно. В результате в магистрали будут формироваться воздушные пробки, в условиях “сухого хода” станут разрушаться уплотнители. Как следствие, вода проникнет в электронасос и вызовет его перегорание.

Обратным клапаном может быть оснащена не только начальная точка всасывающей магистрали. Для обеспечения поддержки давления его устанавливают на трубопроводе перед насосной станцией или перед гидробаком при его отдельном размещении

В большинстве своем современные помпы имеют защиту от таких процессов. Но воду для пуска в них придется заливать после каждой остановки агрегата.

В отдельных моделях насосов возможна и вовсе обратная раскрутка рабочего колеса, что может повлечь его выход из строя. Установка этой арматуры на линии забора жидкости из источника обязательна, иначе никакая электронная защита водонапорному агрегату не поможет.

При соединении нескольких насосных станций в единый узел обратные клапана защищают выключенный агрегат от давления работающих устройств

С трубопроводным обратным клапаном ситуация несколько иная. Здесь он больше защищает не насос, а систему водораздачи внутри дома. Запирая воду в трубах, не давая ей вернуться назад в гидроаккумулятор, обратный затвор способствует поддержанию в системе требующегося значения рабочего напора. Без него вода будет стремиться назад в аккумулирующий бак, заставляя его работать в нештатном режиме.

Обратные клапаны повышают эффективность и надежность работы насосной станции, защищая при этом насос, сантехнику и водопроводную систему от гидравлических ударов. В целом – незаменимое устройство. Но на открытие затвора воде приходится тратить усилия, что снижает давление потока после его прохождения на 0,1–0,3 атм.

Виды трубных обратных клапанов

В зависимости от условий установки и особенностей водопроводной системы устанавливают клапаны, различающиеся конструкцией, размерами, материалом и способом крепления. Одни предназначены для труб небольшого диаметра и эксплуатации в быту, другие – для централизованной подачи воды.

Рассмотрим основные классификации обратных клапанов для воды.

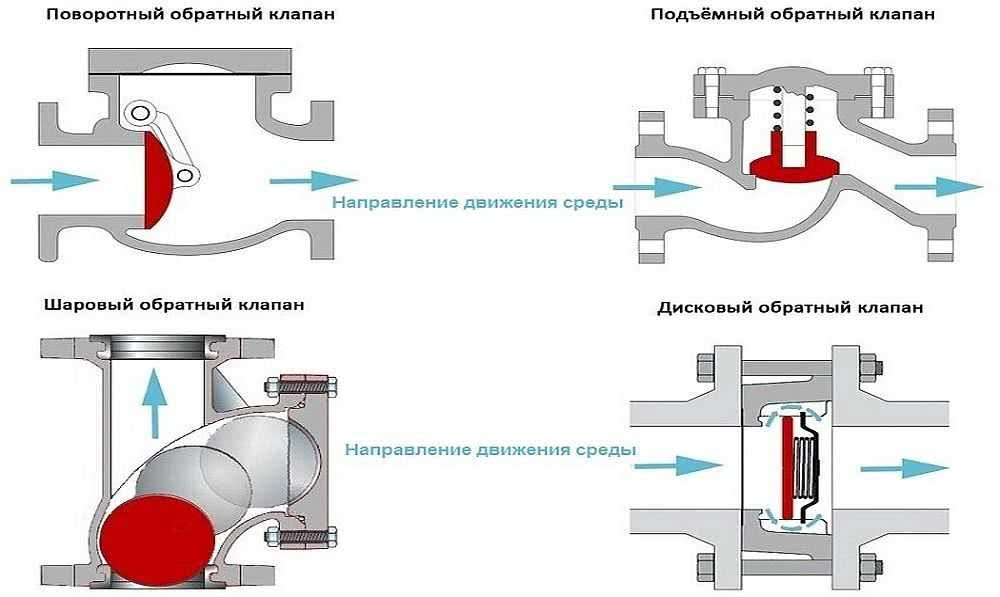

По виду запирающего элемента

Часть клапана внутри корпуса, отвечающая за перекрывание сечения, бывает различной конфигурации.

По запирающему элементу выделяют следующие типы устройств:

  • Подъемные, в которых затворное устройство перемещается вверх/вниз в зависимости от наличия или отсутствия напора воды в трубе. За динамику отвечает пружина, а в качестве затвора выступает золотник.
  • Поворотные, также оснащенные золотником – откидной створкой или «лепестком». При включении насоса она откидывается и освобождает путь для жидкости, при выключении – захлопывается, перекрывая сечение.
  • Двухстворчатые, перекрывающие путь потоку воды двумя соединяющимися створками.

Движение запорного элемента происходит параллельно, перпендикулярно оси или под углом, поэтому производители рекомендуют некоторые устройства устанавливать только на горизонтальных трубах, другие – и на вертикальных.

Для бытового использования целесообразно приобретать пружинные клапаны, отличающиеся простой конструкцией и легкостью монтажа. Если вы решили самостоятельно оснастить насосную систему обратно-запорной арматурой, рекомендуем именно такую модель.

Конструкция пружинного клапана состоит их следующих элементов:

  • латунный корпус (стальной, полимерный), состоящий из двух частей – основания и крышки с седлом;
  • тарельчатый элемент с резиновым уплотнителем, который упирается в седло;
  • шток, выполняющий функции центрирования и держателя;
  • пружина для возврата запорного элемента в начальное состояние.

Такие клапаны, как поворотные, в бытовом водоснабжении почти не используются, зато часто применяются для промышленных трубопроводов, диаметр которых достигает 0,5 и даже 1,5 м.

По типу крепления

Врезку в трубу производят различными способами, которые выбирают в зависимости от трубного материала и условий монтажа.

Наиболее приемлемыми признаны четыре вида клапанов:

  • фланцевые;
  • межфланцевые;
  • муфтовые;
  • сварные.

В системах, сопряженных с насосными станциями, целесообразно применять муфтовый тип с пружинным механизмом и простой установкой. Но в более «серьезных» сетях, например, для оборудования подачи воды в многоквартирный дом, успешно используют все вышеперечисленные виды.

Фланцевые клапаны названы по элементам крепления – фланцам. Они отличаются большими размерами и весом, изготавливаются из стали или чугуна. Основная сфера использования – подача жидкостей или газов в промышленных масштабах

Межфланцевые устройства крепят без фланцев. Их часто применяют в пневматических и гидравлических системах, испытывающих гидроудары. Для смягчения воздействия монтируют вместе с демпферными амортизаторами

Резьбовые муфты – наиболее удобные клапаны для монтажа в бытовую сеть. Крепление обеспечивают два резьбовых перехода, диаметр которых измеряется в дюймах. Более надежными считаются изделия с металлическими затворами, нежели с пластиковыми

По материалу изготовления

Корпуса клапанов производят из материалов, надежно защищающих внутренний механизм, не деформирующихся от воздействия внешней среды и жидкости, протекающей по трубам.

Обратный клапан на трубу бывает:

  • стальной;
  • чугунный;
  • бронзовый;
  • латунный;
  • пластиковый.

Изделия, установленные около центробежных насосов в системе отопления, должны быть металлическими, так как пластик не предназначен для горячей воды.

Чугунные клапаны отличаются большим весом и шероховатостью материала. Но их не применяют для оборудования автономных домашних сетей, а устанавливают только для промышленной эксплуатации на трубы большого диаметра.

Устройства из пластика легкие и недорогие, установка их происходит очень быстро. Но их нельзя применять к серьезным системам водообеспечения дома.

Внутренние части – седло, затворы, шток – клапанов делают из полимеров, нержавейки или алюминия. Они отличаются прочностью и устойчивостью к коррозии. Действующий элемент, пружинку, изготавливают из специальной пружинной стали, имеющей увеличенный срок службы.

В клапанах, установленных на централизованных магистралях и промышленных объектах, выдерживающих большую нагрузку, для плотного прилегания затвора к седлу применяют пластиковые или резиновые уплотнители.

2 Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

  • корпус с рабочей камерой;
  • регулирующий орган;
  • исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом

При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

Она может выполняться в нескольких вариантах:

  1. 1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
  2. 2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
  3. 3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

  • муфтовые – применяется резьба;
  • фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
  • межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

  • На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.
  • На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
  • При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
  • На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

Устройство и принцип действия

Прежде чем заняться подбором автоматических отсечных приборов, следует узнать подробнее, какие они бывают, чем отличаются друг от друга, из каких материалов изготавливаются. Изделие любого типа состоит из практически одинакового набора основных элементов.

Корпус

Может быть выполнен из коррозионностойких материалов: латуни, нержавеющей стали, чугуна или полипропилена. На поверхность наносится стрелка, указывающая направление движения среды, величина давления на которое он рассчитан, в мегапаскалях (МПа), и диаметр в дюймах или миллиметрах.

Запорный орган

Может иметь форму шара, диска, тарелки. В некоторых моделях запорный орган выполнен в виде створок, как диск, разрезанный пополам. Выше линии разреза и параллельно ему вмонтирована ось, на которую надеты пружины створок.

Пружина

Удерживает запорный орган в положении «закрыто» при отсутствии давления. С включением насоса, запорный орган сжимает пружину и открывает проход, переходя в положение «открыто».

Уплотнение

Седло клапана уплотняется полимерным материалом, обеспечивая его плотное прилегание и герметичность, а положении «закрыто». Материалом для уплотнения чаще всего выбирают PTFE, проще говоря – фторопласт.
Несмотря на некоторые отличия, изделия всех типов имеют общий принцип действия:

  • вода поступает в аппарат и давит на запорный орган;
  • пружина, прижимающая запорный орган к седлу сжимается;
  • запорный орган двигаясь следом за сжимающейся пружиной отрывается от седла, освобождая проход в нужном направлении;
  • при снижении напора воды, пружина разжимается и давит на запорный орган, прижимая его к седлу, закрывая проход.

Таким образом исключается любая возможность изменения направления движения воды в трубопроводе.

Какие бывают клапаны

С учетом конструктивных особенностей различают следующие виды приборов:

  • подъемные;
  • лепестковые;
  • двустворчатые;
  • гравитационные.

Есть смысл познакомиться с каждым из них поближе.

Гравитационные клапаны

Большинство устройств можно отнести к пружинным. Исключение составляю гравитационные клапаны, механизм которых обходится без пружин. Их запорный орган так же открывается напором воды. При отсутствии давления он возвращается на место под действием собственного веса (гравитации). Конструкция их чрезвычайно проста. Диск запорного органа одним краем подвешен на оси, закрепленной в корпусе. Под давлением воды, диск поворачивается на оси и поднимается свободным краем вверх, открывая путь воде. При отсутствии воздействия диск под собственной тяжестью возвращается на седло, закрывая проход для воды.

К гравитационным относят лепестковый (на фото внизу) и редко используемый шаровый клапан. В первом случае происхождение названия можно объяснить схожестью запорного органа с лепестком. Во втором – проход воды закрывает и открывает полый шар, выполненный из легких коррозионностойких материалов.

Подъемные

Запорный механизм подобных устройств представляет собой металлический диск, скользящий по пластиковому штоку, пропущенному через отверстие в его центре. Концы штока проходят сквозь отверстия золотниковых тарелок, предотвращая его осевые смещения. Между запорным органом и одной из золотниковых тарелок установлена пружина. При подаче воды на вход устройства, диск затвора поднимается, сжимая пружину. Отсюда его название – подъемный.

Двустворчатые

Запорный орган в подобных устройствах состоит из двух половинок диска, закрепленных на стальной оси, на которую к тому же надеты пружины, удерживающие створки в положении «закрыто». По давлением воды створки раскрываются пропуская воду.

Интересно! В положении «открыто» створки напоминают крылья. Отсюда его народное название – бабочка.

Отличительной характеристике конструкции и назначение клапана обратного типа

Приспособление по размеру небольшое, однако без него поддерживать водонапор в системе не представляется возможным. Оно принадлежит к той сантехнической арматуре, которая предназначается предупреждать изменение направления потока жидкости. Можно повстречать пневматические водонапорные установки, в моделях которых заложен обратный затвор. В большинстве случаев он комплектуется со всасывающим шлангом. Но большинство изделий поставляется без данной детали, ее приходится покупать отдельно. Рабочий принцип аналогичен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в ином.

Имеется очень и очень много видов обратных клапанов. Для использования в бытовых целях применяются:

  1. 1. Пружинные муфтовые. Состоят из 2-ух частей, объединенных резьбой и установленной между ними прокладкой из резины.
  2. 2. Аналогичные, однако с латунным золотником, имеющим сферообразную форму. Выделяются большой пропускной способностью.
  3. 3. Комбинированные пружинные, включающие воздухоотводчика, через который стравливают воздух. Благодаря аналогичным устройствам становится проще обслуживание системы.
  4. 4. Пружинные с полипропиленовым корпусом. Ставят на водомерный узел из того же материала.

Место монтажа: подающая магистраль, ввод в независимую систему конкретно за насосом или перед ним. В зависимости от размещения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предохраняют падение давления в системе. Если в начале всасывающей трубы не стоит клапан, то когда насос остановится, вода течет назад, в магистрали появляются воздушные пробки. При запуске «досуха» приходят в негодность уплотнители, после перегорает подмокший электрический двигатель.

Станция насосная с доным клапаном

Современные помпы защищены от подобных грозных последствий, а старые модели от этого не защищены. Но все равно после каждой остановки станции нужно будет заливать воду – так она устроена. Установка арматуры запорной на трубе забора обязательна. Нужно собственно это простое устройство которое работает механически, из-за того что никакая электроника не в состоянии одолеть силу земной тяжести, под влиянием которой жидкость течет из труб, если не стоит клапан обратный.

Трубопроводная арматура запорного типа играет несколько иную роль. Она предназначается в значительной степени оберегать не насос, а систему распределения домашней воды. Закрывая поток, не даёт возвратиться в мембранный бак, поддерживая напор. Монтаж насосной станции без клапана обратного типа на раздаче вызывает гидроудары, работу устройства во внештатном режиме. Установка затвора увеличивает надежность и результативность провода воды, увеличивает рабочий срок сантехоборудования, приборов которые используются в домашних условиях.

Хитрость с водяной станцией в доме

Размеры обратных клапанов зависят от области использования:

  • обыкновенный – применяется почти что во всех системах водообеспечения;
  • очень маленький – ставится в середине отрезков трубы водяного счетчика;
  • не очень большой – располагают на выходе учетного прибора;
  • большой – выполняют из чугуна, используются в промышленных системах.

Отливают деталь из латуни: металл устойчив к влиянию солей, минералов и кислот, которые растворены в воде. Материалом для иных элементов служит медь и цинк или специализированные составы полимера. Все прокладки резиновые или силиконовые. Также реализовываются устройства из нержавейки. Они выделяются большой ценой из-за прочности и очень высокой коррозионные стойкости. При возможности приобрести такую деталь не нужно смотреть на стоимость – она служит верой и правдой. Латунную приходится менять или ремонтировать очень часто.

Приспособление для насосной станции

Область использования не исчерпывается станцией с насосом. В бытовых целях клапан обратный применяется:

  • на стояках горячей и холодной воды, если жилая площадь в многоэтажке;
  • в нагревательных устройствах – электрический водонагреватель, электрическая или колонка газовая;
  • для местного отопления приватного дома;
  • ими оборудуется канализация для устранения опасных ситуаций.

Этапы установки

При подборе невозвратного клапана нужно учитывать показатели номинального давления, пропускную способность и проходной диаметр. Все эти данные указаны в технических документах. Установку можно провести своими руками, руководствуясь приложенным руководством.

В зависимости от месторасположения запорная арматура делится на донную и трубопроводную. Первый тип клапанов предотвращает возвращение водного потока, поднятого из скважины либо абиссинского колодца, когда станция отключена. Вторые предохраняют от снижения напора в водоподающей сети.

Подключение клапанного элемента ведется к автономной системе сразу после насоса либо перед ним. Первый вариант выбирают, если насосный аппарат способен запускаться при закрытом кране. Напорный элемент может быть оборудован вмонтированным переходным фитингом для всасывающей трубы. Если он отсутствует, нужно купить эту деталь и поставить на насос.

Самостоятельный монтаж невозвратного клапана производят в следующем порядке:

  1. Подбирают модель и проверяют работоспособность. Для этого производят продувку ртом с двух сторон. С одной затвор открывается, с другой удерживает воздух.
  2. Выявляют верное направление монтажа по стрелке на корпусе.
  3. Наворачивают клапанный элемент на резьбу, заранее намотав уплотнитель.
  4. Подтягивают запорное оборудование посредством газового ключа. Главное не перестараться – корпус способен лопнуть.

Донный клапан ставят вместе с сетчатым фильтром, очищающим воду от песка и предохраняющим внутренности прибора от износа. Меньше всего загрязняются устройства, оборудованные пружинным элементом и подъемным запором. Чтобы правильно установить обратный донный клапан с сетчатым фильтром на насосную станцию, лучше сразу приобрести вариант с сеткой. Есть изделия со съемным фильтрующим элементом для простой замены.

Проще всего производить монтаж клапана с помощью межфланцевого соединения. Но в частных домах в основном используют устройства с резьбовым муфтовым соединением по причине их дешевизны.

Необходимо проверить работу невозвратного клапана для насосной станции и после монтажа. Для этого понадобится повернуть рычаг в нужную сторону. Результатом будет подача воды.
