Как выбрать плоские и тонкие радиаторы отопления

Оглавление

Низкие радиаторы отопления

Ассортимент типоразмеров алюминиевых батарей

Низкие варианты отопительных конструкций выполняют из разных материалов: стали, алюминия, чугуна и других сплавов

На это обязательно обращают внимание при выборе модели

Алюминиевые конструкции

Отличаются сравнительно небольшой массой, поэтому не требуют специального обучения перед монтажом и привлечения бригады строителей. Модели небольшие по размеру, но имеют высокую степень теплоотдачи.

Стальные

Чаще всего выпускаются в виде трубчатых отопительных элементов. Подходит для обустройства отопления в небольших по высоте простенках. Приблизительный размер перегородки для низких трубчатых батарей составляет порядка 180 мм.

Биметаллические варианты

Такой тип подходит для организации отопления в помещениях с панорамными окнами. Конструкция с биметаллического материала отличается высокими показателями производительности. Отлично контактирует с другими материалами. Эта способность необходима при коммутации нагревателя с другими элементами системы отопления.

Горизонтальные конвекторы

В нижней части пространства сосредоточен самый холодный воздух.

Горизонтальные модели распространены намного шире вертикальных. Это объясняется объективными причинами: современные окна стали выше и больше, и под ними уже не помещаются обогреватели привычных размеров. Размеры узких радиаторов отопления составляют 150, 200, 250 и 300 мм.

Кроме того, работа низкого конвектора намного эффективнее, так как внизу концентрируется наиболее холодный воздух, следовательно, теплопередача происходит активнее. Хотя, если сравнивать КПД со стандартным прибором, то низкий обогреватель проигрывает.

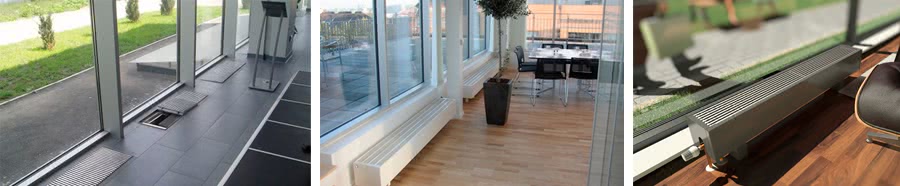

Большое окно требует установку низкого изделия.

Низкие горизонтальные модели чаще всего представляют собой две или три трубки с вертикальным оребрением. Основная часть энергии передается за счет прямой теплопередачи и конвекции.

Также встречаются чугунные секционные разновидности, панели и батареи из трубчатых секций с алюминиевым оребрением. К отдельной группе следует относить плинтусные и подпольные модели, так как они сильно отличаются правилами подключения, обвязки и монтажа.

Встраиваемый в пол конвектор.

Важно! Горизонтальные низкие приборы существенных отличий в подключении и установке не имеют, за исключением моделей со скрытым монтажом

Плинтусное отопление

Этот вид отопительных приборов появился в нашей стране не так давно. Это очень похожие на медно-алюминиевые радиаторы устройства: та же медная трубка, на которую надеты медные или алюминиевые конвективные пластины. Просто у них другой способ соединения, компоновки и другие габариты. В нагревательные модули (трубки с пластинами) могут вставляться ТЭНы или они могут собираться в замкнутые контура, по которым циркулирует теплоноситель. Располагаются они вдоль пола по периметру стен, прикрываются металлическими декоративными накладками. По ширине — около 3см, по высоте 12-20 см в зависимости от мощности. Точно низкие радиаторы.

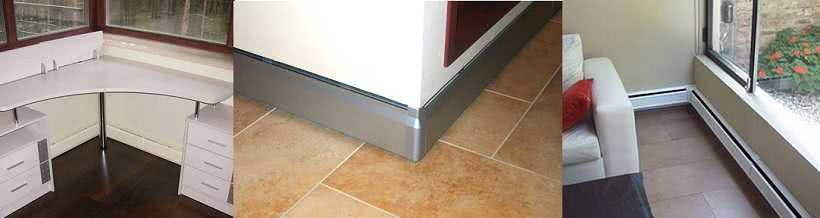

Так выглядит плинтусное отопление. Больше никаких других отопительных приборов

Достоинства, недостатки

Достоинство в том, что большая часть тепла (70-80%) передается тепловым излучением. От тепла, поднимающегося от теплых плинтусов, нагреваются в первую очередь стены. Они затем начинают излучать тепло. Потому в комнате наблюдается более равномерная температура, и теплый воздух не скапливается вверху.

Еще один плюс — очень компактные размеры и при этом довольно большая теплоотдача: один метр выдает на средних температурах 180-280 Вт. К тому же они не бросаются в глаза и предоставляют широкий простор для дизайнерских решений.

Минус один — высокая цена.

Область применения

Выбор низких радиаторов широк: они есть в любой группе. К любым условиям и требованиям можно подобрать подходящий вариант.

Вертикальные батареи

Нестандартный дизайн – нестандартные приборы.

Модели с вертикальной ориентацией встречаются намного реже, и чаще всего доступны в магазинах только под заказ. Это связано с тем, что такие изделия используются, в основном, для создания необычных интерьеров.

С технической точки зрения вертикальная ориентация невыгодна, так как вверху находится нагретый воздух, что снижает интенсивность теплоотдачи. Также снижается активность конвекции, теплые массы скапливаются под потолком.

В интерьере кухни.

Художественная ценность батарей с вертикальной установкой сомнений ни у кого не вызывает: часто без них не обойтись, особенно в помещениях с колоннами, высокими окнами на всю стену, большим количеством проемов и ниш в стенах.

Однако подобные интерьеры встречаются только в богатых домах, поэтому цена вертикальных моделей высока, а популярность в широких массах низка.

На опорной колонне.

Важно! Вертикально ориентированные обогреватели чаще всего решают чисто художественные задачи и распространены мало. Отопительные приборы с зауженным профилем нашли широкое применение в помещениях с нестандартным дизайном или увеличенными окнами

Чтобы прочувствовать специфику использования подобных изделий, смотрите видео в этой статье

Отопительные приборы с зауженным профилем нашли широкое применение в помещениях с нестандартным дизайном или увеличенными окнами. Чтобы прочувствовать специфику использования подобных изделий, смотрите видео в этой статье.

Особенности эксплуатации

Стальные радиаторы рекомендуется использовать при организации частного отопления

Батареи из стали или алюминия не всегда подходят для эксплуатации. Алюминий не совместим с медными элементами, которые часто применяют для заглушек или в качестве соединителей и кранов. Для стали недопустимо присутствие большого количества кислорода, так как под его воздействием она начинает быстро ржаветь.

Батареи из данных материалов допускается использовать в квартирах при соблюдении всех требований по эксплуатации

Не менее важно учитывать, что радиаторы из легких и тонких сплавов рационально монтировать при организации индивидуального отопления

Как правильно выбрать узкие радиаторы

Таблица выбора радиатора отопления по тепловой мощности

При выборе узких отопительных конструкций для установки в домашних условиях необходимо руководствоваться разными факторами. Если их игнорировать, можно столкнуться с проблемой неправильного функционирования конструкции.

  • Давление общей системы отопления.
  • Качество теплоносителя и его тип.
  • Диапазон рабочих температур теплоносителя.
  • Проведение ежегодных гидравлических ревизий.

При этом стоит учитывать материал радиаторов. Часто владельцы домов ошибаются, выбрав алюминиевые конструкции. Они очень требовательны к чистоте воды, поэтому способны быстро выйти из строя. Для водяного или парового теплоносителя такие элементы лучше использовать при условии, что установлен специальный фильтр очистки системы.

Высокие радиаторы — нестандартный подход к отоплению

Не всегда есть возможность или желание установить радиатор обычного размера и вида. Иногда не хватает места, а иногда просто не хочется банальностей. В любом случае выбор есть:существует множество нестандартных отопительных приборов. Очень интересно смотрятся в интерьере высокие радиаторы. Это обычные отопительные приборы только нестандартного размера. Они обычно имеют небольшую ширину (ограниченную) и солидную высоту. Высокие и узкие они хорошо становятся в небольших простенках. Иногда отопительные стенки из высоких трубчатых радиаторов ставят как разделитель помещений. Тогда только одна из сторон крепится к стене, а вторая устанавливается на ножках.

Выбираем низкие батареи отопления для панорамных окон

Среди множества разновидностей установок для отопления помещений можно выбрать изделия на любой вкус, соответствующие самым разным требованиям. Помимо стандартных батарей, которыми обогревается большинство зданий, существуют приборы, имеющие особые параметры. В данном обзоре речь пойдет о низких радиаторах отопления.

Что это такое и для чего используется?

Для помещений с нестандартными оконными проемами или небольшой полезной площадью применяют особый вид батарей, отличающихся от традиционных высотой. Она составляет всего 200-450 мм. Используются низкие радиаторы для панорамных окон с большой площадью остекления, в спортивных сооружениях (бассейны, тренажерные залы), зимних садах и оранжереях либо в помещениях, площадь которых не позволяет установить изделия стандартного размера (малогабаритное жилье с низкими подоконниками).

Узкие батареи отопления

Разновидности

Пример современного дизайна с использованием узкого радиатора.

Определение «узкий» представляется достаточно обтекаемым и размытым, поэтому необходимо внести некоторую ясность.

Начнем с того, что узкой можно называть не только горизонтальную, но и вертикальную проекцию изделия, таким образом, получим две группы:

  1. Узкие горизонтальные приборы, у которых высота намного меньше ширины, то есть рассматривается горизонтальная проекция корпуса;
  2. Вертикальные приборы, у которых ширина намного меньше высоты, а объектом рассмотрения является вертикальная проекция корпуса.

Важно! Вертикальные и горизонтальные батареи применяются по-разному и решают различные технические и дизайнерские задачи

Узкая горизонтальная модель.

Данная группа конвекторов может подразделяться на основании общепринятой классификации, поэтому мы можем смело выделить такие разновидности:

  • Трубчатые регистры. выполненные из стали, меди или чугуна. Конструкция представляет собой систему вертикальных или горизонтальных трубок, соединенных коллекторами, она весьма популярна в узкопрофильном исполнении;
  • Секционные чугунные батареи. Это привычная для жителей постсоветских городов модель, которая также весьма популярна при производстве нестандартных изделий;
  • Секционные конвекторы с оребрением. Это современные алюминиевые или биметаллические приборы с характерными вертикальными пластинами;
  • Стальные панели. Представляют собой сваренные профильные стальные пластины, которые образуют внутренние каналы за счет профилирования. По каналам циркулирует теплоноситель и греет панель.

Важно! Каждый тип конструкции имеет свои плюсы и минусы, поэтому при проектировании системы отопления своими руками лучше прочитать отдельные статьи на нашем сайте, посвящённые типам радиаторов

Существуют модели нестандартных типов.

Кроме всего прочего, узкие конвекторы могут быть сделаны из различных материалов. Используемый материал также сильно влияет на эффективность прибора, поэтому следует учитывать данный фактор.

Сегодня производят батареи из таких металлов:

Самая высокая теплоотдача наблюдается у медных и алюминиевых изделий, однако первые слишком дороги, а вторые – требовательны к теплоносителю и давлению в системе. Стальные приборы боятся гидроударов и коррозии, чугунные — слишком тяжелы и инертны.

Компромиссным решением считается биметаллический сталь-алюминиевый радиатор.

Эффективность теплоотдачи зависит от материала корпуса.

Важно! Классификация и различия разновидностей приборов не зависят от их размеров и производятся по общим правилам

Назначение

Нестандартная форма решает технические и художественные задачи.

Поговорим о назначении узких отопительных приборов. Зачем же они нужны?

Дело в том, что далеко не всегда удается успешно вписать в интерьер стандартные изделия, особенно в современных квартирах и домах. Как известно, радиаторы принято устанавливать под окнами, но современные тенденции стремятся к увеличению оконных проемов, и привычные батареи просто не помещаются на подоконном простенке.

Часто окно занимает всю высоту стены. В этом случае монтируют подпольные конвекторы, либо рядом с окном ставят высокий и узкий радиатор, который решает проблему обогрева данной области дома.

Вертикальная батарея у окна.

Нередко встречаются дома с нестандартной дизайнерской планировкой, которая не предполагает обычного размещения батарей. В этом случае обогреватели могут быть установлены в специальных нишах, на простенках или в углах.

Помещения ванных комнат и туалетов, а также кухонь и прихожих часто имеют необычные формы и размеры. Здесь также оказывается уместным использование конвекторов с зауженными габаритами.

Наконец, часто бывает так, что сам прибор непривычной формы становится аксессуаром и украшает помещение, формирует его стиль и создает определенную атмосферу. В таком случае его применение носит чисто художественный характер.

Иногда инструкция предполагает использование колонн для монтажа батарей.

Важно! Использование зауженных радиаторов связано с тем, что стандартные приборы не помещаются или плохо вписываются в интерьер, а также по причине дизайнерских изысков архитектора. Как правило, играют роль обе причины

Лучшие известные производители и модели: характеристики и цены

Buderus Logatrend K-Profil 11 300

Немецкая фирма Bosch производит радиаторы под маркой Buderus в России в городе Энгельс. Продукция полностью соответствует ГОСТу. Владельцы отмечают в отзывах широкий выбор изделий по размерам. Батареи этой фирмы хороши тем, что у них нет деления на фронт и тыл. Конфигурация без задней планки позволяет монтировать батарею любой стороной.

Высота прибора не рекордная, но достаточно небольшая – 300 мм, длина – 400-3 000 мм. Тепловая мощность зависит от размера батареи и температуры теплоносителя. Эти показатели бывают в пределах 136-15 083 Вт. Радиаторы рассчитаны на принудительный способ циркуляции. Также среди достоинств можно отметить хорошее и надежное покрытие, доступные цены, ниже, чем у зарубежных, не локализированных поставщиков.

Из недостатков можно отметить разве что отсутствие еще более низких моделей высотой 200 мм, довольно слабые кронштейны и трудности очистке от пыли.

Kermi FKO 22 200

Эта швейцарская компания с производством в Германии, выпускает широкий ряд радиаторов, которые используются в различных местах. Владельцы в отзывах отмечают широкие возможности использования батарей в дизайнерских проектах. Им также нравится большой выбор изделий по длине. Kermi FKO 22 200 относится к лучшим радиаторам производителя, поскольку сочетают в себе оптимальную эффективность и проверенное временем качество.

Также стоит отметить стойкое и качественное покрытие по технологии (КЭФ) – наиболее эффективной и экологичной на сегодня. Выпускаются длиной от 600 до 2 600 мм, мощностью 510-2 210 Вт. Рабочее давление – 10 бар. Из недостатков можно отметить лишь высокие цены.

Purmo Ventil Compact 200

Финский бренд выпускает стальные радиаторы с 50-х годов прошлого столетия. Радиаторы имеют высоту 200 мм, длину 600-3 000 мм. Особенностью является универсальный тип подключения, радиаторы имеют два нижних и четыре боковых присоединительных отверстия с внутренней резьбой. Уже в базовой комплектации имеется терморегулятор. Под заказ возможно исполнение в любом цвете. В целом, приборы известны как надежные и беспроблемные.

Тепловая мощность, в зависимости от длины, находится в пределах от 589 до 2 942 Вт. Максимально допустимое рабочее давление – 10 бар. Толщина стали соответствует EN-442, т.е. равна 1,2 мм, что достаточно, но уступает некоторым моделям с толщиной 1,4 мм. Из недостатков лишь высокие цены на приборы.

Radena CS 150

Биметаллические радиаторы отопления с межосевым расстоянием 150 мм, однако полной высотой 250 мм. Отличаются продуманной формой вертикального и горизонтального коллекторов, которые представляют собой широкий эллипс, это позволяет сильно уменьшить гидравлическое сопротивление. Также из особенностей стоит отметить толщину стенок – 1,9 мм. Объем теплоносителя в радиаторе крайне мал (0,13 л на секцию).

Максимальное рабочее давление – 25 атм., теплоотдача на 1 секцию – 120 Вт. Всего может быть от 6 до 16 секций, длина прибора при этом до 1 184 мм

Обратите внимание, что диаметр резьбового соединения у радиатора нестандартный – 1″

Loten Grey Z 750 180 мм

Российские стальные трубчатые батареи под этой маркой имеют горизонтальное положение теплопроводящих профилей. В производстве использованы последние технологии и качественные материалы. Поэтому изделия отличаются высокой прочностью и долговечностью. Стоит отметить и крайне привлекательный дизайн, радиаторы могут быть исполнены в любом цвете стандарта RAL. Компания не экономит на количестве материалов. Толщина стенок труб составляет 2,5 мм.

Ширина батареи – 750 мм, в данном низком варианте всего 4 секции с суммарной теплоотдачей 366 Вт. Конструкция рассчитана на рабочее давление до 16 атм., что позволяет установить радиаторы в любую закрытую систему. В зависимости от вариации исполнения, возможно как нижнее, так и боковое подключение. При всех преимуществах это одни из самых недорогих трубчатых приборов отопления, недостатки обнаружить довольно трудно.

Rettig Column H-2x200x700

Еще одна стальная трубчатая модель с горизонтальными секциями от финского концерна, но с производством в Германии. Привлекательные по дизайну, могут быть окрашены в любой цвет, не вызывают вопросов касательно надежности, однако по техническим характеристикам несколько уступают предыдущим Grey Z. При ширине 700 мм теплоотдача составляет 319 Вт, что в пересчете на кВт/м – меньше. Ниже и допустимое рабочее давление – 10 атм., поэтому радиаторы подходят не во все системы отопления многоквартирных домов.

Возможно как нижнее, так и боковое подключение. Помимо более низких технических характеристик, недостатки найти трудно, да и цены на них еще ниже, чем в случае с Loten Grey Z.

Стоимость: 7 800 руб.

Основные габариты

Под габаритами понимают:

Межосевое расстояние (его еще называют межниппельным или межцентровым) не стоит путать с высотой батареи отопления. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота же является расстоянием между самой низкой и наиболее высокой точкой секции.

Алюминиевые радиаторы отопления имеют такие габариты:

  1. Межосевое расстояние колеблется от 150 до 2 000 мм. Очень высокие радиаторы –это редкость. Наибольшую популярность имеют радиаторы с межниппельным расстоянием 500 мм. Это потому, что действующая система труб отопительной сети создавалась под чугунные батареи, которые имеют такое же межцентровое расстояние. Поскольку многие владельцы не имели и не имеют желания переваривать трубы, то они просто подбирали/подбирают подходящий радиатор и, тем самым, поднимали популярность батареи с межосевым расстоянием 0,5 см. Этот показатель является очень важным, и поэтому производители указывают его в названии батареи (РАП-500, Rococo 790, Magica 400 и т. д.).
  2. Высота находится в пределах 245-2000 мм. По этому критерию батареи можно разделить на низкие, средние и высокие. Особенности каждого типа будут рассмотрены ниже.
  3. Глубина секции составляет от 52 до 180 мм. В некоторых моделях может быть и большая глубина, однако, это редкость.
  4. Ширина секции равняется 40-80 мм .

Особенности установки низких радиаторов

Как рассчитать количество радиаторов отопления

Многие из нас выбирают низкие радиаторы как более предпочтительные с точки зрения дизайна. Но не следует забывать о том, что главная задача радиатора обеспечивать эффективный обогрев помещения, и, заменяя стандартный радиатор на более низкую модель, мы можем получить отопление недостаточной мощности.

Схема размещения радиаторов

Следовательно, при замене радиаторов необходимо рассчитать, какая суммарная мощность нам понадобится.

Ниже приводится инструкция, следуя которой вы сможете рассчитать требуемое количество радиаторов:

  • Вначале высчитываем объем помещения. Для этого площадь комнаты умножаем на ее высоту. К примеру, если мы планируем замену батарей в комнате площадью 12 квадратных метров с высотой потолка 2,7 м, то объем будет составлять 32,4 м 3 .
  • Полученную цифру умножаем на 41 Вт – нормативное значение для обогрева одного кубического метра в доме стандартной постройки. В нашем случае получаем 1328,4 Вт.

Обратите внимание! Данный норматив рассчитан для европейской части России (включая Москву и Нижний Новгород), а также для Молдовы, Беларуси и Украины. Для других территорий информацию следует искать в ГОСТ 30494-96 и других нормативных документах

Мы получили необходимую нам мощность радиаторов. Данную величину нужно поделить на мощность, указанную в паспорте выбранной нами модели. Например, если мы планируем устанавливать радиаторы Rifar Base (на фото) мощностью 624 Вт, то таких радиаторов нам нужно будет установить не менее трех.

Радиатор Rifar Base

На самом деле, можно ограничиться и двумя радиаторами, но делать это нужно лишь в том случае. Если ваше помещение вы оцениваете как теплое, т.е. даже при недостаточном отоплении вы не ощущаете дискомфорта. Но, все же, специалисты советуют не рисковать и округлять полученное количество радиаторов исключительно в большую сторону!

Самостоятельная установка низкого радиатора

При желании радиатор отопления можно установить самостоятельно.

Процедура установки не зависит от габаритов радиатора (за исключением некоторых нюансов) и проводится таким образом:

Вначале определяемся с типом подключения нашего радиатора. Однотрубная и двухтрубная схемы подключения требуют выполнения различных операций, потому рекомендуем внимательно изучить фотографии к данной статье, а также просмотреть видео.

Схемы подключения радиатора

Затем наносим на стену разметку под крепление радиатора. Следует помнить, что расстояние от нижнего края радиатора до пола должно составлять не менее 60-120 мм, а от верхнего края до подоконника — около 100 мм. Эти зазоры призваны обеспечить эффективную циркуляцию воздуха.

Совет! Если вы устанавливаете низкий радиатор, и подоконная доска его полностью перекрывает – в подоконнике необходимо прорезать отверстия и перекрыть их декоративными решетками. Если этого не сделать, то теплый воздух не сможет обеспечить качественный обогрев оконного стекла, что, в свою очередь, приведет к постоянному образованию конденсата в зимний период.

Декоративная решетка над радиатором

  • На стене за радиатором монтируем щит из теплоотражающего материала.
  • В стене пробуриваем отверстия, в которых крепим кронштейны. На кронштейны надеваем крепления батареи. Как правило, низкие батареи отличаются относительно небольшим весом, потому кронштейны можно использовать не самые мощные.
  • Устанавливаем на радиатор все необходимые элементы, включая выпускные клапаны.
  • Присоединяем батарею к системе, используя сгоны с резьбовым соединением. Стыки герметизируем с помощью пакли.

Размещение радиатора на стене под окном

Самостоятельный этап монтажа завершен. Далее нам потребуется провести опрессовку, но для ее выполнения лучше обратиться к профессионалам. Все дело в том, что опрессовка проводится с помощью специального аппарата, покупать который для установки нескольких радиаторов – нерационально!

https://youtube.com/watch?v=ETqf2cWeuLw

На самом деле выбор подходящей модели компактного радиатора и подключение его своими руками – это не такая уж сложная задача. И главное при этом помнить, что даже компактный отопительный прибор в первую очередь должен обеспечивать эффективный обогрев помещения, а уже потом красиво выглядеть.

Типы радиаторов

Разновидности радиаторов в зависимости от материала изготовления

Специалисты в области отопления чаще всего классифицируют радиаторы в зависимости от материала, из которого те изготовлены. Каждая разновидность радиаторов может быть представлена большим количеством моделей и типоразмеров, потому, выбирая радиатор, нужно учитывать максимальное количество факторов!

К основным разновидностям отопительных батарей относятся:

Радиаторы из чугуна – широко используются в строительстве. Рассчитаны такие батареи на рабочее давление в пределах 8 атмосфер, максимальная температура теплоносителя не должна превышать 130 градусов. К основным достоинствам чугунных радиаторов относят долговечность и устойчивость к коррозии, а к недостаткам – низкая теплоотдача и медленный прогрев.

К наиболее компактным чугунным радиаторам относятся батареи серии МС-100/300 (высота 372 мм) и ДД-3/350 (422 мм).

Радиаторы стальные – производятся из стали высокого качества, как правило, с антикоррозионным покрытием. Данные модели отопительных приборов отличаются высокой скоростью прогрева, эффективной теплоотдачей, а также значительным (до 15 атмосфер) рабочим давлением. Главный минус стальных радиаторов – склонность к коррозии.

Стальной радиатор компактного размера

Алюминиевый радиатор благодаря высокой теплопроводности алюминия представляет собой один из наиболее эффективных источников обогрева помещения. Кроме высокой теплоотдачи и низкой инертности (прогревается такая батарея очень быстро) алюминиевый радиатор также отличается экономичностью.

Главный недостаток таких отопительных приборов – требовательность к качеству воды. Если вода в отопительной системе недостаточно чистая, то радиатор очень часто подвергается коррозии.

Обратите внимание! Алюминиевые радиаторы, особенно – радиаторы компактных размеров, нежелательно оставлять на длительное время без антифриза и залитой воды. Биметаллические радиаторы сочетают в себе плюсы стальных и алюминиевых моделей

Поддерживают рабочее давление до 25 атмосфер, отличаются устойчивостью к коррозии и долговечностью. Главный недостаток биметаллических радиаторов – их высокая цена

Биметаллические радиаторы сочетают в себе плюсы стальных и алюминиевых моделей. Поддерживают рабочее давление до 25 атмосфер, отличаются устойчивостью к коррозии и долговечностью. Главный недостаток биметаллических радиаторов – их высокая цена.

Биметаллические радиаторы разных габаритов

Стальные, алюминиевые и биметаллические радиаторы выпускаются в различных дизайнах и типоразмерах. Ассортиментные линейки этих батарей включают достаточное количество низких моделей, потому найти подходящую по габаритам модель, как правило, не составляет труда.

Размеры радиаторов

Размерная сетка радиаторов отопления достаточно обширна, и включает в себя модели от самых низких до самых высоких. Традиционно к низким радиаторам относят батареи, высота которых находится в пределах 300-450 мм. а к высоким – модели высотой 600-900 мм. Как у низких, так и у высоких радиаторов есть свои особенности:

Размеры радиаторов: от самого низкого до самого высокого

Низкие радиаторы устанавливаются под подоконниками в тех случаях, когда окно занимает практически всю стену. Как правило, такие окна делают либо в гостиных, либо в общественных зданиях (конференц-залах, холлах и т.д.).

Такие компактные отопительные батареи уступают по эффективности полноразмерным моделям, потому при их использовании необходимо либо увеличивать количество радиаторов, либо же дополнительно устанавливать другие источники обогрева.

К достоинствам низких радиаторов можно отнести более равномерный прогрев помещения: длинная батарея создает более эффективную тепловую завесу, и потому теплый воздух распределяется по помещению, практически не оставляя холодных участков.

Высокие батареи имеют значительно более широкую сферу применения. Они могут быть установлены везде, где это позволяют габариты помещения.

Высокая производительность крупногабаритных радиаторов имеет два аспекта: с одной стороны, помещение прогревается быстрее и эффективнее, а с другой – тепло распределяется достаточно неравномерно. Вот почему при непродуманном размещении высокой батареи может сложиться ситуация, при которой в непосредственной близости от обогревателя будет слишком жарко, а в противоположном углу помещения – весьма прохладно.

Область применения и группы радиаторов

Горизонтальный вариант узкого радиатора отопления

Батареи отопления узкого формата считаются альтернативными для применения в разных случаях. Это может быть связано с наличием свободного пространства и дизайнерскими особенностями. Такие радиаторы делятся на горизонтальные и вертикальные.

Особенности узких горизонтальных батарей

Горизонтальные варианты часто применяются для отопления узких комнат с низкими стенами или перегородками либо панорамными окнами. Узкая горизонтальная конструкция подходит для лоджий и балконов. Оптимален такой вариант для длинных комнат и коридоров.

Узкие вертикальные модели

Вертикальные нагреватели устанавливаются на небольшие, но высокие перегородки. Также крепятся на временные или несущие стены. Модели нестандартных типов устанавливаются на специальные кронштейны, имеют необычную форму. Такие варианты нагревателей чаще всего подбираются под индивидуальный дизайн.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

  • длина одной секции — 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).

Типичными являются такие размеры радиаторов отопления алюминиевых:

  • длина одной секции — 80 миллиметров;
  • глубина 80-100 миллиметров;
  • высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений. Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

  • длина 80-82 миллиметра;
  • глубина – от 75 до 100 миллиметров;
  • высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Где поставить высокий радиатор

Радиаторы отопления высокие и узкие устанавливаются по-разному. Обычные (узкие) батареи всегда находятся под окном. Там они создают тепловую завесу. Высокие теплообменники ставят в любом понравившемся месте, где его будет видно. Ведь это не только обогреватель, но и элемент декора, изюминка интерьера.

Все же есть некоторые правила размещения относительно ограждающих конструкций:

  • до пола не менее 10 см;
  • до стены не менее 3 см;
  • минимальный наклон в сторону воздухоотводчика.

Батарея не должна стоять строго по уровню к горизонту. Чтобы воздух, скопившийся в ней, можно было стравить через кран Маевского нужно делать небольшой уклон. Достаточно чтобы воздухоотводчик был выше противоположного торца радиатора на 5 мм.

Старайтесь не устанавливать радиатор в нишу и не закрывайте его экраном для батарей . Все это ведет к нарушению конвекции воздуха, что в свою очередь снижает эффективность теплообмена. Есть дома с центральным отопления, где кочегарят так сильно, что просто дышать нечем. Если открыть форточку по ногам тянет сквозняк. Уменьшить степень нагрева при отсутствии регулирующей арматуры, можно просто повесив на батарею одеяло.

Расчет необходимого количества батарей

При расчете необходимо обратить внимание на следующие факторы:

  • Площадь помещения, которое требуется обогреть. Чтобы такой расчет был более точным, необходимо выявить объем помещения в кубометрах.
  • Площадь той поверхности радиаторов, которая отдает тепло в помещение.
  • Температурный режим, которые имеет радиатор отопления 200 мм.

Если определить точный расчет – это не так принципиально, то можно воспользоваться более старым методом. Изначально определяем площадь дома или квартиры. Если радиаторы отопления 200 мм принадлежат к такому типу, как секционные, то размеры секции одной будут достаточны для обогрева 2 кв. метров площади. Считаем количество и добавляем к тому результату, который получили около 10%. Эта цифра составляет компенсацию того тепла, которое выйдет через окна или двери.

Расчет необходимого количества секций
