Саморезы для поликарбоната по металлу

Виды шляпок

Для саморезов по металлу идеальным вариантом станет шестигранная шляпка размером 8 мм. Закручивание таких шурупов можно с легкостью выполнять шуруповертом, оснащенным насадкой под восьмимиллиметровую гайку – битой. Саморезы по дереву могут быть еще с круглой шляпкой, имеющей паз под крестовидную отвертку.

Саморезы с четырёхгранной шляпкой не рекомендуется использовать, так какони не предназначены для множественных закручиваний и выкручиваний

Специалистами не рекомендуется использовать для установки поликарбоната саморезы со шляпкой под четырехгранную и фигурную отвертку. Пазы в таких шляпках очень тонкие и не подходят для многочисленных выкручиваний и закручиваний. В процессе эксплуатации таких саморезов шляпки приходят в негодность очень быстро и с демонтажом панелей могут возникнуть проблемы.

Четырехгранная отвертка имеет свойство выскакивать из паза в случае приложения слишком большой силы. В этом случае можно случайно повредить лист поликарбоната. Кроме того, подобный вид саморезов не отличается удобством использования, поэтому применять их также не рекомендуется.

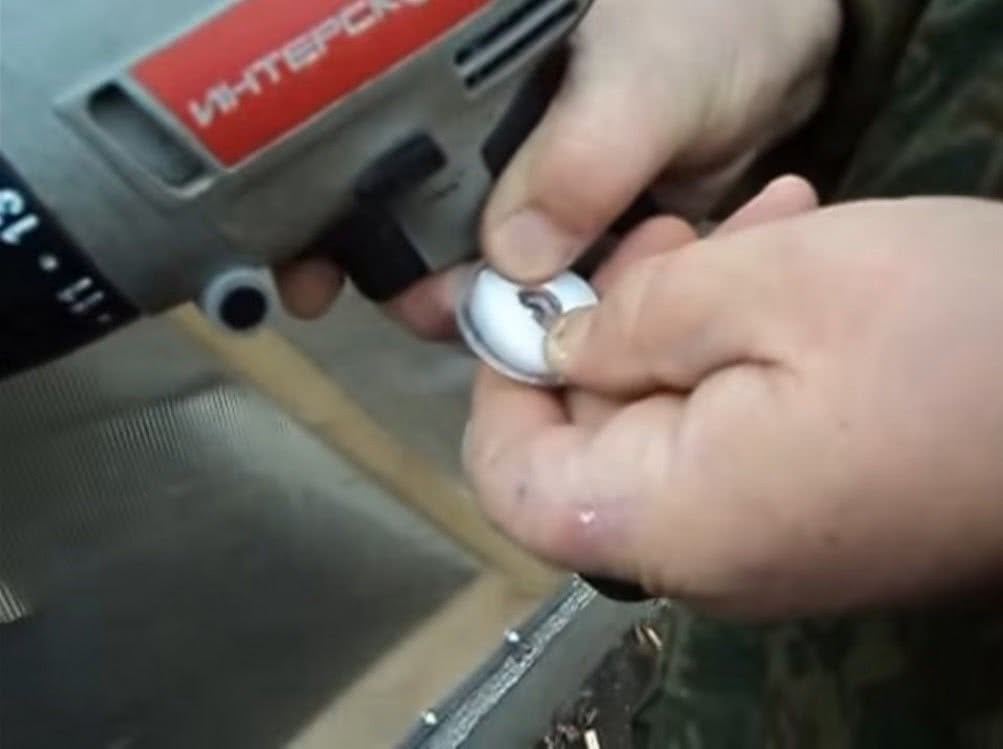

Термошайба, которая устанавливается между саморезом и панелью, является специальной проставкой, основная функция которой заключается в полной герметизации соединения. Термошайбы защищают пластик от продавливания и деформации. Различают несколько видов проставок: плоские и оснащенные специальной ножкой, которая играет роль ограничителя давления на материал.

Термошайба выполняет герметизирующую функцию при монтаже поликарбоната саморезами

Термошайбы с ножкой отлично подходят для установки толстых панелей. Также ножка дает возможность листу деформироваться под воздействием температуры без повреждений. В конструкцию термопроставки входят прокладка и крышка, которые обеспечивают непосредственно герметичность соединения.

Присутствие этих компонентов позволяет защитить полый внутри поликарбонатный материал от засорения изнутри и попадания в каналы снега, дождя или пыли. Помимо этого, термопроставки не дают формироваться мостикам холода, которые появляются при установке поликарбонатных панелей на металлический каркас.

Классификация по конструкции шляпки

В комплекте с листовым поликарбонатом чаще всего используются саморезы, которые можно закрепить при помощи шуруповерта. У них может быть плоская или выпуклая шляпка. Также допустимо использование шестигранных вариантов. Наиболее часто применяются метизы со следующими шляпками.

1. С крестообразной прорезью под биту. Такие шлицы помечаются, как Ph («филипс»), PZ («позидрив»). Они встречаются наиболее часто.
2. С гранями под головку или рожковый ключ. Они дополнительно могут иметь на шляпке шлицы крестообразного типа.
3. С углублением шестигранной формы. Саморезы этого типа считаются антивандальными, при их демонтаже применяют специальный инструмент. Выкрутить метиз просто отверткой не получится.

Выбор формы и типа шляпки остается исключительно за мастером. Он зависит от используемого инструмента. Тип шляпки не слишком влияет на плотность прижима поликарбонатных листов.

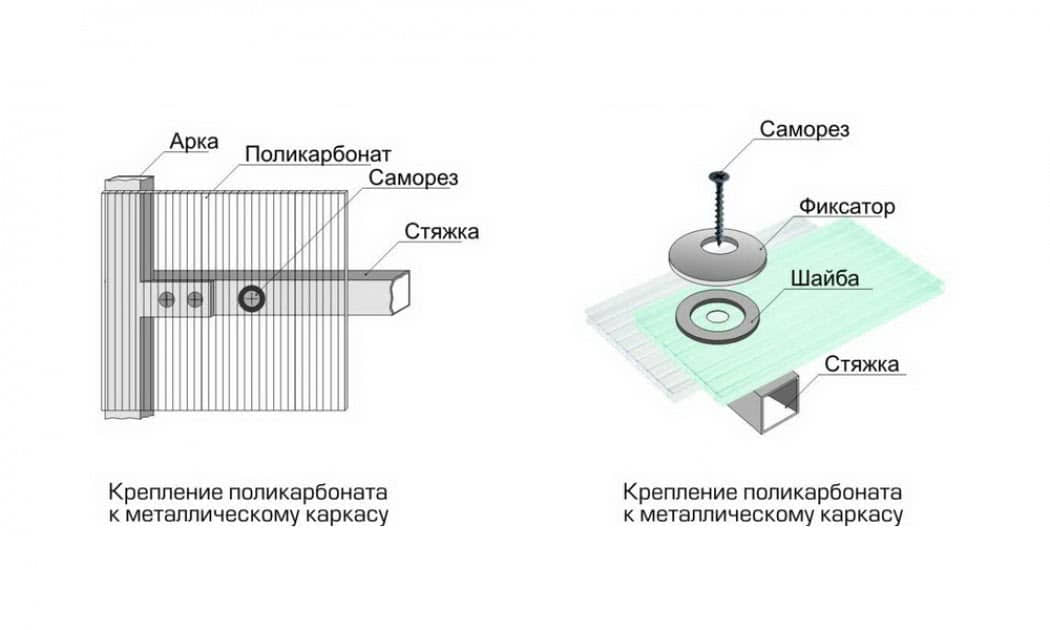

Способы крепления поликарбоната к металлическому каркасу

Практически все садоводы на сегодня поняли эффект от поликарбонатной теплицы. Создаваемые ней условия выращивания зеленых насаждений в лучшую сторону отличаются от теплиц из других материалов (стекло, пленка и т. д.), в то же время уход за ней значительно облегчен, а ее долговечность просто поражает.

В последнее время стало крайне популярным использовать поликарбонат для строительства различных беседок, навесов и других легких конструкций в личных коттеджах и подворьях.

Долговечность подобных сооружений из поликарбоната во многом зависит от умения работать с этим материалом; большую роль играет его толщина и качество; большое значение имеет — какой используется каркас, а также некоторые тонкости, возникающие при его креплении.

Виды саморезов

Самонарезающиеся шурупы разделяются, прежде всего, по тому для работы с какими материалами они предназначены.

Виды саморезов:

1. Шурупы для работы по дереву бывают черного, белого и золотистого цвета. Имеют редкий шаг резьбы, длина от 11 до 200 мм.
2. Саморезыпо металлу имеют маленькое расстояние между витками резьбы. Диаметр их составляет 3,5 мм.
3. Шурупы с прессшайбой, оцинкованные, острые. Подходят для работы с металлом и деревом. Диаметр этого вида саморезов 4,2 мм, длина от 13 до 64 мм.
4. С прессшайбой со сверлом позволяют работать с металлом до 2 мм. Расположенное на конце шурупа сверло позволяет высверливать дырку при закручивании его.
5. Кровельные болты с резиновой прокладкой. Диаметр 4,8 мм и 6,3 мм., длина 19 – 100 мм.
6. Шурупы для мебели. Имеют длину 50 мм и требуют предварительного засверливания.
7. Саморез с шестигранной головкой, толщина 6 – 10 мм. Перед их закруткой нужно высверлить отверстие.

Какие саморезы нужны для поликарбоната?

шурупатермошайбы

При выборе болтов для поликарбоната главным критерием должно быть то, из чего сделана основа конструкции: дерево или металл. Главное отличие в этих шурупах – расстояние между витками резьбы.

В саморезах,предназначенных для древесины, шаг резьбы широкий, что позволяет идеально закрепляться в волокнистой структуре дерева.

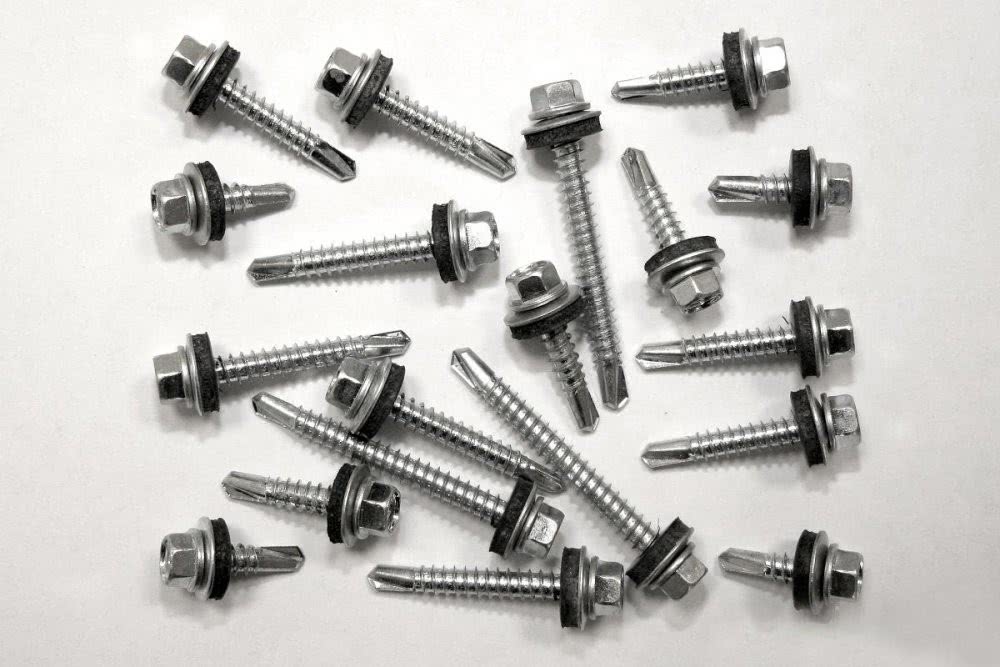

Для соединения металлических конструкций и поликарбоната чаще всего используют, так называемые метизы, которые имеют специальный бугор на наконечнике.

В болтах, предназначенных для работы с металлом, шаг резьбы значительно меньше, а также по всей их длине имеются дополнительные фиксирующие насечки.

Такие шурупы изготавливают из стали с повышенным качеством прочности и они имеют шестигранную шляпку.

Диаметр самореза для поликарбоната

Чаще всего для работы с таким материалом используются болты с диаметром от 5 мм до 8 мм. Если брать шурупы, имеющие больший диаметр, то есть вероятность, что они не пройдут в отверстие термошайбы. Саморезы с меньшим диаметром часто деформируются при вкручивании. Опять-таки, диаметр зависит от того, к чему прикручиваются листы поликарбоната, дерево или металл.

Если основа металлическая, диаметр вкручиваемого болта должен быть 5 мм. Если каркас деревянный, можно воспользоваться болтами большего диаметра, но следите, чтобы они были оцинкованными или нержавеющими, также можно не использовать термошайбу.

Длина самореза для поликарбоната

Шурупы для проведения таких работ имеют длину от 30 до 40 мм. Однако, окончательное решение о выборе подходящей длины зависит от толщины листа поликарбоната и высоты шайбы. Если основной каркас сделан из древесины и к ней крепится поликарбонат, то длина самореза должна составлять 2/3 толщины древесного бруса, плюс высота ножки термошайбы.

Когда к каркасу крепиться разъемный профиль, то длина шурупа должна учитывать и его толщину.

При прикреплении материала к металлической конструкции учитываем, что болт должен войти наполовину в стенку металлической трубы, а также должна остаться возможность установки термошайбы и прокладки.

Шляпка самореза для поликарбоната

Головки шурупов для крепления листов выпускаются двух видов: крестообразные или шестигранные. Качество крепления саморезов не зависит от шляпки, выбор осуществляется в зависимости от того с каким видом вам лучше и удобней работать.

Саморезы с термошайбами под поликарбонат

Основной из частей закрепления листов материала болтами на той или иной основе является термошайба. Это прорезиненная пластинка, благодаря которой обеспечивается максимально плотное прилегание материалов друг к другу, герметичность и прочность соединения. Термошайбы бывают двух видов: плоские и с «ножкой».

Последний вид используется для крепления основы с толстыми листами поликарбоната.Для прикрепления самореза с термошайбой на ножке необходимо просверлить отверстие, в которое при вкручивании «ножка» утапливается. Пластинка с «ножкой» позволяет получить более глубокое крепление и избежать лишнего давления на лист.

Также на шайбах имеется специальная защелка или крепление, которое надевается на шляпку самореза после его вкручивания, тем самым защищая его от влаги и других воздействий.

Кровельные саморезы с шайбой для поликарбоната

кровельные болты4 кв.м.

Главным критерием при выборе подходящего самореза будет толщина термощайбы. Чаще всего она составляет 4 мм, к этому нужно прибавить толщину листа поликарбоната, с которым собираетесь работать, также 3 мм от основной толщины конструкции и длины бура. В итоге примерный размер шурупа, который будет идеально подходить для совершения соединения, получится от 9 мм до 25 мм.

Как крепить поликарбонат на навес — Кровля и крыша

Вначале скажем несколько слов о поликарбонате. Он представляет собой прозрачный полимерный пластик. Производиться он с полимерных гранул методом экструзии. У него хорошие эксплуатационные характеристики, они сделали популярным его применение в строительстве. Это большое разнообразие цветов, малый вес, легкий монтаж, длительный срок эксплуатации. Поликарбонат выпускается двух видов: монолитный и сотовый.

Ориентировка панелей

Ребра жесткости листов поликарбоната распределяются по длине. Чтобы добиться максимальной прочности конструкции, необходимо правильно расположить полые каналы:

• Если панель устанавливается вертикально, то каналы располагаются по вертикали.
• В дугообразных конструкциях каналы должны быть параллельны линии изгиба.
• В конструкциях наклонного типа — по направлению ската.

При изготовлении внешних конструкций следует использовать поликарбонат, у которого с наружной стороны имеется защита от ультрафиолетовых лучей в виде пленки из специальных веществ. На ней производитель указывает всю необходимую информацию. Для правильного расположения листов поликарбоната пленку не снимают в процессе монтажа.

Угол наклона

Плоские крыши из поликарбоната должны иметь определенный угол наклона. Если длина конструкции не превышает 6 метров, то наклон может составлять 5 градусов. В противном случае угол наклона необходимо увеличить.

Допустимый изгиб арки из поликарбоната

С теоретической стороны радиус изгиба арочной конструкции может быть не более значения, которое составляет 150 толщин используемого материала.

Виды крепления поликарбоната

Точечное

Крепеж производится термошайбами непосредственно к каркасу, который изготовлен с учетом ветровых и снеговых нагрузок. Длина и ширина в этом случае не лимитируется.

Шаг крепления – 300 – 400 мм.

Недостатком является нарушение эстетичного вида с внутренней стороны помещения, так как соединительные профиля не всегда совпадают с каркасом.

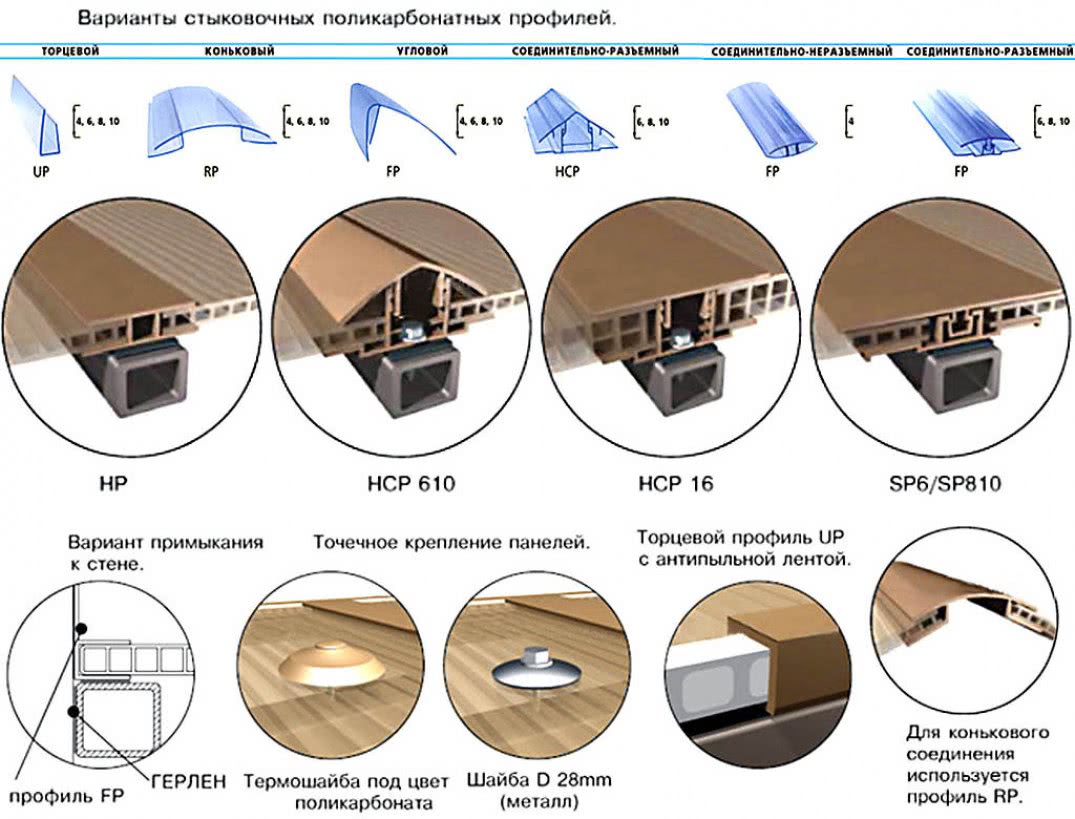

Профильное

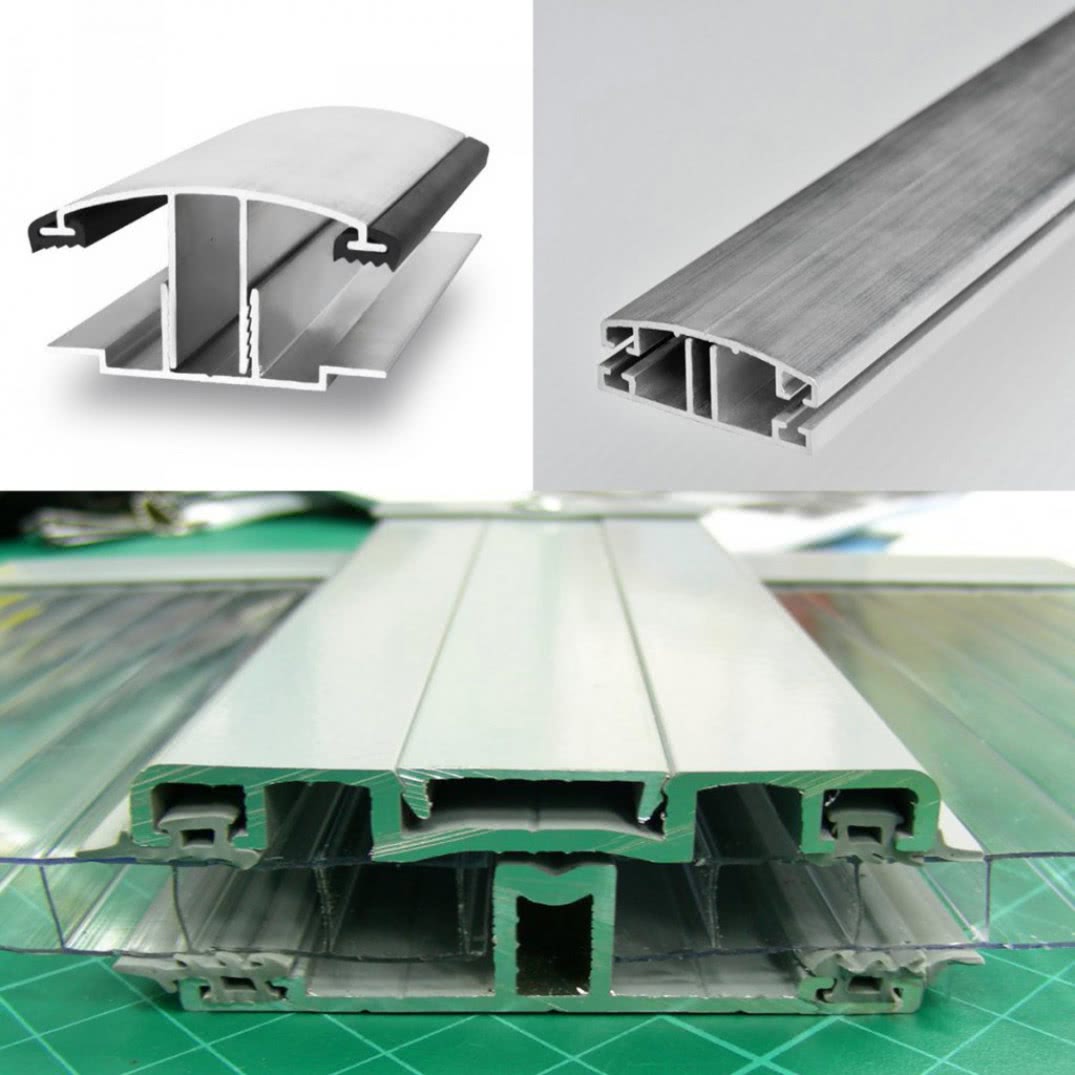

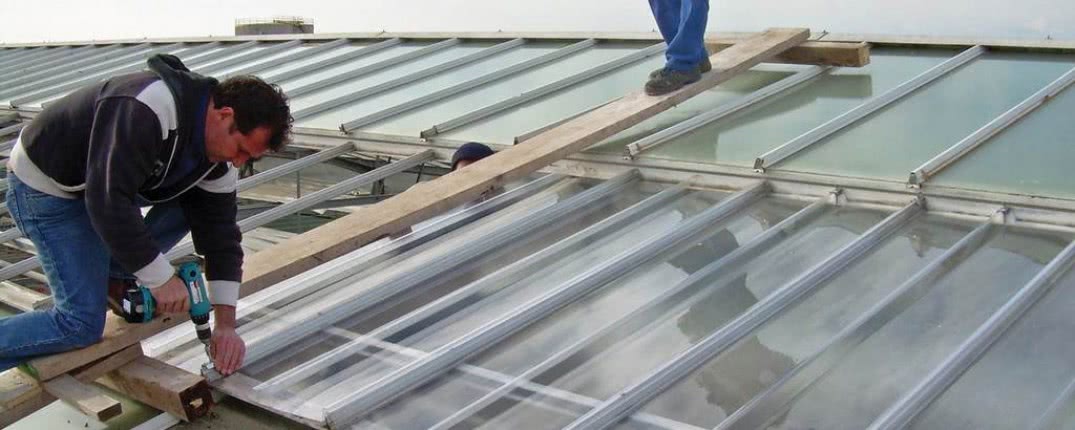

На металлический каркас крепятся алюминиевые или поликарбонатные соединительные профили, а уже в них вкладываются заготовки.

Длина не лимитируется, а ширина составляет 0,7 или 1,05 метра (результат безотходной резки на 2 или 3 части в длину).

Недостаток: при превышении расчетных нагрузок панель, закрепленная только по периметру, может выйти из пазов.

Крепление поликарбоната

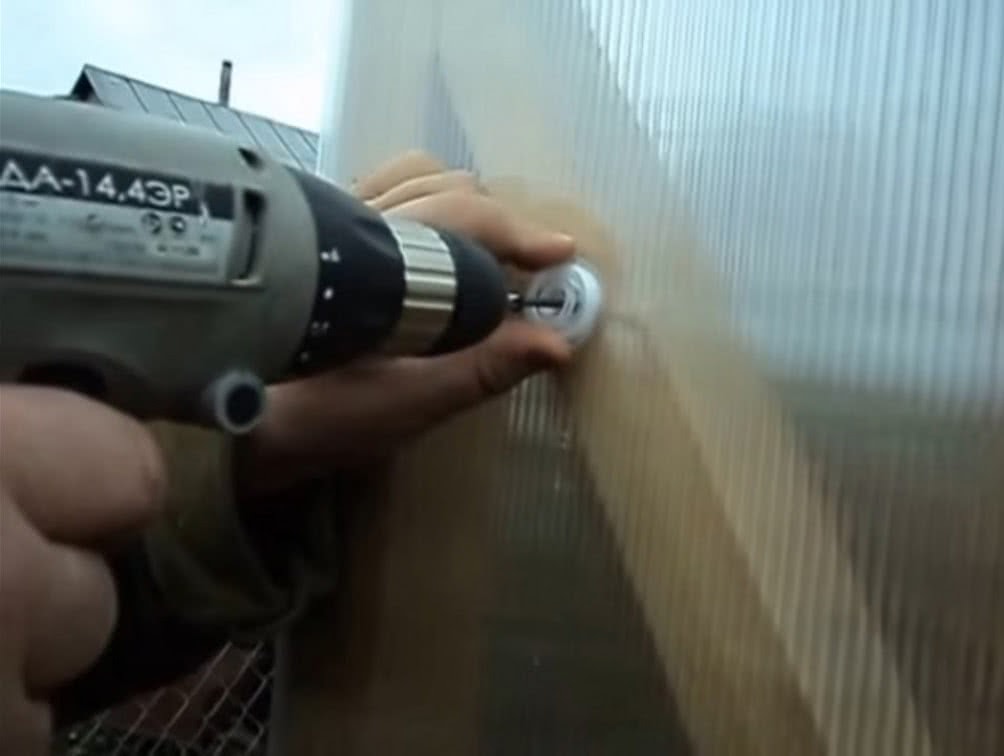

Рассмотрим, как правильно крепить поликарбонат на каркас теплицы. К началу монтажных работ требуется иметь в наличии нарезанные в размер листы с герметизированными торцами, подходящий профиль для соединения листов и крепежные элементы, подсчитав, сколько потребуется саморезов с шайбами подходящего типа. Каркас сооружения должен быть рассчитан на атмосферные нагрузки, которые он будет испытывать после остекления.

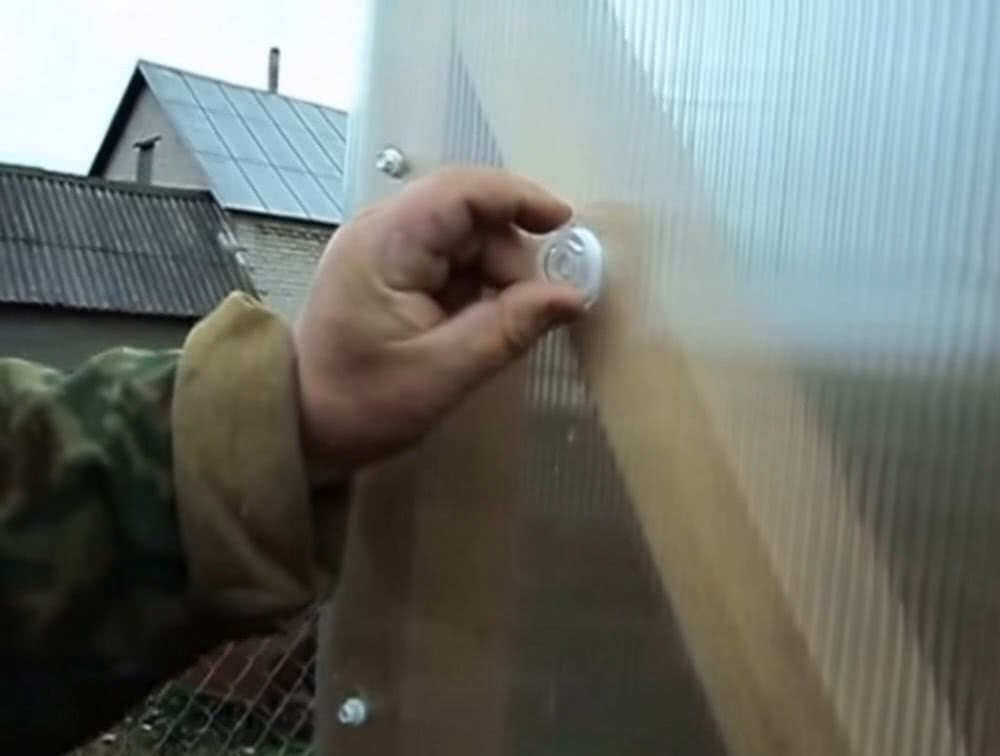

Закрепление поликарбоната может вестись точечным способом. Каждый лист необходимо прикрутить к обрешетке саморезами по металлу, устанавливая их с шагом 300–400 мм. Панели укладываются внахлест (ширина нахлеста не менее 200 мм, при этом он должен размещаться на стропилах) или для их соединения используется неразъемный профиль. Рекомендуется рассчитать размер элементов таким образом, чтобы стыковочный профиль попадал на стропила каркаса, это повысит жесткость остекления и сделает его более эстетичным.

Какая обрешетка нужна под поликарбонат

Небольшой навес или козырек можно смонтировать, используя только разъемный профиль – каждый лист будет надежно зафиксирован по двум сторонам. Но для теплицы такой вариант не подходит, поскольку площадь поверхности большая и она испытывает серьезные ветровые и снеговые нагрузки. В дополнение к разъемному профилю каждый лист требуется прикрепить к обрешетке саморезами с шайбами.

Крепежные устройства

Для того, чтобы прикрепить поликарбонат к металлическому каркасу, используются саморезы и различные виды уплотнительных шайб. Они помогают надёжно зафиксировать материал на каркасе, а приобрести их можно в специализированных магазинах.

Шайбы красиво смотрятся на поверхности теплицы и защищают её от чрезмерной деформации. Кроме этого, они препятствуют проникновению влаги и пыли внутрь материала в том месте, где он проткнут саморезом. Подробнее о том, чем лучше зафиксировать обшивку на металлических рамках парника расскажем далее.

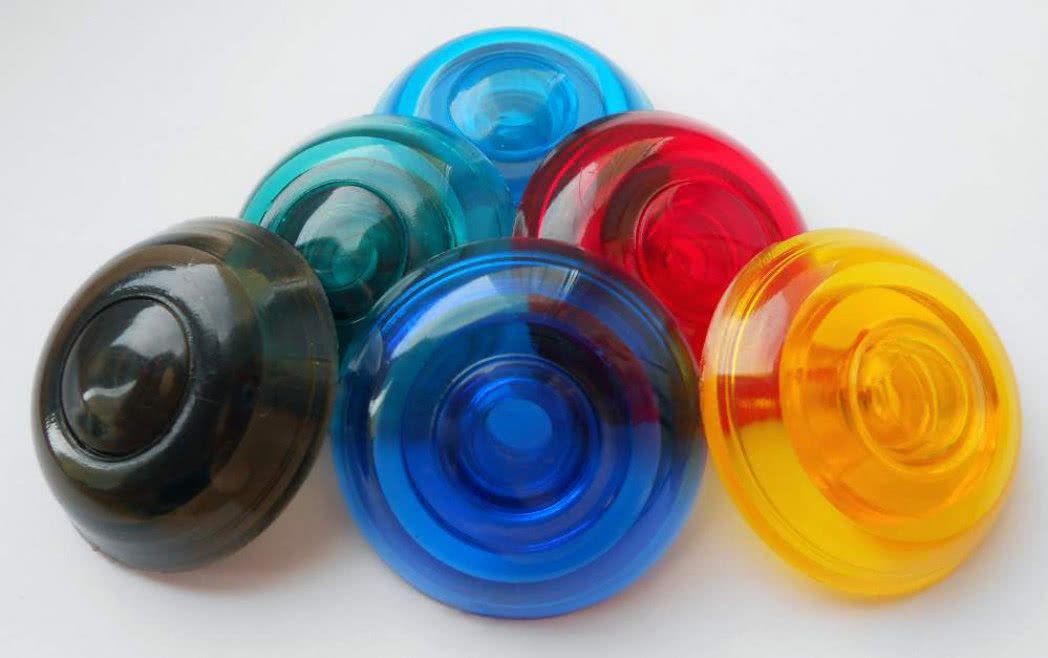

Термошайбы из поликарбоната

Этот вид крепежа изготавливается из прозрачного поликарбоната и может выпускаться в различной цветовой гамме. Термошайба плотно входит в сделанное отверстие и расширяется при термонагрузке, предотвращая деформацию покрытия теплицы.

Важно! Термошайбы из поликарбоната относятся к универсальным крепёжным материалам и могут использоваться для обшивки теплицы как с металлическим, так и с деревянным каркасом. Основные характеристики этого вида шайб:

Основные характеристики этого вида шайб:

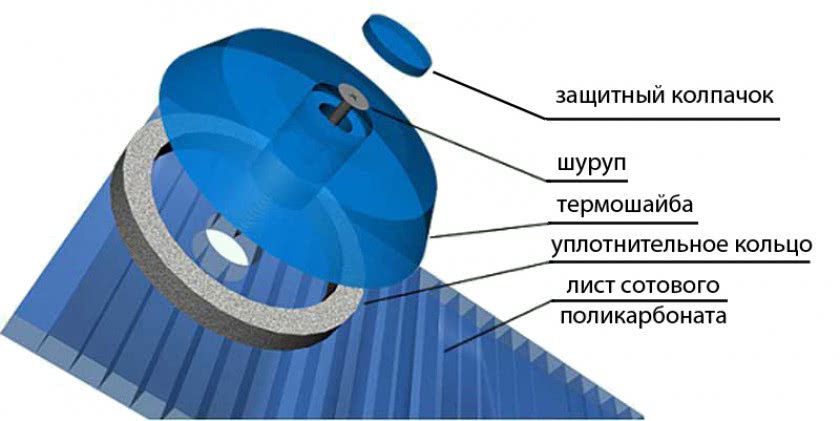

1. Основной деталью крепежа является объёмная шайба с отверстием для самореза по центру и широкой ножкой, длина которой равна толщине листа поликарбоната.
2. Кроме шайбы в комплект входит уплотняющее кольцо из вспененного полиуретана и пластиковая заглушка, которая надевается сверху. Саморез для фиксации шайбы приобретается отдельно.
3. Диаметр крепежа — 33 мм, а её толщина составляет 8 мм.
4. Срок службы такой термошайбы составляет около 20 лет. Крепёж подбирается индивидуально в зависимости от толщины листов материала обшивки.
5. Термошайба из поликарбоната помогает достичь плотного прилегания обшивки теплицы к каркасу и придаёт наружной поверхности сооружения декоративный вид.

Полипропиленовые шайбы

Этот вид крепежа имеет более низкую стоимость по сравнению с термошайбами и также выпускается в различных расцветках, но отличается небольшим сроком эксплуатации

Кроме этого, прикручивать поликарбонат к каркасу с помощью полипропиленовых шайб нужно осторожно — у них нет ограничивающей ножки, поэтому существует риск слишком сильно натянуть обшивку парника и деформировать листы

Узнайте также, как выбрать лучший поликарбонат для теплицы.

Характеристики полипропиленовых шайб:

1. Ключевой элемент шайбы — полимерная крышка, в центре которой расположено отверстие для самореза. В комплекте с ней идёт уплотнительное кольцо из вспененного полиуретана и заглушка.
2. Имеет сравнительно крупные размеры — диаметр составляет 35 мм, а толщина — 12 мм.
3. Для крепления таких шайб нужно использовать шурупы толщиной 6 мм.
4. На заглушках отсутствует слой защитного покрытия от ультрафиолета, поэтому они быстро выгорают на солнце и начинают разрушаться.
5. Средний срок эксплуатации — не более 4 лет.
6. Универсальны и могут использоваться для крепления листов поликарбоната любой толщины.

Чтобы продлить срок службы полипропиленовых шайб, рекомендуется использовать их только внутри помещений или для обшивки конструкций, расположенных в полутени.

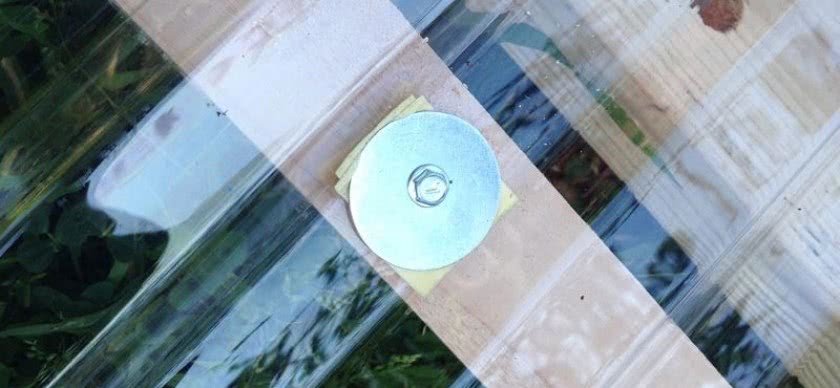

Нержавеющие шайбы

Этот вид крепежа используется преимущественно для обшивки больших конструкций. Шайбы из нержавеющего материала отличаются долговечностью и надёжно фиксируют поликарбонат на металлическом каркасе даже при сильном ветре.

Предлагаем узнать, как ремонтировать теплицу из поликарбоната своими руками.

Характеристики:

1. В комплект входит круглая металлическая деталь в форме тарелочки с отверстием для самореза в центре, а также зонтичная прокладка из резины EMDP, гибкого пластика или вспененного полиуретана.
2. Диаметр крепежа составляет 22 мм, а толщина — всего 2 мм.
3. Можно использовать для крепления панелей любой толщины.
4. Материал зонтичной прокладки остаётся эластичным даже при температуре воздуха –15°С. Он плотно прижимает лист поликарбоната к каркасу, предотвращая попадание влаги внутрь ячеек обшивки и не расшатывается со временем.
5. У этого вида крепежа нет заглушки, которая закрывает шляпку крепёжного элемента снаружи, поэтому саморезы и болты, используемые для обшивки теплицы, в этом случае должны быть изготовлены из устойчивых к коррозии материалов.

Виды самонарезающих шурупов

В зависимости от материала, из которого изготовлен несущий каркас сооружения, применяются саморезы для крепления поликарбоната различного типа. Самонарезающие шурупы могут отличаться маркой стали, иметь различную форму шляпки, диаметр и шаг резьбы.

Саморезы для деревянного каркаса

Главной отличительной особенностью самонарезающих шурупов по дереву является широкий шаг резьбы и возможность применения стали пониженной прочности. Малый показатель плотности и волокнистая структура древесины позволяют шурупам с такими техническими характеристиками надежно закрепляться в теле деревянных конструкций.

На такие саморезы для поликарбоната цена значительно ниже, чем на метизы, выполненные из высоколегированных марок стали. Желательно, чтобы поверхность саморезов была оцинкована, так как антикоррозионное покрытие металла гарантированно предотвратит возникновение потеков ржавчины на поверхности поликарбонатных листов.

Длина самореза должна учитывать высоту ножки термошайбы и обеспечить его проникновение в тело конструкции каркаса на величину, равную 2/3 толщины деревянного бруса. В случае крепления к каркасу разъемного профиля, служащего для соединения листов поликарбоната между собой, длина самореза должна учитывать также и толщину этого элемента.

Диаметр шурупа должен составлять 6-8 мм. Саморезы меньшего диаметра могут деформироваться при вкручивании, а завышенный диаметр может служить причиной образования трещин в деревянной несущей конструкции. Шляпка шурупа может иметь либо круглую форму с крестообразными насечками, либо форму шестигранника. Последняя считаются более надежной, но при работе с деревянными конструкциями этой особенностью можно пренебречь, сэкономив деньги.

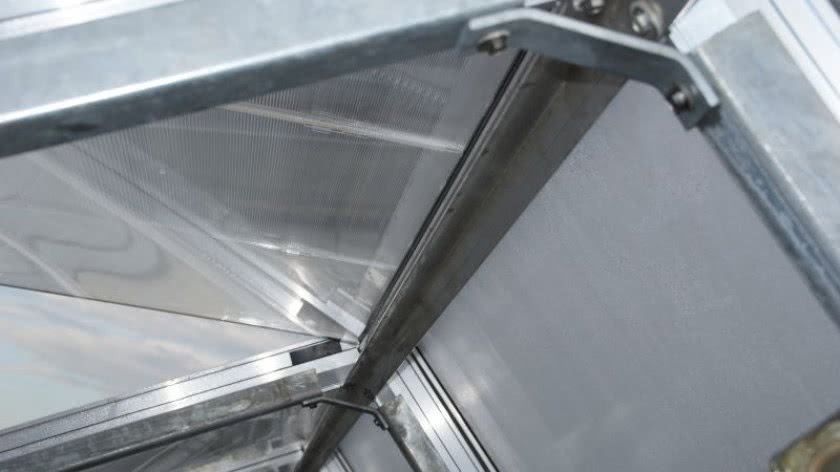

Саморезы для металлических конструкций

Как правило, в качестве металлического каркаса для крепления листов поликарбоната используются стальные трубы квадратного сечения с толщиной стенки 2-3 мм. Такие конструкции сохраняют стабильность при сезонных колебаниях температуры и влажности воздуха. При работе с этим материалом необходимо прикладывать гораздо большие усилия, чем при работе с деревом, поэтому и к крепежным элементам предъявляются более высокие требования.

В качестве крепежных элементов применяются метизы, имеющие наконечник со специальным буром. Такая конструкция позволяет выполнить вкручивание самореза в металл без предварительно просверленного отверстия.

Саморезы изготавливаются из стали повышенного качества и имеют шестигранную форму шляпки. Шаг резьбы метизов более мелкий в сравнении с шагом резьбы шурупов по дереву и может иметь дополнительные фиксирующие насечки по всей своей длине. Длину самореза подбирают с учетом того, что он должен войти в стенку металлической трубы наполовину и обеспечить возможность установки термошайбы с прокладкой. Иллюстрирует, как вкручиваются в металл саморезы для поликарбоната фото ниже.

Ниже речь пойдет об основных этапах работы с поликарбонатом

Ориентировка панелей

Прежде всего проектируя работы и при непосредственном монтаже, важно определиться с ориентировкой поликарбонатных листов. В сотовых поликарбонатных листах ребро жесткости, проходящее внутри, направлено по длине

Максимальная величина листа равна двенадцати метрам.

При конструировании лист надо ориентировать так, чтобы у конденсата, который неизбежно образуется в сотах, имелась возможность стечь по каналам, проходящим внутри листа и вытечь за его пределы.

• Если покрытие листами делается вертикально. у панельных ребер жесткости направление делается строго вертикально.
• Когда сооружение имеет скат. ребра жесткости обязаны проходить параллельно скату.
• Арочная система предусматривает прохождение ребер жесткости по дуге.

Перечисленные моменты надо учитывать во время проектировочных работ, рассчитывая оптимальное число используемых поликарбонатных листов, раскройке их и, естественно, при непосредственном монтировании строения.

Если сооружению из поликарбонатных панелей предстоит находиться на открытой местности (что бывает чаще всего), применяется материал, у которого имеется УФ-стабилизирующий защитный слой.

Защитная пленка с соответствующей стороны имеет спецмаркировку. Чтоб не перепутать, монтаж поликарбонатных листов надо производить не снимая защитной пленки, и с готовой уже конструкции, пленку можно снять.

Для каждого вида поликарбонатных панелей, в зависимости от структуры и толщины, производитель указывает минимально допустимый изгибающий радиус. Не стоит гнуть панели меньшим радиусом, во избежание их механического повреждения.

Всеми отмеченными правилами ориентировки поликарбонатных панелей надо обязательно руководствоваться при монтировании сооружений из этого материала.

Как правильно резать поликарбонат?

Любой поликарбонатный лист режется чрезвычайно просто. Лист, имеющий толщину от четырех до десяти миллиметров, просто разрезать ножом.

Однако, чтобы улучшить и ускорить этот процесс, лучше использовать высокоскоростную пилу, имеющую упор, лезвие которой оснащено рядом мелких неразведенных зубьев, усиленными твердосплавными вставками. Разрезая, лист нужно поддерживать, чтобы избежать вибрации.

Очень удобно разрезать поликарбонатные панели электролобзиком. По окончании резки поликарбонатных панелей следует очистить их внутренние полости от стружки.

Как просверлить отверстия?

В поликарбонате отверстия сверлятся при помощи самых обычных металлических стандартных сверл.

Сверлить нужно меж ребер жесткости.

От краев листа отверстия должны отступать не меньше, чем на сорок миллиметров.

Удобнее использовать сверла с углом заточки — 30 градусов, с углом сверления от девяноста до ста восемнадцати градусов, предпочтительной скоростью резания: от десяти до сорока метров в минуту.

Как грамотно герметизировать торцы у панелей?

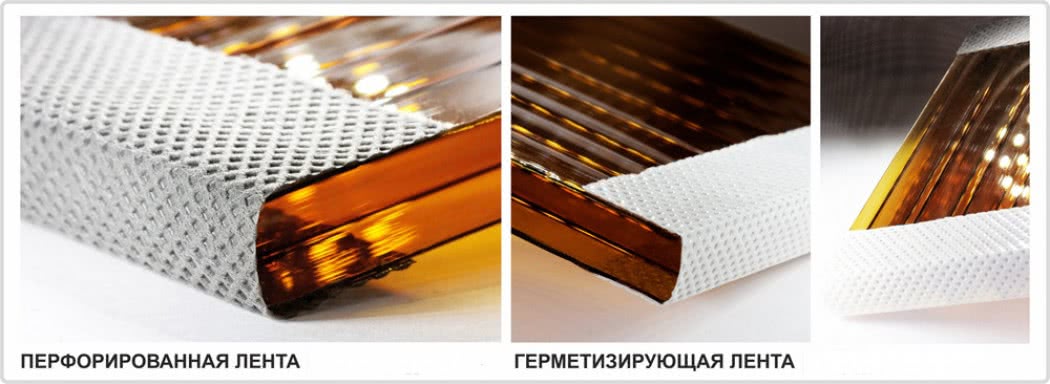

В случае наклонного либо вертикального расположения поликарбонатного листа, торец сверху следует закрыть, используя самоклеящуюся ленту из алюминия.

Торец же снизу перекрывается с помощью перфорированной ленты, предотвращающей проникновение в соты пыли, а также обеспечивающей вытекание образующейся влаги.

Арочные сооружения следует с обоих торцов закрывать перфорированной лентой.

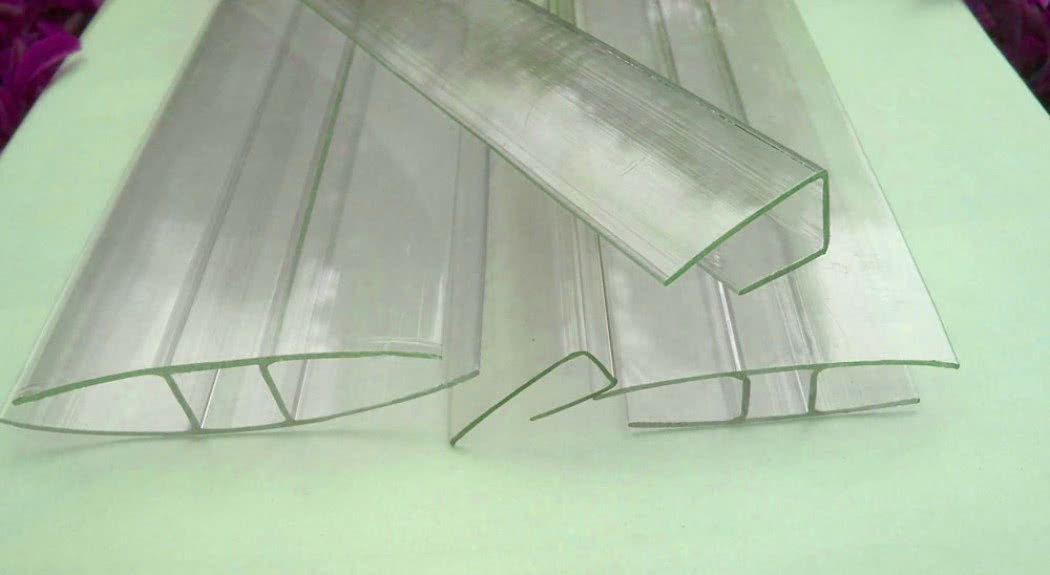

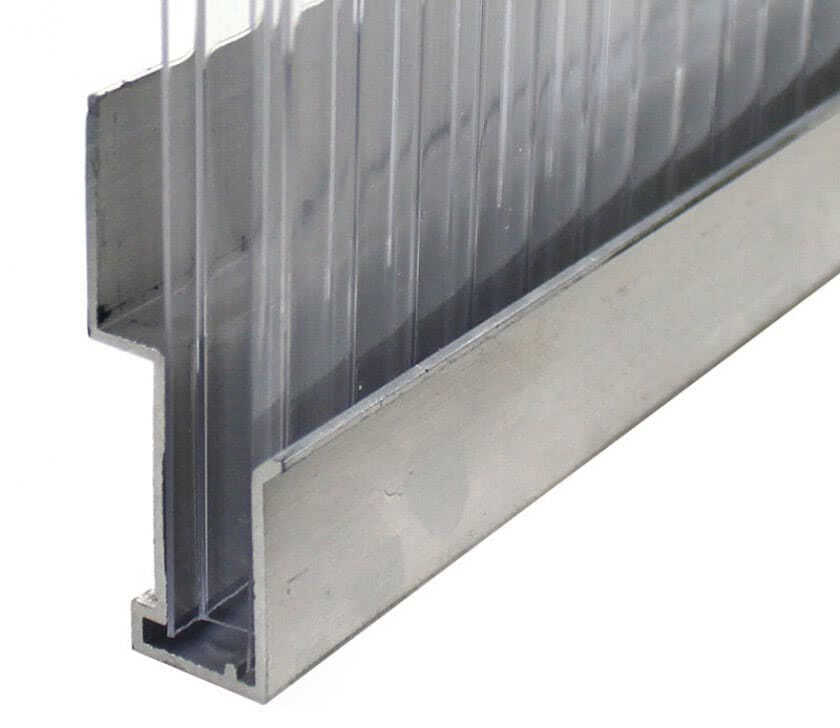

Герметизировать торцы нужно подобными по цвету поликарбонатными профилями либо алюминиевыми. Выглядят они довольно симпатично, при этом очень долговечные.

Профиль имеет такую конструкцию, которая позволяет надежно его фиксировать с торца листа и никаких иных крепежных механизмов не требуется.

Чтоб возникающий конденсат смог спокойно стечь, профиль нужно просверлить в нескольких местах, используя тоненькое сверлышко.

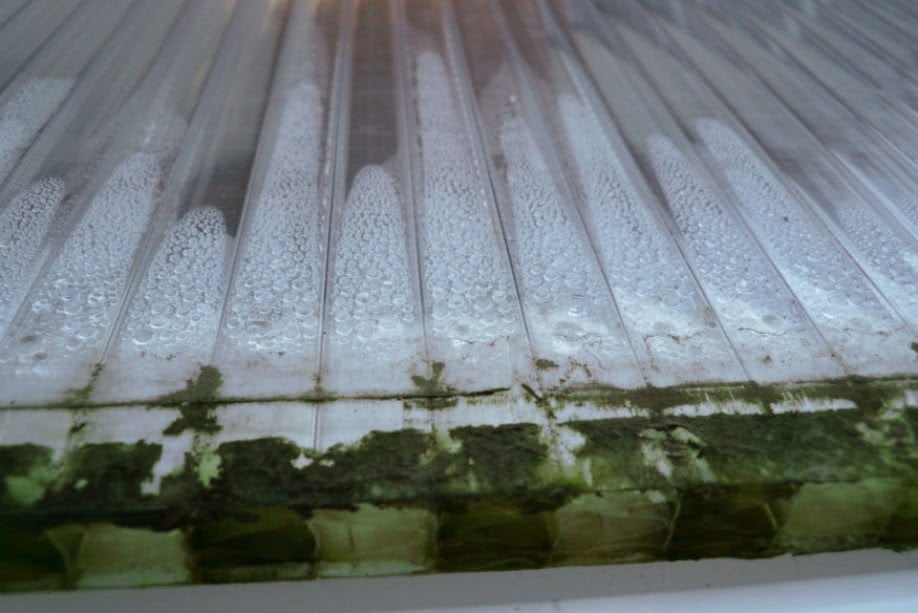

Если сотовые поликарбонатные панели оставить с открытыми торцами, вскоре уменьшится его прозрачность и значительно снизится период его службы. Простой скотч для заклеивания торцов не годится.

Недопустимо плотно герметизировать нижний торец листа, так как там будет накапливаться конденсат.

Подготовка к монтажу

На предварительном этапе следует подготовить необходимые инструменты и материалы, разметить и раскроить панели в соответствии с проектом, защитить торцы подготовленных элементов.

Для резки поликарбоната применяется :

• Монтажный нож. Допускается использование при небольших объемах работ, рекомендуемая толщина листа – до 10 мм.
• Ручная ножовка по металлу.
• Высокоскоростная пила. Обязательные условия – наличие упора, твердосплавные, не разведенные мелкие зубья полотна.
• Электролобзик.
• Ленточная пила с лентой шириной до 20 мм и толщиной до 1,5 мм. При этом шаг зубьев не должен превышать 3,5 мм, а скорость резки – 1000 м/минуту.

Требуется обеспечить условия, при которых резка не будет сопровождаться вибрацией панели.

С торцов подготовленных элементов из сотового поликарбоната удаляют стружку и полосу защитной пленки. Если панель будет закреплена вертикально или под наклоном, необходимо определить верхний торец и заклеить его специальной сплошной алюминиевой лентой . Нижний торец оклеивают перфорированной лентой. У арочной конструкции оба торца нижние, поэтому их защищают перфорированной лентой. Такая защита предупреждает попадание в каналы пыли и насекомых, оседания конденсата и разрастания плесени.

Если герметизированные торцы после монтажа остаются свободными (согласно проекту), то их закрывают особым торцевым профилем. В нижнем профиле предварительно сверлят отверстия, через которые будет стекать конденсат. Шаг отверстий – 30 см.

На этапе подготовки требуется выбрать технологию монтажа. Стыковать листы монолитного материала можно при помощи клея. Для сотовых панелей лучше использовать специальный стыковочный профиль из алюминия или поликарбоната. Также требуется выбрать, чем крепить поликарбонат. Производители предлагают различные крепежные элементы для фиксации листов на обрешетке.
