Устройство стропильной системы шатровой крыши, чертежи и фото

Виды и типы конструкций крыш

Для начала разберемся с формами крыш, их устройством и наиболее часто встречающимися конструкциями, чтобы Вам было был более понятен разговор о крыше вальмовой. Собственно Вы и сами с этим быстро разберетесь если взглянете на этот чертеж-схему с обозначениями (можно увеличить).

какие бывают крыши – конструкции, формы и устройство

На фото цифрами:

СХЕМА ДВУСКАТНОЙ КРЫШИ

1. Подкосы
2. Затяжка
3. Наклонная стропильная нога
4. Мауэрлат
5. Перекрытие верхнего этажа
6. Кобылка

СХЕМА ЛОМАНОЙ КРЫШИ

1. Стропила верхнего пояса фермы
2. Затяжка верхнего пояса
3. Стойка
4. Балка нижнего пояса

Типы скатных кровель:

а – односкатная; б – двускатная; в – ломаная (мансардная); г – вальмовая; д – многощипцовая

Меряй понизу.

В соответствии с предлагаемой методикой все замеры следует делать по нижнему ребру стропил. Я не буду подробно останавливаться на том, как пришёл к этому выводу. Просто после того как я стал измерять именно так, а не по некой теоретической средней линии, всё встало на свои места. Делая разметку по нижнему ребру стропил, я замеряю именно до той самой точки, от которой и нужно делать рез. Количество рабочих этапов при этом сокращается, а значит, и уменьшается вероятность того, что будут допущены грубые ошибки.

Другое достоинство предлагаемой методики в том, что вам не придётся думать, на сколько следует опускать угловые стропила, поскольку для всей несущей конструкции предполагается использовать пиломатериал одного и того же сечения.

Например, для рассматриваемой в этой статье крыши и угловые (короткие), и промежуточные стропила я вырезал из доски сечением 50×150 мм. Благодаря этому верхние рёбра коротких стропил оказались чуть выше углового стропила, и, как следствие, — между последним и настилом крыши образовался зазор, позволяющий воздуху просачиваться вверх к вентиляционному проёму в коньке крыши.

Расчёты осуществлять несложно, так как расположение каждого стропила можно изобразить с помощью прямоугольных треугольников, а значит, и рассчитать с помощью теоремы Пифагора.

В данной статье вся технология показана на примере небольшой прямоугольной постройки. Поскольку её крыша невелика по своим размерам и весь каркас возводится из пиломатериала сечением 50×150 мм, поправок на более мощные коньковый брус и угловые стропила делать не приходится.

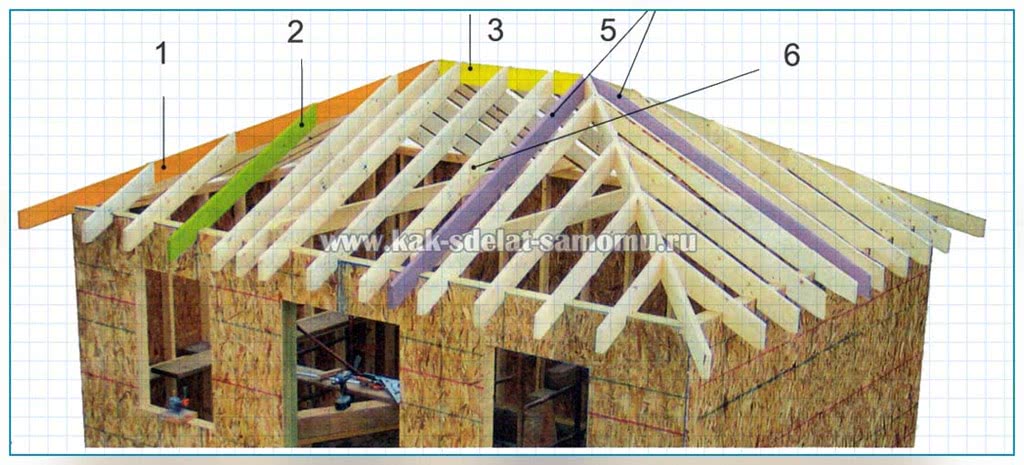

Фото 1.Конструкция вальмовой четырехскатной крыши

1. Угловое стропило всегда имеет более пологий уклон, чем промежуточные стропила. Для данной крыши с уклоном 6:12 уклон углового стропила составляет 6:17. Все стропила, смонтированные на данной постройке (включая угловые), вырезаны из досок сечением 50х 150 мм.
2. Короткие стропила стыкуются не с коньковым брусом, а с угловым стропилом, и имеют такой же уклон, что и промежуточные стропила.
3. Коньковый брус для данной постройки вырезан из того же пиломатериала, что и стропила.
4. Центральные промежуточные стропила. На концах конькового бруса стыкуются три промежуточных стропила, которые называют центральными промежуточными стропилами.
5. Промежуточные стропила. Эти стропила опираются на верхнюю обвязку и коньковый брус.

Ссылка по теме: Строительство крыши своими руками-из чего и как?

Мерная рейка и таблица коэффициентов.

Первым делом я знакомлюсь с конструкцией и прикидываю, как элементы будут соединены друг с другом. Затем изготавливаю мерную рейку из полоски фанеры шириной 50 мм. Кладу её на верхнюю обвязку торцевой стены и размечаю заложение (горизонтальную проекцию) промежуточного стропила, толщину стены (для подреза опорной части) и свес крыши (рис. 1).

Рисунок. 1. Разметка центральных промежуточных стропил.

На схеме видно, что центральные промежуточные стропила и стены формируют квадраты (закрашены в розовый цвет) в углах постройки.

Угловое же стропило делит каждый квадрат по диагонали, образуя два прямоугольных треугольника.

Также читайте: Каркас своими руками – схемы, фото, чертежи и устройство

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Конструкция шатровой крыши

В строительстве принято рассматривать шатровую крышу как вариацию вальмовой четырехскатной, в которой коньковое соединение трансформировалось в коньковый узел, то есть видоизменилось из линии в точку.

Крыша шатрового типа представляет собой пирамиду, стороны которой образованы четырьмя скатами в виде равнобедренных треугольников. Для монтажа подойдет любое четырехугольное здание, однако квадратная форма позволяет добиться идеальной симметрии, благодаря чему достигается наилучший результат.

В конструкцию шатровой четырехскатной крыши входят следующие основные элементы:

• Коньковый узел. Пик крыши, наивысшая точка крыши, образуемая соединением накосных стропильных ног.
• Скаты. Шатровая крыша состоит из четырех наклонных плоскостей скатов треугольной формы. Диапазон их угла наклона лежит в пределах 20-50 градусов, однако опытные кровельные мастера считают оптимальным угол 40 градусов.
• Стропильная система. Каркас, служащий для поддержки конструкции кровли. Стропильная система несет на себе и распределяет вес кровельного пирога, задает геометрию скатов. Она строится основе треугольников, самых жестких и устойчивых фигур, которые гарантируют стабильность, надежность крыши.
• Кровельное покрытие. Материал в виде рулонов, листов, отдельных модулей или элементов, обладающий высокой износостойкостью, хорошими гидроизоляционными характеристиками. В этих целях используют металлочерепицу, профнастил, ондулин, рубероид или шифер.
• Свес. Свесы крыши выступают за периметр основания и защищают стены от воды во время дождя и ветра. Свес длиной 40-50 см считают достаточным для эффективного выполнения своих задач.

Какой дом Вам нравится больше?
Дом из бруса 14.6%

Кирпичный дом 9.23%

Бревенчатый дом 5.92%

Дом из газобетонных блоков 17.94%

Каркасный дом 35.85%

Дом из пеноблоков 16.47%
Проголосовало: 2720

Проведение расчетов

Для изготовления шатровой крыши своими руками необходимо иметь определенные знания и навыки. Вначале требуется выполнить расчеты, для проведения которых в принципе хватит знаний из школьного курса геометрии. Исходными данными для расчетов являются длина и ширина дома, а также выбранный вами угол наклона скатов (для квадратного строения будет один угол наклона для всех скатов, а для прямоугольного строения будет два угла наклона). Рекомендуемый угол наклона находится в диапазоне от 30˚ до 40˚.

Шатровая крыша фактически является пирамидой, состоящей из четырех скатов, каждый из которых является равнобедренным треугольником. Площадь поверхности одного ската равна произведению высоты на ½ ширины основания. К полученной величине нужно прибавить площадь карнизных свесов, представляющих собой равнобедренную трапецию.

Выбирая геометрию карнизных свесов, следует учитывать, что расстояние от конца свеса до наружной стены должно быть 50 или более сантиметров. Просуммировав рассчитанные площади скатов, мы получаем площадь всей кровли, которая далее используется для расчета потребности в материалах. Также необходимо произвести расчет требуемой длины диагональных стропил (находящихся «в ребрах пирамиды»).

При необходимости данные расчеты и изготовление чертежей можно поручить специалистам.

Конструкция шатровой крыши

Коньковый узел шатровой крыши соединяется в одной точке

Постройка четырёхскатной крыши требует использования большого количества деревянных элементов. Перед использованием их следует обработать противопожарным и антисептическим средством.

Для возведения строений с эркером шатровая крыша не подходит, так как форма коробки у неё квадратная. Поэтому обычно используется полувальмовый тип крыши.

Виды стропильных систем для шатровой крыши

Наслонную систему не рекомендуется использовать при угле скатов свыше 40°

Благодаря дополнительным опорам наслонная стропильная система более удобна для монтажа и эксплуатации

Допустимый размер пролёта — около 4,5 м. Если он больше и одной центральной опорой ограничиться нельзя, то устанавливаются подкосы.

Подкосы — это опоры для стропильных ног

Элементы стропильной конструкции

В стропильную систему шатровой крыши входят следующие основные элементы:

Металлические стропила чаще используются для промышленных зданий

Шатровая крыша – чертеж

Основная схема кровли дома рассчитывается несколькими методами. Для построения шатровой крыши – понадобятся система и таблица Пифагора по расчету треугольников и трапеций. Действия по расчету скатных и вальмовых площадей не составляет большого труда. Прежде чем рассчитать площади крыши, необходимо учесть ряд нюансов. Сложность может вызвать расчет расположения накосных и рядовых стропил. Такая процедура может отнять много времени. Но для предварительного этапа по устройству кровли – это рабочий момент. Главное произвести верные расчеты, чтобы потом не докупать дополнительный материал или не перестраивать заново шатер.

Итак, начинаем строительство. Первым делом необходимо осуществить сборку каркаса. После этого можно крепить кровлю. Устройство стропильной системы – отнюдь не легкое занятие. Поэтому в нашей статье будет дана поэтапная инструкция по созданию каркаса. Мы расскажем, как осуществить крепление кровли и как рассчитать тот или иной элемент стропильной системы. В результате, шатровая крыша вашего загородного коттеджа приобретет эстетический вид.

Что из себя представляет шатровая стропильная система?

По сути, шатровая крыша геометрически представляет собой «классическую» пирамиду, то есть фигуру с многоугольником в основании и гранями, являющиеся равнобедренными треугольниками, сходящимися в единой вершине.

В частном строительстве чаще всего применяется пирамида с основанием в виде четырехугольника, хотя для пристроек (башенки, эркеры и т.п.) или легких садовых построек (беседок) практикуется возведение более сложных конструкций, у которых в основании может лежать и правильный шести- или восьмиугольник (иногда даже и больше).

Шатровая крыша не всегда прямоугольная в плане – она может опираться на шесть, восемь и даже больше углов

В данной публикации акцент будет сделан все же на четырёхскатную шатровую крышу. Здесь тоже возможны вариации. «Классикой» считается пирамидальная конструкция, опирающаяся на основание-квадрат, с вершиной, находящейся на перпендикуляре, проходящем через точку пересечения диагоналей основания. В этом случае все четыре ската будут представлять собой абсолютно конгруэнтные треугольники, расположенные под одинаковым углом наклона.

Пирамида с квадратом в основании.

На рисунке-схеме показана пирамида с квадратом в основании – именно ее и будем рассматривать в дальнейшем. К этому чертежу придётся не раз возвращаться по ходу изложения.

Вполне возможно использовать шатровую схему и на прямоугольном здании, у которого длина превышает ширину. Однако, на практике такое применяется нечасто – ввиду ненужного усложнения и расчетов, и монтажа. При подобном варианте скаты, опирающиеся на более короткую стену, становятся длиннее и имеют меньший угол наклона к горизонту, то есть и внешние нагрузки для них уже приходится рассчитывать индивидуально. Для прямоугольных оснований куда больше подойдет вальмовая крыша – она во многом схожа с шатровой, но лучше адаптирована именно к таким условиям.

Для прямоугольного здания лучше подойдет вальмовая стропильная система, которая сродни шатровой, но все же имеет коньковый горизонтальный прогон

Шатровая форма крыши дает немало значимых преимуществ:

Шатровая крыша – это не только внешняя оригинальность здания, но и масса других важных достоинств

• Дом с такой крышей очень выигрышно выделяется на фоне стандартных двухскатных кровель, обладая своеобразной привлекательностью.
• По своим аэродинамическим качествам, то есть по способности противостоять ветровой нагрузке, особенно при шквалистых или даже ураганных порывах, она среди скатных крыш, пожалуй, не имеет равных. Причем сведена к минимуму подъемная составляющая ветровой нагрузки – усилия, пытающегося сорвать кровлю вверх.
• Уникальная пирамидальная форма способствует равномерному распределению всех внешних и внутренних нагрузок на систему крыши и здания в целом.
• При правильном утеплении скатов кровли, такая крыша – оптимальное решение с точки зрения энергосбережения.
• При оптимальном выборе крутизны скатов кровли не будет особых проблем и со снежными наносами.

Желание совместить шатровую систему и мансарду – выполнимо, но серьезно усложняет всю конструкцию крыши.

Недостатком, помимо определенной сложности конструкции, можно назвать то, что четыре одинаковых ската серьезно «съедают» объем чердачного помещения, что осложняет организацию в нем «обитаемой» площади. Чтобы создать жилую мансарду, приходится резко увеличивать крутизну кровли и прибегать к «врезке» дополнительных окон и надстроек. Понятно, что браться самостоятельно за расчет и возведение столь сложной конструкции – просто бессмысленно, так как здесь требуется высокопрофессиональное архитектурное проектирование и монтаж.

Монтаж кровельного покрытия

Для крыши шатрового типа не укладывают кровельное покрытие по одному градусу, например:

• гибкая черепица монтируется при уклоне на 8−18 градусов;
• асбестоцементные материалы монтируются при 14−16 градусах;
• металлическая черепица монтируется при уклоне на 30−60 градусов.

Кроме основных кровельных материалов, можно применять и специфические виды, например, камышовые и тростниковые варианты. Надежность и долговечность такой кровли сводится к минимуму, особенно если регион находится в суровых климатических условиях.

В основном для сложной формы крыш используют гибкую и металлическую черепицу. Материал существенно дороже, но обладает высоким сроком службы. В первом случае для монтажа используется специальная газовая горелка. Материал наплавляется путем разогрева гибкой черепицы и основания крыши. А во втором случае закрепление листов выполняется при помощи шуруповерта и саморезов. Покрытие всегда производится снизу вверх.

Отходы кровельного покрытия будут большими, поскольку крыша имеет фигурную форму и без подрезки не обойтись. Это надо учесть при расчетах на расход материала.

Если работа будет проводиться в одни руки, то следует запастись терпением и силами. Ведь на всех этапах сборки кровельного изделия придется где-то поддержать брус или подать лист кровли. Поэтому желательно включить в работу еще одного человека, который станет помогать в сложных ситуациях. Однако если такая крыша будет предназначаться для маленькой беседки, то в таком случае можно справиться и своими силами.

Делаем сами шатровую крышу

Несмотря на всю сложность конструкции шатровой кровли, сделать такой тип крыши самостоятельно вполне возможно.

Порядок сооружения шатровой крыши включает в себя несколько последовательно выполняемых действий:

1. Создание проекта шатровой кровли и проведение всех необходимых расчётов.
2. Приобретение требуемых материалов и приготовление инструмента.
3. Крепление мауэрлата по всему периметру основания строения.
4. Установка опорной балки для стропил параллельно мауэрлату (допустимое расстояние между ними 450 см).
5. Крепление диагональных элементов, раскосов, подкосов к основе стропил.
6. Утепление крыши.
7. Монтаж финишной кровли и дополнительных элементов для стока, вентиляции и др.

Полезные советы по строительству шатровой кровли

Профессионалы плотницкого дела делятся советами, которые обязательно нужно принимать во внимание при строительстве шатровой крыши:

• не использовать древесину разных пород;
• не собирать несущие элементы кровли из реек размером менее 150 на 50 мм;
• не крепить к опорной стойке коньковой части короткие детали, их закрепляют по углам;
• обязательно применять промежуточные стропильные ноги (в центре кровли).

Пошаговая инструкция по возведению шатровой крыши

Рассмотрим строительство шатровой восьмискатной кровли на конкретном примере. Крыша будет предназначена для постройки размерами 10 на 10 метров с перегородкой посередине (несущая конструкция).

1. Устанавливаем мауэрлаты. Для этого используем брус с сечением 100*150 или 150*150 мм) и крепление при помощи шпилек (резьба более М12).

   Мауэрлат укладывается по периметру строения и крепится на шпильки

2. Укладываем балки перекрытия и выноса, двигаясь от центра к краям и сохраняя одинаковое расстояние между ними (не меньше одного метра или восьмидесяти сантиметров).
3. Применяя брус 150 на 150 мм, монтируем центральную опорную стойку в коньковой части крыши. При этом обязательно проверяем вертикальность при помощи отвеса и рейки. Фиксируем стойку при помощи временных укосин, которые демонтируются после установки центральных стропил.

   На центральной опоре размещаются крепёжные устройства для установки центральных и диагональных стропил

4. Прикрепляем четыре центральных стропила. «Сшивают» эти элементы металлическими уголками или при помощи гвоздей.
5. Монтируем диагональные стропила, соблюдая необходимый уклон. Если эти элементы стыкуют из двух частей, то в месте соединения деталей делается дополнительная опора. Чтобы снизить нагрузки на балки, крепёж таких стоек желательно сместить к несущим стенам.
6. Укладываем и крепим рядовые стропила, опора при этом идёт на мауэрлаты и опорный брус коньковой части. Расстояние между стропилами — около 600 мм.
7. Прикрепляем нарожники, стараясь сохранять параллельность между ними и стропилами. Если крыша монтируется с выносами, то под нарожники в этой части кровли делаем подпорки.

   Для страховки и укрепления конструкции в местах крепления нарожников используются дополнительные стойки

8. Делаем обрешётку, применяя бруски (50 на 50 мм) или доски толщиной 20–25 см.
9. Укладываем материалы для тепло- и гидроизоляции.

   Утеплитель кладётся в каркас, образованный стропилами и обрешёткой

10. Пришиваем при помощи саморезов к обрешётке кровельный материал.
11. Подшиваем карнизы, устанавливаем водостоки, вентиляционные элементы.

    Подшивка карнизных свесов выполняется на завершающей стадии строительства шатровой кровли

Устройство стропильной системы

Стропильная система шатровой крыши – каркас на котором она держится, ее основа. В зависимости от выделяют висячую и наслонную разновидность.

Висячие стропила опираются на две точки – мауэрлат и коньковый узел, а наслонные имеют дополнительную опору на вертикальную стойку, которую устанавливают на внутреннюю несущую стену. Выбор вида стропильной системы шатровой крыши зависит от планировки и площади дома.

Опытные проектировщики кровли не рекомендуют использовать наслонную системы, если угол наклона скатов превышает 40 градусов.

Она состоит из следующих элементов:

• Мауэрлат. В ходе строительства шатровой крыши мауэрлат из бруса толщиной 150х150 мм или более укладывают на стену, основание каждого ската. То есть, если , необходимо четыре прочных надежных бруса, обработанных антипиреном и антисептиком. Мауэрлат используют в качестве опоры для крепления стропил и распределения веса кровельной конструкции по периметру несущих стен. К слову, на внутренние перегородки, задействованные в наслонной стропильной системе тоже монтируют опорный брус, только его называют лежень.
• Коньковый узел. Точка, в которой встречаются верхние части стропильных ног, называют конек. Кровля шатрового типа подразумевает коньковое соединение в виде узла, а не линии, как вальмовые или двухскатные.
• Диагональные (накосные) стропила. Они расходятся от конькового узла в четыре стороны к углам мауэрлата, образуя ребра скатов. Длина накосных стропильных ног больше обычных, поэтому толщина их должна выдерживать повышенные нагрузки.
• Нарожники. Эти элементы характерная черта шатровой крыши, они имеют различную длину, увеличивающуюся по мере приближения к центральной ноге. Нарожники закрепляют одной стороной на накосные стропила, а другой на мауэрлат. Опытные кровельщики отмечают, что ни в коем случае нельзя крепить нарожники к стойкам и коньковому узлу, это нарушает жесткость конструкции!
• Центральные стропила. Самое длинная нога, расположенная посередине между двумя накосными, это все, что осталось от рядовых стропил, которые используются в вальмовой четырехскатной крыше.
• Стоки. Вертикально установленные брусья, служащие опорой для конькового узла или стропильных ног. Их задействует шатровая крыша с наслонной стропильной системой.
• Затяжки и ригеля. Горизонтальные перекладины между стропильными парами, гасящих распирающую нагрузку на стены дома. Чем выше расположена затяжка, тем толще должен быть используемый брус.
• Подкосы и подпорки. Устанавливаются под углом 45 градусов к стропильным ногам. Они необходимы для того, чтобы снизить прогиб стропил по тяжестью собственного веса.
• Обрешетка. Служит основой для настила кровельного покрытия. Мягкая и рулонная кровля нуждается в оборудовании сплошной обрешетки из листов влагостойкой фанеры, а для профнастила и металлочерепицы достаточно решетчатой

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

1. Сложная конструкция каркаса.
2. Малые размеры мансарды.
3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Порядок монтажа крыши

Процесс обустройства шатровой кровли включает несколько этапов.

Первый этап

Составьте проект конструкции и сделайте необходимые расчеты в соответствии с приведенными ранее рекомендациями.

Проект крыши

Третий этап

Уложите мауэрлат по всей длине строения. На него будут установлены стропильные ноги.

Уложите мауэрлат

Если дом построен из кирпича, мауэрлат лучше всего укладывать по внутренней части стен. В данном случае между мауэрлатом и стеной необходимо проложить влагоизоляционный материал. Для гидроизоляции достаточно часто применяется рубероид. Чтобы стропильные ноги не провисали, нужно смонтировать решетку с соответствующими параметрами.

Если дом построен из дерева, с функциями мауэрлата в большинстве случаев сможет справиться верхняя часть сруба.

Четвертый этап

Установите опорную балку для стропил (прогон) вверху стропильной конструкции. Опорная балка должна быть размещена параллельно по отношению к мауэрлату. Рекомендованное расстояние между двумя упомянутыми элементами – до 450 см.

Пятый этап

Выполните монтаж диагональных связей, раскосов и подкосов.

Для изготовления диагональных связей обычно используются доски 250-450 мм. Их необходимо прибить к основе стропильной ноги.

Вам нужно обустроить запланированное количество скатов (обычно их 4). На этом этапе работайте в соответствии с имеющимися у вас чертежами.

Шестой этап

Утепление крыши

Утеплите крышу. Сначала крепится гидроизоляционный материал, под ним размещается утеплитель, а под утеплителем – мембранная пароизоляционная пленка.

Пирог кровли

Обрешетка на ендовах и хребтах кровли

В завершение вам останется лишь уложить желаемый финишный кровельный материал и установить разного рода дополнительные элементы вроде водостоков и пр.

Монтаж металлочерепицы

Монтаж металлочерепицы

Монтаж металлочерепицы

Теперь вы осведомлены в основных особенностях шатровой кровельной конструкции, знаете, в каком порядке выполняется расчет системы, какими должны быть ее основные элементы и в какой последовательности выполняется непосредственно обустройство крыши. Следуйте инструкции, одновременно ориентируясь на положения имеющегося проекта, и все обязательно получится.

Удачной работы!

Расчет параметров крыши

Выбор высоты шатровой крыши не зависит ни от размера стен, ни от выбранного материала кровли. В основном отталкиваются от своего видения пропорций и вкусовых предпочтений. Но во избежание проблем в процессе эксплуатации все же нужно учитывать некоторые рекомендации.

В тему:

Выбор угла наклона шатровой крыши производят исходя из предполагаемой снеговой нагрузки и материала для кровли. Он варьируется в пределах 5 — 60 градусов. При высоких нагрузках снега и частых дождях нужен большой угол уклона (45 — 60 градусов), так как более пологая крыша будет задерживать схождение осадков, что может привести к ее преждевременной порче. В то же время, если такой необходимости нет, то не стоит делать ее слишком высокой, так как это приводит к усложнению монтажа, к использованию дополнительного материала и соответственно к увеличению финансовых расходов.

По типу кровли существуют следующие параметры:

• рулонная — 8 — 20 градусов;
• асбестоцементные листы и сталь — 15 — 60 градусов;
• черепица — 25 — 60 градусов (иначе в стыки попадают осадки).

Если здание возводится на местности с частыми ветрами, выбирается небольшой угол уклона. От выбора угла наклона напрямую зависит и конечная стоимость крыши, чем больше угол наклона, тем больше материала потребуется и для кровли.

Выбрав угол наклона, можно рассчитать высоту крыши. Для этого величину половины диагонали между углами здания умножить на тангенс выбранного угла наклона. А затем можно определить и длину стропил, разделив высоту крыши на синус угла наклона.

В традиционном случае шатровая крыша состоит из четырех треугольников (равнобедренных). В таком варианте рассчитать площадь крыши довольно просто, достаточно высчитать площадь одного треугольника и умножить ее на четыре.

Площадь треугольника будет равна произведению длины основания данного треугольника, умноженного на его высоту и разделенного на два. Полученную величину умножаем на четыре и получаем величину площади всей крыши.

Исходя из вычисленных величин, можно произвести расчет требующегося строительного и кровельного материала для возведения выбранной конструкции.

Похожие записи:

Правила и поэтапная инструкция по настройке реле давления гидроаккумулятора Крыльцо своими руками Септик для дачи: как сделать установку своими руками Пустотелые бетонные блоки: виды, характеристики, применение Крыша для газобетонного дома: виды, особенности плоской и скатной конструкции Чем лучше обшить стены внутри каркасного и деревянного дома
