Типы двухтрубной системы горизонтальной компоновки

Самый распространенный вариант обогрева жилого одноэтажного дома — двухтрубная система теплоснабжения с горизонтальной разводкой.

Для организации такого отопительного контура используются следующие схемы:

тройниковая или по другому периметральная;
коллекторная, иначе лучевая.

Согласно тройниковой схеме трубы соединяются тройниками, трубопроводы прокладываются по периметру помещения, последовательно подключаются к приборам. Теплоноситель в периметральной системе перетекает от одной батареи в другую, несколько остывая по пути.

По движению нагретого и остывшего теплоносителя тройниковые варианты подразделяются на попутные и встречные. В тупиковой схеме горячая и охлажденная вода перемещается в разных направлениях. В попутной нагретый и отработанный теплоноситель течет в одну сторону.

В коллекторной схеме от центрального органа системы, коллектора, трубы проводятся к каждому из радиаторов, за счет чего теплоноситель поступает во все приборы одновременно.

Принцип устройства напоминает солнечные лучи, исходящие от расположенного обычно в центре распределителя теплового потока. В лучевых разновидностях разводки теплоноситель движется только в разные стороны.

Как планировать систему с принудительной циркуляцией

Для начала нужно определиться с мощностью котла. Сделать это можно снова-таки по усредненным номам: на 10м 2 площади берут 1Квт мощности котла. Если потолки выше 2,5м, требуется ввести увеличивающий коэффициент 1,2. Увеличить мощность нужно и при расположении в северных регионах. Эти нормы – для средней полосы России. Если дом расположен севернее – добавьте еще 30-50%. Также требуется запас в том случае, если дом плохо утеплен, ведь необходимо восполнять потери тепла, которые уходят через стены/пол/потолок. Так что и в этом случае нужно брать более мощное оборудование.

Определиться нужно также с типом подготовки воды для бытовых нужд. Если греть ее будет котел, на это также следует увеличить мощность котла – добавить 30-50% к рассчитанной мощности котла. Подробно о том, как определить мощность котла для отопления читайте тут.

При расчете системы отопления дома нужно определиться с мощность. котла

Затем приступаем к расчету количества радиаторов: как минимум по одному под каждое окно, плюс один радиатор в ванную/туалет. В северных регионах для сохранения тепла неплохо себя показали радиаторы, установленные в коридоре/тамбуре, которые срабатывают как тепловые завесы.

При расчете количества радиаторов исходят из правила: под каждое окно — один радиатор

После того как определились с количеством радиаторов, нужно рассчитать количество секций в каждом. В общем случае считают исходя из площади помещения: есть нормы. Зная площадь помещения, делите его на норму и получаете количество секций. Но это – снова-таки усредненный подход. Тут нужно учитывать также тип разводки и место расположения радиатора в отопительном контуре. Например, однотрубная разводка. Она характеризуется тем, что радиаторы, расположенные ближе к котлу, получают более горячий теплоноситель и нагреваются до более высоких температур. Чем дальше расположен радиатор, тем более холодный теплоноситель его омывает. Потому для компенсации и выравнивания положения в дальних радиаторах увеличивают количество секций или устанавливают их большей площади (высоты и мощности).

Аналогично поступают при двухтрубной разводке, хотя там разница не столь явная: на вход каждого радиатора подается теплоноситель с одинаковой температурой, просто у тех, которые расположены ближе к котлу интенсивность потока через радиатор выше, чем у дальних. Чтобы выровнять потоки на каждом радиаторе ставят термостатические клапана.

Для регулировки теплоотдачи радиатора и компенсации системы устанавливают термостатические клапана

Но в двухтрубной схеме отопления есть вариант с петлей «Тихельмана». Такая схема отопления является изначально скомпенсированной (если радиаторы установлены одинаковые). Но она требует большего количества труб даже по сравнению с обычной двухтрубкой.

Схема системы с принудительной циркуляцией. Дом двухэтажный. Система двухтрубная с нижней подачей, тупиковая схема движения теплоносителя

С количеством, составом радиаторов, типом разводки определились. Нужно определиться с типом и диаметрами труб и типом системы. Какие бывают трубы для отопления и особенности их использования описаны тут .

Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»

При самостоятельном монтаже системы, после того, как собраны радиаторы и подключены трубы, все систему нужно промыть. И только потом подключать насос и котел. В системах с твердотопливными котлами необходима группа безопасности, в которую входит манометр, клапан вывода воздуха и подрывной клапан, который выставлен на рабочее давление в системе и при его превышении срабатывает автоматически.

На входе в котел линии для подпитки необходимо установить фильтр для защиты контура и оборудования от попадания абразивных или загрязняющих частиц.

Подбор насоса и расширительного бачка неактуален, если планируется поставить настенный газовый котел. Большая часть моделей имеет встроенный расширительный бак и насос. Тогда все что остается – ориентироваться по объему системы, с которым может работать данная модификация. Исходя из этого, подбирать диаметры труб и площадь/мощность батарей.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

с одной трубой;
двумя;
коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

тупиковая;
попутная;
коллекторная.

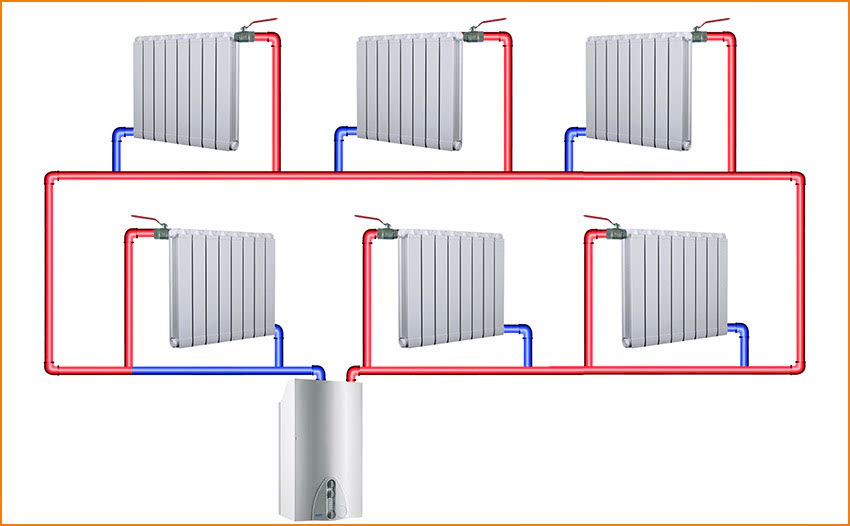

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Более равномерный прогрев всего домовладения;
Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Особенности монтажа двухтрубной горизонтальной отопительной системы

Как и любой монтаж, монтаж горизонтальной двухтрубной отопительной системы необходимо проводить с учетом определенных правил технологии.

В первую очередь запомните главное условие: экономия на системе отопления или ее отдельных элементах весьма нежелательна. Известно, что хочется сделать все и быстро, и недорого, и при всем этом еще и качественно. Но устройство отопительной системы дома является одним из условий комфортного проживания, потому если вы не хотите мерзнуть холодными зимними вечерами, не стоит экономить на отопительных приборах.

Если в ваш дом проведен газ, можете обустраивать отопительную систему на воде, которая включает наличие двух котлов – основного газового и запасного электрического либо на твердом топливе. Так вы станете практически энергонезависимыми.

https://youtube.com/watch?v=LyJLwabP9Zk

Следующим вашим шагом должен стать поход в проектное бюро. В нем вы сможете получить нужные расчеты, полную документацию, относящуюся к проекту, и чертежи отопительной системы вашего дома. Затем вы можете смело начинать закупку необходимых материалов и инструментов.

В первую очередь нужно провести установку отопительного котла. Специально для этой цели требуется отдельное оборудованное помещение, в которое будут поступать продукты сгорания. В идеале это должно быть обособленное помещение; если нет возможности выделить отдельную комнату, то можно использовать хорошо вентилируемый подвал.

Помните, что пространство вокруг отопительного котла необходимо оставить свободным. Прилегающие к котлу стены и поверхность пола следует обшить огнеупорным материалом. Дымовую трубу нужно выводить на улицу.

Если вы планируете в системе отопления наличие циркуляционного насоса, то его установку нужно проводить сразу после монтажа котла. Наряду с ним проводится установка коллекторного шкафа и приборов регулирования возле котла.

От места установки отопительного котла начинается закладка трубопровода в те точки, где вмонтированы радиаторы. Характер соединений труб зависит от материала, из которого они изготовлены.

Завершающим этапом обустройства горизонтальной двухтрубной системы отопления будет подключение батарей. Их установку в обязательном порядке нужно производить под окном на кронштейнах. В том случае, когда размер батареи недостаточно велик, чтобы закрыть оконный проем, можно по возможности монтировать 2 батареи или нарастить несколько дополнительных секций.

Высота от поверхности пола должна составлять от 100 до 120 мм, промежуток между стеной и радиатором – от 20 до 50 мм, от подоконника до батареи – около 100 мм. Вход и выход батареи фиксируют при помощи монтажа специальной фурнитуры. В обязательном порядке устанавливаются датчики температуры, с помощью которых можно контролировать температуру в помещении.

https://youtube.com/watch?v=yHYOANv89hs

Когда все элементы системы установлены, следует произвести опрессовку. Пробный запуск отопительной системы можно производить только после получения соответствующего разрешения и в присутствии специалиста-газовика.

Двухконтурная разводка батарей

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель — «Oasis», Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% — если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% — если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Горизонтальная внутриквартирная разводка

Во многих новостройках возможно встретить относительно экзотическую схему: в квартиру заходят отводы от стояков, разрешающие развести отопительные устройства под произвольную планировку. Наряду с этим диаметр стояков и отводов подбирается так, что горизонтальный контур в вашей квартире не садит параметры отопления в квартирах выше либо ниже.

Кроме произвольной планировки, горизонтальный контур с выходом и одним входом разрешает наладить учет тепловой энергии. По мере того, как цена отопления квадратного метра возрастает, установка счетчиков делается все более актуальной.

Как верно сделать разводку отопления в горизонтальном контуре раздельно забранной квартиры?

По скромному точке зрения автора, наиболее разумным будет приспособить к данной ситуации ленинградку, либо барачную схему разводки.

По периметру квартиры прокладывается неразрывное кольцо размером ДУ25. Под дверными проемами оно топится в стяжку либо прокладывается под настильным полом.
Отопительные устройства врезаются параллельно кольцу, не разрывая его. Размер подводок — ДУ20. Схема подключения отдельного радиатора — нижняя либо диагональная.
Любой радиатор комплектуется воздушником в одной из верхних пробок. Опционально смогут быть установлены дроссели либо термоголовки и отсекающие вентиля на подводках.

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Такая схема отопления состоит из одной главной трубы, которая, выходя из котла (из подачи), проходит через всю систему и превращается из горячей трубы в холодную, и входит снова в котел (в обратку).

В двухтрубной системе, каждая батарея берет горячий теплоноситель в одной трубе и отдает остывший другой.

Виды однотрубных систем отопления

Открытого типа – самая безопасная, простая и дешевая, так как в трубах не создается большого давления, и нет необходимости в монтаже специальных деталей, но при этом ее технические характеристики самые низкие.
Закрытого типа – напротив, дороже сложнее и теоретически более опасна, но она более долговечна, с лучшей циркуляцией теплоносителя и меньшими затратами времени при обслуживании.
Горизонтальной прокладки – при данном варианте можно утопить всю систему в пол, или сделать ее наименее заметной, правда, требует выверенного равномерного уклона труб или же принудительной циркуляции.
Вертикального монтажа – тут используются стояки. Применяется в основном при двух и более этажах отапливаемого помещения.

Циркуляция теплоносителя в системе

Циркуляция бывает двух типов:

Естественная – создается при разности плотности горячей и холодной воды. При данном виде циркуляции должен быть выверен уклон основной трубы, для осуществления продвижения теплоносителя по магистрали. Дешевле чем принудительная, но циркуляция значительно хуже.
Принудительная – требует включения в схему отопления насоса, который будет гонять теплоноситель по всей системе. Довольно распространенный вариант в наши дни, так как забота об уклонах отпадает, и циркуляция улучшается в разы. Минусом является возможность поломки насоса и выхода из строя всей системы отопления, плюс потребление электроэнергии.

Принцип работы однотрубной магистрали. Плюсы и минусы

Как функционирует однотрубная обвязка, предельно понятно. Подача теплоносителя осуществляется по одной замкнутой системе, включающей отопительную установку и отопительные приборы. Обвязаны они между собой только одним контуром.

Для однотрубной системы монтируется только один контур и такую систему лучше устанавливать в одноэтажном строении

Стояк в такой системе тоже один. Именно он соединяет в определённой последовательности все технические узлы. В многоквартирных домах для обеспечения транспортировки теплоносителя зачастую применяется гидравлический насос. Он прокачивает по вертикальным стоякам горячую воду.

горизонтальная. Для частного дома она подходит лучше всего. По такой схеме все радиаторы соединяются последовательно с помощью горизонтального стояка;
вертикальная. Применяется с целью создания систем отопления в многоэтажных строениях. Подключение батарей в этом случае осуществляется с верхних этажей на нижние посредством вертикального стояка.

Для того, чтобы выяснить ответ на вопрос, какая отопительная система — однотрубная или двухтрубная лучше, необходимо рассмотреть их плюсы и минусы. К отрицательным моментам обвязки одной трубой относятся следующие факторы:

подключать на вертикальный стояк одновременно более 10 батарей нельзя. Несоблюдение этого требования приведёт к тому, что на нижнем этаже радиаторы не прогреются выше +45˚С (чего недостаточно для комфорта в зимнюю пору года), в то время, как на самом верху температура теплоносителя может достичь +105˚С;
невозможность регулировки температуры в отдельно взятом помещении. Если с помощью термоклапана где-нибудь посередине перекрыть подачу теплоносителя, все следующие в цепочке радиаторы станут холодными;
необходимость установки мощного насоса. Данное оборудование обеспечивает внутри системы такой уровень давления, без которого эффективная работа однотрубной обвязки невозможна. Его включение, конечно же, обусловливает повышение эксплуатационных расходов.

Для обеспечения в однотрубной системе равномерного давления устанавливают циркуляционный насос

Полезная информация! Гидравлический насос любого типа не в состоянии обеспечить внутри системы равномерное давление, что может вызвать гидроудар, в результате которого появляются протечки.

Наряду с минусами, однотрубная система обладает рядом положительных эксплуатационных характеристик. Наиболее актуальны следующие:

на рынке появились батареи, конструкция которых позволяет устранить неравномерность прогрева комнат. Они доукомплектованы радиаторными регуляторами, термостатическими клапанами или автоматическими терморегуляторами. Данные изделия можно устанавливать и в однотрубной, и двухтрубной системе отопления.
использование такого оборудования, как байпасы и вентили, а также надёжной запорной арматуры позволяет не отключать всю систему при ремонте одного отопительного прибора;
однотрубная система собирается меньшим количеством материала, чем двухтрубная. Поэтому выбрать её рекомендуется при ограниченном бюджете.

Нижняя и верхняя схема разводки

При нижней разводке системы магистраль прокладывают в цокольном помещении или подвале. А также допускается монтаж труб под полом. Теплоноситель поступает в нагревательное оборудование снизу вверх.

Удаление смеси газов осуществляется через специальную воздушную линию, подсоединённую к стоякам. На случай непредвиденных аварийных ситуаций обратный и подающий стояки оснащены специальными кранами для отключения.

Чтобы реализовать схему с верхней разводящей линией, расширительный резервуар монтируют в высшей точке трубопровода. В том же месте выполняют и разветвление сети.

Спроектировать верхнюю разводку невозможно в частных домах, где нет чердака

Что необходимо учесть при обустройстве любой системы

Итак, вы уже, знаете, какая система лучше всего подходит вашим условия эксплуатации. Прежде, чем приступать к её монтажу, прислушайтесь к советам профессионалов. Основные из них можно сформулировать так:

Не забывайте о необходимости установки на входе и выходе батарей регулирующих термокранов, а также сливного крана, месторасположение которого – самая нижняя точка отопительной конструкции. Реализовать двухтрубную разводку можно в частном доме любой этажности. Работать она может без циркуляционного насоса. Но ввиду низкой эффективности данных систем в настоящее время мало кто их использует.
Приняв решение о размещении в строении двухтрубной разводки, оснащённой коллектором, тщательно продумайте и спланируйте размещение так называемой гребёнки, выполняющей функцию узла распределения теплоносителя. Длина отходящих от неё труб должна быть соизмеримой. В противном случае значительная разница в их длине от гребёнки до батарей может вызвать существенную разницу в давлении.
Приобретённые, как говорят, «по дешёвке» бывшие в употреблении трубы и фитинги могут обернуться значительными денежными затратами на проведение ремонта не только системы отопления, но и самого здания.

Однотрубная схема дешевле. Но если во главу угла вы ставите качество системы отопления, не стоит жалеть денег на двухтрубную разводку. Так вы получите возможность управлять теплом в комнатах.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
