Подключение кондиционера к сети

Перед подключением сплит-системы к электросети следует ознакомиться со схемами и спецификациями на узлы прибора и проанализировать состав стен. Затем нужно осмотреть существующую систему электроснабжения, замерить поперечное сечение входящих кабелей и протестировать выбранную трассу специальным детектором.

Существует несколько способов подключения кондиционера к электросети. Если линия проводки для мощного электроприбора не была предусмотрена заранее, придется прокладывать сети и устанавливать розетки после проведения капитального ремонта.

Удобнее всего подключить розетку в распределительной коробке помещения. Но это становится возможным только в том случае, если электропроводка, идущая от этой коробки к электрическому щитку квартиры или частного дома, может выдержать максимально возможную нагрузку всех подключаемых электроприборов.

Другой способ предполагает прокладывание новых линий электропроводки. В этом случае нужно проштробить стену, проложить новый кабель в пластмассовой гофрированной трубе и подключить его к распределительной коробке. Если глубина штроба составляет больше 2 см, кабель можно прятать в стену без гофротрубы.

Гофрированная труба (гофротруба) – это труба с переменным поперечным сечением, в которой есть толстостенные и тонкостенные участки, придающие ей жесткость и гибкость одновременно

Штроб может проходить горизонтально или вертикально, но по диагонали он располагаться не может. Это противоречит основным строительным регламентам.

На основании проекта обустройства линий можно заблаговременно определить места вывода электрической сети, в т.ч. и для климатической техники. Если же нет возможности штробить стену, электропроводку можно проложить открытым способом.

В этом случае провода прячутся в специальный пластиковый кабель-канал, который закрепляется на стене шурупами. Этот способ наименее трудоемкий и затратный, но пластмассовый канал может нарушить внешний вид комнаты.

Спрятать шнур, тянущийся от бытового кондиционера к сетевой розетке, можно в пластмассовом коробе любого цвета и формы в зависимости от особенностей интерьера комнаты

Если ни один из этих способов не походит, можно присоединить устройство через шлейф к розетке, питающей технику с меньшей мощностью. При этом шлейф тянется от гнезда рядом с кондиционером до самой точки электропитания. Но нужно проверить возможности розетки. Если сеть не справится с нагрузкой, провода сгорят.

Подключение сплит-системы к сети электропитания с помощью вилки и раннее установленной розетки является наиболее простым способом. Для этого не нужно выполнять электромонтажные работы, поэтому с таким подключением может справиться любой человек.

Этот вариант монтажа выбирают для:

  • сплит-систем небольшой мощности (до 4 кВт);
  • кондиционеров, встроенных в окно;
  • кондиционеров, которые были установлены в комнате на короткое время.

Но лучше проработать расположение климатической техники и розеток под нее заранее. Это позволит проложить более надежные провода к тем розеткам, от которых будет питаться в будущем кондиционер.

Honda Civic Hatchback 90 Синих Кони › Бортжурнал › Эл. схема управления кондиционером, управления двигателем их взаимная связь.

Приветствую всех зашедших и читающих!Эта запись продолжение начатой Компрессор кондиционера не включается…по холодуБукв много, осилит тот кому интересно или пробует ремонт системы кондиционера, а также присутствует электрическая схема обвязки блока управления двигателем.

Как всегда приходится копаться разбираться самому, вот какую информацию нарыл и обработал.Хотел разобраться с электрической схемой работы кондиционера и его цепей управления, а также что это за датчик температуры испарителя и зачем он нужен.По данному датчику и режимам работы информации не нашел существенной, но то что он играет важную роль в конечном результате включения муфты кондиционера это точно!

Под номером 1 (выделен красным цветом) — управляющий провод реле включения муфты кондиционера, управляюший сигнал выдает блок управления двигателем смотри сх№3-2

При включении кнопки АС напряжение (+12в) через датчик температуры (датчик температуры испарителя) и через замкнутый контакт датчика низкого давления (при наличии фреона достаточного давления) отправляетсяв блок мультиплексора (MULTIPLEX) смотри под номером 2 (выделено синим).

Под номером 2 (выделен синим) вход +12в с блока “кондиционер” смотри сх№1, также с мультиплексора смотри номер 3 (выделен желтым) отправляется в блок управления двигателем смотри сх№3-2.

И вот наступило окончание в формировании сигнала управления ( вклоткл) реле муфты кондиционера.С мультиплексора смотри номер 3 (выделен желтым) пришел сигнал в блок управления двигателем смотри сх№3-2 , блок управления увидел что в системе кондиционирования все в порядке формирует сигнал под номером 1 (выделен красным) на включение муфты кондиционера смотри сх№1 (выделен красным) и по внутренним алгоритмам поднимает ХХ примерно оборотов на 500 относительно обычного ХХ, чтобы после включения муфты (появилась нагрузка на двигатель) холостые стали как обычно 750-800 оборотов (вот отсюда повышенный расход при работе кондиционера).Влияние компрессора на работу двигателя.Компрессор забирает достаточно большую мощность у двигателя. По некоторым данным — до десяти л.с. или от от единиц до десятков процентов. Мощность двигателя расходуется на процесс сжатия и перекачки фреона по системе компрессором, на выработку генератором электроэнергии для поддержания в рабочем состоянии электромагнитной муфты компрессора и работы вентиляторов. Но есть и обратное влияние — двигателя на компрессор. Чем выше обороты двигателя, тем выше поднимется давление в секции высокого давления. Система рассчитана на подобное повышение и может среагировать кратковременным отключением муфты компрессора. При нажатии педали акселератора в пол компрессор также должен отключаться.

Это как бы все хорошо и стало понятно, как это работает и если что какие цепи проверять при устранении дефектов в системе кондиционирования, НО есть НО, вопрос при какой температуре этот датчик температуры испарителя дает запрет на включение муфты так и не нашел

В одной из статей прочитал вот это: “Очень важным датчиком является датчик температуры испарителя. Датчик температуры испарителя не допускает замерзания испарителя и в диапазоне около или чуть выше нуля (для разных систем — по-разному) отключает муфту компрессора.” — как я понял то при 0 градусов внутри салона автомобиля не включится? х.з …

ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯДатчик температуры испарителя представляет собой термистор NTC (с отрицательным температурным коэффициентом), передающий в модуль ATC (автоматического управления температурой) сигнал температуры воздуха на выходе из испарителя. Датчик температуры испарителя установлен в правой стороне корпуса отопителя и входит в радиатор испарителя.Модуль ATC (автоматического управления температурой) использует входной сигнал от датчика температуры испарителя, чтобы управлять включением и выключением муфты компрессора A/C (кондиционирования воздуха) для предотвращения образования льда на испарителе.

Буду ждать тепла чтобы проверить включение муфты кондиционера, а перед этим заеду на диагностику для успокоения).psможет кто обладает дополнительной информацией, относительно почему не включается кондиционер по холоду и при какой температуре запрет, в комментах скидывайте ссылки буду читать и разбираться.

Схема подключения трёхфазного двигателя через конденсатор

Здесь напряжение 220 вольт распределяется на 2 последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Читать дальше: Av in разъем что это в магнитоле

Важно помнить: трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 В. Поэтому если есть ввод на 380 В — обязательно подключайте к нему — это обеспечит более стабильную и экономичную работу устройств

Для пуска мотора не понадобятся различные пусковики и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к сети 380 В.

Подбор комплектующих

Кабели

Первый вопрос, который вы должны задать себе перед монтажом линии — какой провод использовать? Обратите внимание на следующие параметры:

Тип сети

В современных новостройках заземление есть по умолчанию. Поэтому для прокладки основной и вспомогательной линии обычно используют трехжильный провод. И, к тому же, чаще всего приходится подключать трехфазный кондиционер;

Мощность кондиционера

В справочной литературе по электротехнике есть вся необходимая информация о подборе сечения кабелей в зависимости от мощности устройства. В среднем, для аппаратов мощностью до 3 кВт применяют провода 2 мм2, до 5 кВт — 2.5 мм2, от 7 кВт — 4 мм2. Это лишь общие указания, обязательно ориентируйтесь на справочную литературу при подборе сечения;

Условия эксплуатации

(function(w, d, n, s, t) {
w = w || [];
w.push(function() {
Ya.Context.AdvManager.render({
blockId: «R-A-910396-5»,
renderTo: «yandex_rtb_R-A-910396-5»,
async: true
});
});
t = d.getElementsByTagName(«script»);
s = d.createElement(«script»);
s.type = «text/javascript»;
s.src = «//an.yandex.ru/system/context.js»;
s.async = true;
t.parentNode.insertBefore(s, t);
})(this, this.document, «yandexContextAsyncCallbacks»);

Кабель должен выдерживать те условия, для которых он был куплен. Мы рекомендуем использовать провода типа ВВГ. У них есть различные модификации, в том числе негорючая и плоская. Кабели ВВГ долговечны и стоят приемлемо.

Розетка

Розетка, в которую будет подключаться вилка кондиционера, должна соответствовать ряду требований:

  • Заземление ОБЯЗАТЕЛЬНО. Либо можно использовать реле;

  • Должна подключаться к электросети ТОЛЬКО медными проводами. Провода из алюминия не подходят. Если розетка подключена с помощью алюминиевых проводов, их нужно заменить на медные;

  • Подключение к щитку должно осуществляться через автомат.

Большинство современных розеток (т.н. «евророзетки») соответствуют необходимым требованиям. Главное — правильно их подключить. Вы должны понимать, что по закону кондиционер должен подключать специалист с допуском. Иначе гарантия не будет распространяться на розетку. Поэтому, если вы не уверены в своих силах, лучше доверьте монтаж специалисту.

Основная линия питания

Внутренний блок подключают к квартирной электросети. Если сплит-система имеет большую мощность, для нее разумно обустроить отдельный ввод напряжения непосредственно от счетчика. Это обезопасит остальную проводку помещения. Кабель основной линии питания выбирается с сечением, соответствующим потребляемой кондиционером мощности.

Провод также прокладывается в штробах, пластиковых коробах, за декоративной отделкой стены. Автоматы аварийного отключения или УЗО располагаются в щитке. Он обязательно заземляется. Рабочий ток автоматики защиты определяется по мощности кондиционера.

2 Установка оборудования

Конструктивно кондиционеры выпускаются в виде моноблоков и сплит-систем. Второй вид состоит из внешнего (компрессорно-конденсаторного) устройства и внутреннего (испарительного) прибора. Перед установкой внутреннего устройства сначала следует выбрать подходящее место для монтажа. Необходимо учитывать следующие правила:

  • расстояние между корпусом прибора и потолком — не менее 15—30 см;
  • между боковой поверхностью и стеной — около 30 см;
  • пространство для выходящего воздуха — более 150 см.

Для установки наружной конструкции выбирают место рядом с окном или балконом. Допускается её установка на стену внутри лоджии, если есть свободное место. На первом этаже высотного здания прибор можно закрепить над окном, расположив его в зоне недосягаемости для прохожих.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Как подключить кондиционер к электросети

Существует два распространенных способа подключения кондиционера к сетевому питанию:

  • через розетку для однофазных бытовых приборов;
  • от отдельной линии в основном для промышленных устройств.

С розеткой

Подвести питание сплит-системы с помощью вилки и розетки – самый простейший способ, который не нуждается в подготовительных электромонтажных работах. Этот вариант выбирают для встроенных в окно кондиционеров, систем небольшой мощности до 4 кВт, а также для временного использования. Необходимо помнить, что розетка под бытовой кондиционер должна быть строго индивидуальной.

Подключение можно выполнять только в том случае, если есть опыт электромонтажных работ с бытовыми приборами. Алгоритм действий будет следующим:

  • подготовить материалы и инструменты;
  • изучить схемы в инструкции;
  • проложить и подключить межблочные кабели (об этом писалось выше);
  • установить розетку.

Перед пробным пуском сплит-системы нужно проверить схему на правильность подключения.

Розетка должна быть с медными проводами и подключена к щитку по всем правилам электробезопасности.

Прямое подключение к сети

Отдельная линия питания наилучшим образом подходит для мощной сплит-системы. При этом нужно убедиться, возможно ли подключение к электрощитку (обязательно заземленному) дополнительного оборудования. Вариант прямого подключения к сети не нагружает рабочие линии сети: питание подается непосредственно к внутреннему блоку кондиционера.

Кабель прокладывается по подготовленному штробу в стене или в коробе по поверхности стены. К щитку кабель протягивается через автомат с рассчитанной мощностью, подробно о котором будет сказано в следующем подразделе. Сечение провода будет зависеть от мощности прибора и удаленности его расположения от щитка.

Инструкция подключения в остальном повторяет первый способ. Данный метод позволяет установить кондиционер в любой точке дома.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

  1. Подбираем набор необходимого инструмента и нужные материалы.
  2. Изучаем предложенные производителем схемы.
  3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
  4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

  • приветствуется наличие дифференцированного реле или надежного заземления;
  • она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
  • если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
  • она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

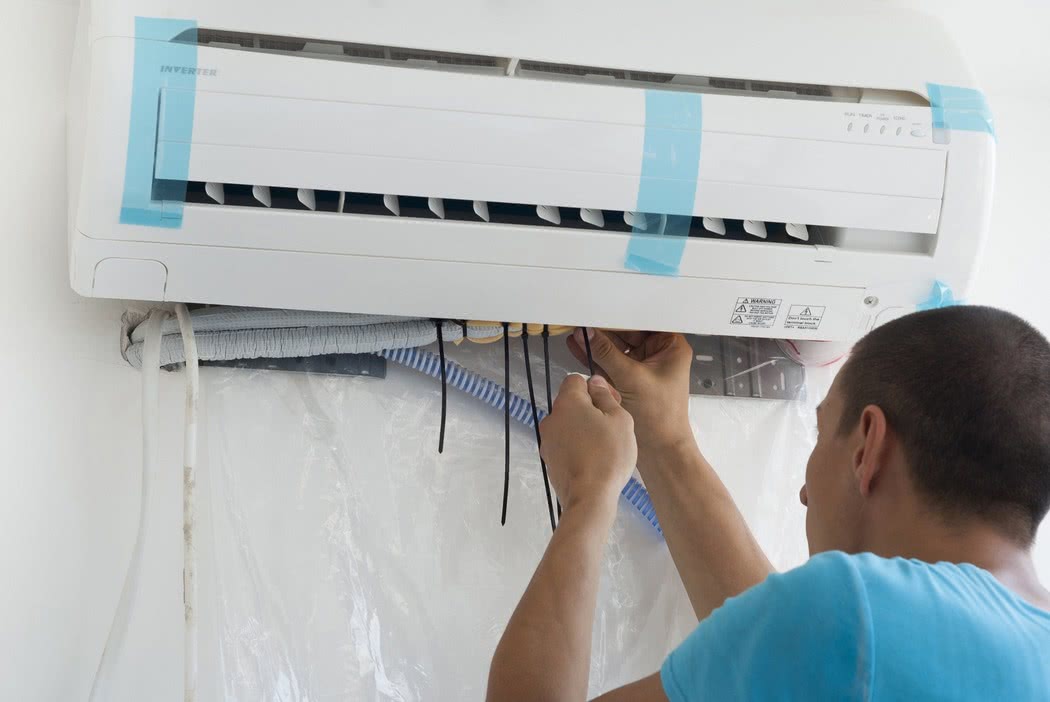

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

  1. Удаляем декоративную переднюю панель.
  2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
  3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
  4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
  5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
  6. Надежно укрепляем провод на выходе из коробки.
  7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться. Для этого следует:

  • внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
  • осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
  • протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
  • проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования невозможно при наличии старой алюминиевой проводки в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

  • распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
  • розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
  • прокладка провода идет только по горизонтали и по вертикали;
  • при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

  • между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
  • прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
  • от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

  • категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
  • не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет 2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Итоги

Тема установки кондиционера сложна и многогранна. В рамках одной статьи невозможно описать все особенности, в том числе связанные с подключением аппарата к электросети

Но мы постарались рассказать о самых главных нюансах, на которые следует обратить внимание

Надеемся, нам удалось ответить на вопрос, как подключать кондиционер к сети и как самому выполнить эту непростую задачу. Обязательно установите автоматику и УЗО на кондиционер, чтобы избежать избыточного напряжения и короткого замыкания.

И последнее: если вы не уверены в своих силах, лучше воспользуйтесь помощью специалиста. Работа с электричеством всегда сопряжена с риском для жизни и здоровья. Профессиональный электрик стоит немалых денег, но он избавит вас от лишних беспокойств.
