Каркасно-щитовые дома: преимущества и недостатки, разновидности, самостоятельная сборка, сравнение стоимости

Цены на щитовые дома

Жилые дома

Прежде чем заказать строительство, необходимо разобраться, сколько примерно будет стоить тот или иной домик.

Естественна, цена на баню, садовый и дачный домик и на жилой дом будет различаться.

Цена зависит от размера дома, сложности дизайна и функциональности. Самые востребованные постройки имеют размеры 6х6 и 6х8.

Примерные цены на самые востребованные постройки:

1. Размеры дома: 4 на 6 м

• площадь застройки: 24 кв.м
• площадь помещений: 37 кв.м
• стоимость щитового дома:240 000 руб

Цена этого же дома каркасного: 320 000 руб.

Фундамент заказывают отдельно, стоимость ленточного монолитного составляет120 000 руб. Свайно винтовой фундамент обойдется в 66 000 руб.

2. Размеры дома: 5 на 6 м

• площадь застройки: 30 кв.м
• площадь помещений: 48 кв.м

Цена щитового дома составляет: 270 000 руб

Каркасный дом: стоимость 350 000 руб.

3. Размеры дома: 6х6 м

• площадь застройки: 36 кв.м
• площадь помещений: 56 кв.м

Цена на щитовой дом: 290 000 руб.

Каркасный дом: 385 000 руб.

4. Размеры дома: 6х8 м

• площадь застройки: 48 кв.м
• площадь помещений: 65 кв.м

Цена на каркасный дом: 420 000р

Щитовой дом: стоимость 340 000р

Если же размер дома более 100 м2, то и цена сразу вырастает в несколько раз.

К примеру, жилой дом в 2 этажа площадью 184 м2 с габаритами 9.6×11.6 м имеет стоимость 2 278 000 руб.

В среднем, цена за 1 метр квадратный составляет 12 378 рублей.

Цена на каркасно-щитовые бани

Какие цены сегодня на каркасно-щитовые бани? Рассмотрим несколько проектов. Начнем с самых простых вариантов.

1. Баня за 195 000 рублей.

Самая компактная модель длиной в 4 метра может поместиться на любом участке. Площадь 10 кв. м. Ее цена составляет 195 000 руб.

Помещения: парная, раздевалка. Рассчитана на 3 человека. Освещение имеется в каждом отделении — банные стеклянные светильники.

В предбаннике поставлена розетка. Вся электрика проведена через кабель-канал и подключена через автоматы 16 А — на свет, 16 А — на розетку.

Кабель-канал и все комплектующие выполнены в одном дизайне и имеют цвет дерева.

Щитовая баня

2. Баня за 240 000 рублей

Компактная модель бани с террасой и 2 отделениями: раздевалкой и парной. В комплектацию входят двухъярусные осиновые полки, банная металлическая печь «Оса» со встроенным баком для горячей воды, дымоход от печки с искрогасителем и пожарной защитой, стол складной, 2 стула. Освещение и электрика типовые.

3. Баня за 370 рублей

Помещения: комната отдыха, моечная, парная. Также имеется стол и две скамьи для любителей попариться.

Отличается просторной планировкой. Имеет площадь 17,5 кв. м. Ставится под ключ.

Самая дешевая баня, которую мне удалось найти, стоила 99 000 рублей и была на акции. Рассмотрим теперь самые дорогие каркасно-щитовые бани.

1. Общая площадь бани — 127,62 м²

• Площадь 1-го этажа — 79,82 м²
• Веранда — 14 м²
• Тамбур – 1,54 м²
• Гардероб – 1,54 м²
• Комната отдыха — 26,1 м²
• Парная — 8,33 м²
• Душевая — 7,51 м²
• Кухня — 10,8 м²
• Площадь мансарды — 47,8 м²
• Бильярдная — 36,2 м²
• Комната — 14,9 м²
• Балкон — 6,7 м²

Стоимость: 1 168 400 руб. под ключ.

2. Просторная и функциональная баня с бассейном.

На первом этаже: холл, гостиная, парная, бассейн, душ и сан.узел.

На втором этаже: комната отдыха (бильярдная).

• 1 этаж – 76 м²
• 2 этаж – 47 м².

Цена 1 131 600 руб. под ключ.

Таким образом, вы можете заказать большую и шикарную каркасно-щитовую баню, а можете ограничиться недорогим бюджетным вариантом. О том, как построить баню самостоятельно, читайте здесь.

Цены на домики для летнего проживания

Летние домики — отличный вариант для тех, кто любит проводить летние месяцы на природе, а зимой переезжать в город.

Стоимость на дачные домики также может варьировать. Рассмотрим самые дешевые, и самые дорогие варианты.

Домик для летнего проживания

Садовые домики Каштан 4Х5,5 м имеют цену 168 000 рублей. Садовый домик Сокол 3Х5,8 м стоит 180 000р.

Двухэтажные домики начинаются с цены в 260 000 рублей. Дома с площадью от 48 м2 имеют цену в 350 000 рублей.

Что вы получите, сделав заказ на строительство дачного домика под ключ?

• фундамент (столбчатый или свайный)
• обвязочный венец
• лаги
• каркас дома
• стены
• утепление
• чистовой пол
• потолок
• межэтажные перекрытия
• мансардный этаж
• перегородки
• окна
• двери
• кровля
• лестница

Планирование проекта и этапы возведения каркасного дома

Преимуществ строительного процесса дома на каркасной основе много:

• небольшой вес элементов и узлов из дерева, что позволяет обойтись без аренды спецтехники;
• недорогой строительный процесс;
• высокая скорость возведения деревянного дома;
• малый вес дома позволяет построить его на фундаменте облегченного типа, что удешевляет проект и облегчает строительство жилья.

Выбирая тип фундамента, принимают во внимание полный вес дома с мебелью и коммуникациями и состав почвы. На глинистых грунтах рекомендуется обустраивать монолитное основание

При песчаной почве подойдет мелкозаглубленный ленточный или столбчатый фундамент

При этом любой тип фундамента необходимо гидроизолировать и обеспечить хороший дренаж по периметру дома, чтобы подпочвенные воды не проникали в деревянные конструкции дома

При песчаной почве подойдет мелкозаглубленный ленточный или столбчатый фундамент. При этом любой тип фундамента необходимо гидроизолировать и обеспечить хороший дренаж по периметру дома, чтобы подпочвенные воды не проникали в деревянные конструкции дома.

Фундамент каркасного дома

Строится каркасный дом на основе двух распространенных технологий:

1. Строительство из заводских блоков;
2. Самостоятельное строительство из закупленных стройматериалов.

Проект, эскиз или план каркасного здания, смета и учет непредвиденных расходов – обязательное условие успешного строительства. Проектирование учитывает параметры дома и фундамента, почвы и участка, кровли и перекрытий, свойства стройматериалов и требования к ним по влагозащищенности, теплоотдаче и шумоподавлению.

Застройщики часто выбирают типовой проект каркасного дома, который изначально предусматривает строительные, технологические и архитектурные нюансы.

При разработке индивидуального проекта лучше обратиться к профессионалам – слишком много можно допустить ошибок и оставить неучтенными «мелочи», влияющие на проживание в доме каркасного типа, на его качество и долговечность конструкции.

Очевидные преимущества каркасного дома таковы:

1. Низкая себестоимость строительства.
2. Ускоренный процесс возведения каркаса и его обшивки;
3. Экономичность строительства, не влияющая на качество и долговечность здания;
4. Деревянный каркас — это прокладывание коммуникаций между обшивкой, а значит – экономия внутреннего пространства;
5. Облегченный и недорогой фундамент;
6. Всесезонность строительства;
7. Возведение каркасного дома без использования спецтехники и дорогостоящего оборудования;
8. Высокая сейсмоустойчивость за счет упругости древесины;
9. Длительный срок службы – больше 80 лет.

Третий этап строительства: кровля

Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку.

Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.

Схема стропильной системы

Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши.

Стропильная система состоит из следующих элементов:

• мауэрлат
• стропильные ноги
• стойки
• прогоны
• затяжка
• лежень
• подкосы
• обрешетка

Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена.

Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.

Кровля и ее слои

Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ.

Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений.

Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.

Варианты планировок и проектов

Дом с внешними стенами 7 и 8,5 м прекрасно подойдёт для отдыха большой семьи. На втором этаже можно разместить:

• 4 спальни;
• санузел;
• зону отдыха в небольшом холле, куда ведёт лестница с первого этажа.

Площадь первого этажа несколько меньше за счёт того, что 17,5 м2 отводится под террасу. Но и здесь остаётся достаточно места для:

• просторного холла;
• кухни;
• гостиной;
• санитарного узла.

Минус проекта в том, что здесь не предусмотрена котельная. Для поддержания тепла в сезон дождей придётся использовать электроприборы.

В маленьких строениях планировка значительно скромнее. Чаще всего дом делится на 2 помещения – кухню, которая служит ещё и гостиной и спальню. Санитарный узел, по деревенским традициям, находится во дворе, что подразумевается при его отсутствии на чертеже внутреннего пространства.

Советы эксперта

• Во время выбора проекта следует учитывать, что любые архитектурные новшества могут усложнить весь процесс изготовления щитов. Кроме этого они приводят к дополнительным незапланированным затратам;
• Следует выбирать утеплитель, который имеет высокую теплоизоляцию и длительный срок эксплуатации;
• Желательно выбирать такие размеры щитов, вес которых позволяет осуществлять сборку в домашних условиях без использования дополнительных средств механизации;
• Перед тем, как заключать договор на изготовление щитовых панелей, все-таки следует подробно ознакомиться с уже выполненными работами данного изготовителя. Лучше всего проехать по адресам, по которым уже построены дома. Также желательно поговорить с владельцами и узнать их мнение об этом изготовителе. После полной информации на основании отзывов, уже можно будет понять стоит ли заказывать услуги именно у этого изготовителя.

Этапы работы

В первую очередь необходимо определится с фундаментом, который будем использовать при строительстве. Выбор фундамента — трудный и ответственный вопрос. Какие типы фундаментов применяются для КЩД?

1. На винтовых сваях. Такая свая представляет собой трубу с приваренной к ней лопастью, которую как бы «завинчивают» в грунт с помощью гидравлической машины или вручную. Сваи ввинчиваются строго по вертикальному уровню без отклонений.

   Сверху на нее надевают «оголовок», который затем будет держать опорный брус или бетонный ростверк. Подробней про монтаж винтовых свай своими руками, а также преимущества и недостатки данного основания.

2. Столбчатый. Возводится с применением столбов, устанавливаемых на подушки из щебня в основных опорных точках периметра, а также под несущие лаги, под углы и точки соединения стен с внутренними перегородками.
3. Монолитный. Такой фундамент считается самым надёжным, но вместе с тем самым дорогостоящим вариантом, поскольку требует большого расхода материалов и выполнения значительных бетонно-арматурных работ. Подробней про данный тип основания можно посмотреть по данной ссылке.

4. Ленточный мелкозаглубленный. Этот фундамент подходит даже для ненадежных заболоченных грунтов. Траншея под него роется на глубину до 75 см. Затем в ней устанавливается опалубка из обрезных досок, закладывается и связывается арматурный пакет, затем все заливается бетонным раствором.

   Траншея на треть засыпается битым кирпичом, камнями и песком, заливается водой и утрамбовывается. Эта процедура повторяется от 3 до 5 раз. Далее можно узнать про устройство мелкозаглубленного ленточного фундамента и посмотреть пример расчетных работ.

Выбор типа фундамента напрямую зависит от структуры грунта стройплощадки.

https://youtube.com/watch?v=RqYYyTiTTb4

Пол. Дальше выполняются работы по укладке пола. Прежде всего на фундамент кладут рубероид, а затем устанавливают брус по периметру дома.

Затем приступают к изготовлению «чернового пола» из самого дешёвого материала, чаще всего из необрезной доски. Прежде, чем его установить делают лаги. Затем между ними кладут утеплитель. После того как готов пол возводят стены.

Стены. Для этого производят монтаж вертикальных стоек. Чтобы не было перекосов, они крепятся с двух сторон с помощью укосин. На вертикальные стойки монтируются щиты обшивки согласно проекту дома.

Стойки устанавливаются также по бокам дверных и оконных проёмов, под монтаж которых выполняются соответствующие горизонтальные перемычки. Высота стен должна соответствовать высоте потолка. Лучше, чтобы она была около 2,5 м.

Кровля. Сборка кровли начинается после установления верхней обвязки. Стропильная доска или брус ставится на ребро и сопрягается с верхней обвязкой при помощи запилов. Если обрешётка для кровли будет редкой, шаг между стропилами должен составлять около 60 см. Рекомендуем к прочтению статью о том, как правильно сделать крышу дома и какие виды лучше использовать.

Для сплошной обрешётки шаг можно увеличить до 1 м. На обрешетку необходимо настелить гидроизоляционную плёнку, затем выполнить установку кровли. Строительство дома завершается отделкой стен облицовочными материалами как снаружи, так и внутри.

Понятие щитового строительства

Щитовая конструкция представляет собой сооружение, собранное из нескольких плоских деталей скрепленное дополнительными инструментами. После полной сборки щитового сооружения, проводятся внутренние отделочные работы.

Стоить отметить, что щитовые дома строят во многих странах, включая Европу. Родоначальниками этого строительства являются канадцы. В Канаде установка домов из щитов является традицией. В этой стране обычно для строительства дома нанимают специалиста, который руководит всеми работами.

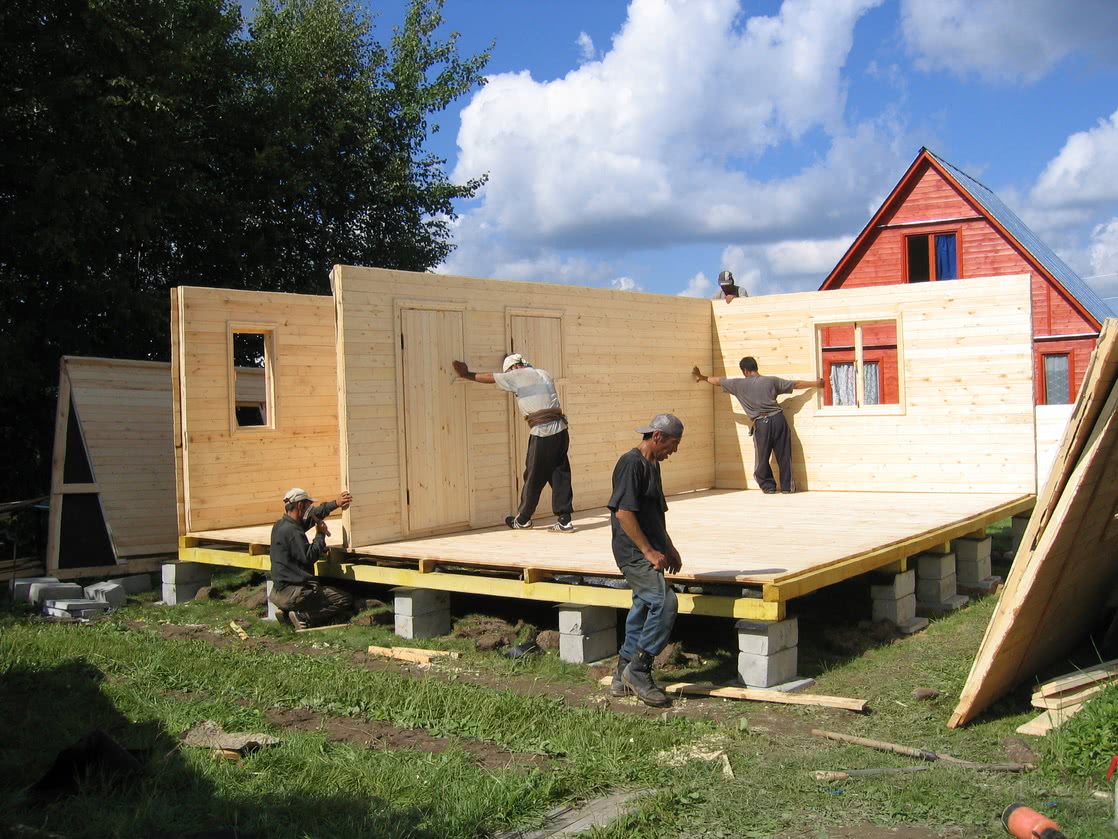

Сборка конструкции будущего щитового дома производится на том месте, которое предназначено под его постоянную установку. Во время сборки работники, а именно семья, проводят все строительные работы с особой ответственностью.

Именно при таком подходе, можно не только сэкономить деньги, которые впоследствии ушли бы на оплату строителей, но и построить дом с прочной конструкцией.

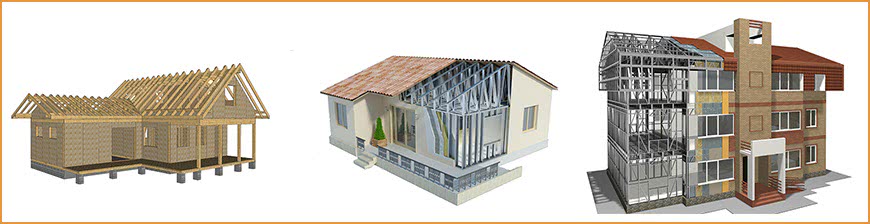

Виды каркасных домов

Что в них хорошо и что плохо?

Какие же достоинства у каркасных домов:

Быстрое возведение. Щитовой дом средних размеров можно построить примерно за 2-3 месяца:
Низкая стоимость;

Высокая прочность постройки. Эти дома очень крепкие, они могут отлично выдержать землетрясения до 7 баллов по шкале Рихтера и сильный ветер;

Можно все сделать в соответствии со своим вкусом. Во время самостоятельного строительства есть возможность выбрать свой стиль дизайна, отделку дома;

Скрытая прокладка основных коммуникаций. В связи с этим не нужно устанавливать специальные устройства «магистралей» из коробов. Однако не стоит злоупотреблять этой возможностью, поскольку многие виды коммуникации требуют регулярного их осмотра, например, для ремонтных работ или обслуживания;

Небольшая масса

Каркасные дома имеют низкую массу, поэтому их можно устанавливать на фундаменты облегченного типа;

Еще одно не маловажное достоинство – это устойчивость к деформациям, если дом не отапливается в холодный период. Это достоинство особо важно при строительстве дома для дачного участка.

Но помимо достоинств имеются и недостатки. Которые также следуют знать, поскольку при строительстве они пригодятся.

Недостатки:

• В связи с тем, что это деревянные дома, в дальнейшем в стенах могут завестись грызуны. Также стоит отметить, что если конструкция каркаса не будет качественно обработана специальными растворами, то могут завестись насекомые, которые могут навредить всему строению;
• Высокая степень воздействия пожаров;
• Трудно сделать перепланировку. Для того, чтобы в дальнейшем можно было сделать перепланировку, при строительстве необходимо использовать каркасно-рамочную технологию;
• В щитовых домах не желательно делать второй этаж. В этих домах можно сделать не большую мансарду. Для того, чтобы построить двухэтажный дом, то для конструкции следует использовать каркасно-рамочный дом. Желательно за основу брать металлический каркас, он крепче и устойчивее;
• Слабые теплоизоляционные свойства. Однако это понятие уже устарело. Сейчас существует большое количество утеплителей, которые можно использовать при строительстве дома;
• Низкая звукоизоляция. Но при использовании современных звукоизоляционных средств можно получить хорошую защиту от воздушных шумов;
• Низкий срок службы. Дома этой конструкции могут простоять всего 75 лет.

Преимущества и недостатки сборно-щитовой конструкции

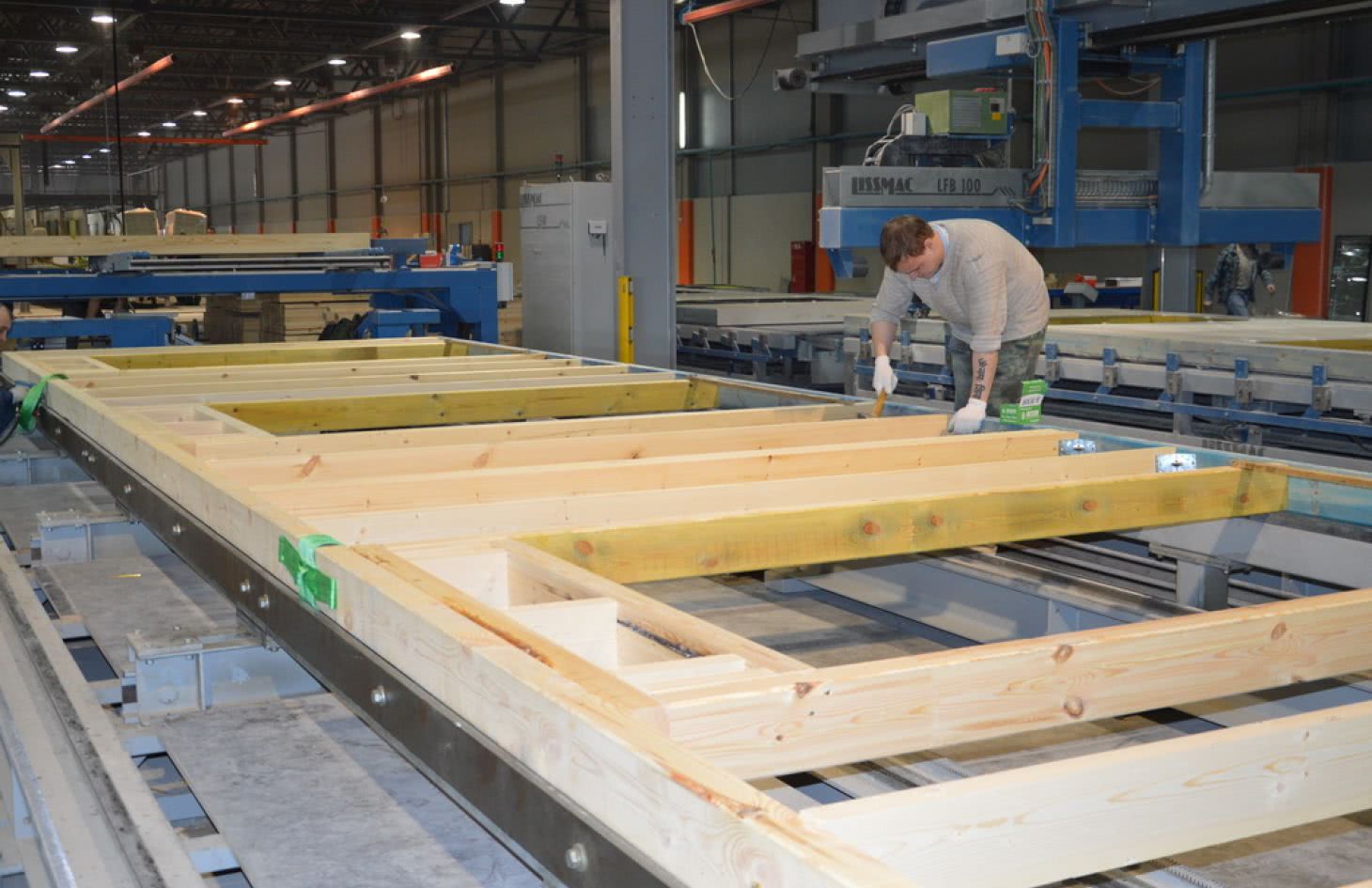

Такие домокомлекты полностью изготавливают на заводе. Основным элементом конструкции здания являются большие стеновые щиты, которые уже состоят из черновой обшивки и защитных изоляционных материалов. Это позволяет значительно ускорить процесс возведения жилого дома.

Единственный недостаток заводского производства деталей в том, что заказчик не имеет возможность проконтролировать качество наполнителя панелей. Недобросовестные производители для собственной выгоды заполняют щитовые конструкции дешевым утеплителем низкого качества, который при этом содержит компоненты, вредные для человеческого здоровья.

Также стоит отметить, что строительство загородных сборно-щитовых жилых домов не может обойтись без специальной строительной техники и оборудования. Готовые стеновые щиты достаточно тяжелые, поэтому поднять и установить их на свое место своими силами не удастся.

Но все-таки данная технология строительства подкупает потребителя своими основными преимуществами:

• Быстрота возведения. По скорости сборки щитовым домам нет равных построек;
• Малый вес готового здания. Это достоинство позволяет заказчикам значительно экономить на обустройстве фундаментных оснований;
• Возможность скрыть коммуникационные системы. Щитовая конструкция позволяет прокладывать водопроводные трубы, электропроводку и прочие элементы прямо в стенах дома;
• Возможность использования любых кровельных материалов, облицовки для оформления фасада и выполнения отделочных работ внутри помещений;
• Экологичность жилого дома. Но данный показатель гарантирован только при выборе надежного проверенного и востребованного производителя щитовых домокомплектов на строительном рынке;
• Минимальные затраты на строительные материалы и выполнение монтажных работ.

Также необходимо отметить, что при правильной сборке конструкции согласно всем требованиям щитовой технологии, в жилом доме летом будет сохраняться прохладный микроклимат, а зимой тепло. Это позволит хозяевам значительно экономить на отоплении жилья.

Устройство пола в каркасном доме

При постройке каркасного дома не следует забывать и об укладке пола. Это достаточно важный технологический процесс. Начиная работать, в первую очередь на фундаментную основу нужно положить рубероид и покрыть его сверху специальной пропиткой: антисептиком. Закрепить рубероид можно с помощью анкерных болтов через равные промежутки длины (1,5-2 метра).

Вторым этапом идет расположение по всему периметру деревянного бруса сечением 150х50 мм. Далее нужно при помощи специального строительного уровня очень точно выставить углы. Допуск на перекос не должен превысить 10 мм. При строительстве каркасного дома своими руками рекомендуем Вам использовать одни и те же материалы для изготовления стен, пола и несущих конструкций во избежание последующего перекоса.

Черновой пол настилают из необработанной доски, так как это самый доступный из дешевых материалов. После установки лаг (между которыми стелиться утеплитель) сверху настилают доски. После того, как укладка пола завершена — смело приступайте к строительству стен.

1. Балка перекрытия

2. Черновой брусок

3. Доски чернового пола

4. Настил водонепроницаемый

5. Засыпки из стружек или опилок

6. Заливка известковым молочком «текстом»

7. Доски чистового пола

Установка стен, крыши и окон

При строительстве дома собирать каркас необходимо на сухой и ровной поверхности, иначе стены вашего дома со временем перекосятся. Для сборки каркаса стен принято использовать вертикальные доски одинакового размера. По их длине можно определять высоту вашего строящегося дома.

При желании сэкономить на материале — выбирайте высоту стен не менее 2400 мм. В помещениях с такой высотой испытываешь дискомфорт, создается такое впечатление, что потолок буквально давит на вас. А вот при устройстве потолка на втором этаже, который будет соответствовать наклону кровли, существенно можно сэкономить на основном материале. В результате работы вы получите помещение мансардного типа, которое при желании можно очень стильно оформить. После сборки основного каркаса и каркаса стен, можно приступать к основной обшивке дома.

При окончательном расчете количества, а также ширины секций стен вы должны учесть все возможные механические нагрузки на пол строения. Балки обычно устанавливают с шагом от 30 см до 60 см. Выбор ширины досок подбирается в соответствии с отделочным материалом. При обшивке сайдингом нужно расстояние (20-30 см) из-за пластичности данного материала и невозможности его выдерживать несущественную нагрузку. При этом если вы будете обшивать листами ДСП, то расстояние можно будет увеличить до 35-60 см.

При установке окон (https://domsdelat.ru/okna_i_dveri/ustanovka-okon-v-karkasnom-dome.html) при строительстве каркасного дома своими руками необходимо соблюдение точных строительных норм. Во-первых, площадь окна должна занимать 18% от всей площади стены. Во-вторых, в доме, где вы планируете проживать только весенне-летний период, будет достаточно рам с одинарным остеклением. При проживании круглый год используйте рамы с двойным, а лучше тройным остеклением.

Заключительным этапом строительства является устройство и монтаж каркасной крыши. Помимо внешней красоты, на крышу ложится роль распределения существенных внешних нагрузок. Вот основные элементы несущей крыши – стропила и стропильные ноги, они подразделяются на висячие и наклонные, диагональные связи, коньковый прогон. При строительстве каркасного дома своими руками вы рано или поздно задумаетесь о материале для кровли. В настоящее время на строительных рынках представлен широкий ассортимент необходимых материалов.

Подведем итог: строительство каркасного дома своими руками — не простое дело! Главное правило – при сборе конструкции строго следуйте строительным нормам и установленным правилам. И тогда ваш каркасный дом будет радовать вас и ваших потомков.

Особенности конструкции щитовых построек

Каркасный и аналогичный каркасно-щитовой жилой дом несколько отличаются. Поэтому чтобы понять, в чем их разница, необходимо проанализировать конструкцию обоих.

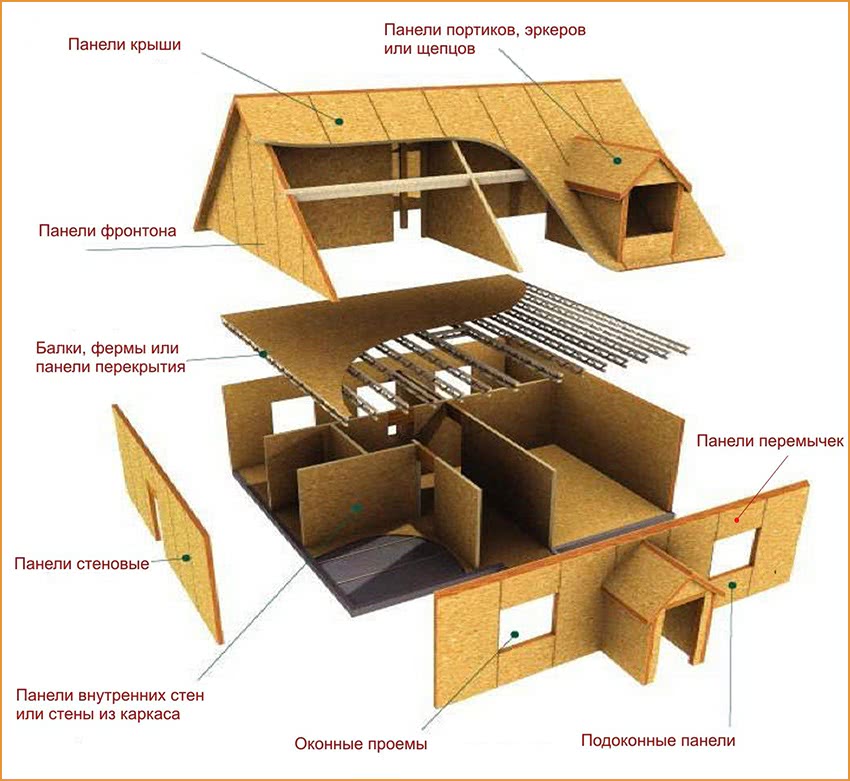

Каркасно-щитовые (панельные) постройки собирают из специальных щитов-панелей, предварительно изготовленных в заводских условиях. При соблюдении в процессе производства всех требований, предъявляемых к элементам щитовой конструкции, а также высокой точности сборки деталей, изготовленных на заводе, строительные работы выполняются максимально быстро.

Возведение каркасно-щитового здания на строительной площадке осуществляется с применением специальных подъемных механизмов, отличающихся достаточно большими размерами.

Использование для строительства некачественных комплектов негативно отразится на комфорте проживания в жилом доме. В процессе эксплуатации, особенно в зимний период, будут наблюдаться значительные потери тепла, несмотря на то, что каркасно-щитовые конструкции с применением утеплительного материала считаются наиболее теплосберегающими.

Еще один существенный недостаток таких построек – это шаблонная сборка, т.е. невозможность внесения изменений в типовой проект постройки.
Мнения специалистов о том, какой сегодня жилой дом лучше строить, каркасный или аналогичный щитовой, расходятся. Это происходит из-за того, что современные производители, независимо от предусмотренной технологии строительства, учитывают множество факторов:

1. Стандарты архитектурного проектирования;
2. Разнообразие дизайнерских решений;
3. Энергетическую эффективность;
4. Эргономичность;
5. Экологическую безопасность и прочие эксплуатационные характеристики.

Каркасно-щитовая технология домостроения сегодня считается одной из самых перспективных и прогрессивных. А каркасная технология характеризуется высоким качеством сборки конструкции, практичностью в процессе эксплуатации.

Возведение щитовой постройки частному застройщику обойдется дороже, чем аналогичного дома по каркасной технологии. Это связано с тем, что в первом случае понадобится привлечение специальной строительной техники, но все строительные работы занимают меньше времени.

Крыша

Чтобы знать, как самому построить каркасный дом, нужно разбираться в последовательности обустройства крыши:

1. Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки. Свес стропил должен быть в пределах 350-500 мм. Первыми монтируют стропильные пары на фронтонах.
2. Все последующие стропильные пары устанавливают между ними с шагом 700 мм друг от друга.
3. Стропила соединяются коньковым брусом, который крепится в «пол лапы».
4. Далее выполняется сплошная или прореженная обрешётка, которая укладывается по гидроизоляционной мембране, зафиксированной на стропилах контррейкой.
5. Теперь можно укладывать выбранное кровельное покрытие.
6. На данном этапе вы можете возвестить членов своей семьи и знакомых об окончании монтажа коробки жилища.

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Контробрешетка крыши на каркасе домаИсточник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Коммуникации

Если у вас не опыта или специального образования, правильно проложить инженерные коммуникации будет сложно. Воспользуйтесь услугами специалистов, чтобы ошибки в работе не привели к аварийным ситуациям с электроснабжением, водопроводом и канализацией. Тем, кто трудностей не боится, рекомендую изучить предмет по специальной литературе и роликам в интернете.

Для подключения к энергосистеме вам придется обращаться в местные органы за техническими условиями, такой же процедурой сопровождается введение в строй отопления, канализации и водопровода. Любые оплошности, выявленные на этом этапе, приведут к переделкам и дополнительным затратам.

Чем отличается щитовой дом от каркасного и как его построить

Ответ на вопрос «чем отличается щитовой дом от каркасного» очевиден: основные структурные части щитовых домов состоят из укрупненных элементов-щитов. Изготавливаются эти части деревянных щитовых домов, как правило, на заводе. Процесс возведения таких построек сводится к монтажу на месте постройки этих щитов и отделочным работам. Строительство деревянных щитовых домов снижает трудоемкость работы, обеспечивает высокие темпы монтажа.

В подобных строениях основой стен является нижняя обвязка из деревянных антисептированных брусьев, укладываемых по цоколю здания и прикрепляемых к нему с помощью анкерных болтов. На обвязку устанавливают стеновые щиты. Сверху стеновые щиты скрепляют укладываемой на них верхней обвязкой, на которую опирается чердачное перекрытие.

Стеновые щиты изготовляют внутренние и наружные, которые, в свою очередь, подразделяются на глухие, оконные и дверные. Высота щитов равна высоте этажа, ширина принимается равной 600—1200 мм. Щиты состоят из брусчатой обвязки и обшивки, внутренней и наружной, между которой помещен утеплитель.

В качестве утеплителя щитов применяют тюфяки из минерального войлока. Под обшивкой с внутренней стороны щита укладывают пароизоляцию с целью не допустить образование конденсации водяных паров внутри щита, проникающих в него со стороны помещения. Для уменьшения продуваемости под наружную обшивку прокладывают бумагу.

Технология строительства щитовых деревянных домов предполагает вертикальное расположение щитов с последующим соединением гвоздями. При устройстве стыков между щитами необходимо обеспечить достаточную плотность и не продуваемость стыка. Стык необходимо перекрывать непрерывными слоями воздухо- и пароизоляции. В стык закладывают минеральный войлок слоем толщиной 20 мм, приклеивая его холодной битумной мастикой. Затем с помощью рычажного приспособления производят обжатие стыка. В щитовых домах перекрытия устаревают щитовые или балочные.

Перед тем как построить щитовой дом, необходимо предпринять меры по защите цокольного и карнизного узлов от промерзания. Делается это путем устройства утепленного цоколя и утепленного фризового пояса у карниза, а также от увлажнения парообразной влагой внутреннего воздуха, устраивая с этой целью пароизоляцию.

Под цокольным перекрытием подполье утепленным не делают. Подполье должно быть холодным и хорошо проветриваемым, а конструкция перекрытия над подпольем и особенно цокольного узла должна иметь надежное утепление и пароизоляцию, уложенную сверху под конструкцией чистого пола. Для защиты от промерзания на уровне перекрытия снаружи устраивают утепленный пояс.

Деревянные дома необходимо предохранять от гниения и воспламенения, проводя септическую и огнезащитную обработку дерева.

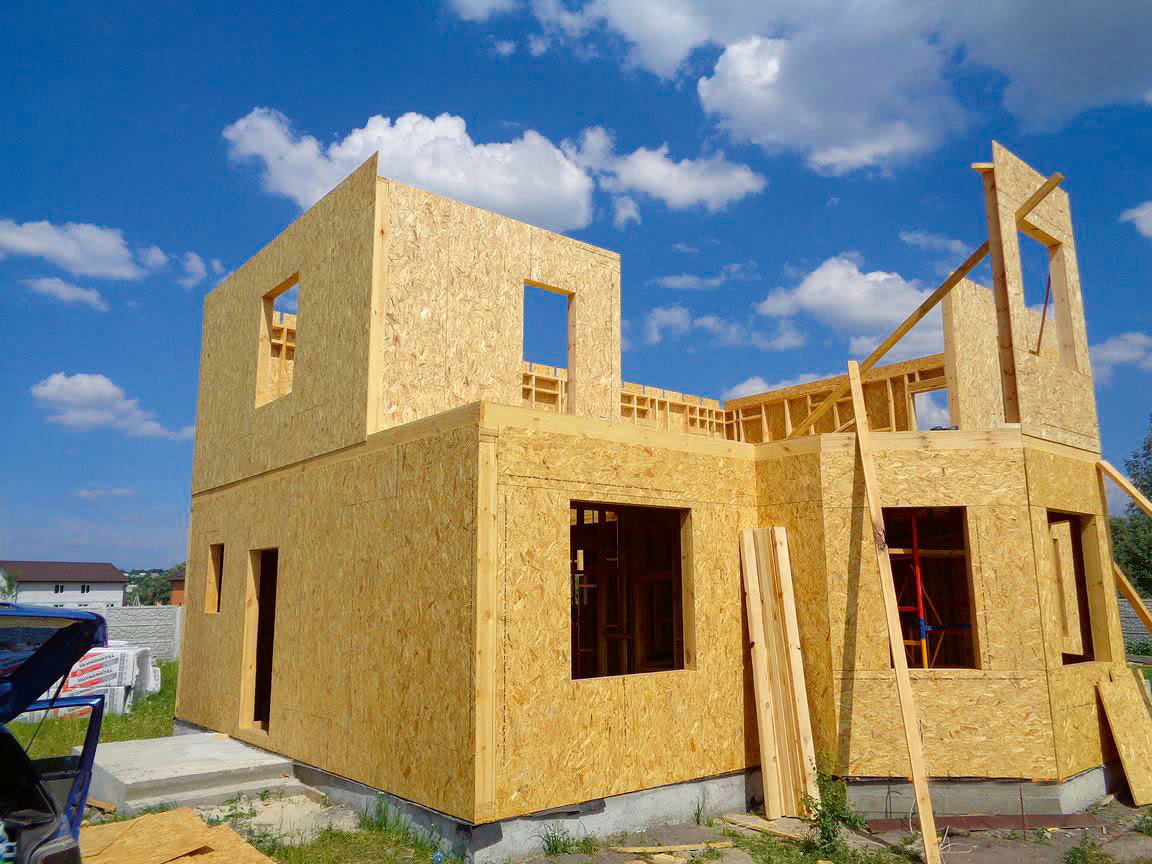

Посмотрите, как выглядят щитовые деревянные дома на фото, представленных ниже:

Планирование строительства

Строительство домов по щитовой технологии заключается в том, что вначале собираются первичные конструкции. В столярной мастерской нарезают основу для рам, затем ее закрепляют шурупами, скобами или гвоздями. Основой для рамы служит нижняя и верхняя горизонтальные части. Между ними на дистанции 62,5 см или 81,5 см друг от друга устанавливают вертикальные подпорки. Таким образом стены можно выстроить любой длины. Проемы для дверей и окон можно определить на месте. Планирование щитового дома не зависит от интервала между вертикальными подпорками рамы. Деревянная рама будет принимать все вертикальные нагрузки конструкций, возникающие из-за собственного веса и связанных поперечных нагрузок. Для защиты стен от ветра нужно усилить обшивку конструкции. С этой задачей может справиться отделывание рамы по всей площади. Можно задействовать плиту со специальным направлением стружки, фанеру или древесностружечную плиту. Так, внешняя отделка стен будет защищенной от внешних воздействий и прочной.

Возведение фундамента

Схема ленточного фундамента для каркасно-щитового дома.

Конструкции щитовых домов довольно легкие, поэтому может подойти не очень глубокий фундамент. Можно использовать ленточный фундамент или в виде монолитной плиты. Для этого нужно вырыть траншею глубиной около 2 м. Уровень глубины зависит от климатических условий. После выравнивания траншеи устанавливается опалубка, которую делают согласно ширине траншеи из обрезных досок, высота должна быть на 40 см выше верхней кромки траншеи. Для приготовления опалубки нужна обрезная доска 1 или 3 сорта толщиной в 20-25 мм и длиной в 3,4-6 м, брусок сечением 50х50 мм, гвозди 70-80 мм. Затем на дно траншеи нужно положить битый шифер, кирпич, камни и т. д. Толщина слоя не должна превышать 1/3 глубины траншеи. После этого поверхность засыпают 20 см слоем песка и поливают водой. Когда вода сойдет, снова засыпают песок и поливают водой. Такую процедуру выполняют 3-5 раз. Это зависит от того, как будет убираться песок. Если его уровень почти не меняется, значит, все пространства заполнены и можно начинать изготовление каркаса. Для этого используют арматуру, трубы, швеллер, уголок и т. д. Для приготовления раствора фундамента нужны: вода, мелкий гравий, песок и цемент М-500. Для приготовления бетонного раствора необходима бетономешалка. Идеальные пропорции компонентов следующие: цемент – 25 кг, песок – 75 кг, вода – 12-13 л, гравий – 125 кг. Приготовленную смесь заливают в траншею и утрамбовывают.

Похожие записи:

Сколько весит стандартный лист профлиста? Планировка дачного участка своими руками Низкие радиаторы отопления: выбираем компактный вариант для квартиры Верстак в гараж своими руками и процесс изготовления Бетон из опгс Бетонный пол по грунту
