Изготовление арматурной стали регламентируется стандартом ГОСТ 5781-82. В документе прописаны технические требования и условия, классификация, сортамент, методы испытаний и другие требования к изделию. Ниже представлены некоторые справочные таблицы из ГОСТ 5781-82, с помощью которых можно узнать теоретическую массу одного метра арматуры. Вес изделия также можно рассчитать самостоятельно, или с помощью этого калькулятора.

Таблица: Теоретическая масса 1 погонного метра арматуры по ГОСТ 5781-82

Для чего нужен онлайн калькулятор?

Наш калькулятор поможет рассчитать вес арматуры из углеродистой стали в режиме онлайн. Вам достаточно указать длину изделия и номинальный диаметр (диапазон – от 6мм до 80мм.).

Мы предлагаем сервис, который содержит два в одном: калькулятор веса арматуры по массе и по метру. Таким образом, можно узнать длину готового изделия, зная вес, или наоборот – узнать вес изделия определённой длины. Онлайн калькулятор арматуры пригодится при составлении проектно-сметной документации и расчётов металлических конструкций. С его помощью также можно узнать стоимость готового изделия, указав цену за метр или тонну.

Как пользоваться калькулятором?

• Выберите метод вычисления (по длине или по массе).
• Выберите диаметр арматуры из всплывающего списка.
• Введите значение «Масса» или «Количество метров».
• При необходимости, укажите цену одного метра или тонны.
• Нажмите красную кнопку «Рассчитать».
• В левом верхнем углу, в колонке «Результаты расчёта» вы увидите полученные данные.

Как рассчитать вес самостоятельно?

Зная номинальный диаметр и плотность материала, можно самостоятельно выполнить расчет веса арматуры. Считается он по формуле m = D

х

D

х

Pi / 4

х

ro, согласно которой масса одного метра арматуры равняется теоретической массе круга с тем же диаметром. Значения из формулы:

• m – искомая масса арматуры.
• D — номинальный диаметр арматуры.
• ro — плотность материала.
• Pi – число Пи.

Плотность регламентированной ГОСТ-ом арматуры из углеродистой стали составляет 7850.00 кг/м

3

Как узнать фактический вес арматуры?

Как и справочные таблицы, калькулятор арматуры рассчитывает теоретический вес изделия. ГОСТ допускает отклонения геометрических размеров изделия от номинальных. Узнать фактический вес можно путём взвешивания арматуры определённой длины. Точная информация о массе и других характеристиках арматуры указана в паспорте изделия от производителя.

Это интересно: Армопояс под плиты перекрытия: виды и устройство

Зачем нужно знать вес арматуры?

Часто у профессиональных строителей возникает вопрос – какова масса погонного метра арматуры. Зачем им это нужно? Дело в том, что при закупке прутов для возведения крупных сооружений, она покупается не поштучно, как при индивидуальном строительстве, а тоннами. Но сложно рассчитать, на сколько хватит определенной массы материала, если не знать, сколько весит метр арматуры. Знание же общей массы и удельного веса арматуры, 1 метра, можно за считанные секунды произвести простейшие расчеты, получив общую протяженность металлических стержней. Для этого, берём всю массу необходимых прутов, и делим на вес 1 погонного метра.

Пример расчета материала

Для армирования ленточного фундамента необходимо 2,5 тонны прутов 25 диаметра. Берем из таблицы величину массы 1 метра, равно 3,85 кг. Далее переводим тонны в килограммы, умножаем на 1000, будет 2500 кг, и делим на 3,85, получаем 649 метров материала. Стандартная длина металлического прута 11,7 м, чтобы узнать необходимое количество стержней, делим 649 на 11,7, получаем 55,5 шт. Таким образом можно посчитать количество стержней с любым сечением. Это поможет, особенно в частном строительстве, для проверки, правильное ли количество материала вам доставили.

Также может иметь место обратная ситуация. Специалист знает, какое количество материала ему нужно, а также знает оптимальный диаметр. Узнав теоретический вес метра арматуры, ему достаточно умножить это число на общую длину необходимых металлических прутов, чтобы определить, какое количество материала нужно для строительства.

Расчет количества метров арматурных прутьев в 1 тонне

Ответ на вопрос, сколько метров арматуры в 1 тонне, интересует как проектировщиков, так и строителей. Данная информация нужна для определения массы и стоимости сооружения, а также для правильной организации работ при закупке и доставке на строительную площадку. Эта задача возникает из-за того, что результаты прочностных расчётов прутков представлены в метрах, а чтобы купить их, необходимы данные в тоннах.

Разновидности

Для фундаментов, железобетонных конструкций, газоблочных домов применяют сталь круглого и периодического профиля. Последняя имеет вид цилиндрических стержней с поперечными выступами, образованными по винтовой линии и двумя продольными рёбрами. Имеется вариант, в которых выполнены правый и левый заходы на противоположных сторонах прутьев для улучшения сцепления с бетоном (используется для сталей высокой прочности).

Основной величиной, по которой определяется количество арматуры, это её номинальный диаметр (d), независимо от того, какая поверхность: гладкая или с различного вида рифлением. В соответствии со стандартами площади поперечного сечения периодического профиля (некруглые) и имеющие форму круга того же диаметра, идентичны. Следовательно, равны и их массы, приходящиеся на 1 метр.

Согласно ГОСТ 5781-82 выпускается горячекатаная арматура А240 – А1000 (буква А обозначает метод производства, а число – предел текучести в МПа):

По стандарту 10884-94 изготавливают термомеханически упрочнённые стержни:

Свариваемый арматурный прокат производят в соответствии с ГОСТ Р52544-2006:

Технология расчета

Известно несколько способов определения количества погонных метров прутьев в тонне (L):

Используя формулу вычисления массы тела по известному объёму и плотности (ρ): L = (4∙1000)/(ρ∙π∙d2) (1), где: ρ = 7850 кг/м3 – плотность стального проката для теоретических расчётов, d – берётся в метрах, 1 тонна = 1000 кг.

Используя данные по весу одного метра арматуры из соответствующих стандартов на изготовление.

Число погонных метров в одной тонне узнать достаточно просто: L = 1000/q, где q – масса 1 метра (кг/м).

Ниже приведено количество метров арматуры в тонне по этой методике и выражению (1).

По стандарту Р52544-2006 возможно производство номеров профилей арматурных прутьев, удельный вес которых не указан в нормативном документе (4,5; 5,5; 6,5; 7; 7,5; 8,5; 9; 9,5; 45; 50 мм). Как видно из сравнения расчётов по формуле (1) и данных, полученных на основании удельного веса, результаты несколько различаются (расхождения составляют 0,36-1,0 %). Чтобы купить необходимое количество стержней, применительно к размерам, не вошедшим в стандарт, оценка по формуле (1) вполне приемлема, особенно с учётом допусков на изготовление тонны проката.

Примеры расчета расхода арматуры

Как уже было сказано выше, количество стержней требуемых для армирования зависит от типа конструкции, ниже приведены примеры как проводить расчёты для них.

Ленточный фундамент

Рассчитаем количество арматуры на 1 м3 бетона, необходимое для армирования ленточного фундамента – высота 1,2 м, ширина 0,4 м. Для продольного армирования используем стальные стержни диаметром 12 мм – 14 шт., для поперечного хомуты из прутов 8 мм – шаг 30 см, а также соединительные стержни с  шагом 60 см.

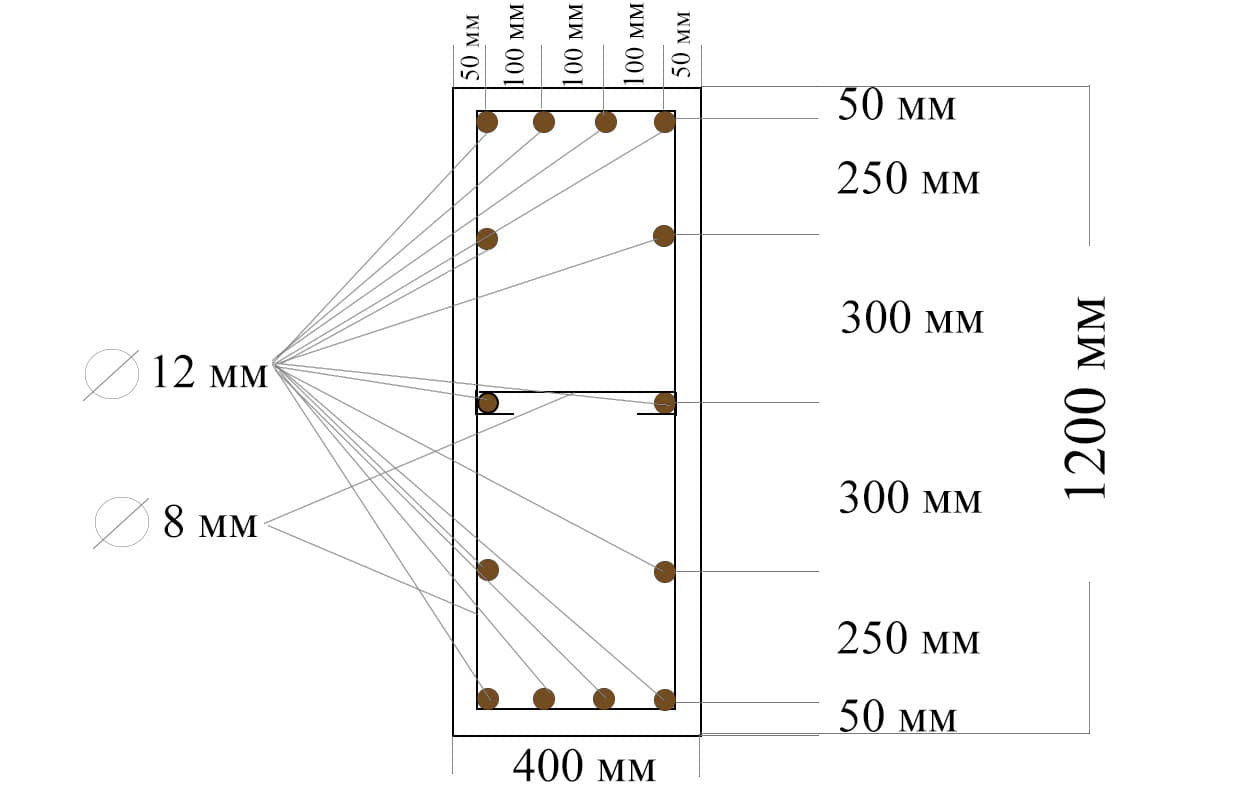

Пример схемы усиления ленточного фундамента.

Порядок выполнения расчета расхода по схеме приведенной выше:

1. Считаем площадь сечения бетона: 120*40=4800 см2.
2. Площадь сечения продольной арматуры: 14*1,131=15,834 см2.
3. Находим процент содержания продольных стержней в бетоне: 15,834/4800*100=0,329875%, округляем 0,33 %.
4. С помощью таблицы расхода переводим проценты в кг, для этого: 0,33/0,1*7,85=25,905 кг.
5. Для изготовления одного хомута необходимо 3 м прута толщиной 8 мм (вес 1 метра 0,395 кг), всего на 1 м3 фундамента уйдет 7 хомутов, а это: 7*0,395= 2,765 кг.
6. Также понадобятся 4 соединительных стержня длиной 50 см, и диаметром 8мм, всего: 4*0,5*0,395=0,79 кг.
7. Получаем на 1 м3 бетона ленточного фундамента при таком армировании, всего уйдет: 25,905+2,765+0,79=29,46 кг арматуры.

Так, рассчитав требуемый объем бетона и количество стержней на 1 м3, можно узнать, сколько тонн стали необходимо для армирования всего фундамента. Но также следует учесть количество и размер нахлестов арматуры, и подсчитать количество дополнительных элементов по усилению углов и других элементов.

Монолитная плита перекрытия

Рассчитаем на примере армирования плиты перекрытия толщиной 20 см, так как это самый распространённый размер. Шаг армирующей сетки 200 на 200 мм диаметр стержня 10 мм, усиления 14 мм – шаг 200 мм.

Схематический пример армирования перекрытия.

Порядок расчета расхода на 1 м3 перекрытия по схеме:

1. На 1 м2 плиты уходит 20 м арматуры для вязки верхнего и нижнего слоя сетки.
2. 1 м3 бетона занимает площадь 5 м2, следовательно: 5*20=100 метров – расход стержня для вязки сетки.
3. Вес метра арматуры 10 мм – 0,617 кг. Получаем, 100*0,617=61,7 кг, расход продольных стержней для устройства сетки.
4. На дополнительные усиления, понадобится около 50 метров стержня диаметром 14 мм, всего: 50*1,21=60,5 кг.
5. Дополнительные элементы плиты (пространственные каркасы, «П» образные элементы), необходимо около 20 м стальных прутов 10 мм, всего: 20*0,617=12,34 кг.
6. Всего расход: 61,7+60,5+12,34= 134,54 кг арматуры на 1 м3 бетона монолитной плиты перекрытия.

Таким образом, можно произвести расчеты для перекрытий различных конструкций. Но при этом следует ещё учесть  расход на стыки, усиления в зоне продавливания, и другие дополнительные элементы, в зависимости от формы и особенностей строения.

Железобетонная колонна

Рассчитаем расход для армирования колонны 300 на 300 мм. Продольная арматура класса А500С диаметром 16 мм – 4 шт, поперечная А240 – 8 мм. Порядок расчета:

1. Считаем размер площади сечения колонны: 30*30=900 см2.
2. Площадь сечения арматуры равна: 4*2,01=8,04 см2.
3. Рассчитываем процент содержания продольных прутов в бетоне: 8,04/900*100= 0,893 %.
4. Переводим проценты в кг, для этого: 0,893/0,1*7,85= 70,1 кг.
5. При таком сечении 1 м3 бетона в длину это 11 метров колонны.
6. На 11 метр колонны при шаге 25 см уйдет около 45 хомутов.
7. На 1 хомут уходит 1 метр стержня диаметром 8 мм весом 0,395 кг, значит всего на куб: 45*0,395=17,775 кг.
8. Всего на куб бетона колонны уйдет, 70,1+17,775=87,875 кг арматуры.

Процесс изготовления арматуры и её предназначение

В особенности, процесс изготовления арматуры осуществляется из круглой и горячекатаной стали с наличием периодического профиля.

Арматуру представленного типа применяют для того, чтобы армировать стены, либо полы в таких зданиях и сооружениях, которые выполнены из монолита.

Вязка арматуры

Вообще, основное предназначение подобной арматуры, это в первую очередь, процесс армирования повышения стойкости того ил иного сооружения, которое состоит из железа, а также и из бетона, в совокупности.

При всем этом, такое армирование проводится в предварительно напряженном состоянии, либо в обычном состоянии, исходя из ситуации.

Все это придаст конструкциям такого рода еще больше прочности, а также, еще и защитит от разнообразных вредных факторов и деформирований.

Зачем нужно знать вес?

Часто у профессиональных строителей возникает вопрос – каков вес погонного метра арматуры. Зачем им это нужно? Дело в том, что при закупке прутов для возведения крупных сооружений, она покупается не поштучно, как при индивидуальном строительстве, а тоннами. Но сложно рассчитать, на сколько хватит определенной массы материала, если не знать, сколько весит метр арматуры. Знание же общей массы и удельного веса арматуры, 1 метра, можно за считанные секунды произвести простейшие расчеты, получив общую протяженность металлических стержней. Для этого, берём всю массу необходимых прутов, и делим на вес 1 погонного метра.

Пример расчета

Для армирования балок необходимо 2,5 тонны прутов 25 диаметра. Берем из таблицы величину массы 1 метра, равно 3,85 кг. Далее переводим тонны в килограммы, умножаем на 1000, будет 2500 кг, и делим на 3,85, получаем 649 метров материала. Стандартная длинна металлического прута 11,7 м, чтобы узнать необходимое количество стержней, делим 649 на 11,7, получаем 55,5 шт. Таким образом можно посчитать количество стержней с любым сечением. Это поможет, особенно в частном строительстве, для проверки, правильное ли количество материала вам доставили.

Также может иметь место обратная ситуация. Специалист знает, какое количество материала ему нужно, а также знает оптимальный диаметр. Узнав теоретический вес метра арматуры, ему достаточно умножить это число на общую длину необходимых металлических прутов, чтобы определить, какое количество материала нужно для строительства.

Вес арматуры – очень важный параметр и для возведения , и для строительства различных построек (к примеру — ). Масса металлических элементов должна учитываться при планировке строительства самого здания. От нее зависит стержней в свободных и напряженных зонах, расстояние между прутьями и т.д.

Кроме этого, от веса погонного метра металлических стерней будет зависеть стоимость строительства. Дешевле приобрести металлические стержни на оптовых базах, где цена указывается за тонну. Расчет же в строительстве производится в погонных метрах

Поэтому важно уметь посчитать, сколько метров прута в одной тонне

Удельный вес арматуры, таблица

Арматура является определенностью совокупностью всех элементов, которые довольно прочно связаны между собой. Помимо всего этого, они именно такие составляющие, при работе непосредственно, с бетоном, в конструкциях железного и бетонного характера, очень часто воспринимают именно те напряжения, которые напрямую относятся к растягивающим.

Кстати, их применяют и для того, чтобы усилить бетон в сфере зоны сжатого направления.

Основное применение арматуры

Используется сталь арматурного направления, да еще и довольно-таки периодическая, при процессе строительства всех оснований, а также и иных конструкций из такого материала, как монолит, в частности (читайте о диаметре арматуры для фундамента).

Когда производят бетон, очень высоких затрат и времени требует к себе такое устройство, как армакаркас для того, чтобы осуществить процесс армирования самой конструкции.

Если знать, какой удельный вес арматуры, таблица по ГОСТу 82 года, то возможно дать оценку всем показателям самого сооружения армирования, а именно, составляется некая пропорция, где масса относится, непосредственно, к объему бетона. В целом, можно легко разобраться в подобной таблице и высчитать сколько в тонне арматуры, к примеру.

Что такое погонный метр арматуры

Погонный метр арматуры представляет собой довольно отделенные стержни, причем тоже, арматурные, которые являются гладкими и не далеки от периодического профиля, имеющие длину в один метр.

А что касается весовой категории, что все это зависит от диаметра стали арматурного направления по ГОСТу 82 года. Причем выбирается из следующего ряда размерностей: от шести до восьмидесяти миллиметров с последующим увеличением в два раза.

Сколько весит метр арматуры диаметром 12 мм?

Знание веса одного погонного метра арматуры требуется для расчета количества материала определенного диаметра в тонне и ее веса в будущей строительной конструкции. Это значение нормируемое и меняется в зависимости от сечения прутьев. Минимальной маркой для напрягаемых и несущих элементов из бетона является рифленая арматура с диаметром в 12 мм, как следствие, она самая востребованная. Сфера применения включает дорожное строительство, изготовление ЖБИ (в том числе штучных), сварных каркасов и сеток.

Расчет материала

Стандартный вес (масса) 1 метра арматуры круглого сечения с диаметром 12 мм составляет 0,888 кг, этот параметр является нормируемым согласно ГОСТ 5781-82. Соответственно, одна тонна включает в себя 1126,12 м. Проверить это значение или найти его для прутьев другого диаметра легко, для расчета используются основные формулы, связывающие массу, удельный вес и размеры:

Мп.м.=V·ρ, где:

• V – объем одного погонного метра, получаемый путем умножения площади поперечного сечения стержня (3,1415·D^2/4) на его длину (в нашем случае – 1 м). Для арматуры диаметром 12 мм V=0,000113 м3;
• ρ – плотность стали, стандартное значение составляет 7850 кг/м3. Таким образом, один п.м. при диаметре 12 мм весит 0,888 кг.

Указанная формула также используется для определения суммарной длины приобретаемой арматуры с учетом ее массы. Конечно, результаты расчета является усредненными, в реальности стрежни имеют не идеально круглое сечение, а рифленую поверхность. Но полученных данных достаточно для определения и проверки необходимого количества материала. Существуют нормативы, регламентирующие минимально допустимую долю продольно размещенной арматуры в ЖБИ, к примеру, для монолитной фундаментной ленты она составляет 0,1% от площади сечения. В целом процентное соотношения стали в ЖБИ довольно мало, но с учетом того, что ее удельный вес превышает плотность бетона как минимум в трижды, общую массу каркаса или сетки нужно знать и учитывать.

При покупке прутьев с фиксированной длиной поштучно (небольших партий) этот факт особой роли не играет, но при оптовых заказах необходимо перепроверить, сколько весит арматура 12 мм, в частности – один ее метр. Ответственные поставщики указывают это значение в своих прайсах, на деле у каждого производителя оно свое.

Другие учитываемые характеристики

Помимо знания массы и метража арматуры в одной тонне при выборе обращается внимание на следующие показатели:

• Параметры ребер на профиле: размеры, шаг, угол наклона, ширина.
• Длину прутьев и форму поставки (в бухтах или в виде мерных отрезков).
• Вид проката – для усиления бетонных строительных конструкций требуется горячекатаный сортовой прокат (читайте о разновидностях арматурных прутьев).
• Тип стали, ее предел текучести, допустимость использования в сварочных соединениях.
• Временное сопротивление разрыву.
• Величину относительного удлинения (в пределах 14%).

Из всех предлагаемых классов в частном и жилом строительстве наиболее востребована арматура А3 из стали А400 или А500С. Последняя строит дешевле всего из-за пониженного содержания легированных металлов и считается практически универсальной. Она без проблем сваривается, обеспечивает отличное сцепление с бетоном, обладает хорошей коррозийной устойчивостью, вязкостью и прочностью. А400 весит одинаково (0,888 кг/п.м), она рекомендуется для усиления особо напрягаемых конструкций, соединение стержней между собой проводится исключительно вязкой.

Стоимость одного метра арматуры 12 мм варьируется от 29 до 32 рублей и зависит от типа стали, сезона и других рыночных факторов. Чаще всего цена указывается за одну тонну (от 30000 рублей и выше), чем больше объем закупки, тем ниже затраты на приобретение.

Таблица перевода разносортового металла в м2

Что нужно знать об A12 арматуре

Изготавливаются прутья из стали, марка которой зависит от требований к прочности, износу и другим параметрам. Обычно строители выбирают прутья из низколегированного металла. Нельзя сказать, что это самая надежная и долговечная сталь, но при этом она обладает важным преимуществом – низколегированный металл можно обрабатывать с помощью дуговой сварки.

Марка A12, как и арматура с диаметром 10 мм, обычно используется для придания прочности конструкции, сделанной из железобетона. Также эти прутья являются основным элементом в строительстве каркасных конструкций

Помимо этого параметра также нужно обращать внимание на прокат, он различается по классам:

• Периодический профиль – А3. Арматура класса А3 имеет поперечное рифление.
• Гладкий профиль – А1. В отличии от А3, арматура класса А1 идет без рифления.

Приобрести арматуру, независимо от диаметра или класса А3, можно в бухтах или прутах.

Очень часто как заказчику, так и прорабу, нужно узнать точный вес арматуры, которую используют для проведения каких-либо работ. Формула расчета веса арматуры очень простая — длина арматуры, умноженная на вес погонного метра арматуры. Тут все довольно просто. Для наглядности, ниже представлена краткая таблица удельного веса арматуры с различным диаметром, которая поможет Вам определиться с таким парметром, как вес погонного метра арматуры.Вес арматуры в зависимости от диаметра и сколько метров в 1 тонне
