Как соединять провода правильно между собой: 7 способов, проверенных временем

Скрутка проводов: несколько способов соединения

Известны разные способы стягивания проводов в распределительной коробке: опрессовка, сварка, пайка, различные зажимы. Выполнение одних требует больше времени, специальных материалов, приспособлений. Другие проще реализовать, но неумелые действия значительно снижают их надежность.

ПУЭ

Популярностью у народных умельцев пользуется скрутка. ПУЭ относит его к ненадежным методам, которые не гарантируют надежность контакта. Обычно ее применяют как временный вариант, например, при проверке работоспособности схемы. Кроме того, она считается предпочтительной для провисающих, незакрепленных сетей. Преимущества:

• простота исполнения;
• минимум инструментов;
• при необходимости легко разъединить.

Из недостатков можно выделить сложность работы с проводами разного сечения: отличие сопротивлений приводит к нагреву изоляции, ее постепенному оплавлению. Способ стараются не использовать для многожильных кабелей, так как высока вероятность разрыва цепи.

Взаимное перекручивание

Самая простая скрутка проводов осуществляется взаимным перекручиванием предварительно зачищенных концов. Из инструментов потребуется нож, пассатижи. Предварительно участок жилы длиной 5 см очищают от изоляции. Оголенные концы перекрещивают, максимально сближая отдельные части. Затем пассатижами вращают перекрестие, загибают его в любую сторону параллельно основной линии, изолируют.

Сцепка двух загнутых проводов

Можно воспользоваться другим вариантом, когда зачищенные концы загибают посередине, сцепляют между собой. Затем жилы обматывают между собой. Для надежности обжимают пассатижами, изолируют. Электрики знают множество методов скрутки: параллельный или последовательный бандажный, желобком. Правильная скрутка должна обеспечить максимально полное прилегание жил.

Для изоляции обычно используют изоленту. Необходимо, чтобы она не менее чем 2-3 см заходила на изоляцию. Можно пользоваться термотрубкой. Ее предварительно надевают на кабель, затем сдвигают, закрывая место контакта. Трубка должна крепко обхватить проводку, поэтому ее немного подогревают.

Гильза для опрессовки

Для опрессовки потребуется специальная гильза, подобранная под размер пучка и материал кабеля. В гильзу вставляют зачищенные концы жилы, обжимают пресс-клещами, изолируют.

По надежности и качеству сварка дает наилучший результат. По сути, получают цельную конструкцию, которая защищена от окисления, разрыва. Для выполнения потребуется сварочный аппарат, угольный электрод, флюс. Пошаговая инструкция реализации:

• зачистить от изоляции концы кабеля, довести их до блеска наждачной бумагой;
• скрутить проводку;
• углубление электрода заполнить флюсом;
• наварить контактную точку.

Получившийся «шарик» очистить от флюса, покрыть лаком. Аналогичные действия производят при пайке. Здесь контакт обеспечивает припой, расплавленный при помощи паяльника.

Различные варианты скруток

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.

Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.

Плохое соединение проводов

Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно,  чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм2. Подробно про о цветовой маркировке проводов.

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:

• с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
• оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
• для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
• после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

На практике применяются несколько видов скруток:

• простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков;

• метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

Присоединение провода к основному

• бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
• соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая  накрутка, а затем зажимается ;

Соединение многожильного и одножильного медного провода

другие различные варианты соединения.

Подробно, о методах соединения одножильных проводов https://sdelalremont.ru/nadezhnye-sposoby-soedineniya-elektricheskix-provodov.html

Паяльник в помощь

Дополнительно к скрутке используется спайка в местах соединения. Такой способ применяется в местах повышенной влажности, где требования по устойчивости проводов к окислению наиболее важны. Предварительно сделанная скрутка оплавляется канифолью, после чего на нее наносится припой

При этом хватает мощности обычного бытового паяльника, важно исключить образования на припое острых заусенцев. После высыхания их убирают надфилем, т.к

есть риск повреждения изоляции.

Использование припоя помогает соединить скручиваемые тонкие многожильные провода. Контактная поверхность после обработки паяльником увеличивается, следовательно, площадь соприкосновения соединений становится больше. Стоит учитывать, что нагрузка на соединяемые провода, независимо от использования пайки, рассчитывается по сечению наименьшего из них.

Способы соединения

Различные виды соединения проводов Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:

• зажимы;
• клеммы;
• опрессовка;
• пайка, сварка.

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.

Метод сжимов

Соединительные клеммы WAGO Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.

Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.

Метод прессовки

Варианты опрессовки проводов Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.

Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.

Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации

Важно лишь правильно подобрать тип гильзы и нажимное усилие

Метод сварки

При сварке проводов используется оловянный припой Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.

С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

• Расплавление оконцевания многожильного провода.
• Соединение расплавленного проводника с одножильным отрезком.

Пайка

Пайка проводов Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.

Как скрутить многожильный провод вместе с одножильным:

1. Зачистка от изоляции.
2. Обработка поверхности обоих проводников канифолью.
3. Наматывание многожильного кабеля на одножильный.
4. Сгибание одножильного кабеля, обжимание пассатижами.
5. Обработка места паяльным жиром и припоем.

Также существует вариант соединения, когда обработка жиром и канифолью производится отдельно для каждой части провода. Затем проводники соединяются параллельно и место контакта обрабатывается припоем.

Одножильные проводники соединить проще. Для этого их достаточно зачистить от изоляции и обработать канифолью. Затем кабели нужно спаять. Если для соединения берется луженый одножильный проводник, обработка канифолью не требуется.

Скрутка проводов разного сечения

Часто перед мастером стоит задача соединить в распаечной коробке провода разного диаметра. Это можно сделать несколькими способами: скруткой с последующей пайкой (сваркой), винтовыми зажимами, самозажимными клеммами, болтами, ответвителями типа «орех», медно-лужеными наконечниками.

Проще всего скрутить провода в коробке близкие по толщине (например, 4 и 2,5). При большой разнице сложно обеспечить качественный контакт. Жилы должны плотно обвивать друг друга, затем их сваривают или запаивают. Крепкая связь прослужит без нареканий не один год.

Надежный контракт между жилами смежного сечения создает винтовой зажим ЗВИ. Кабели заводятся с разных сторон, каждый зажимают отдельным винтом. Выбор зажима выполняют, учитывая характеристики проводников, допустимый ток. Принцип выполнения:

• зачистить концы на 2-3 см;
• вставить их в коробку;
• затянуть винты.

Большое сечение

При большом сечении проводов можно скручивать их при помощи самозажимной клеммы Wago. Ее особенностью является наличие специальных гнезд для каждой жилы. Маркировка корпуса клеммы поможет разобраться, сколько проводов можно скручивать, какого сечения.

Долговечный контакт проводов в распределительной коробке гарантирует болтовое соединение. Оно позволяет скрепить две, три и более жилы при помощи гаек, шайб, болтов. Пошаговая инструкция крепления:

• зачистить жилу на 3 см (должен получиться полноценный оборот);
• по диаметру подготовить кольцо из жилы;
• на болт надеть шайбу, кольцо одного проводника, еще шайбу, кольцо второго проводника;
• поставить следующую шайбу, затянуть гайкой.

Так можно вместе соединить несколько жил. Их количество ограничено только длиной стержня.

Ответвление от магистральной линии

Часто возникает вопрос: как скрутить провода между собой для ответвления от магистральной лини в распределительном щитке? Решением чаще всего служит сжим ответвительный, в просторечье ‑ «орех». Он позволяет, не разрезая магистраль, ответвить от нее линию. Для этого нужное место магистральной части очищают от изоляции, крепят сжим, вставляют дополнительную «ветку». С его помощью также можно соединить два отдельных кабеля. При выборе «ореха» необходимо знать сечение магистрального кабеля и ответвления. С помощью сжима можно соединить медный провод с алюминиевым.

Корпус «ореха» негерметичен. Чтобы защитить его от влаги, пыли, мусора, его следует заизолировать.

Процедура соединения сжимом проста:

разобрать корпус, сняв отверткой стопорные кольца; зачистить изоляцию (длина соответствует размерам плашки); ослабить крепление; вставить жилы в специальные пазы на плашках; осторожно (не перетягивая) затянуть болты; уложить плашку в корпус; закрыть корпус, установить стопорные кольца. Для работы с толстым кабелем потребуются медно-лужные наконечники, обжимные клещи

Соединение получается громоздким, поэтому под него потребуются предусмотреть достаточно места в коробке. На каждую жилу надевают наконечник, опрессовывают, закрепляют болтом с гайкой, шайбой, изолируют (изолентой, термотрубкой)

Для работы с толстым кабелем потребуются медно-лужные наконечники, обжимные клещи. Соединение получается громоздким, поэтому под него потребуются предусмотреть достаточно места в коробке. На каждую жилу надевают наконечник, опрессовывают, закрепляют болтом с гайкой, шайбой, изолируют (изолентой, термотрубкой)

Надежное соединение проводов

Как скрутить провода грамотно: некоторые ошибки

Чтобы уяснить, как скрутить провода грамотно, отметим основные ошибки, допускаемые при выполнении скруток. Как правило, последние связаны с формой, размером и степенью натяжения скрутки. Чтобы максимально правильно соединить два участка кабеля, их следует равномерно прикрутить друг к другу. Пятно контакта между жилами в месте соединения должно быть по возможности максимальным. Считается неправильным скручивание двух проводов между собой, если они обладают разным сечением.

Ещё одна ошибка — слишком короткая скрутка, чем она короче, тем меньше площадь соприкосновения и меньше пятно контакта, соответственно это ведёт к повышению сопротивления и возможному перегреву. Качественная скрутка должна быть не менее 50 мм в длину

При выполнении скрутки важно также грамотно подобрать необходимое натяжение. Чрезмерно сильно натяжение может сломать скрутку, а недостаточное может спровоцировать ухудшение электрического контакта

Профессиональные электрики в своей работе зачастую пользуются различными приспособлениями для затягивания скруток. Например, это могут быть биты со специальной насадкой под провода, которая вставляется в обычный шуруповёрт. Такие насадки превращают бытовой электроинструмент в полуавтоматический станок для скручивания кабелей. Такие насадки можно сделать своими руками, но намного проще купить в магазине заводской вариант. Некоторые подобные насадки помимо соединения проводов, могут также снимать изоляцию.

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких.  Обычно используют следующие известные виды скруток:

• бандаж;
• желобок;
• простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?».  Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Как обжать телефонный кабель — 2 и 4 жилы

Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.

Что нам понадобится?

Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает. Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-третьих — обжимной инструмент . Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля. Ну и коннекторы RJ-11 , само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:

С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):

У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Особенности скручивания однопроволочных проводов

Одножильную проводку сложнее скручивать, чем многожильную. На это есть ряд причин:

Токоведущая жила изготовлена из жесткого прутка металла. Если сечение достаточно велико, то его не получится согнуть руками.
Провод имеет низкую пластичность

Он подвержен изломам, поэтому работать с ним необходимо с особой осторожностью.
При зачистке изоляции лезвие ножа необходимо вести под углом менее 30° к оси провода. В противном случае острие врежется в токоведущую жилу и повредит ее.
Зачистки выполняются не короче 50 мм

Только так возможно обеспечить хорошее соединение.
Готовую скрутку желательно проверить под нагрузкой. В процессе работы она не должна нагреваться сильнее цельного провода без соединения.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

• надежность;
• механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

• зачистка изоляции;
• зачистка проводов до чистого металла;
• провода нужно скрутить и вставить в гильзу;
• проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

• зачистка изоляции;
• зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
• на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
• конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

• зачистка изоляции на 5-7 мм;
• удаление оксидной пленки;
• установка проводников в гнезда друг напротив друга;
• фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

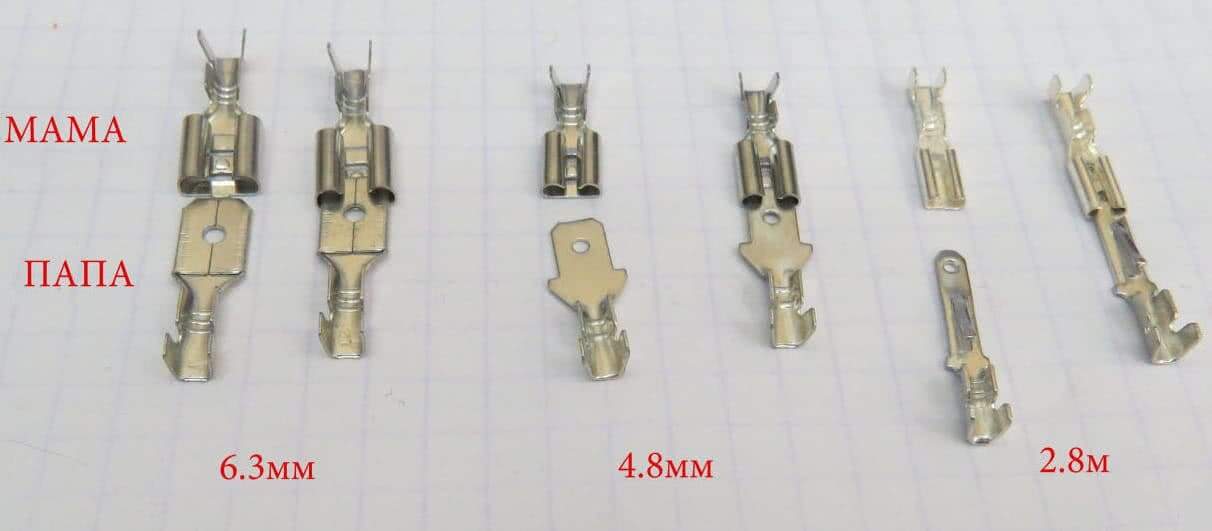

• ножевые и штыревые;
• винтовые;
• зажимные и самозажимные;
• колпачковые;
• ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

• дешевые приборы обладают низким качеством;
• соединить можно только 2 провода;
• не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

• С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
• С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

• в первых соединение производится внутри изделия;
• во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Сколько можно скрутить в одну скрутку?

Методом скрутки объединяют до 6-ти проводов. Жилы в количестве более 2-х соединяют параллельной или бандажной скруткой, тогда как последовательная применима только для 2-х жил.

Параллельную скрутку из нескольких жил (более 2-х) делают так:

1. зачищенные провода выпрямляют и складывают вместе параллельно и в одной плоскости;
2. взявшись одними плоскогубцами за то место, где заканчивается изоляция, другими закусывают концы жил и закручивают их как можно туже;
3. обкусывают концы жил кусачками, делая закручивающее движение;
4. изолируют.

При необходимости сделать большое количество скруток применяют шуруповерт: зажимают концы жил в патроне и приводят инструмент в действие. Чтобы не держать при этом пучок проводов в руках, полезно изготовить простое приспособление в виде приваренной к стержню шайбы.

Сварка проводов

Сварочное соединение осуществляется двумя способами с помощью термитной и дуговой сварки. В случае дуговой сварки используется инверторный аппарат. Сварка выполняется при помощи плавящегося электрода, к примеру, АНО.

Рис № 7. Термитная сварка проводов.

Термитная сварка используется при помощи термита – смеси порошков алюминия, магния, кальция и титана. Часто используется для работы на высоте при соединении алюминиевых проводов высоковольтных линий электропередач, отличается надежностью, удобством и быстротой соединения, не нужно использовать соединительные болтовые плашки. Очень удобно в условиях низких температур и неблагоприятных погодных условий.

Соединение проводов

Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление

Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля. В их числе следует отметить сварку

Она применяется в отношении медных и  алюминиевых проводов. При этом обеспечивается особенно надежное сцепление

В их числе следует отметить сварку. Она применяется в отношении медных и  алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

Соединения можно разделить на виды:

• скрутка;
• сварка;
• пайка;
• опресовка;
• клеммные колодки;
• самозажимные клеммники (клеммы WAGO);
• колпачки СИЗ;
• болтовой зажим.

Способы соединения

Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил. Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы  WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы  WAGO позволяют соединить жилы из различных материалов (медь и алюминий).

Выбор какое соединение использовать зависит от различных факторов:

• материал (сталь, медь, алюминий);
• количество скручиваемых элементов;
• сечение;
• место проведения работы (дом, улица, в земле и т.д.).

Похожие записи:

Как самостоятельно построить уютный вольер для собаки? Технология строительства бетонного бассейна Как выбирать, готовить и заливать самовыравнивающийся наливные полы самостоятельно, что учесть при покупке и подготовке Системы водоснабжения и канализации: устройство, нормативные требования, применяемые материалы Что лучше выбрать для строительства дома: брус или газобетон Люк для погреба: схема, параметры и алгоритм действий
