Предназначение свайно-плитного фундамента

Свайно-плитный фундамент на буронабивных сваях

Кроме винтовых свай для устройства СПФ могут использоваться буронабивные опоры. Это тип свай, при установке которых в грунте бурятся отверстия требуемой глубины, а затем заполняются бетоном и арматурой. Самый востребованный вариант — опоры типа баретт I-образной формы. Нижняя часть сваи опирается на несущие плотные грунты, а верхняя выступает над поверхностью.

Использование буронабивных свай целесообразно там, где нельзя применять винтовые. Например, в почвах с повышенной щелочностью, т.к. в этом случае металлические винтовые опоры быстро придут в негодность из-за коррозии и утратят несущую способность.

Достоинства СПФ с буронабивными сваями в сравнении с винтовыми:

  1. способны выдерживать на 20% больше нагрузки при одинаковом диаметре опор;
  2. неподверженность коррозии, агрессивным средам;
  3. бурение не оказывает влияния на соседние постройки, поэтому эти сваи часто используют при возведении пристройки к существующему сооружению;
  4. длительный эксплуатационный ресурс — не менее 100 лет.

При необходимости строительства пристройки буронабивные сваи будут успешно соседствовать с винтовыми в одном здании, в полной мере выполняя свои функции.

Фундамент – монолитная плита на буронабивных сваях


Для нашего загородного дома, который мы строим в неблагоприятных гидрогеологических условиях был выбран фундамент – монолитная плита на буронабивных сваях. Проектная площадь фундамента – 55 кв.м. В тексте пошаговое описание обустройства фундамента с фотографиями. Общая стоимость фундамента – немного меньше двух тысяч долларов. Стоит отметить колорит нашей молодой семьи, помимо нас, это еще плюс два поколения инженеров-строителей с обеих сторон. Нужно ли говорить, что каждый шаг в процессе постройки нашего загородного дома напоминает консилиум. Фундамент, как основа будущего дома был тщательно продуман и выдержит нагрузку нашего небольшого дома, даже если сверху надстроить еще пару этажей, помимо спланированных двух.

Выбор типа фундамента

Почему выбор пал на такой тип фундамента, а не, например, ленточный, или на бетонных блоках? Из-за возможного оседания данного ленточного фундамента под воздействием грунтовых поверхностных вод. Кроме того грунты на нашем участке слабые (стандартные грунты в нашей лесистой местности – серые подзолистые), а плита будет устойчива к смещению грунтов.

Но остановится только на монолитной плите – было бы слишком просто. Было принято решение дополнительно укрепить фундамент сваями, и именно буронабивные сваи используются в неблагоприятных гидрогеологических условиях. Такой вид свай кроме основных плюсов имеет еще одно неоспоримое преимущество перед другими – низкая стоимость.

Подготовительные работы

Первым делом была сделана разметка и потом проведены земляные работы. Экскаватор сравнял землю (надо отдать должное дядечке водителю, настоящий перфекционист, он все старался сделать под прямым углом, подравнивал, делал работу ну прям с любовью) , отбили отметки четырех точек, разбили оси под углы 90 градусов (теодолитом, хотя можно пользоваться, например «египетским треугольником» ).

Кстати, несоответствие осей готового фундамента полсантиметра, которое получилось в готовом фундаменте, вполне не плохой результат.

Обустройство буронабивных свай и подбетонка

Следующим шагом, ручным буром (работали два человека), бурились скважины под сваи, глубина каждой – 2 метра(минимальная глубина – 1.5 метра). Сваи запроектированы по углам фундамента и серединам сторон, всего восемь штук.

После, по плоскости отсыпали 15 см щебня, который разравняли, а затем электротрамбовкой тщательно утрамбовали. Щебень – важнейший элемент дренажа фундамента.

Собрали металлическую опалубку. Вообще, можно сделать самодельную опалубку из досок, но металлическая лучше и удобнее. Её легко арендовать на несколько дней.

При заливке монолитного фундамента – плиты, нужно заранее спроектировать некоторые коммуникации. Так что ,еще до заливки подбетонки, вывели короб под ввод воды в дом и вывод канализации с помощью канализационной наружной трубы.

Связали столбы арматуры – арматурный каркас свай, и поместили их в подготовленные скважины, засыпали щебнем

Выставили опалубку и миксер с бетоном B 15 П3 залил пятно дома (на высоту 10 см), сваи.

Опалубка использовалась металлическая, благодаря такой опалубке стены плиты получились ровные, без видимых стыков, да и скорость установки такой опалубки выше.

Надо сказать, подбетонка необходима согласно стандартов СНиП 52-01, СП 52-101/ 2003 и СП 50-101/2004 и выполняет ряд функций:

– выравнивает поверхность для последующего укладывания арматурного каркаса;

– служит как дополнительная гидроизоляция;

– равномерно распределяет силы, возникающие в грунте.

Монолитная плита

Всего день бетон постоял, после чего, связали арматуру (ячейка 80х80 внизу и вверху), выставили опалубку и залили бетоном B 25 П3, толщиной 30 см.

Выбрали обычную металлическую арматуру, хотя были предложения попробовать инновационную арматуру из стеклопластика, но отказались от этой идеи из-за того, что технология не проверена временем (по крайней мере, в наших широтах, а дом строится « на века»). Вяжем арматуру сами обычным крючком, отожженной проволокой.

Фундамент по периметру обработали мастикой гидроизоляции в один слой и через день битумным праймером холодного применения, также в один слой (вдвоем эти этапы сделали за пару часов каждый).

Фундамент обошелся нам сравнительно недорого, как для такого прочного, всего в пару тысяч долларов «на все про все» (правда это при небольшой площади, всего в 55 кв.м, очень многие норовят сказать о таких удивительно маленьких размерах будущего дома и сравнить размеры ну, например, с гаражом). Рекомендовать ли такой фундамент другим? Мы довольны, как сказала одна барышня «он очень красивый». Какой бы вы фундамент не выбрали, в зависимости от гидрогеологических условий на участке, главное, аккуратность в работе.

Особенности СПФ

Может обустраиваться как свайно-плитный, так и комбинированный свайно-ростверковый-плитный (КСП) фундамент. Стоимость и схема работы практически одинакова в обоих случаях. Отличие конструкций в том, что в первом случае плита полностью опирается на грунт. При использовании ростверка он не контактирует с почвой, плита изолируется от ростверка. Опоры-сваи могут устанавливаться на основании или по технологии «висячего монтажа». Диаметр свай при жестком монтаже может быть гораздо меньше, чем висячей — во втором случае толстые опоры получают устойчивость за счет плотного заглубления.

Высокий свайно-плитный фундамент.

Если основание незначительно заглублено в грунт, рекомендуется перед процедурой армирования вводить все необходимые коммуникации. Если используется технология глубокого залегания плиты для обустройства подвала, коммуникации проводятся в заранее заложенные гильзы в боковых стенах.

Виды

При строительстве домов бетонная плиточная основа не всегда одинакова.

Монолитная схема делится на три подтипа:

  • без заглубления (с заливкой непосредственно на поверхности);
  • с мелким внедрением (0,5-0,6 м);
  • с глубоким внедрением (до 150 см, то есть до наибольшей глубины промерзания почв).

Индустриальное строительство подразумевает иногда и большие глубины закладки плит, но при сооружении жилых домов они не потребуются. Сплошная железобетонная плита куда лучше, чем цепочка сборных блоков, соединяемых цементным раствором. Сочетание даже строго однородных частей недостаточно долговечно, и основной проблемой оказываются как раз стыки. Еще одна проблема состоит в том, что опорная дорожная ЖБ-плита может быть доставлена и смонтирована на месте только при помощи дорогостоящих машин. Непосредственно на месте можно использовать как простой бетон, так и железобетон; ширина поверхностей, к которым прилагается нагрузка, по стандарту составляет 160 мм.

Плитный фундамент получится залить как следует только особым тяжелым бетоном. Выбор его марки в каждой конкретной ситуации строго индивидуален

Во внимание застройщики должны принимать как будущую эксплуатацию сооружения, так и климатические характеристики района строительства. Принимая окончательное решение, нужно сначала убедиться, что оно гарантирует устойчивость к промоканию и замораживанию

Армированные фундаментные блоки полагается начинять или стержнями из стали, или арматурной проволокой строго определенных сечений.

Дорожные ЖБИ привлекательны своими хорошими климатическими характеристиками. Достаточно сказать, что по прямому назначению их используют даже на территориях Крайнего Севера и в других регионах с жесткими погодными условиями. С прочностью тоже все в порядке – по дорогам, где использованы подобные плиты, разрешается пропускать тяжелую технику. Ранее использованные дорожные блоки не всегда качественные. Если же покупать совершенно новые, потребуется платить заметно большую сумму.

По опыту класть дорожные плиты лучше всего там, где нет необходимости в высоком цоколе. Это гараж, хозяйственная постройка либо летняя кухня. В случае с загородным домом или дачной постройкой владелец ограничен двумя этажами. Часть людей интересуется также плитными фундаментами из газобетона.

Согласно нормативам, действующим в РФ, строжайше запрещено использовать для фундаментного строительства:

  • обожженные керамические изделия, содержащие пустоту или щель;
  • силикатный кирпич и материалы на его основе;
  • бетонные блоки со щелями либо пустотами;
  • керамический кирпич, выпущенный по методу полусухого прессования;
  • все ячеистые бетоны в любом виде.

Газобетон относится как раз к последней категории материалов, по той же причине запрещен и пеноблок. Существует целый ряд причин, по которым составители нормативных актов ввели столь жесткий запрет. Так, газобетонные блоки призваны сокращать массу ограждающих конструкций, и их удельная масса втрое или даже вчетверо ниже, чем у тяжелого бетона. Потому прочность и несущая способность оказываются недостаточными для решения поставленной задачи. Наполнение воздухом, улучшая акустические и тепловые качества, понижает прочность.

По механической крепости товарные бетоны опережают газобетон, потому что у них наполнителями выступают щебень из гравия либо гранита

Если еще остаются какие-то сомнения, достаточно принять во внимание, что несущие стены из газовых блоков не предназначены для поддержания плит перекрытий. Учитывая это, газобетон и пенобетон неприемлемы даже для надземных частей фундаментных конструкций

Газобетонные блоки, уложенные в стены, требуется покрывать слоем гидроизоляции извне и создавать паровой барьер изнутри. Заявления каких угодно бригад и подрядчиков о строительстве фундамента из газобетона свидетельствуют только об их малом профессионализме.

Расчет фундамента

Скриншот расчета в GeoPlate

Расчет основания дома должен предусматривать связь между стволами свай и почвой. Сваи размещены под монолитом, потому масса строящегося дома распределится в равной степени на все стволы свай.

Таким методом можно исключить просадку основания дома. Сроки строительства фундамента становится возможным значительно сократить, если применять в этом случае готовые плиты из железобетона. Места стыковки заливают бетоном, в результате этого получившаяся плита являет собой как бы готовый строительный плацдарм.

Современная утилита расчета фундаментного основания здания может моделировать даже поведение почвы. Общеизвестно, что строительство такой основы требует основательных земляных работ.

После подготовки котлованной выемки ее дно трамбуют и уплотняют пластом гравия, смешанного с песком. Песок увлажняют, чтобы он дал максимальную просадку.

На утрамбованном слое располагают гидроизоляционную подушку, после чего заливают тонкий пласт бетона. Потом укладывается каркасная арматура, которая необходима для большей прочности бетона. После этого кладется еще один пласт бетона. Столь большие слои стройматериалов, которые идут на формирование плиты, а также работы, связанные с подготовкой котлована, делают такое фундаментное основание очень дорогостоящим.

Бетонная смесь под фундамент

Чтобы определить количество бетона, который понадобится для заливки плиты фундамента, необходимо вычислить ее объем. Возьмем, например, дом 6 х 6 м и минимум толщины фундамента 10 см, тогда объем плиты будет равен 6 х 6х 0,1 = 3, 6 м3. Столько бетона понадобится для плиты фундамента без учета ребер жесткости. Поскольку ребра жесткости делают через три метра,в данном случае их понадобится три вдоль ребра и три поперек.

Высота каждого такого ребра должна быть равна толщине плиты, длина 6 м, а ширина 0,8-1 величины высоты. Если мы берем форму ребра в виде прямоугольника, то его объем составит 0,1 х 0,08 х 36 = 0,288 м3. Итак, на цельную плиту 6 м х 6 м с и шесть ребер жесткости понадобится 3,89 м3 бетона.

Области применения СПФ

  • слабонесущие или рыхлые грунты;
  • участки с высоким уровнем залегания грунтовых вод;
  • наличие сезонных подтоплений;
  • заболоченные участки;
  • торфяники;
  • высокий уровень морозного пучения.

Эти условия требуют применения надежных опорных конструкций — свай. Они переносят нагрузку от веса дома к плотным грунтовым слоя, расположенным на большой глубине. Плита является дополнительным элементом, равномерно распределяющим нагрузку между всеми сваями и поглощающая вибрационные волны. Как правило, СПФ применяется для многоэтажных зданий, имеющих большую высоту. Они создают значительную нагрузку на опорную конструкцию и сильно вибрируют при эксплуатации. Мощная плита на свайном фундаменте, являющаяся увеличенным вариантом ростверка, соединяет все сваи в единую опорную систему и поглощает паразитные колебания от конструкций дома.

Это интересно: Виды красок для деревянного пола — излагаем во всех подробностях

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

  1. Выемка грунта.
  2. Установка свай.
  3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

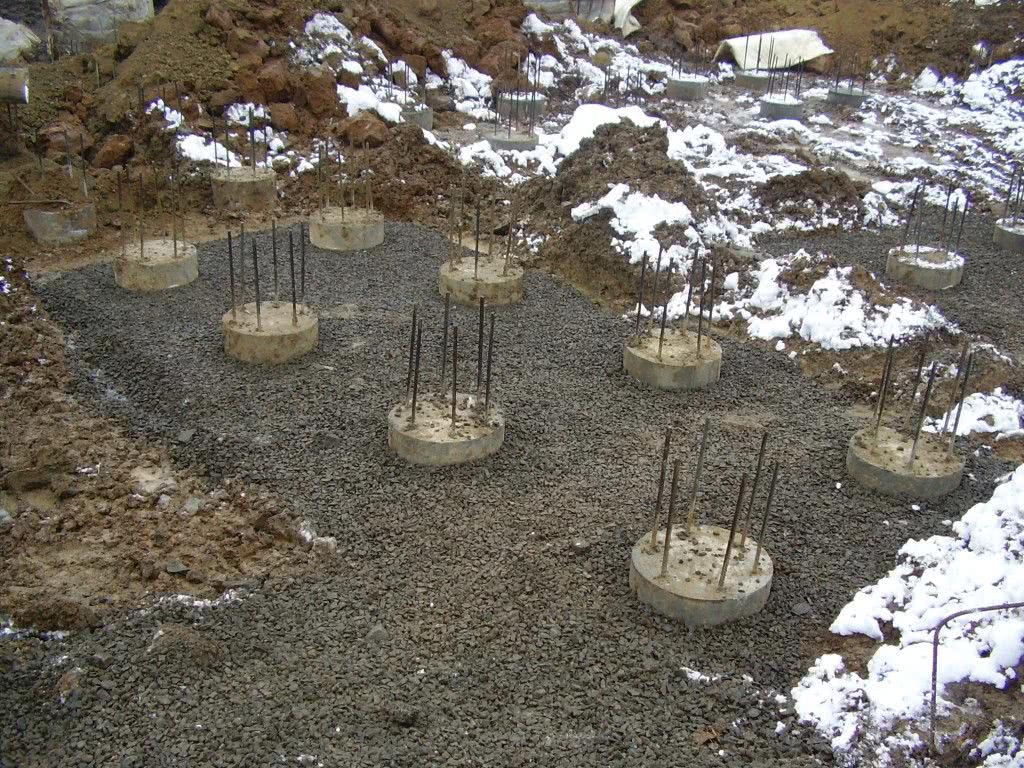

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

  • создание отверстий на проектированную глубину;
  • опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
  • армирование;
  • бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

  1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
  2. Укладка гидроизоляционной пленки толщиной 0.15 см.
  3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
  4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
  5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

  • Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
  • Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Плитный фундамент: плюсы и минусы

Фундаментные плиты нередко становятся единственным возможным вариантом фундамента при строительстве здания.

Итак, достоинства:

  • Подойдет для случаев, когда возведение ленточного монолитного фундамента для дома не возможно из-за опасности морозного вспучивания почвы, горизонтальных подвижек грунта и проч. Однако будет ошибкой считать, что фундамент плита является абсолютной панацеей для любого сложного грунта. Нужно иметь в виду, что на переувлажненном заболоченном грунте в местности с суровыми климатическими характеристиками ситуацию может спасти лишь свайный фундамент. В таких условиях фундаментная плита будет получать нестабильные неравномерные нагрузки, что может привести к ее деформированию.
  • Несомненный плюс в том, что монолитный фундамент из плит достаточно прочен и способен выдерживать приличную нагрузку.
  • Монолитная плита выдерживает значительный вес, а это значит что на таком фундаменте возможно возведение многоуровневых тяжелых зданий.

Интересно! Основой знаменитого столичного ЦУМа является именно  плитный фундамент.

Закладывая монолитный фундамент-плиту, можно одновременно утеплить пол первого этажа. Вы можете сделать это, совместив в заливкой термоизоляционные мероприятия. Также можно сразу смонтировать контур водного нагрева пола.

Разумеется, фундамент «монолитная плита» имеет не только плюсы, но и минусы:

  • Монолитная плита может стать основой фундамента лишь на ровном грунте.
  • Плитный монолитный фундамент полностью исключает возможность обустройства под ним погреба или подвала.
  • Плита фундамента усложняет прокладку коммуникаций. В идеале все инженерные коммуникации должны быть спроектированы и подведены к дому заранее.

Что это такое, характеристики свайных опор

Буронабивные сваи – силовая конструкция, которая отвечает за передачу нагрузки от дома на несущий слой грунта. Опорные элементы создаются непосредственно на стройплощадке, когда заранее делают усиление подготовленных шурфы арматурным каркасом и заливают бетонным раствором.

Буронабивные сваи можно использовать в качестве самостоятельных силовых элементов, например:

  • при строительстве заборов;
  • легковесных хозяйственных построек;
  • временных сооружений (бытовок).

Верхняя часть силовой конструкции (лента или плита) связывает отдельно стоящие опоры и воспринимает на себя суммарные нагрузки от дома, равномерно распределяя их между буронабивными сваями. Таким образом получают надежное несущее основание для тяжеловесных сооружений 1-й и 2-й степеней ответственности.

Особенности устройства представленного типа основания:

  • с защитой стен скважины за счет применения обсадных труб (погружных и извлекаемых);
  • с защитой стенок шурфов от обсыпания с помощью бентонитового раствора;
  • подача бетона через полость непрерывного шнега.

По форме буронабивные сваи могут иметь одинаковое сечение по всей высоте или быть усложнены расширенной пятой в нижней части для улучшения несущей способности фундамента.

Плюсы и минусы

Преимущества следующие:

  • доступная технология для применения в частном строительстве;
  • высокая скорость возведения – уже через две недели после бетонирования скважин можно приступать к следующему этапу возведения дома;
  • эффективны при строительстве практически на любых типах грунта, в том числе на пучинистых и сыпучих почвах, а также на участках со сложным рельефом;
  • удобство монтажа на площадках с высокой плотностью застройки;
  • значительная несущая способность каждого силового элемента – до 400 т.

Помимо очевидных достоинств технологии, необходимо также учитывать ее недостатки:

  • потребность в расходе большого количества бетона;
  • сложность контроля над выполняемыми технологическими процессами;
  • необходимость привлечения спецтехники при закладке фундамента на значительную глубину (более 2 м);
  • при строительстве на пучинистых грунтах необходимо преждевременно продумать уширение пяты опоры и обвязку конструкции ростверком, чтобы предотвратить выталкивание сваи из почвы в результате действия сил морозного пучения;
  • строительство подземных помещений в доме на буронабивных опорах окажется затратным по времени и средствам мероприятием.

Сфера применения

Применение технологии монтажа буронабивных свай считается оправданным в таких ситуациях:

  • ведется строительство промышленных объектов и тяжеловесных конструкций, жилых домов и построек сельскохозяйственного назначения на крутых склонах;
  • возводимый объект по проекту расположен на заболоченной местности, а также на участках со слабым грунтом, где несущий пласт и точка промерзания расположены достаточно глубоко, но не ниже 3 м от уровня поверхности;
  • высокая плотность застройки на рабочем участке, что предопределяет необходимость контроля динамических нагрузок на существующие дома и сооружения.

Какие разновидности бывают по способу погружения?

Сваи – силовые элементы фундамента, воспринимающие давление от конструкции и передающие его на несущий пласт, который может находиться на значительной глубине (до 30 м). Как правило, выше несущего пласта расположены нестабильные, слабые и перенасыщенные влагой слои почвы.

Эта особенность позволяет возводить дома и другие сооружения не только на твердой почве, но также на заболоченных местах и на открытой воде. Сваи могут быть погружены строго в вертикальном положении или под проектным углом.

Свайным фундамент называют группу опор, объединенных между собой ростверком – специальной конструкцией, которая удерживает основание дома и отвечает за равномерное распределение веса по всем подземным силовым элементам.

Забивные

Забивные сваи представляют собой готовые столбы, изготовленные в заводских условиях. По материалу изготовления силовые элементы делятся на типы:

  • железобетонные;
  • металлические;
  • деревянные.

Для строительства тяжеловесных и многоэтажных зданий используют железобетонные столбы, легковесных домов в один или два этажа – металлические и деревянные.

В большинстве случаев забивные опоры имеют квадратное сечение со стороной от 150 до 500 мм.

Длина изделий редко превышает 25 м. Нижней конца столба заострен или имеет пирамидоидальную форму, благодаря чему легче преодолевает сопротивление грунта. Удары дизель-молота забивная опора воспринимает верхней торцевой частью, усиленной оголовком. Погружение в грунт ведут до тех пор, пока нижний конец не упрется в плотную породу до предела.

Преимущества изделий:

  • значительная грузоподъемность;
  • продолжительный срок службы;
  • отсутствие необходимости подготавливать скважины.

Минусы технологии: недостаточная надежность при строительстве на просадочных грунтах и неравномерная осадка в местах, где почва характеризуется различной плотностью.

Буроопускные

Согласно буроопускной технологии, силовые элементы погружаются в заранее подготовленные шурфы, при этом диаметр скважин должен превышать размер сечения опор на 5–10 см. После погружения пространство между грунтом и землей заполняют связующим раствором, который после застывания увеличивает прочность конструкции.

Метод применяют при строительстве на твердомерзлой и пластично-мерзлой почве. Фундаментные работы ведутся при температуре окружающей среды не ниже 0,5оС.

Свайно-винтовые

Отличительной особенностью таких свай является оснащение конструкции винтовыми лопастями, благодаря чему изделия вкручивают в грунт, а не забивают.

Лопасти в процессе погружения дополнительно уплотняют почву, повышая несущую способность основания.

По материалу изготовления винтовые сваи делятся на железобетонные и стальные конструкции. Первый тип опор отличается повышенной несущей способностью, поэтому применяется при строительстве кирпичных и других тяжеловесных сооружений.

Металлические винтовые сваи изготавливают из стальных труб с диаметром сечения от 57 мм. Для строительства жилых домов (каркасно-щитовых, деревянных, из пенобетона) подходят стержни диаметром 108 мм и размахом лопасти 250–350 мм.

Буронабивные

Буронабивная методика применяется для строительства тяжелых сооружений на грунтах, которые характеризуются слабой несущей способностью. Силовые элементы создаются непосредственно на рабочей площадке.

В заранее подготовленной скважине устраивают утрамбованную песчаную подушку. Затем в шурф помещают обсадную трубу, армирующий каркас и заливают конструкцию бетоном. Буронабивная технология считается самой сложной, поскольку достоверно рассчитать грузоподъемность такого основания практически невозможно. При этом фундаментные работы можно провести самому без использования спецтехники.

Комбинированные

Данный тип свай относится к специальным конструкциям, поскольку сочетает сразу несколько технологий, чтобы удовлетворить исходным инженерно-геологическим условиям.

Например, когда несущий пласт находится предельно глубоко, то комбинируют забивную и буронабивную методики.

Монтаж выглядит следующим образом:

  1. Вначале способом лидерного бурения в грунте устраивают шурф, куда помещают обсадную трубу.
  2. Затем дизель-молотом забивают железобетонную опору.
  3. Когда конец изделия упрется в плотный грунт, сверху закладывают монолитную конструкцию путем армирования и бетонирования скважины.

Почему под печку нужно отдельное основание?

Печи бывают кирпичными и каменными, в любом случае – это тяжеловесные постройки, которые оказывают существенное давление на основание и в процессе эксплуатации дают осадку.

Чтобы выбрать фундамент под печь, нужно рассчитать общий вес конструкции, который складывается из массы строительного материала, воды, поступающей в водонагревательный бак (при его наличии), а также самого топлива.

Строительные нормы допускают не строить фундамент, если вес печи не достигает 0,5 т, но в целях безопасности эксперты советуют устраивать силовую конструкцию под любое тяжеловесное обогревательное устройство.

Общая информация

Плитным фундаментом для индивидуальных домов и разных зданий называется прочный монолит, изготовленный из железобетона либо бетона. На данных конструкциях возводятся стены.

К его основным преимуществам относятся следующие:

  • предназначается для создания прочного основания в местах с проблемной почвой, которая характеризуется достаточно высокой подвижностью;
  • вся нагрузка распределяется равномерно, поэтому в результате создается небольшое удельное давление при расчете на один метр квадратный;
  • отличается длительным эксплуатационным сроком;
  • монолит с армированием имеет высокую прочность;
  • поверхность плитного фундамента можно использовать в качестве основания для пола в здании;
  • с таким фундаментом дома можно строить на участках, где уровень грунтовых вод находится слишком близко к дневной поверхности. Кроме того, ему отдают предпочтение на заболоченных территориях и местах с пучинистыми грунтами;
  • позволяет предотвратить возможное деформирование основания здания.

Конструкция плитного фундамента отличается простотой и надежностью. Для ее создания требуется выполнить нижеперечисленные действия:

Провести расчеты планируемой нагрузки на основание с учетом особенностей проекта строения и природных условий территории.
Принять во внимание глубину промерзания грунтового слоя.
После получения результатов расчетов выбрать наиболее подходящий тип плитного фундамента.

Использовать бетон и специальную арматуру, которые соответствуют всем требованиям и нормам строительства – СНиП и ГОСТ.
Осуществить расчеты глубины размещения основания.
Определить, необходимо ли применять дополнительные укрепляющие элементы.
Создать проект, а затем конструкцию дренажной системы.
Позаботиться о создании прочной подушки между грунтовым слоем и плитой.

Стоимость закладки СПФ

Это не самое дешевое решение, но экономически и эксплуатационно оно более выгодно, чем некоторые другие традиционные технологии. Без детальных расчетов ни один специалист не возьмется называть даже приблизительную стоимость будущей конструкции. Для примерного определения стоимости учитывается марка бетона, размеры и материал свай, толщина плиты и другие исходные данные. Нужно учитывать затраты на транспортировку стройматериалов и работу специальной техники.

Дом на свайно-плитном фундаменте.

Без услуг специалистов при возведении СПФ даже в частной застройке обойтись практически невозможно, они понадобятся хотя бы на начальном (проектировочном) этапе.
